1 ILUSTRACIÓN ESQUEMÁTICA DE LAS MANIOBRAS
Volando y Juzgando F3A ILUSTRACIÓN ESQUEMÁTICA DE LAS MANIOBRAS TABLA P-11

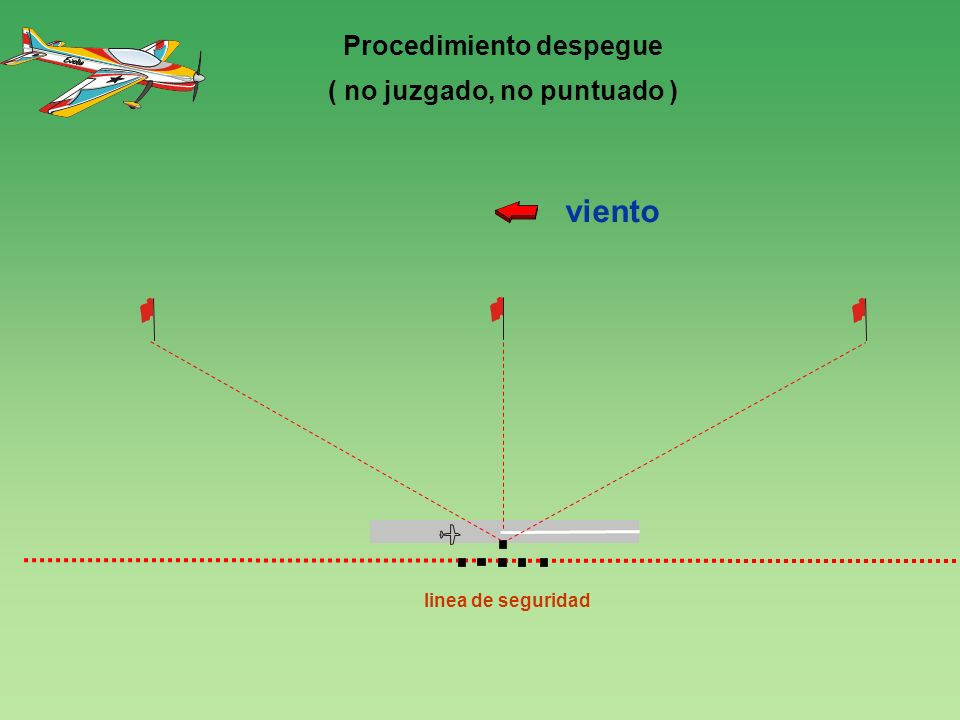

2 Procedimiento despegue ( no juzgado, no puntuado )
viento 1200 linea de seguridad 4

3 Todos los radios son iguales.

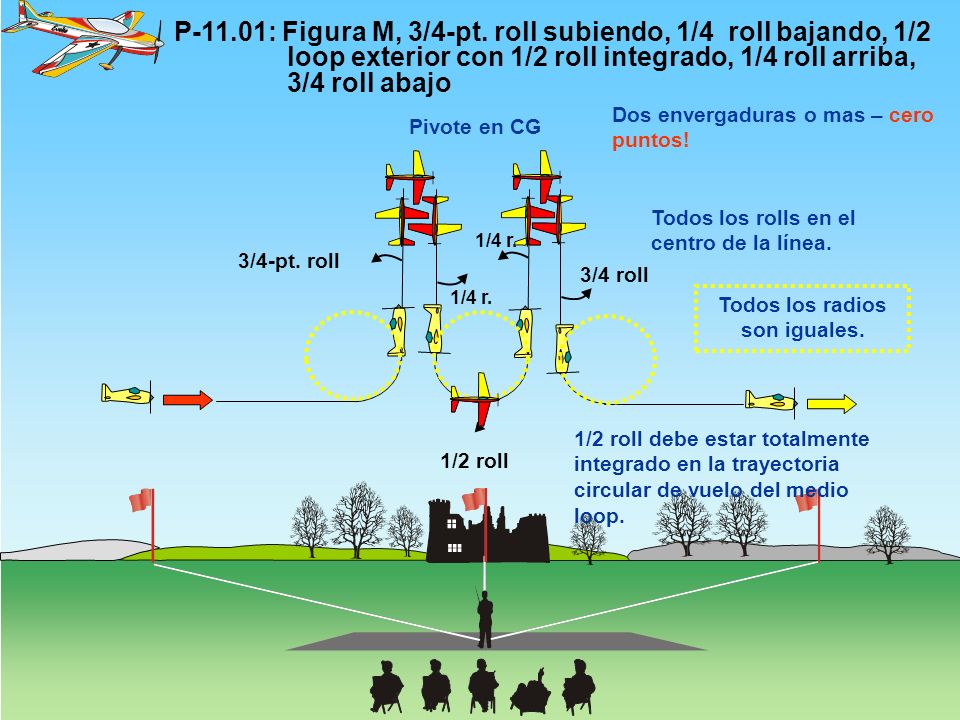

P-11.01: Figura M, 3/4-pt. roll subiendo, 1/4 roll bajando, 1/ loop exterior con 1/2 roll integrado, 1/4 roll arriba, /4 roll abajo Dos envergaduras o mas – cero puntos! Pivote en CG Todos los rolls en el centro de la línea. 1/4 r. 3/4-pt. roll 3/4 roll 1/4 r. Todos los radios son iguales. 1/2 roll debe estar totalmente integrado en la trayectoria circular de vuelo del medio loop. 1/2 roll

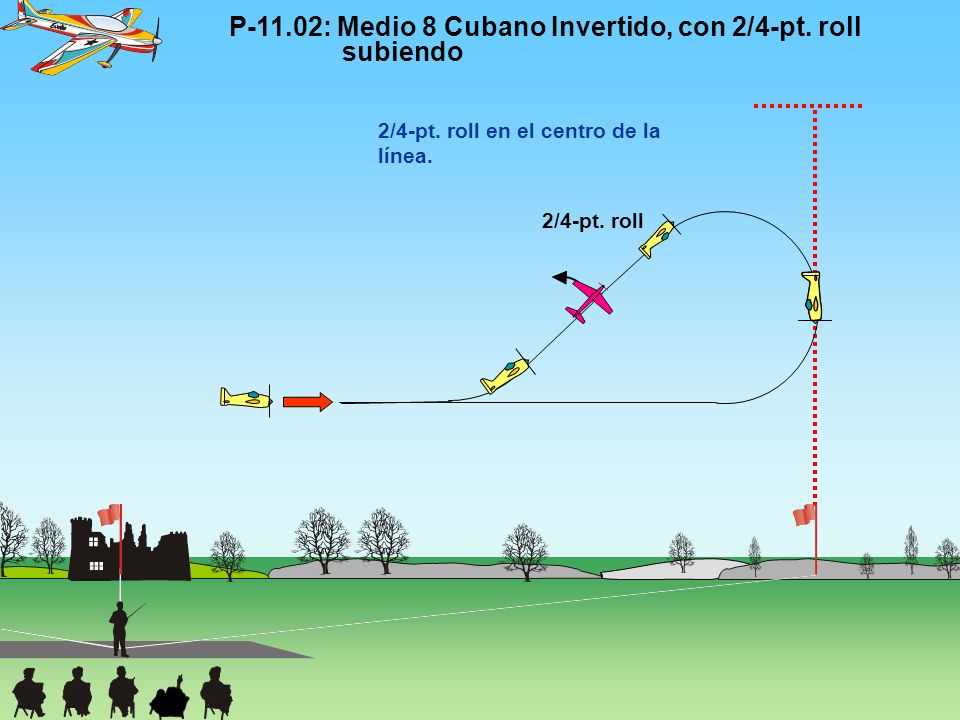

4 P-11.02: Medio 8 Cubano Invertido, con 2/4-pt. roll subiendo
2/4-pt. roll en el centro de la línea. 2/4-pt. roll

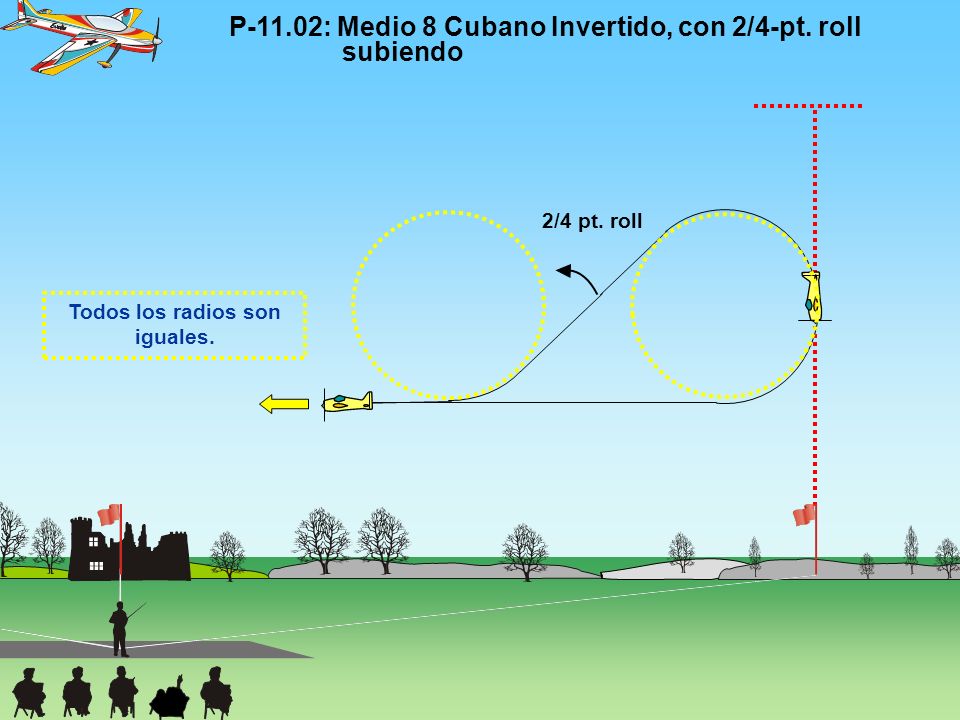

5 Todos los radios son iguales.
P-11.02: Medio 8 Cubano Invertido, con 2/4-pt. roll subiendo 2/4 pt. roll Todos los radios son iguales.

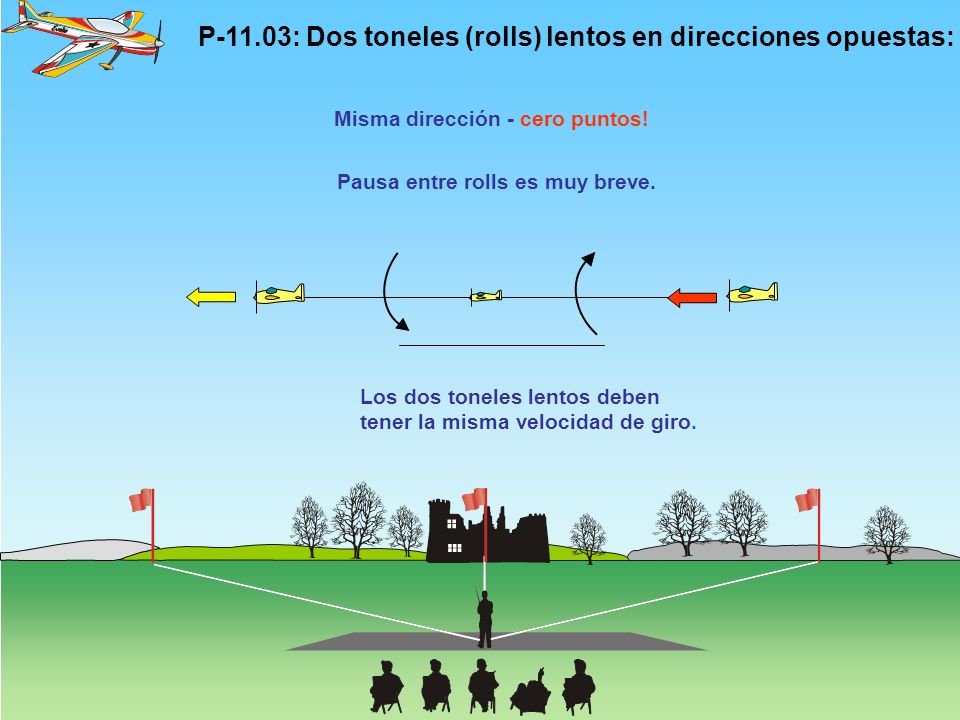

6 Misma dirección - cero puntos!
P-11.03: Dos toneles (rolls) lentos en direcciones opuestas: Misma dirección - cero puntos! Pausa entre rolls es muy breve. Los dos toneles lentos deben tener la misma velocidad de giro.

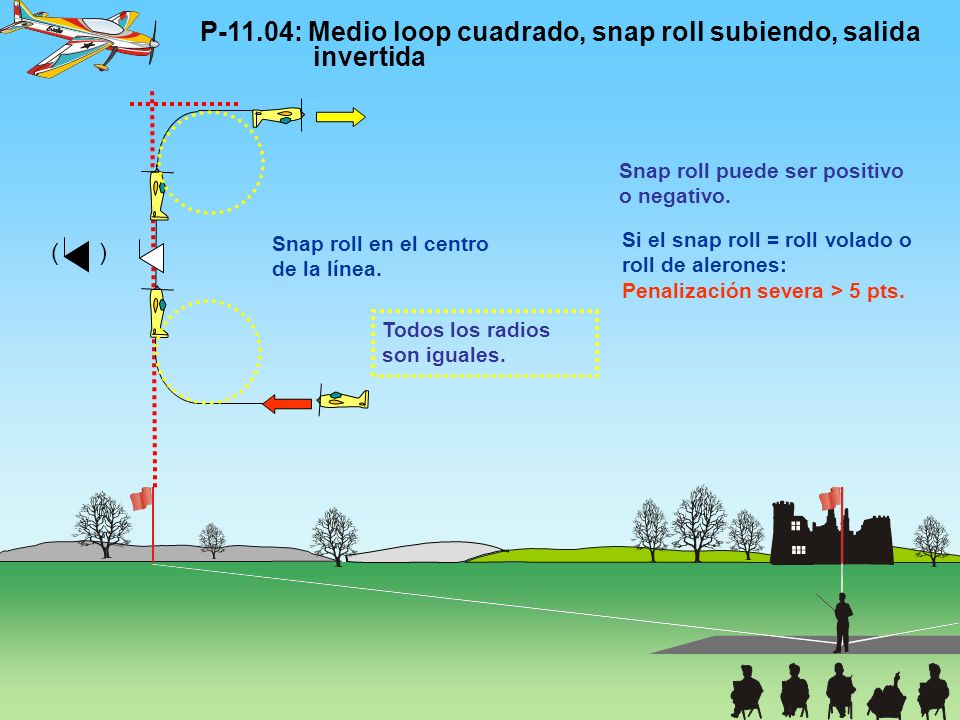

7 P-11.04: Medio loop cuadrado, snap roll subiendo, salida invertida
Snap roll puede ser positivo o negativo. Snap roll en el centro de la línea. Si el snap roll = roll volado o roll de alerones: Penalización severa > 5 pts. ( ) Todos los radios son iguales.

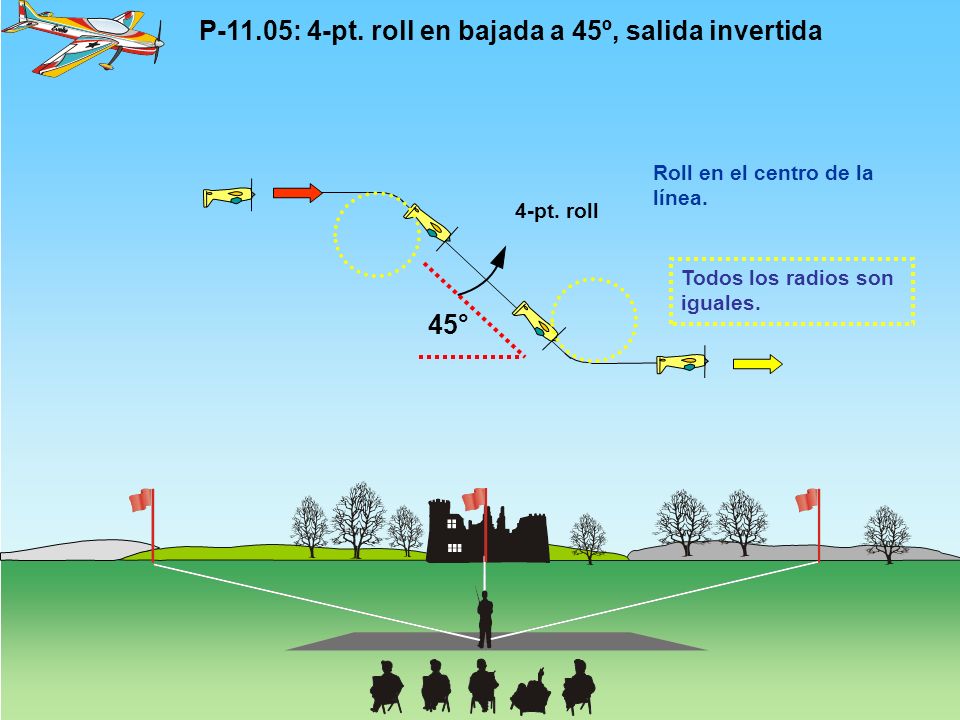

8 P-11.05: 4-pt. roll en bajada a 45º, salida invertida
Roll en el centro de la línea. 4-pt. roll 45° Todos los radios son iguales.

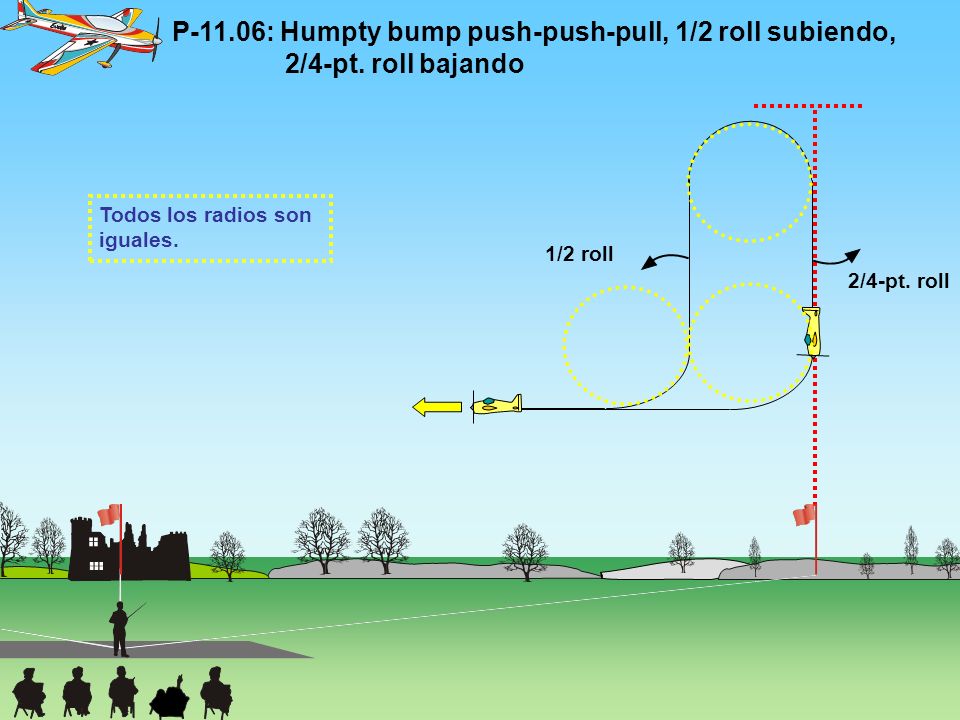

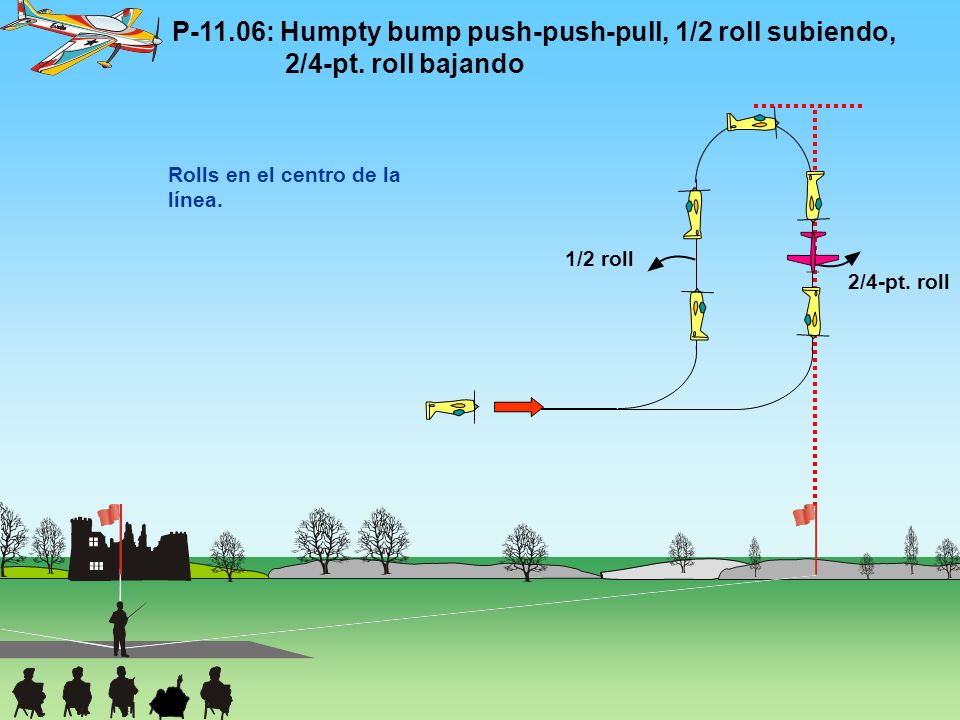

9 P-11. 06: Humpty bump push-push-pull, 1/2 roll subiendo,. 2/4-pt
P-11.06: Humpty bump push-push-pull, 1/2 roll subiendo, /4-pt. roll bajando Rolls en el centro de la línea. 1/2 roll 2/4-pt. roll

10 P-11. 06: Humpty bump push-push-pull, 1/2 roll subiendo,. 2/4-pt
P-11.06: Humpty bump push-push-pull, 1/2 roll subiendo, /4-pt. roll bajando Todos los radios son iguales. 1/2 roll 2/4-pt. roll

11 P-11.07: Loop, con 8-pt. roll integrado en los 180 grados superiores
8-pt. roll debe estar totalmente integrado en la trayectoria de vuelo circular de los 180 grados superiores. 8-pt. roll

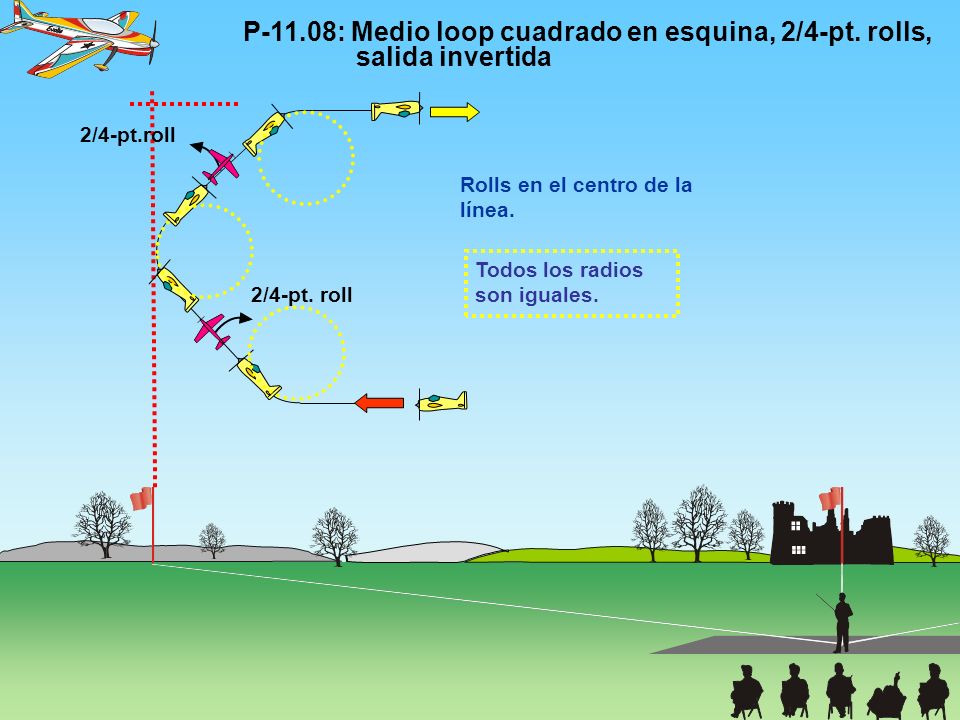

12 P-11. 08: Medio loop cuadrado en esquina, 2/4-pt. rolls,
P-11.08: Medio loop cuadrado en esquina, 2/4-pt. rolls, salida invertida 2/4-pt.roll Rolls en el centro de la línea. Todos los radios son iguales. 2/4-pt. roll

13 Todos los radios son iguales. Rolls en el centro de la línea.
P-11.09: Ocho Cubano Invertido, 4/8-pt. roll y 2/4-pt. roll sobre las líneas descendentes a 45 grados, salida invertida 2/4-pt. roll 4/8-pt. roll Todos los radios son iguales. Rolls en el centro de la línea.

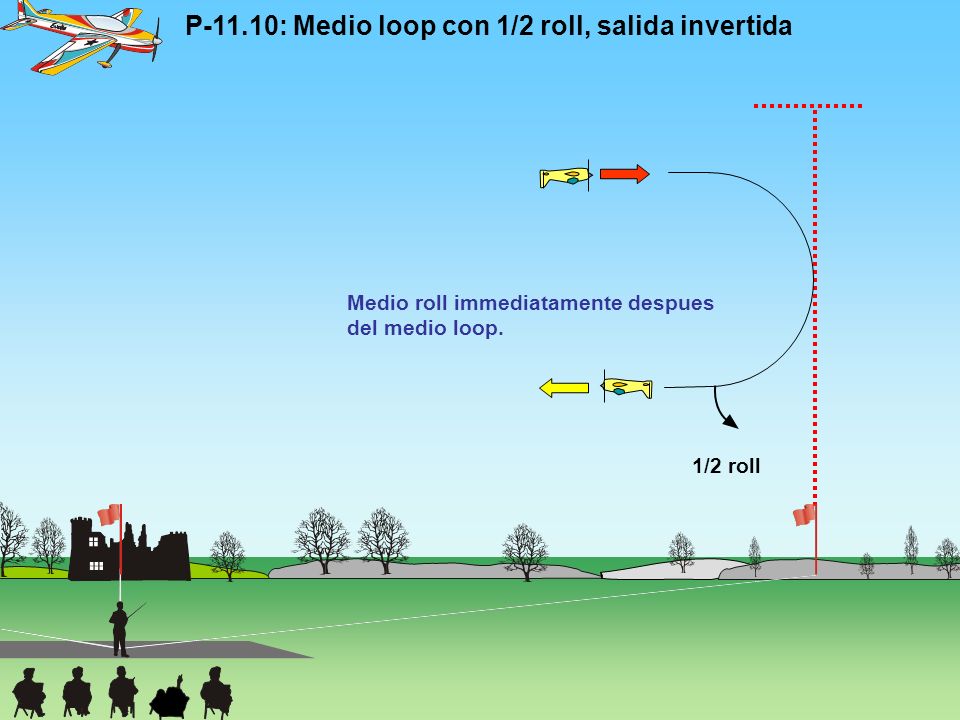

14 P-11.10: Medio loop con 1/2 roll, salida invertida
Medio roll immediatamente despues del medio loop. 1/2 roll

15 P-11. 11: Roll 8-pt. opuestos (4pt. rolls en dirección opuesta),
P-11.11: Roll 8-pt. opuestos (4pt. rolls en dirección opuesta), salida invertida Vacilaciones (paradas) entre todos los segmentos del roll deben ser iguales. Todos los segmentos son de igual longitud. 4/8-pt-roll

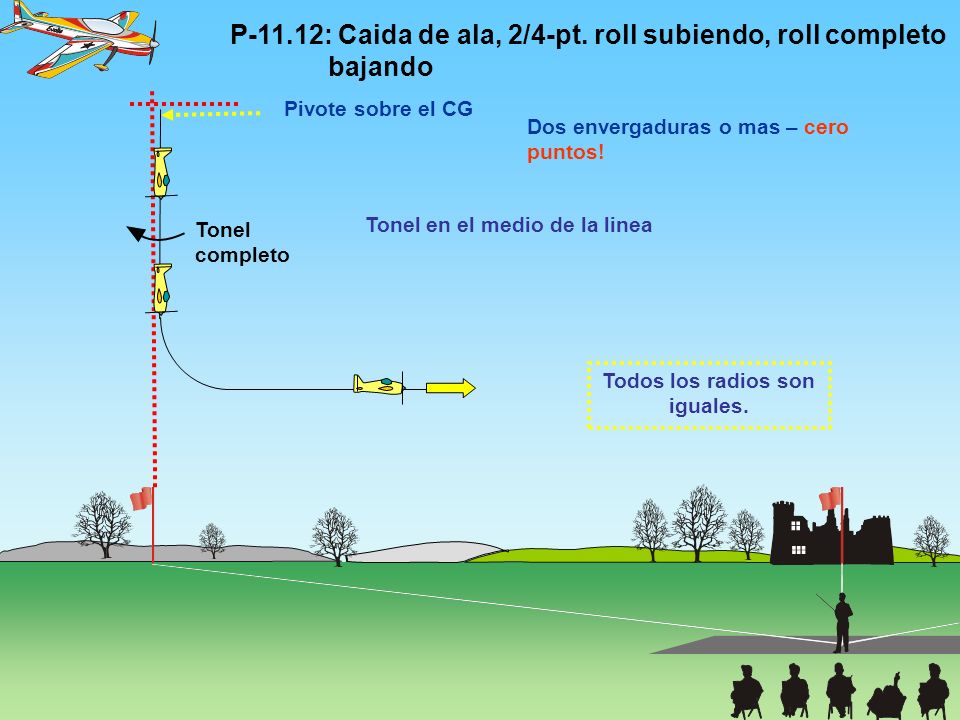

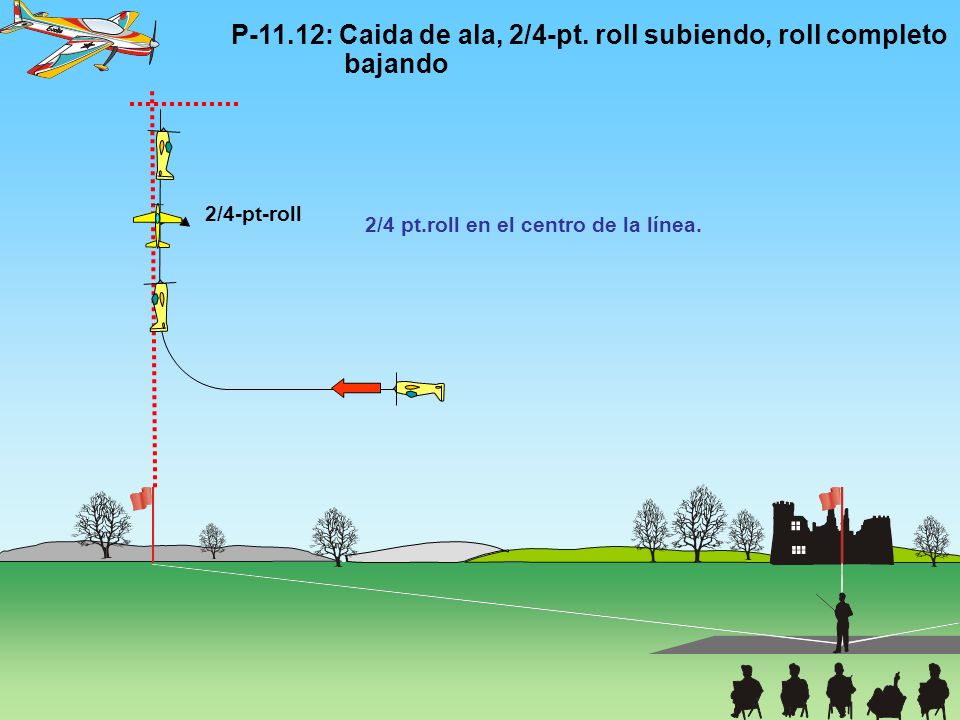

16 P-11.12: Caida de ala, 2/4-pt. roll subiendo, roll completo bajando
2/4 pt.roll en el centro de la línea.

17 Todos los radios son iguales.
P-11.12: Caida de ala, 2/4-pt. roll subiendo, roll completo bajando Pivote sobre el CG Dos envergaduras o mas – cero puntos! Tonel completo Tonel en el medio de la linea Todos los radios son iguales.

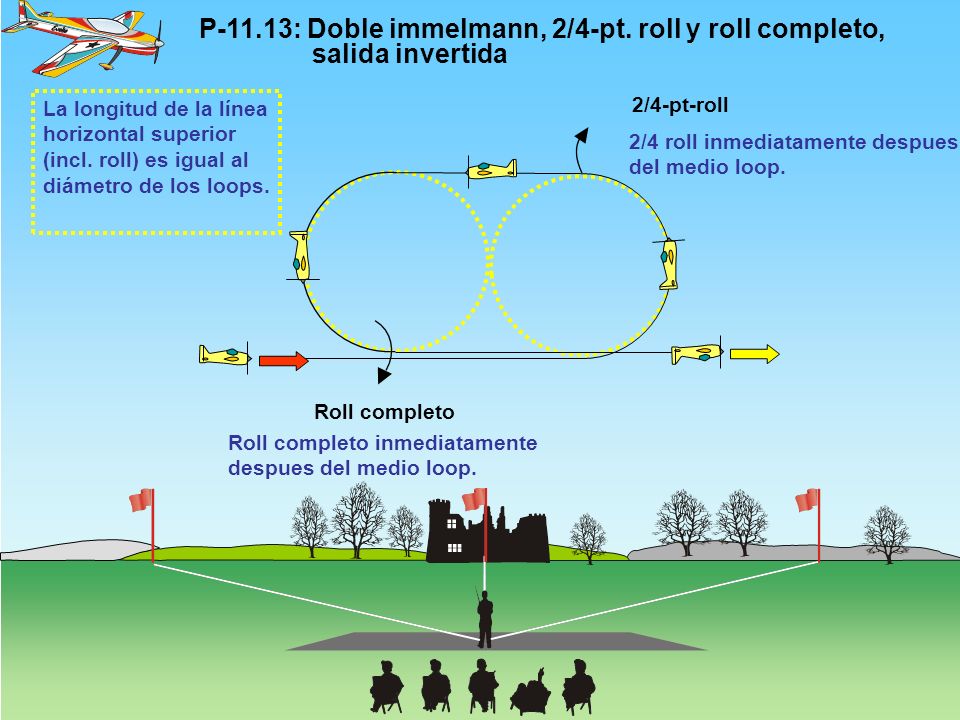

18 P-11. 13: Doble immelmann, 2/4-pt. roll y roll completo,
P-11.13: Doble immelmann, 2/4-pt. roll y roll completo, salida invertida La longitud de la línea horizontal superior (incl. roll) es igual al diámetro de los loops. 2/4-pt-roll 2/4 roll inmediatamente despues del medio loop. Roll completo Roll completo inmediatamente despues del medio loop.

19 Todos los radios son iguales.

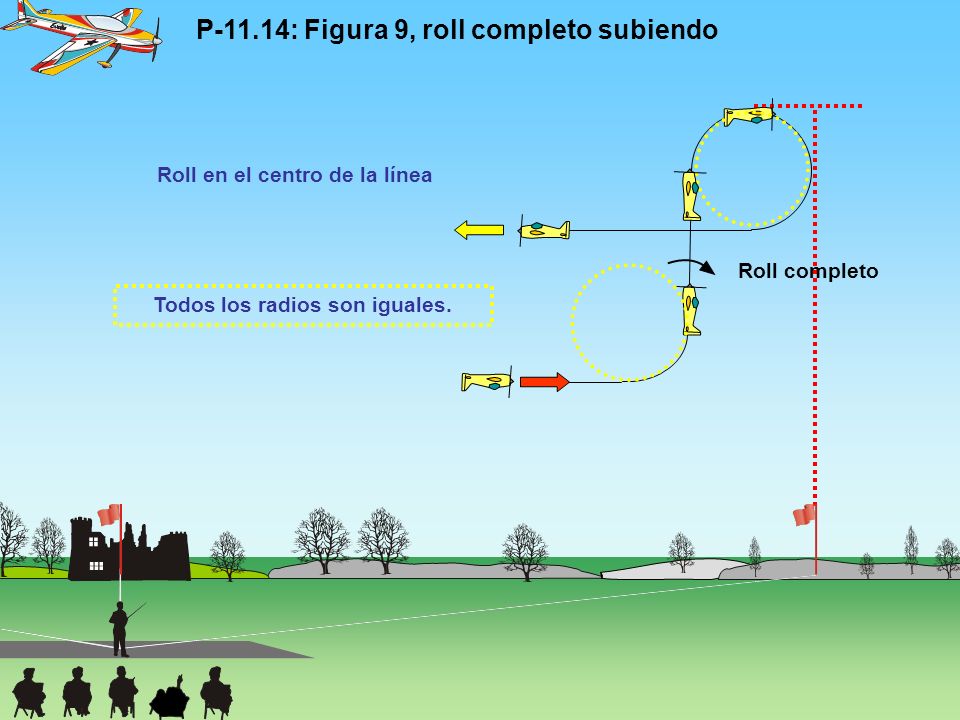

P-11.14: Figura 9, roll completo subiendo Roll en el centro de la línea Roll completo Todos los radios son iguales.

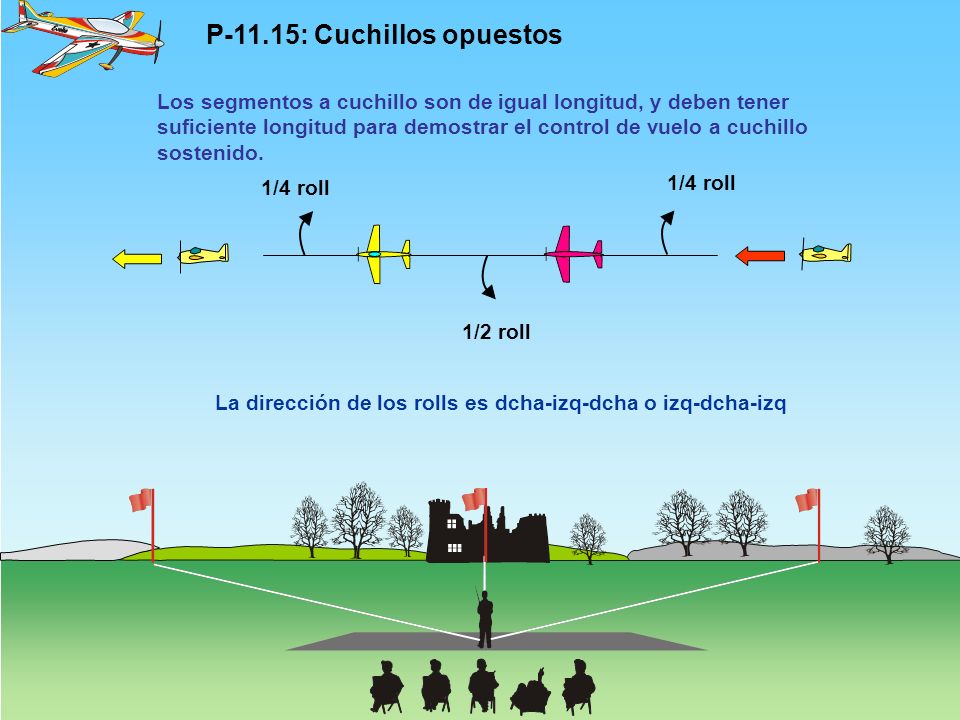

20 P-11.15: Cuchillos opuestos
Los segmentos a cuchillo son de igual longitud, y deben tener suficiente longitud para demostrar el control de vuelo a cuchillo sostenido. 1/4 roll 1/4 roll 1/2 roll La dirección de los rolls es dcha-izq-dcha o izq-dcha-izq

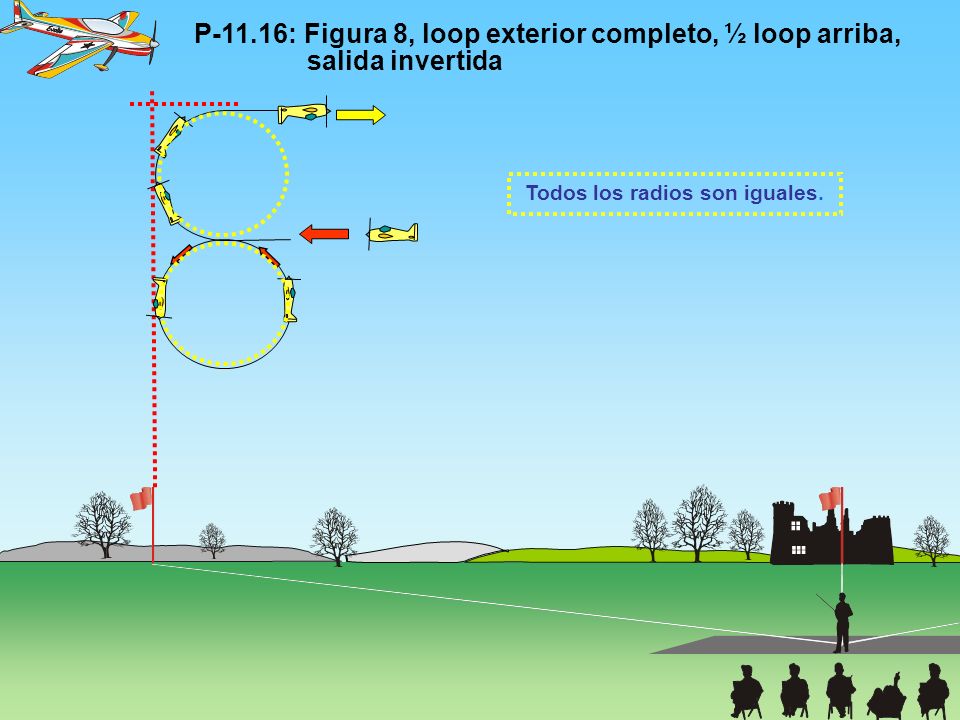

21 Todos los radios son iguales.
P-11.16: Figura 8, loop exterior completo, ½ loop arriba, salida invertida Todos los radios son iguales.

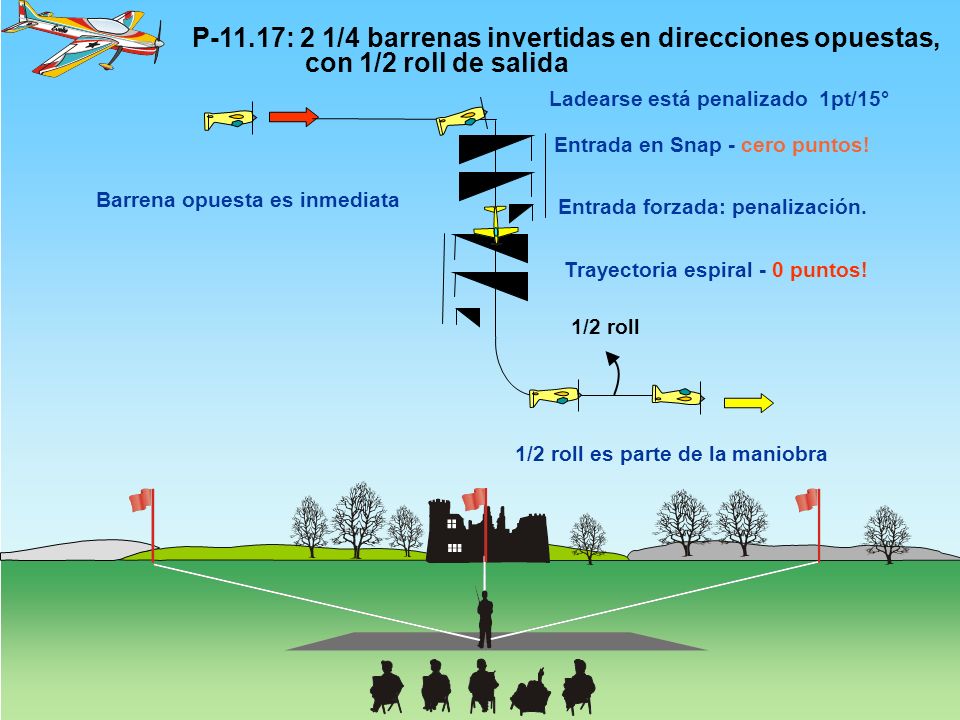

22 Entrada en Snap - cero puntos!
P-11.17: 2 1/4 barrenas invertidas en direcciones opuestas, con 1/2 roll de salida Ladearse está penalizado 1pt/15° Entrada en Snap - cero puntos! Barrena opuesta es inmediata Entrada forzada: penalización. Trayectoria espiral - 0 puntos! 1/2 roll 1/2 roll es parte de la maniobra

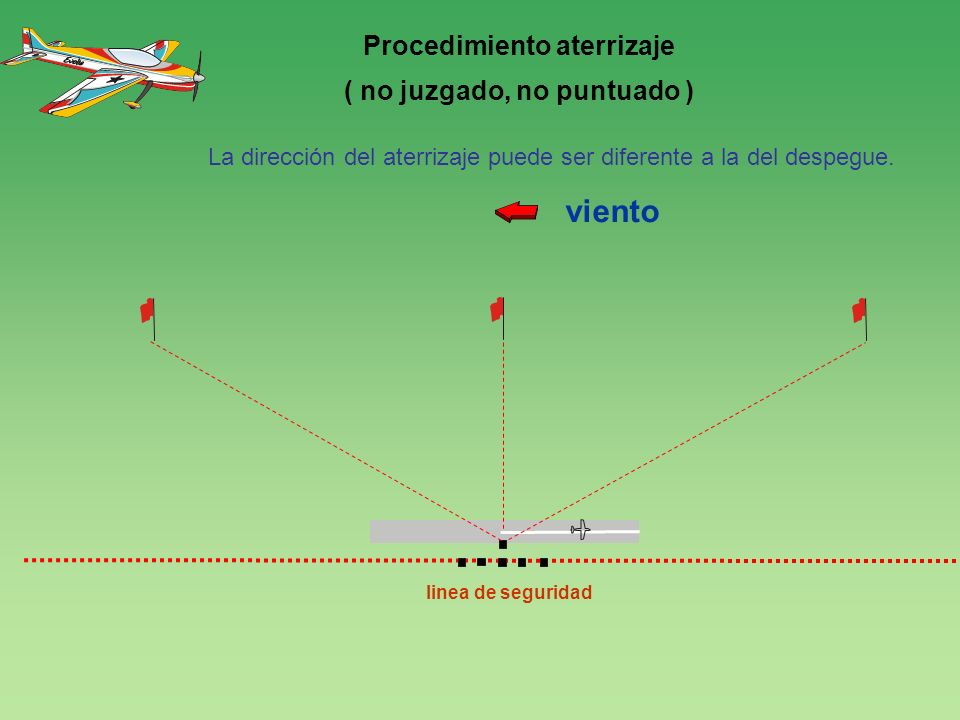

23 Procedimiento aterrizaje ( no juzgado, no puntuado )
La dirección del aterrizaje puede ser diferente a la del despegue. viento 1200 linea de seguridad 4

24 Traducido por: Javier Santamaría, Octubre 2009
Olvidate QUIEN está volando (amigo, rival, compatriota, piloto de otra nación) Olvidate QUE está volando (2-tiempos, 4-tiempos, eléctrico, turbina, motor a gomas) MIRA SOLAMENTE LAS LÍNEAS DESCRITAS EN EL CIELO! (y la precisión, suavidad, posicionamiento, y tamaño) Bob Skinner Gracias! Peter Uhlig, Oktober 2008 Traducido por: Javier Santamaría, Octubre 2009
