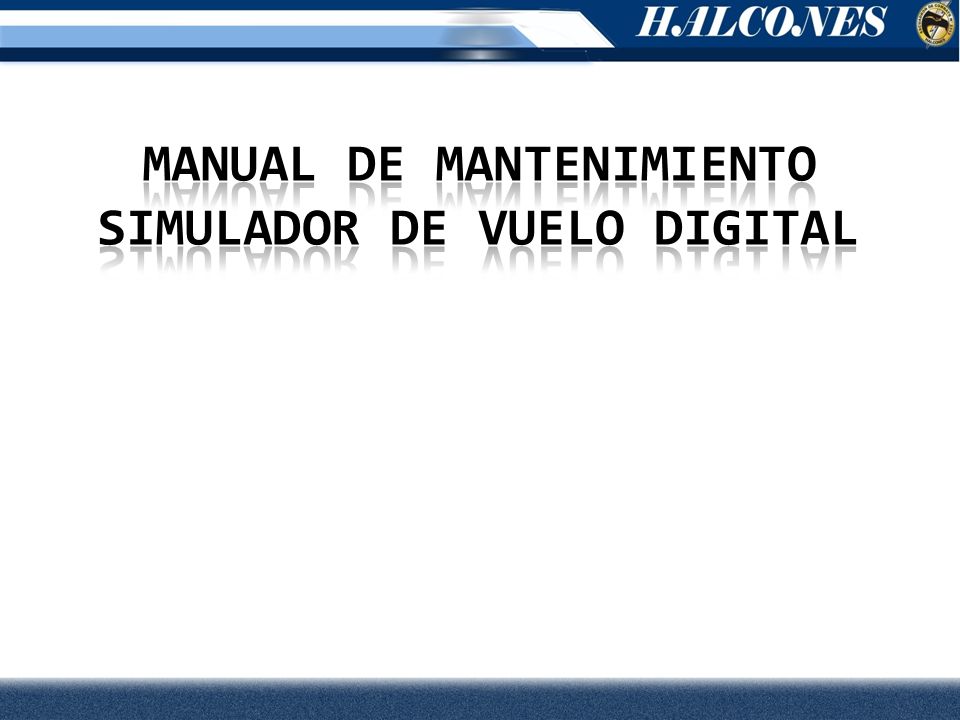

MANUAL DE MANTENIMIENTO SIMULADOR DE VUELO digital

Presentación del tema: "MANUAL DE MANTENIMIENTO SIMULADOR DE VUELO digital"— Transcripción de la presentación:

1 MANUAL DE MANTENIMIENTO SIMULADOR DE VUELO digital

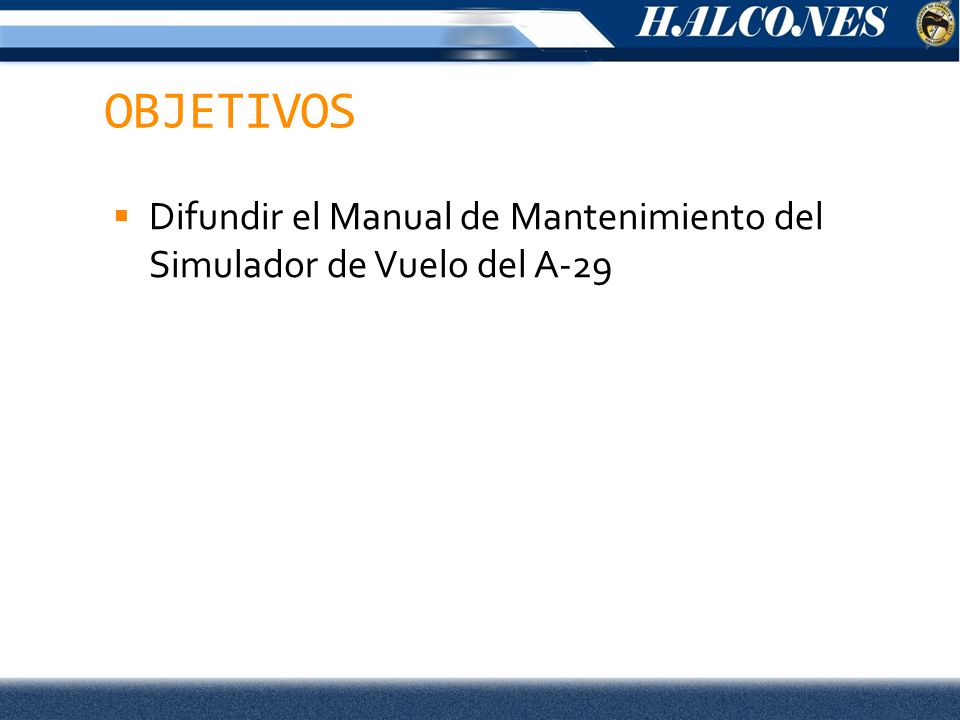

2 OBJETIVOS Difundir el Manual de Mantenimiento del Simulador de Vuelo del A-29

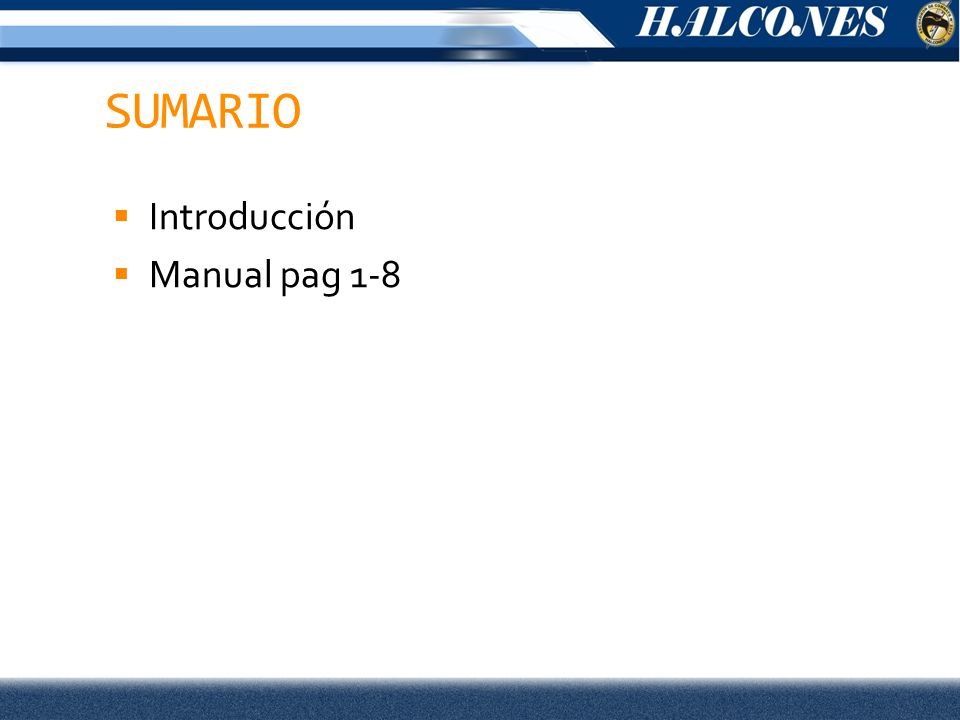

3 SUMARIO Introducción Manual pag 1-8

4 INTRODUCCION General Los usuarios no pueden cambiar métodos de reparación sin autorización de las autoridades aeronáuticas y de EMBRAER. Antes de iniciar cualquier trabajo sobre un componente es mandatorio leer y cumplir todos los WARNING , CAUTION y las notas

5 Descripción del manual
Front Matter 1 Title Page. 2 List of Effective Pages. 3 Table of Contents. 4 List of Figures. 5 List of Tables. 6 Introduction. (2) Maintenance Procedures 1 Description and Operation: Gives the description and operation of the flight simulatorstructure assembly.

6 Descripción del manual
(2) Maintenance Procedures 1 Description and Operation: Da la descripcion y operacion del emsamblado de la estructura del simulador. 2.Testing and Fault Isolation: Contiene test y procedimiento especificos para mostrar la condicion de un componente y volverlo operativo. 3 Schematic and Wiring Diagrams: Contiene todos los diagramas de cables, tarjetas de circuitos, modulos, etc. 4 Removal: Contiene los procedimientos en pasos logicos para acceder y remover un moulo o pieza emsamblada 5 Cleaning: Da metodos y procedimientos nescesarios para limpiar una área especifica del simulador 6 Check: Da procedimientos detallados para determinar la disponibilidadad de una parte, ensambado y la relacion para su operacion.

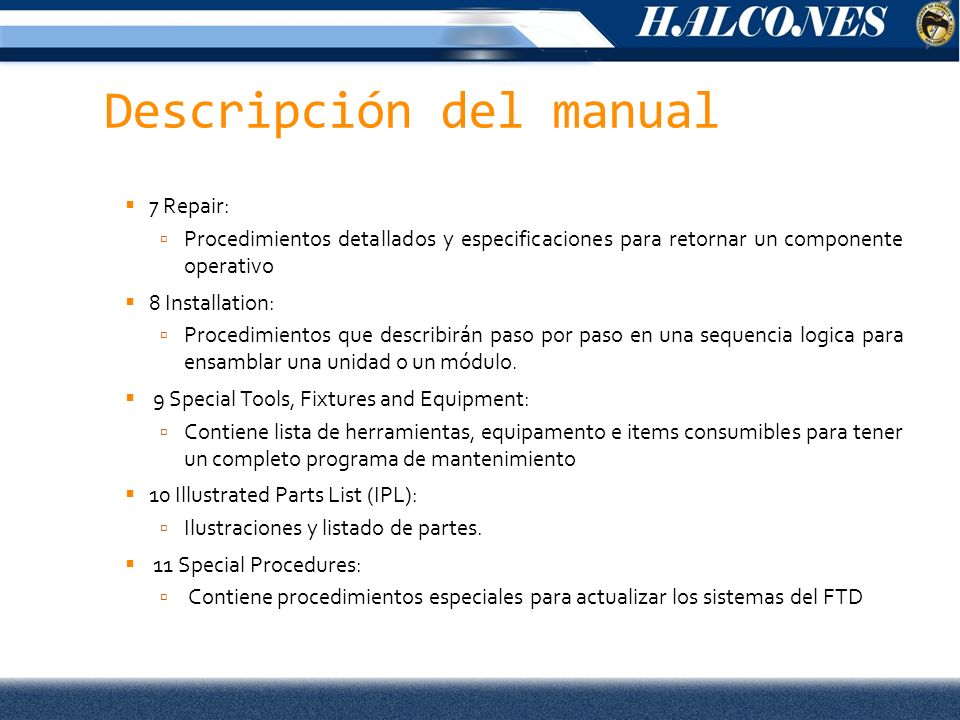

7 Descripción del manual
7 Repair: Procedimientos detallados y especificaciones para retornar un componente operativo 8 Installation: Procedimientos que describirán paso por paso en una sequencia logica para ensamblar una unidad o un módulo. 9 Special Tools, Fixtures and Equipment: Contiene lista de herramientas, equipamento e items consumibles para tener un completo programa de mantenimiento 10 Illustrated Parts List (IPL): Ilustraciones y listado de partes. 11 Special Procedures: Contiene procedimientos especiales para actualizar los sistemas del FTD

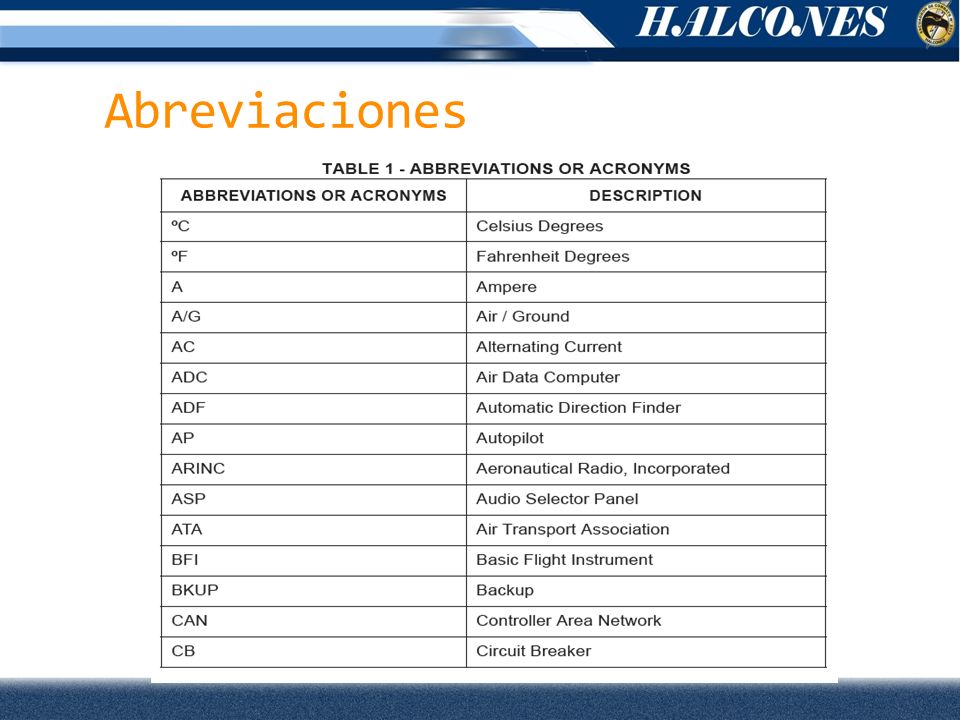

8 Abreviaciones

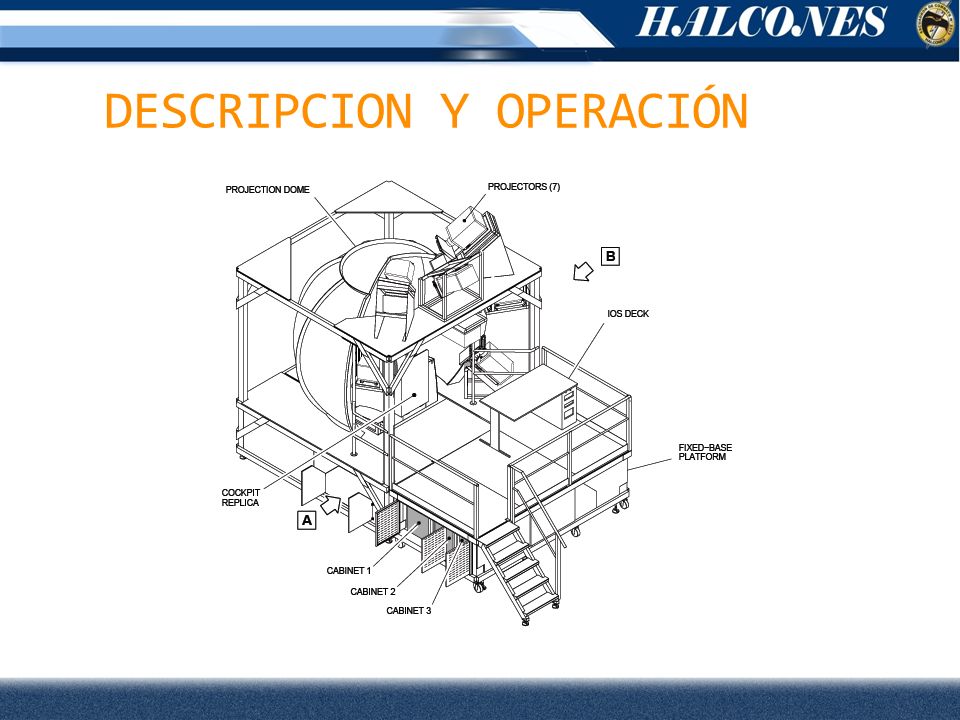

9 DESCRIPCION Y OPERACIÓN

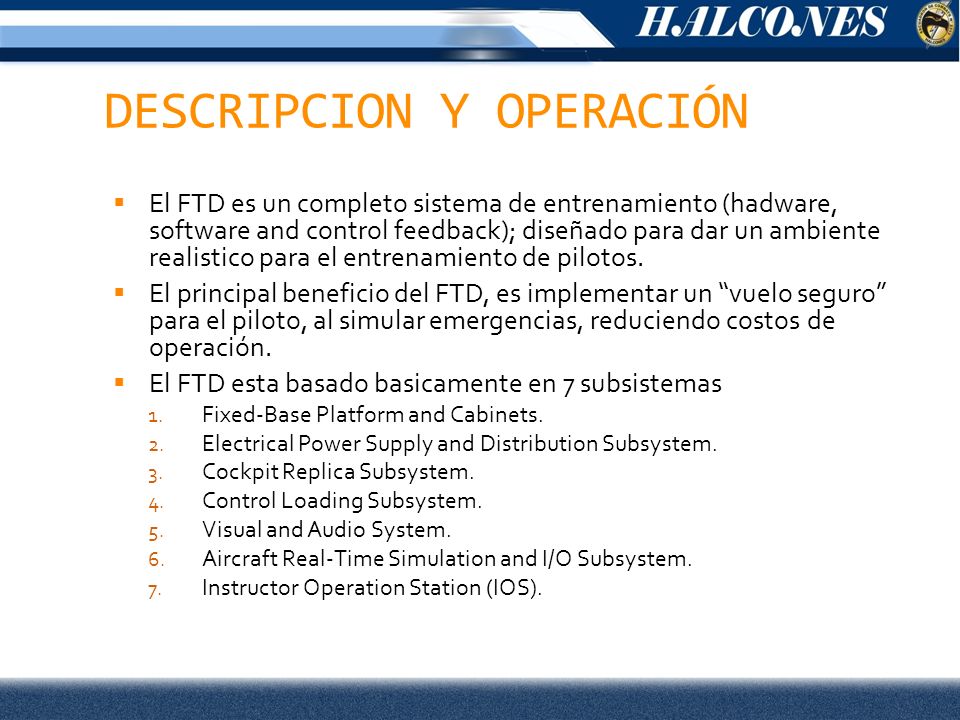

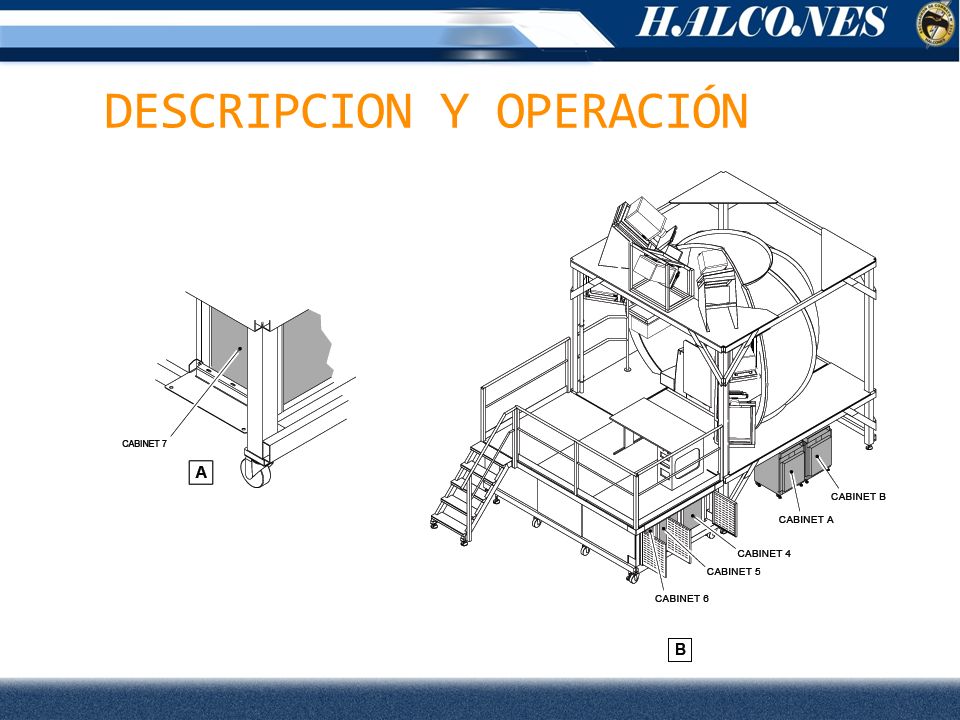

El FTD es un completo sistema de entrenamiento (hadware, software and control feedback); diseñado para dar un ambiente realistico para el entrenamiento de pilotos. El principal beneficio del FTD, es implementar un “vuelo seguro” para el piloto, al simular emergencias, reduciendo costos de operación. El FTD esta basado basicamente en 7 subsistemas Fixed-Base Platform and Cabinets. Electrical Power Supply and Distribution Subsystem. Cockpit Replica Subsystem. Control Loading Subsystem. Visual and Audio System. Aircraft Real-Time Simulation and I/O Subsystem. Instructor Operation Station (IOS).

10 DESCRIPCION Y OPERACIÓN

11 DESCRIPCION Y OPERACIÓN

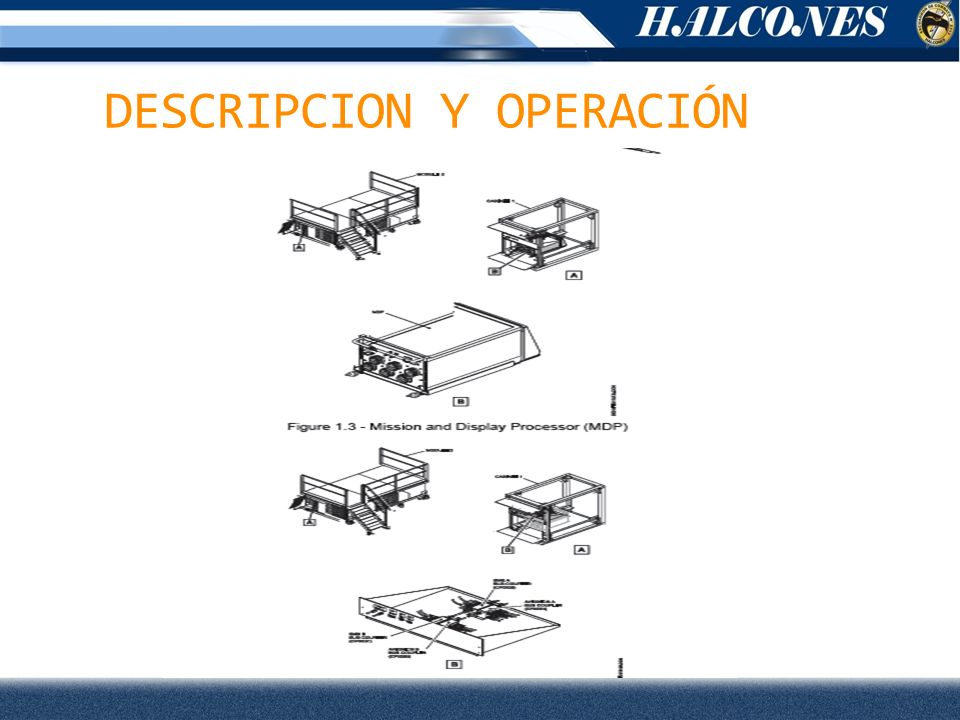

12 DESCRIPCION Y OPERACIÓN

13 DESCRIPCION Y OPERACIÓN

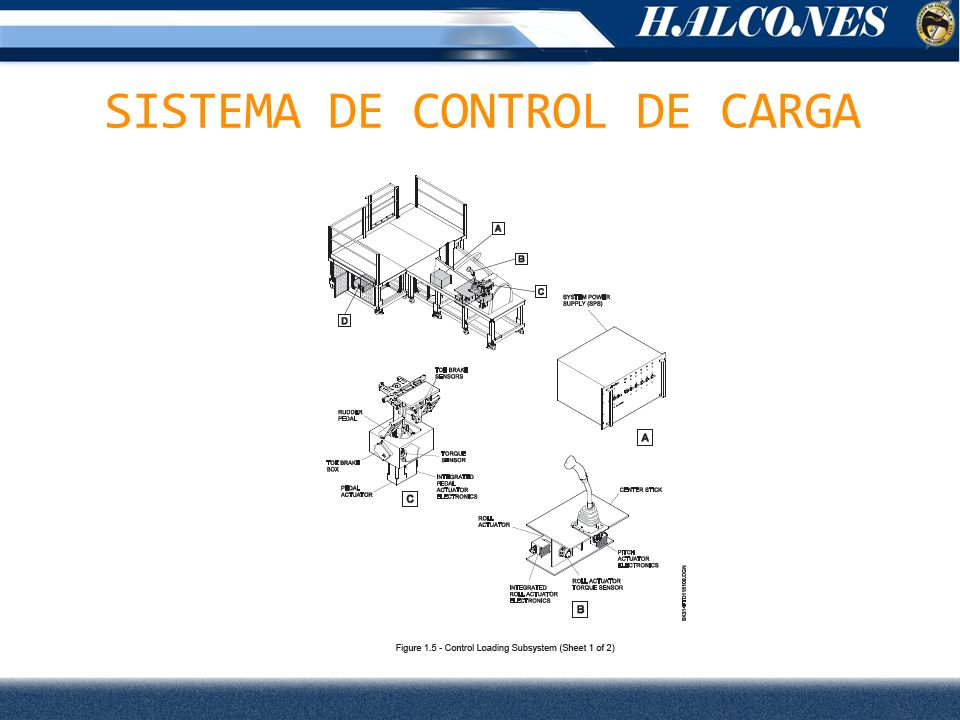

14 SISTEMA DE CONTROL DE CARGA

15 DESCRIPCION Y OPERACIÓN
