ME56A Diseño de Elementos de Máquinas Auxiliar 4 Correas Profesor: Roberto Corvalán P. Profesor Auxiliar: Juan Carlos Celis.

Presentaciones similares


Presentación del tema: "ME56A Diseño de Elementos de Máquinas Auxiliar 4 Correas Profesor: Roberto Corvalán P. Profesor Auxiliar: Juan Carlos Celis."— Transcripción de la presentación:

1 ME56A Diseño de Elementos de Máquinas Auxiliar 4 Correas Profesor: Roberto Corvalán P. Profesor Auxiliar: Juan Carlos Celis.

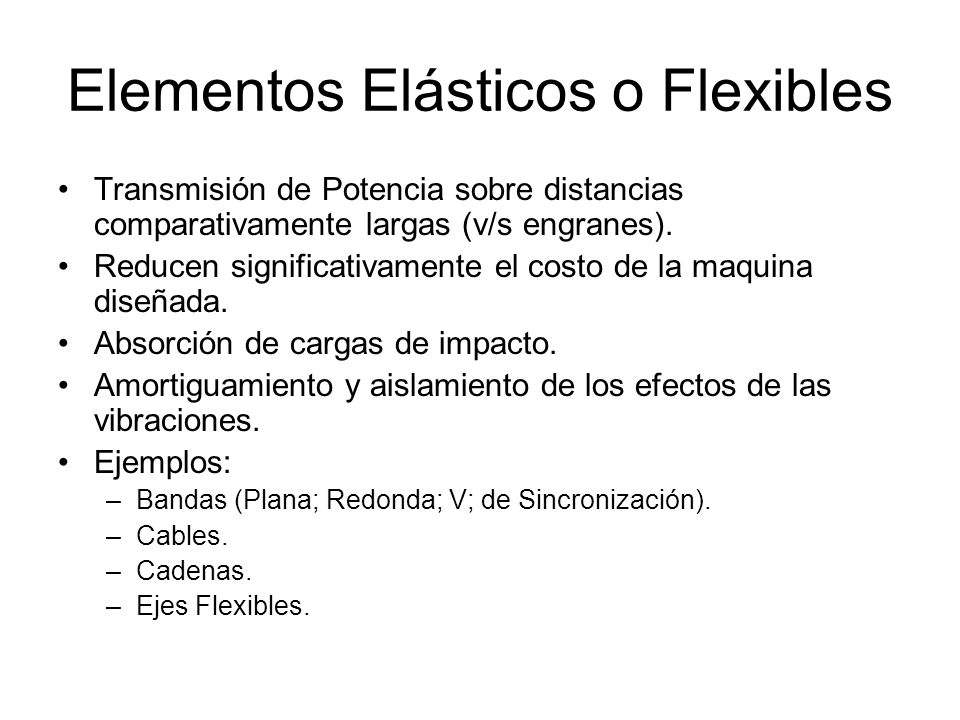

2 Elementos Elásticos o Flexibles Transmisión de Potencia sobre distancias comparativamente largas (v/s engranes). Reducen significativamente el costo de la maquina diseñada. Absorción de cargas de impacto. Amortiguamiento y aislamiento de los efectos de las vibraciones. Ejemplos: –Bandas (Plana; Redonda; V; de Sincronización). –Cables. –Cadenas. –Ejes Flexibles.

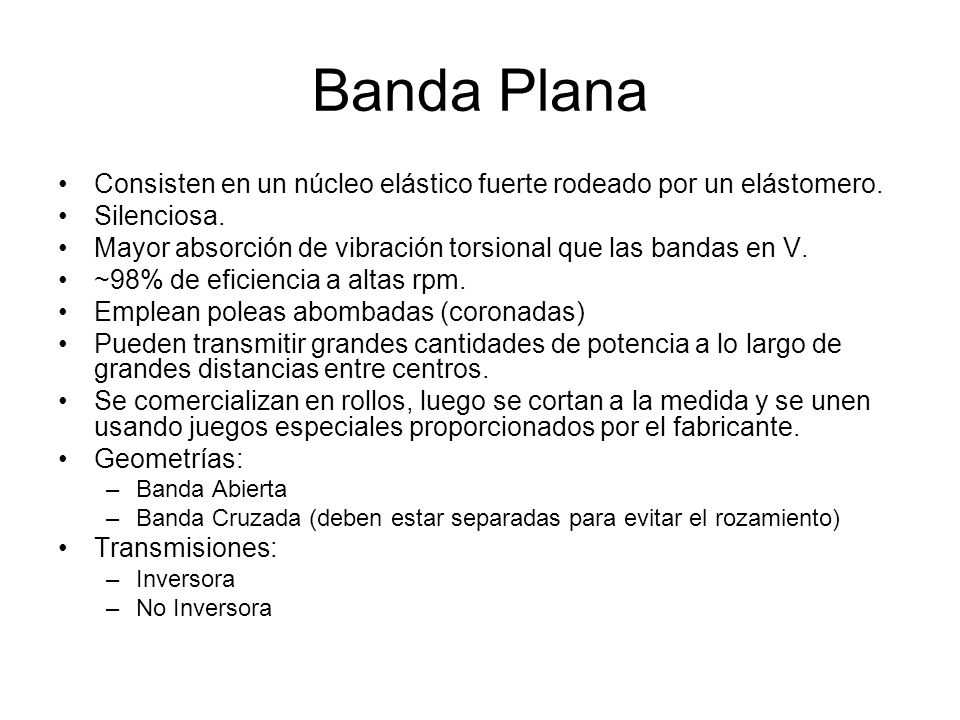

3 Banda Plana Consisten en un núcleo elástico fuerte rodeado por un elástomero. Silenciosa. Mayor absorción de vibración torsional que las bandas en V. ~98% de eficiencia a altas rpm. Emplean poleas abombadas (coronadas) Pueden transmitir grandes cantidades de potencia a lo largo de grandes distancias entre centros. Se comercializan en rollos, luego se cortan a la medida y se unen usando juegos especiales proporcionados por el fabricante. Geometrías: –Banda Abierta –Banda Cruzada (deben estar separadas para evitar el rozamiento) Transmisiones: –Inversora –No Inversora

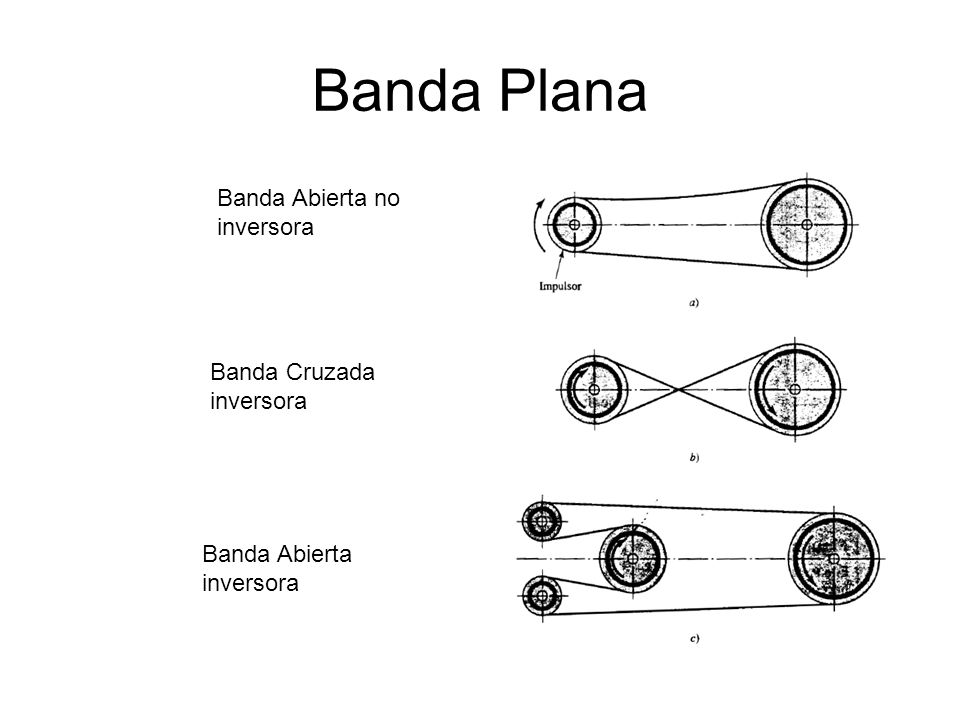

4 Banda Plana Banda Abierta no inversora Banda Cruzada inversora Banda Abierta inversora

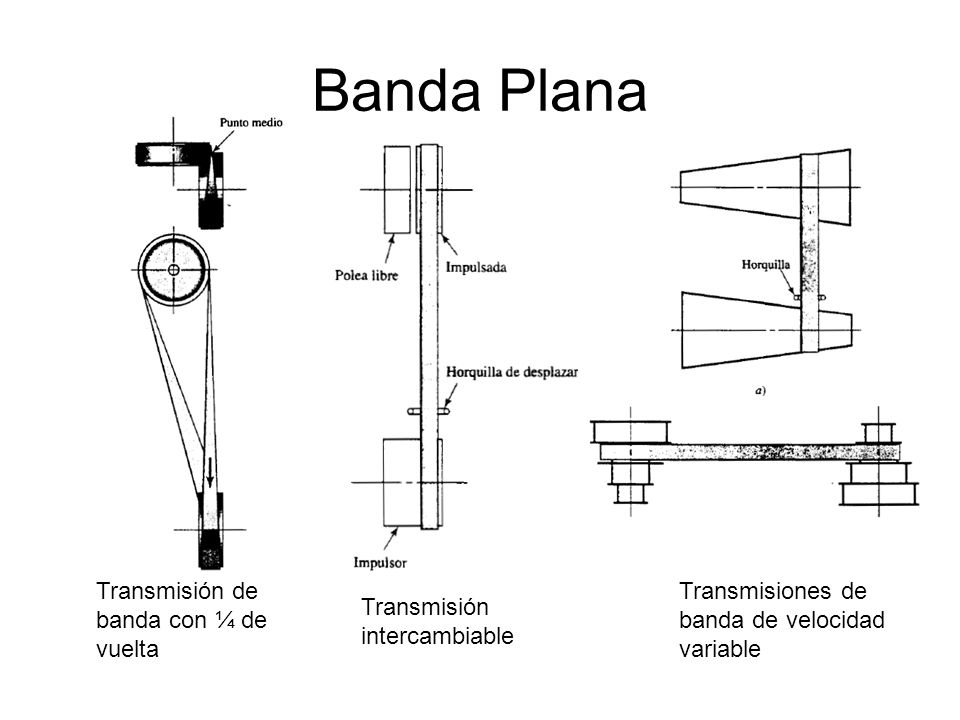

5 Banda Plana Transmisión de banda con ¼ de vuelta Transmisión intercambiable Transmisiones de banda de velocidad variable

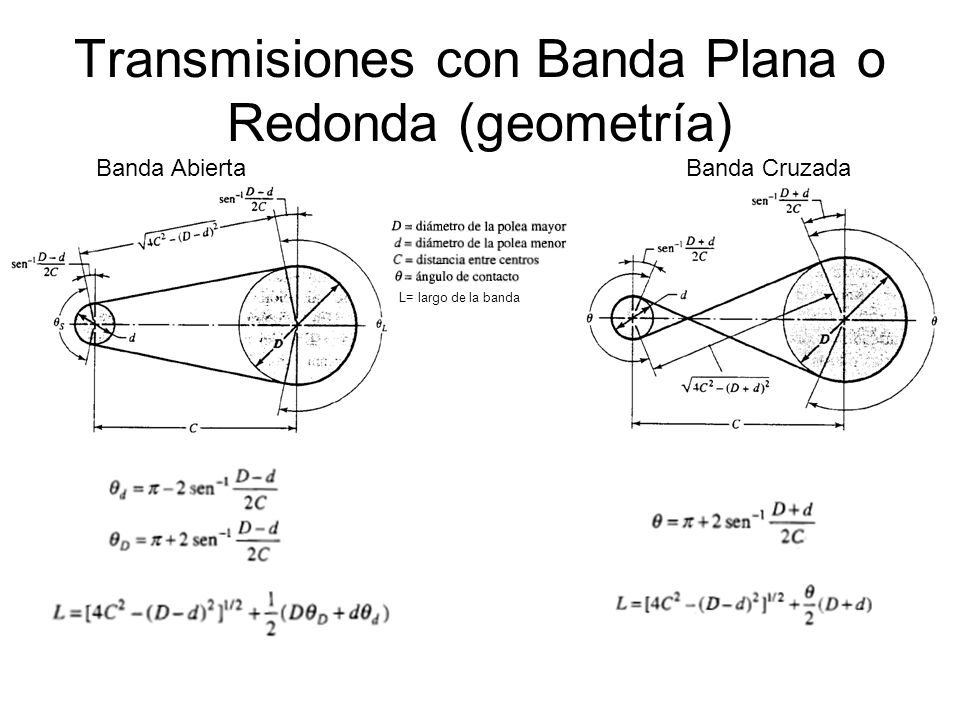

6 Transmisiones con Banda Plana o Redonda (geometría) Banda AbiertaBanda Cruzada L= largo de la banda

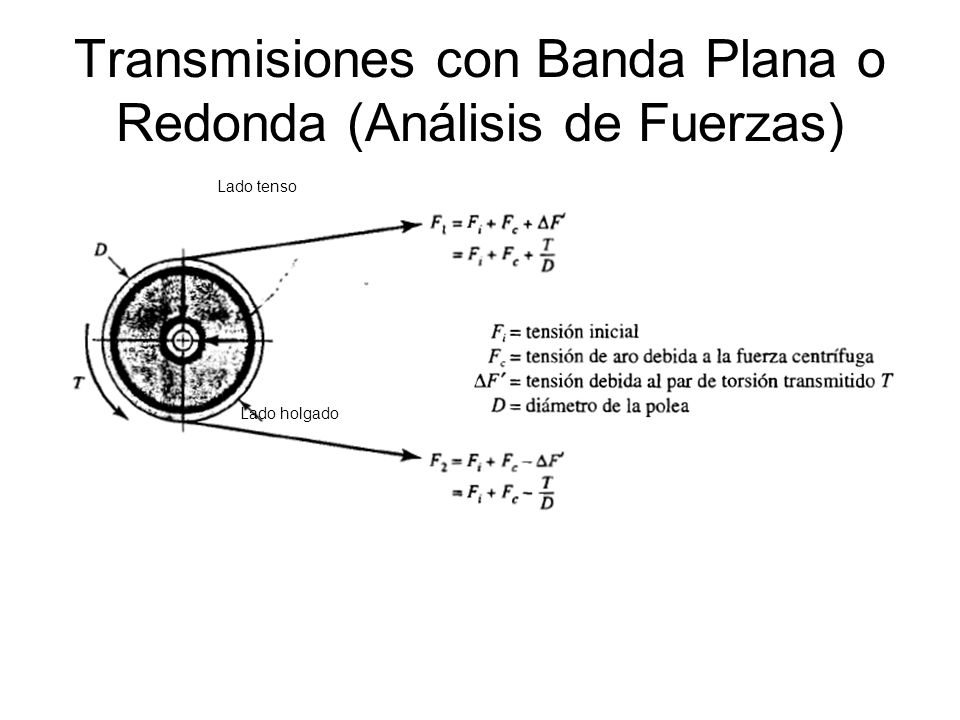

7 Transmisiones con Banda Plana o Redonda (Análisis de Fuerzas) Lado tenso Lado holgado

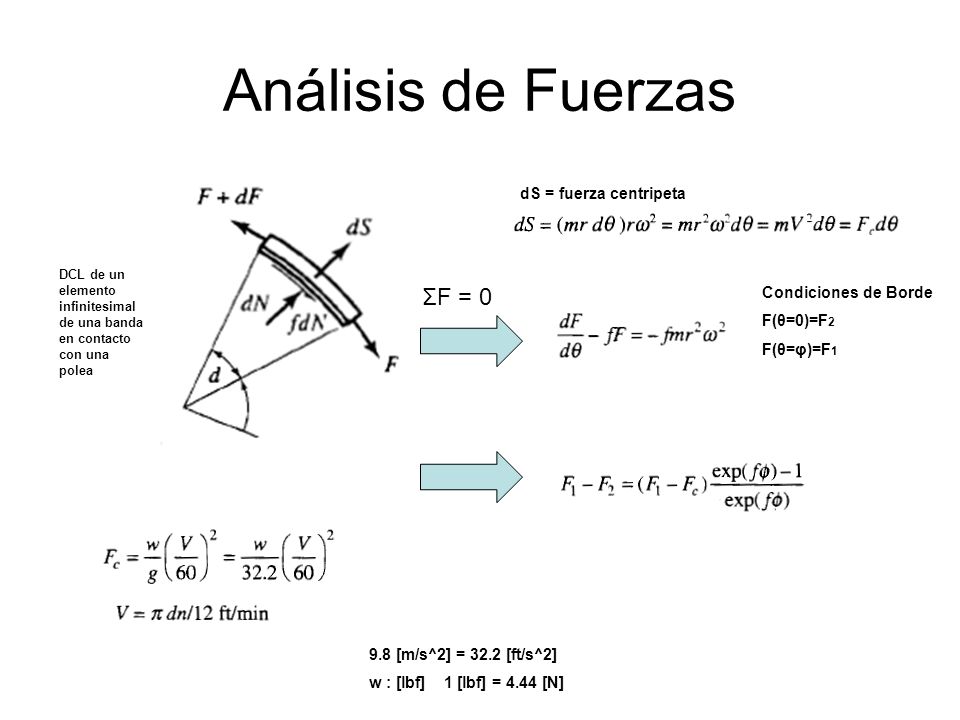

8 Análisis de Fuerzas DCL de un elemento infinitesimal de una banda en contacto con una polea Condiciones de Borde F(θ=0)=F 2 F(θ=φ)=F 1 dS = fuerza centripeta ΣF = [m/s^2] = 32.2 [ft/s^2] w : [lbf] 1 [lbf] = 4.44 [N]

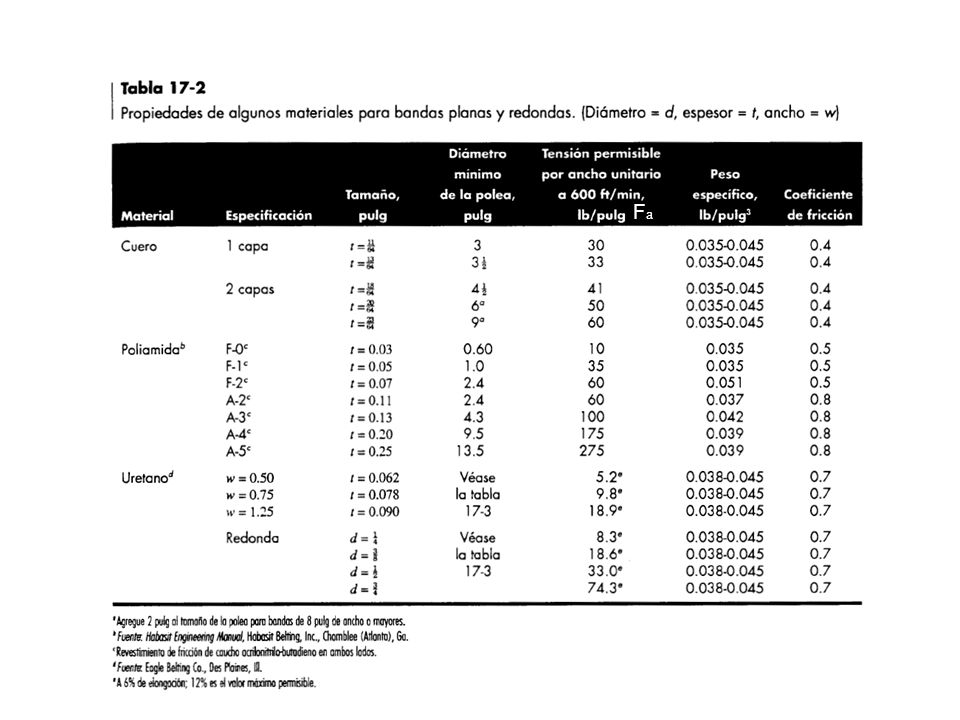

9 FaFa

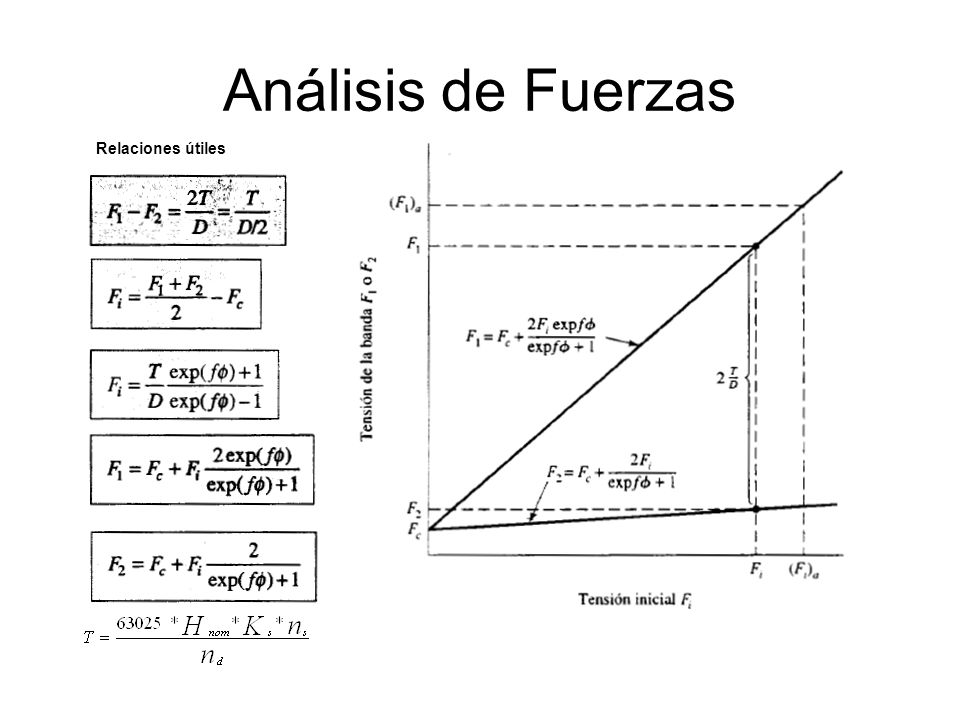

10 Análisis de Fuerzas Relaciones útiles

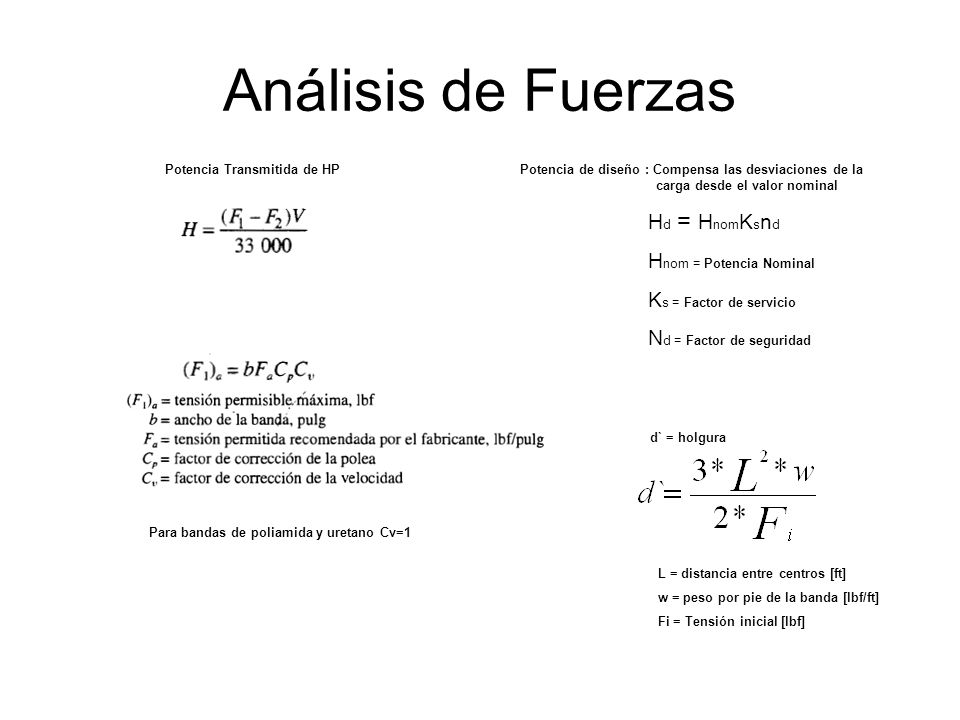

11 Análisis de Fuerzas Potencia Transmitida de HPPotencia de diseño : Compensa las desviaciones de la carga desde el valor nominal H d = H nom K s n d H nom = Potencia Nominal K s = Factor de servicio N d = Factor de seguridad Para bandas de poliamida y uretano Cv=1 d` = holgura L = distancia entre centros [ft] w = peso por pie de la banda [lbf/ft] Fi = Tensión inicial [lbf]

12

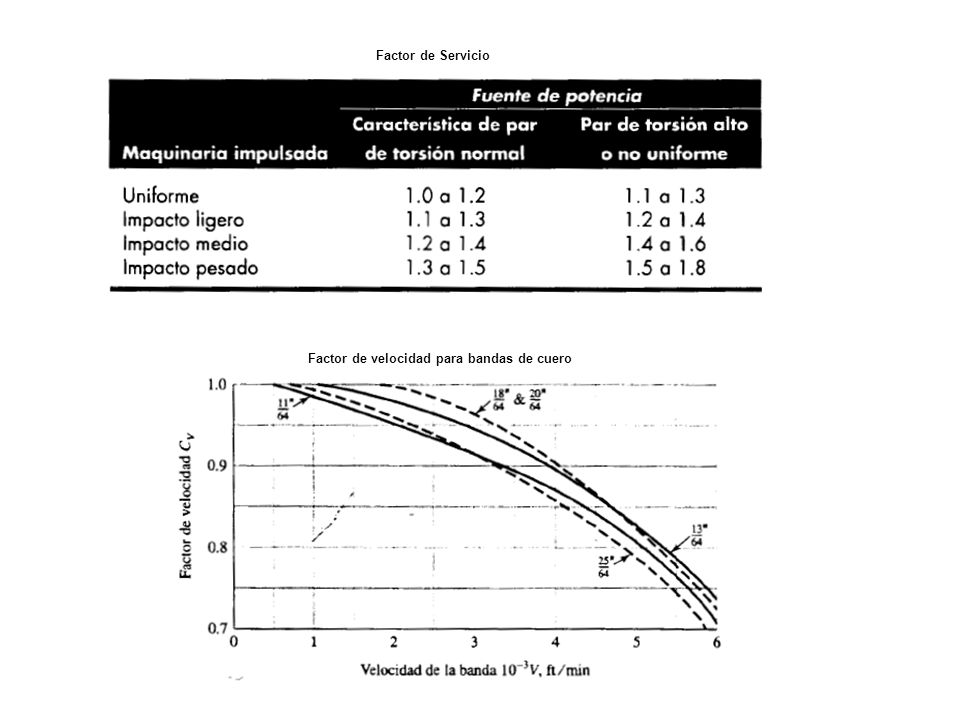

13 Factor de velocidad para bandas de cuero Factor de Servicio

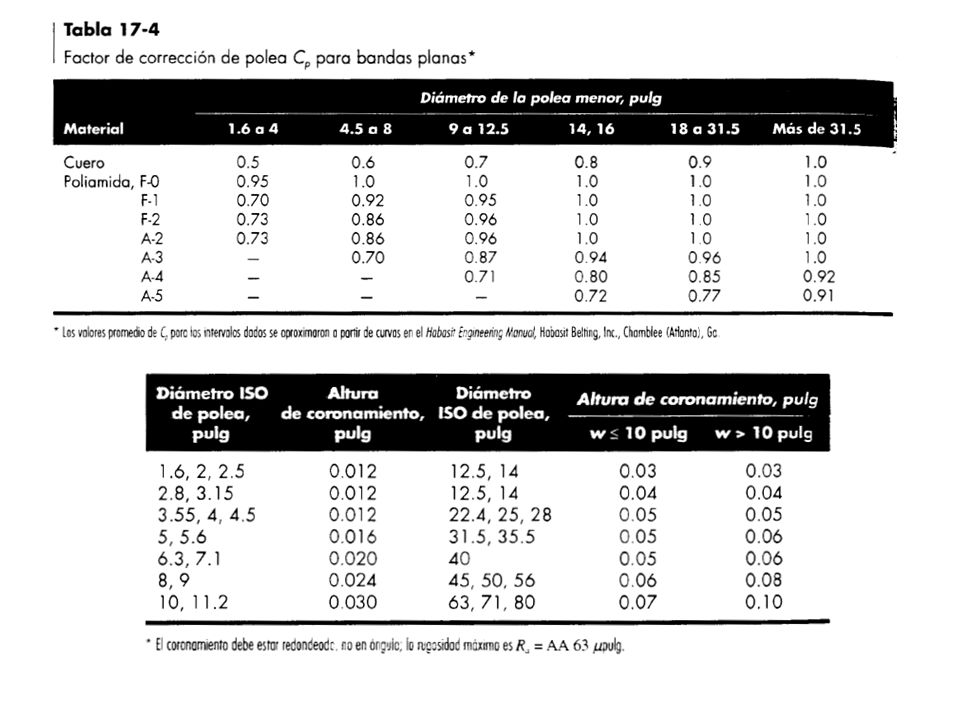

14

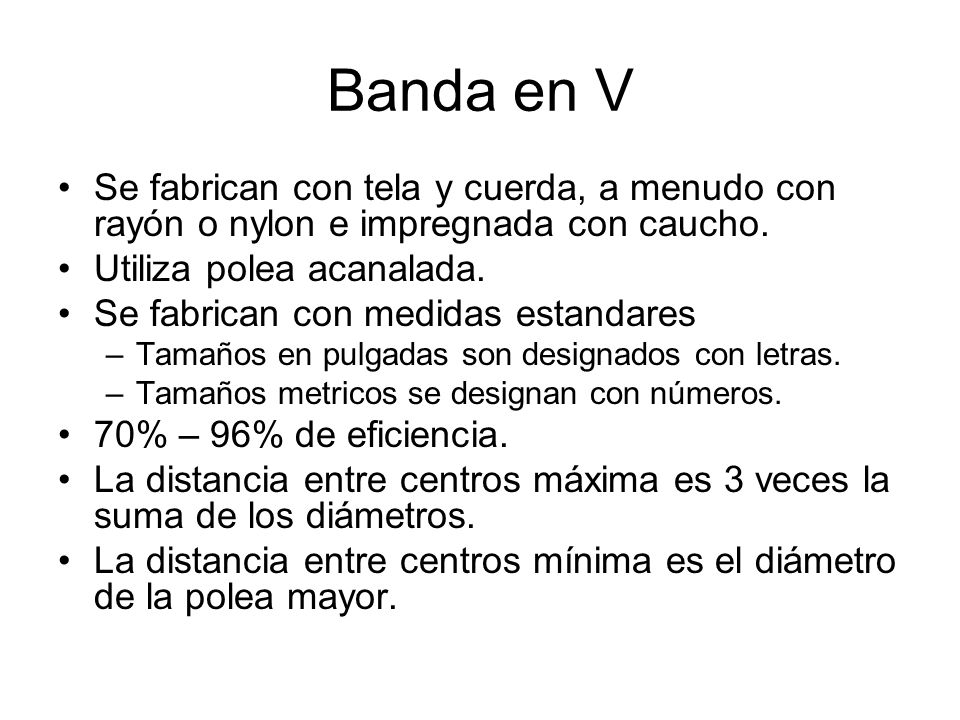

15 Banda en V Se fabrican con tela y cuerda, a menudo con rayón o nylon e impregnada con caucho. Utiliza polea acanalada. Se fabrican con medidas estandares –Tamaños en pulgadas son designados con letras. –Tamaños metricos se designan con números. 70% – 96% de eficiencia. La distancia entre centros máxima es 3 veces la suma de los diámetros. La distancia entre centros mínima es el diámetro de la polea mayor.

16 Transmisiones con Banda en V (geometría) Lp = Longitud de paso Conversión para obtener Lp a partir de la circunferencia interior

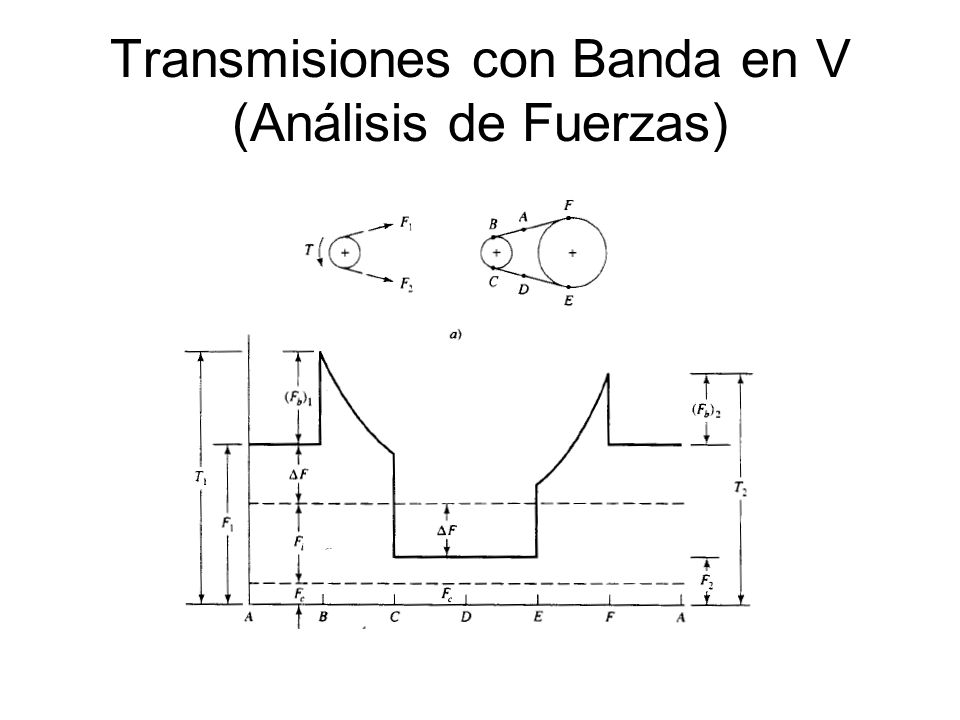

17 Transmisiones con Banda en V (Análisis de Fuerzas)

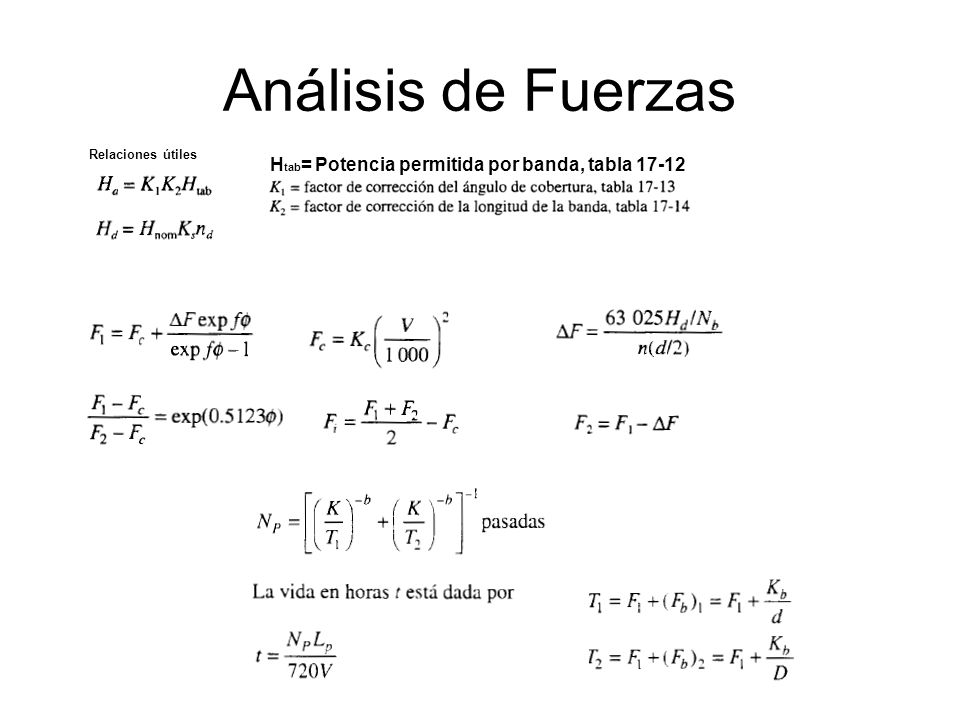

18 Análisis de Fuerzas Relaciones útiles H tab = Potencia permitida por banda, tabla 17-12
