BARRERAS DE SEGURIDAD BEETTHOVEN Ø30mm - BEETTHOVEN Ø15mm.

Presentación del tema: "BARRERAS DE SEGURIDAD BEETTHOVEN Ø30mm - BEETTHOVEN Ø15mm."— Transcripción de la presentación:

1 BARRERAS DE SEGURIDAD BEETTHOVEN Ø30mm - BEETTHOVEN Ø15mm

2 Medidas de los paneles: Los paneles tienen una altura de 1.22m y una longitud de 1 a 6 metros. Para piscinas de mayores dimensiones pueden fabricarse paneles de hasta 15m. Los paneles están unidos entre sí por pestillos de seguridad. 6m 7 postes 5m 6 postes 4m 5 postes 3m 4 postes 2m 3 postes 1m 2 postesPostes: Los postes de aluminio vienen instalados cada metro para garantizar la tensión de la barrera. Malla: La malla ya viene montada en los postes y su resistencia es de 3 T/m2.

3 ACCESOS POR PANELES Se puede acceder a la piscina por las extremidades de cada panel. Cada panel sirve de puerta. Juntamos los dos postes extremos de cada panel con una mano y con la otra abrimos el pestillo. Enrollamos el panel y podemos acceder a la piscina. PUERTA DE CIERRE AUTOMÁTICO Obligatoria en piscinas públicas. Marco rígido con malla montado sobre pletinas. Bisagras resorte que provocan el cierre automático. Entregadas con dos llaves.

4 Fijación en Hormigón Agujeros de Ø30 ó Ø16mm según modelo Para lugares poco firmes: Cortar un tubo de PVC al tamaño deseado y reforzar el agujero con cemento o resina epoxy. Fijación en Césped Hacer un dado de hormigón para cada poste y fijar la cápsula. También podemos enterrar un tubo de PVC y lo reforzarlo con hormigón. Fijación en madera Taladrar la madera Ø30 ó Ø16mm. Llegar al hormigón o tierra instalando tubo de PVC cortado a la medida deseada. FIJACIONES

5 INSTALACIÓN 1.Hacer el replanteo de la barrera a una distancia equidistante de la piscina. Comprobar la medida para que el último y el primer poste queden colocados correctamente. 2.Perforar la solera y hacer el agujero para el primer poste. 3.Aspirar la suciedad y colocar la cápsula. 4.Estiramos bien la cubierta hasta que esté bien tensionada y marcamos el suelo donde debemos de hacer el segundo agujero. Perforar, aspirar y colocar la cápsula. 5.Repetir sucesivamente hasta el final. De esta manera se mantendrá tensionada la malla entre poste y poste. 6.Si es necesario desmontar el último panel para ajustar la malla a la medida necesaria.

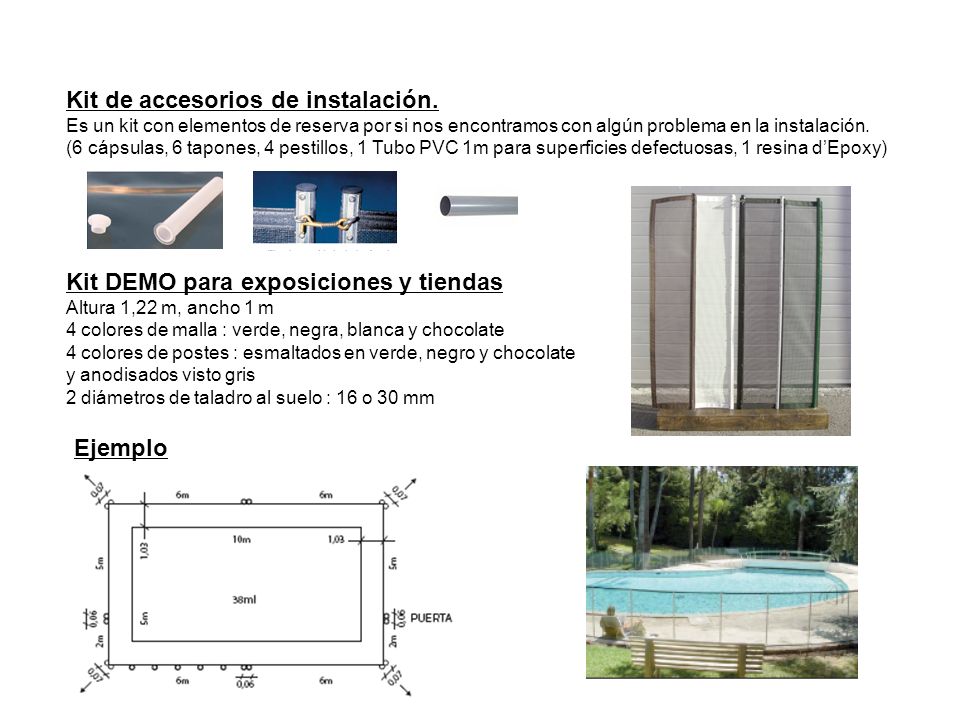

6 Kit de accesorios de instalación. Es un kit con elementos de reserva por si nos encontramos con algún problema en la instalación. (6 cápsulas, 6 tapones, 4 pestillos, 1 Tubo PVC 1m para superficies defectuosas, 1 resina dEpoxy) Kit DEMO para exposiciones y tiendas Altura 1,22 m, ancho 1 m 4 colores de malla : verde, negra, blanca y chocolate 4 colores de postes : esmaltados en verde, negro y chocolate y anodisados visto gris 2 diámetros de taladro al suelo : 16 o 30 mm Ejemplo
