1 Sistemática para la evaluación de soluciones constructivas para fachadas desde la sostenibilidad TALLER 31: MATERIALES PARA ARQUITECTURA SOSTENIBLE

2 INTRODUCCIÓN La industria de la construcción supone un impacto ambiental tanto por la utilización de materiales provenientes de recursos naturales, como por el uso de grandes cantidades de energía que se necesita para fabricar los productos de construcción finales y para su instalación en obra. No se pueden olvidar también los costes ecológicos que suponen tanto la extracción de los recursos minerales, como la deposición de los residuos originados en su fabricación e instalación en obra. Al final de su vida activa, también los edificios originan una gran cantidad de residuos. Los factores sobre los que nos podemos guiar para contribuir a una construcción sostenible son: Finalidad de la construcción Energía embebida Vida útil Huella de carbono Rendimiento del material Reciclabilidad

3 CRITERIOS DE SOSTENIBILIDAD Ubicación adecuada del proyecto e integración en su entorno más próximo. Ubicación adecuada del proyecto e integración en su entorno más próximo. Calidad del ambiente interior. Calidad del ambiente interior. Implantación de sistemas para el ahorro energético. Implantación de sistemas para el ahorro energético. Empleo óptimo de los recursos naturales. Empleo óptimo de los recursos naturales.

4 CRITERIOS DE SOSTENIBILIDAD Impacto ambiental de los materiales de construcción. Impacto ambiental de los materiales de construcción. Fase de extracción de materas primas Fase de producción y fabricación Fase de empleo y uso racionalFase de residuo de construcción y demolición

5 CARACTERÍSTICAS DE LA VIVIENDA UNIFAMILIAR La vivienda se desarrolla a partir de un semisótano, planta baja y planta primera. La estructura portante se resuelve mediante muros, pilares y forjados de hormigón armado. La cubierta es de teja cerámica curva con formación de pendientes a base de tabiques de ladrillo hueco. Cerramiento exterior El cerramiento exterior (fachada) se compone de una hoja exterior de ladrillo cerámico caravista, un enfoscado de mortero hidrófugo, aislamiento de lana de vidrio, ladrillo cerámico hueco y un enlucido de yeso. Total de superficie de fachada: 417,46m²

6 ESPECIFICACIONES DE APLICACIÓN 1)Entorno, condiciones climáticas Clima mediterráneo, caracterizado por ser suave y húmedo. Es un clima cálido, sin temperaturas ni condiciones extremas. 2) Exigencias funcionales de las fachadas Exigencias higrotérmicas, de calidad de aire, acústicas, luminosas y de visión. Transmitancia límite de muros de fachada: U=0,82W/m²K 3) Análisis del ciclo de vida Análisis del consumo energético y emisiones de dióxido de carbono en las distintas fases de la vida útil de la fachada. 4) Residuos de construcción y demolición Determinación y cuantificación de los residuos generados en la fase de construcción de la fachada, y al final de su vida útil.

7 ENERGÍA EMBEBIDA Y EMISIÓN DE CO 2 Fachada ladrillo caravista Fases de mayor consumo energético y emisiones de CO 2 : producción de materias primas y fabricación. El ladrillo caravista es el principal responsable, ya que predomina y requiere mucha energía.

8 ENERGÍA EMBEBIDA Y EMISIÓN DE CO 2 Fachada con revestimiento monocapaFachada de bloque de hormigón con revestimiento de piedra Diferenciada en la hoja principal, implica una reducción considerable de energía consumida y CO 2 emitido. Bloque hormigón: Baja energía/Kg. Fases de transporte y tratamiento de residuos consumen mayor energía.

9 ENERGÍA EMBEBIDA Y EMISIÓN DE CO 2 Fachada de hormigónFachada ventilada mediante paneles de madera Hormigón armado principal causante del consumo energético. Mayor peso y volumen. Mucha energía en su puesta en obra. Ladrillo perforado semejante al caravista. Fachada ligera: 1 hoja de fábrica. Ahorra en cerámica y mortero.

10 ENERGÍA EMBEBIDA Y EMISIÓN DE CO2 COMPARATIVA Fase de construcción: el consumo depende de si se trata de 1 o 2 hojas, y del tamaño de las piezas. Mantenimiento: materiales cerámicos (caravista) escaso mantenimiento y durabilidad. Tratamiento residuos: depósito en vertedero, por tanto depende de la ejecución material. Fachadas de mayor energía embebida: caravista y ventilada. Debido a su carácter cerámico. Fase de transporte: Fachadas bloque de hormigón y hormigón armado suponen mayor consumo energético

11 RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN Residuos de construcción Las fachadas de la zona objeto de estudio se caracterizan por una gran generación de residuos de construcción. Dichos residuos provienen de la ejecución de las fábricas. Fachada caravista requiere de gran cantidad de piezas.

12 RESIDUOS DE CONSTRUCCIÓN Y DEMOLICIÓN Residuos de construcción y demolición Residuos generados al final del ciclo de vida son mayoritariamente cerámicos y de hormigón. Fachada ventilada representa poco volumen, debido a la utilización de elementos industrializados.

13 PROPUESTA DE MATERIALES SOSTENIBLES MATERIALES PARA FÁBRICAS Bloque de arcilla aligerada Bloque de tierra comprimida Bloque de cáñamo Bloque conglomerado madera y cemento Ahorro en estructura, en mortero, en materiales aislantes y en mano de obra. Elevado aislamiento térmico y acústico, y gran inercia térmica. Fácil de obtener. Requiere un 1% de la energía necesaria para producir un ladrillo. Componentes naturales como la madera reciclada y el cemento Portland.

14 PROPUESTA DE MATERIALES SOSTENIBLES AISLAMIENTOS Lana mineral de vidrio Corcho aglomerado Cáñamo Pura lana virgen Materiales inorgánicos abundantes en la naturaleza. Elaboradas con corcho 100% puro. No necesita de un horneado altas temperaturas. Buena capacidad de regulación higrotérmica.

15 PROPUESTA DE MATERIALES SOSTENIBLES PANELES Panel de cartón yeso Panel de fibras de madera Panel composite de fibras madera y poliamidas recicladas Tablero de virutas polietileno reciclado Tablero de moqueta Minimización de residuos de construcción y demolición. Elaborado con fibras y resinas de madera y cola naturales. Aporta ventajas de ambos materiales. Material reciclado de óptimo comportamiento al impacto, la humedad y la corrosión. Procedente de residuos de otras grandes industrias como la del automóvil.

16 PROPUESTA DE MATERIALES SOSTENIBLES PROCESOS SOSTENIBLES DE FABRICACIÓN COMPONENTES PARA HORMIGÓN Cemento sobresulfatado Cenizas de cáscara de arroz Maquinaria para ladrillos ecológicos Ladrillos cocidos con biogás REVESTIMIENTOS CONTINUOS Cal hidráulica natural Revestimiento mineral para muros Pintura semimineral Pintura aislante Aglomerante completamente natural. Reduce el consumo de energía en un 25% en calefacción. Incorpora aditivos de origen vegetal. Bajo contenido en resina y exenta de disolventes. Un 95% menos de emisiones de CO 2 que el cemento CEMI. Reducción de los costes energéticos. Ausencia de emisiones contaminantes y elementos agresores en la fabricación de ladrillos. Gas procedente de vertedero de residuos sólidos urbanos.

17 PROPUESTA DE MATERIALES SOSTENIBLES COMPARATIVA Los materiales con composición de fibras vegetales representan el mayor consumo energético. Energía para el BTC es prácticamente nula. Los aislantes minerales disponen de gran cantidad de recursos en la naturaleza. Materiales de naturaleza orgánica son los idóneos. Recursos renovables.

18 FACHADAS SOSTENIBLES Existen muchas posibilidades de composición de fachadas más sostenibles que la caravista. La utilización de materiales de bajo impacto ambiental implican una reducción de energía de hasta un 80%, como es el caso del BTC. Además, se obtienen fachadas más ligeras.

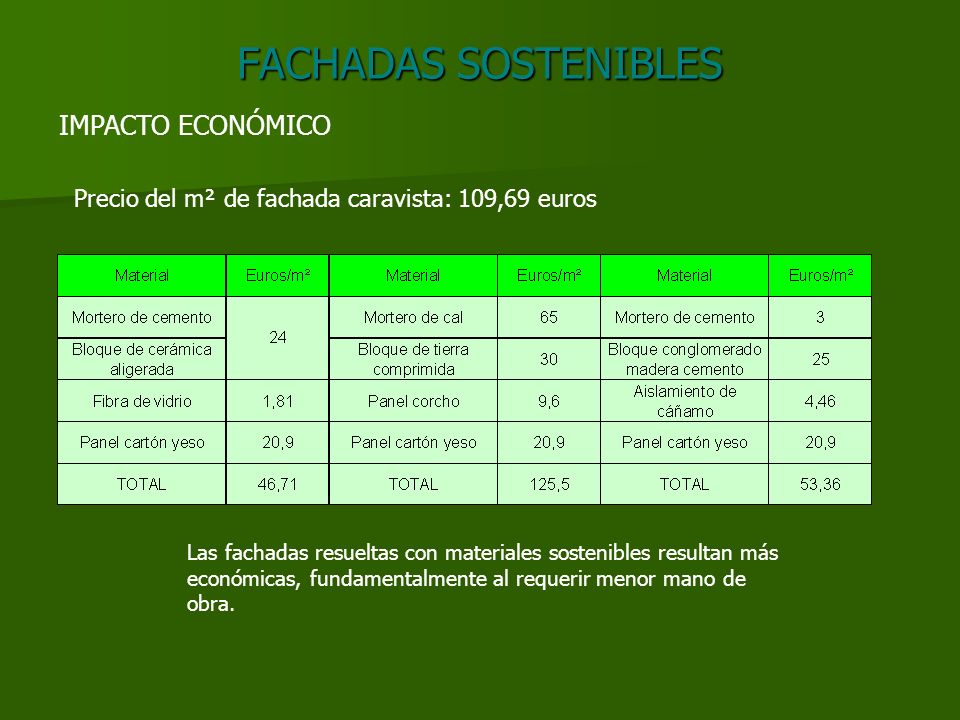

19 FACHADAS SOSTENIBLES IMPACTO ECONÓMICO Precio del m² de fachada caravista: 109,69 euros Las fachadas resueltas con materiales sostenibles resultan más económicas, fundamentalmente al requerir menor mano de obra.

20 CONCLUSIONES Las fachadas que comúnmente utilizamos suponen un gran impacto al medio ambiente, siendo necesario seguir otros criterios de selección de materiales. Las fachadas de doble hoja cerámica, en concreto la caravista, son inadecuadas. Con la ejecución de fachadas de una sola hoja y con piezas de gran formato se requiere menor energía y tiempo, además de generar menos residuos de construcción, que se traduce en menor energía para sus tratamientos. La utilización de trasdosados también reúnen las mencionadas ventajas, además de hacer más sencilla la posterior demolición selectiva. Como fachada sostenible hay que añadir la ventilada, que como hemos visto, resulta más ligera al disponer de una cámara de aire que aporta resistencia térmica, reduciendo así el espesor y cantidad de materiales. En definitiva, estas posibilidades de combinación unidas a la utilización de materiales de bajo impacto ambiental, originan lo que podríamos llamar la fachada sostenible idónea.

21 FIN
