1 División de Discretización y Aplicaciones División de Álgebra Numérica Avanzada Noviembre de Simulación MMC - HARMONIE - MM5 en Gran Canaria para el día 23/12/2009 Proyecto CGL C03-01 MODELOS NUMÉRICOS PREDICTORES PARA GESTIÓN MEDIOAMBIENTAL (PRENUMEM ) R. Montenegro, G. Montero, J.M. Escobar, E. Rodríguez, J.M. González-Yuste, A. Suárez, L. González, E. Flórez, J. Rocha, M.D. García

2 Malla de tetraedros nodos y elementos

3 Módulo de la velocidad - 23/12/ :00 h Viento en la superficie del terreno Viento Interpolado a partir de HARMONIEViento resultante con masa consistente

4 Módulo de la velocidad - 23/12/ :00 h Viento en la superficie del terreno Viento Interpolado a partir de HARMONIEViento resultante con masa consistente

5 Módulo de la velocidad - 23/12/ :00 h Viento en la superficie del terreno Viento Interpolado a partir de HARMONIEViento resultante con masa consistente

6 Módulo de la velocidad - 23/12/ :00 h Viento en la superficie del terreno Viento Interpolado a partir de HARMONIEViento resultante con masa consistente

7 Módulo de la velocidad - 23/12/ :00 h Viento en la superficie del terreno Viento Interpolado a partir de HARMONIEViento resultante con masa consistente

8 Líneas de corriente a 500 m - 23/12/ :00 h Viento interpolado a partir de HARMONIEViento resultante con masa consistente

9 Líneas de corriente a 500 m - 23/12/ :00 h Viento interpolado a partir de HARMONIEViento resultante con masa consistente

10 Líneas de corriente a 500 m - 23/12/ :00 h Viento interpolado a partir de HARMONIEViento resultante con masa consistente

11 Líneas de corriente a 500 m - 23/12/ :00 h Viento interpolado a partir de HARMONIEViento resultante con masa consistente

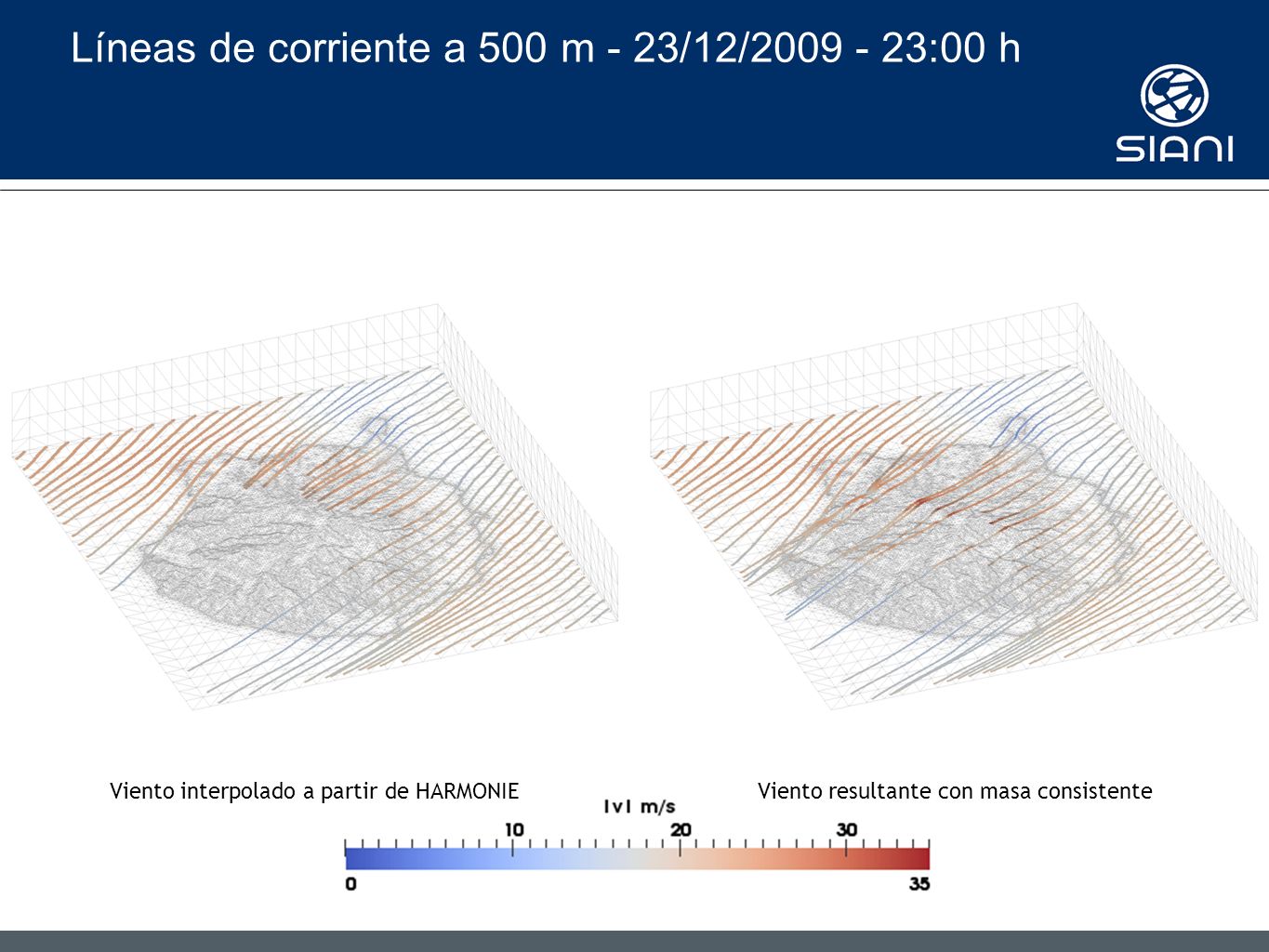

12 Líneas de corriente a 500 m - 23/12/ :00 h Viento interpolado a partir de HARMONIEViento resultante con masa consistente

13 Campo de viento a 300 m de altitud 23/12/ :00 h

14 Comparativa de resultados (MM5 - HARMONIE) + MMC Campo interpolado a partir de simulaciones de modelos meteorológicos: –HARMONIE con resolución de 2,5 Km –MM5 con resolución de 1 Km Ajuste mediante MMC con Malla de tetraedros adaptada a la orografía y refinada en el entorno de las estaciones de medida

15 Módulo del viento horizontal Estación AEMET - C629X - MOGÁN (0 m)

16 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C629X - MOGÁN (0 m)

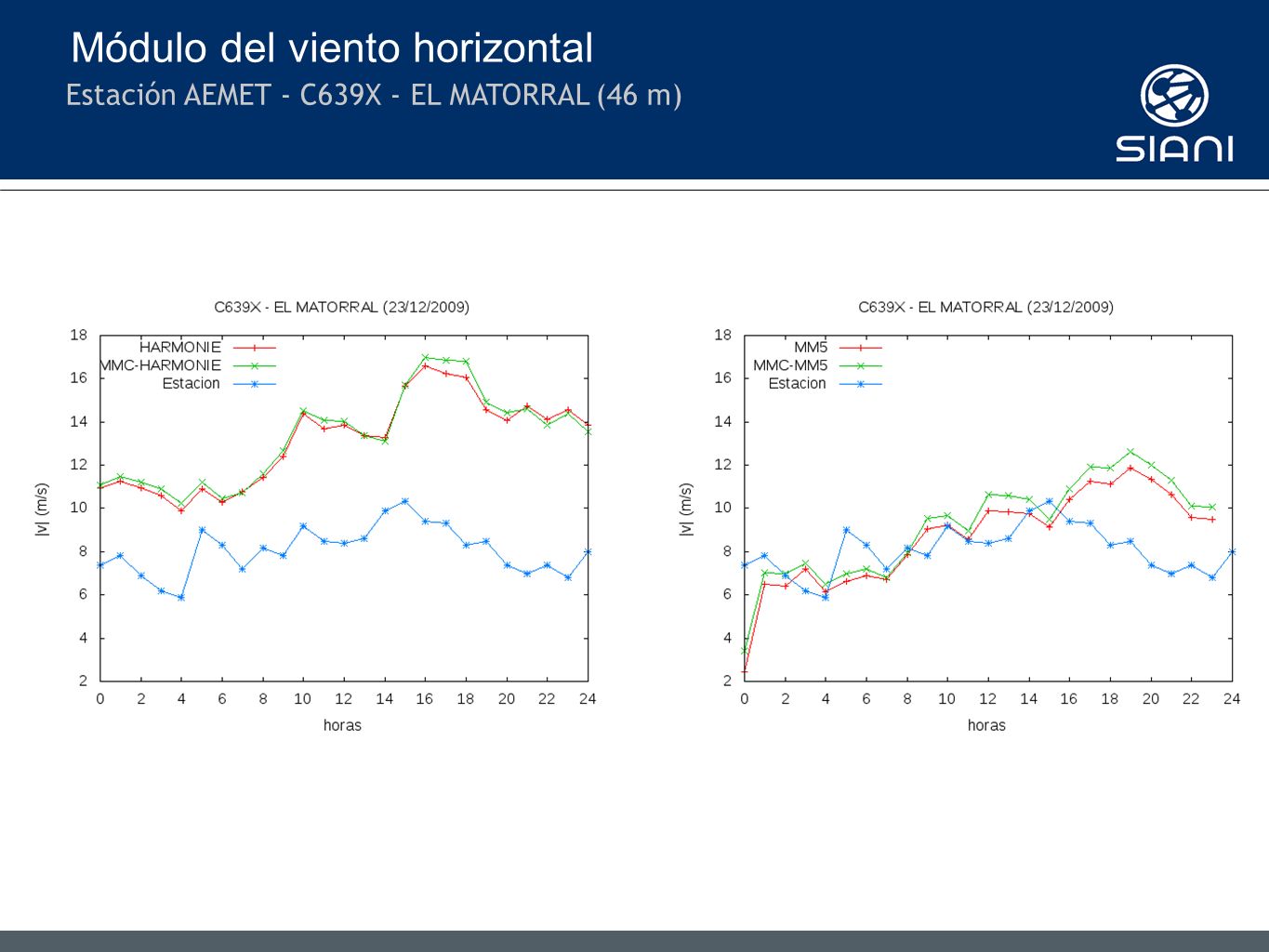

17 Módulo del viento horizontal Estación AEMET - C639X - EL MATORRAL (46 m)

18 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C639X - EL MATORRAL (46 m)

19 Módulo del viento horizontal Estación AEMET - C649I - GANDO, AEROPUERTO (16 m)

20 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C649I - GANDO, AEROPUERTO (16 m)

21 Módulo del viento horizontal Estación AEMET - C658X - ZURBARÁN (271 m)

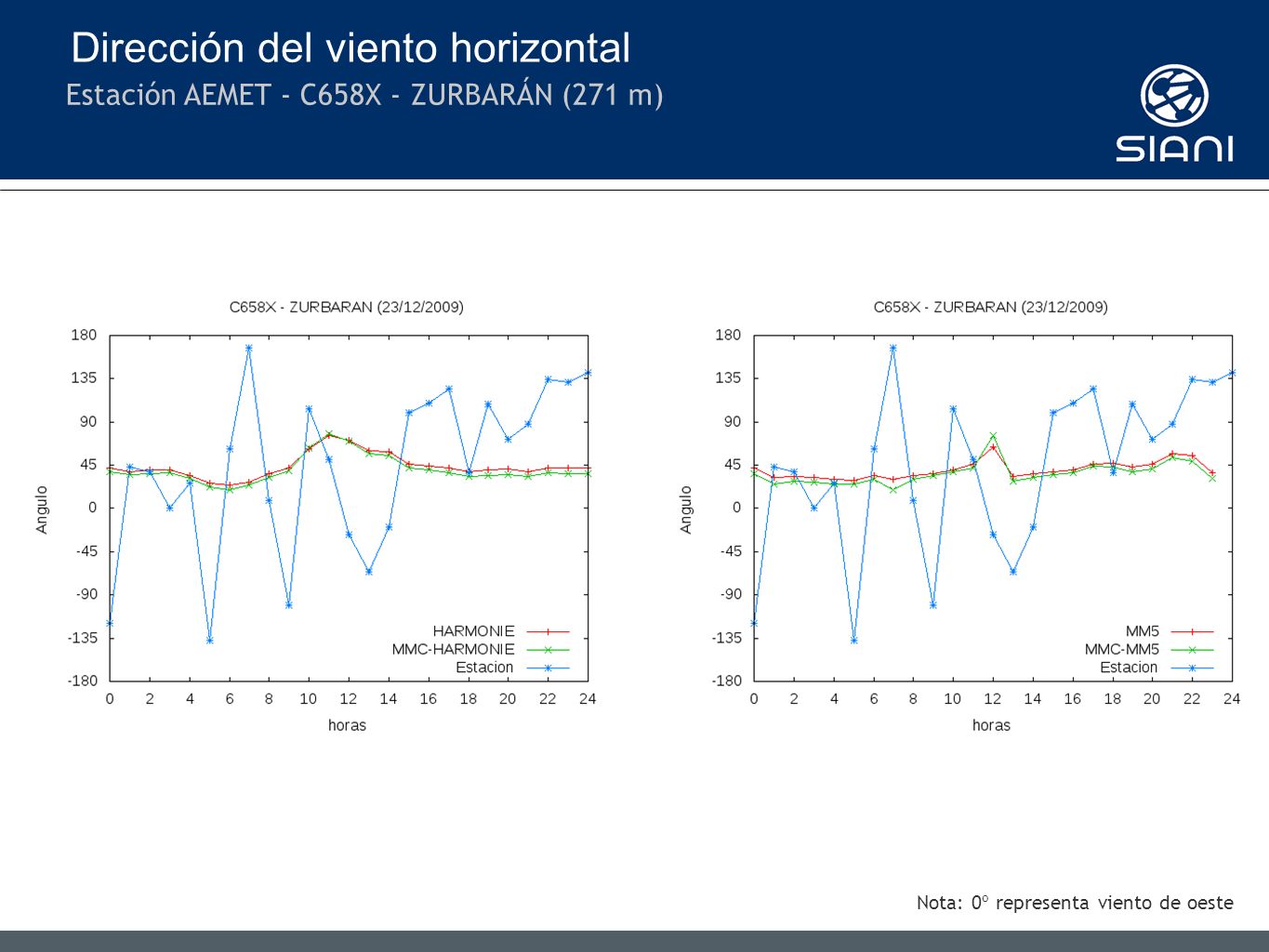

22 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C658X - ZURBARÁN (271 m)

23 Módulo del viento horizontal Estación AEMET - C659H - SAN CRISTÓBAL (6 m)

24 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C659H - SAN CRISTÓBAL (6 m)

25 Módulo del viento horizontal Estación AEMET - C669B - GRANJA AGRÍCOLA (96 m)

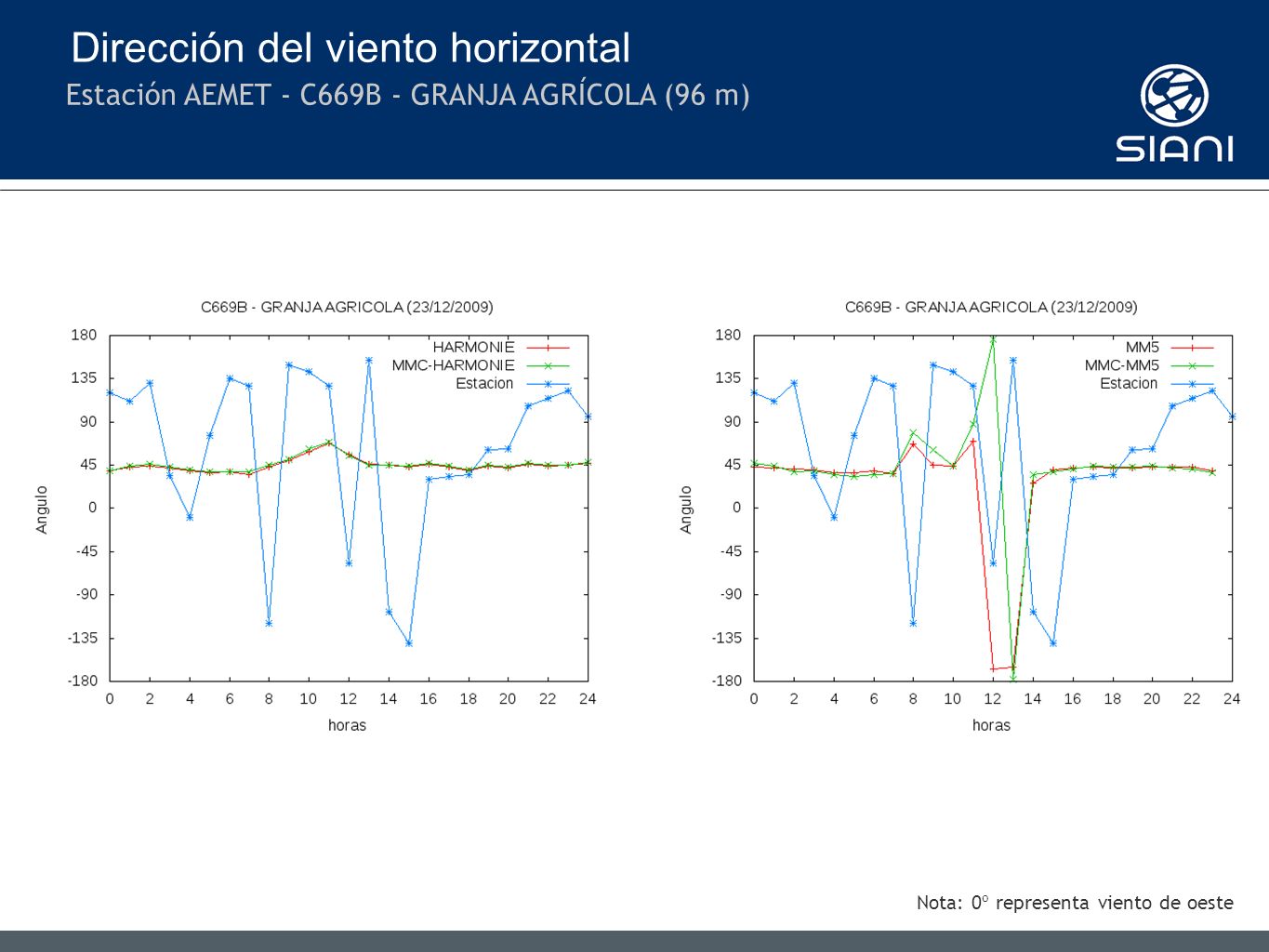

26 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C669B - GRANJA AGRÍCOLA (96 m)

27 Módulo del viento horizontal Estación AEMET - C689E - MASPALOMAS (0 m)

28 Dirección del viento horizontal Nota: 0º representa viento de oeste Estación AEMET - C689E - MASPALOMAS (0 m)

29 Módulo del viento horizontal Estación ITC - GC13 - EL LASSO (223 m)

30 Dirección del viento horizontal Estación ITC - GC13 - EL LASSO (223 m)

31 Módulo del viento horizontal Estación ITC - GC19 - AMAGRO (311 m)

32 Dirección del viento horizontal Estación ITC - GC19 - AMAGRO (311 m)

33 Módulo del viento horizontal Estación ITC - GC29 - DEPURADORA JINÁMAR (6 m)

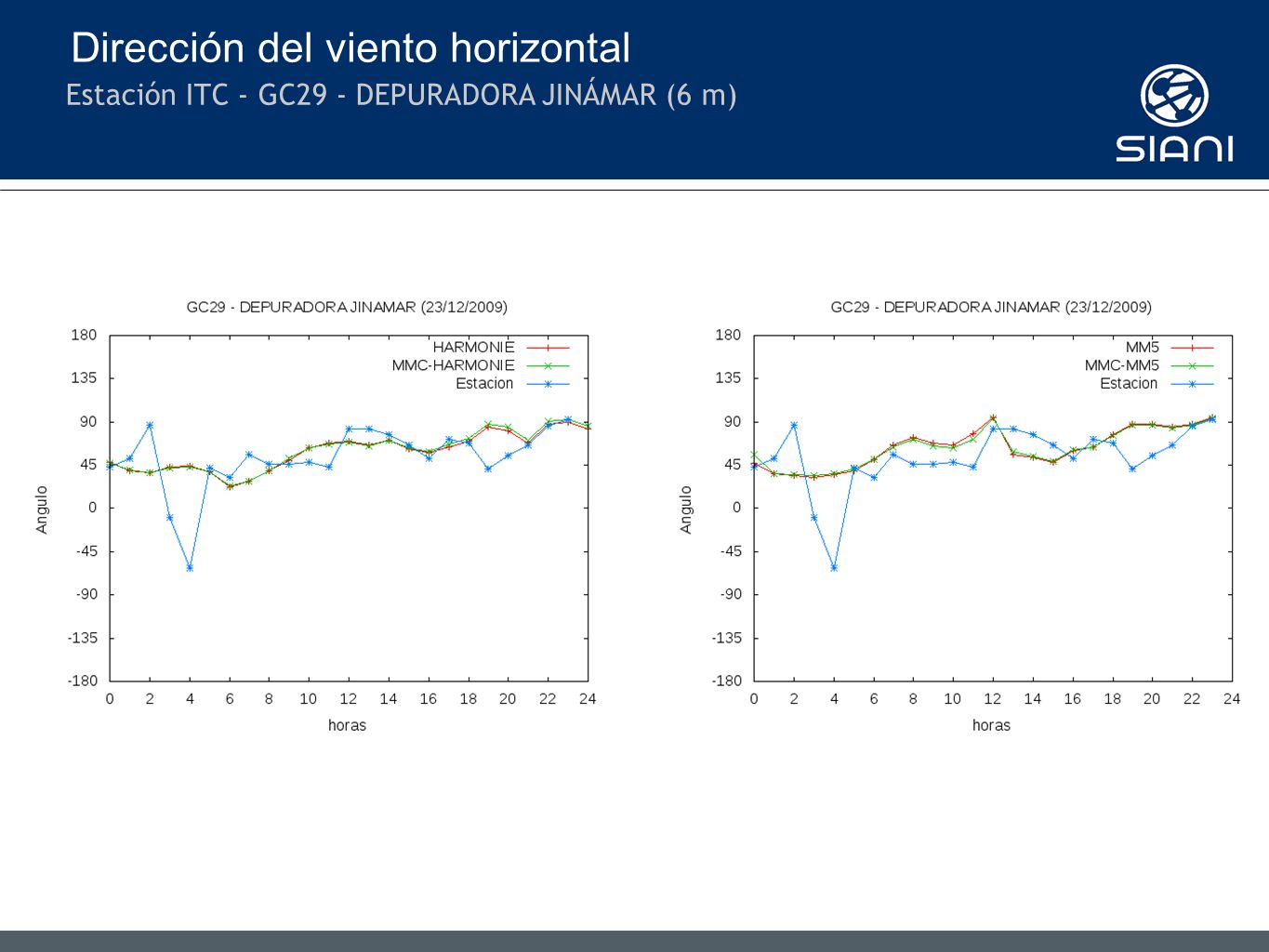

34 Dirección del viento horizontal Estación ITC - GC29 - DEPURADORA JINÁMAR (6 m)

35 Módulo del viento horizontal Estación ITC - GC36 - ARUCAS DESALADORA (14 m)

36 Dirección del viento horizontal Estación ITC - GC36 - ARUCAS DESALADORA (14 m)

37 Módulo del viento horizontal Estación ITC - GC52 - PICO GORRA (1906 m)

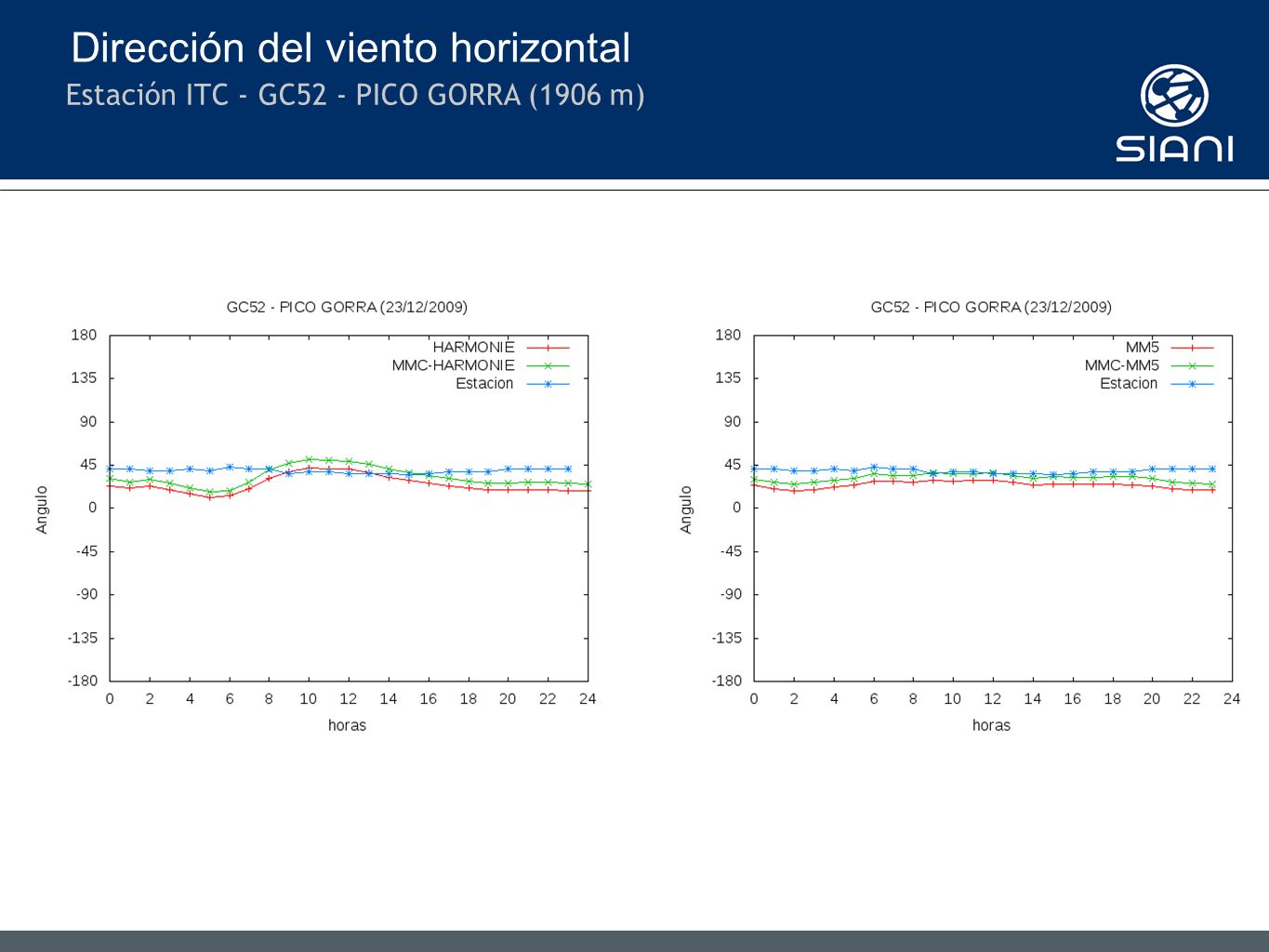

38 Dirección del viento horizontal Estación ITC - GC52 - PICO GORRA (1906 m)

39 Módulo del viento horizontal Estación ITC - GC54 - LAS BURRAS (0 m)

40 Dirección del viento horizontal Estación ITC - GC54 - LAS BURRAS (0 m)

41 Módulo del viento horizontal Estación ITC - GCXX - POZO IZQUIERDO (8 m)

42 Dirección del viento horizontal Estación ITC - GCXX - POZO IZQUIERDO (8 m)

43 Comentarios En general, existe sobreestimación del MMC frente a HARMONIE y MM5 –Estudiar vías para calibrar el MMC (ajuste de, mejoras en la adaptación de la malla, estudio de otras técnicas de interpolación, incorporación de más información del modelo meteorológico,...) –¿ Viento suelo modelo meteorológico viento suelo MMC ? Las mayores diferencias (módulo y dirección) entre el modelo meteorológico y MMC se observan en zonas de mayor irregularidad orográfica. La mayor parte de las estaciones (AEMET y ITC) están en zonas cercanas a la costa con poca variación orográfica Variaciones importantes en dirección en zonas abruptas, a tener en cuenta en estudios de dispersión de contaminantes Considerar posibles errores en las medidas de las estaciones Aplicación de algoritmos genéticos para ajustarse a datos del pasado (meteorológicos y observados) en zonas localizadas de interés
