Radiología del Perro: cabeza (by Louise White) Haz click en el esqueleto para acceder Qué necesito conocer?

Presentaciones similares


Presentación del tema: "Radiología del Perro: cabeza (by Louise White) Haz click en el esqueleto para acceder Qué necesito conocer?"— Transcripción de la presentación:

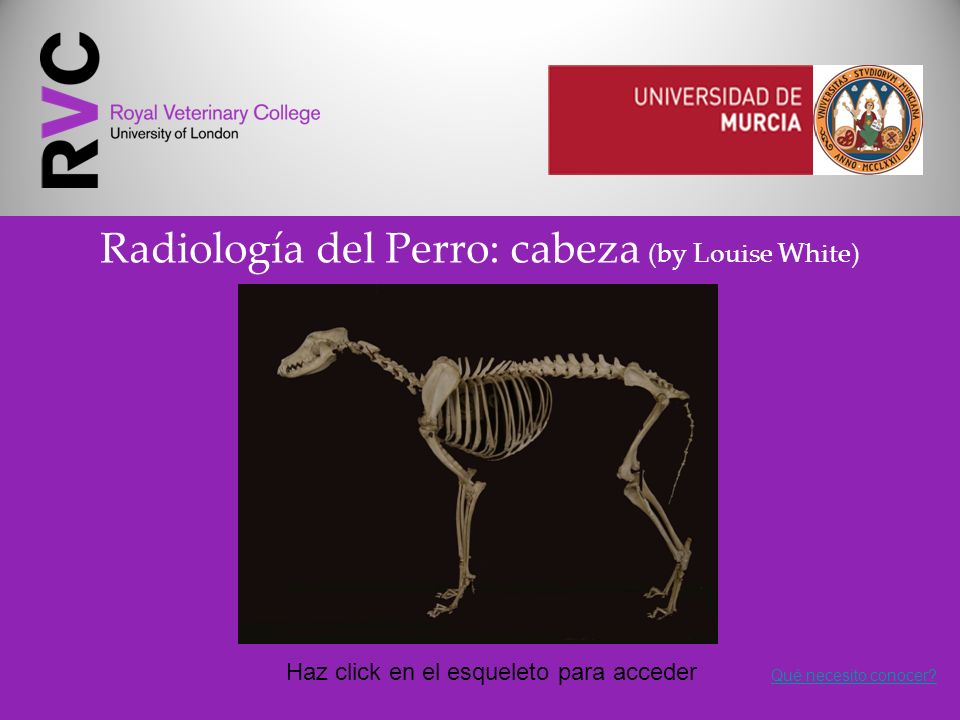

1 Radiología del Perro: cabeza (by Louise White) Haz click en el esqueleto para acceder Qué necesito conocer?

2 Cabeza Bulla Timpánica MandíbulaCavidades nasales Laringe Cráneo Senos frontales

3 Cabeza : vista Ventrodorsal (V-D) Cabeza joven: vista Lateral Cabeza: vista V-D, nuca Cabeza: vista Lateral, nuca

4 Calavera: Vista V-D Pantalla completa Etiquetas Muestra comparativa Con el fin de evitar la superposición de estructuras, el tubo endotraqueal ha sido retirado. Intente identificar la rama de la mandíbula, los arcos cigomáticos, los conductos auditivos y el atlas.

5 Apófisis angular Apófisis condilar Agujero alar rostral Mandíbula Sínfisis Intermandibular Cóndilo occipital Apofisis paracondilar Bulla timpánica Agujero carotideo (rasgado) Agujero oval Arco cigomático Apófisis coronoidea Agujero mentoniano Muestra comparativa

6 Etiquetas Comparar con el modelo

7 Pantalla completa Muestra comparativa

8 Sin etiquetas Concha nasal Conchas etmoidales H. terigoideo Conducto auditivo Apófisis paracondilar Alas del atlas Art. atlantoaxial 4º premolar superior Vómer Arco cigomático Apófisis coronoidea de la mandíbula Apófisis angular de la mandíbula Art. temporomandibular Bulla timpánica 2ª vértebra cervical (axis) Apófisis cigomática del hueso temporal H. Frontal Agujero yugular Cóndilo occipital Pabellón auricular Borde medial de la órbita Art.atlantooccipital Borde medial de la mandíbula Apófisis condilar de la mandíbula

9 Calavera joven: Vista lateral Pantalla completa Etiquetas Modelo 1 Modelo 2 Esta radiografía muestra la imagen típica de una cabeza de perro vista lateralmente. El perro presenta un tubo endotraqueal para el mantenimiento de la anestesia. Dorsalmente al tubo se aprecia el paladar blando, separando la orofaringe y la nasofaringe.

10 Seno frontalBulbo olfatorioPaladar duro Cartílago del septo nasal M. geniogloso M. genihioideo Cuerpo de la lengua Paladar blandoBasihioidesEpiglotisEsófago M. largo del cuello M. recto ventral de la cabeza Orificio faringeo de la trompa auditiva Médula oblongada Puente 4º ventrículo Cerebelo Adherencia intertalamica Cuerpo calloso M. esternohioideo Hipófisis (glándula pituitaria)

11 = h. incisivo 2= Maxilar 3= h. lacrimal 4= h. frontal 5= h. parietal 6= h. occipital 7= h. temporal 8= h. basisfenoides 9= Mandíbula AB A=Atlas B=Axis Agujero infraorbitario Órbita Apófisis supraorbitaria (cigomática del h. frontal) Arco cigomático Apófisis paracondilar Meato acústico externo Apófisis retroarticular Apófisis condilar Apófisis coronoidea Apófisis angular Fosa terigopalatinaAgujero mentoniano Bulla timpánica

12 Etiquetas

13 Sin etiquetas H. incisivo Raíz del diente Paladar duro H. nasal Concha etmoidal Borde craneal de la órbita H. frontalSeno frontal Cavidad bucal Arco cigomático Apófisis coronoidea de la mandíbula Bulla timpánica Alas del atlas Tubo endotraqueal Mandíbula Paladar blando Apófisis condilar Aparato hioideo Bóveda craneal Cresta sagital

14 Cabeza: vista V-D, Bóveda craneal Pantalla completa Etiquetas Muestra Esta radiografía ventrodorsal del mismo perro, como en la anterior radiografía lateral, muestra una distinta opacidad, una línea ligeramente ondulada en el línea media, superpuesta en la nuca, que representa la línea media de la cresta sagital que se citaba en la vista lateral. Esta radiografía también nos ofrece una visión clara de los cóndilos de la mandíbula, los arcos cigomáticos y los canales auditivos externos.

15 Apófisis angular Apófisis condilar Agujero alar rostral Mandíbula Sínfisis mandibular Cóndilo occipital Apófisis paracondilar Bulla timpánica Agujero carotídeo (rasgado) Agujero oval Arco cigomático Apófisis coronoidea Agujero mentoniano Muestra comparativa

16 Etiquetas Comparar con el modelo

17 Pantalla completa Muestra

18 Sin etiquetas Mandíbula Concha nasal H. terigoideo Apófisis condilar de la mandíbula Aire dentro del meato acústico externo Alas del atlas Art. atlantoaxial Premolar inferior 4º Arco cigomático Apófisis coronoidea de la mandíbula Apófisis angular de la mandíbula Art. temporomandibular Bulla timpánica 2ª vértebra cervical (axis) H. frontal Borde medial de la órbita Agujero alar rostral y caudal Sutura sagital Tubo endotraqueal Primer molar superior Escotadura alar

19 Calavera: vista lateral, Bóveda craneal Pantalla completa EtiquetasMuestra En este perro, el seno frontal es relativamente grande y la cresta sagital se eleva dorsalmente, por lo que la cabeza parece mucho más alta, dando la impresión de que el cráneo es extremadamente grueso en este perro. En realidad solo ocurre que la cresta es gruesa, y los huesos del otro lado serán relativamente más finos. Comparado con los humanos en donde el cráneo es muy fino y donde los tejidos blandos que lo rodean son mínimos, la calavera y el cerebro del perro están bien protegidos por unos músculos masticadores grandes y por tanto es relativamente infrecuente que sean dañados como en los humanos. Esta buena posición en la vista lateral muestra las articulaciones temporomandibulares y las bullas timpánicas, las cuales se encuentran perfectamente superpuestas. También nos da una buena imagen del tubo endotraqueal en la cavidad bucal y su extensión a través de la laringe hacia la tráquea, el paladar blando y la nasofaringe.

20 = h. incisivo 2=Maxilar 3= h. lacrimal 4= h. frontal 5= h. parietal 6= h. occipital 7= h. temporal 8= h. basisfenoides 9= Mandíbula AB A=Atlas B=Axis Agujero infraorbitario Órbita Apófisis supraorbitaria (cigomática del h. frontal) Arco cigomático Apófisis paracondilar Meato acústico externo Apófisis retroarticular Apófisis condilar Apófisis coronoidea Apófisis angular Fosa terigopalatinaAgujero mentoniano Bulla timpánica

21 Etiquetas

22 Sin etiquetas Seno frontal Tubérculo dorsal del atlas Agujero lateral vertebral Alas del atlas Bulla timpánica Aparato hioideo Apófisis angular Apófisis condilar Apófisis retroarticular Paladar blando Raiz dentaria Tubo endotraqueal Paladar duro H. frontal Apófisis coronoidea Arco cigomático Sutura frontocigomática Axis Meato acústico externo Atlas

23 Senos frontales Senos frontales: vista R-Cd

24 Senos frontales: Vista R-Cd Pantalla completaEtiquetas Esta radiografía se ha hecho colocando al perro en decúbito prono y elevando su cabeza de manera que el paladar duro quede perpendicular. El haz de rayos X se ha centrado en los orificios nasales del perro, de manera que dicho haz pase a través de los senos frontales y también se proyecte a la zona dorsal de la bóveda del cráneo. Esta radiografía a veces suele resultar difícil de realizar correctamente, pero es una forma muy útil de examinar los senos frontales, los cuales suelen encontrarse afectados en perros por enfermedades nasales o traumas. Tener en cuenta que el septo de los senos frontales no es perfectamente simétrico; lo cual es una variante típica normal.

25 Labels

26 Sin etiquetas Seno frontal derecho Seno frontal izquierdo Apófisis cigomática del hueso frontal

27 Bulla timpánica Bulla timpánica: vista R-Cd, con la boca abierta

28 Bulla timpánica: Vista R-Cd, con la boca abierta Pantalla completaEtiquetas Esta otra radiografía ha sido hecha con el perro en decúbito prono. Esta vez la boca se mantiene ampliamente abierta y el rayo X incide directamente en el camino que forma el ángulo entre el maxilar y la mandíbula. Las estructuras redondeadas y delgadas radiopacas a cada lado de esta cavidad corresponden con las bullas timpánicas. En este perro la pared delgada de la bulla da una imagen a modo de pompa de jabón; en el gato se observa de igual forma. En muchas razas pequeñas de perros la bulla timpánica es relativamente pequeña y lisa. La alteración mas frecuente que afecta a la bulla timpánica es la otitis media; esto es visible radiograficamente como un aumento de la opacidad en la cavidad timpánica como resultado de la presencia de exudado y/o tejido de granulación. Frecuentemente la pared de la bulla es mas fina de lo normal como resultado de una inflamación crónica.

29 Etiquetas

30 Sin etiquetas Cavidad nasal Molar superior Porción petrosa del h.temporal Art. atlanto-occipital Mandíbula 2 ª vértebra cervical (axis) Art.atlantoaxial Bulla timpánica Nasofaringe Agujero yugular

31 Laringe Laringe: vista lateral Laringe: vista lateral, braquiocefálica

32 Laringe: Vista lateral Pantalla completaEtiquetas Muestra Esta radiografía de la laringe fue hecha en un perro anestesiado tras haber introducido el tubo endotraqueal, mostrándonos la orofaringe, nasofaringe, laringe y la parte craneal de la tráquea. En relación a estas estructuras se puede observar gas, sobre todo en los tejidos blandos circundantes. Los delicados huesos del aparato hioideo, los cartílagos laríngeos y los anillos traqueales (los cuales están parcialmente calcificados) también son visibles. Una radiografía como esta requerirá menor tiempo de exposición que una radiografía de la médula espinal a nivel cervical.

33 M. masetero H. estilohioides M. queratohioideo H.terigoideo Cartílago tiroideo M. tirohioideo Tráquea M. esternotiroideo M. cricotiroideo M. hiogloso M. milohioideo M. estilogloso M. esternohioideo M. genihioideo Cuerpo de la lengua

34 Etiquetas

35 Sin etiquetas Bulla timpánica Atlas Alas del atlas 2ª vértebra cervical (axis) 3ª vértebra cervical 4ª vértebra cervical Paladar blando H. estilohioides H. epihioidesH. queratohioides Epiglotis H. basihioides Cartílago aritenoideo Cartílago tiroideo Cartílago cricoideo Aire en el esófago TráqueaAnillos traqueales H. terigoideo

36 Laringe: Vista lateral, braquiocefálica Pantalla completa Etiquetas Muestra 2 Radiografías de perros braquicefálicos como el Bulldog, Carlhino o Boston Terrier nos muestra por qué mucho de estos perros se ven afectados de sonidos respiratorios excesivos, ronquidos o disneas. En este punto, la tráquea es demasiado estrecha en relación al tamaño del perro y las vías aéreas superiores a través de la laringe y nasofaringe están virtualmente obliteradas por el colapso que provocan los tejidos blandos circundantes. El síndrome de obstrucción aérea braquiocefálico (BOAS) es el nombre que se le ha dado a los problemas asociados a este tipo de malformación congénita. Muestra 1

37 Cerebelo Puente Senos frontales Nasofaringe Paladar duro Septo nasal (cartílago) Cuerpo de la lengua Mandíbula M. geniogloso M. genihioideo Paladar blando Aparato hioideo Epiglotis Cartílago tiroideo Tráquea

38 = h. nasal 2= h. incisivo 3= Maxilar 4= h. lacrimal 5= h. frontal 6= h. parietal 7= h. occipital 8= h. temporal 9= Mandíbula Agujero infraorbitario Órbita Supraorbital process Arco cigomático Apófisis paracondilar Meato acústico externo Apófisis retroarticular Apófisis condilar Apófisis coronoidea Apófisis angular Fosa terigopalatina Agujero mentoniano Bulla timpánica Sutura frontocigomática Cresta sagital externa

39 Etiquetas

40 Sin etiquetas AtlasAxis Tejido blando Aparato hioideo Tráquea Espina de la escápula Art.escápulohumer al (hombro) Húmero

41 Mandíbula Mandíbula: vista V-D

42 Mandíbula: Vista V-D Pantalla completaEtiquetas Situando al perro en decúbito prono y posicionando la placa radiográfica en la cavidad oral para una proyección ventrodorsal podremos conseguir una imagen de la parte rostral de la mandíbula. Al igual que en la proyección dorsoventral intra-oral, la cual es muy útil para examinar la cavidad nasal, esta radiografía proporciona una imagen muy buena de la mandíbula sin la superposición de otras estructuras. Citar la variación que pueda existir en la forma y el tamaño de los incisivos, una característica sin importancia alguna. Esto también ocurre en la mandíbula ya que a cada lado de la sínfisis mandibular el hueso tiene un apariencia áspera o encrespada, lo cual es normal.

43 Etiquetas

44 Sin etiquetas Incisivo inferior 1º incisivo inferior 2º Incisivo inferior 3º Premolar inferior 1º Canino inferior Premolar inferior 2º Premolar inferior 3º Premolar inferior 4º Molar inferior 1º Sínfisis mandibular

45 Cavidad nasal Cavidad nasal: vista D-V, perro joven Cavidad nasal: vista D-V Cavidad nasal: vista D-V, dolicocefálico Cavidad nasal: vista D-V, braquiocefálico Cavidad nasal: vista lateral Dacriorinocistografía: vista lateral

46 Cavidad nasal: vista D-V, perro joven Pantalla completa EtiquetasMuestra Una forma excelente para examinar la cavidad nasal del perro y del gato consistiría en colocar la placa radiográfica dentro de la cavidad oral y hacer una radiografía dorsoventral, de manera que solamente apareciese en la imagen dicha cavidad. Esta imagen nos permite apreciar ciertos detalles como las estructuras situadas tanto a la izquierda como a la derecha. Se puede observar que la cavidad nasal está repleta en su interior de numerosas estructuras diminutas lineales orientadas de forma paralela en relación a la línea media en su parte rostral. Estas pequeñas líneas radiopacas se corresponden anatómicamente con los etmoturbinados (conchas etmoidales) y su mucosa. Este es un perro joven; posee la dentición permanente, aunque en los dientes de los adultos aparece un hueco porque la cavidad pulpar es muy amplia y la dentición es muy fina. Con el paso del tiempo esta cavidad del diente disminuye en tamaño y por ello la apariencia de los dientes resulta más dura.

47 Canino Premolares superiores 1º a 4º Incisivos superiores 1º a 3º Sutura interincisiva Cisura palatina Molares superiores 1º y 2º Arco cigomático H. terigoideo Agujero alar rostral Agujero oval Bulla timpánica Apófisis paracondilar Coanas H. presfenoides H. basisfenoides Agujero rasgado Agujero yugular Canal del n.hipogloso Cóndilo occipital Muestra comparativa

48 Etiquetas Muestra comparativa

49 Pantalla completa Muestra

50 Sin etiquetas Orificio nasal Sutura interincisiva Cisura palatina Concha nasal dorsal y ventral superpuestas Concha etmoidal Receso maxilar Diente canino Cavidad pulpar Premolares superiores 1º a 4º Molar superior 1º Incisivos superiores 1º a 3º

51 Cavidad nasal: Vista D-V Pantalla completa EtiquetasMuestra Esta es una radiografía similar a la descrito anteriormente, en la que se puede apreciar que se trata de un perro mesocefálico. Este perro es ligeramente más adulto que el anterior puesto que es evidente que la cavidad del diente es más pequeña.

52 Canino Premolar superior 1º a 4º Incisivos superiores 1ºa 3º Sutura interincisiva Cisura palatina Molar superior 1º y 2º Arco cigomático H. terigoideo Agujero alar rostral Agujero oval Bulla timpánica Apófisis paracondilar Coanas H. presfenoides H. basiesfenoides Agujero rasgado (canal carotídeo) Agujero yugular Canal del n. hipogloso Cóndilo occipital Muestra comparativa

53 Etiquetas Muestra comparativa

54 Pantalla completaMuestra

55 Sin etiquetas Orificio nasal Sutura incisiva Cisura palatina Concha nasal dorsal y ventral superpuesta Concha etmoidal Receso maxilar Canino Cavidad pulpar Premolar superior 4º

56 Cavidad nasal: vista D-V, dolicocefálico Pantalla completaEtiquetasMuestra En un perro con una nariz muy larga, la cavidad nasal es relativamente alargada y suele ser frecuente que presente problemas debido a amplios diastemas entre el primer y tercer premolar.

57 Canino Premolares superiores 1º a 4º Incisivos superiores 1-3 Sutura interincisiva Cisura palatina Molares superiores 1º y 2º Arco cigomático H. terigoideo Agujero alar rostral Agujero oval Bulla timpánica Apófisis paracondilar Coanas H. presfenoides H. basisfenoides Agujero rasgado (canal carotídeo) Agujero yugular Canal del n. hipogloso Cóndilo occipital Muestra comparativa

58 Etiquetas Muestra comparativa

59 Pantalla completaMuestra

60 Sin etiquetas Nariz (orificios nasales) Sutura interincisiva Cisura palatina Concha nasal dorsal y ventral superpuestas Concha etmoidal Canino Premolar superior 1º Molar superior 1º Incisivos superiores 1º a 3º Premolar superior 4º Molar superior 2º Espacio entre 1 er y 2º premolar

61 Cavidad nasal: vista D-V, braquiocefálico Pantalla completa EtiquetasMuestra Esta radiografía de la cavidad nasal pertenece a un Bulldog y en ella podemos apreciar un acortamiento acusado de dicha cavidad, por lo que podremos compararla con las otras radiografías de perros mesocefálicos y dolicocefálicos. Junto a este acortamiento aparece un incremento de la opacidad en las estructuras nasales porque la calavera es relativamente más pequeña en este punto y porque existe una gran cantidad de piel sobre la cara, formando pliegues. En estos perros la orientación de los dientes en la arcada maxilar suele ser anormal, en este ejemplo se puede observar el tercer premolar alineado transversalmente al maxilar.

62 Canino Premolares superiores 1º a 4º Incisivos superiores 1º a 3º Sutura interincisiva Cisura palatina Molar superior 1º y 2º Arco cigomático H. terigoideo Agujero alar rostral Agujero oval Bulla timpánica Apófisis paracondilar Coanas H. presfenoides H. basisfenoides Agujero rasgado (canal carotídeo) Agujero yugular Canal del n. hipogloso Cóndilo occipital Muestra comparativa

63 Etiquetas Muestra comparativa

64 Pantalla completaMuestra

65 Sin etiquetas Orificio nasal Sutura interincisiva Cisura palatina Concha nasal dorsal y ventral superpuestas Concha etmoidal Canino Premolares superiores 1º a 4º Molar superior 1º Incisivos superiores 1º a 3º Molar superior 2º

66 Cavidad nasal: Vista lateral Pantalla completa Etiquetas La cavidad nasal del perro requiere una menor dosis de radiación que las partes delgadas de la calavera porque contiene gran cantidad de aire y huesos relativamente más delicados, algunas veces se hacen radiografías específicamente de una mitad de la región nasal. Un problema de estas radiografías es que se superponen los lados derecho e izquierdo. Muchos perros con afecciones nasales tiene lesiones asimétricas incluso unilatelares, las cuales son difíciles de reconocer en una visión lateral donde se superponen con las zonas no afectadas o normales. Esto mismo ocurre en el caso de los senos frontales.

67 Etiquetas

68 Sin etiquetas H. inscisivo Raíz dental del canino Paladar duro H. nasal Concha etmoidal Borde craneal de la órbita H. frontal Seno frontal Cavidad oral Arco cigomático Apófisis coronoides de la mandíbula Molar superior 1º Molar superior 2º Premolar superior 4º Premolar superior 3º Premolar superior 2º Premolar superior 1º Canino Incisivo superior 1º Incisivo superior 2º Incisivo superior 3º

69 Dacriorrinocistografía: Vista lateral Pantalla completa Etiquetas Esta radiografía lateral del conducto nasolacrimal se ha realizado introduciendo un volumen pequeño de contraste medio a través de un catéter fino, insertado en el orificio del conductor nasolacrimal. En un perro normal el contraste fluirá cranealmente a través del conducto y drenará en la cavidad nasal como se puede observar en esta imagen. Con esta técnica podremos detectar cualquier obstrucción o alteración en el conducto nasolacrimal.

70 Etiquetas

71 Sin etiquetas Catéter introducido en el orificio del conducto nasolacrimal ventral Conducto nasolacrimal Drenaje del conducto en el suelo del vestíbulo nasal

72 ¿Qué necesito saber? Estudiantes pregrado: Este programa es un recurso para que usted pueda mejorar sus conocimientos anatómicos mientras se familiariza con la anatomía radiográfica normal Cada imagen es etiquetada mostrándonos diferentes detalles. Este recurso está diseñado como un instrumento de referencia para comprender ciertos conocimientos anatómicos y algunas de sus posibles alteraciones patológicas. Estudiantes postgrado: Este programa está diseñado para permitirle familiarizarse con la anatomía radiográfica normal mientras tiene la posibilidad de revisar e integrar sus conocimientos anatómicos. Cada radiografía está acompañada de un texto informativo y de una imagen del animal en la posición para dicha radiografía para ayudarle a entender cómo se realizó la imagen.
