Propagación del impulso nervioso 13 de marzo de 2008 Osvaldo Álvarez. Fisiologia General 2008, Clases, Cable.ppt.

Presentaciones similares


Presentación del tema: "Propagación del impulso nervioso 13 de marzo de 2008 Osvaldo Álvarez. Fisiologia General 2008, Clases, Cable.ppt."— Transcripción de la presentación:

1 Propagación del impulso nervioso 13 de marzo de 2008 Osvaldo Álvarez. Fisiologia General 2008, Clases, Cable.ppt

2 Las ilustraciones mostradas en clases están depositadas en: Fisiología General 2008, Clases Las guías de laboratorio y los programas de simulación de nervios y canales de iones, están en: Fisiología General, 2008, Guías

3 Lecturas complementarias del libro Biofísica y Fisiología Celular de Latorre et. al. Capítulo 8. La electricidad animal y los primeros pasos de la electrofisiología. Capítulo 3. Vías y modelos de transporte a través de membranas. Capítulo 9. El impulso nervioso. Capitulo 10. Canales de iones dependientes del potencial eléctrico. Capítulo 11. Biología molecular de los canales de iones.

4 Latorre Bezanilla

5 Además, de Francisco Bezanilla: The Nerve Impulse: Fisiologia General 2008, Lecturas, TheNerveImpulse.pdf

6 Dosidicus gigas

7

8 Simulación de la propagación del impulso nervioso Por Francisco Bezanilla:

9

10

11

12

13

14

15

16

17

18 a = 238 m Estímulo 10 A, 0.25 ms

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35 1.0 cm en 1 ms = 10 m/s

36 a = 20 m Estímulo 0.3 A, 0.25 ms a = 238 m Estímulo 10 A, 0.25 ms

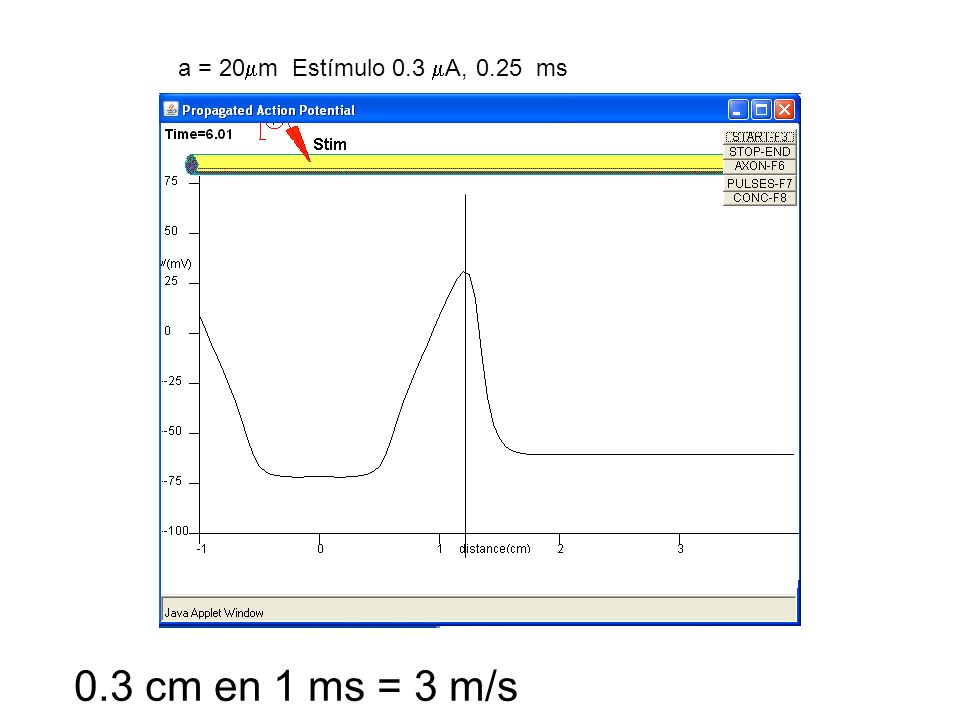

37 a = 20 m Estímulo 0.3 A, 0.25 ms

38

39 0.3 cm en 1 ms = 3 m/s

40 Teoría del cable La constante de espacio

41 Proyecto escolar Telégrafo

42 V R1R1 I R3R3 R2R2 R4R4

43 Morse code 1830 Señal de emergencia: Letter Frequency in the English Language e t a o i n s r h l d c u m f p g w y b v k x j q z

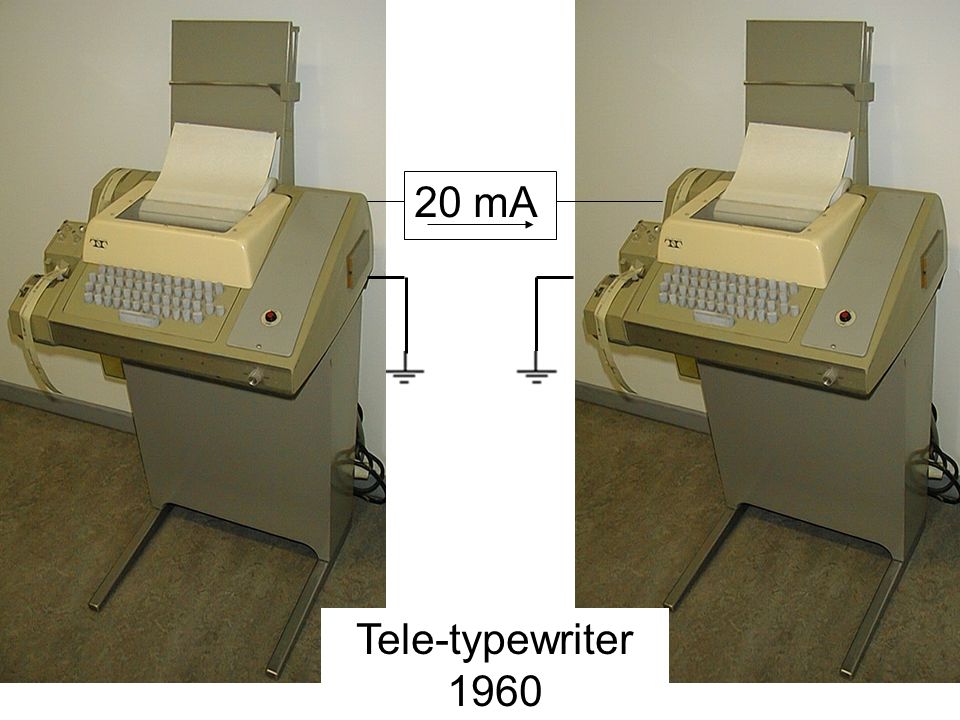

44 Tele-typewriter mA

45 A B C D E F G H I ASCII Table (7-bit) (se pronuncia asqui) (ASCII = American Standard Code for Information Interchange) 20 mA 0 mA110 bps Mark 1 Space 0

46 AVISO:La asistencia al trabajo de laboratorio se controla por la entrega del informe en antes de las 23:59 del lunes 24 de marzo. Mandar archivo *.zip y poner informe en el asunto de la carta. Máximo 1MB. No es obligación hacerlo en el laboratorio. El trabajo lo pueden hacer en su casa usando la guía.doc y el programa *.xls disponibles en

47 La ley de Ohm 20mA 100 km 1mm 2 ¿Qué diferencia de potencial se necesita para pasar 20 mA por un alambre de 1 mm 2 de sección y de 100 km de largo ? = resistencia específica o resistividad eléctrica l = longitud a = área

48 V ¿Cómo varía el potencial eléctrico a lo largo del cable?

49

50

51 El cable en el vacío V V V V V V

52 El cable en un medio conductor

53 V V V V V V

54 Resistencia interna y del aislante l a

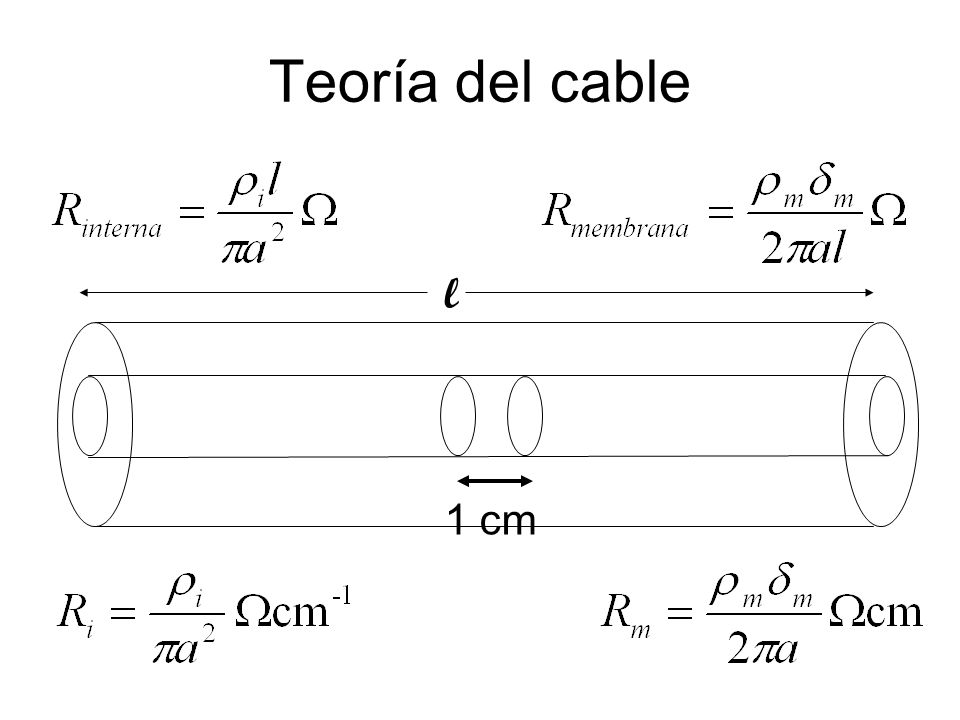

55 Teoría del cable l 1 cm

56 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud?

57 ¿Por qué es importante esta pregunta? Porque una despolarización de la membrana produce la excitación de la membrana. El impulso nervioso viaja a lo largo del axón porque una zona excitada puede excitar a una región vecina. La distancia de la nueva zona excitada depende de la distancia a que alcanza a propagarse pasivamente la despolarización. Cuanto más lejos se propague pasivamente la despolarización, más rápida será la conducción del impulso nervioso. Nota. El potencial propagado pasivamente se llama electrotono. V x

58 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud? Im Calcule la caída de voltaje entre el punto 1 y el punto Por la membrana se escapa una corriente Im

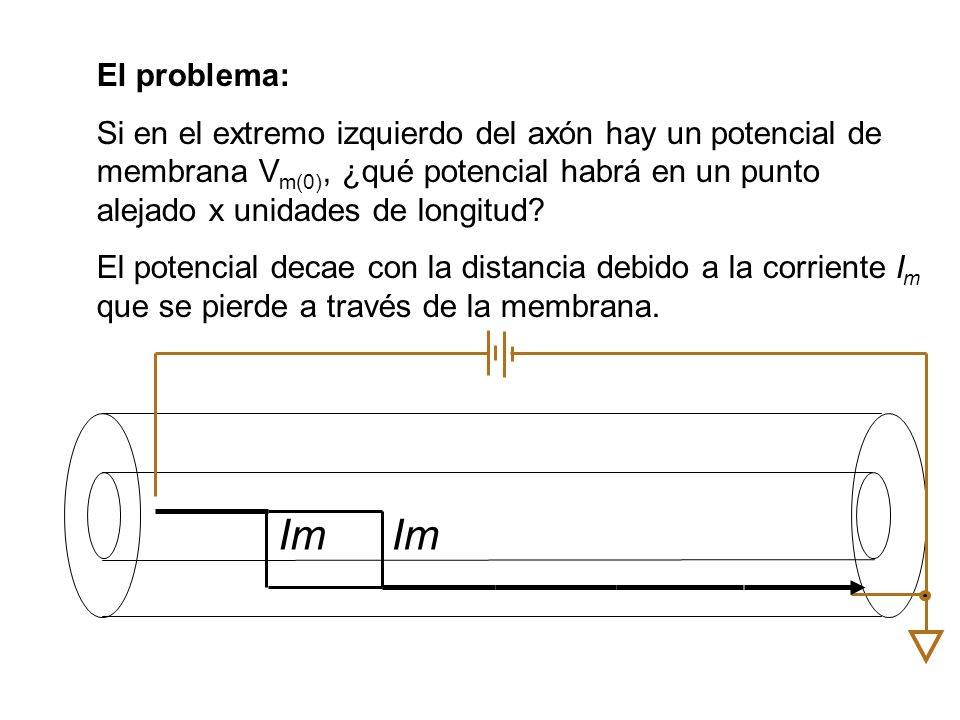

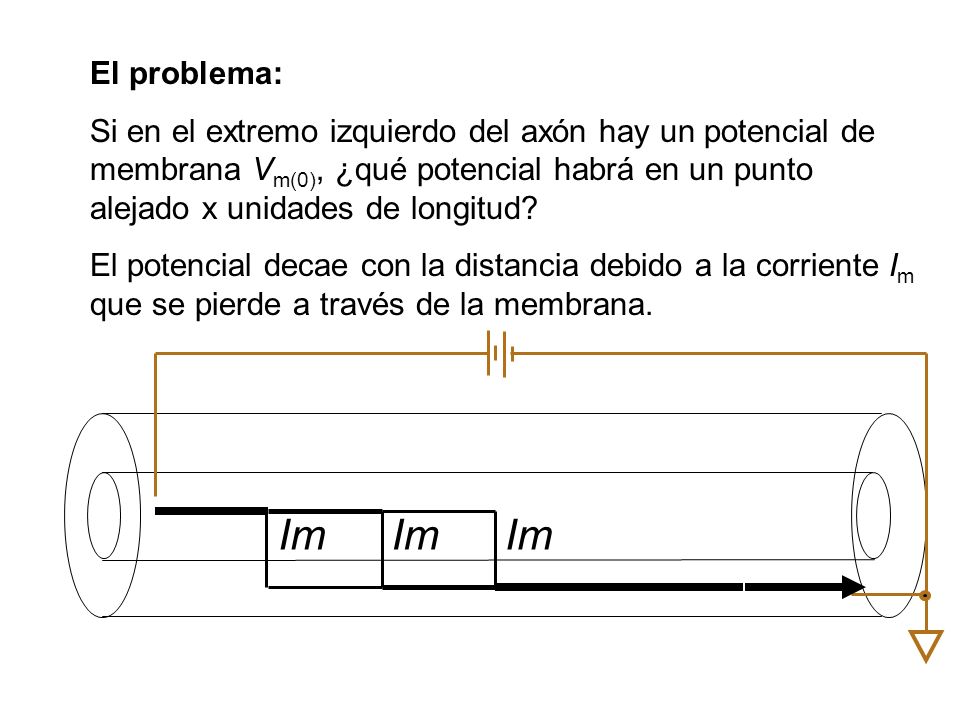

59 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud? El potencial decae con la distancia debido a la corriente I m que se pierde a través de la membrana. Im

60 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud? El potencial decae con la distancia debido a la corriente I m que se pierde a través de la membrana. Im

61 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud? El potencial decae con la distancia debido a la corriente I m que se pierde a través de la membrana. Im

62 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud? El potencial decae con la distancia debido a la corriente I m que se pierde a través de la membrana. Im

63 El problema: Si en el extremo izquierdo del axón hay un potencial de membrana V m(0), ¿qué potencial habrá en un punto alejado x unidades de longitud? ¿Será la igual la caída de potencial en todos los elementos de longitud a lo largo del axón?. Im 5Im4Im3Im2ImIm

64 La corriente axial interna x x+ x V i(x) = Potencial eléctrico interno en el punto x. (volt) I i = Intensidad de la corriente interna. (amper) R i = Resistencia de cada centímetro de axoplasma ( ohm/cm ) x = distancia ( cm ) V i(x) V i(x+ x)

65 La corriente axial externa x x+ x V o(x) = Potencial eléctrico externo en el punto x. (volt) I o = Intensidad de la corriente externa. (amper) R o = Resistencia de cada centímetro de líquido extracelular ( 0hm/cm ) x = distancia ( cm ) V o(x) V o(x+ x)

66 El potencial de membrana. El potencial eléctrico de la membrana, V m, es la diferencia entre el potencial eléctrico intracelular menos el extracelular en cada punto a lo largo del axón.

67 La corrientes axiales y el potencial de membrana.

68 La corriente que atraviesa la membrana. La intensidad de la corriente que atraviesa la membrana por cada centímetro de axón es I m(x) ( A / cm ). Se define como positiva la corriente de salida.

69 Balance de las corrientes x x+ x

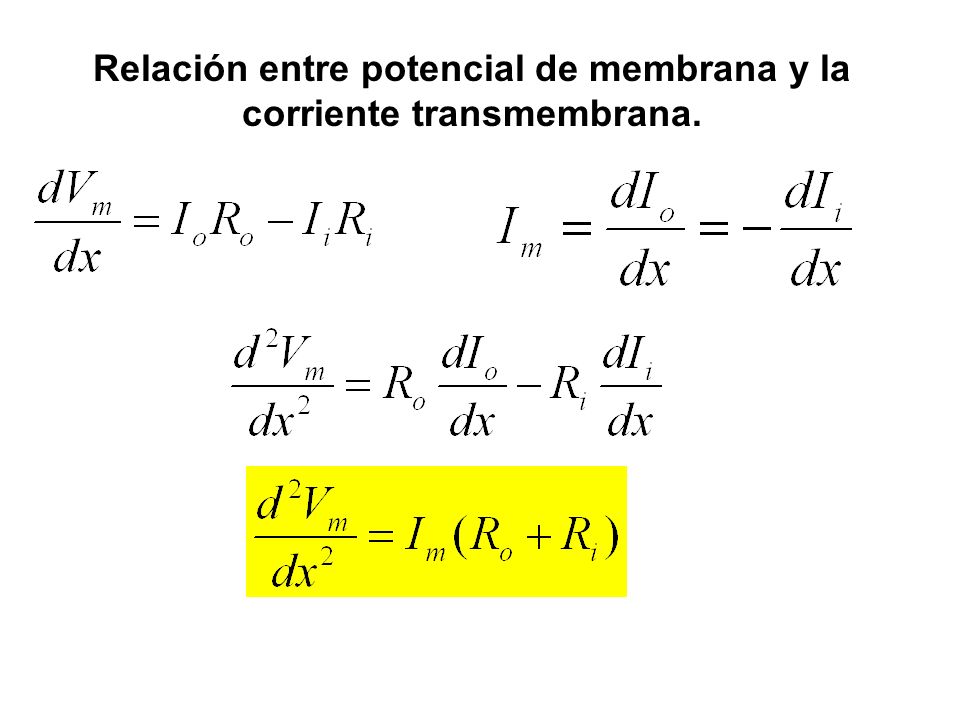

70 Relación entre potencial de membrana y la corriente transmembrana.

71 Relación entre V m y la corriente I m Reformulación de la ecuación diferencial Primera iteración

72 ¿Qué unidades tiene la razón (R o +R i )/R m ? cm -2, Constante de espacio, cm

73

74

75 Solución de la ecuación diferencial Sabemos que la solución tiene que ser de la forma Derivándola dos veces tenemos Eliminando la 2 a derivada y haciendo 2 1 / 2

76 Calcular el potencial a una distancia igual a la constante de espacio.

77

78

79

80

81

82

83 d d=5cm d=3cm Demuestre que tiende a para d Axón infinitamente largoAxón de largo d cm

84 Análisis de la constante de espacio para R i R o R m = Resistencia de 1 cm lineal de membrana ( cm). R i = Resistencia de 1 cm lineal de axoplasma ( cm -1 ). R m y R i dependen del radio del axón, a, (cm).

85 La resistencia específica del axoplasma, i, es la resistencia un trozo de 1cm 2 de sección y 1cm de longitud ( cm ). Para calcular la resistencia de un trozo de axoplasma ( ) es necesario dividir la resistencia específica por el área de la sección circular del axón y multiplicar por la longitud del trozo. l a La sección circular del cilindro es a 2, cm 2. La resistencia de un trozo de largo l es: i l/ a 2, ( ). La sección circular del cilindro es a 2, cm 2. La resistencia de un trozo de largo l es: i l / a 2, ( ). La resistencia de 1 cm lineal de axoplasma, R i, es i / a 2, ( cm -1 ).

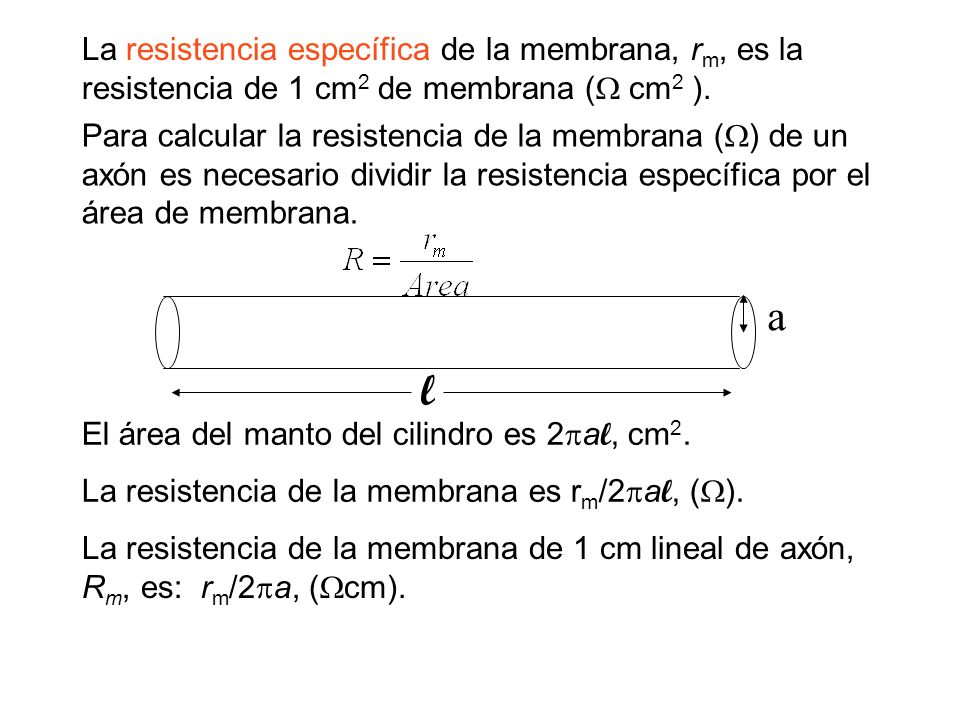

86 La resistencia específica de la membrana, r m, es la resistencia de 1 cm 2 de membrana ( cm 2 ). Para calcular la resistencia de la membrana ( ) de un axón es necesario dividir la resistencia específica por el área de membrana. El área del manto del cilindro es 2 al, cm 2. La resistencia de la membrana es r m /2 al, ( ). La resistencia de la membrana de 1 cm lineal de axón, R m, es: r m /2 a, ( cm). l a El área del manto del cilindro es 2 al, cm 2. La resistencia de la membrana es r m /2 a l, ( ).

87 Análisis de la constante de espacio para R i R o Como R m depende del radio del axón y R i depende del radio al cuadrado, entonces la constante de espacio debe depender del radio. Compare la velocidad de conducción de axones delgados y gruesos.

88 Datos para al axón de jibia. Capacidad eléctrica Fcm -2 (1) Cole, K. S. and H. J. Curtis (1939). J. Gen. Physiol. 22, 649–670 Resistencia específica de axoplasma 19.7 cm(2) Cole K. S. J Gen Physiol : Resistencia específica de axolema cm 2 (3). Haydon DA, Urban BW. J Physiol (London) : Calcular la constante de espacio para axones de jibia de 10, 100 y 1000 micrones de diámetro.

89 AVISO: Para confeccionar la lista de correo insistimos en solicitarle, a cada uno de ustedes, mandar una carta electrónica a poniendo la palabra informe en el tema o asunto del mensaje.

90 Teoría del cable La constante de tiempo

91 a = 238 m Estímulo 50 A 0.10 ms o 10 A por 40 ms 40 ms 100 s ¿La constante de espacio depende del tiempo?

92 0,2 ms 2 ms 0,4 ms 50 ms ¿La constante de espacio depende del tiempo?

93 Análisis de la corriente transmembrana I m Primera iteración

94 Condensador Carga, coulomb, C Capacidad, farad, F Un condensador tiene una capacidad de 1 farad si adquiere una diferencia de potencial de 1 volt al cargarlo con 1 coulomb.

95 --++ Condensador = dos medios conductores separados por un aislante m A m 2 0 Permitividad del vacío = F m -1 Constante dieléctrica del material que separa los dos medios conductores. A Área de las placas. m 2 Separación de las placas. m.

96 El medio extracelular y el medio intracelular, ambos conductores, separados por la membrana, aislante, forman un condensador eléctrico. Medio extracelular Medio intracelular Membrana aislante Espesor de la membrana Constante diléctrica de la membrana A Área de la membrana

97 Corriente de carga de un condensador

98 Análisis de la corriente transmembrana I m

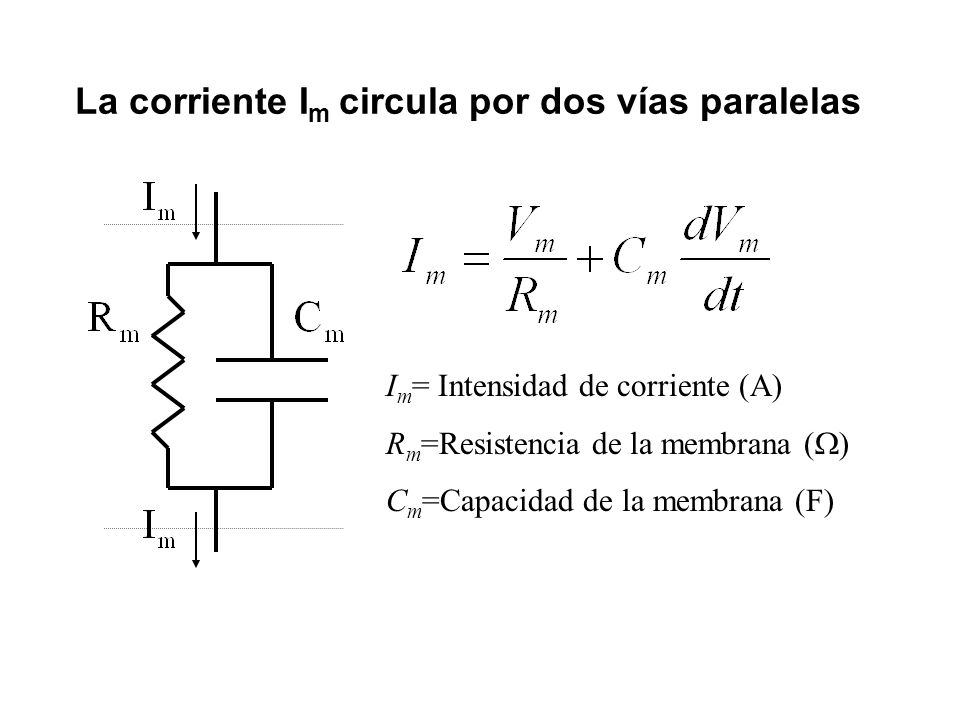

99 La corriente I m circula por dos vías paralelas I m = Intensidad de corriente (A) R m =Resistencia de la membrana ( ) C m =Capacidad de la membrana (F)

100 Para t dV/dt = 0 I = V /R V = IR

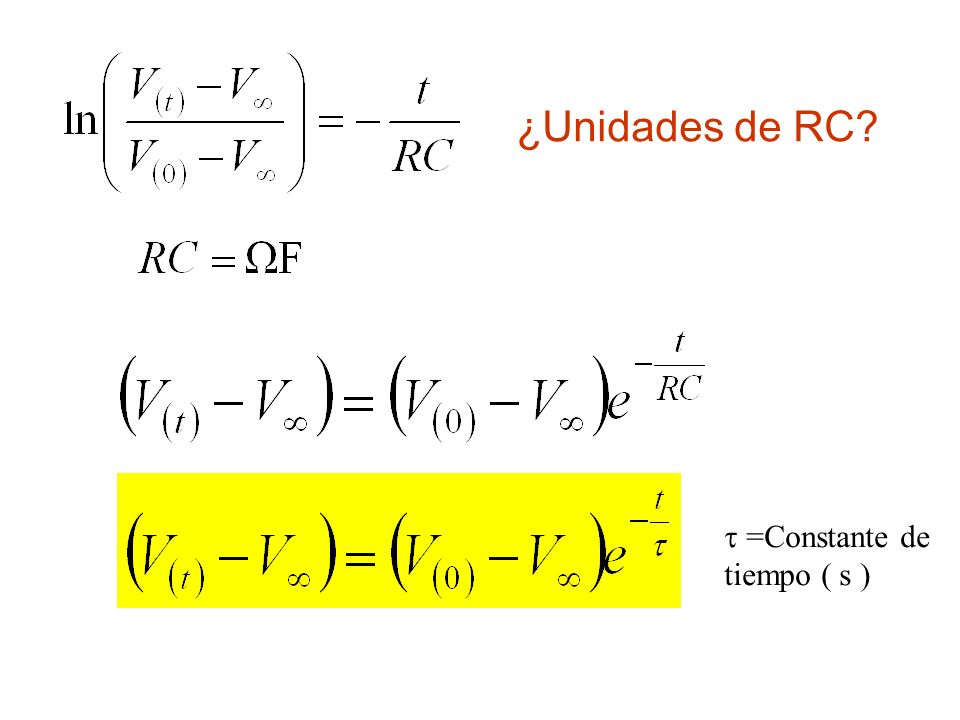

101 =Constante de tiempo ( s ) ¿Unidades de RC?

102 V ( ) V (0) I V -V o = IR R = (V -V o ) /I para I = 0,23 nA (V -V o ) = 23mV ¿La resistencia de la membrana? 100 M V (0)

103 Para t = RC e -t/RC = e -1 = 0,37 V (0) -V ( ) RC = 60 mseg ¿La capacidad de la membrana? 600 pF

104 Para las membranas celulares la capacidad por unidad de área es 1 F cm -2 C = F 0 = F m -1 = 2 A = 1 cm 2 = ?

105 l a Para 1 cm de axón ¿Cambia la constante de tiempo en función del radio del axón?

106 Balance de las corrientes x x+ x

107 La corrientes axiales y el potencial de membrana.

108 Relación entre potencial de membrana y la corriente transmembrana.

109 La corriente I m circula por dos vías paralelas I m = Intensidad de corriente (Acm -1 ) R m =Resistencia de la membrana ( cm) C m =Capacidad de la membrana (Fcm -1 )

110 Reformulación de la ecuación diferencial = Constante de espacio, cm. = Constante de tiempo, s.

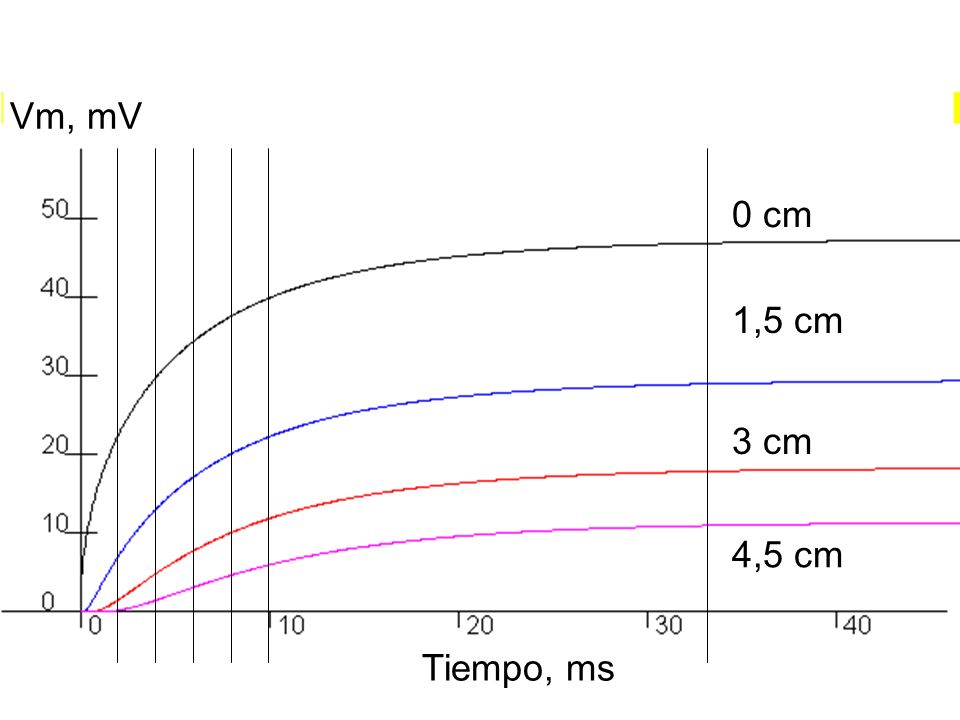

111 0 cm 1,5 cm 3 cm 4,5 cm Tiempo, ms Vm, mV

112

113 Electro micrografía de una sección longitudinal de un axón de un nervio periférico, con un nodo de Ranvier Vaina de mielina 200 nm Membrana nodal del axón. 4 nm Citoplasma del axón

114 Calcule el número de moles de iones Na + necesarios para despolarizar, desde -60 a +40 mV, 1 cm lineal de un axón de 0.5 m de diámetro. 1.Con vaina de mielina 2.Sin vaina de mielina Si el espesor de la membrana axonal es 2 nm, y el de la vaina de mielina es 200 nm

115
