1 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II FISIOLOGÍA CELULAR Capítulo 6 Potenciales de acción

2 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.1 Un potencial de acción (trazo rojo) y los cambios subyacentes de la conductancia de membrana para Na + (trazo azul) y K + (trazo beige). Modificada con autorización de Landowne D: Cell Physiology.New York: Lange Medical Books/McGraw-Hill, 2006.)

3 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.2 El ciclo de retroacción positiva del potencial de acción. El ciclo es iniciado por una despolarización, y continúa hasta que todos los canales de sodio se han activado. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

4 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.3 Los canales de sodio pueden estar en estados funcionales diferentes. Una despolarización primero hace que el canal cambie desde el estado en reposo hacia los estados activado y abierto, y más tarde al estado desactivado. Se requiere repolarización para ir desde el estado desactivado de regreso hacia el estado en reposo. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

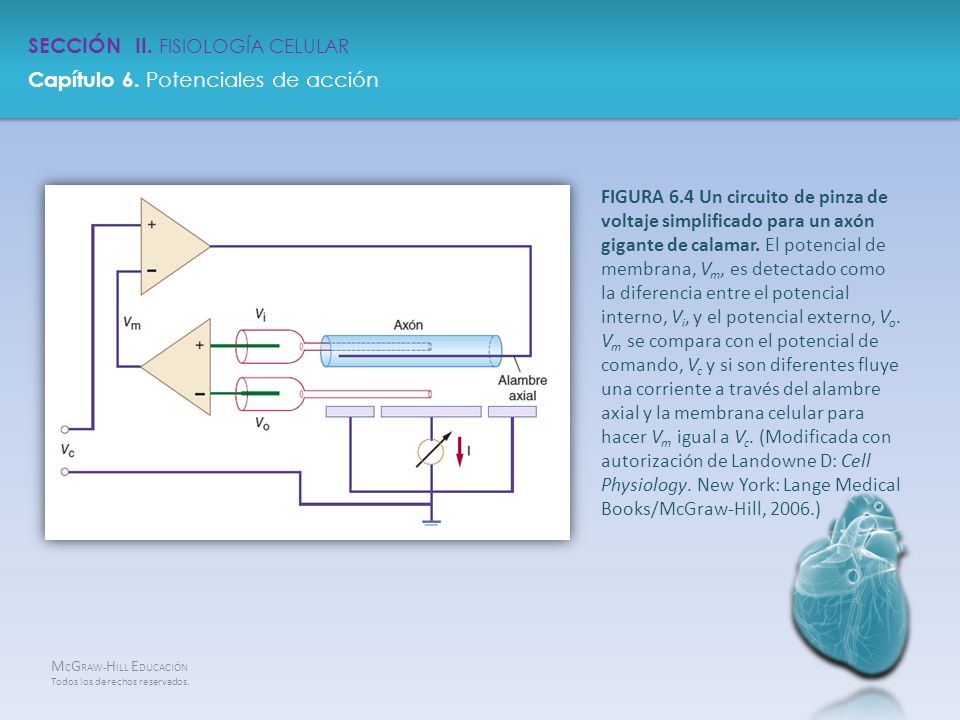

5 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.4 Un circuito de pinza de voltaje simplificado para un axón gigante de calamar. El potencial de membrana, V m, es detectado como la diferencia entre el potencial interno, V i, y el potencial externo, V o. V m se compara con el potencial de comando, V c y si son diferentes fluye una corriente a través del alambre axial y la membrana celular para hacer V m igual a V c. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

6 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.5 Las corrientes de membrana (trazo inferior) en respuesta a un impulso de pinza de voltaje (trazo superior). I c, corriente de capacidad; I g, corriente de compuerta; I Na, corriente de sodio; I K, corriente de potasio. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

7 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.6 La separación de corrientes al cambiar las soluciones. Las abreviaturas significan lo mismo que las de la figura 6-5. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

8 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.7 Las respuestas de corriente (trazos superiores) a pasos de voltaje de amplitud variable (trazos inferiores). No se muestran estados transitorios de corriente de capacidad. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

9 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.8 La recuperación luego de desactivación mostrada mediante un experimento de dos impulsos con cantidades diferentes de tiempo al potencial de reposo entre impulsos. No se muestran estados transitorios de corriente de capacidad. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

10 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.9 Los periodos refractarios absoluto y relativo. El eje del tiempo empieza con un potencial de acción. Durante el periodo refractario absoluto, ningún estímulo, independientemente de qué tan grande sea, puede desencadenar un segundo potencial de acción. Durante el periodo refractario relativo puede desencadenarse un segundo potencial de acción, pero requiere un estímulo de mayor magnitud que el que se requiere en el estado de reposo. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

11 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.10 El efecto de la mielinización sobre la diseminación longitudinal de corriente. En el diagrama superior se muestra el Na + entrando (flecha a color) en un nodo de Ranvier, y las asas de corriente asociadas se muestran en negro. En un nervio no mielinizado (diagrama inferior) ocurren las mismas asas de corriente, pero en una distancia más corta; por ende, el potencial de acción se propaga con mayor lentitud. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

12 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.11 Potenciales de acción registrados externamente. Izquierda: potencial de acción bifásico registrado a partir de un axón intacto. Derecha: potencial de acción monofásico apuntado cerca del sitio de una lesión por aplastamiento. El potencial se mide entre los dos círculos que se muestran arriba de cada diagrama. Los números en los trazos indican la cronología del diagrama asociado arriba. La región en color dentro de la célula nerviosa se propaga de izquierda a derecha. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

13 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.12 Un potencial de acción compuesto. Izquierda: rapidez de barrido alta. Derecha: rapidez de barrido más baja, ganancia vertical más alta. Las letras se refieren a grupos de axones específicos dentro del nervio. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

14 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.13 Un potencial de acción de célula muscular ventricular (trazo superior) y sus corrientes iónicas subyacentes. Las corrientes I Na e I Ca son hacia adentro, y la corriente I K es hacia afuera. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

15 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.14 Los potenciales de acción del nodo SA (trazo superior) y sus corrientes subyacentes. Las corrientes I f e I ca son hacia adentro, y la corriente I Na es hacia afuera. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)

16 M C G RAW- H ILL E DUCACIÓN Todos los derechos reservados. SECCIÓN II. FISIOLOGÍA CELULAR Capítulo 6. Potenciales de acción FIGURA 6.15 Los efectos de la norepinefrina sobre potenciales de acción de células musculares ventriculares. (Modificada con autorización de Landowne D: Cell Physiology. New York: Lange Medical Books/McGraw-Hill, 2006.)
