2. Materiales 2.4 Propiedades Electrodinámicas Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. Objetivos:

Presentaciones similares


Presentación del tema: "2. Materiales 2.4 Propiedades Electrodinámicas Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. Objetivos:"— Transcripción de la presentación:

1 2. Materiales 2.4 Propiedades Electrodinámicas Comprender la forma reaccionan los distintos materiales que se emplean en la practica profesional. Objetivos: www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 Dr. Willy H. Gerber Instituto de Fisica Universidad Austral Valdivia, Chile

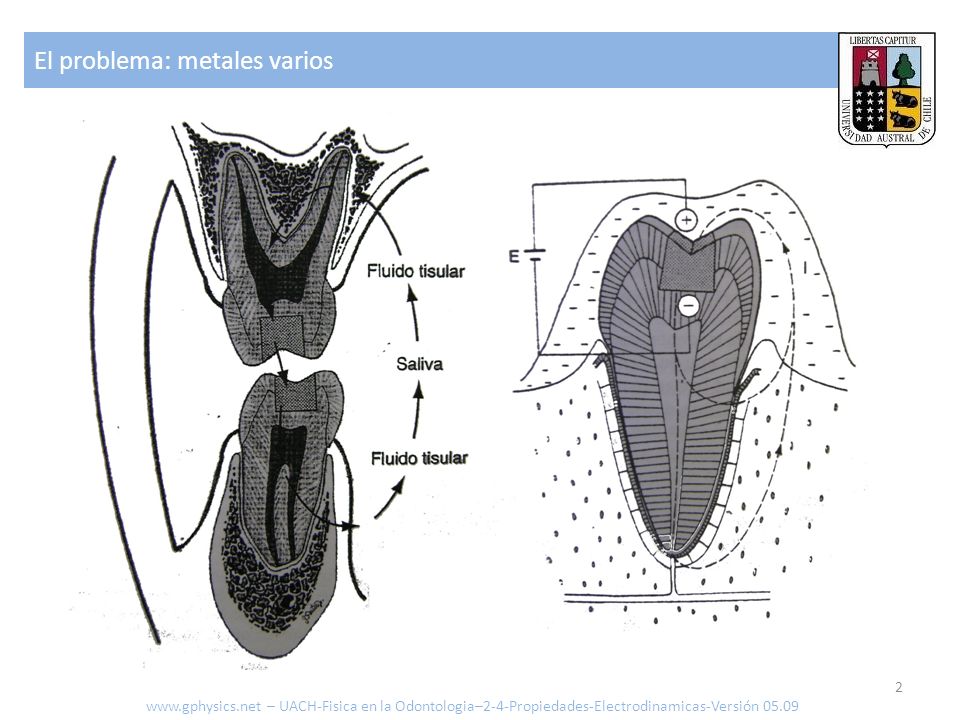

2 El problema: metales varios 2 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

3 Reacción entre el medio y los metales 3 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 Electrolisis

4 Reacción en medio acuoso 4 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

5 Cargas y su comportamiento 5 Las cargas son discretas, múltiplos de la carga elemental e = 1.6 x 10 -19 C (Coulomb) la carga de un electrón www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

6 Carga y fuerza de Coulomb 6 Fuerza [N] Carga [C: Coulomb] Carga de test [C:Coulomb] Distancia Carga – Carga test [m] Constante de campo = 8.85x10 -12 C 2 /Nm 2 Numero dieléctrico (en caso de que el medio se polarice) Campo Eléctrico [N/C=V/m (V: Volt)] Charles Coulomb www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 Carga [C: Coulomb] Carga de test

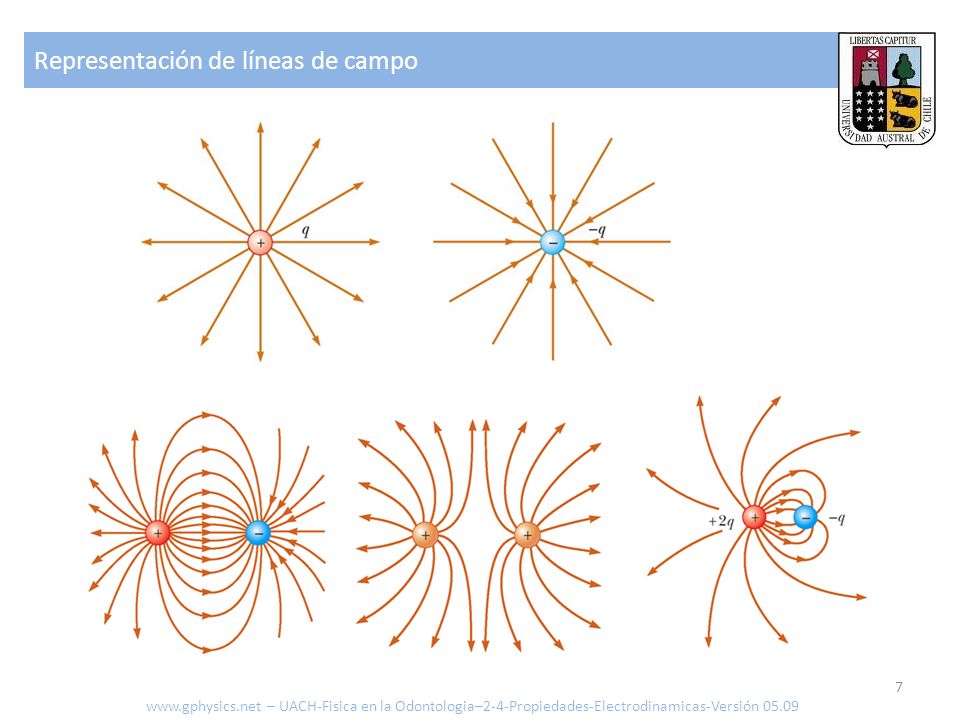

7 Representación de líneas de campo 7 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

8 Ley de Gauss 8 Carl Friedrich Gauss www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

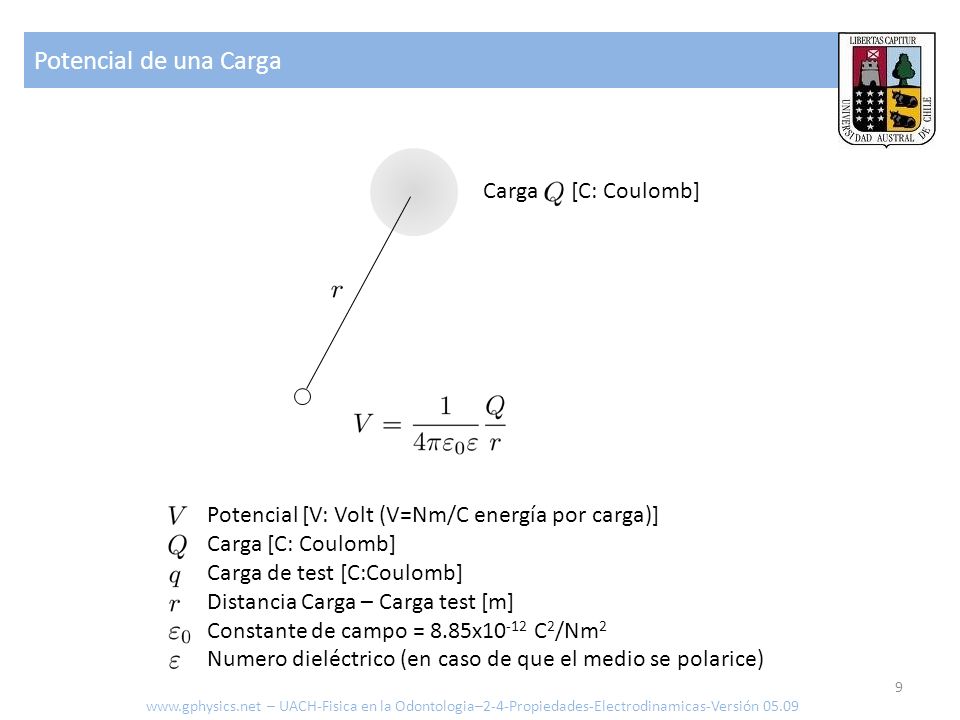

9 Potencial de una Carga 9 Potencial [V: Volt (V=Nm/C energía por carga)] Carga [C: Coulomb] Carga de test [C:Coulomb] Distancia Carga – Carga test [m] Constante de campo = 8.85x10 -12 C 2 /Nm 2 Numero dieléctrico (en caso de que el medio se polarice) www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 Carga [C: Coulomb]

10 Potencial de una Carga 10 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 A

11 Ley de Ohm 11 Potencial [V: Volt] Resistencia [ Ω: Ohm] Corriente [A: Amperes = C/s] En el caso del cuerpo humano las principales corrientes no se deben a electrones, si no a los iones Na +, K +, Ca 2+ y Cl Georg Simon Ohm www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

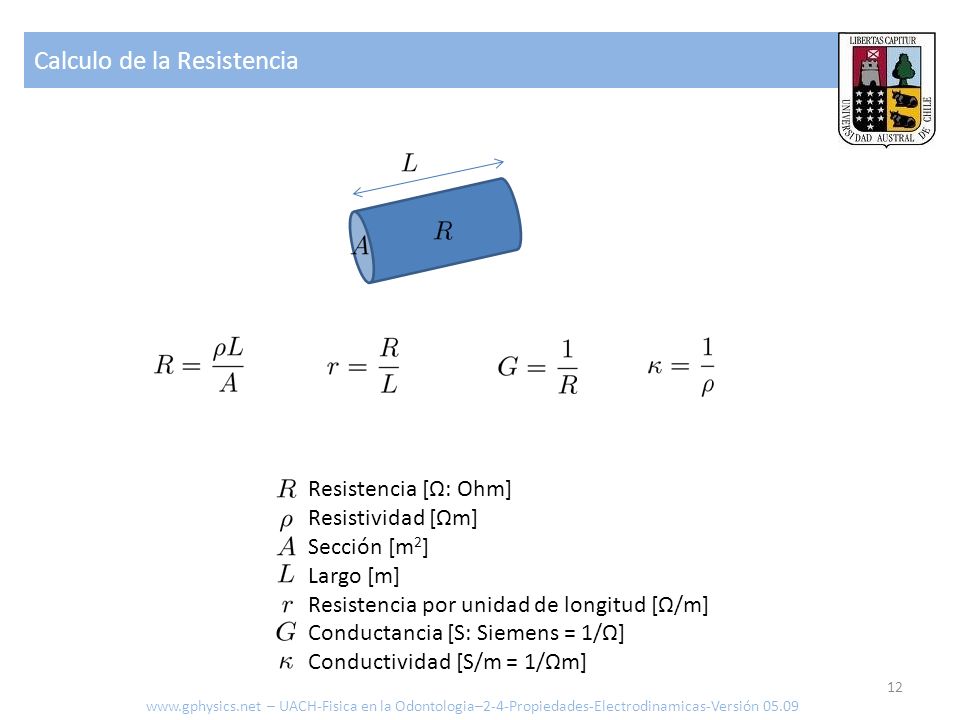

12 Calculo de la Resistencia 12 Resistencia [Ω: Ohm] Resistividad [Ωm] Sección [m 2 ] Largo [m] Resistencia por unidad de longitud [Ω/m] Conductancia [S: Siemens = 1/Ω] Conductividad [S/m = 1/Ωm] www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

13 Conductividad en sistemas biológicos 13 Concentración molar de los iones i [mol/m 3 ] Conductividad molar de iones i [m 2 /Ω mol] www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 Ion Λ [cm 2 /Ω mol] H+H+ 349.81 OH 198.30 Na + 50.10 Cl 76.35

14 Voltaje entre dos superficies cargadas 14 Potencial [V: Volt] Cargas en cada superficie [C: Coulomb] Capacidad [F: Farad] Numero dieléctrico del medio entre las placas Constante de campo = 8.85x10 -12 C 2 /Nm 2 Área de las placas [m 2 ] Distancia de las placas [m] Campo electrico [V/m] www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

15 Voltaje entre dos superficies cargadas 15 Dieléctrico Causa a nivel atómico www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

16 CátodoÁnodo - 1.36 V -2.71 V Ejemplo: electrolisis con NaCl (consume energía) 16 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 -4.07 V Electrolito

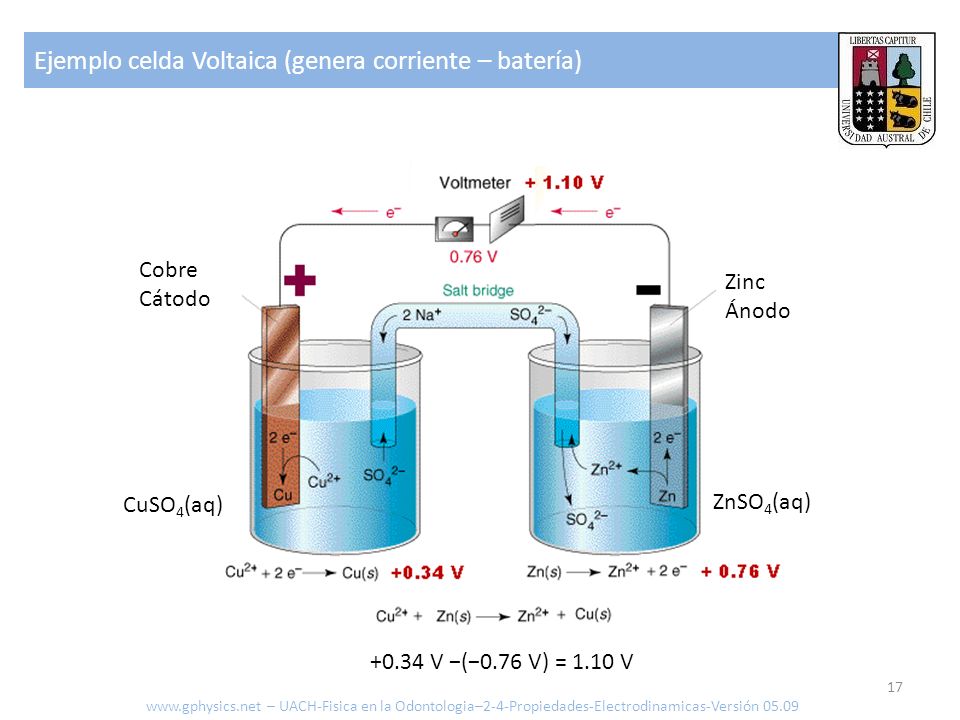

17 Cobre Cátodo Zinc Ánodo Ejemplo celda Voltaica (genera corriente – batería) 17 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 ZnSO 4 (aq) CuSO 4 (aq) +0.34 V (0.76 V) = 1.10 V

18 Invirtiendo el proceso: operación bajo corriente (celda electrolítica) 18 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09

19 19 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09 Invirtiendo el proceso: operación generado corriente (celda voltaica)

20 Reacción en medio acuoso 20 www.gphysics.net – UACH-Fisica en la Odontologia–2-4-Propiedades-Electrodinamicas-Versión 05.09
