1 Wireless: WD30 & WT30 Innovación OMRON

2 Producto FA V ¿Qué son las Comunicaciones Wireless de Omron? ¿Qué son las Comunicaciones Wireless de Omron? En el 2002 OMRON fue pionera en las posibilidades de las comunicaciones wireless en la Automatización Industrial introduciendo el WD30: el verdadero Módem para Bus de Campo Wireless Se puede utilizar en aplicaciones móviles donde el cableado es muy complicado o en instalaciones donde el acceso, par el cableado, sea muy complicado Los productos Wireless de OMRON no son sólo para conexiones 1:1 que permitan extender una red; sino que un único módem maestro puede direccionar múltiples módems esclavos (1:N) Estos módem wireless funcionan en la banda de frecuencia libre ISM de 2.4 GHz Como se trata de una banda de frecuencia utilizada por otras tecnologías, se han implementado mecanismos para evitar los problemas de interferencias y fallos de comunicación en entornos industriales

3 Producto FA V ¿Qué son las Comunicaciones Wireless de Omron? ¿Qué son las Comunicaciones Wireless de Omron? Equipos dotados de antena dual para evitar los problemas de reflexión y rebotes con muros y elementos metálicos en la emisión La banda de frecuencia de 2.4 GHz es una frecuencia elevada donde el ruido (armónicos) afecta muy poco Utilizan el método de modulación de espectro expandido (Sistema de Secuencia Directa DS-SS (Spread Spectrum)) Manejo de muchos canales de frecuencia, por lo que pueden coexistir varios sistemas wireless en el mismo área de aplicación Función de Repetidor para poder cubrir mayores distancias Función de MCA: Multi Channel Access para conmutación automática entre canales radio y así asegurar una buena comunicación Función de Roaming que permite recalcular de forma automática el mejor camino para llevar a cabo la comunicación con un elemento que se mueve por ejemplo

4 Producto FA V Solución 1 Solución Equipo No.3 WD30-ME WD30-SE PLC Monitorización de Información de Planta DRT2-ID** El Maestro WD30 recoge el estado de los equipos Señales de Entrada Estado del Equipo Ej. run/stop/error Equipo No.2 Equipo No.1

5 Producto FA V Solución 2 Solución 2 Maestro Wireless de DeviceNet WD30 comunicando con Esclavos Wireless con E/S incorporadas WT30 WD30-ME PLC Hasta 64 Esclavos Esclavo WT30

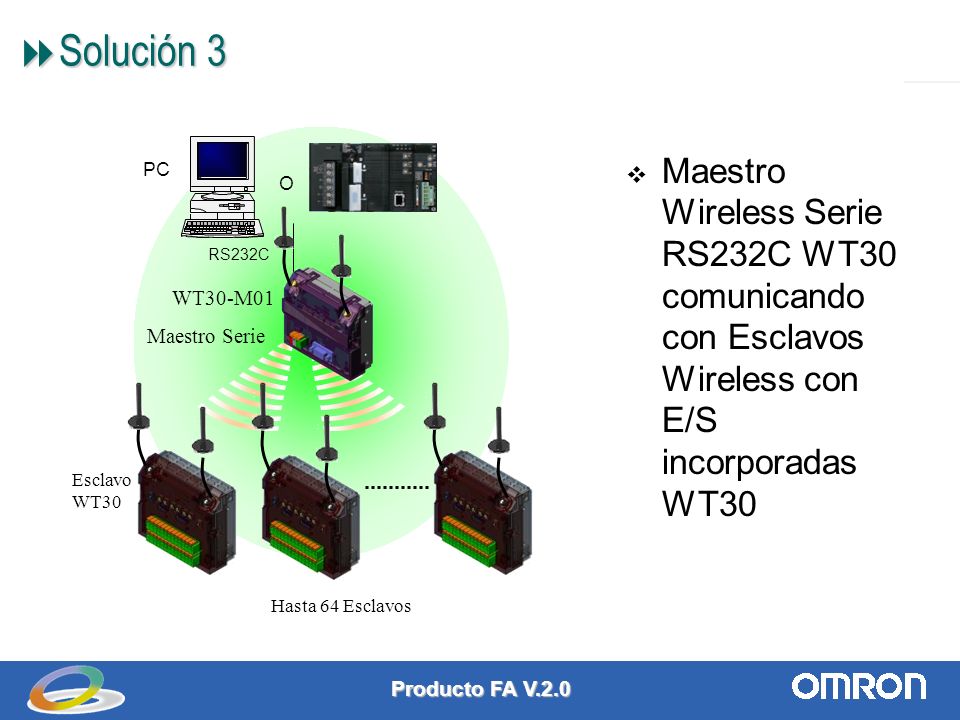

6 Producto FA V Solución 3 Solución 3 Maestro Wireless Serie RS232C WT30 comunicando con Esclavos Wireless con E/S incorporadas WT30 WT30-M01 Maestro Serie RS232C O PC Esclavo WT30 Hasta 64 Esclavos

7 Producto FA V Solución 4 Solución 4 Transmisión de los datos de producción para su visualización en Panel de Visualización

8 Producto FA V Solución 5 Solución 5 Sistema Intensivo de Vigilancia del Estado de Operación de la Máquina

9 Producto FA V Solución 6 Solución 6 RS232C PC Repetidor (Sólo 1 unidad por sistema) Maestro Serie Movimiento 2) La ruta de comunicaciones se cambia automáticamente 1) Si la comunicación wireless se vuelve inestable,… 3) El Maestro Wireless intenta buscar al esclavo a través del repetidor Se utiliza el mismo canal de frecuencia Comunicación Wireless con Elementos Móviles

10 Producto FA V Producto Producto Modelos de Producto Wireless: –WD30-ME: Maestro Wireless DeviceNet –WD30-ME01: Maestro Wireless DeviceNet con Antenas Magnéticas –WD30-SE: Esclavo Wireless DeviceNet –WD30-SE01: Esclavo Wireless DeviceNet con Antenas Magnéticas –WT30-M01-FLK: Maestro Wireless Serie RS232C –WT30-SID16: Esclavo Wireless con 16 Entradas incorporadas –WT30-SMD16: Esclavo Wireless con 8/8 Entradas/Salidas NPN –WT30-SMD16-1: Esclavo Wireless con 8/8 Entradas/Salidas PNP Nota: la serie WD30 incluye las antenas, mientras que la serie WT30 no incluye las antenas (hay que pedirlas aparte)

11 Producto FA V Producto Producto Antenas: –WD30-AT001: Repuesto de Antena Magnética para Serie WD30 –WT30-AT001: Antena Magnética (2 antenas) –WT30-AT002: Antena Plana (1 antenas) –WT30-AT003: Antena Tipo Lápiz (2 antenas) Cables de Comunicación: –XW2Z-0100U-3: Cable para conexión a PC –XW2Z-0200U-3: Cable para conexión a PC –XW2Z-0500U-3: Cable para conexión a PC –XW2Z-0200U-5: Cable para conexión a PLC –XW2Z-0500U-5: Cable para conexión a PLC Otros: –WT30-FT001: Kit de Montaje en Carril DIN (para TH35-7.5) –WT30-FT002: Kit de Montaje en Carril DIN (para TH35-15) –WT30-FT003: Kit de montaje en superficie –WT30-FT011: Kit de montaje par la antena plana –WT30-CA2M: Cable de extensión para antena (1 cable, 2m)

12 Producto FA V Características y Beneficios Características y Beneficios Sistema especialmente apto para la supervisión remota de la operación de equipos FA Ahorro de cables Aumento de la flexibilidad y eficiencia en las comunicaciones Producto que da la mejor solución cuando hay que automatizar elementos móviles, tipo grúas puente o similares Buena solución cuando se presentan complicaciones en el cableado con difícil acceso Por ser equipos que cumplen con la normativa de radio tanto en Japón, China, Europa, como en USA, se puede utilizar en máquinas para su exportación

13 Producto FA V Características y Beneficios Características y Beneficios Gracias a los nuevos modelos con E/S incorporadas, se consigue ofrecer una solución para descentralizar E/S vía wireless con una considerable reducción de tamaño, mano de obra y costes Con el nuevo Maestro Wireless Serie se puede hacer gestión de E/S remotas sin hilos e incluso sin PLC para directamente hacer dicha gestión desde un PC El miedo a las interferencias y al ruido, típicos en ambientes industriales, se salva gracias a los mecanismos implementados para tal efecto, así como el gran número de canales radio que se pueden utilizar, y la variedad de antenas que hay disponibles Funcionalidad para que puedan coexistir varios sistemas wireless en el mismo área (se recomienda un máximo de 10) La banda de frecuencia de 2.4 GHz es de uso libre y por tanto no hay que pagar derechos de uso

14 Producto FA V … para más información contactar con Jose María Baena
