1 Sensor de movimiento Dispositivo detector de movimiento por infrarrojo Dispositivo de fotodetección coral plus.

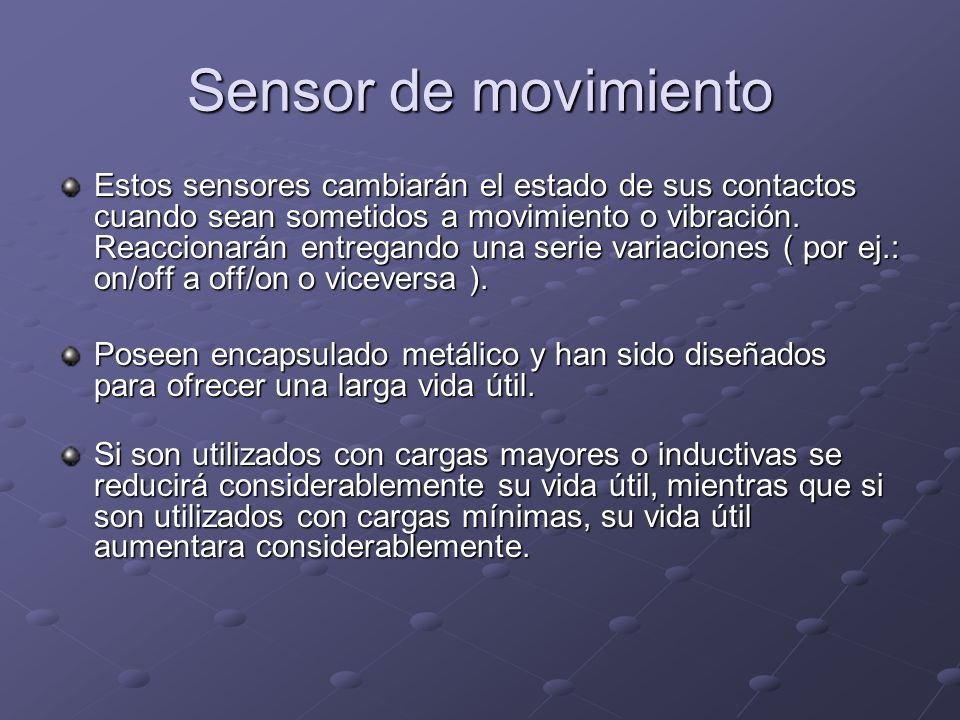

2 Sensor de movimiento Estos sensores cambiarán el estado de sus contactos cuando sean sometidos a movimiento o vibración. Reaccionarán entregando una serie variaciones ( por ej.: on/off a off/on o viceversa ). Poseen encapsulado metálico y han sido diseñados para ofrecer una larga vida útil. Si son utilizados con cargas mayores o inductivas se reducirá considerablemente su vida útil, mientras que si son utilizados con cargas mínimas, su vida útil aumentara considerablemente.

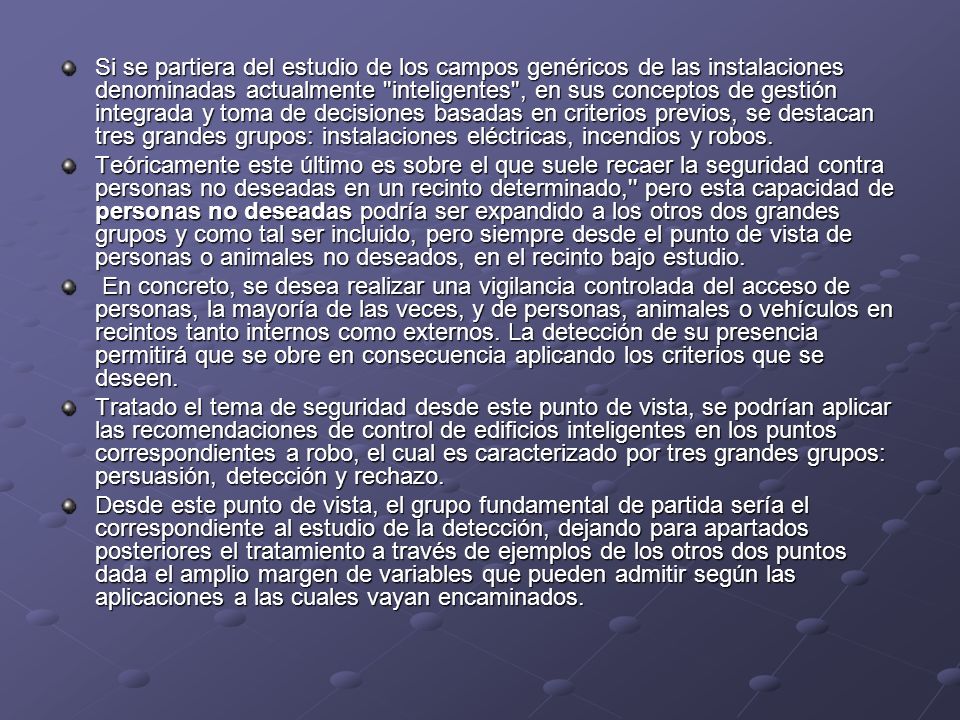

3 Si se partiera del estudio de los campos genéricos de las instalaciones denominadas actualmente "inteligentes", en sus conceptos de gestión integrada y toma de decisiones basadas en criterios previos, se destacan tres grandes grupos: instalaciones eléctricas, incendios y robos. Teóricamente este último es sobre el que suele recaer la seguridad contra personas no deseadas en un recinto determinado,'' pero esta capacidad de personas no deseadas podría ser expandido a los otros dos grandes grupos y como tal ser incluido, pero siempre desde el punto de vista de personas o animales no deseados, en el recinto bajo estudio. En concreto, se desea realizar una vigilancia controlada del acceso de personas, la mayoría de las veces, y de personas, animales o vehículos en recintos tanto internos como externos. La detección de su presencia permitirá que se obre en consecuencia aplicando los criterios que se deseen. En concreto, se desea realizar una vigilancia controlada del acceso de personas, la mayoría de las veces, y de personas, animales o vehículos en recintos tanto internos como externos. La detección de su presencia permitirá que se obre en consecuencia aplicando los criterios que se deseen. Tratado el tema de seguridad desde este punto de vista, se podrían aplicar las recomendaciones de control de edificios inteligentes en los puntos correspondientes a robo, el cual es caracterizado por tres grandes grupos: persuasión, detección y rechazo. Desde este punto de vista, el grupo fundamental de partida sería el correspondiente al estudio de la detección, dejando para apartados posteriores el tratamiento a través de ejemplos de los otros dos puntos dada el amplio margen de variables que pueden admitir según las aplicaciones a las cuales vayan encaminados.

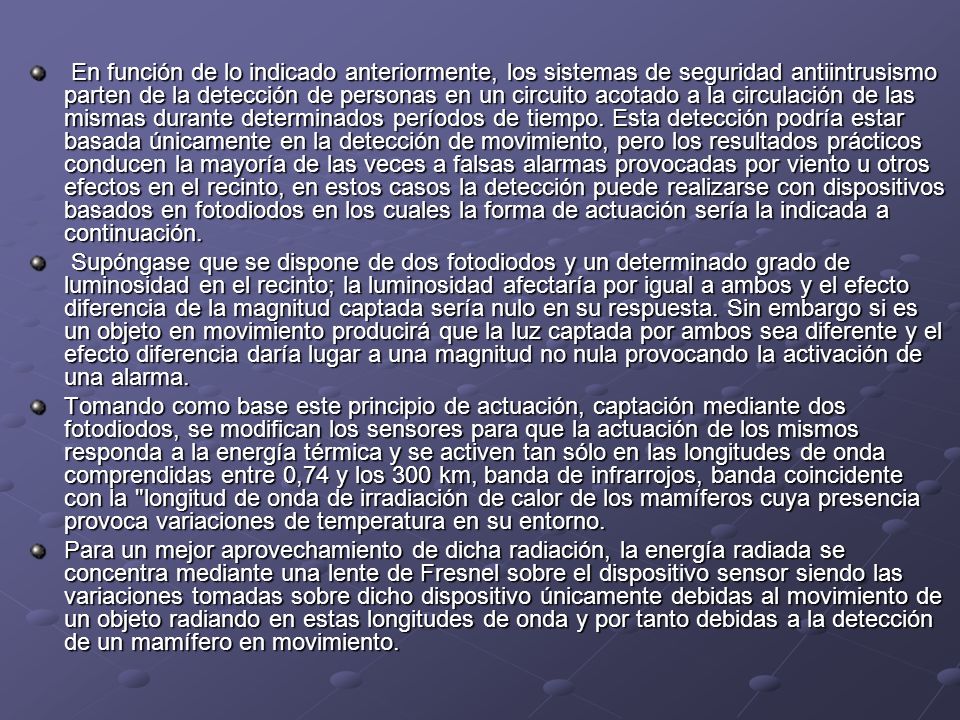

4 En función de lo indicado anteriormente, los sistemas de seguridad antiintrusismo parten de la detección de personas en un circuito acotado a la circulación de las mismas durante determinados períodos de tiempo. Esta detección podría estar basada únicamente en la detección de movimiento, pero los resultados prácticos conducen la mayoría de las veces a falsas alarmas provocadas por viento u otros efectos en el recinto, en estos casos la detección puede realizarse con dispositivos basados en fotodiodos en los cuales la forma de actuación sería la indicada a continuación. En función de lo indicado anteriormente, los sistemas de seguridad antiintrusismo parten de la detección de personas en un circuito acotado a la circulación de las mismas durante determinados períodos de tiempo. Esta detección podría estar basada únicamente en la detección de movimiento, pero los resultados prácticos conducen la mayoría de las veces a falsas alarmas provocadas por viento u otros efectos en el recinto, en estos casos la detección puede realizarse con dispositivos basados en fotodiodos en los cuales la forma de actuación sería la indicada a continuación. Supóngase que se dispone de dos fotodiodos y un determinado grado de luminosidad en el recinto; la luminosidad afectaría por igual a ambos y el efecto diferencia de la magnitud captada sería nulo en su respuesta. Sin embargo si es un objeto en movimiento producirá que la luz captada por ambos sea diferente y el efecto diferencia daría lugar a una magnitud no nula provocando la activación de una alarma. Supóngase que se dispone de dos fotodiodos y un determinado grado de luminosidad en el recinto; la luminosidad afectaría por igual a ambos y el efecto diferencia de la magnitud captada sería nulo en su respuesta. Sin embargo si es un objeto en movimiento producirá que la luz captada por ambos sea diferente y el efecto diferencia daría lugar a una magnitud no nula provocando la activación de una alarma. Tomando como base este principio de actuación, captación mediante dos fotodiodos, se modifican los sensores para que la actuación de los mismos responda a la energía térmica y se activen tan sólo en las longitudes de onda comprendidas entre 0,74 y los 300 km, banda de infrarrojos, banda coincidente con la "longitud de onda de irradiación de calor de los mamíferos cuya presencia provoca variaciones de temperatura en su entorno. Para un mejor aprovechamiento de dicha radiación, la energía radiada se concentra mediante una lente de Fresnel sobre el dispositivo sensor siendo las variaciones tomadas sobre dicho dispositivo únicamente debidas al movimiento de un objeto radiando en estas longitudes de onda y por tanto debidas a la detección de un mamífero en movimiento.

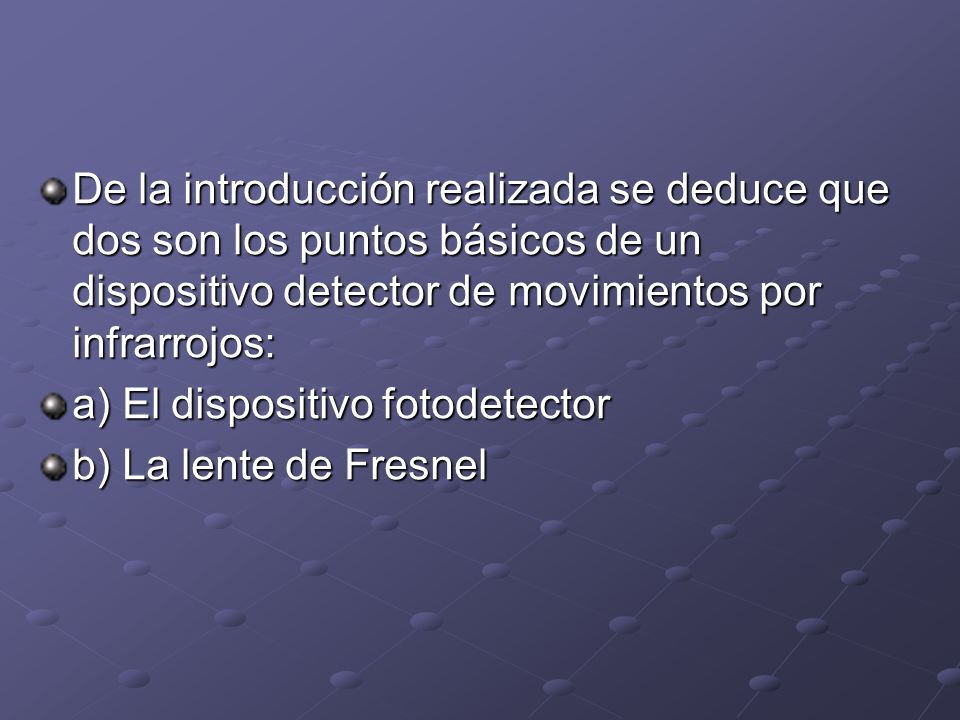

5 De la introducción realizada se deduce que dos son los puntos básicos de un dispositivo detector de movimientos por infrarrojos: a) El dispositivo fotodetector b) La lente de Fresnel

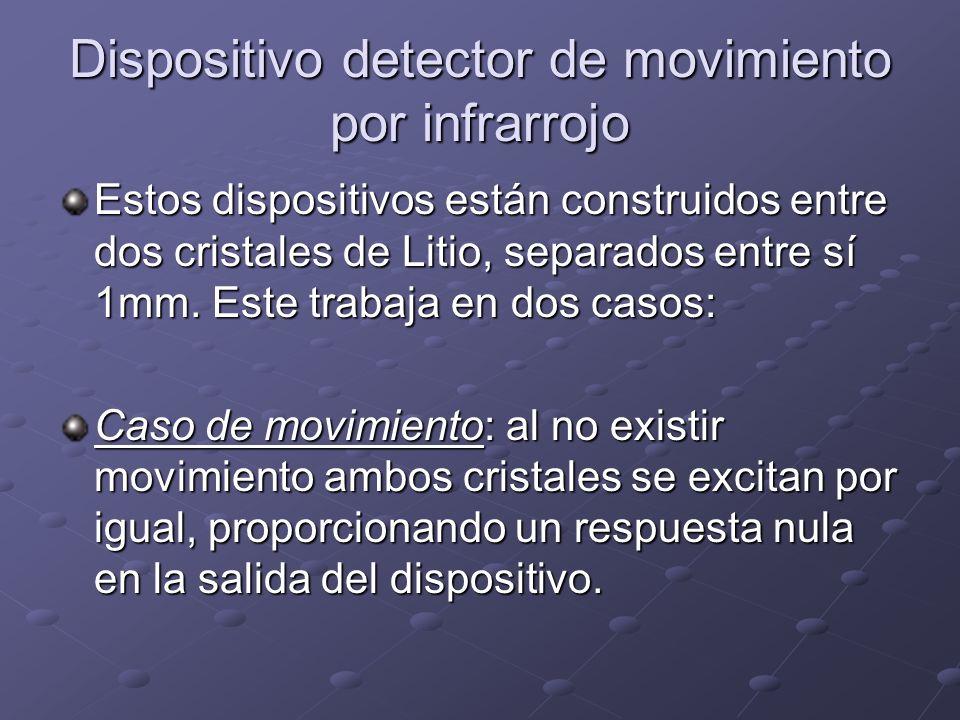

6 Dispositivo detector de movimiento por infrarrojo Estos dispositivos están construidos entre dos cristales de Litio, separados entre sí 1mm. Este trabaja en dos casos: Caso de movimiento: al no existir movimiento ambos cristales se excitan por igual, proporcionando un respuesta nula en la salida del dispositivo.

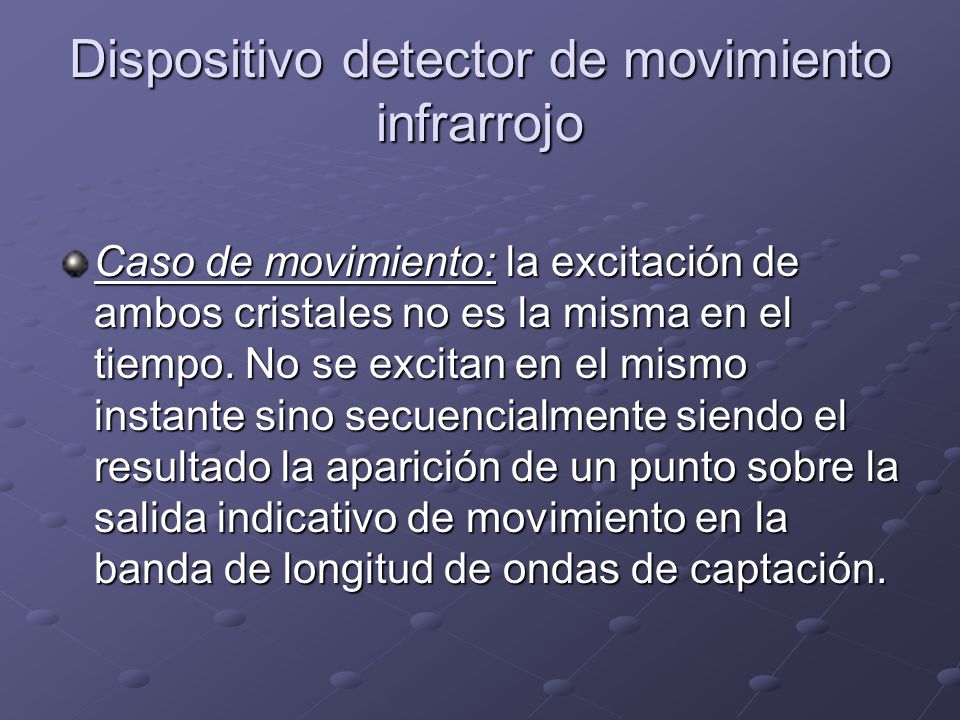

7 Dispositivo detector de movimiento infrarrojo Caso de movimiento: la excitación de ambos cristales no es la misma en el tiempo. No se excitan en el mismo instante sino secuencialmente siendo el resultado la aparición de un punto sobre la salida indicativo de movimiento en la banda de longitud de ondas de captación.

8 Dispositivo de fotodetección coral plus. En el siguiente apartado se hará referencia directamente a uno de los múltiples dispositivos detectores de movimiento basado en infrarrojo. El presente dispositivo está formado por un sensor piroeléctrico ubicado en el interior de una cámara cuya misión es su protección contra insectos y posibles corrientes de aire como muestran las figuras 3 y 4.

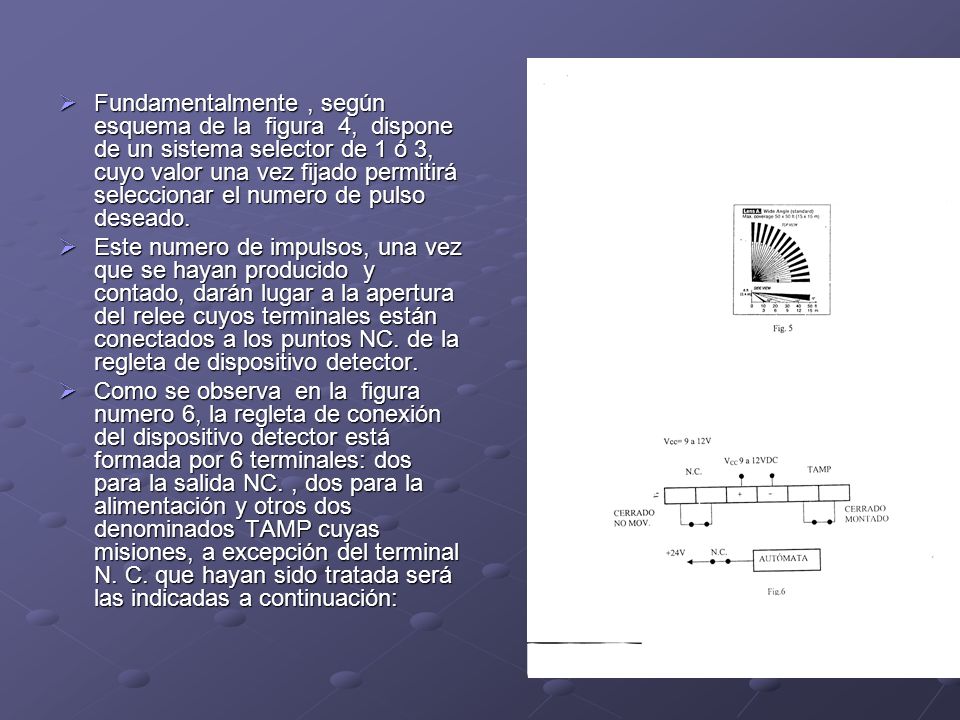

9 Fundamentalmente, según esquema de la figura 4, dispone de un sistema selector de 1 ó 3, cuyo valor una vez fijado permitirá seleccionar el numero de pulso deseado. Fundamentalmente, según esquema de la figura 4, dispone de un sistema selector de 1 ó 3, cuyo valor una vez fijado permitirá seleccionar el numero de pulso deseado. Este numero de impulsos, una vez que se hayan producido y contado, darán lugar a la apertura del relee cuyos terminales están conectados a los puntos NC. de la regleta de dispositivo detector. Este numero de impulsos, una vez que se hayan producido y contado, darán lugar a la apertura del relee cuyos terminales están conectados a los puntos NC. de la regleta de dispositivo detector. Como se observa en la figura numero 6, la regleta de conexión del dispositivo detector está formada por 6 terminales: dos para la salida NC., dos para la alimentación y otros dos denominados TAMP cuyas misiones, a excepción del terminal N. C. que hayan sido tratada será las indicadas a continuación: Como se observa en la figura numero 6, la regleta de conexión del dispositivo detector está formada por 6 terminales: dos para la salida NC., dos para la alimentación y otros dos denominados TAMP cuyas misiones, a excepción del terminal N. C. que hayan sido tratada será las indicadas a continuación:

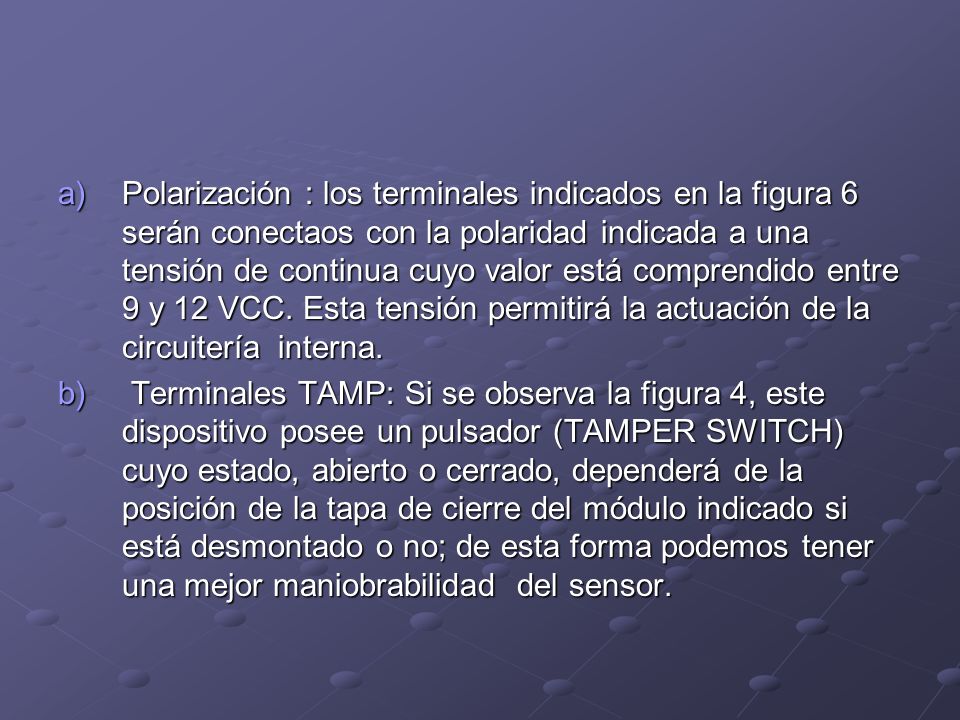

10 a)Polarización : los terminales indicados en la figura 6 serán conectaos con la polaridad indicada a una tensión de continua cuyo valor está comprendido entre 9 y 12 VCC. Esta tensión permitirá la actuación de la circuitería interna. b) Terminales TAMP: Si se observa la figura 4, este dispositivo posee un pulsador (TAMPER SWITCH) cuyo estado, abierto o cerrado, dependerá de la posición de la tapa de cierre del módulo indicado si está desmontado o no; de esta forma podemos tener una mejor maniobrabilidad del sensor.

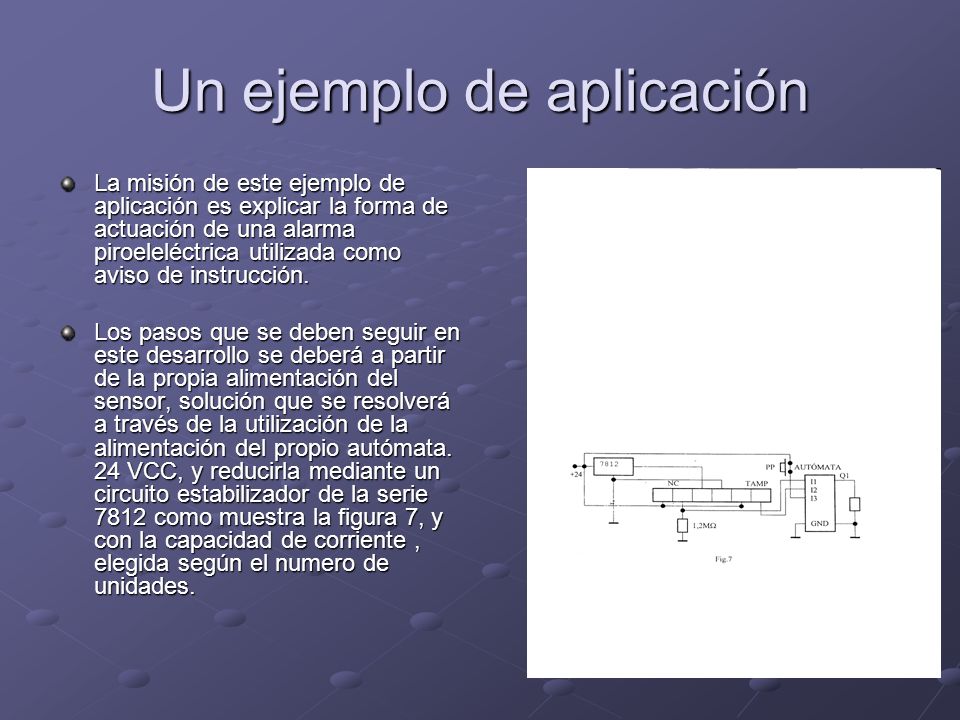

11 Un ejemplo de aplicación La misión de este ejemplo de aplicación es explicar la forma de actuación de una alarma piroeleléctrica utilizada como aviso de instrucción. Los pasos que se deben seguir en este desarrollo se deberá a partir de la propia alimentación del sensor, solución que se resolverá a través de la utilización de la alimentación del propio autómata. 24 VCC, y reducirla mediante un circuito estabilizador de la serie 7812 como muestra la figura 7, y con la capacidad de corriente, elegida según el numero de unidades.

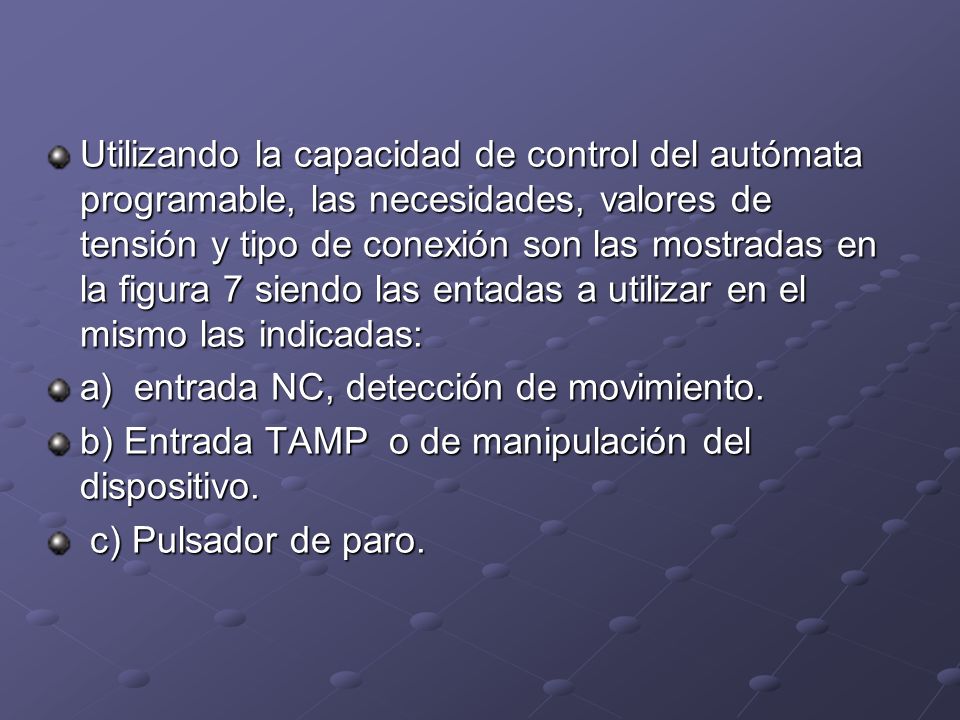

12 Utilizando la capacidad de control del autómata programable, las necesidades, valores de tensión y tipo de conexión son las mostradas en la figura 7 siendo las entadas a utilizar en el mismo las indicadas: a) entrada NC, detección de movimiento. b) Entrada TAMP o de manipulación del dispositivo. c) Pulsador de paro. c) Pulsador de paro.

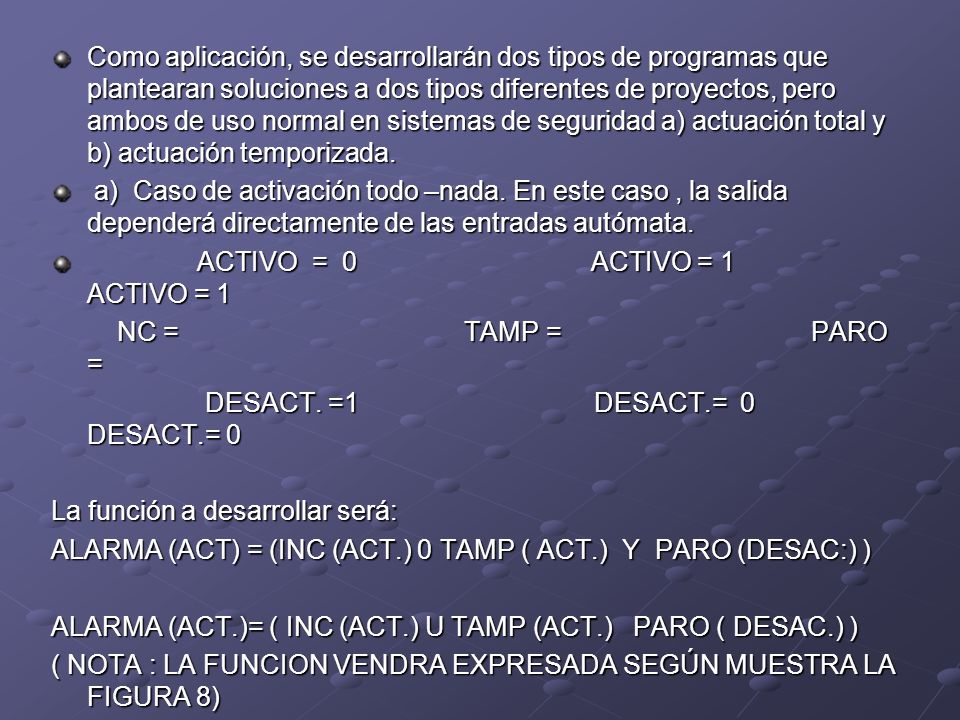

13 Como aplicación, se desarrollarán dos tipos de programas que plantearan soluciones a dos tipos diferentes de proyectos, pero ambos de uso normal en sistemas de seguridad a) actuación total y b) actuación temporizada. a) Caso de activación todo –nada. En este caso, la salida dependerá directamente de las entradas autómata. a) Caso de activación todo –nada. En este caso, la salida dependerá directamente de las entradas autómata. ACTIVO = 0 ACTIVO = 1 ACTIVO = 1 ACTIVO = 0 ACTIVO = 1 ACTIVO = 1 NC = TAMP = PARO = NC = TAMP = PARO = DESACT. =1 DESACT.= 0 DESACT.= 0 DESACT. =1 DESACT.= 0 DESACT.= 0 La función a desarrollar será: ALARMA (ACT) = (INC (ACT.) 0 TAMP ( ACT.) Y PARO (DESAC:) ) ALARMA (ACT.)= ( INC (ACT.) U TAMP (ACT.) PARO ( DESAC.) ) ( NOTA : LA FUNCION VENDRA EXPRESADA SEGÚN MUESTRA LA FIGURA 8)

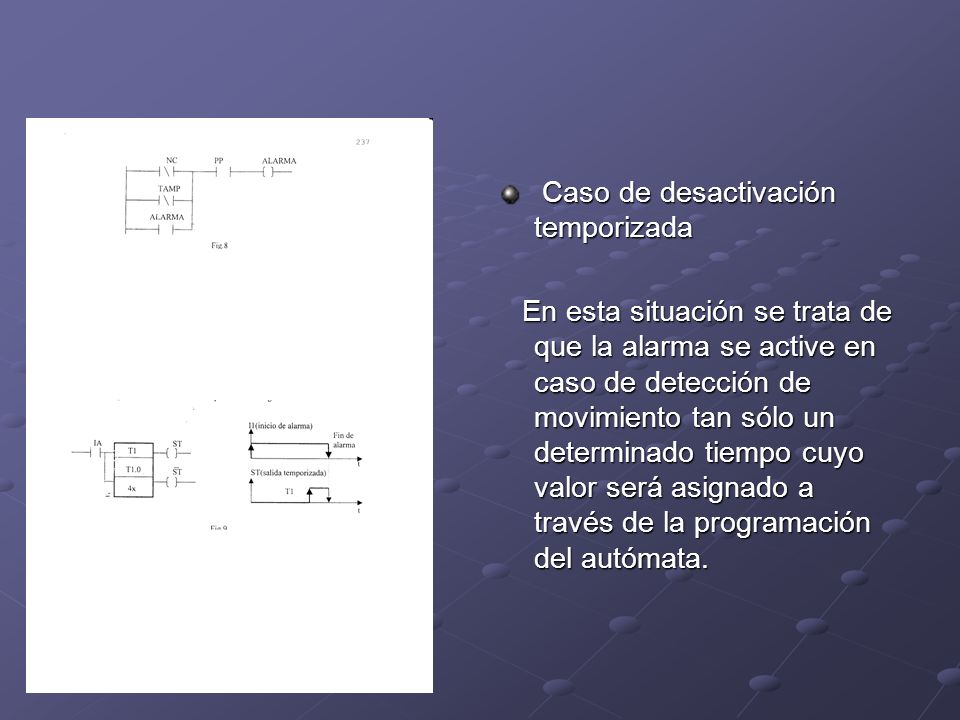

14 Caso de desactivación temporizada Caso de desactivación temporizada En esta situación se trata de que la alarma se active en caso de detección de movimiento tan sólo un determinado tiempo cuyo valor será asignado a través de la programación del autómata. En esta situación se trata de que la alarma se active en caso de detección de movimiento tan sólo un determinado tiempo cuyo valor será asignado a través de la programación del autómata.

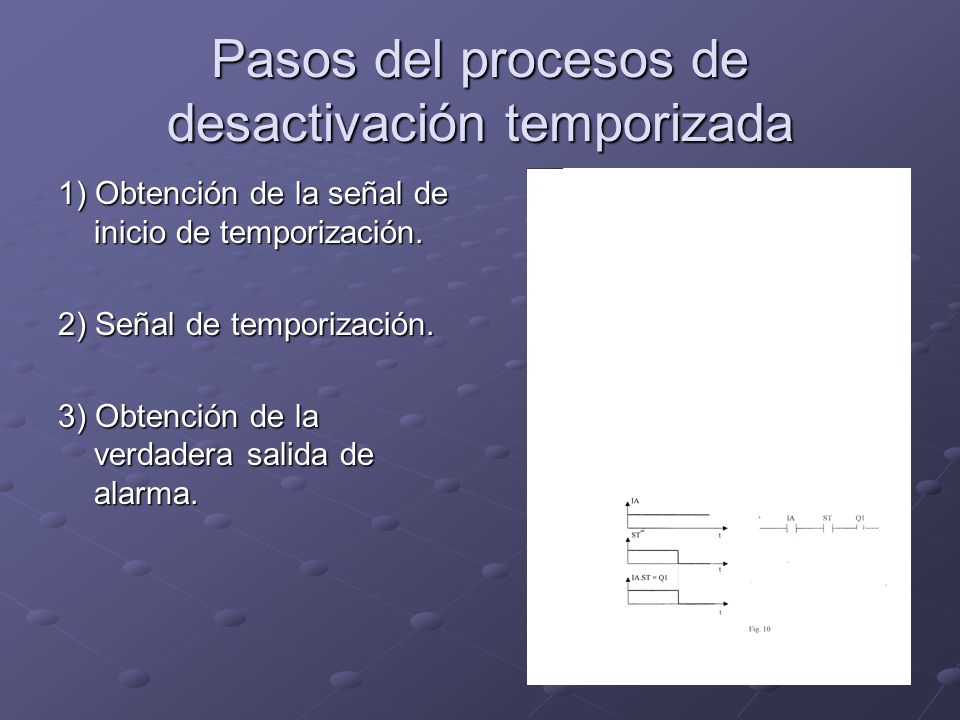

15 Pasos del procesos de desactivación temporizada 1) Obtención de la señal de inicio de temporización. 2) Señal de temporización. 3) Obtención de la verdadera salida de alarma.

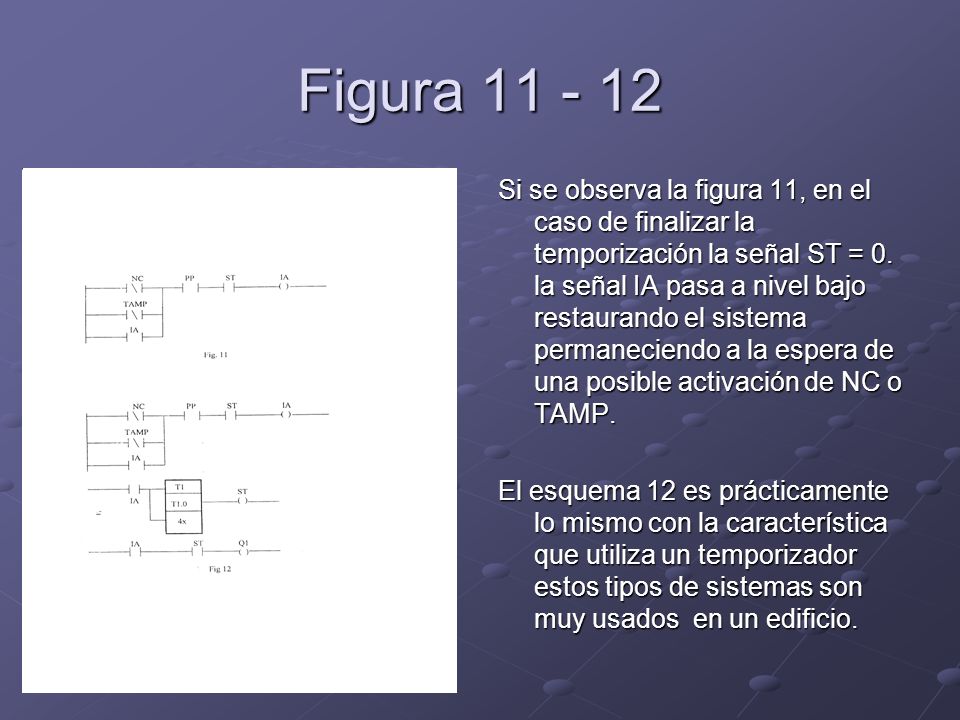

16 Figura Si se observa la figura 11, en el caso de finalizar la temporización la señal ST = 0. la señal IA pasa a nivel bajo restaurando el sistema permaneciendo a la espera de una posible activación de NC o TAMP. El esquema 12 es prácticamente lo mismo con la característica que utiliza un temporizador estos tipos de sistemas son muy usados en un edificio.

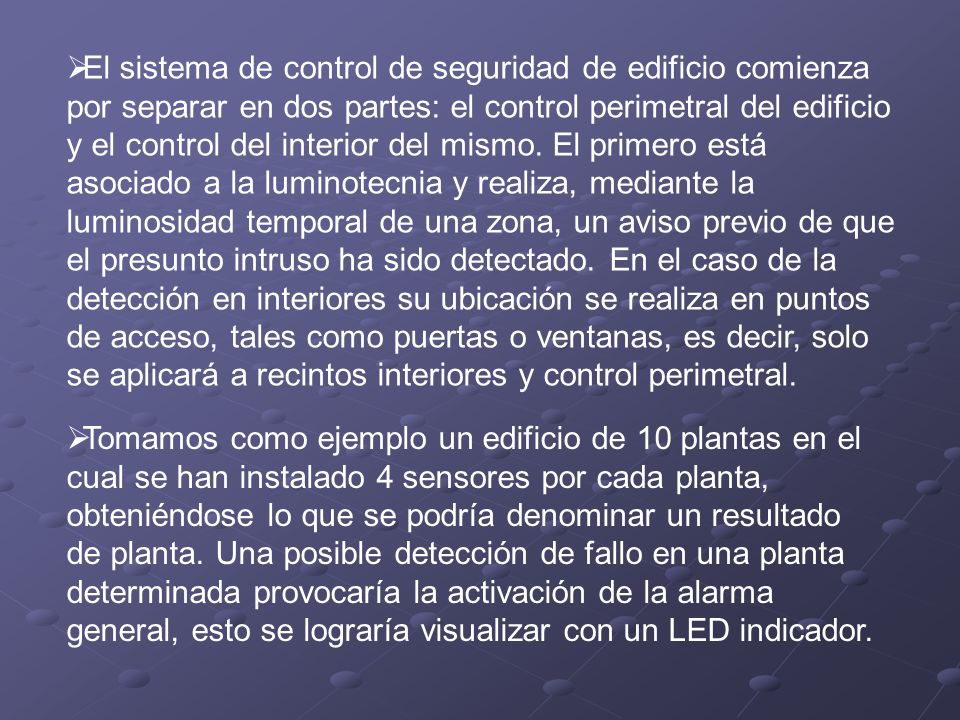

17 El sistema de control de seguridad de edificio comienza por separar en dos partes: el control perimetral del edificio y el control del interior del mismo. El primero está asociado a la luminotecnia y realiza, mediante la luminosidad temporal de una zona, un aviso previo de que el presunto intruso ha sido detectado. En el caso de la detección en interiores su ubicación se realiza en puntos de acceso, tales como puertas o ventanas, es decir, solo se aplicará a recintos interiores y control perimetral. Tomamos como ejemplo un edificio de 10 plantas en el cual se han instalado 4 sensores por cada planta, obteniéndose lo que se podría denominar un resultado de planta. Una posible detección de fallo en una planta determinada provocaría la activación de la alarma general, esto se lograría visualizar con un LED indicador.

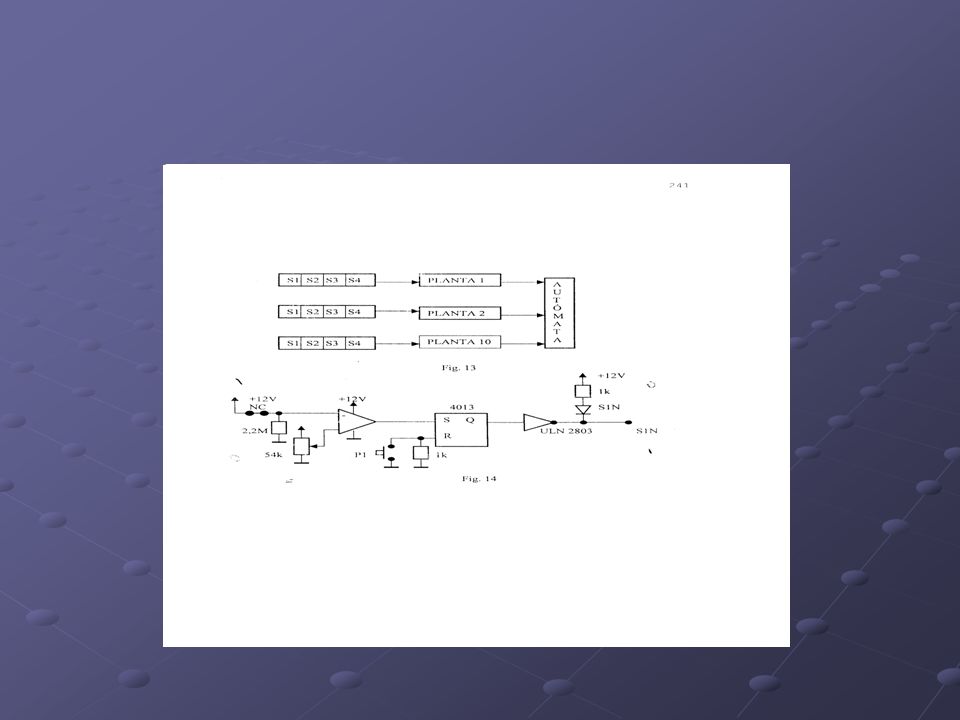

18

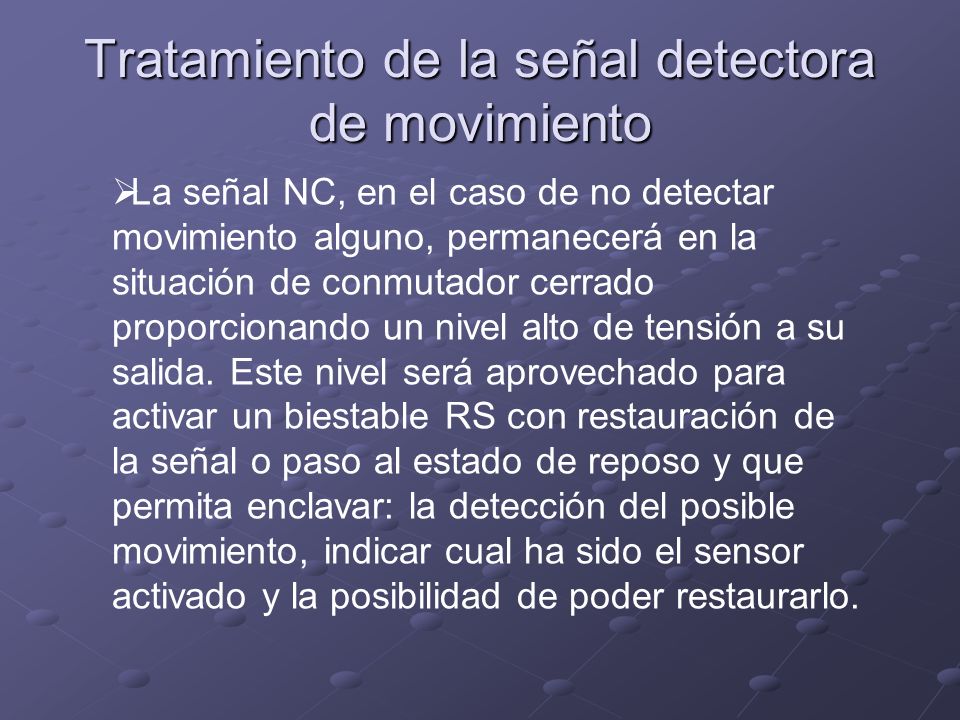

19 Tratamiento de la señal detectora de movimiento La señal NC, en el caso de no detectar movimiento alguno, permanecerá en la situación de conmutador cerrado proporcionando un nivel alto de tensión a su salida. Este nivel será aprovechado para activar un biestable RS con restauración de la señal o paso al estado de reposo y que permita enclavar: la detección del posible movimiento, indicar cual ha sido el sensor activado y la posibilidad de poder restaurarlo.

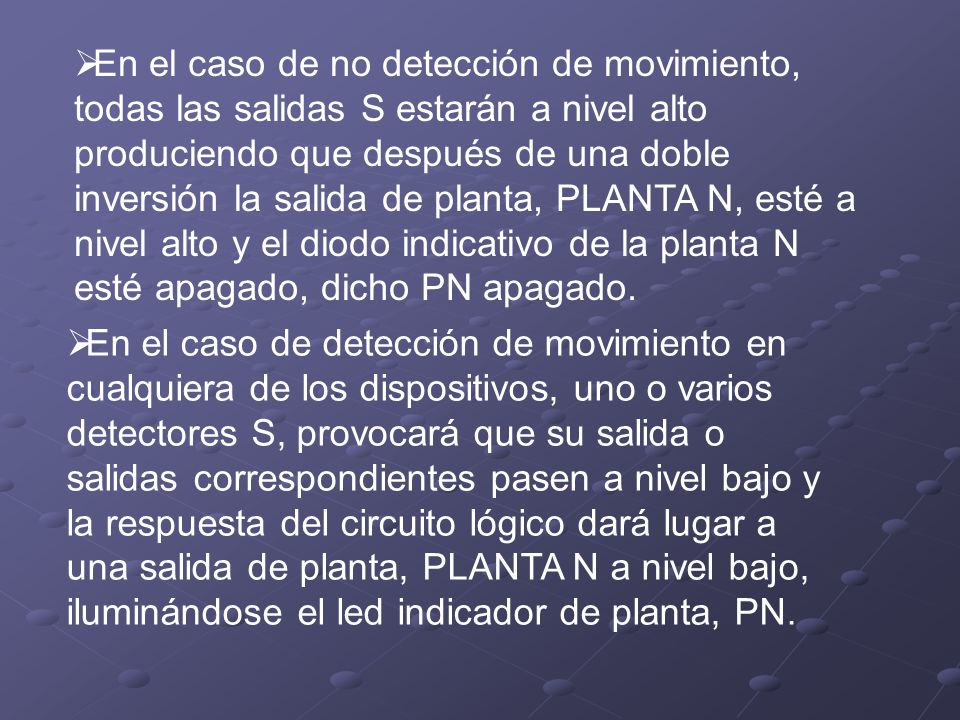

20 En el caso de no detección de movimiento, todas las salidas S estarán a nivel alto produciendo que después de una doble inversión la salida de planta, PLANTA N, esté a nivel alto y el diodo indicativo de la planta N esté apagado, dicho PN apagado. En el caso de detección de movimiento en cualquiera de los dispositivos, uno o varios detectores S, provocará que su salida o salidas correspondientes pasen a nivel bajo y la respuesta del circuito lógico dará lugar a una salida de planta, PLANTA N a nivel bajo, iluminándose el led indicador de planta, PN.

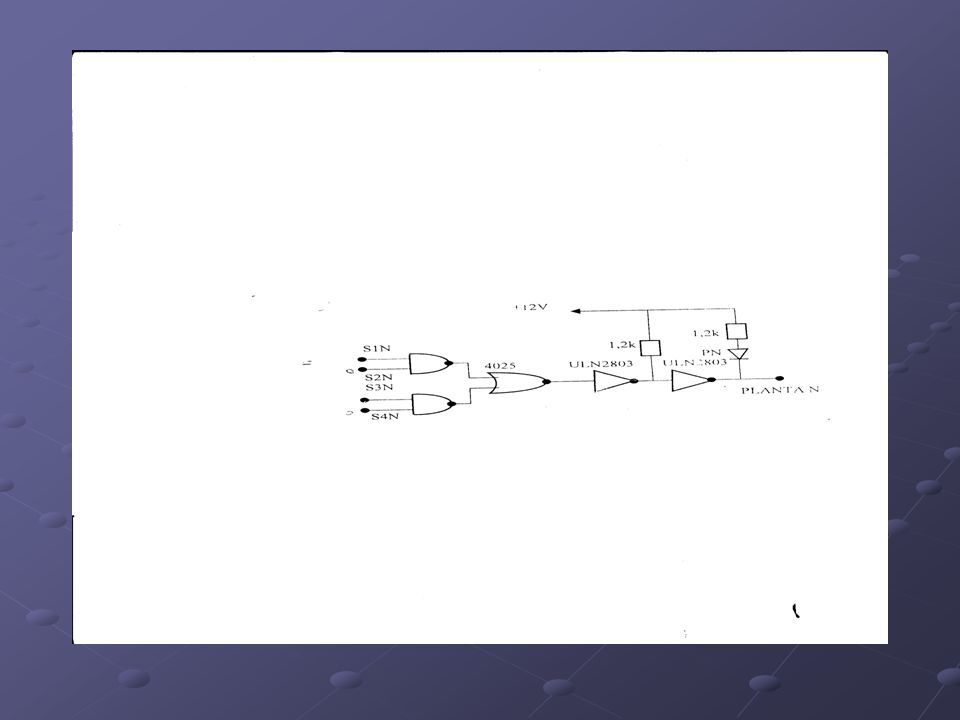

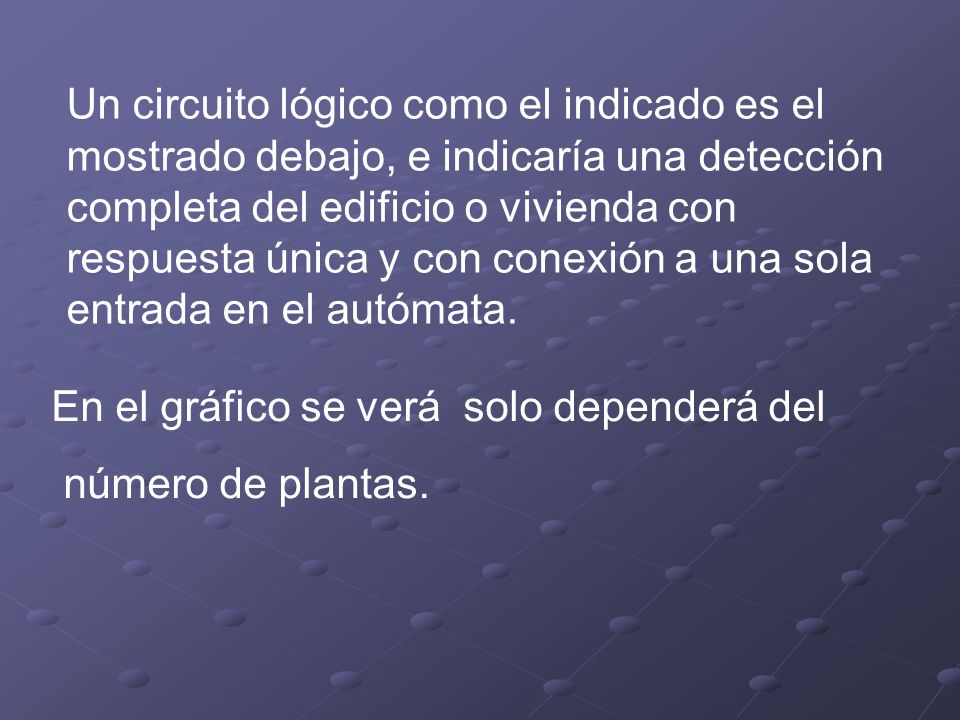

21 Un circuito lógico como el indicado es el mostrado debajo, e indicaría una detección completa del edificio o vivienda con respuesta única y con conexión a una sola entrada en el autómata. En el gráfico se verá solo dependerá del número de plantas.

22

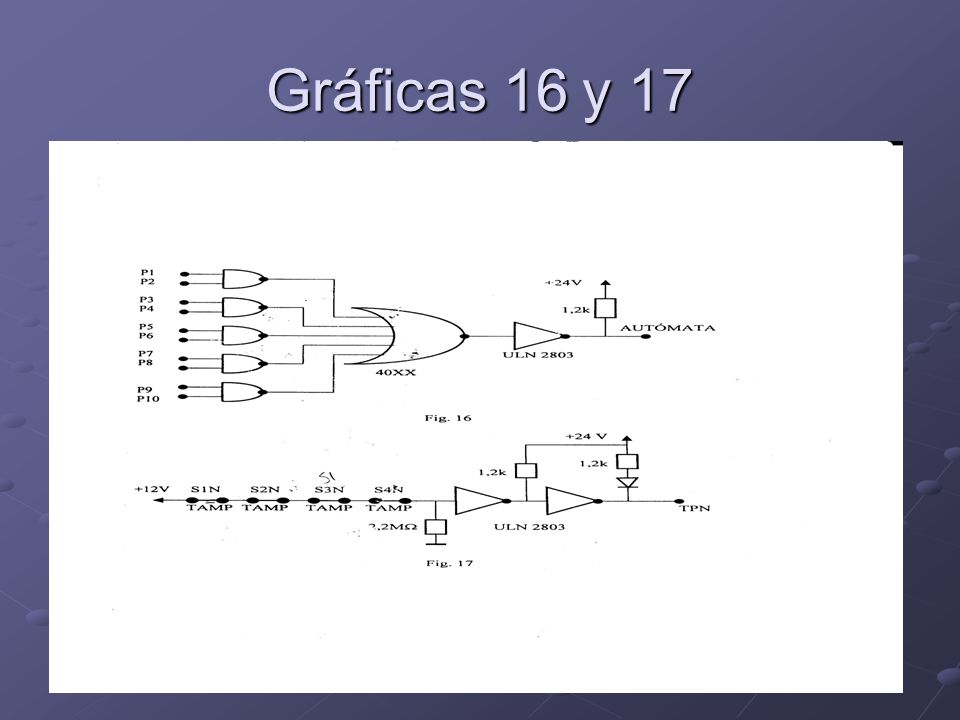

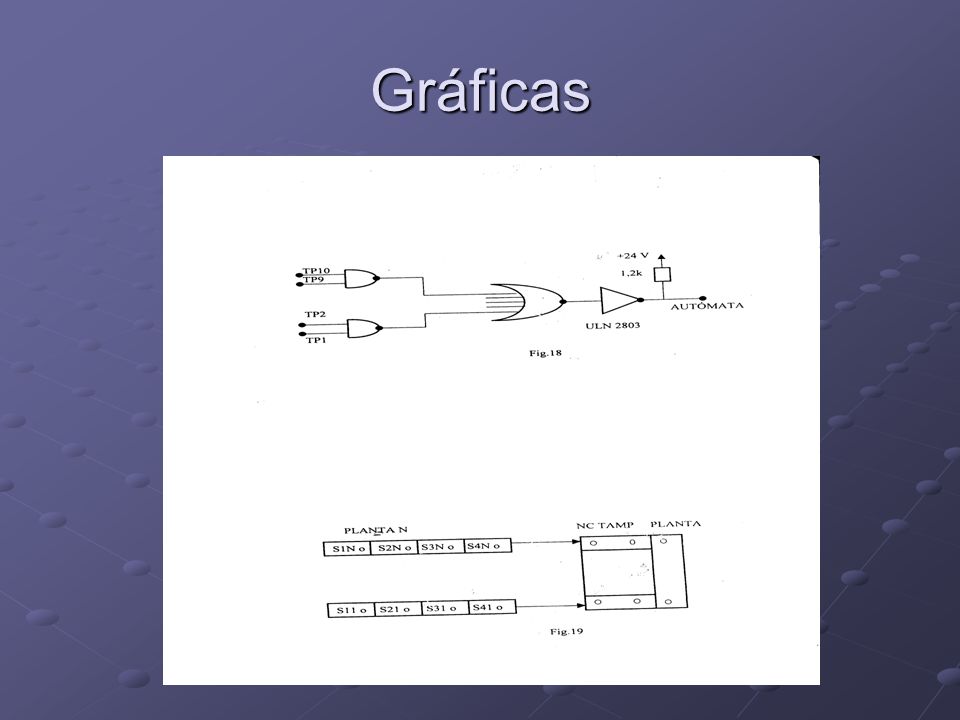

23 Gráficas 16 y 17

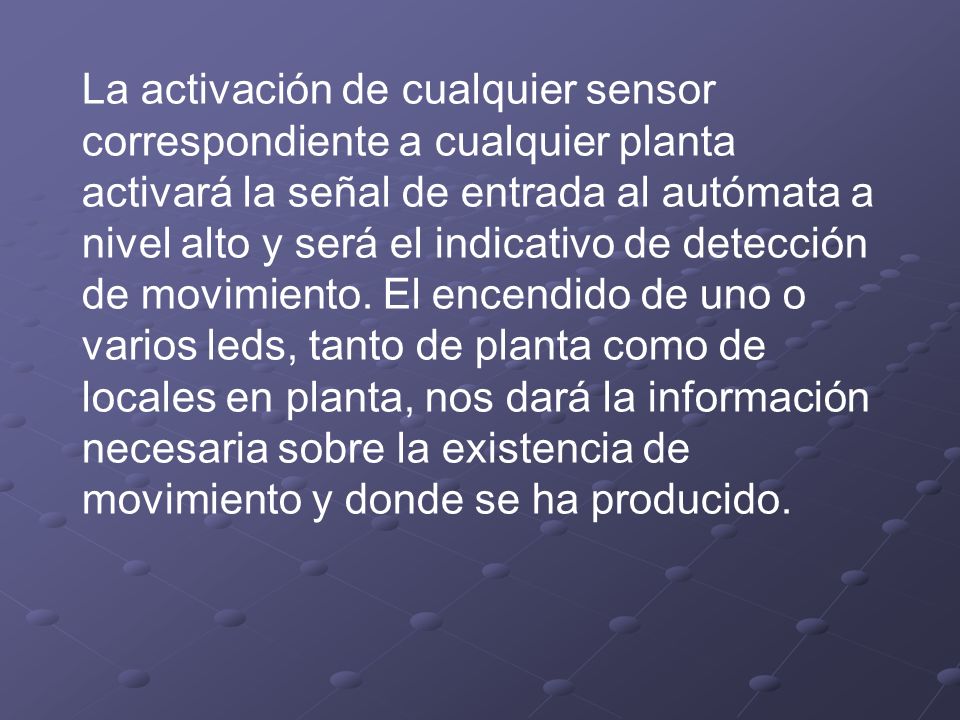

24 La activación de cualquier sensor correspondiente a cualquier planta activará la señal de entrada al autómata a nivel alto y será el indicativo de detección de movimiento. El encendido de uno o varios leds, tanto de planta como de locales en planta, nos dará la información necesaria sobre la existencia de movimiento y donde se ha producido.

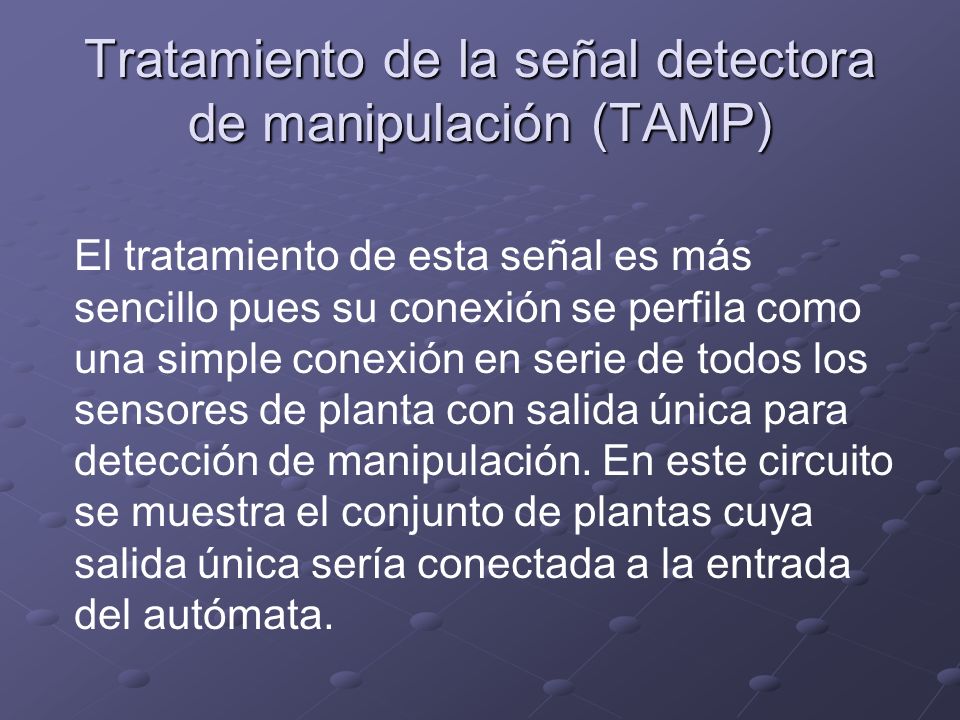

25 Tratamiento de la señal detectora de manipulación (TAMP) El tratamiento de esta señal es más sencillo pues su conexión se perfila como una simple conexión en serie de todos los sensores de planta con salida única para detección de manipulación. En este circuito se muestra el conjunto de plantas cuya salida única sería conectada a la entrada del autómata.

26 Gráficas

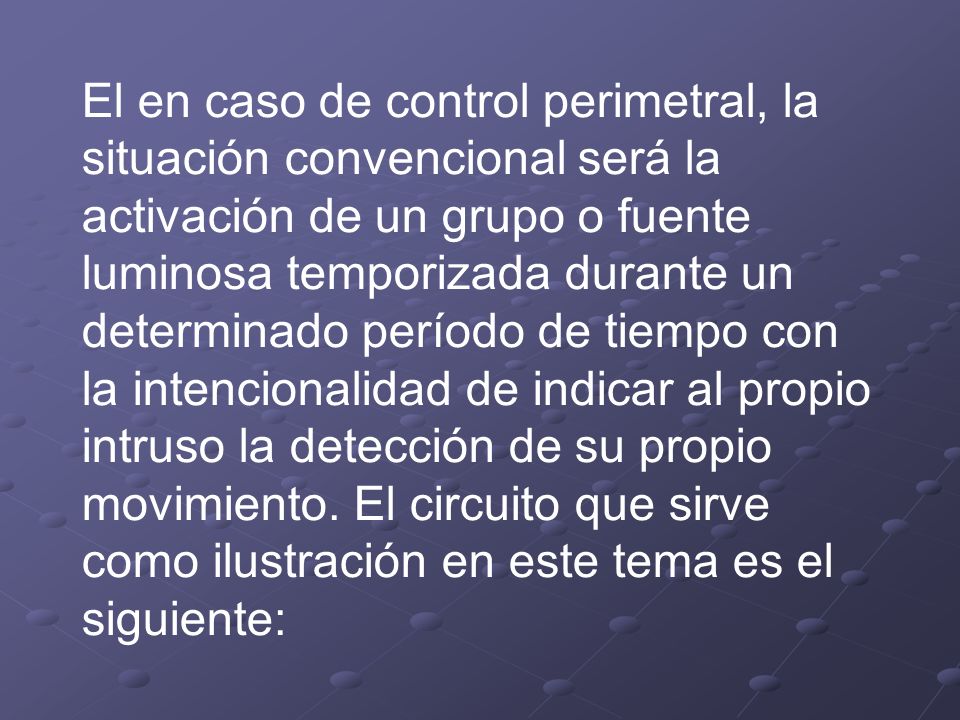

27 El en caso de control perimetral, la situación convencional será la activación de un grupo o fuente luminosa temporizada durante un determinado período de tiempo con la intencionalidad de indicar al propio intruso la detección de su propio movimiento. El circuito que sirve como ilustración en este tema es el siguiente:

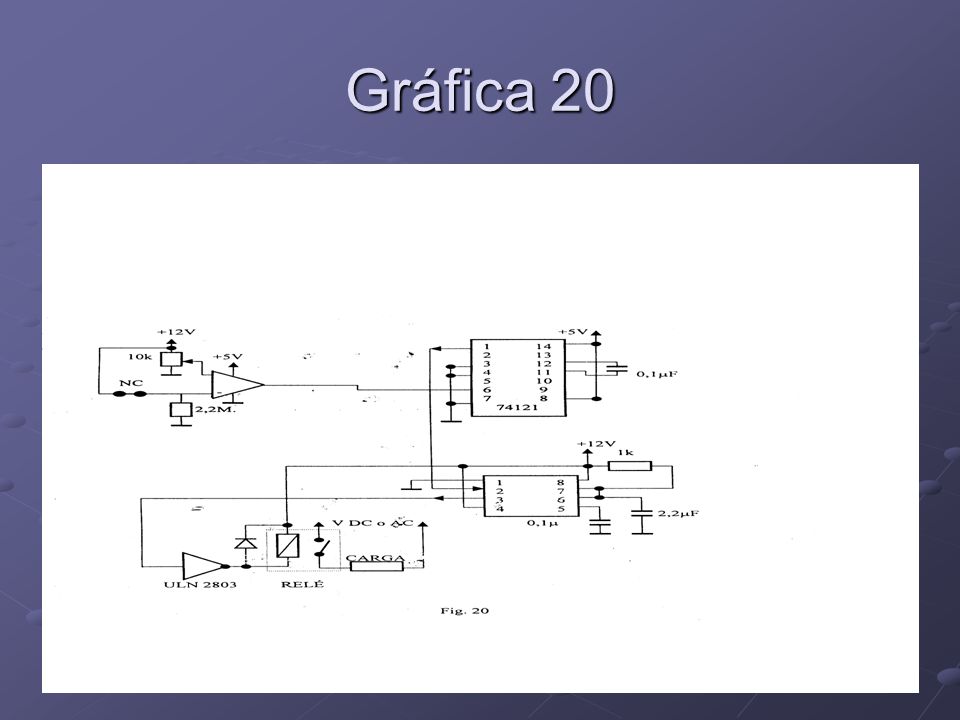

28 Gráfica 20

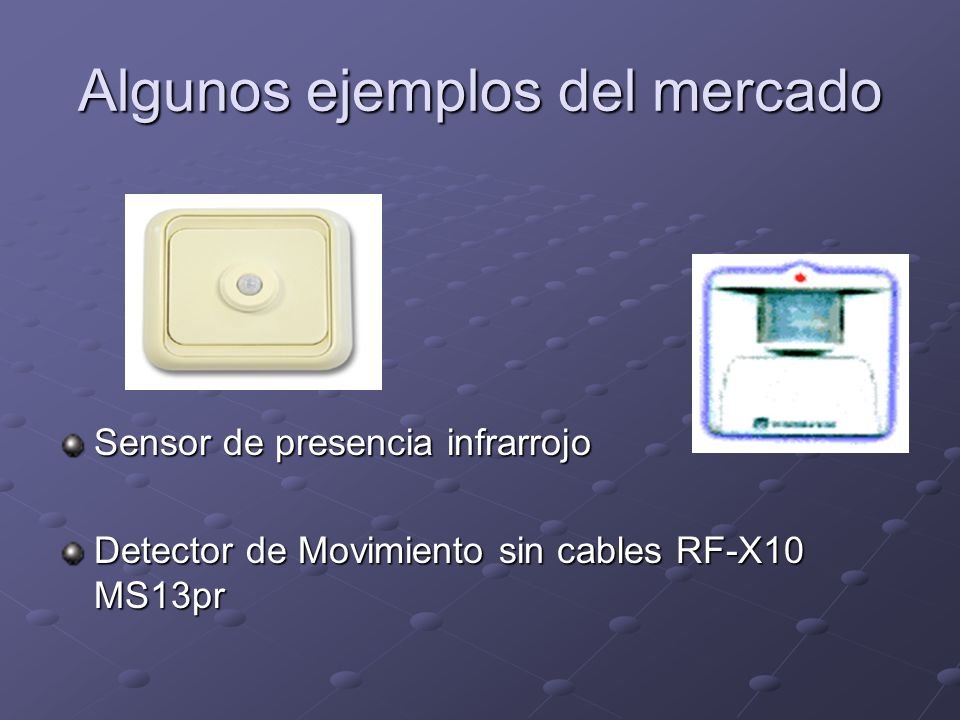

29 Algunos ejemplos del mercado Sensor de presencia infrarrojo Detector de Movimiento sin cables RF-X10 MS13pr

30 Sensor de presencia infrarrojo Alimentación: 12 V cc Consuma Max: 10mA Salida Relé norm.cerrado: 0 Ohm Detección: Presencia Infrarrojos pasivo Características El sensor de presencia volumétrico AD4080 detecta cualquier movimiento o presencia de cuerpos emisores de radiación infrarroja. Su sensor altamente integrado y de reducidas dimensiones hace posible le detección de movimiento a más de 4 metros de distancia. Ha sido diseñado para poder ser integrado en cualquier tipo de mecanismo del mercado. Esta característica hace de este dispositivo ideal para su instalación en sistemas domóticos de viviendas y oficinas, donde la estética y la integración con la línea de mecanismos eléctricos es muy importante. Fácil instalación en caja de mecanismos universal: Practicando una pequeña perforación de 16mm de diámetro en la tapa del mecanismo.

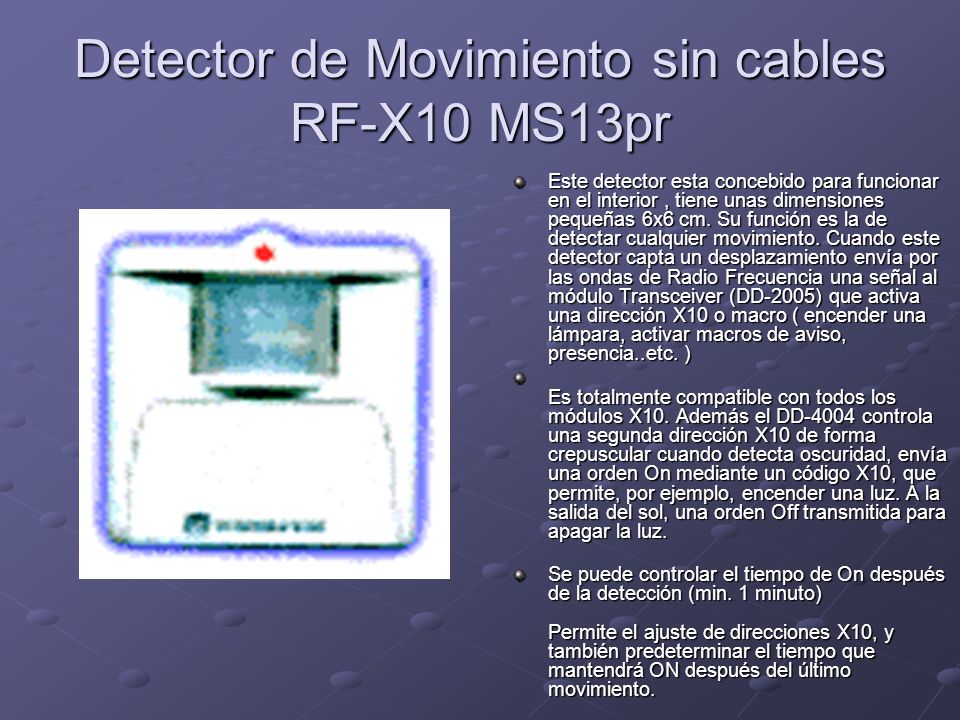

31 Detector de Movimiento sin cables RF-X10 MS13pr Este detector esta concebido para funcionar en el interior, tiene unas dimensiones pequeñas 6x6 cm. Su función es la de detectar cualquier movimiento. Cuando este detector capta un desplazamiento envía por las ondas de Radio Frecuencia una señal al módulo Transceiver (DD-2005) que activa una dirección X10 o macro ( encender una lámpara, activar macros de aviso, presencia..etc. ) Es totalmente compatible con todos los módulos X10. Además el DD-4004 controla una segunda dirección X10 de forma crepuscular cuando detecta oscuridad, envía una orden On mediante un código X10, que permite, por ejemplo, encender una luz. A la salida del sol, una orden Off transmitida para apagar la luz. Se puede controlar el tiempo de On después de la detección (min. 1 minuto) Permite el ajuste de direcciones X10, y también predeterminar el tiempo que mantendrá ON después del último movimiento.

32 Participantes Irene Collado Meraiot Lendor Marielle Camacho Sofia Mañon Ares Quezada
