Presentación del tema: "K+S Group K+S Entsorgung GmbH Alexander Baart - Ventas y Marketing - División Productos Químicos - Desde 2004 en K+S Entsorgung Disposición subterránea."— Transcripción de la presentación:

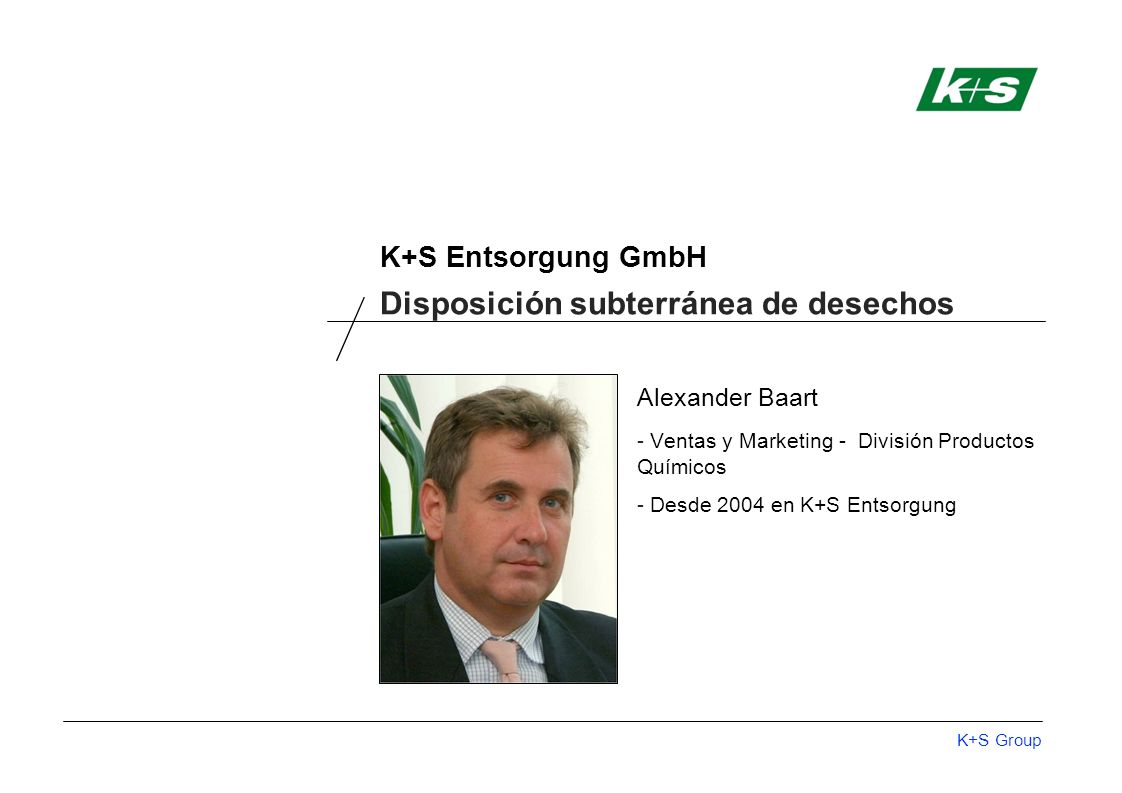

1 K+S Group K+S Entsorgung GmbH Alexander Baart - Ventas y Marketing - División Productos Químicos - Desde 2004 en K+S Entsorgung Disposición subterránea de desechos

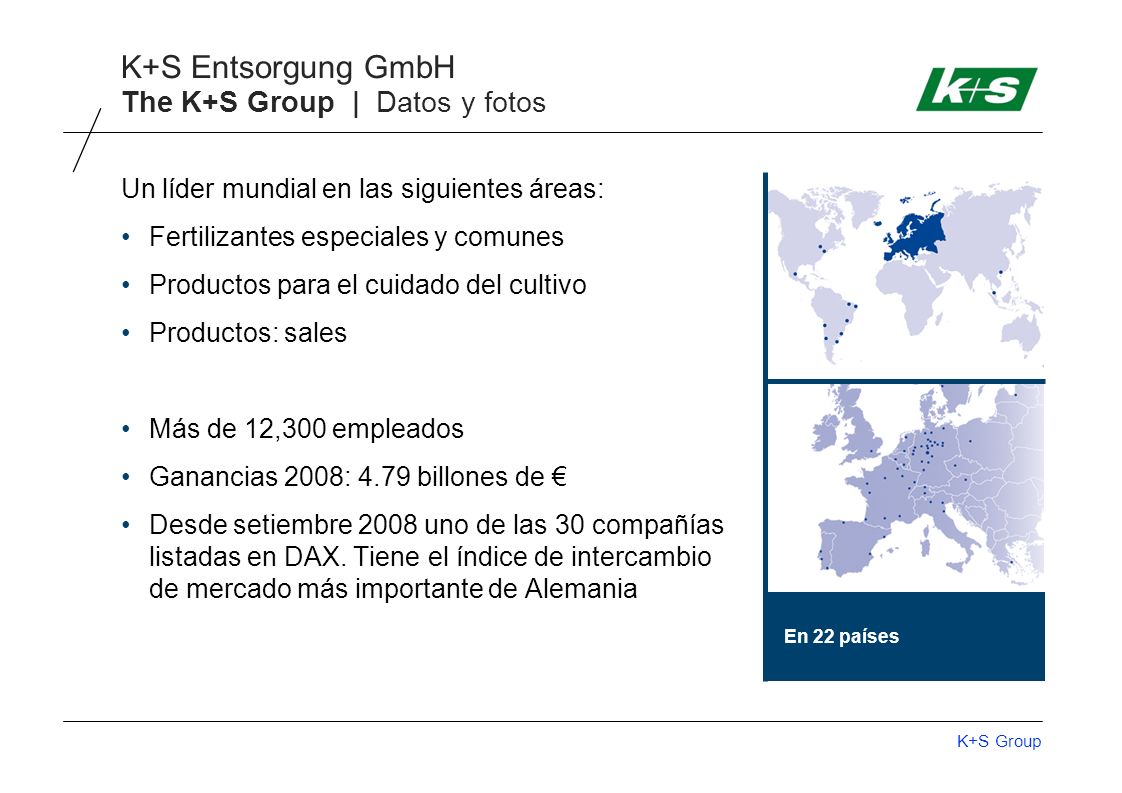

2 K+S Group K+S Entsorgung GmbH The K+S Group | Datos y fotos En 22 países Un líder mundial en las siguientes áreas: Fertilizantes especiales y comunes Productos para el cuidado del cultivo Productos: sales Más de 12,300 empleados Ganancias 2008: 4.79 billones de Desde setiembre 2008 uno de las 30 compañías listadas en DAX. Tiene el índice de intercambio de mercado más importante de Alemania

3 K+S Group K+S Entsorgung GmbH Ganancias por región(2007) Alemania19.6% Resto de Europa47.1% Internacional33.3% Evaporation caused by solar heat The K+S Group | Presencia mundial Kassel and Werra region

4 K+S Group K+S Entsorgung GmbH Die K+S Gruppe | Filiales de negocios Grupo K+S / K+S Group Fertilizantes y cuidado de cultivos K+S KALI GmbH, COMPO GmbH & Co. KG, fertiva GmbH Ventas esco – european salt company GmbH & Co. KG, SPL - Sociedad Punta de Lobos S. A. Manejo de desechos y recicladoK+S Entsorgung GmbH LogísticaKTG - Kali-Transport Gesellschaft mbH Servicios ITK+S IT- Services GmbH ConsultoríasK+S Consulting GmbH ComercioCFK - Chemische Fabrik Kalk GmbH

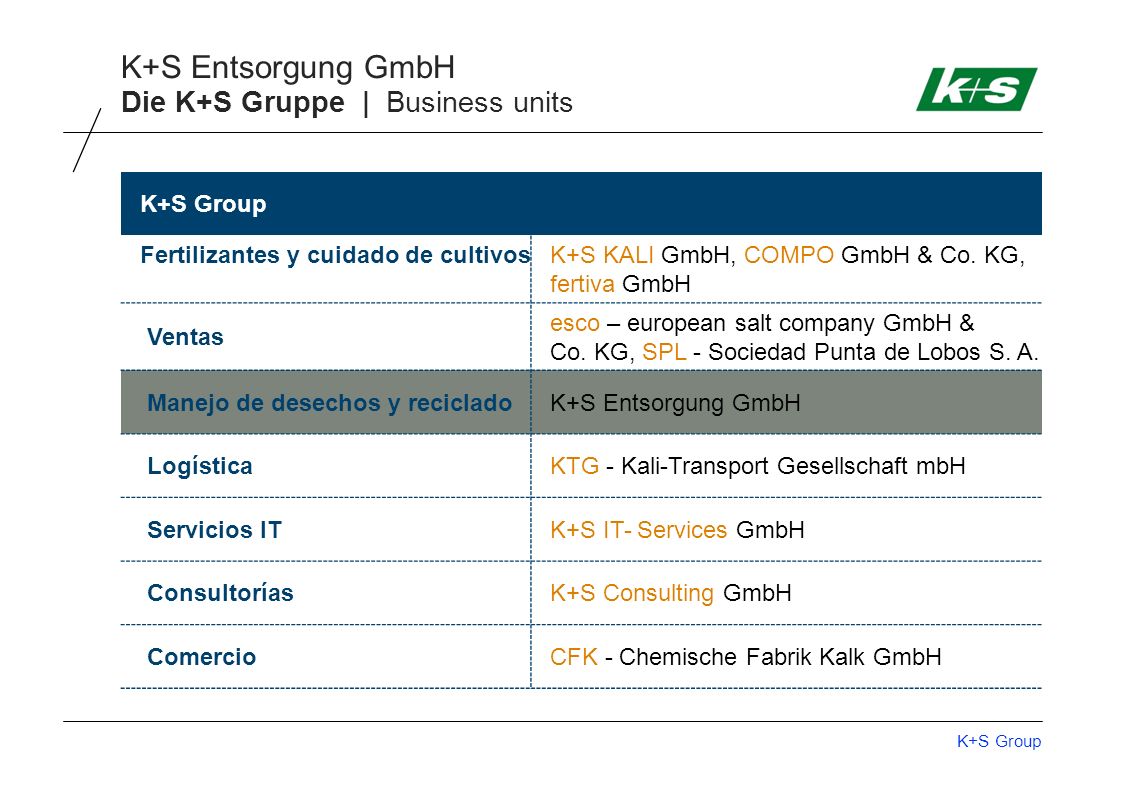

5 K+S Group K+S Entsorgung GmbH Die K+S Gruppe | Business units K+S Group Fertilizantes y cuidado de cultivosK+S KALI GmbH, COMPO GmbH & Co. KG, fertiva GmbH Ventas esco – european salt company GmbH & Co. KG, SPL - Sociedad Punta de Lobos S. A. Manejo de desechos y recicladoK+S Entsorgung GmbH LogísticaKTG - Kali-Transport Gesellschaft mbH Servicios ITK+S IT- Services GmbH ConsultoríasK+S Consulting GmbH ComercioCFK - Chemische Fabrik Kalk GmbH

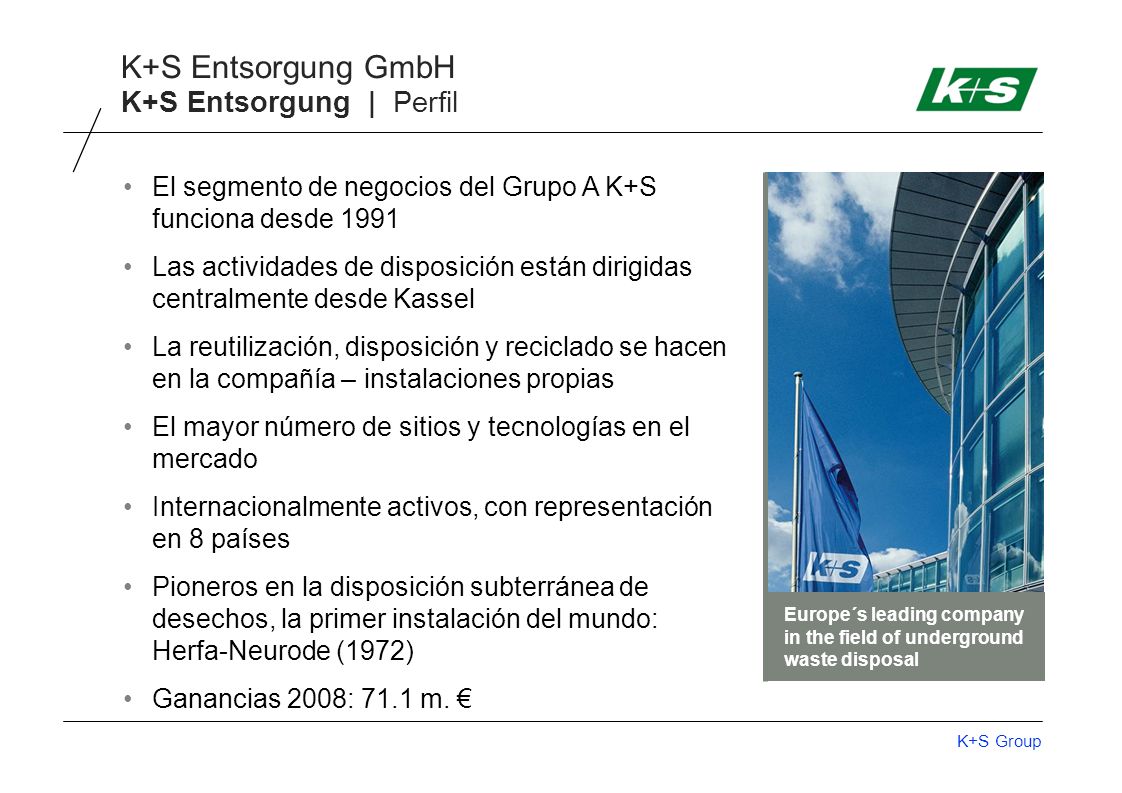

6 K+S Group K+S Entsorgung GmbH K+S Entsorgung | Perfil El segmento de negocios del Grupo A K+S funciona desde 1991 Las actividades de disposición están dirigidas centralmente desde Kassel La reutilización, disposición y reciclado se hacen en la compañía – instalaciones propias El mayor número de sitios y tecnologías en el mercado Internacionalmente activos, con representación en 8 países Pioneros en la disposición subterránea de desechos, la primer instalación del mundo: Herfa-Neurode (1972) Ganancias 2008: 71.1 m. Europe´s leading company in the field of underground waste disposal

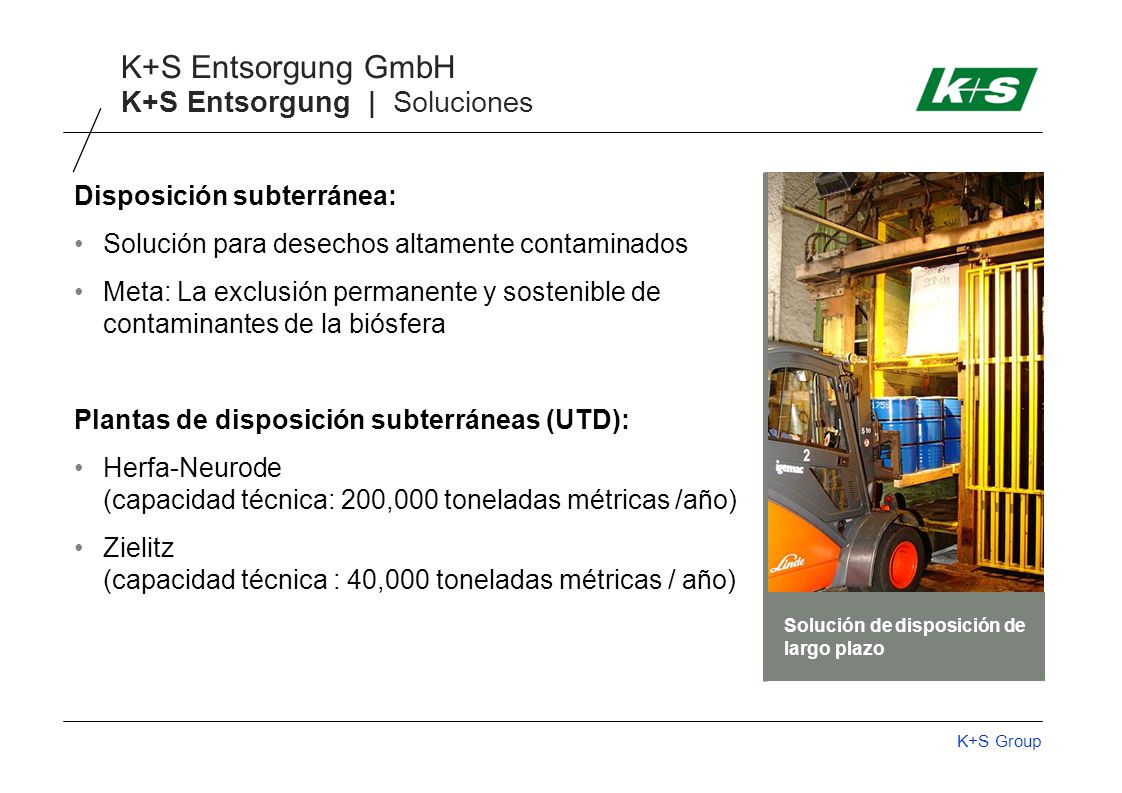

7 K+S Group K+S Entsorgung GmbH K+S Entsorgung | Soluciones Disposición subterránea: Solución para desechos altamente contaminados Meta: La exclusión permanente y sostenible de contaminantes de la biósfera Plantas de disposición subterráneas (UTD): Herfa-Neurode (capacidad técnica: 200,000 toneladas métricas /año) Zielitz (capacidad técnica : 40,000 toneladas métricas / año) Solución de disposición de largo plazo

8 K+S Group K+S Entsorgung GmbH Instalciones de disposición | Alemania 1Planta de disposición subterránea en Zielitz 2Planta de disposición subterránea en Herfa-Neurode

9 K+S Group K+S Entsorgung GmbH Werk Werra Werk Werra | Datos Extracción de potasa cruda y sales de magnesio: 21.7 ton métricas/a Produción de fertilizantes especiales: 3.4 ton mét/a Más de 4,000 empleados Método de minería: sistema de espacio y pilares 1 planta de disposición subterránea 3 instalaciones subterráneas de reutilización En el corazón de Alemania - la alianza más grande de K+S

10 K+S Group K+S Entsorgung GmbH Werk Werra | Dimensiones WINTERSHALL Extracción de potasa Reutilización subterránea Eliminación subterránea HATTORF Extracción de potasa Reutilización subterránea MERKERS Mina de visita Como referencia: Ciudad - ruta Munich (A 99) UNTERBREIZBACH Extracción de potasa Reutilización subterránea Hesse Thüringia

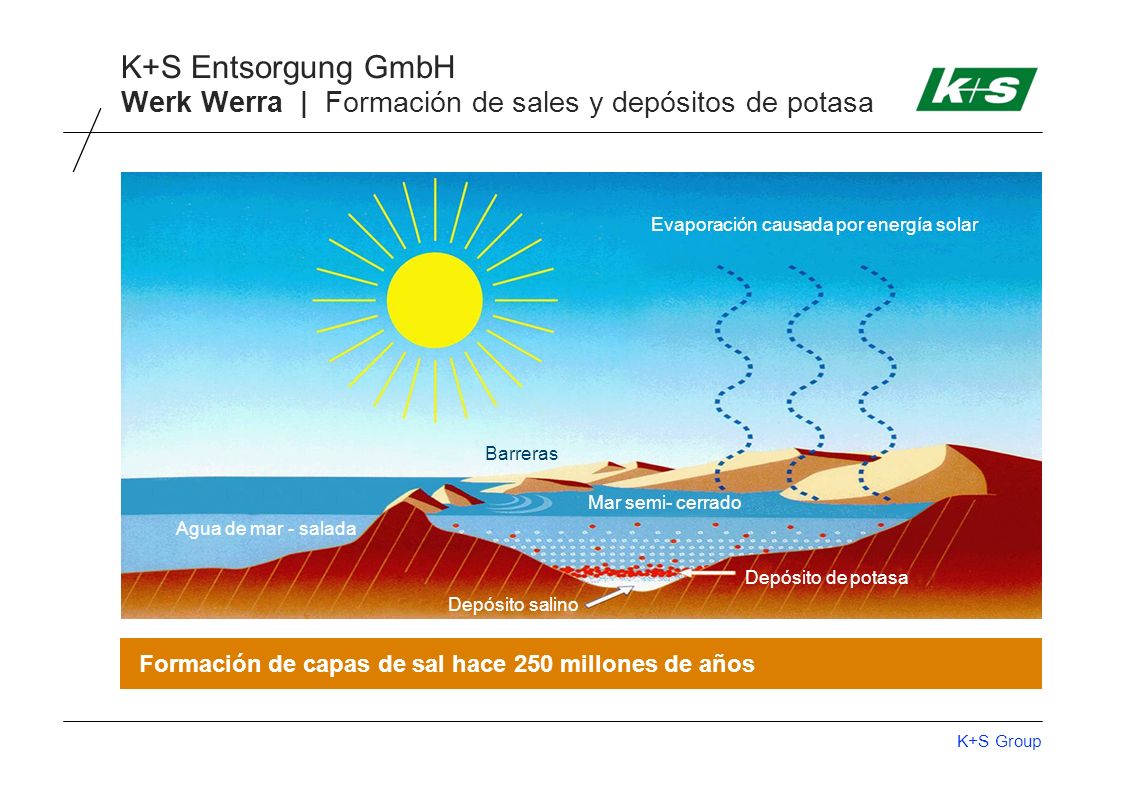

11 K+S Group K+S Entsorgung GmbH Formación de capas de sal hace 250 millones de años Evaporación causada por energía solar Barreras Depósito salino Depósito de potasa Mar semi- cerrado Agua de mar - salada Werk Werra | Formación de sales y depósitos de potasa

12 K+S Group K+S Entsorgung GmbH Werk Werra | Geología Ancho de los depósitos: hasta 500 metros | Gastight

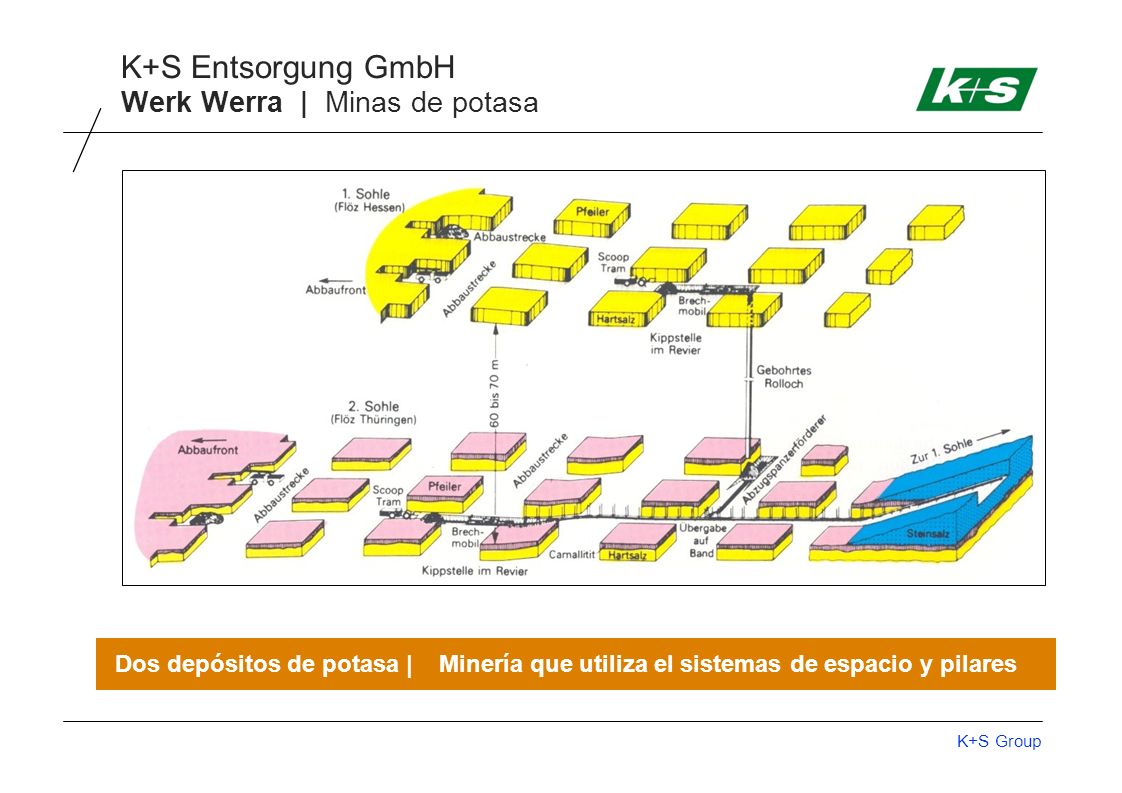

13 K+S Group K+S Entsorgung GmbH Werk Werra | Minas de potasa Dos depósitos de potasa | Minería que utiliza el sistemas de espacio y pilares

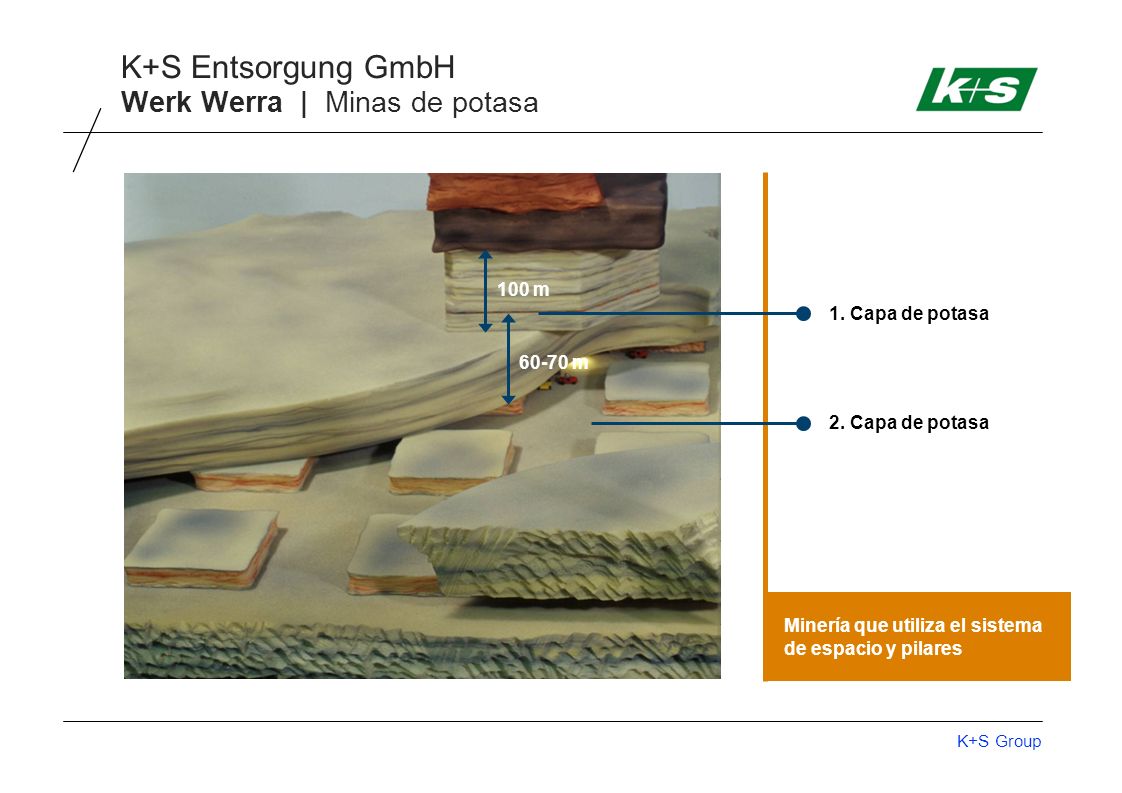

14 K+S Group K+S Entsorgung GmbH Werk Werra | Minas de potasa Minería que utiliza el sistema de espacio y pilares 100 m 2. Capa de potasa m 1. Capa de potasa

15 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Pre-requisitos La solución más segura para disponer desechos peligrosos Prerequisitos para la disposición subterránea de desechos Almacenamiento de desechos en desuso, áreas excavadas de la mina. Área de almacenamiento tiene que estar alejada del área de extracción y tener la posibilidad de ser sellada. Las cavidades se mantienen abiertas y no existe obligación de rellenar. Las cavidades deben ser estables y permanecer accesibles por tiempos prolongados. La mina tiene que estar seca y libre de agua Las áreas de almacenamiento tienen que sellarse y aislarse de posibles capas de agua cercanas

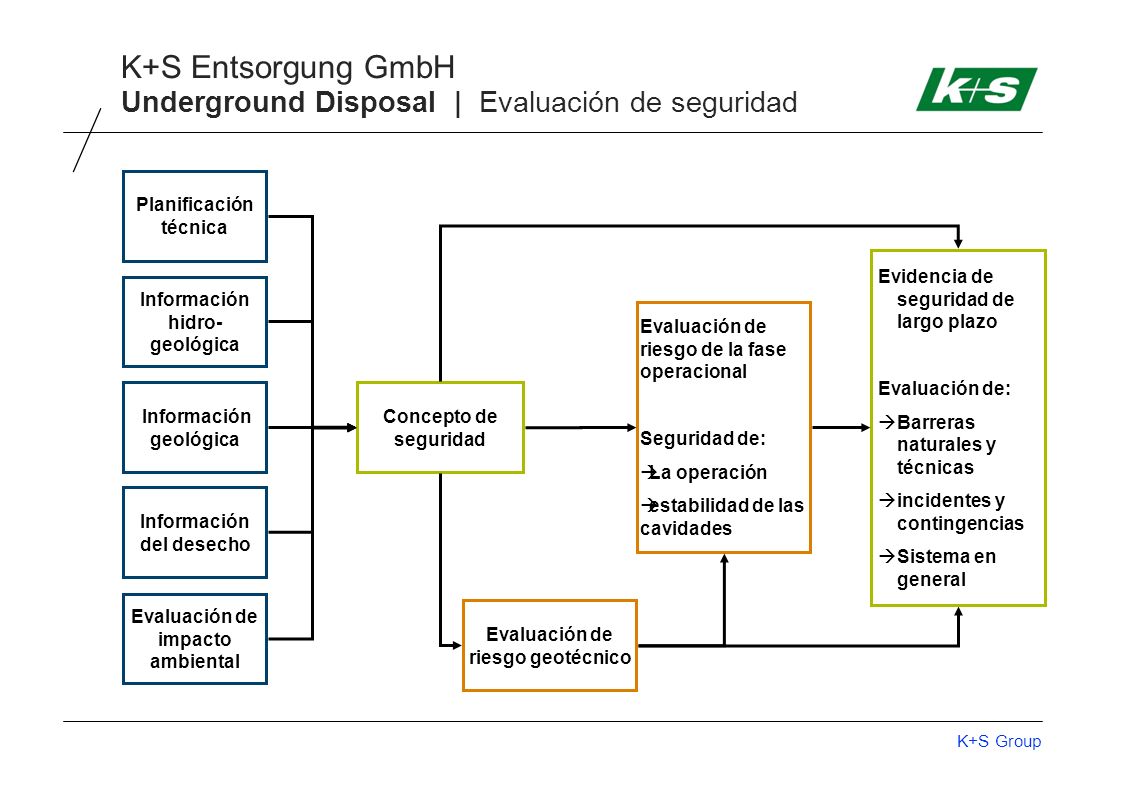

16 K+S Group K+S Entsorgung GmbH Underground Disposal | Evaluación de seguridad Planificación técnica Información del desecho Información hidro- geológica Información geológica Evaluación de impacto ambiental Concepto de seguridad Evaluación de riesgo de la fase operacional Seguridad de: La operación estabilidad de las cavidades Evaluación de riesgo geotécnico Evidencia de seguridad de largo plazo Evaluación de: Barreras naturales y técnicas incidentes y contingencias Sistema en general

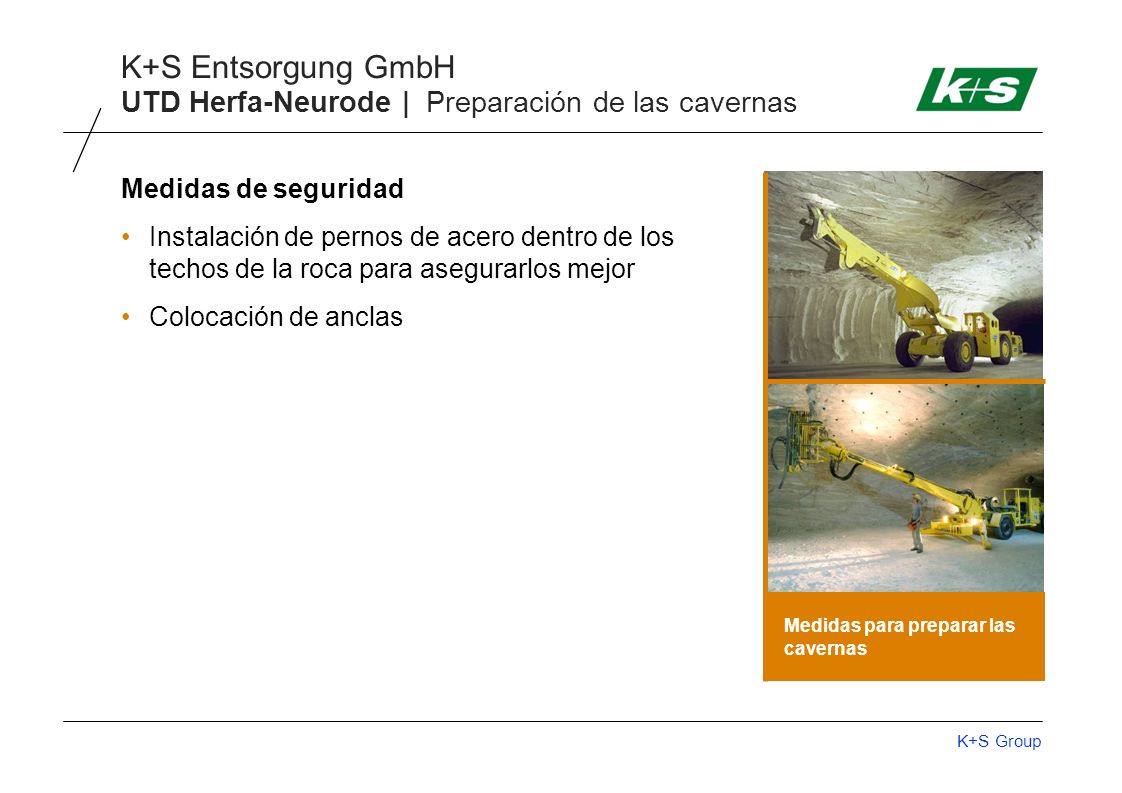

17 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Preparación de las cavernas Medidas de seguridad Instalación de pernos de acero dentro de los techos de la roca para asegurarlos mejor Colocación de anclas Medidas para preparar las cavernas

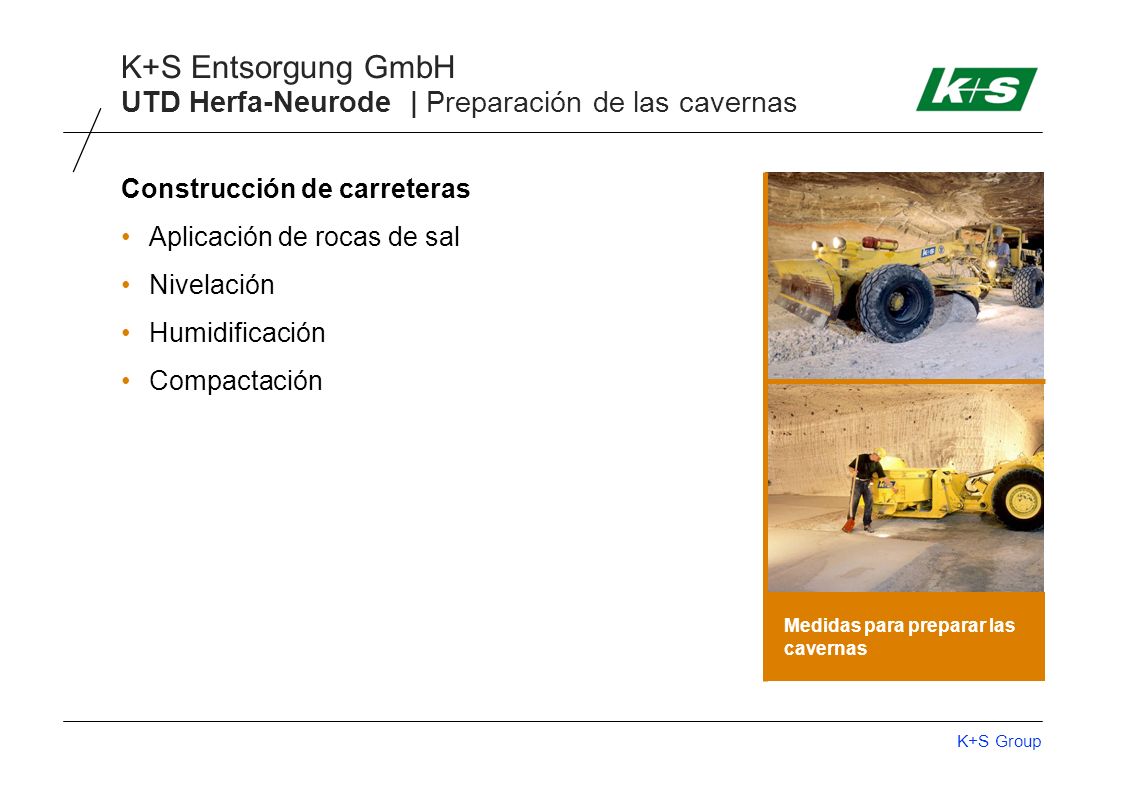

18 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Preparación de las cavernas Construcción de carreteras Aplicación de rocas de sal Nivelación Humidificación Compactación Medidas para preparar las cavernas

19 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Condiciones de almacenamiento Control de aceptación No se aceptan los siguientes desechos para la disposición subterránea: explosivos Auto inflamables Combustión espontánea Infecciosos Radioactivos Que desprendan gases peligrosos Líquidos Que aumenten su volumen

20 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Control de aceptación

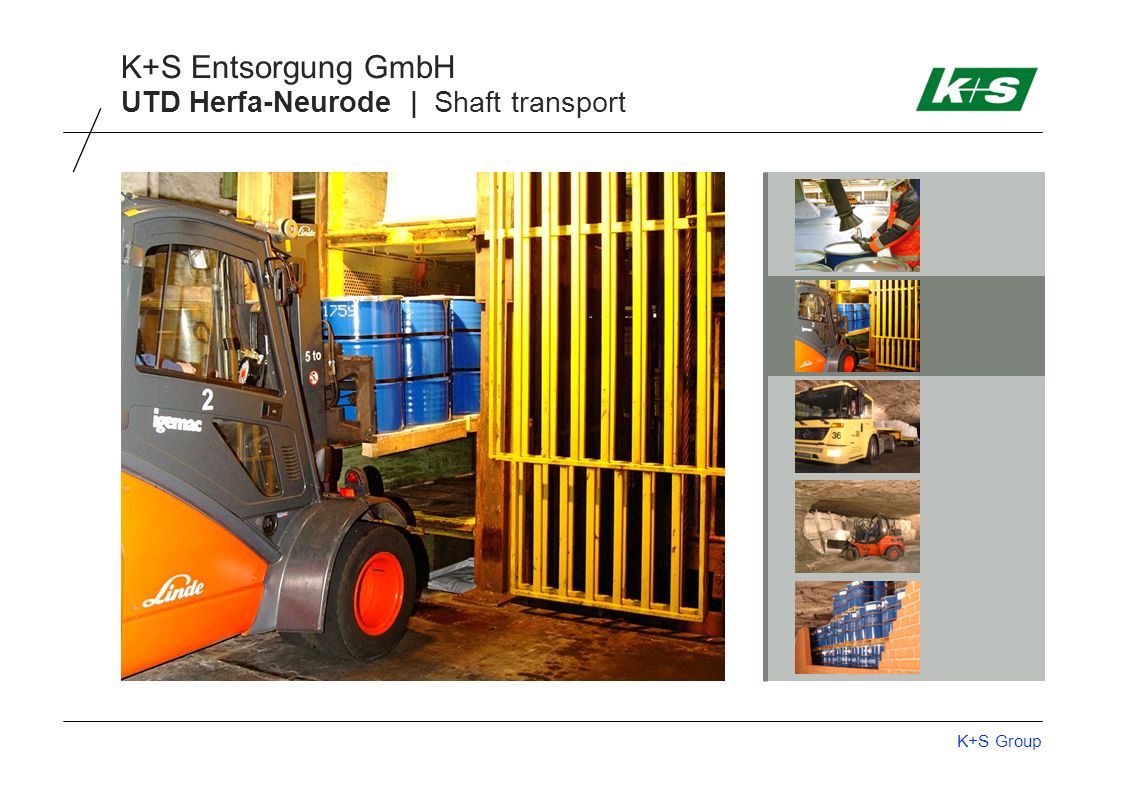

21 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Shaft transport

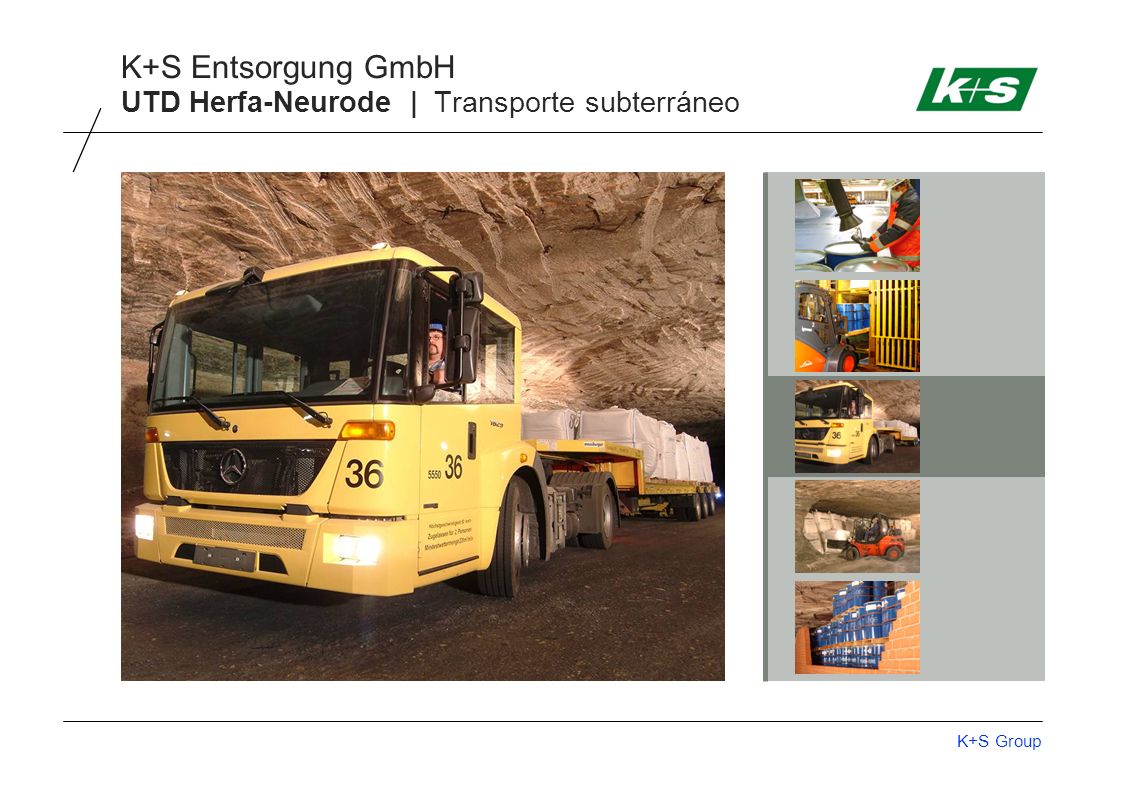

22 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Transporte subterráneo

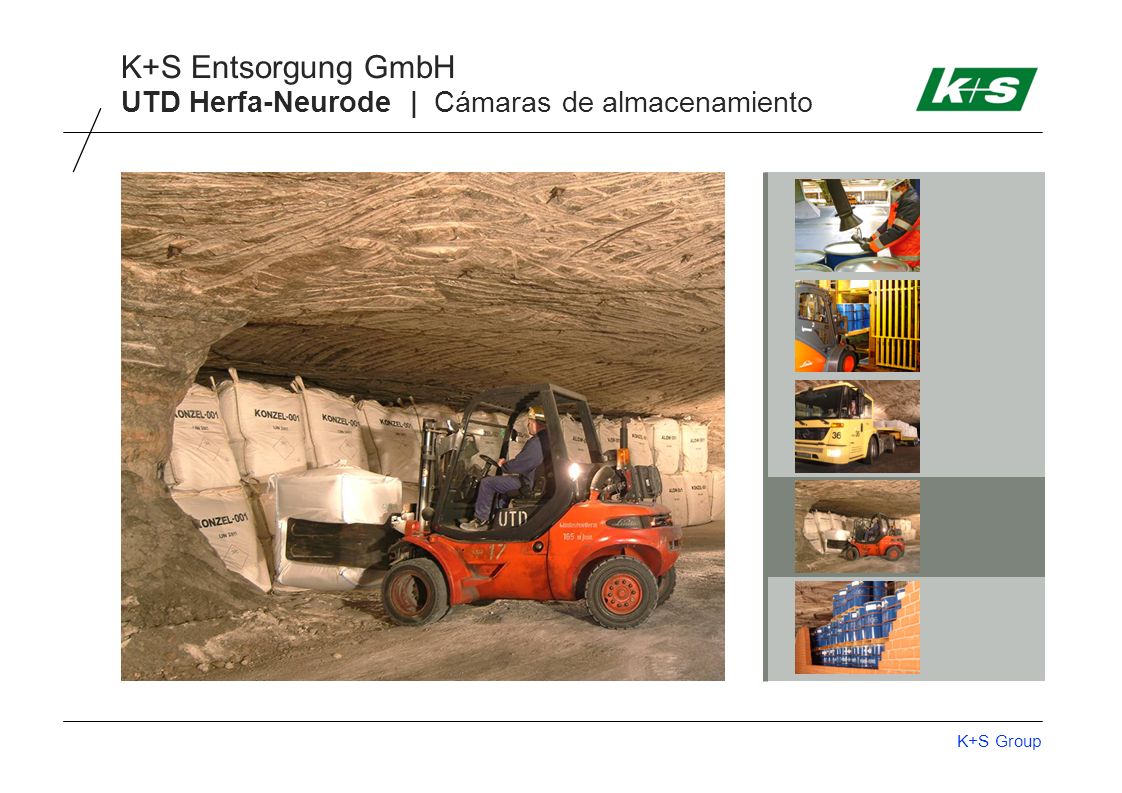

23 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Cámaras de almacenamiento

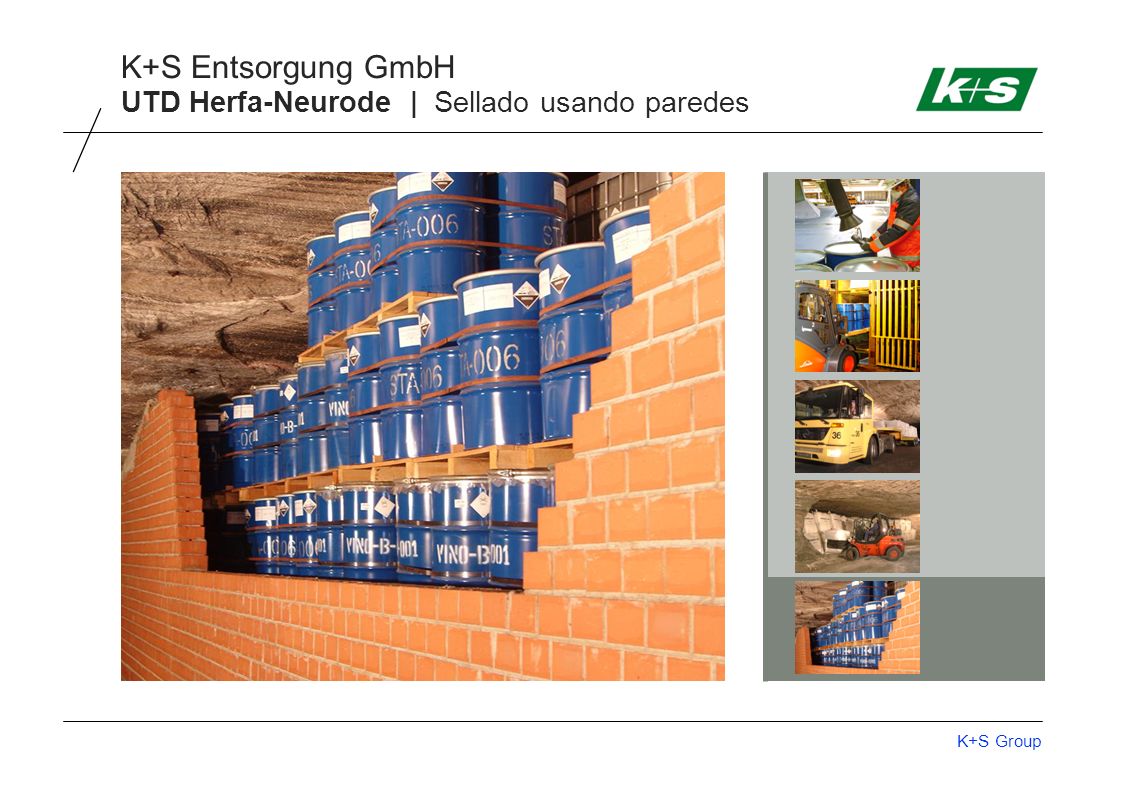

24 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Sellado usando paredes

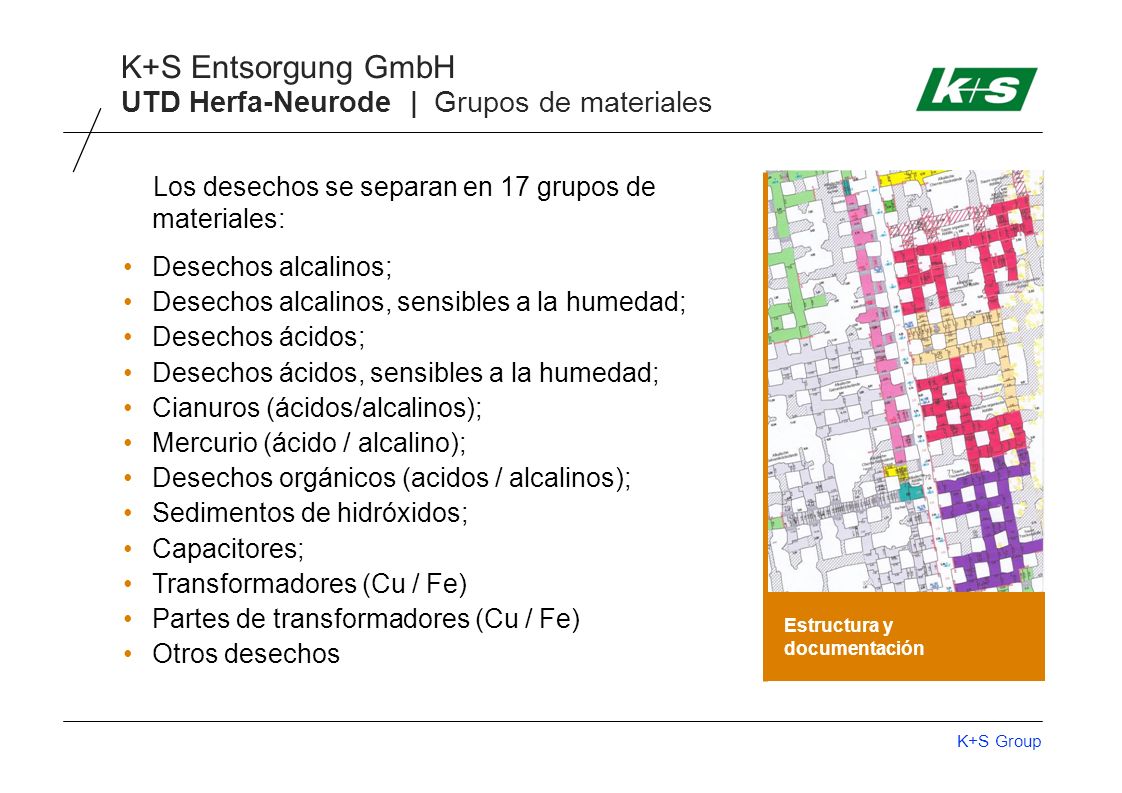

25 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Grupos de materiales Estructura y documentación Los desechos se separan en 17 grupos de materiales: Desechos alcalinos; Desechos alcalinos, sensibles a la humedad; Desechos ácidos; Desechos ácidos, sensibles a la humedad; Cianuros (ácidos/alcalinos); Mercurio (ácido / alcalino); Desechos orgánicos (acidos / alcalinos); Sedimentos de hidróxidos; Capacitores; Transformadores (Cu / Fe) Partes de transformadores (Cu / Fe) Otros desechos

26 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Una planta de disposición única Transporte en Werk Werra Primera planta subterránea en el mundo de disposición de desechos Complejas instalaciones de seguridad Documentación completa que permite el seguimiento preciso Retención de muestras de cada uno de los desechos recibidos Recuperación de desechos para la recuperación de recursos Gran capacidad y flexibilidad Infraestructura de una gran compañía

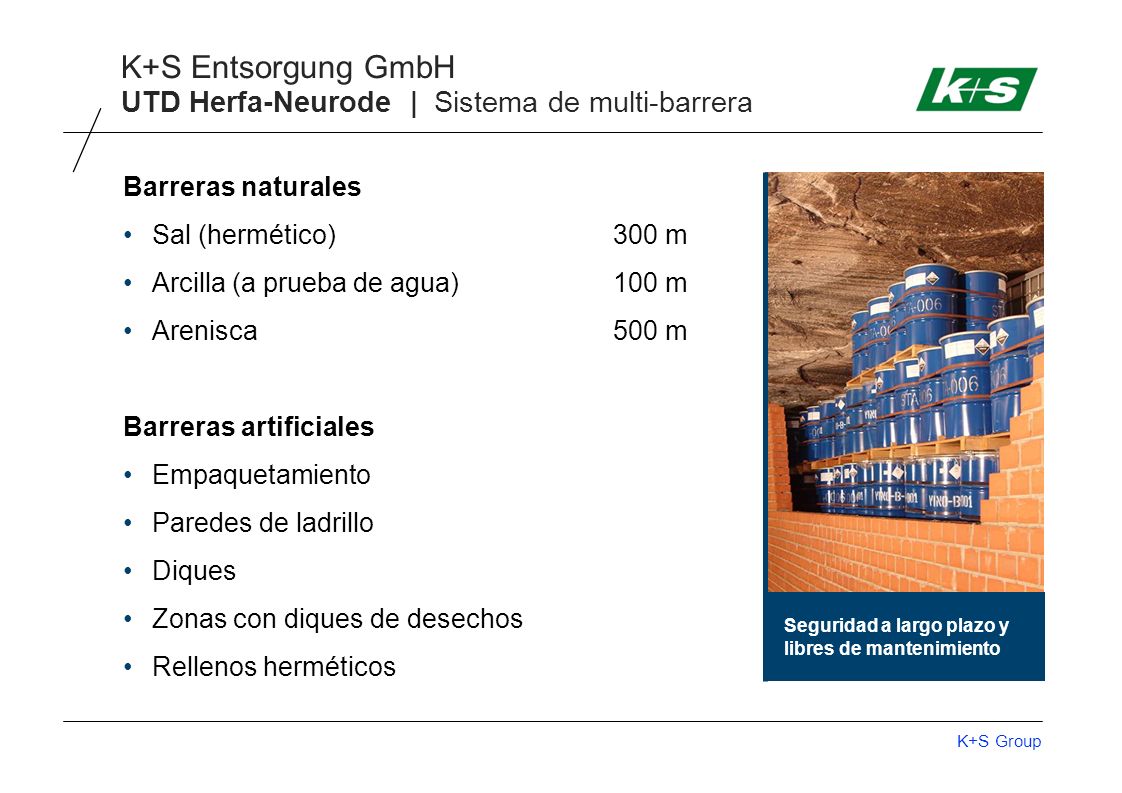

27 K+S Group K+S Entsorgung GmbH UTD Herfa-Neurode | Sistema de multi-barrera Barreras naturales Sal (hermético)300 m Arcilla (a prueba de agua)100 m Arenisca500 m Barreras artificiales Empaquetamiento Paredes de ladrillo Diques Zonas con diques de desechos Rellenos herméticos Seguridad a largo plazo y libres de mantenimiento

28 K+S Group K+S Entsorgung GmbH ¡G r a c i a s p o r s u a t e n c i ó n! UTD Herfa-Neurode
