Actuación Acústica en el Centro de Arte Contemporáneo Modalidad: Científico Técnico Autor: Miguel Ángel Fernández Martínez Director PFG: Amadeo Pascual.

Presentaciones similares


Presentación del tema: "Actuación Acústica en el Centro de Arte Contemporáneo Modalidad: Científico Técnico Autor: Miguel Ángel Fernández Martínez Director PFG: Amadeo Pascual."— Transcripción de la presentación:

1 Actuación Acústica en el Centro de Arte Contemporáneo Modalidad: Científico Técnico Autor: Miguel Ángel Fernández Martínez Director PFG: Amadeo Pascual Galan Ignacio Guillen Guillamón Escuela Técnica Superior de Ingeniería de Edificación

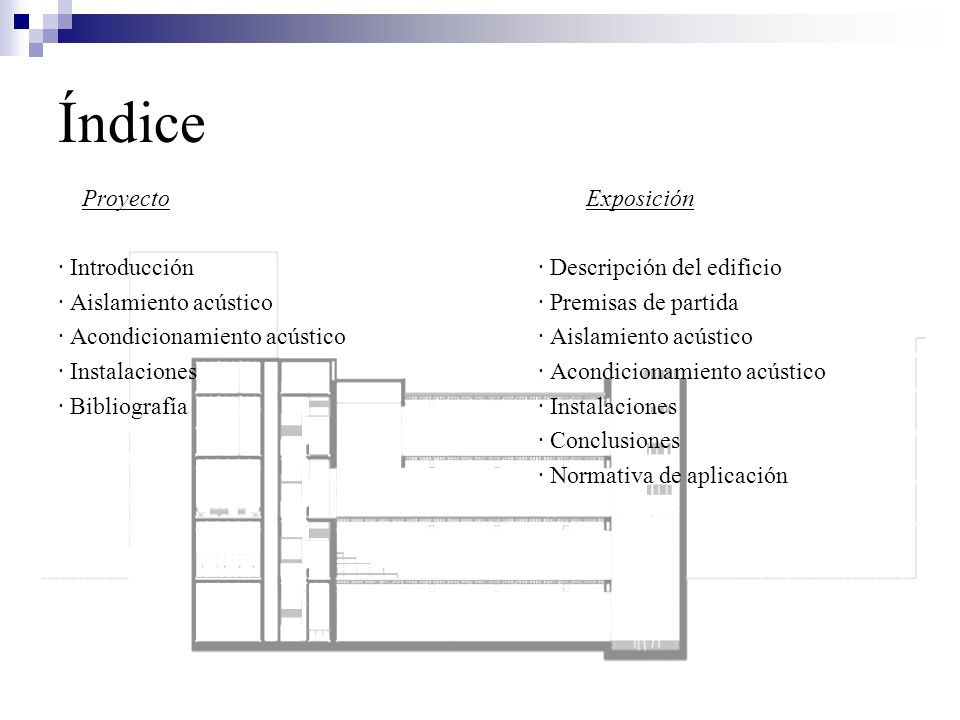

2 Índice Proyecto Exposición · Introducción· Descripción del edificio · Aislamiento acústico· Premisas de partida · Acondicionamiento acústico· Aislamiento acústico · Instalaciones· Acondicionamiento acústico · Bibliografía· Instalaciones · Conclusiones · Normativa de aplicación

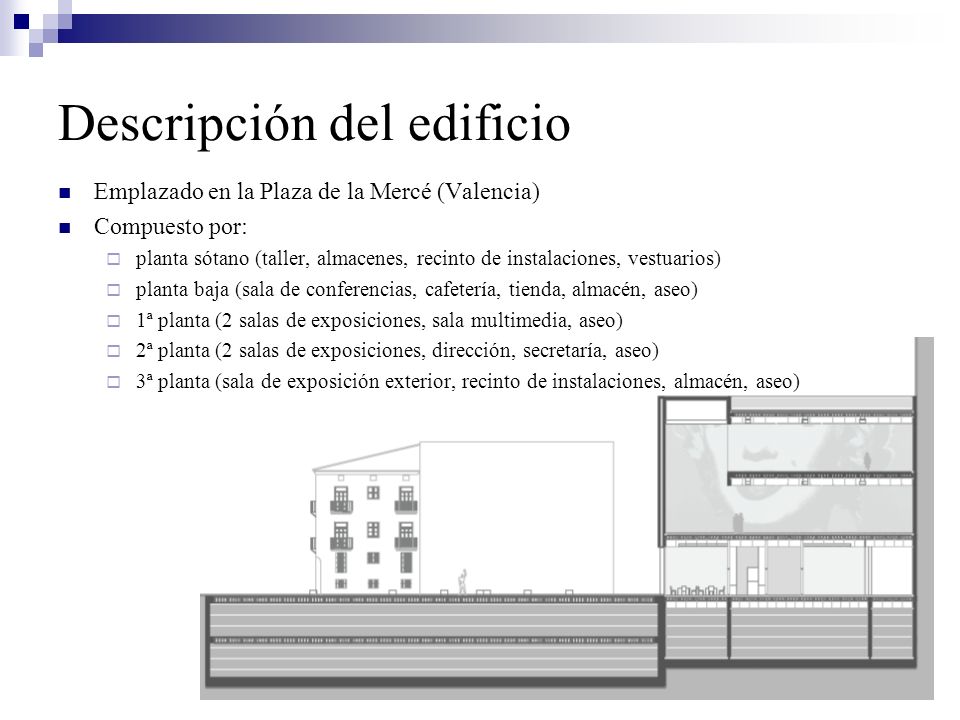

3 Descripción del edificio Emplazado en la Plaza de la Mercé (Valencia) Compuesto por: planta sótano (taller, almacenes, recinto de instalaciones, vestuarios) planta baja (sala de conferencias, cafetería, tienda, almacén, aseo) 1ª planta (2 salas de exposiciones, sala multimedia, aseo) 2ª planta (2 salas de exposiciones, dirección, secretaría, aseo) 3ª planta (sala de exposición exterior, recinto de instalaciones, almacén, aseo)

4 Premisas de partida El diseño del edificio no variará, estableciéndose alguna modificación puntual que no afecte al estado inicial de la fachada, estructura o distribución interior. La actuación se limitara a: la ejecución de trasdosados disposición de suelos flotantes aplicación de revestimientos Plano emplazamiento

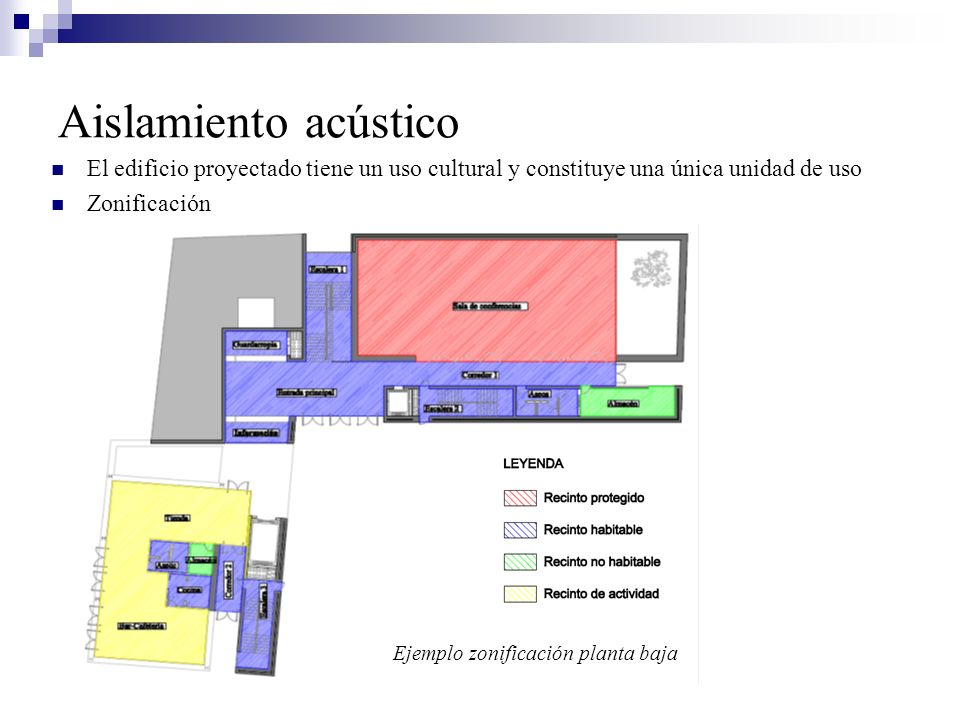

5 Aislamiento acústico El edificio proyectado tiene un uso cultural y constituye una única unidad de uso Zonificación Ejemplo zonificación planta baja

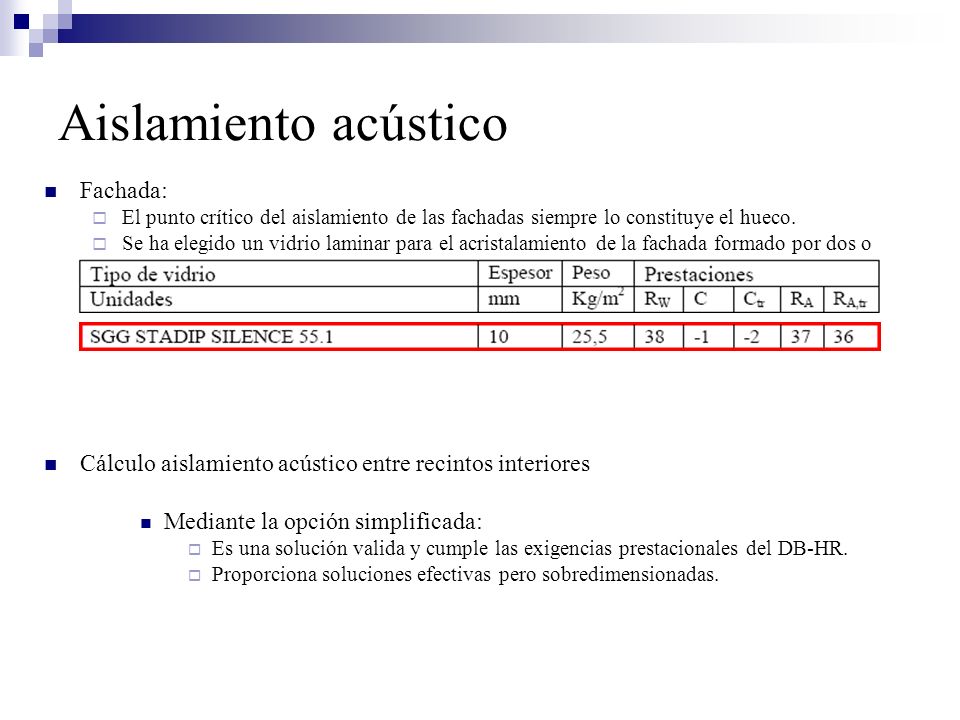

6 Fachada: El punto crítico del aislamiento de las fachadas siempre lo constituye el hueco. Se ha elegido un vidrio laminar para el acristalamiento de la fachada formado por dos o más laminas de vidrio unidas entre si por un plástico. Cálculo aislamiento acústico entre recintos interiores Mediante la opción simplificada: Es una solución valida y cumple las exigencias prestacionales del DB-HR. Proporciona soluciones efectivas pero sobredimensionadas. Aislamiento acústico

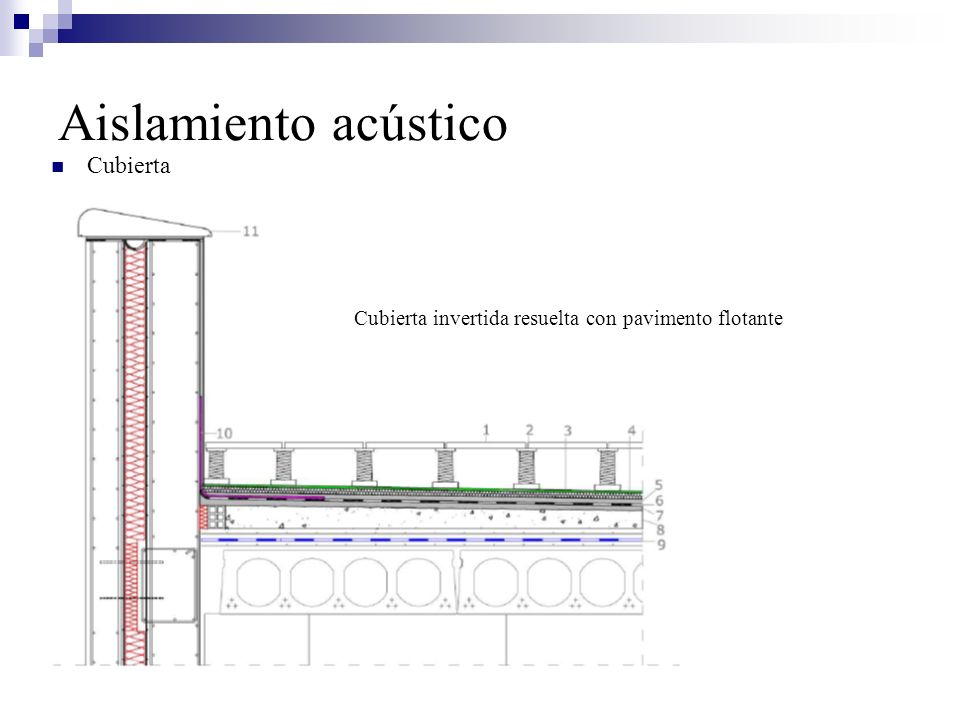

7 Cubierta Cubierta invertida resuelta con pavimento flotante Aislamiento acústico

8 Fichas justificativas Ejemplo ficha justificativa elementos de separación horizontales Aislamiento acústico

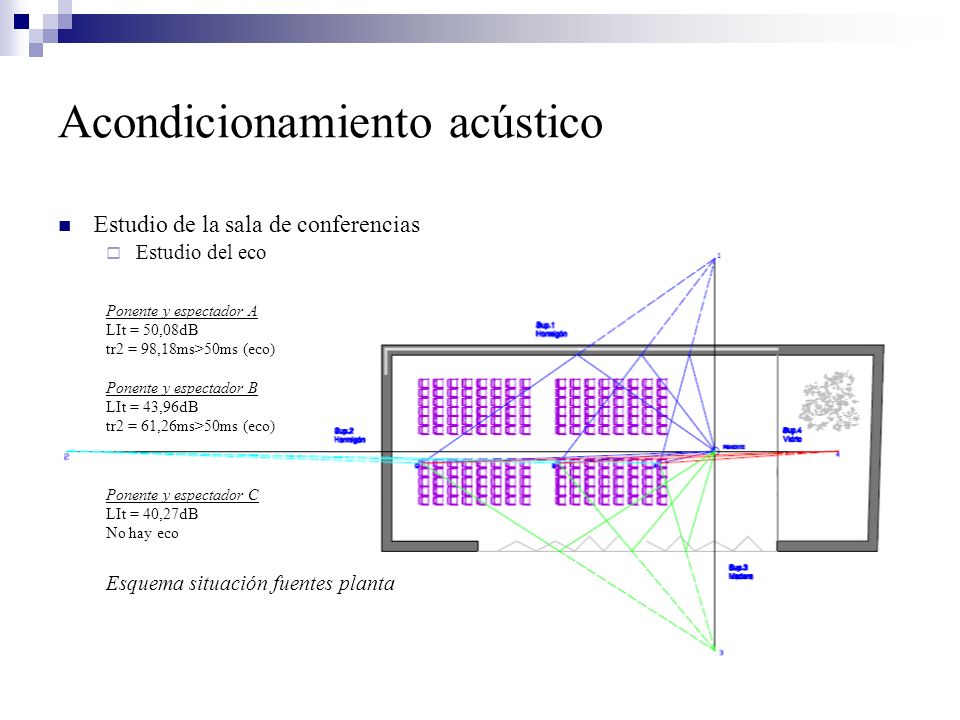

9 Acondicionamiento acústico Estudio de la sala de conferencias Estudio del eco Ponente y espectador A LIt = 50,08dB tr2 = 98,18ms>50ms (eco) Ponente y espectador B LIt = 43,96dB tr2 = 61,26ms>50ms (eco) Ponente y espectador C LIt = 40,27dB No hay eco Esquema situación fuentes planta

10 Cálculo tiempo de reverberación Método Sabine: Tr = (0,162·V) Tr = (0,162·1178,14)/447,96 = = 0,43s Método Eyring-Norris: Tr = 0,161·V/-S·ln(1-α) α = 447,96/996,82 = 0,4494 Tr = 0,32s SuperficiesαA(s·α)Materiales Suelo280,510,43120,62Alfombra de fieltro (12mm) Techos280,510,80224,41Cielorraso placas metálicas perforadas 7% Paredes207,740,2756,09Alfombra sobre pared (10mm) Puertas39,780,083,18Madera Vidrieras47,460,031,42Ventanal vidrios gruesos Asientos140,800,3042,24Butaca tapizada de terciopelo 996,82447,96 Acondicionamiento acústico

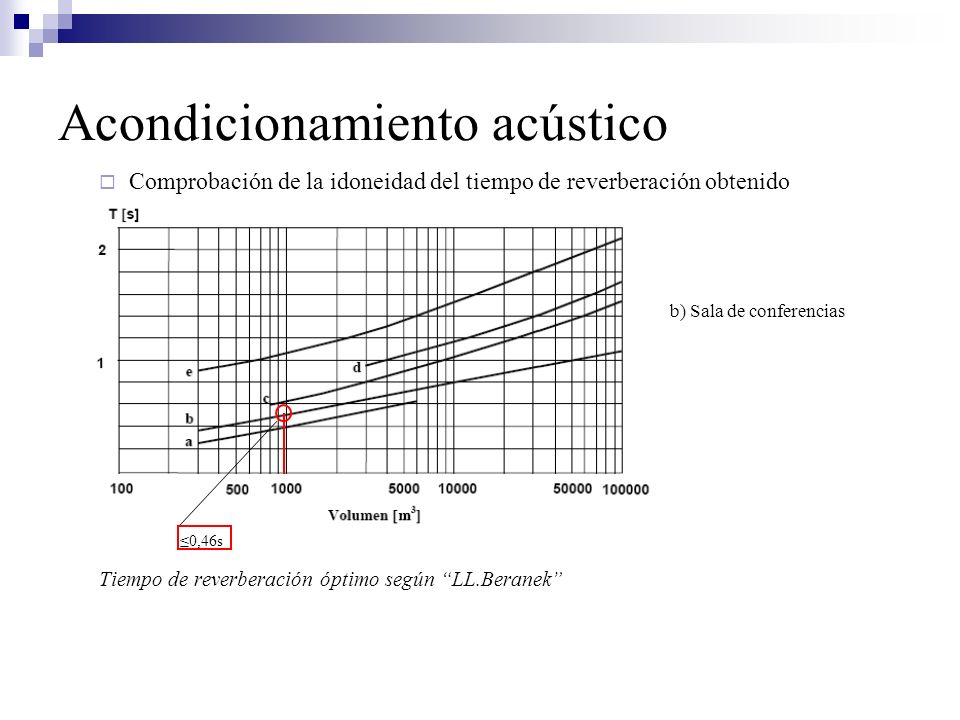

11 Comprobación de la idoneidad del tiempo de reverberación obtenido b) Sala de conferencias Tiempo de reverberación óptimo según LL.Beranek 0,46s Acondicionamiento acústico

12 Detalle D-D´

13 Instalaciones Iluminación El empotramiento de luminarias, rejillas de aire acondicionado, etc.; constituyen puentes acústicos que disminuyen el aislamiento del techo y que, puede llegar hasta casi anularlo. Soluciones estudiadas: Luminarias sobre rieles

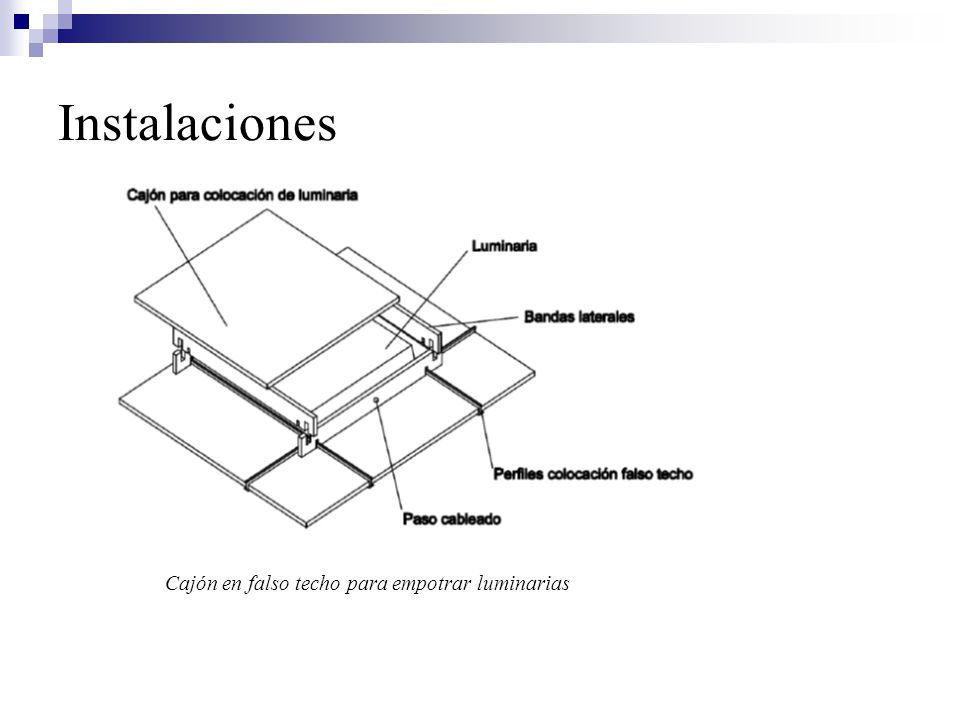

14 Cajón en falso techo para empotrar luminarias Instalaciones

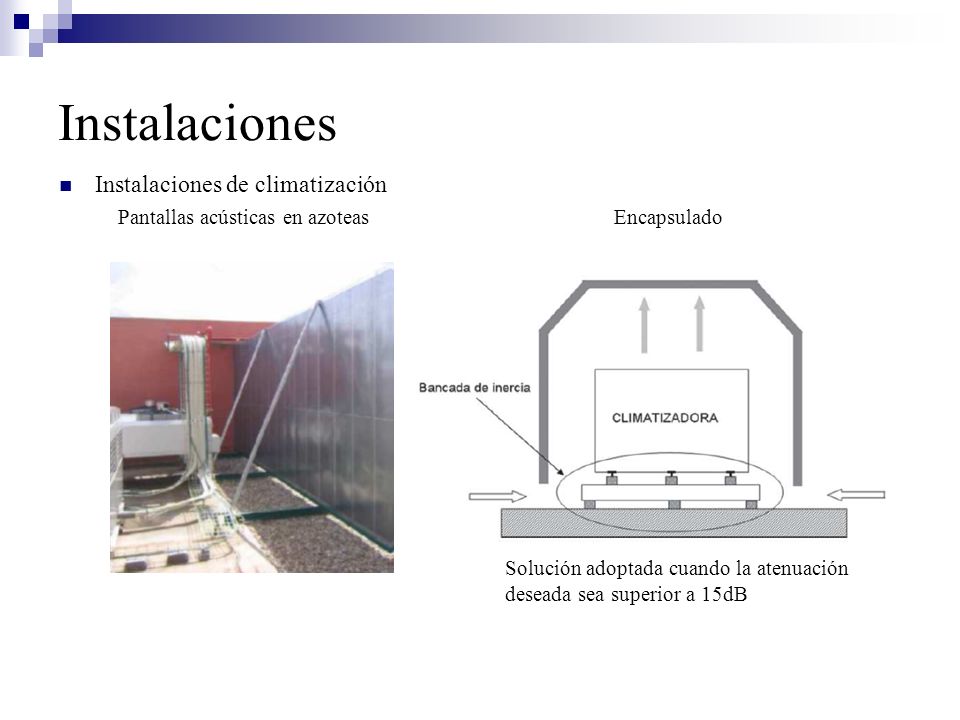

15 Instalaciones de climatización Pantallas acústicas en azoteas Encapsulado Solución adoptada cuando la atenuación deseada sea superior a 15dB Instalaciones

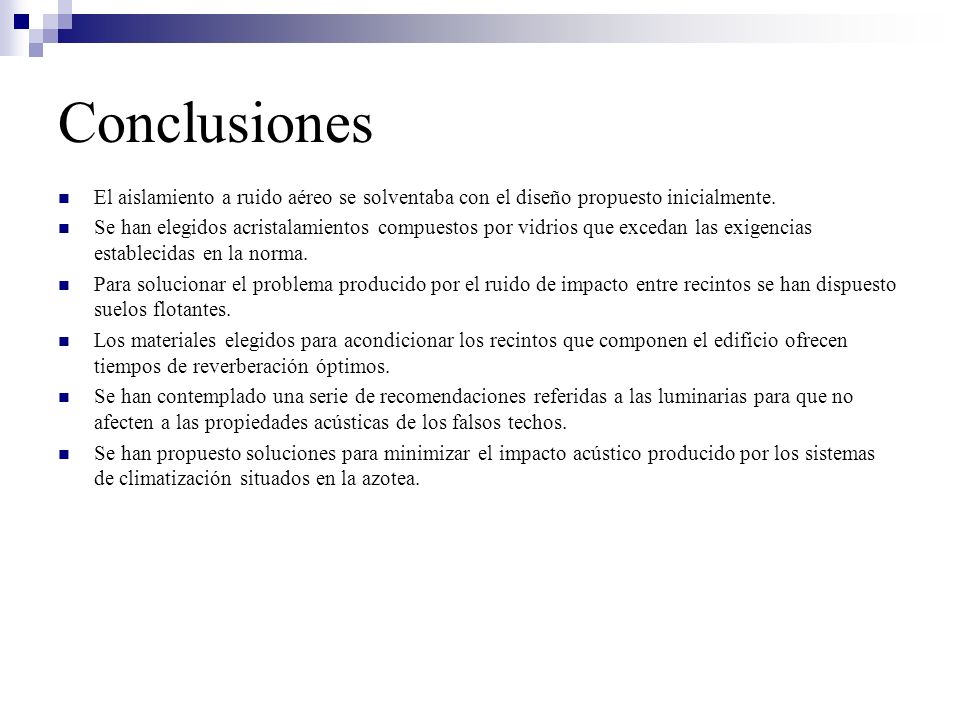

16 Conclusiones El aislamiento a ruido aéreo se solventaba con el diseño propuesto inicialmente. Se han elegidos acristalamientos compuestos por vidrios que excedan las exigencias establecidas en la norma. Para solucionar el problema producido por el ruido de impacto entre recintos se han dispuesto suelos flotantes. Los materiales elegidos para acondicionar los recintos que componen el edificio ofrecen tiempos de reverberación óptimos. Se han contemplado una serie de recomendaciones referidas a las luminarias para que no afecten a las propiedades acústicas de los falsos techos. Se han propuesto soluciones para minimizar el impacto acústico producido por los sistemas de climatización situados en la azotea.

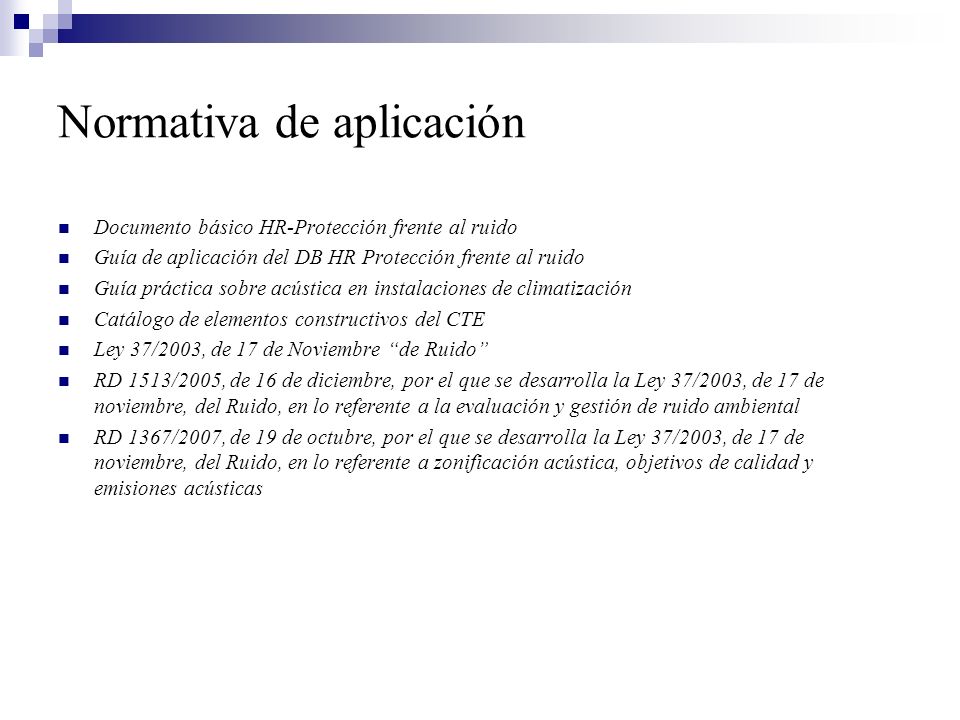

17 Normativa de aplicación Documento básico HR-Protección frente al ruido Guía de aplicación del DB HR Protección frente al ruido Guía práctica sobre acústica en instalaciones de climatización Catálogo de elementos constructivos del CTE Ley 37/2003, de 17 de Noviembre de Ruido RD 1513/2005, de 16 de diciembre, por el que se desarrolla la Ley 37/2003, de 17 de noviembre, del Ruido, en lo referente a la evaluación y gestión de ruido ambiental RD 1367/2007, de 19 de octubre, por el que se desarrolla la Ley 37/2003, de 17 de noviembre, del Ruido, en lo referente a zonificación acústica, objetivos de calidad y emisiones acústicas
