Metalurgia del Plomo:.

Presentación del tema: "Metalurgia del Plomo:."— Transcripción de la presentación:

1 Metalurgia del Plomo:

2 Historia V-IV milenio antes de Cristo
Egipcios, Griegos, Romanos, China…

3 Propiedades Principales propiedades: Masa atómica= 207,22
r= 11,33 gr·cm-3 Z= 82 TE= 327 ºC TV = 1740 ºC Rápida oxidación. Pasivación como carbonato Venenoso Gris azulado, brillante Propiedades mecánicas: Blando Maleable Dúctil

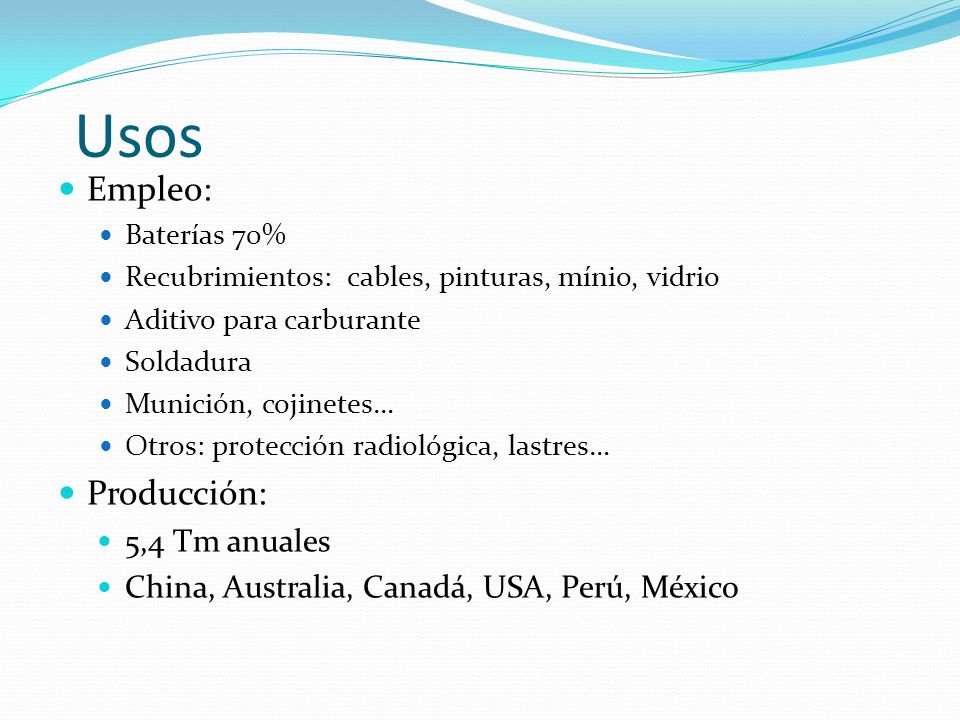

4 Usos Empleo: Producción: 5,4 Tm anuales
Baterías 70% Recubrimientos: cables, pinturas, mínio, vidrio Aditivo para carburante Soldadura Munición, cojinetes… Otros: protección radiológica, lastres… Producción: 5,4 Tm anuales China, Australia, Canadá, USA, Perú, México

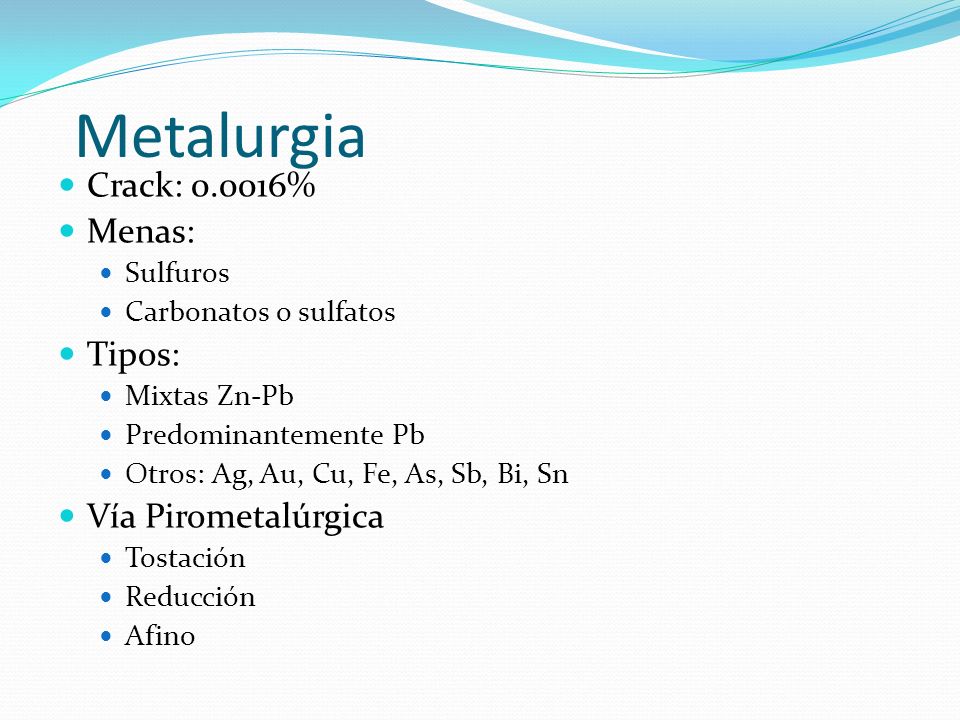

5 Metalurgia Crack: 0.0016% Menas: Tipos: Vía Pirometalúrgica Sulfuros
Carbonatos o sulfatos Tipos: Mixtas Zn-Pb Predominantemente Pb Otros: Ag, Au, Cu, Fe, As, Sb, Bi, Sn Vía Pirometalúrgica Tostación Reducción Afino

6 Afino térmico, químico o electrolítico

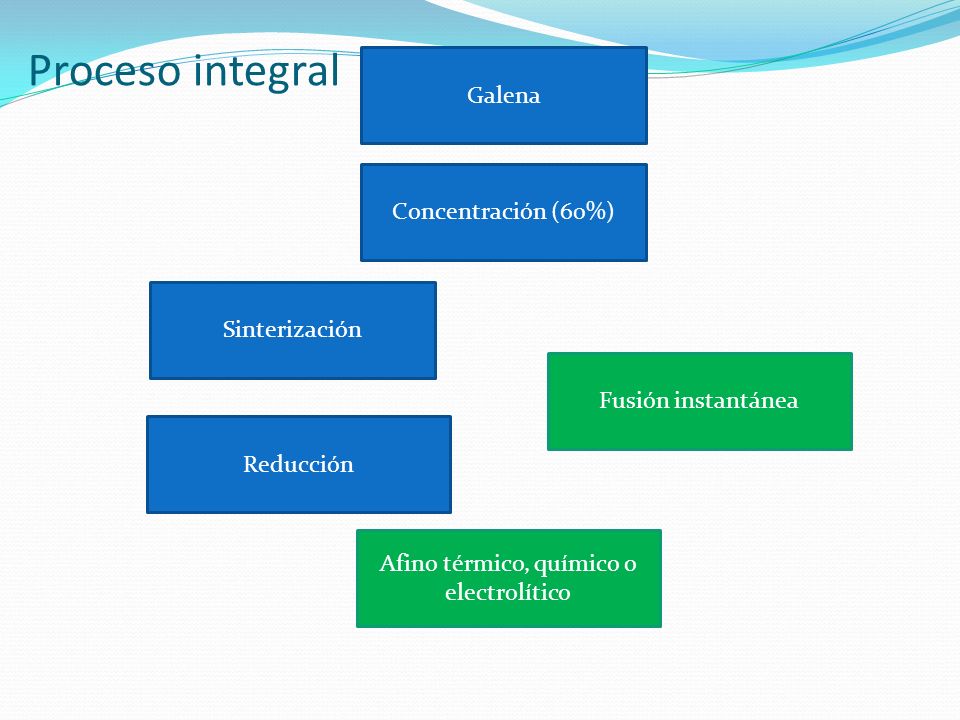

Proceso integral Galena Concentración (60%) Sinterización Fusión instantánea Reducción Afino térmico, químico o electrolítico

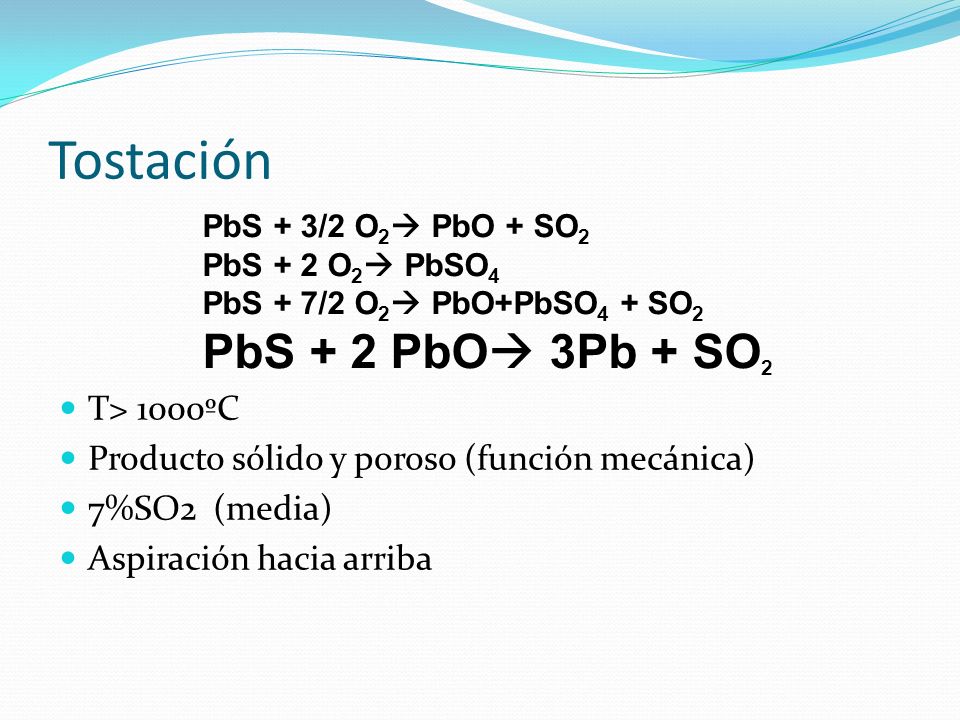

7 Tostación PbS + 2 PbO 3Pb + SO2 T> 1000ºC
PbS + 3/2 O2 PbO + SO2 PbS + 2 O2 PbSO4 PbS + 7/2 O2 PbO+PbSO4 + SO2 PbS + 2 PbO 3Pb + SO2 T> 1000ºC Producto sólido y poroso (función mecánica) 7%SO2 (media) Aspiración hacia arriba

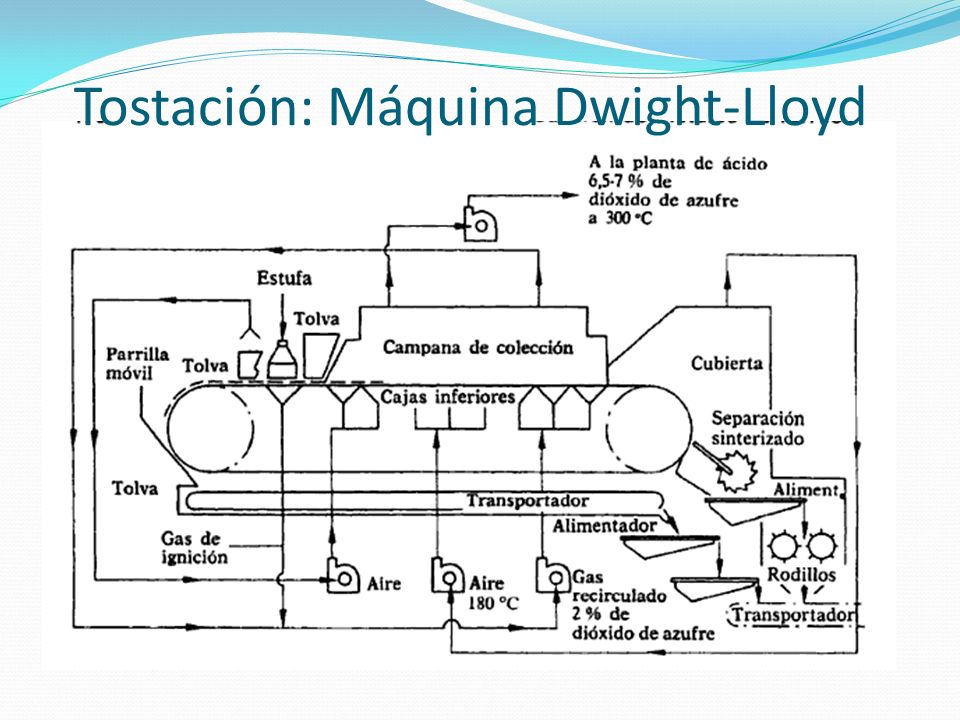

8 Tostación: Máquina Dwight-Lloyd

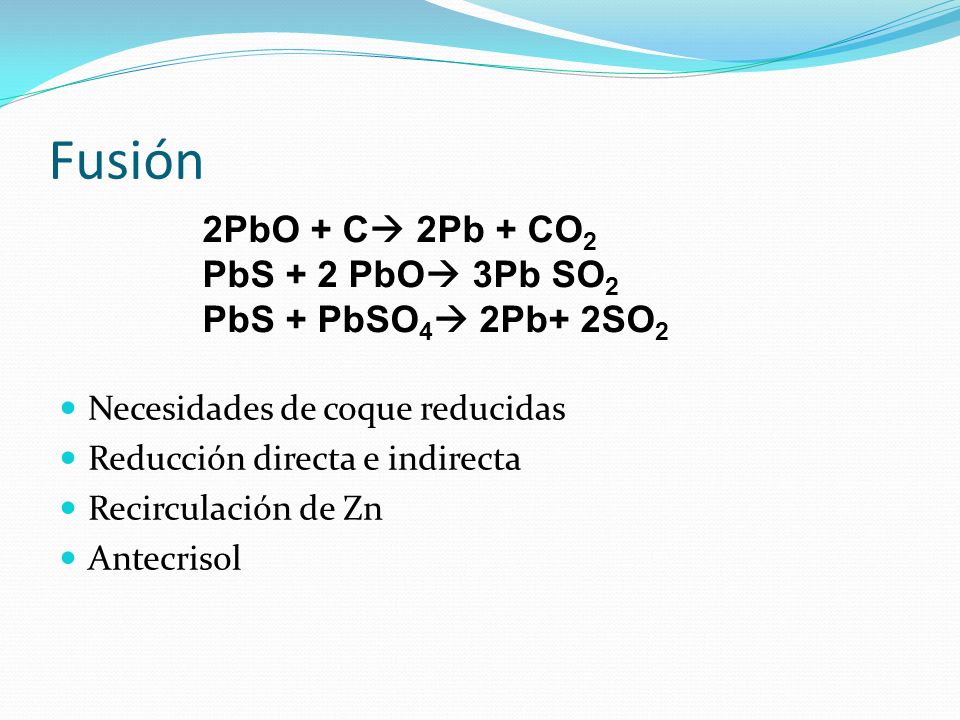

9 Fusión 2PbO + C 2Pb + CO2 PbS + 2 PbO 3Pb SO2 PbS + PbSO4 2Pb+ 2SO2
Necesidades de coque reducidas Reducción directa e indirecta Recirculación de Zn Antecrisol

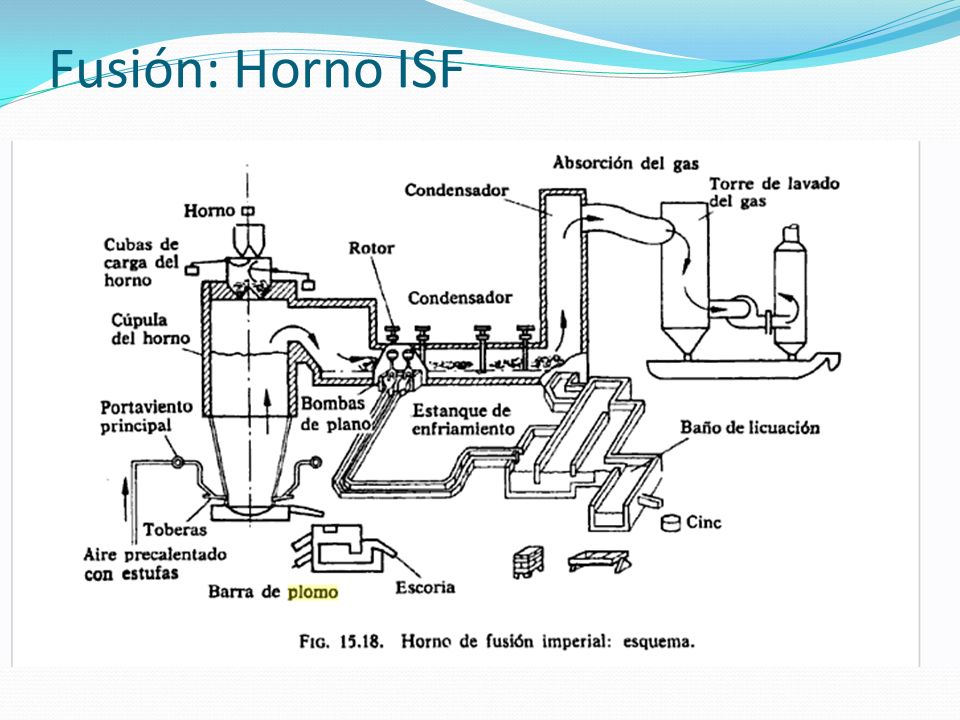

10 Fusión: Horno ISF

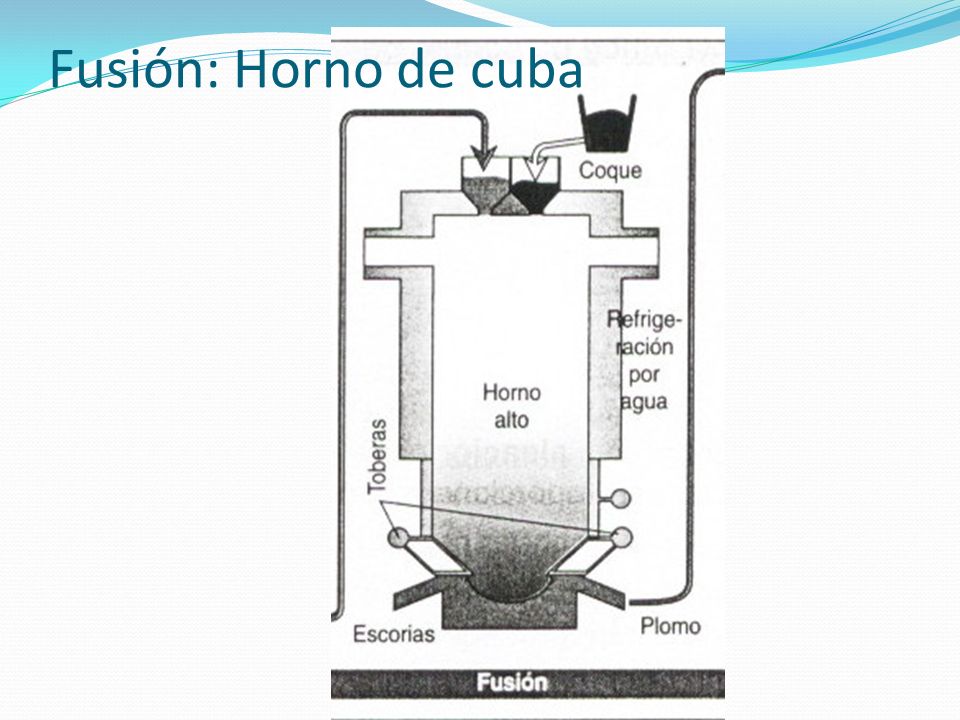

11 Fusión: Horno de cuba

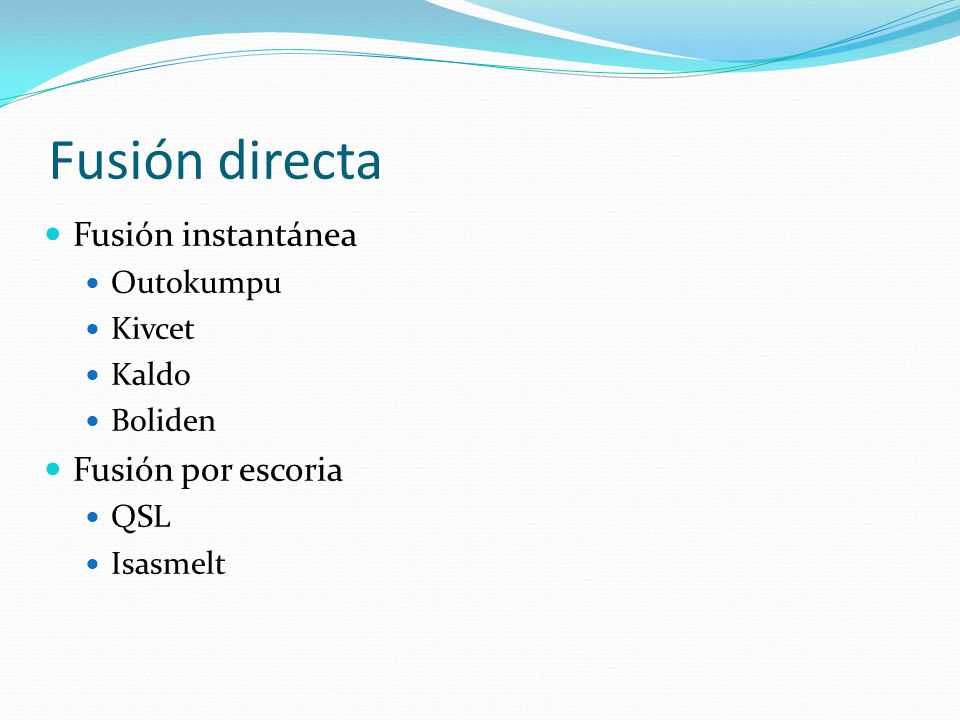

12 Fusión directa Fusión instantánea Fusión por escoria Outokumpu Kivcet
Kaldo Boliden Fusión por escoria QSL Isasmelt

13 Fusión directa: Outokumpu

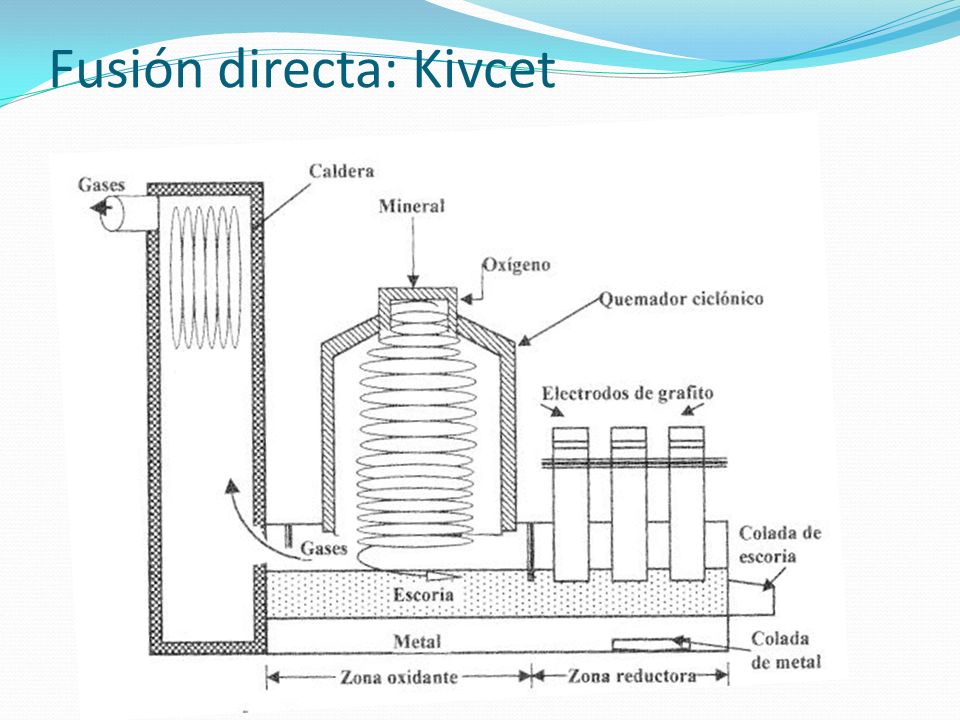

14 Fusión directa: Kivcet

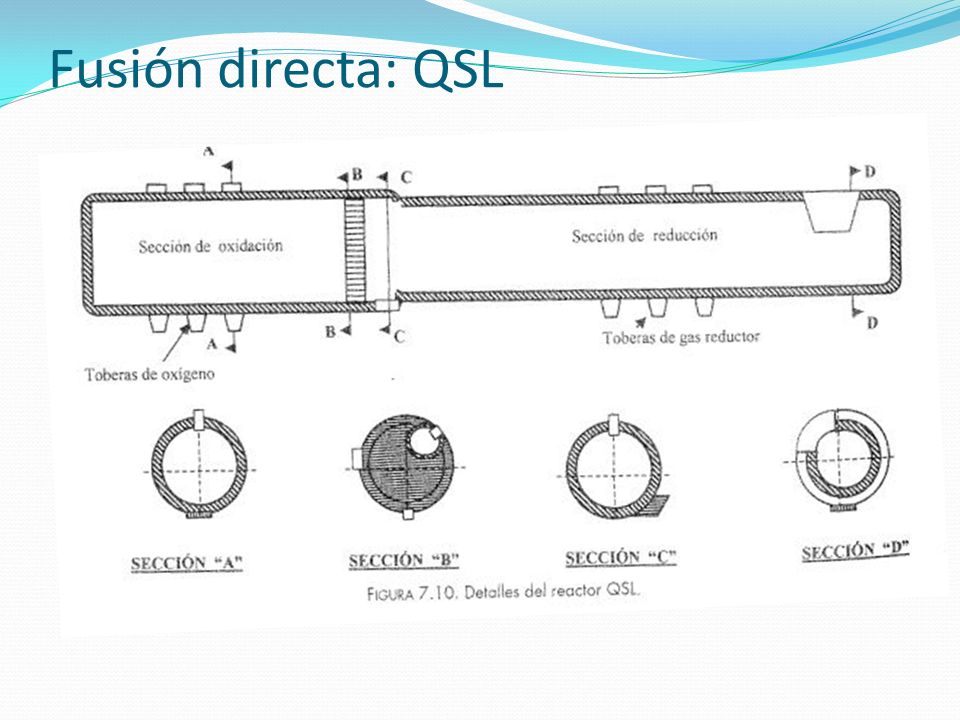

15 Fusión directa: QSL

16 Fusión directa: Isasmelt

17 Afino: Impurezas: Cu, Fe, Zn, Sn, As, Sb, Bi, Au,Ag
Contenido en Pb: 90-99,9 % Objetivo: Ablandamiento del metal Evitar la coloración Beneficio económico Proceso: Pirometalúrgico Electrolítico (Betts)

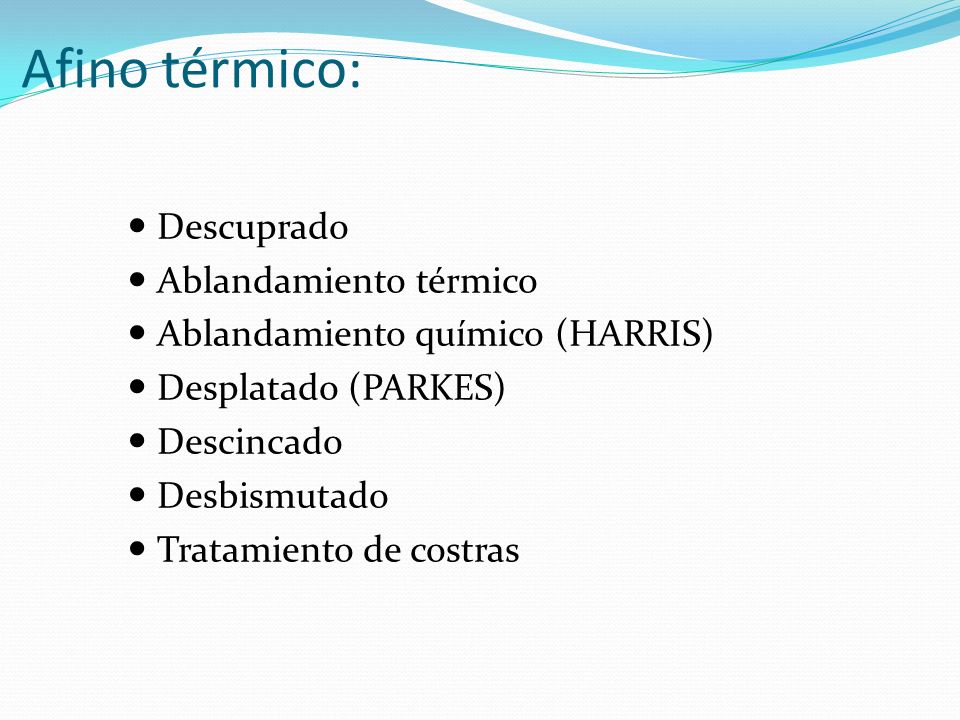

18 Afino térmico: Descuprado Ablandamiento térmico
Ablandamiento químico (HARRIS) Desplatado (PARKES) Descincado Desbismutado Tratamiento de costras

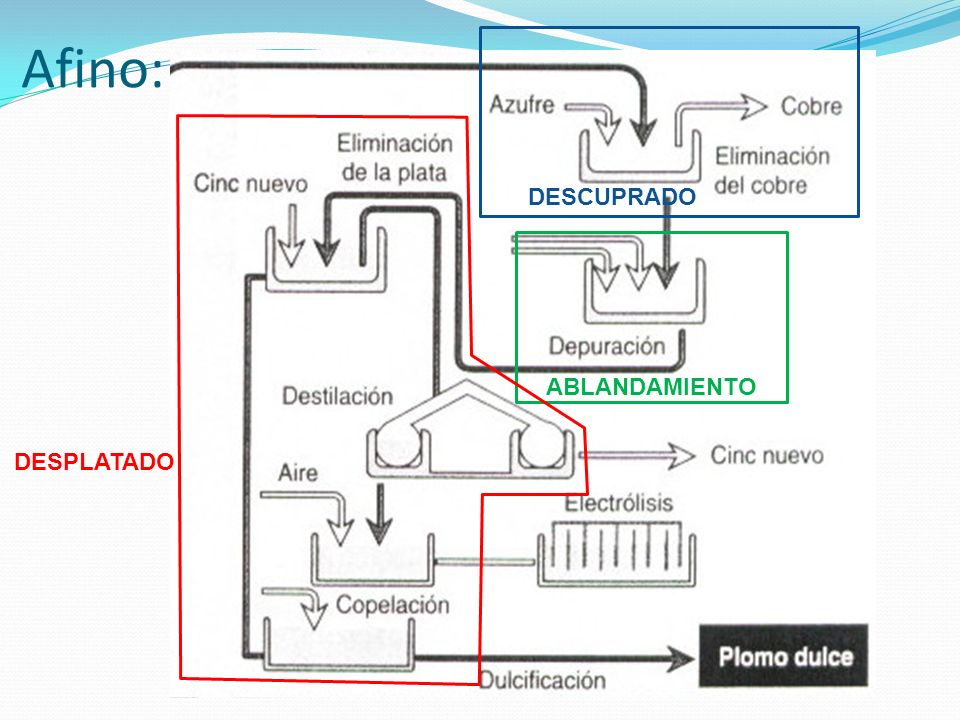

19 Afino: DESCUPRADO ABLANDAMIENTO DESPLATADO

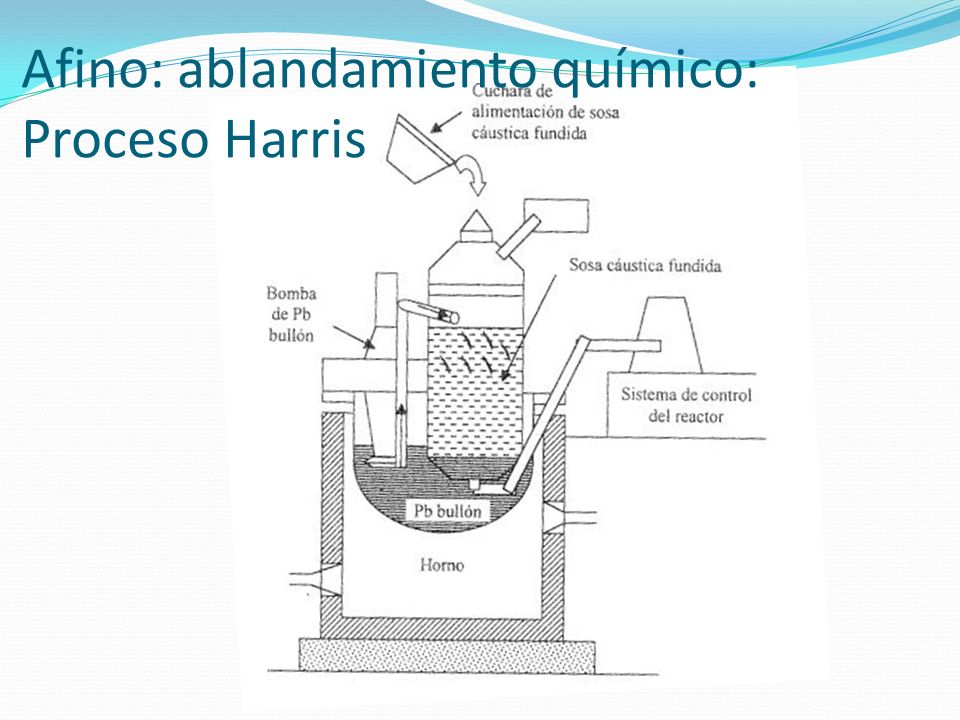

20 Afino: ablandamiento químico: Proceso Harris

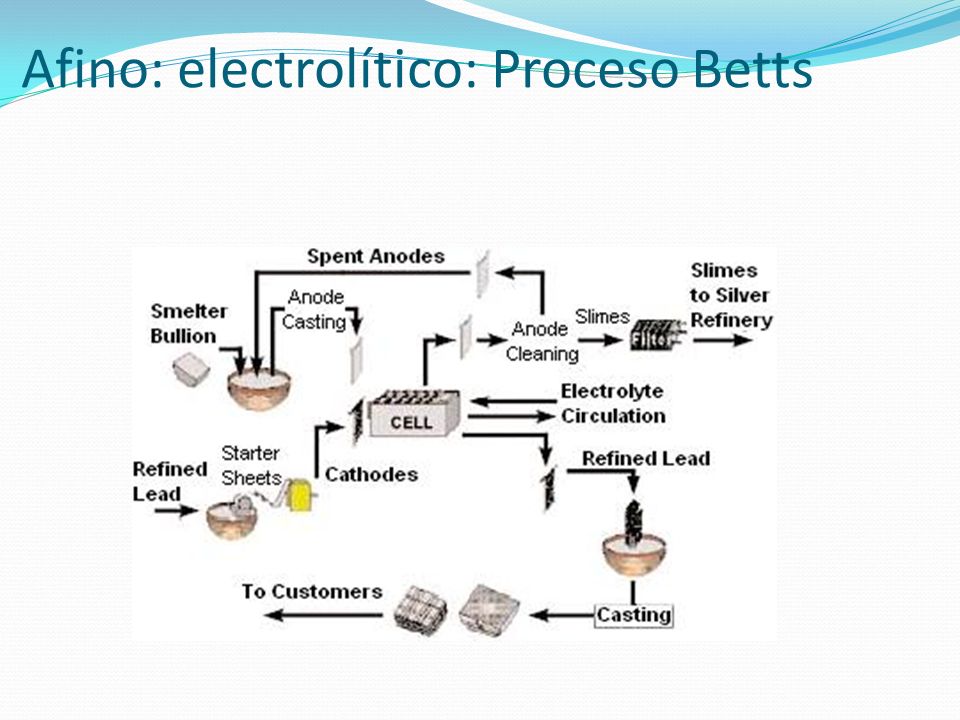

21 Afino: electrolítico: Proceso Betts
