1 Política Integrada de Producto (2001) IPP CEMA Administración Pública Asoc. de profesionales y empresas Instituto tecnológico Universidad PROGRAMA CATALÁN DE ECODISEÑO 2004 – 2006 MEJORA AMBIENTAL DE PRODUCTO Respuesta

2 Es una empresa del Departamento de Medio Ambiente y Vivienda de la Generalidad de Cataluña, para impulsar que les industrias catalanas adopten prácticas y tecnologías que conduzcan a la reducción en origen de los residuos y emisiones contaminantes que generen sus procesos productivos. Centre per a l'Empresa i el Medi Ambient (CEMA)

3 El objetivo principal es la investigación y formación de postgrado en materia de ciencia y tecnología ambiental Intercambio y debate entre investigadores. Impulsar la investigación interdisciplinaria. Potenciar programas de investigación en aspectos del medio ambiente y temas relacionados. Colaborar en la formación en ciencias ambientales, impulsando los estudios de doctorado y tercer ciclo. Crear un puente entre la universidad y la sociedad Ofrecer un asesoramiento científico y técnico. ICTA Institut de Ciència i Tecnologia Ambiental

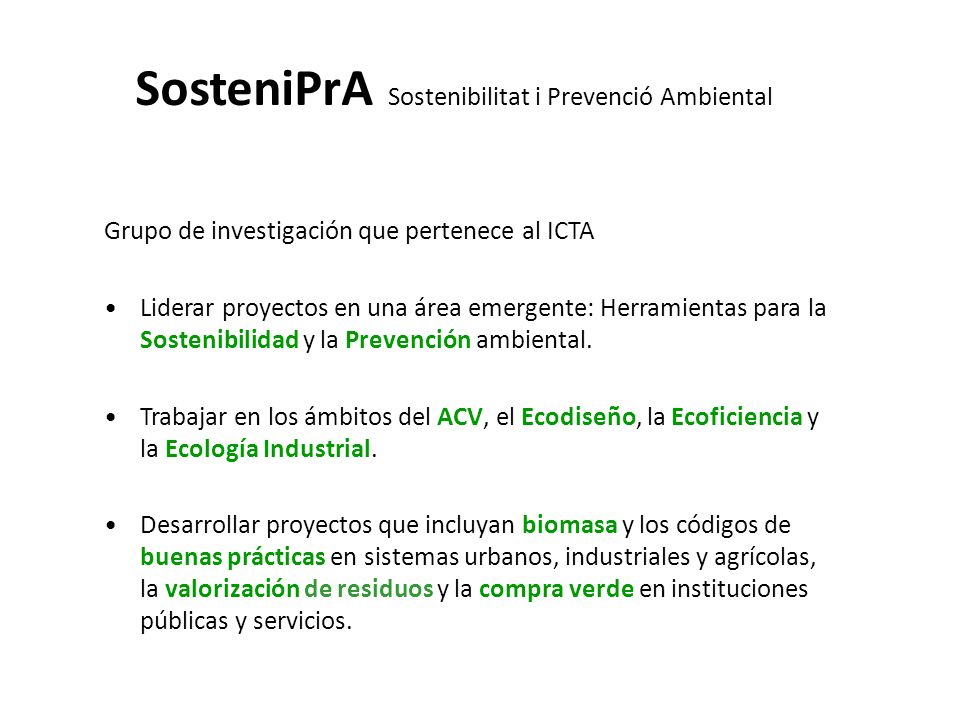

4 SosteniPrA Sostenibilitat i Prevenció Ambiental Grupo de investigación que pertenece al ICTA Liderar proyectos en una área emergente: Herramientas para la Sostenibilidad y la Prevención ambiental. Trabajar en los ámbitos del ACV, el Ecodiseño, la Ecoficiencia y la Ecología Industrial. Desarrollar proyectos que incluyan biomasa y los códigos de buenas prácticas en sistemas urbanos, industriales y agrícolas, la valorización de residuos y la compra verde en instituciones públicas y servicios.

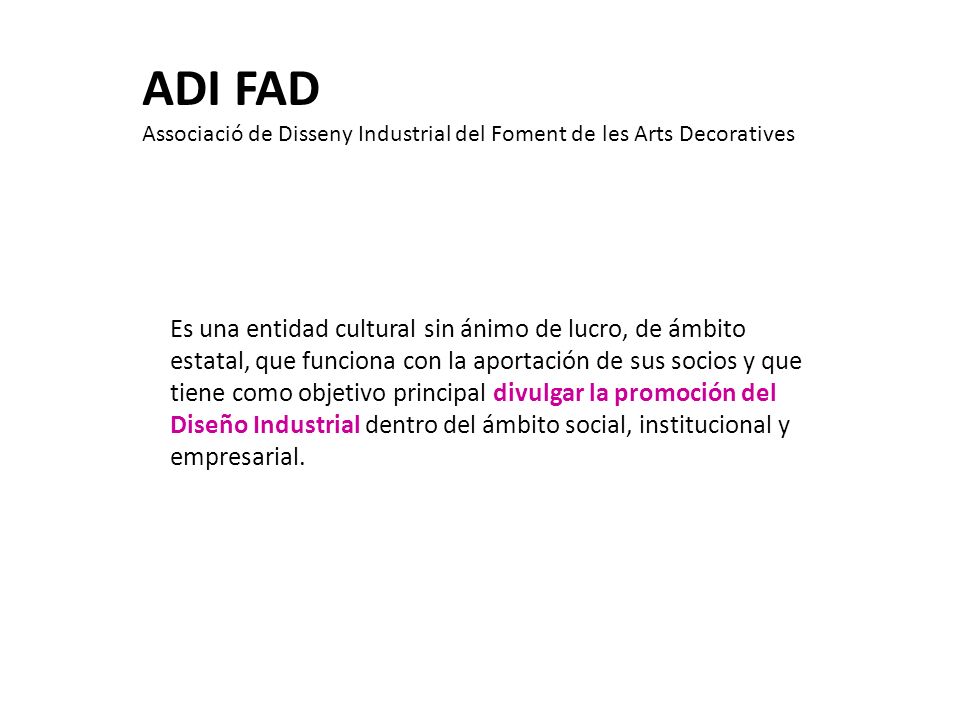

5 Es una entidad cultural sin ánimo de lucro, de ámbito estatal, que funciona con la aportación de sus socios y que tiene como objetivo principal divulgar la promoción del Diseño Industrial dentro del ámbito social, institucional y empresarial. ADI FAD Associació de Disseny Industrial del Foment de les Arts Decoratives

6 PROGRAMA CATALÁN DE ECODISEÑO 2004 – 2006 MEJORA AMBIENTAL DE PRODUCTO

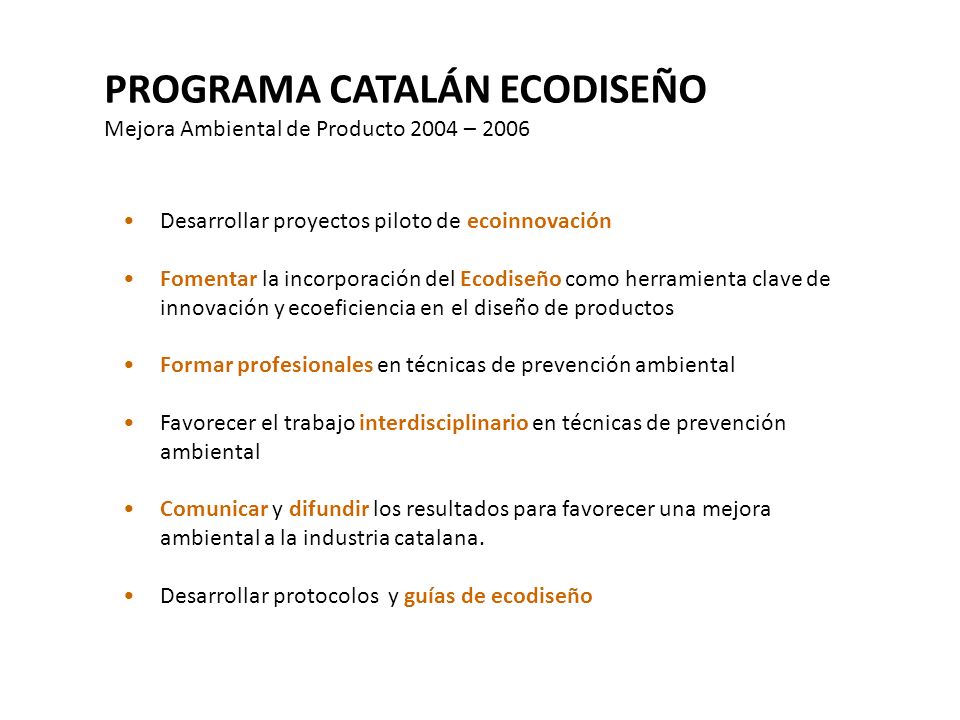

7 PROGRAMA CATALÁN ECODISEÑO Mejora Ambiental de Producto 2004 – 2006 Desarrollar proyectos piloto de ecoinnovación Fomentar la incorporación del Ecodiseño como herramienta clave de innovación y ecoeficiencia en el diseño de productos Formar profesionales en técnicas de prevención ambiental Favorecer el trabajo interdisciplinario en técnicas de prevención ambiental Comunicar y difundir los resultados para favorecer una mejora ambiental a la industria catalana. Desarrollar protocolos y guías de ecodiseño

8 PROGRAMA CATALÁN ECODISEÑO Mejora Ambiental de Producto 2004 – 2006 Subprogramas: Ecodiseño de Elementos o Mobiliario Urbano Ecodiseño de Envases Ecodiseño de Aparatos Eléctricos y Electrónicos

9 PROGRAMA CATALAN ECODISEÑO SUBPROGRAMA ECODISEÑO DE ELEMENTOS URBANOS

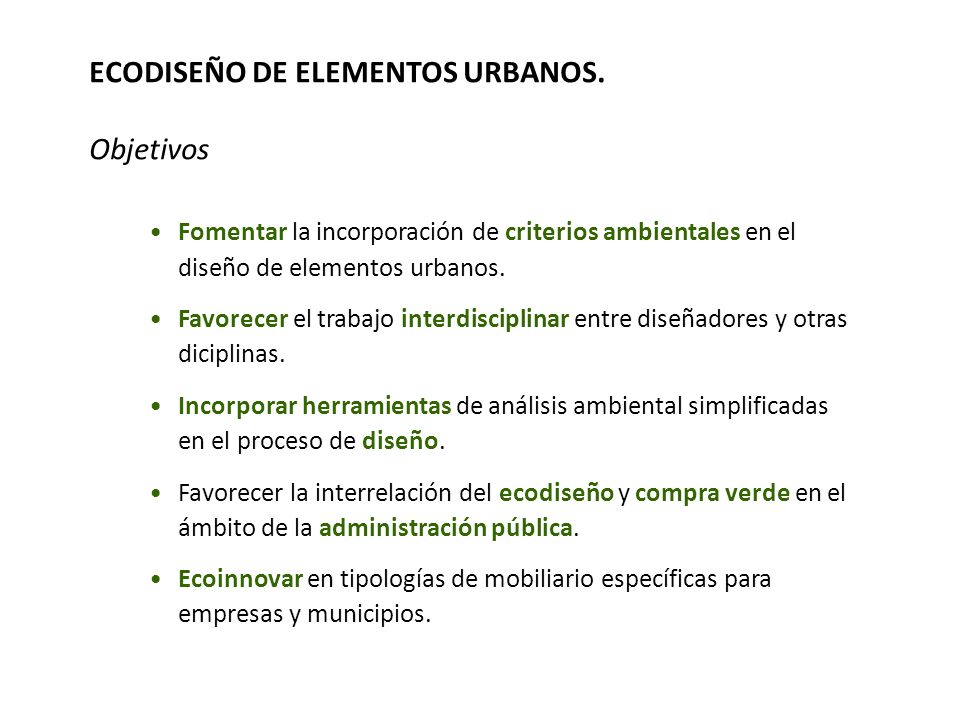

10 ECODISEÑO DE ELEMENTOS URBANOS. Objetivos Fomentar la incorporación de criterios ambientales en el diseño de elementos urbanos. Favorecer el trabajo interdisciplinar entre diseñadores y otras diciplinas. Incorporar herramientas de análisis ambiental simplificadas en el proceso de diseño. Favorecer la interrelación del ecodiseño y compra verde en el ámbito de la administración pública. Ecoinnovar en tipologías de mobiliario específicas para empresas y municipios.

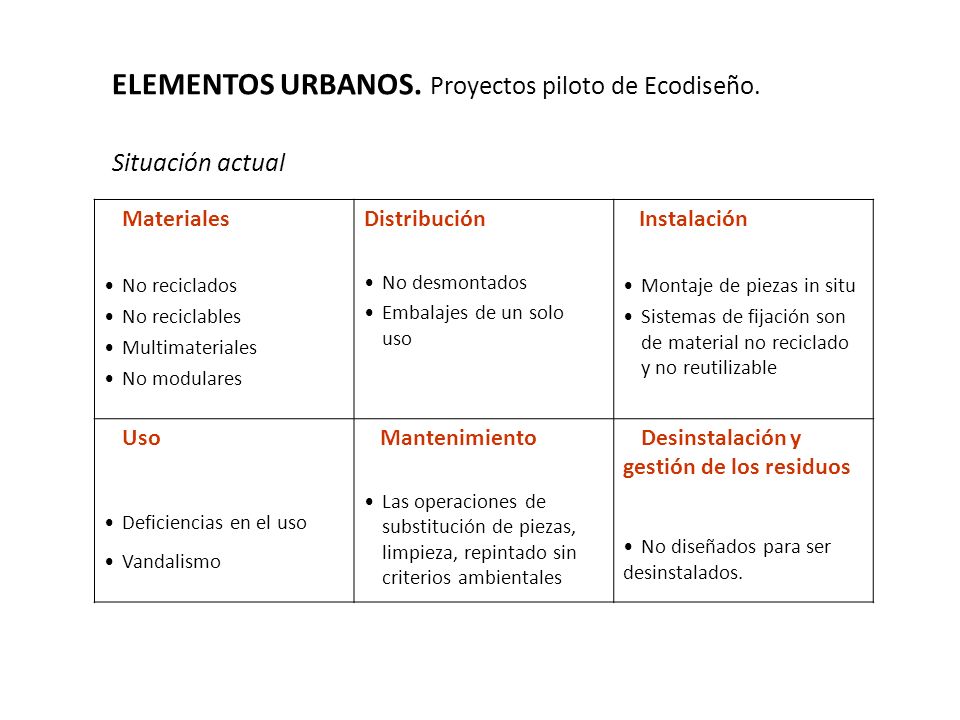

11 Materiales No reciclados No reciclables Multimateriales No modulares Distribución No desmontados Embalajes de un solo uso Instalación Montaje de piezas in situ Sistemas de fijación son de material no reciclado y no reutilizable Uso Deficiencias en el uso Vandalismo Mantenimiento Las operaciones de substitución de piezas, limpieza, repintado sin criterios ambientales Desinstalación y gestión de los residuos No diseñados para ser desinstalados. ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño. Situación actual

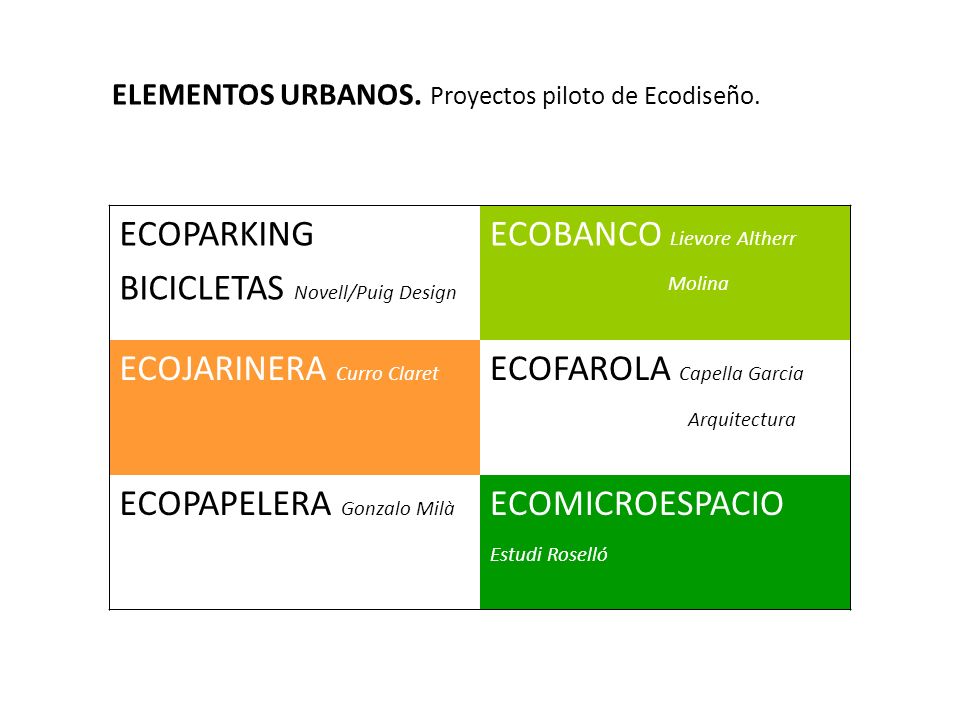

12 ECOPARKING BICICLETAS Novell/Puig Design ECOBANCO Lievore Altherr Molina ECOJARINERA Curro Claret ECOFAROLA Capella Garcia Arquitectura ECOPAPELERA Gonzalo Milà ECOMICROESPACIO Estudi Roselló ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño.

13 Creación de equipo interdisciplinario Coordinador Dr. Ingeniero Químico Investigadores Ingeniero Ambiental ingeniero Producto SosteniPrA Diseñadores Arquitectos ADI FAD Expertos Dr. Ingeniero caminos Ingeniero Industrial Dr. Químico biólogo ICTA Análisis ambiental :::::::::::::::::::::::: Ecobriefing o encargo Valoración Ambiental

14 ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño. ECOPARKING BICICLETAS Novell/Puig Design

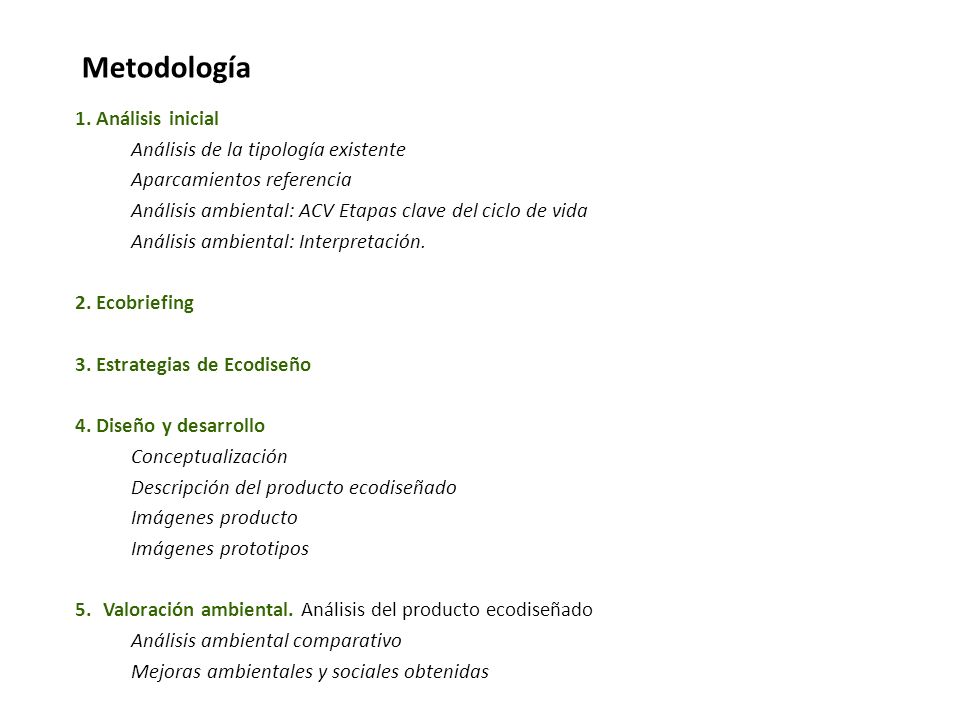

15 Metodología 1. Análisis inicial Análisis de la tipología existente Aparcamientos referencia Análisis ambiental: ACV Etapas clave del ciclo de vida Análisis ambiental: Interpretación. 2. Ecobriefing 3. Estrategias de Ecodiseño 4. Diseño y desarrollo Conceptualización Descripción del producto ecodiseñado Imágenes producto Imágenes prototipos 5. Valoración ambiental. Análisis del producto ecodiseñado Análisis ambiental comparativo Mejoras ambientales y sociales obtenidas

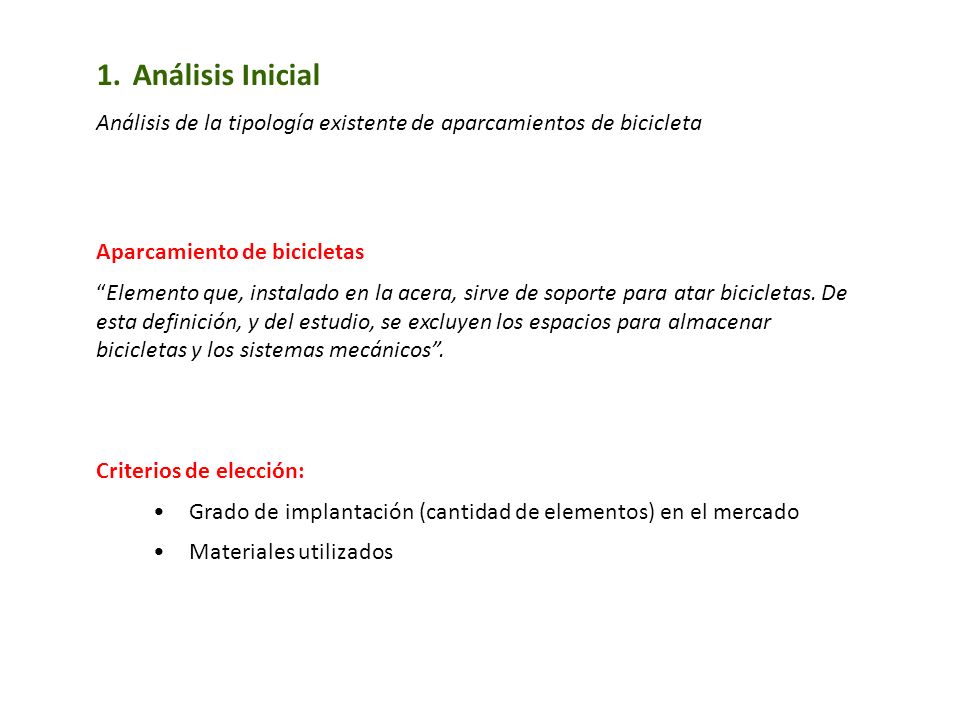

16 Aparcamiento de bicicletas Elemento que, instalado en la acera, sirve de soporte para atar bicicletas. De esta definición, y del estudio, se excluyen los espacios para almacenar bicicletas y los sistemas mecánicos. Criterios de elección: Grado de implantación (cantidad de elementos) en el mercado Materiales utilizados 1.Análisis Inicial Análisis de la tipología existente de aparcamientos de bicicleta

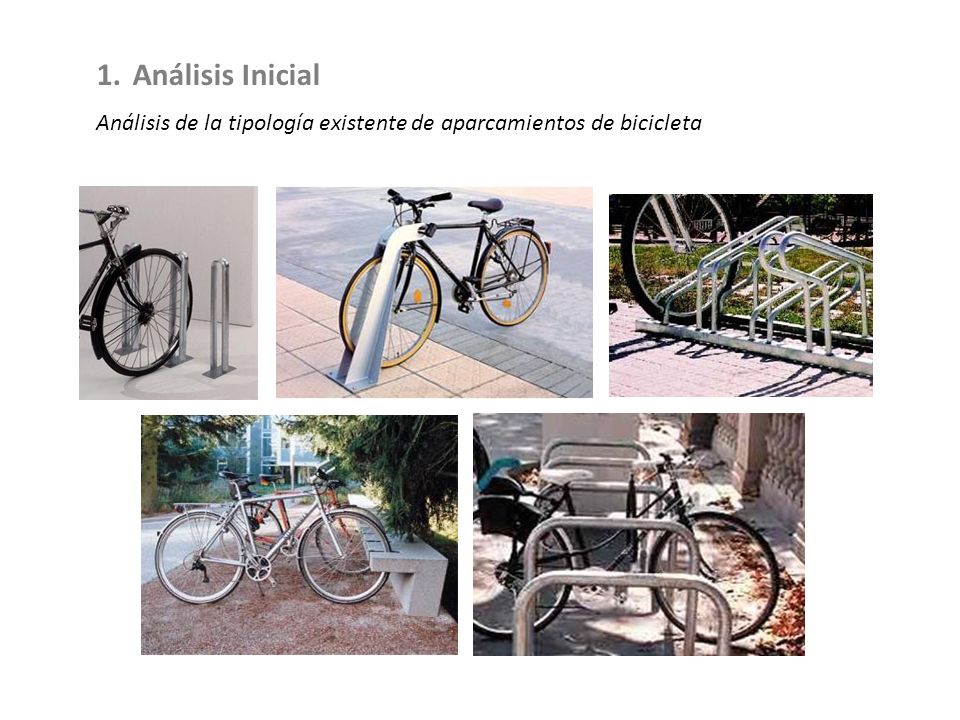

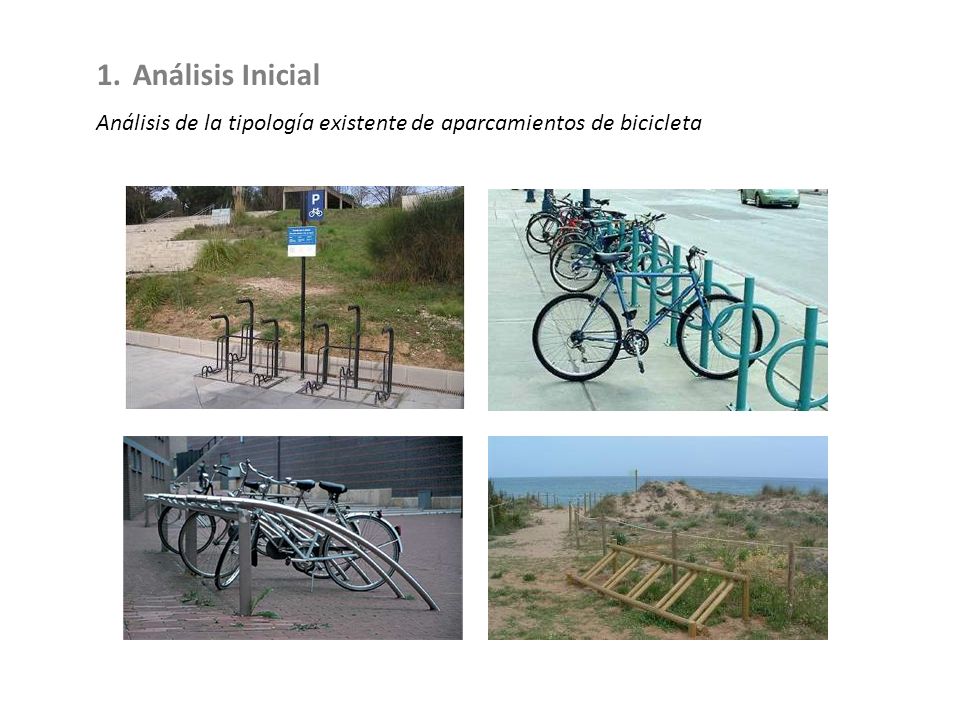

17 1.Análisis Inicial Análisis de la tipología existente de aparcamientos de bicicleta

18 1.Análisis Inicial Análisis de la tipología existente de aparcamientos de bicicleta

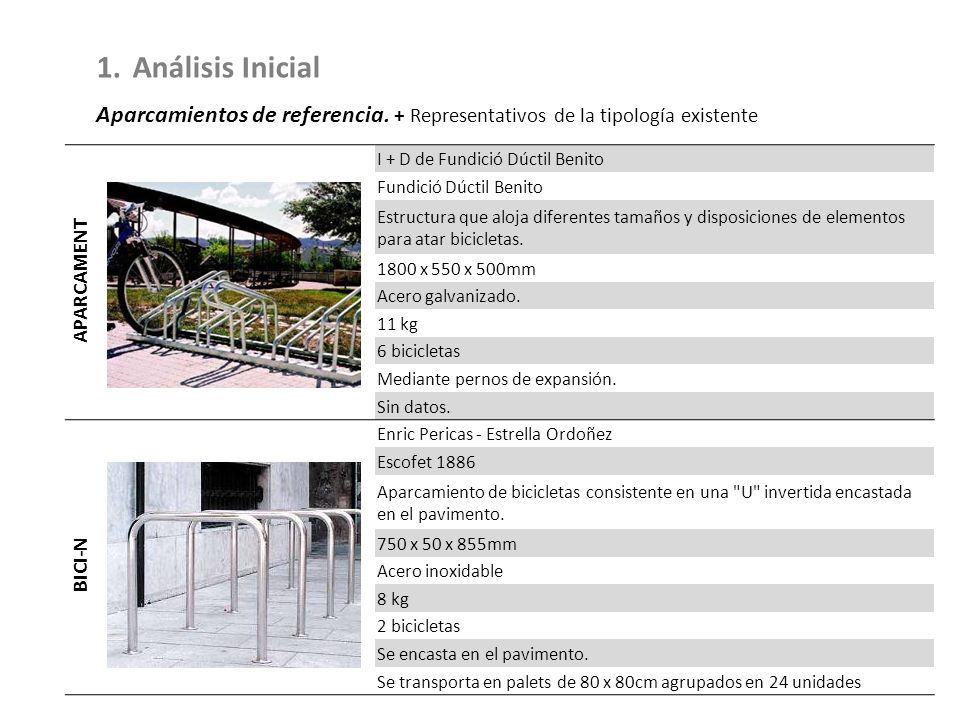

19 I + D de Fundició Dúctil Benito Fundició Dúctil Benito Estructura que aloja diferentes tamaños y disposiciones de elementos para atar bicicletas x 550 x 500mm Acero galvanizado. 11 kg 6 bicicletas Mediante pernos de expansión. Sin datos. Enric Pericas - Estrella Ordoñez Escofet 1886 Aparcamiento de bicicletas consistente en una "U" invertida encastada en el pavimento. 750 x 50 x 855mm Acero inoxidable 8 kg 2 bicicletas Se encasta en el pavimento. Se transporta en palets de 80 x 80cm agrupados en 24 unidades APARCAMENT BICI-N 1.Análisis Inicial Aparcamientos de referencia. + Representativos de la tipología existente

20 Pep Bonet Bd Ediciones de Diseño Chapa de acero doblada en "U" para introducir la rueda. 60 x 90 x 1000mm Acero galvanizado 3'17 kg (encastado), 2'53 kg (anclado) 1 bicicleta Se presenta en dos versiones según fijación: encastado y anclado por pernos. 32 unitats per Europalet PARKING 1.Análisis Inicial Aparcamientos de referencia. + Representativos de la tipología existente

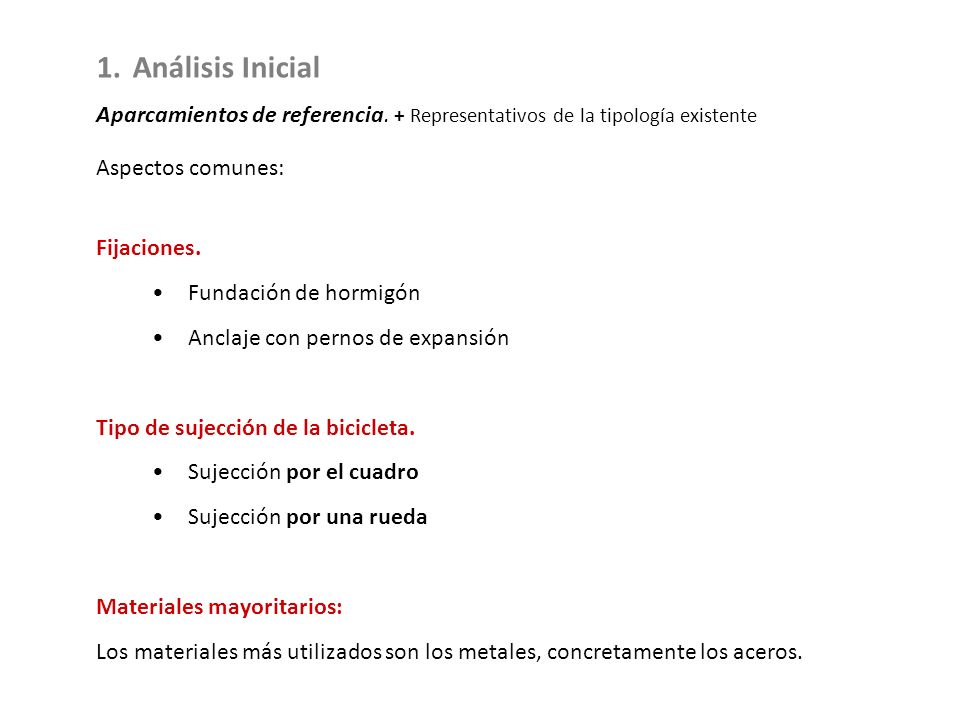

21 Aspectos comunes: Fijaciones. Fundación de hormigón Anclaje con pernos de expansión Tipo de sujección de la bicicleta. Sujección por el cuadro Sujección por una rueda Materiales mayoritarios: Los materiales más utilizados son los metales, concretamente los aceros. 1.Análisis Inicial Aparcamientos de referencia. + Representativos de la tipología existente

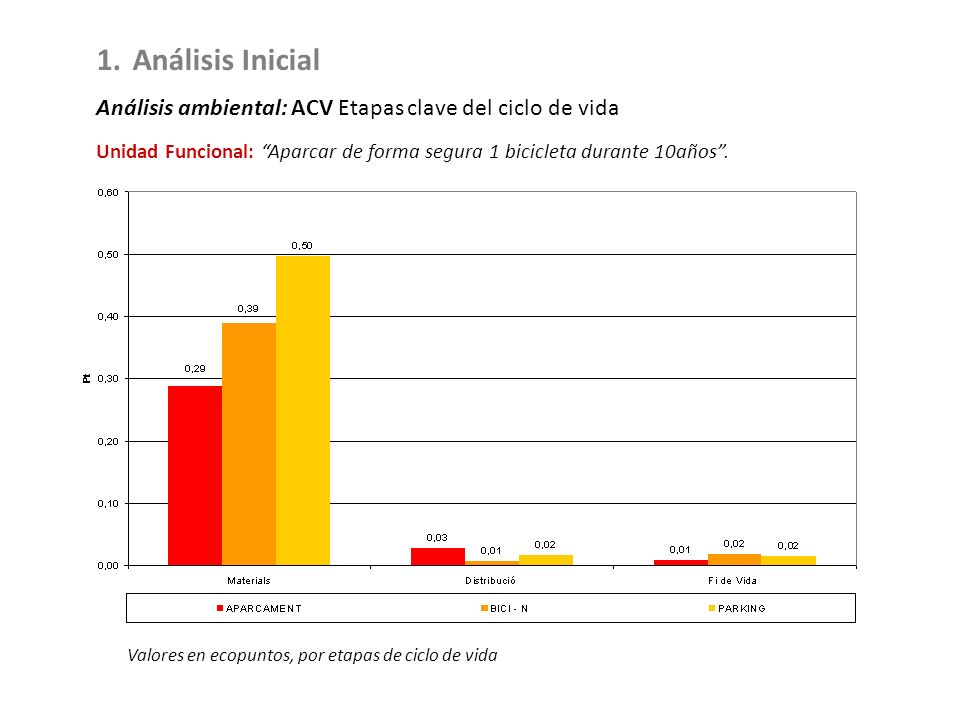

22 Unidad Funcional: Aparcar de forma segura 1 bicicleta durante 10años. 1.Análisis Inicial Análisis ambiental: ACV Etapas clave del ciclo de vida Valores en ecopuntos, por etapas de ciclo de vida

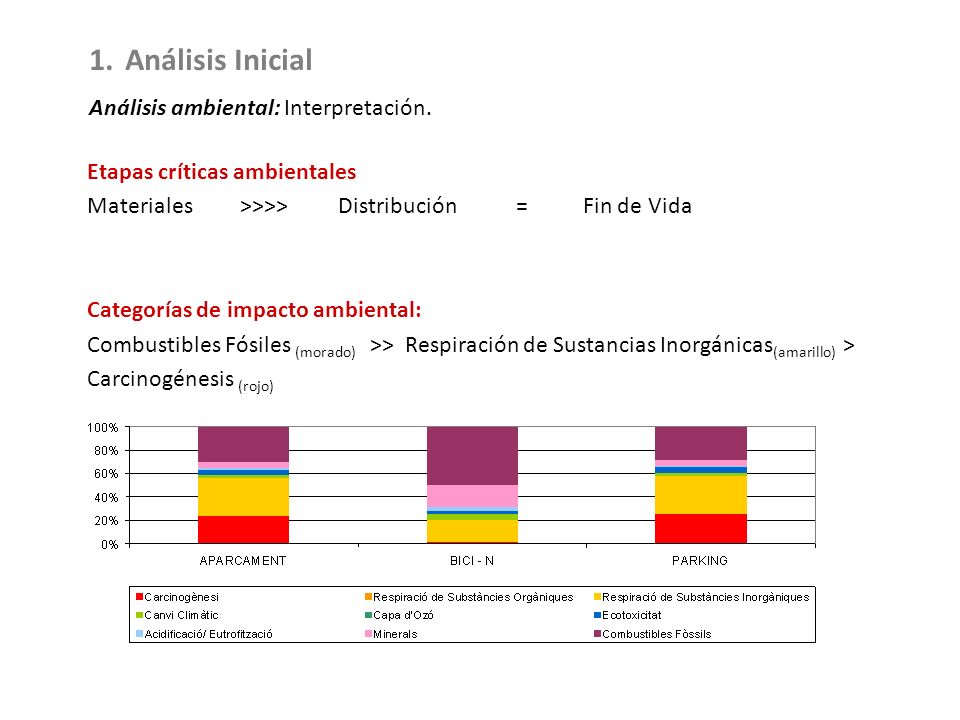

23 Etapas críticas ambientales Materiales >>>> Distribución = Fin de Vida Categorías de impacto ambiental: Combustibles Fósiles (morado) >> Respiración de Sustancias Inorgánicas (amarillo) > Carcinogénesis (rojo) 1.Análisis Inicial Análisis ambiental: Interpretación.

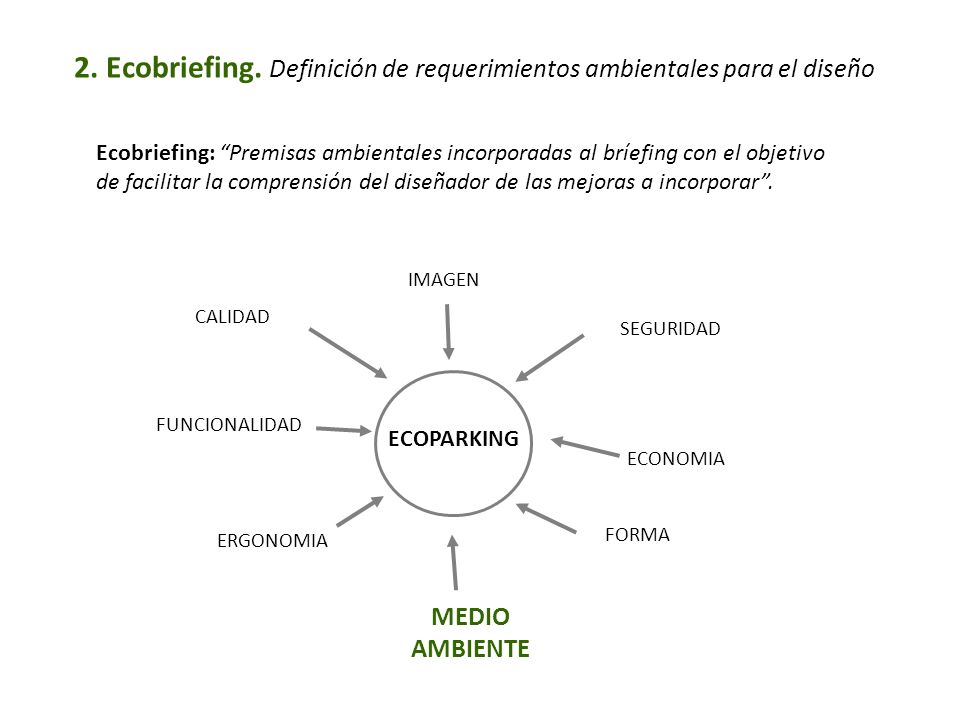

24 2. Ecobriefing. Definición de requerimientos ambientales para el diseño Ecobriefing: Premisas ambientales incorporadas al bríefing con el objetivo de facilitar la comprensión del diseñador de las mejoras a incorporar. MEDIO AMBIENTE ECOPARKING IMAGEN SEGURIDAD ECONOMIA FORMA ERGONOMIA FUNCIONALIDAD CALIDAD

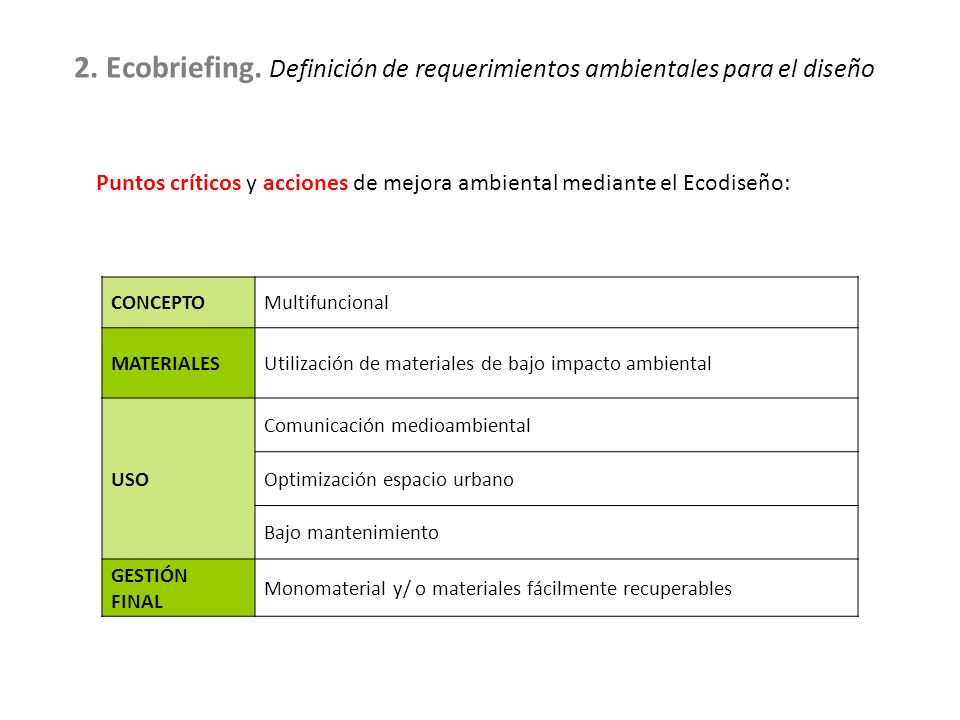

25 2. Ecobriefing. Definición de requerimientos ambientales para el diseño Puntos críticos y acciones de mejora ambiental mediante el Ecodiseño: CONCEPTOMultifuncional MATERIALESUtilización de materiales de bajo impacto ambiental USO Comunicación medioambiental Optimización espacio urbano Bajo mantenimiento GESTIÓN FINAL Monomaterial y/ o materiales fácilmente recuperables

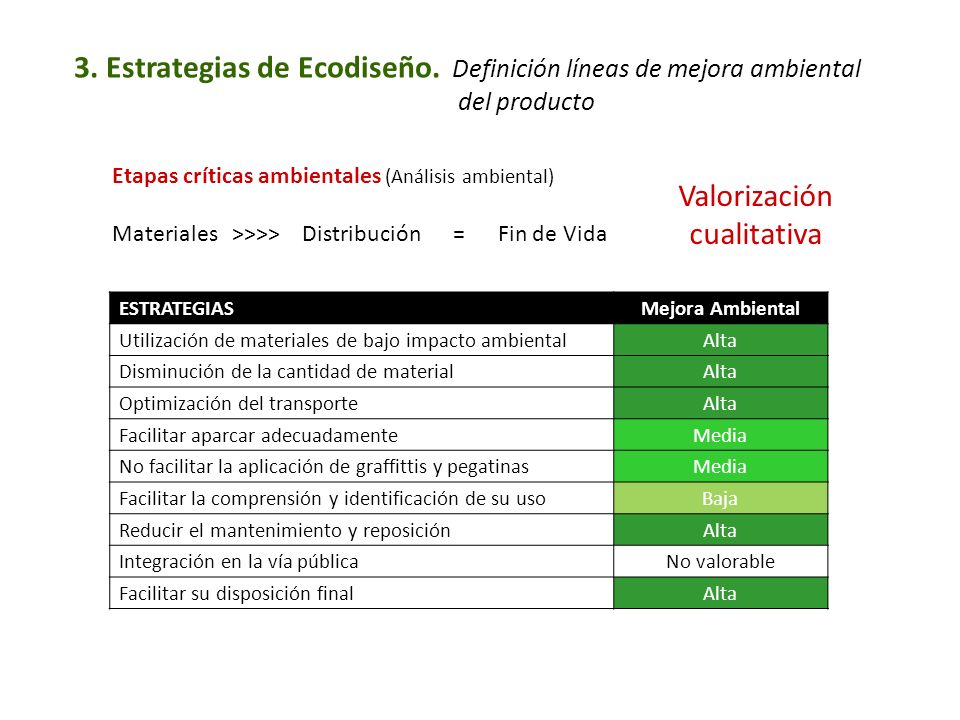

26 3. Estrategias de Ecodiseño. Definición líneas de mejora ambiental del producto ESTRATEGIASMejora Ambiental Utilización de materiales de bajo impacto ambientalAlta Disminución de la cantidad de materialAlta Optimización del transporteAlta Facilitar aparcar adecuadamenteMedia No facilitar la aplicación de graffittis y pegatinasMedia Facilitar la comprensión y identificación de su usoBaja Reducir el mantenimiento y reposiciónAlta Integración en la vía públicaNo valorable Facilitar su disposición finalAlta Etapas críticas ambientales (Análisis ambiental) Materiales >>>> Distribución = Fin de Vida Valorización cualitativa

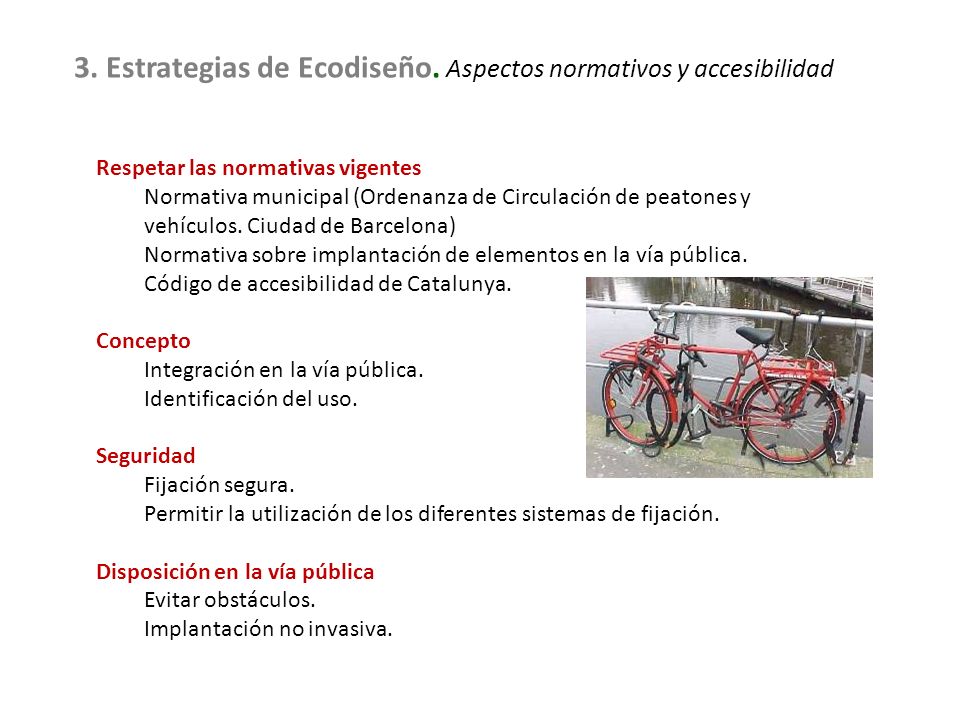

27 3. Estrategias de Ecodiseño. Aspectos normativos y accesibilidad Respetar las normativas vigentes Normativa municipal (Ordenanza de Circulación de peatones y vehículos. Ciudad de Barcelona) Normativa sobre implantación de elementos en la vía pública. Código de accesibilidad de Catalunya. Concepto Integración en la vía pública. Identificación del uso. Seguridad Fijación segura. Permitir la utilización de los diferentes sistemas de fijación. Disposición en la vía pública Evitar obstáculos. Implantación no invasiva.

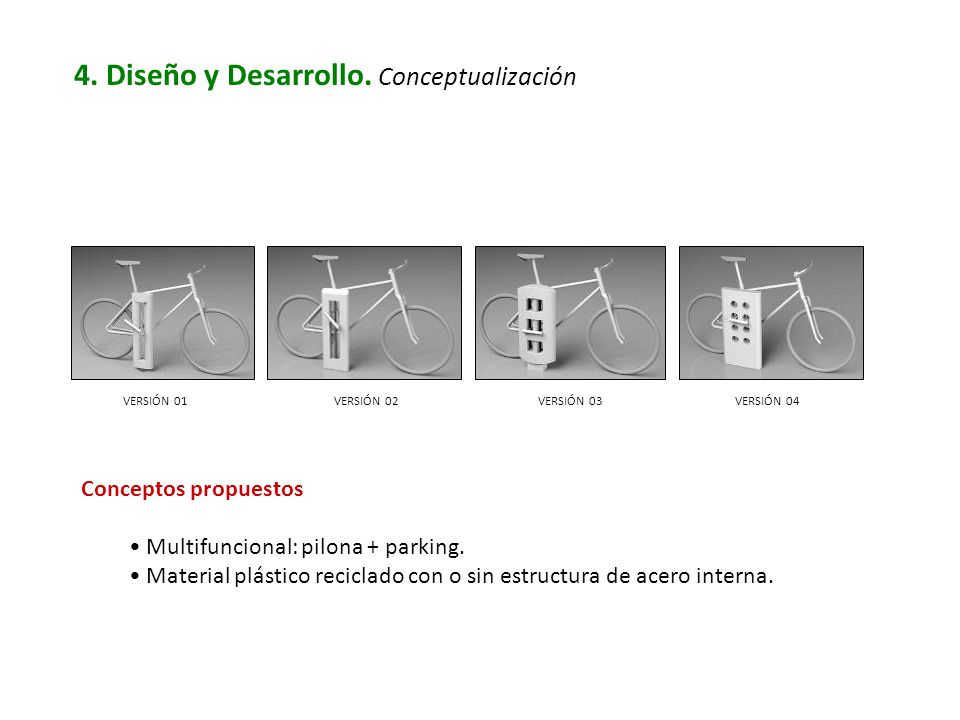

28 Conceptos propuestos Multifuncional: pilona + parking. Material plástico reciclado con o sin estructura de acero interna. VERSIÓN 01VERSIÓN 02 VERSIÓN 03 VERSIÓN Diseño y Desarrollo. Conceptualización

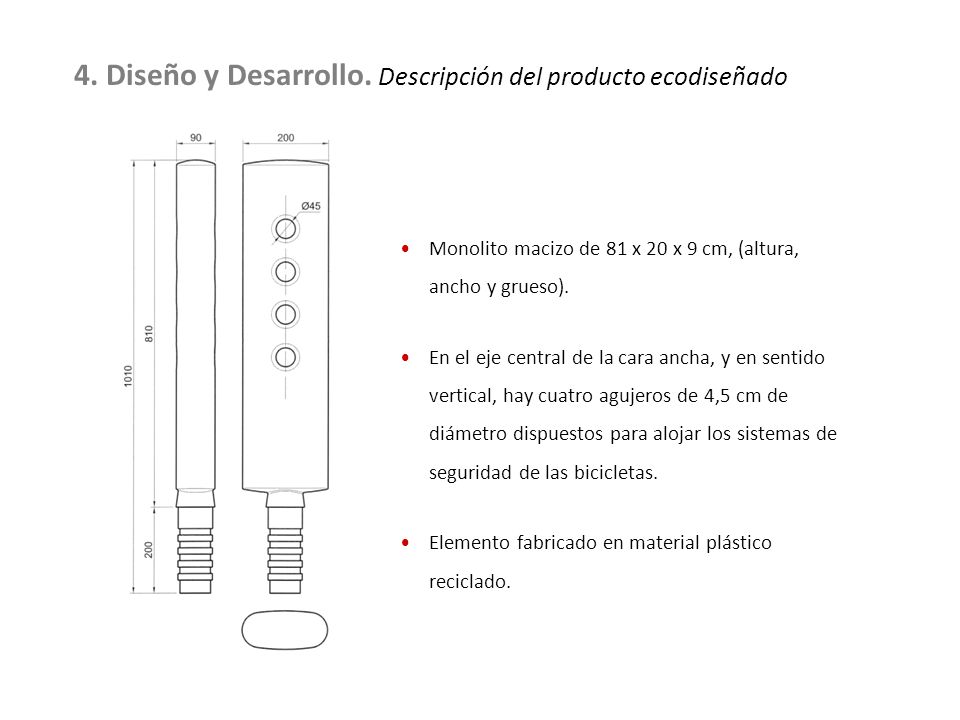

29 4. Diseño y Desarrollo. Descripción del producto ecodiseñado Monolito macizo de 81 x 20 x 9 cm, (altura, ancho y grueso). En el eje central de la cara ancha, y en sentido vertical, hay cuatro agujeros de 4,5 cm de diámetro dispuestos para alojar los sistemas de seguridad de las bicicletas. Elemento fabricado en material plástico reciclado.

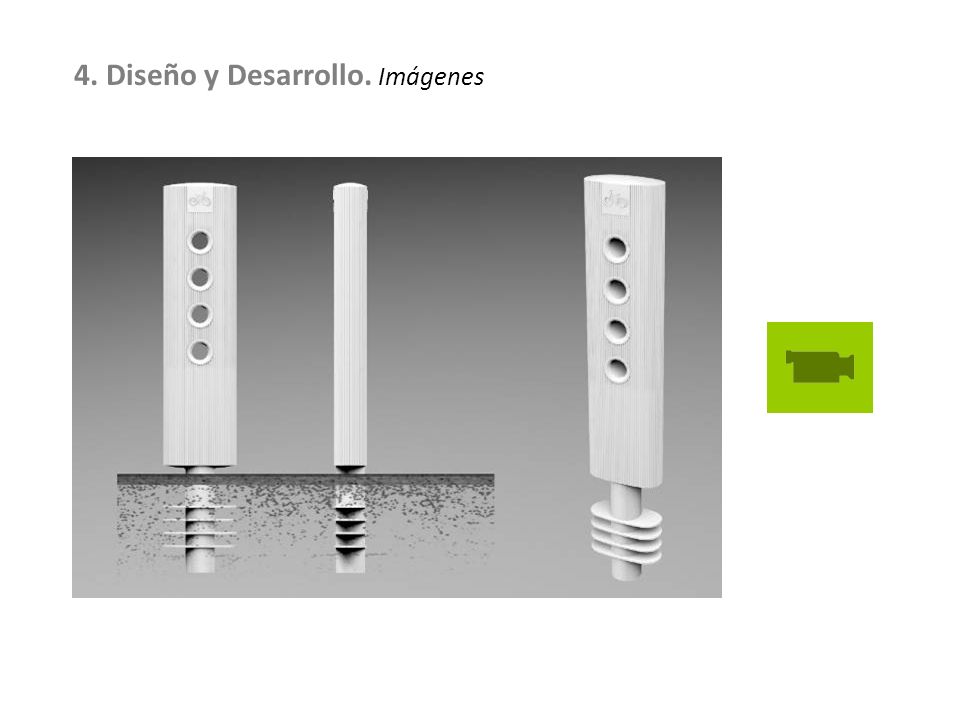

30 4. Diseño y Desarrollo. Imágenes

31 Dos bicicletas aseguradas a un ecoaparcamiento

32 Posibilidades de instalación: en batería o en línea 4. Diseño y Desarrollo. Imágenes

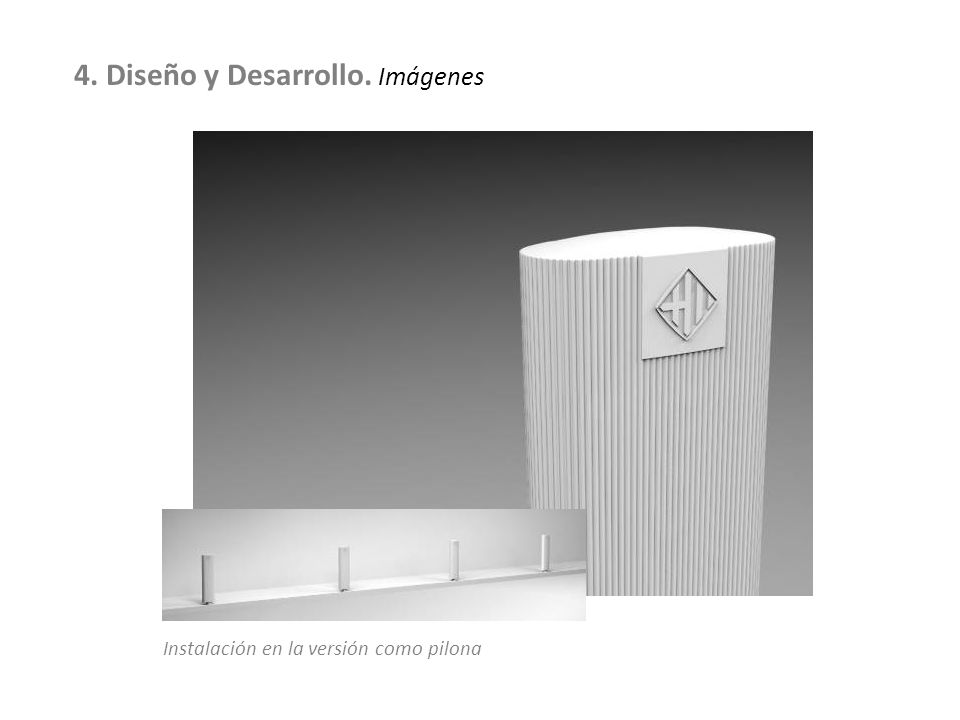

33 Instalación en la versión como pilona 4. Diseño y Desarrollo. Imágenes

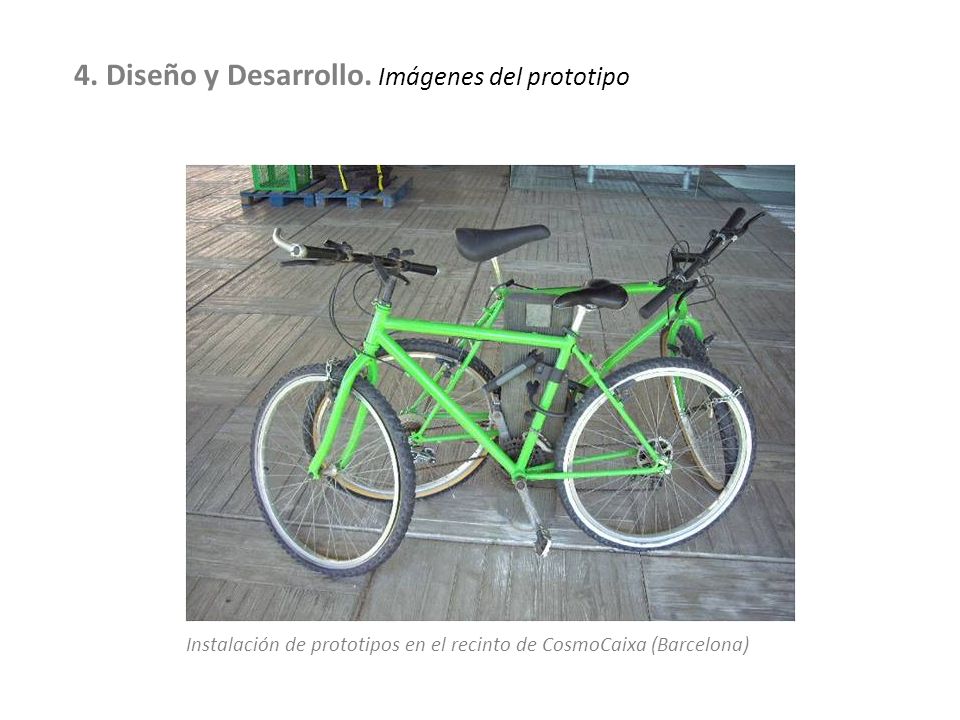

34 Instalación de prototipos en el recinto de CosmoCaixa (Barcelona) 4. Diseño y Desarrollo. Imágenes del prototipo

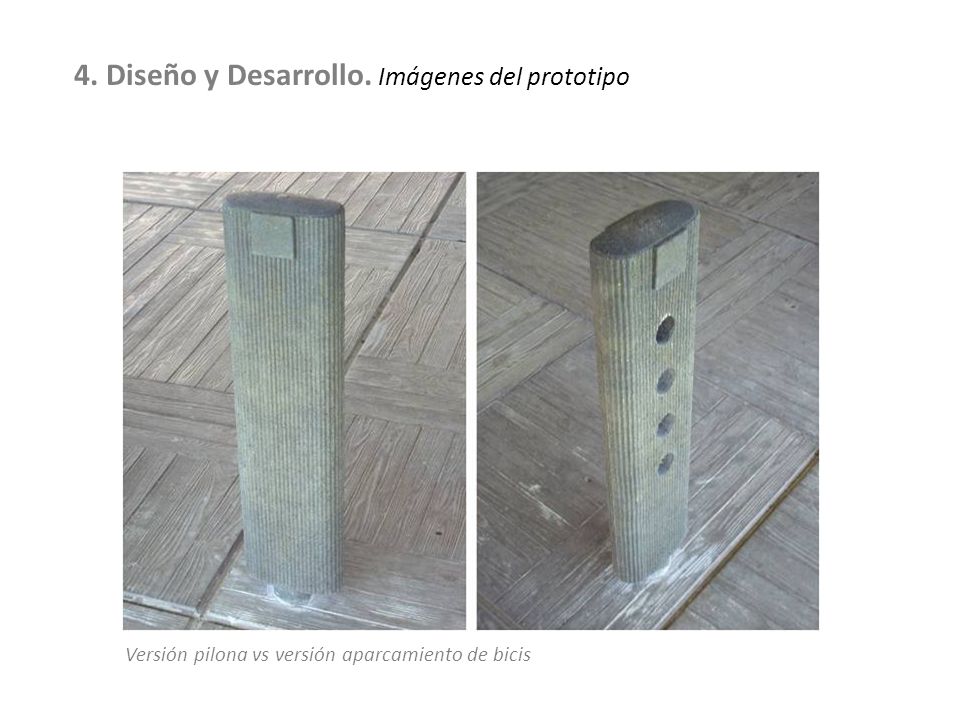

35 Versión pilona vs versión aparcamiento de bicis 4. Diseño y Desarrollo. Imágenes del prototipo

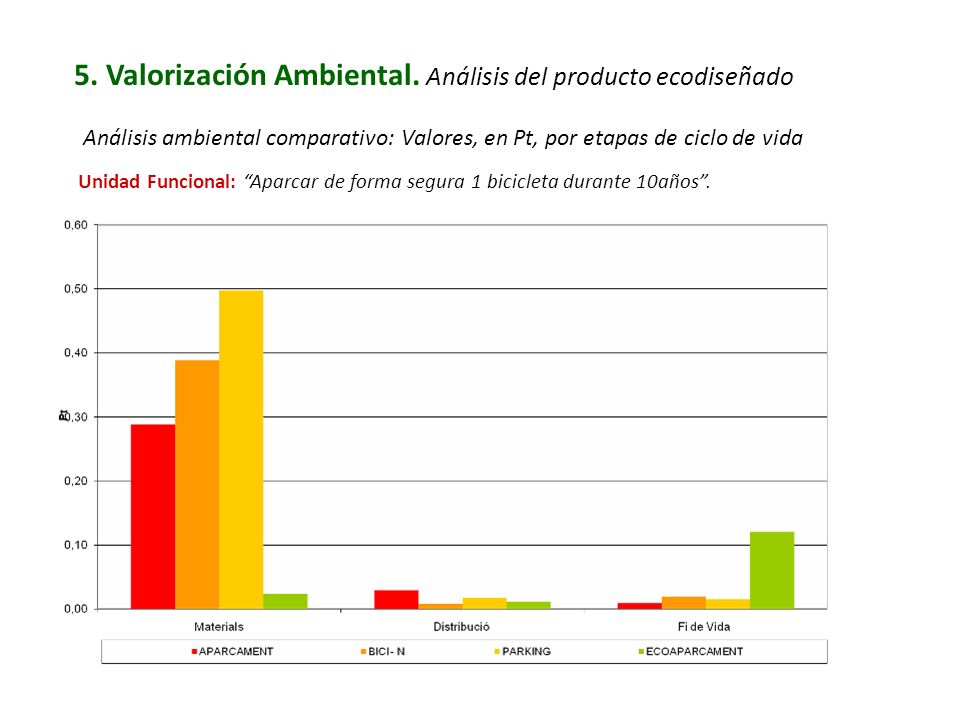

36 5. Valorización Ambiental. Análisis del producto ecodiseñado Análisis ambiental comparativo: Valores, en Pt, por etapas de ciclo de vida Unidad Funcional: Aparcar de forma segura 1 bicicleta durante 10años.

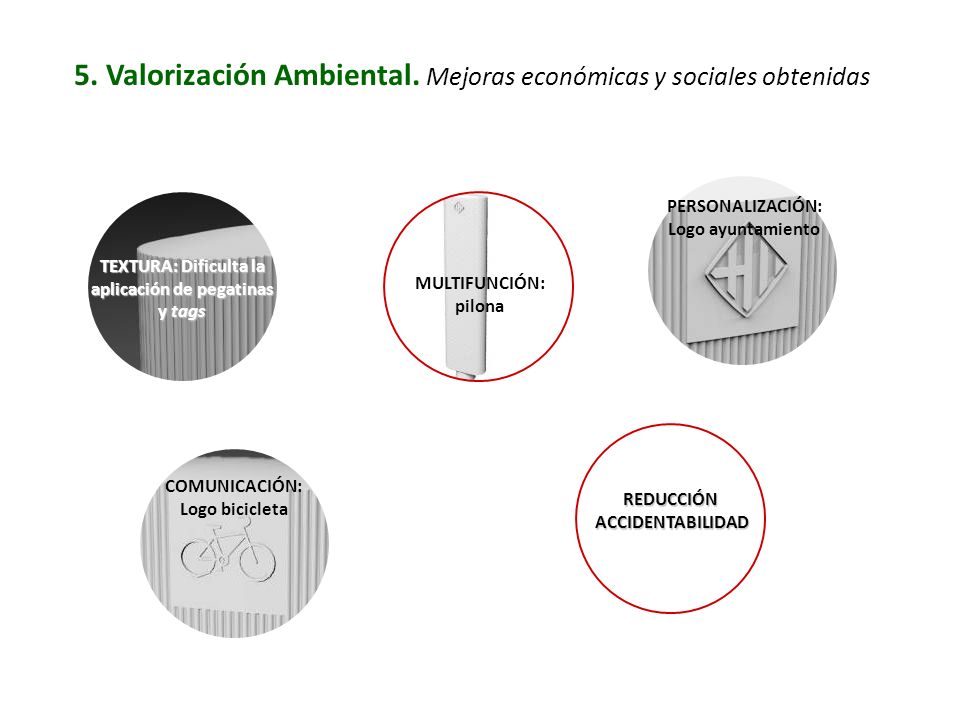

37 5. Valorización Ambiental. Mejoras económicas y sociales obtenidas TEXTURA: Dificulta la aplicación de pegatinas y tags MULTIFUNCIÓN: pilona REDUCCIÓNACCIDENTABILIDAD COMUNICACIÓN: Logo bicicleta PERSONALIZACIÓN: Logo ayuntamiento

38 ECOBANCO Lievore Altherr Molina ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño.

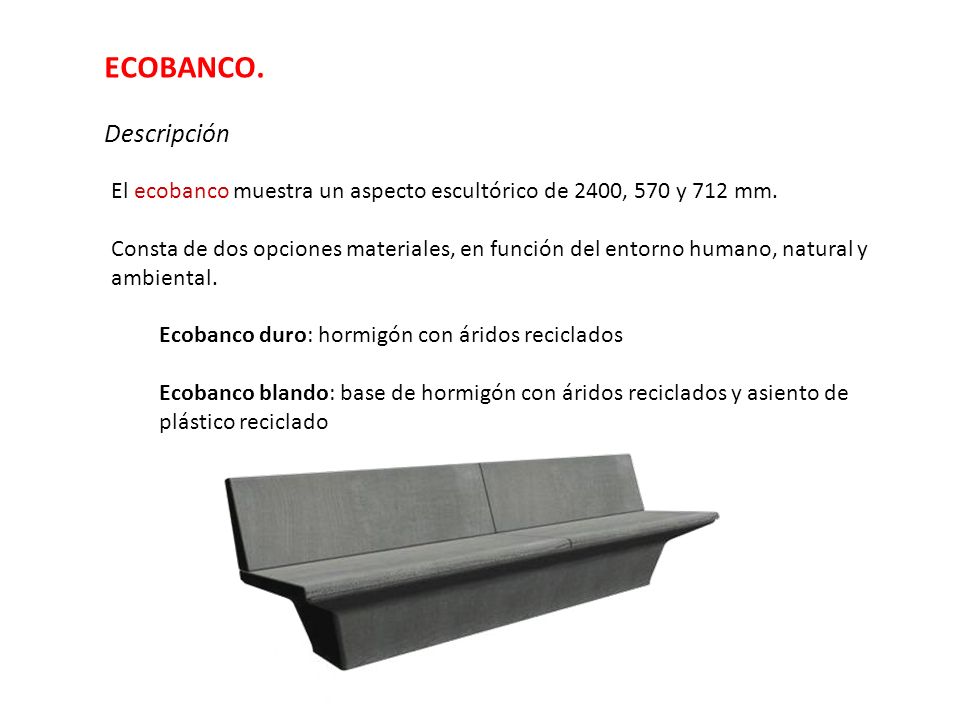

39 ECOBANCO. Descripción El ecobanco muestra un aspecto escultórico de 2400, 570 y 712 mm. Consta de dos opciones materiales, en función del entorno humano, natural y ambiental. Ecobanco duro: hormigón con áridos reciclados Ecobanco blando: base de hormigón con áridos reciclados y asiento de plástico reciclado

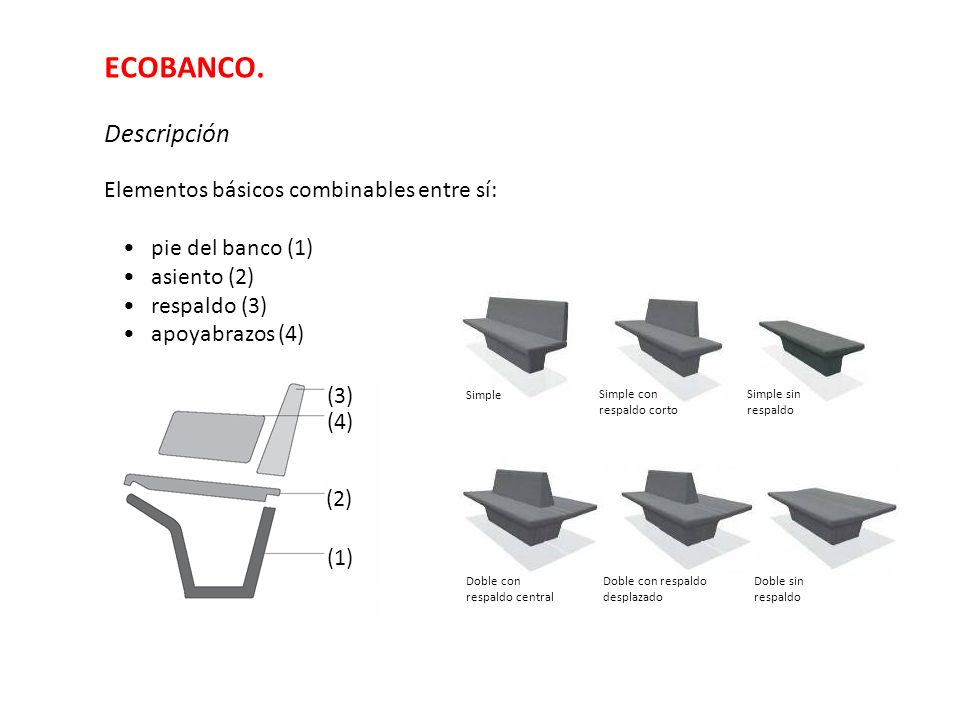

40 Simple Simple con respaldo corto Simple sin respaldo Doble con respaldo central Doble con respaldo desplazado Doble sin respaldo Elementos básicos combinables entre sí: pie del banco (1) asiento (2) respaldo (3) apoyabrazos (4) (1) (2) (3) (4) ECOBANCO. Descripción

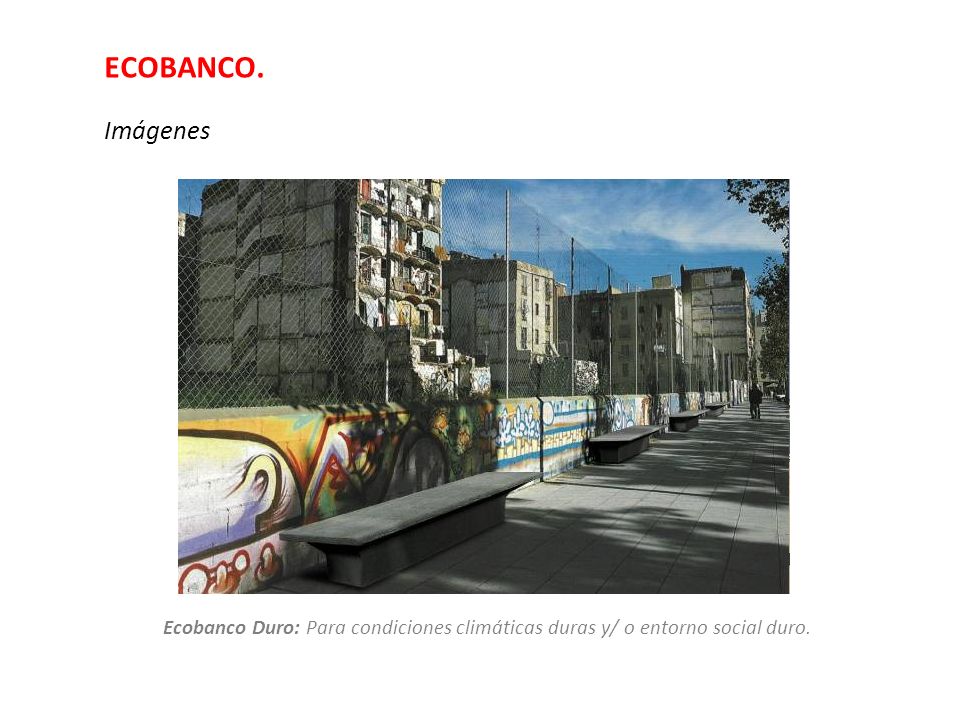

41 ECOBANCO. Imágenes Ecobanco Duro: Para condiciones climáticas duras y/ o entorno social duro.

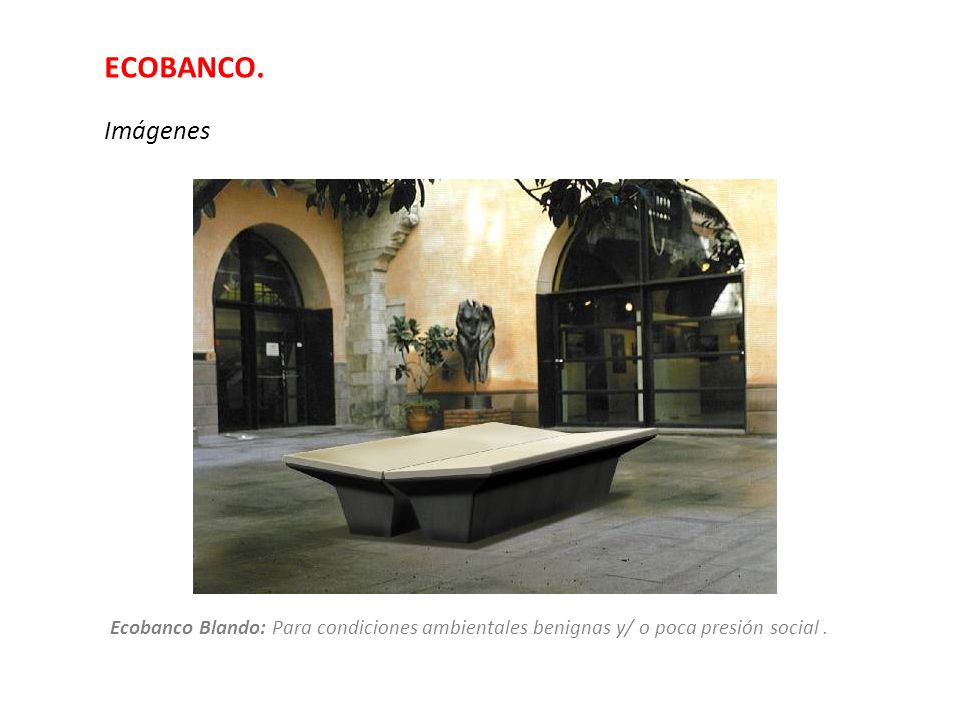

42 ECOBANCO. Imágenes Ecobanco Blando: Para condiciones ambientales benignas y/ o poca presión social.

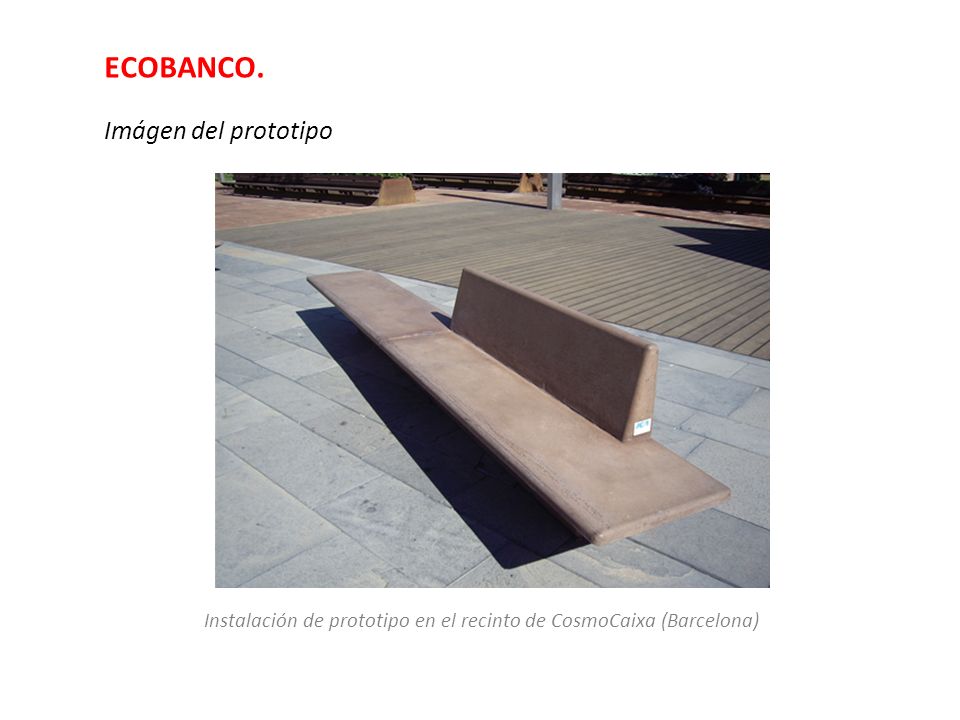

43 ECOBANCO. Imágen del prototipo Instalación de prototipo en el recinto de CosmoCaixa (Barcelona)

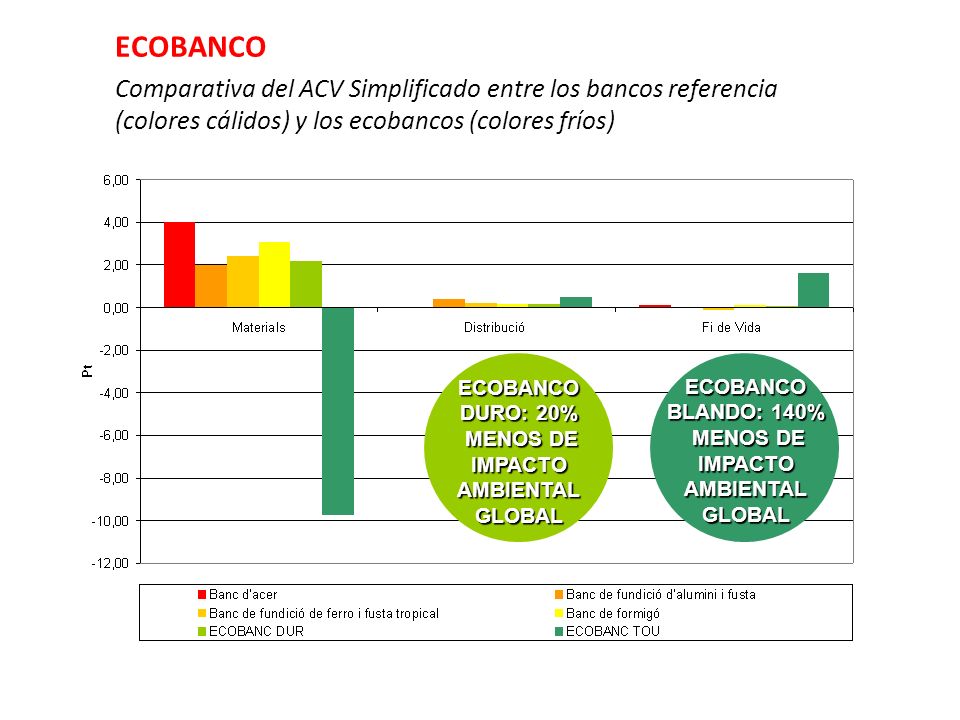

44 ECOBANCO DURO: 20% MENOS DE IMPACTO AMBIENTAL GLOBAL MENOS DE IMPACTO AMBIENTAL GLOBAL ECOBANCO BLANDO: 140% MENOS DE IMPACTO AMBIENTAL GLOBAL MENOS DE IMPACTO AMBIENTAL GLOBAL ECOBANCO Comparativa del ACV Simplificado entre los bancos referencia (colores cálidos) y los ecobancos (colores fríos)

45 ECOBANCO. Mejoras ambientales globales MATERIAL PLÁSTICO RECICLADO: Ecobanco Blando 140% menos impacto ambiental global 100% HORMIGÓN RECICLADO Ecobanco Duro 20% menos impacto ambiental global INCREMENTO DURABILIDAD: Hormigón REDUCCIÓN MANTENIMENTO REUTILIZACIÓN MEJORASAMBIENTALESGLOBALES

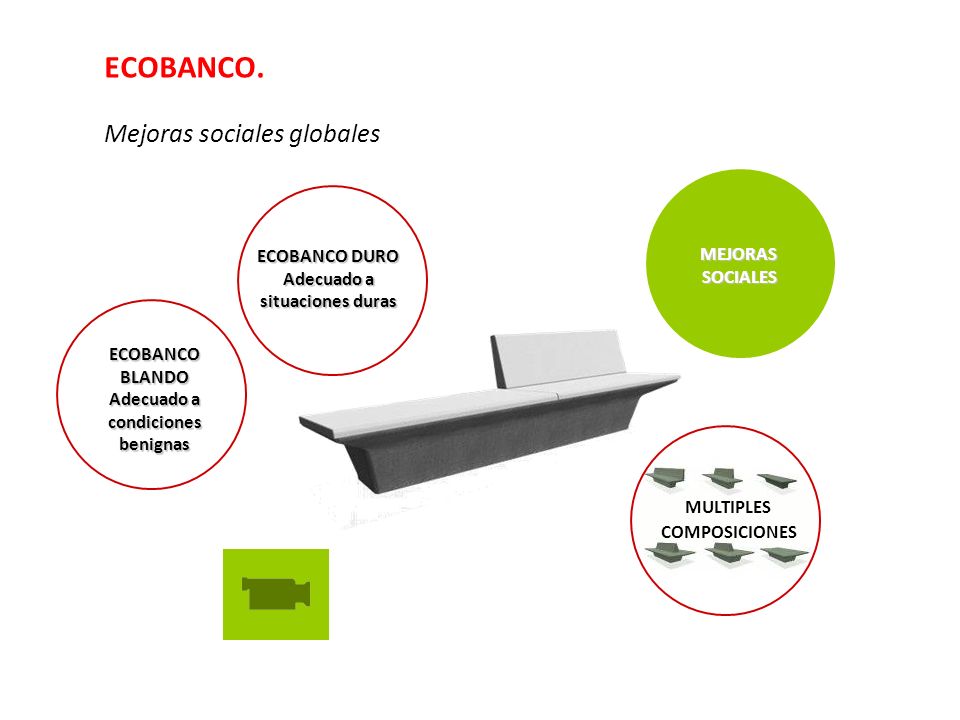

46 ECOBANCO. Mejoras sociales globales ECOBANCO DURO Adecuado a situaciones duras ECOBANCO BLANDO Adecuado a condiciones benignas MULTIPLES COMPOSICIONES MEJORASSOCIALES

47 ECOJARINERA Curro Claret ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño.

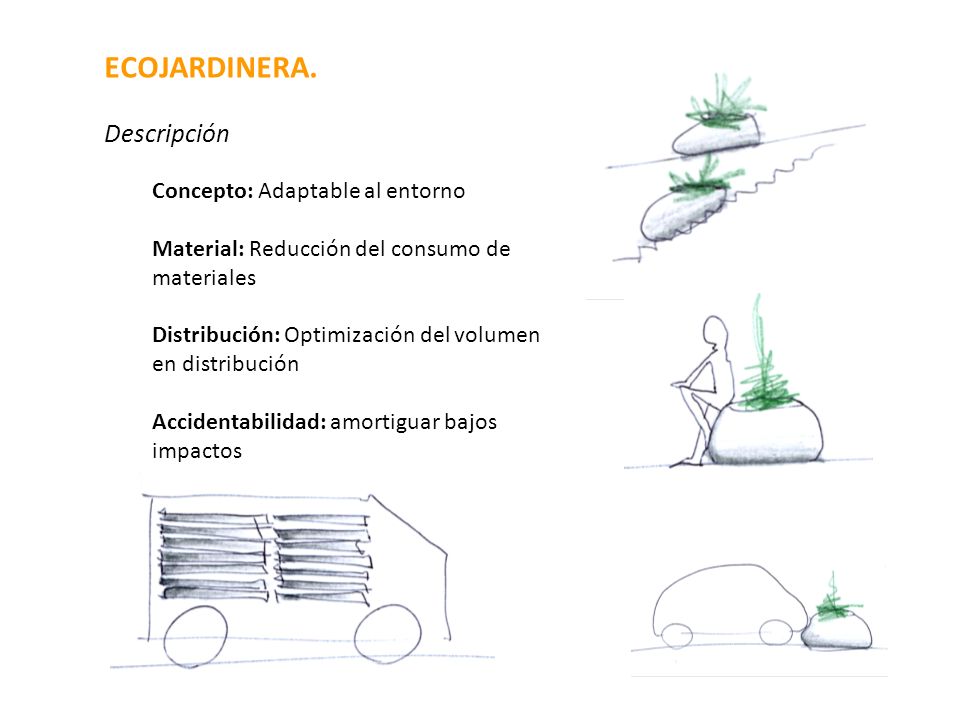

48 ECOJARDINERA. Descripción Concepto: Adaptable al entorno Material: Reducción del consumo de materiales Distribución: Optimización del volumen en distribución Accidentabilidad: amortiguar bajos impactos

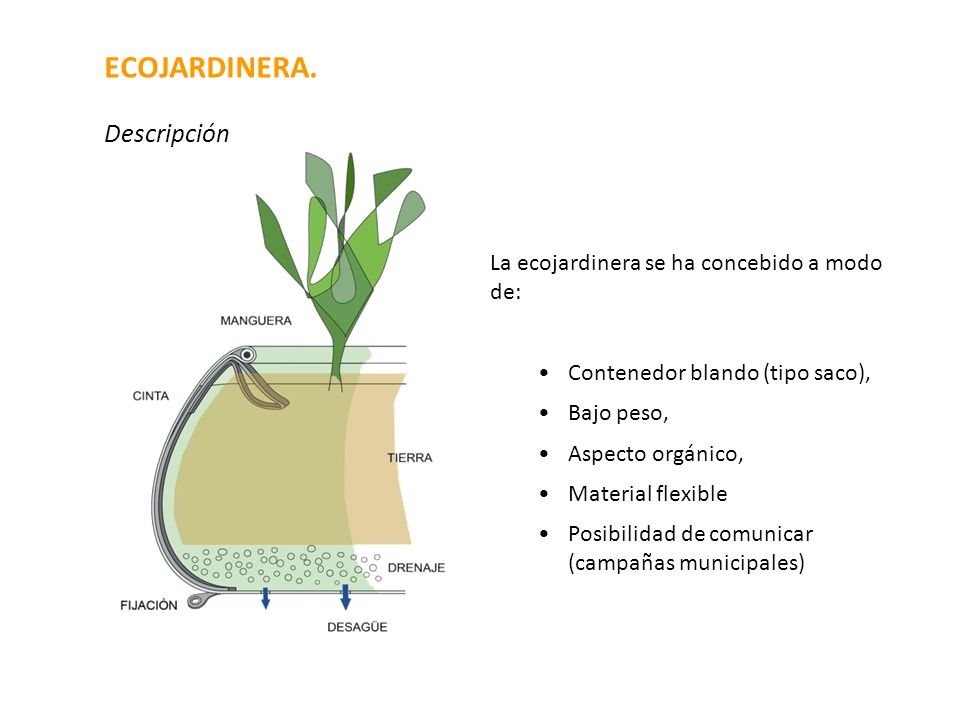

49 ECOJARDINERA. Descripción La ecojardinera se ha concebido a modo de: Contenedor blando (tipo saco), Bajo peso, Aspecto orgánico, Material flexible Posibilidad de comunicar (campañas municipales)

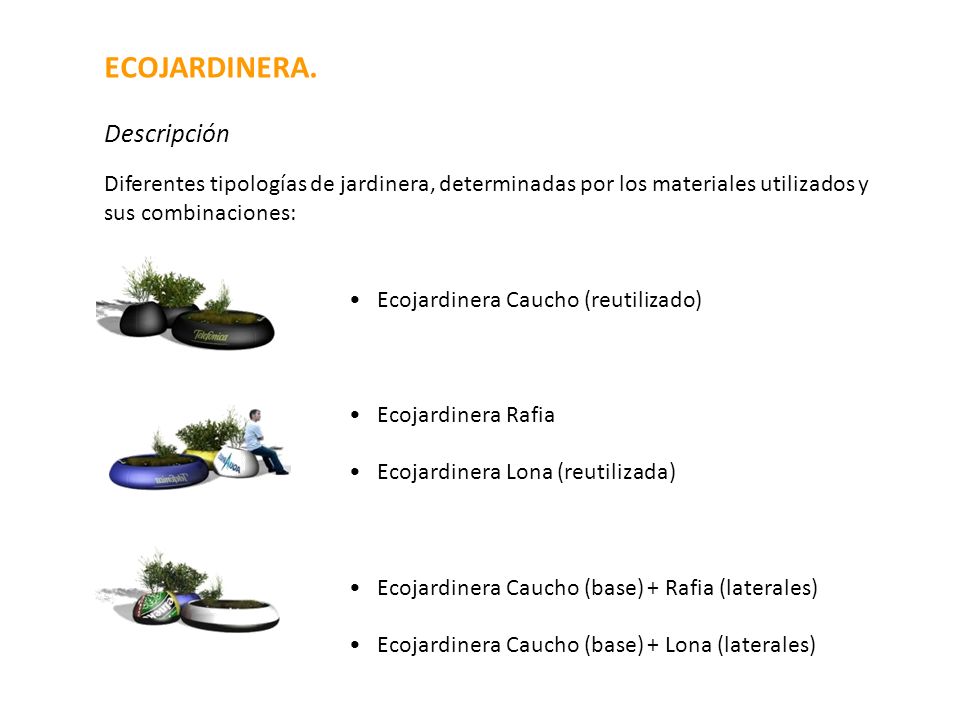

50 Diferentes tipologías de jardinera, determinadas por los materiales utilizados y sus combinaciones: Ecojardinera Caucho (reutilizado) Ecojardinera Rafia Ecojardinera Lona (reutilizada) Ecojardinera Caucho (base) + Rafia (laterales) Ecojardinera Caucho (base) + Lona (laterales) ECOJARDINERA. Descripción

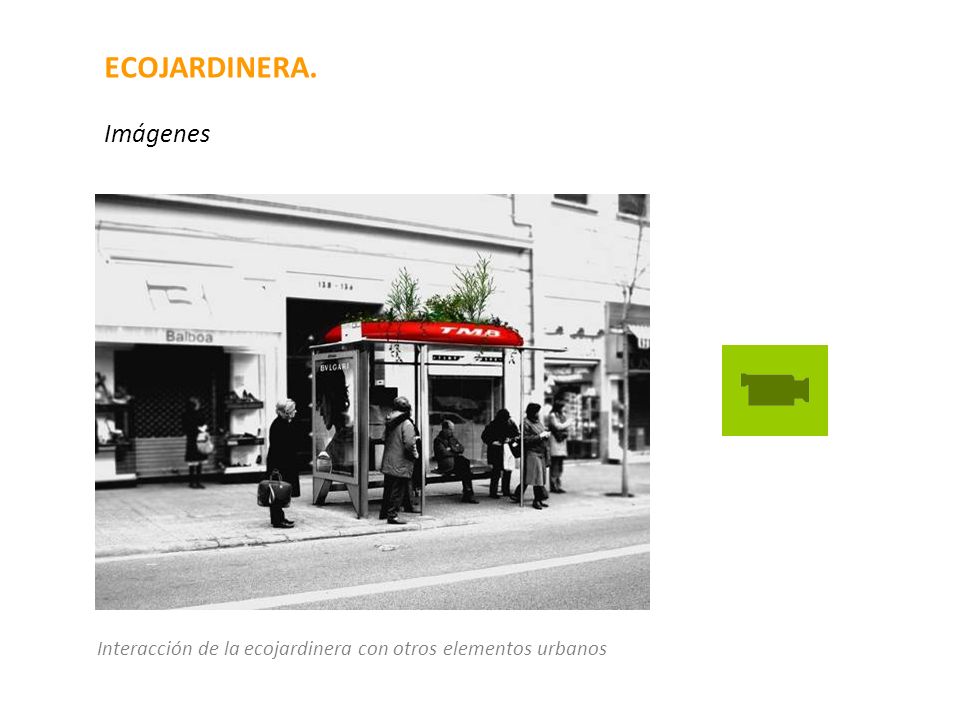

51 ECOJARDINERA. Imágenes Interacción de la ecojardinera con otros elementos urbanos

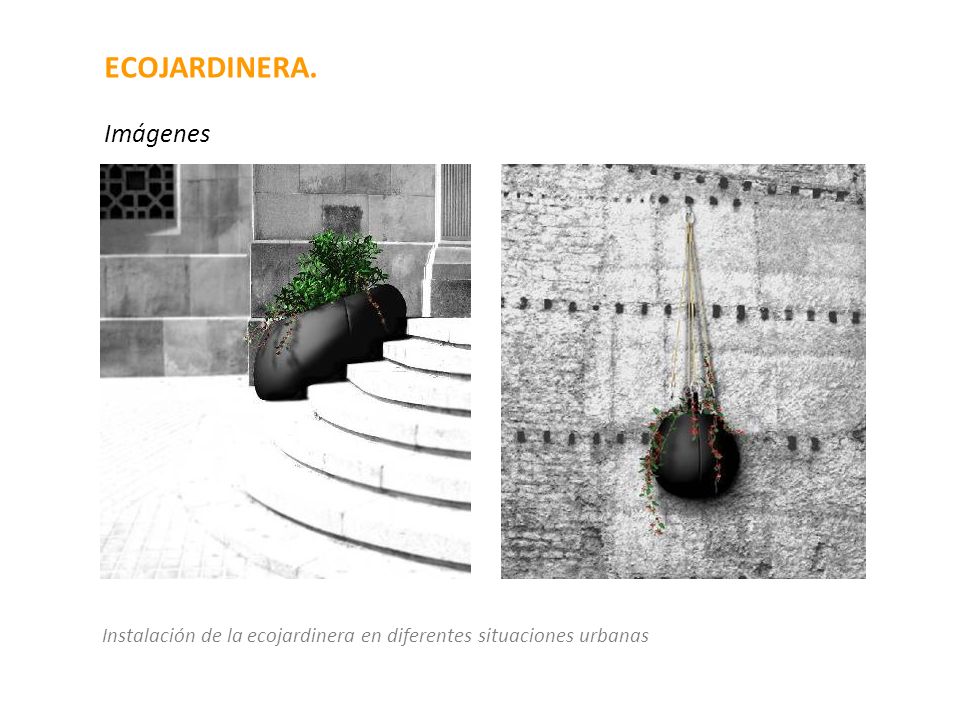

52 ECOJARDINERA. Imágenes Instalación de la ecojardinera en diferentes situaciones urbanas

53 ECOJARDINERA. Imágenes del prototipo Jardinera de lona de banderola. Cosmocaixa Barcelona

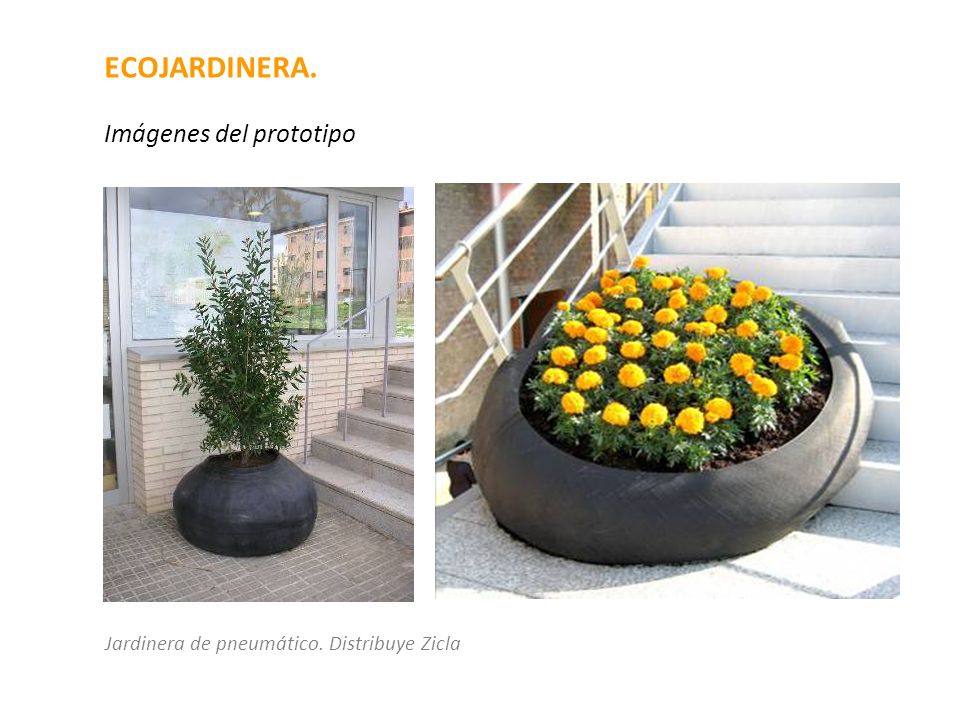

54 ECOJARDINERA. Imágenes del prototipo Jardinera de pneumático. Distribuye Zicla

55 ECOJARDINERA. Comparativa del ACV Simplificado entre jardineras Unidad Funcional: contener 100l de sustrato durante 10 años 95% MENOS DE IMPACTO AMBIENTAL GLOBAL MENOS DE IMPACTO AMBIENTAL GLOBAL

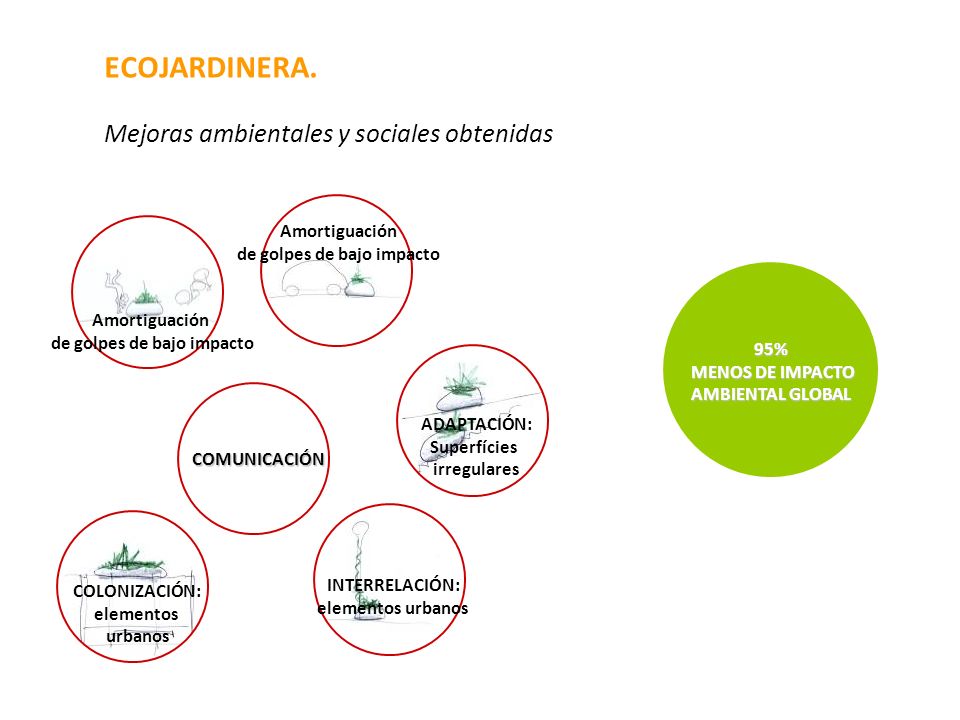

56 ECOJARDINERA. Mejoras ambientales y sociales obtenidas COMUNICACIÓN ADAPTACIÓN: Superfícies irregulares INTERRELACIÓN: elementos urbanos COLONIZACIÓN: elementos urbanos Amortiguación de golpes de bajo impacto Amortiguación de golpes de bajo impacto 95% MENOS DE IMPACTO AMBIENTAL GLOBAL MENOS DE IMPACTO AMBIENTAL GLOBAL

57 ECOFAROLA Capella Garcia Arquitectura ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño.

58 La farola ecodiseñada (Farola Viva) consta de: A. Cuerpo de acero de malla plegada: columna, pala captadora y soporte lumínico. B. Base premoldeada de hormigón reciclado y reutilizable C. Equipo lumínico de alta eficiencia: Leds D. Placa Fotovoltaica. Montada sobre la placa captadora E. Batería. Soterrada en una arqueta de instalaciones junto a la farola. A B A C D E ECOFAROLA. Descripción

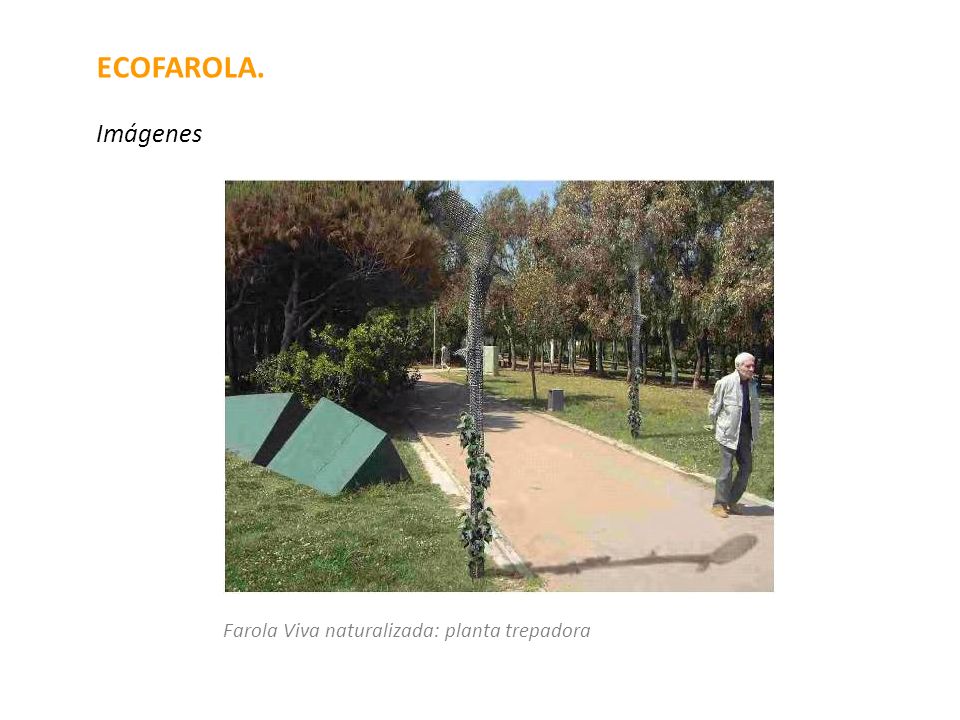

59 ECOFAROLA. Imágenes Farola Viva naturalizada: planta trepadora

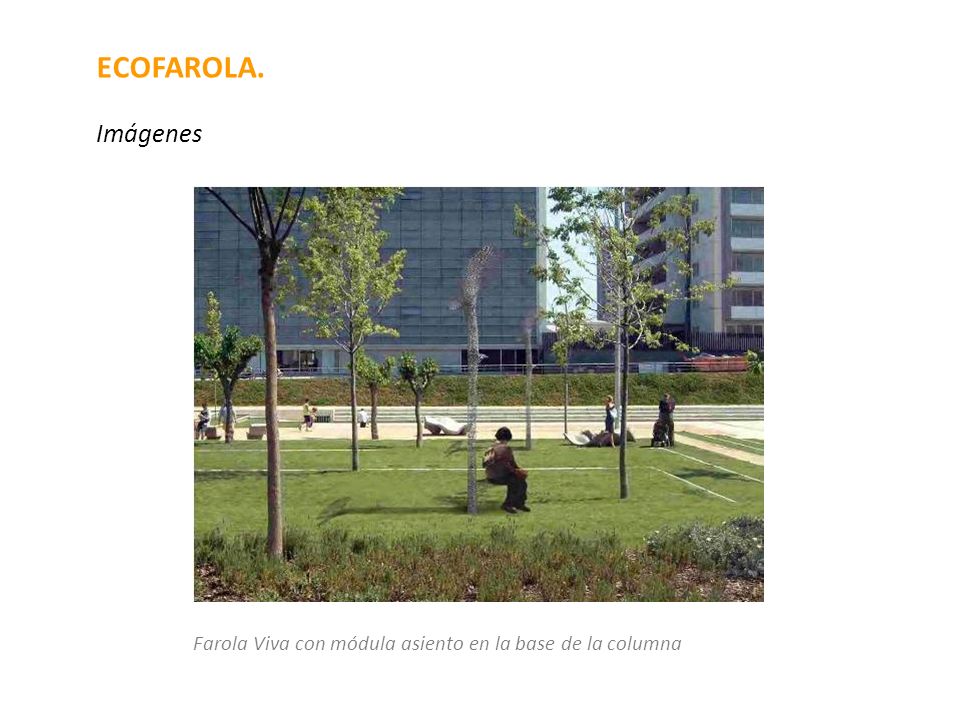

60 ECOFAROLA. Imágenes Farola Viva con módula asiento en la base de la columna

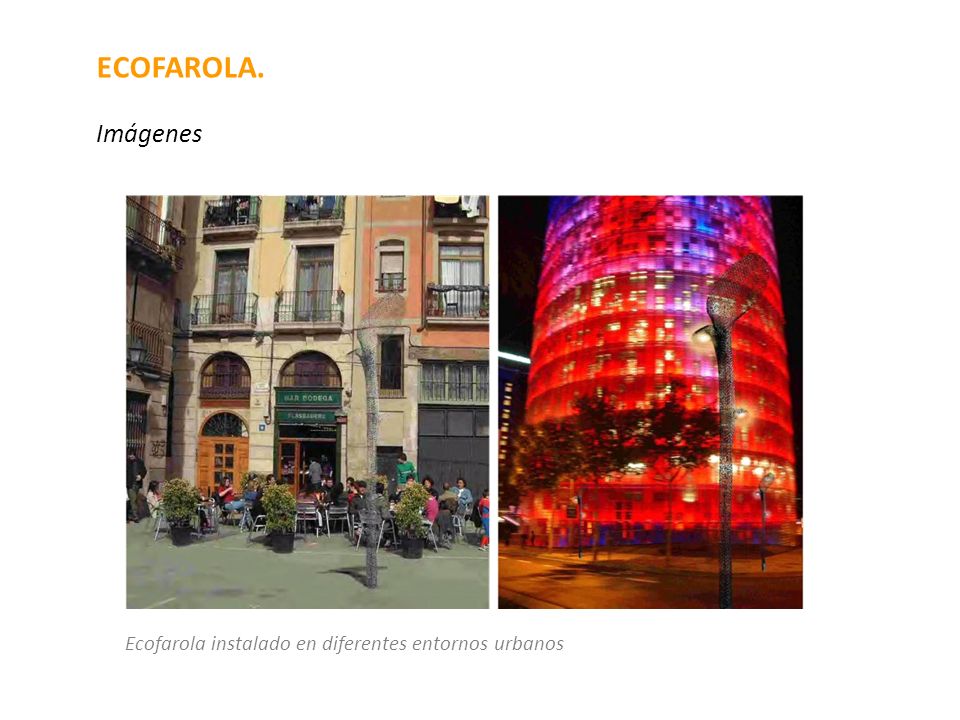

61 ECOFAROLA. Imágenes Ecofarola instalado en diferentes entornos urbanos

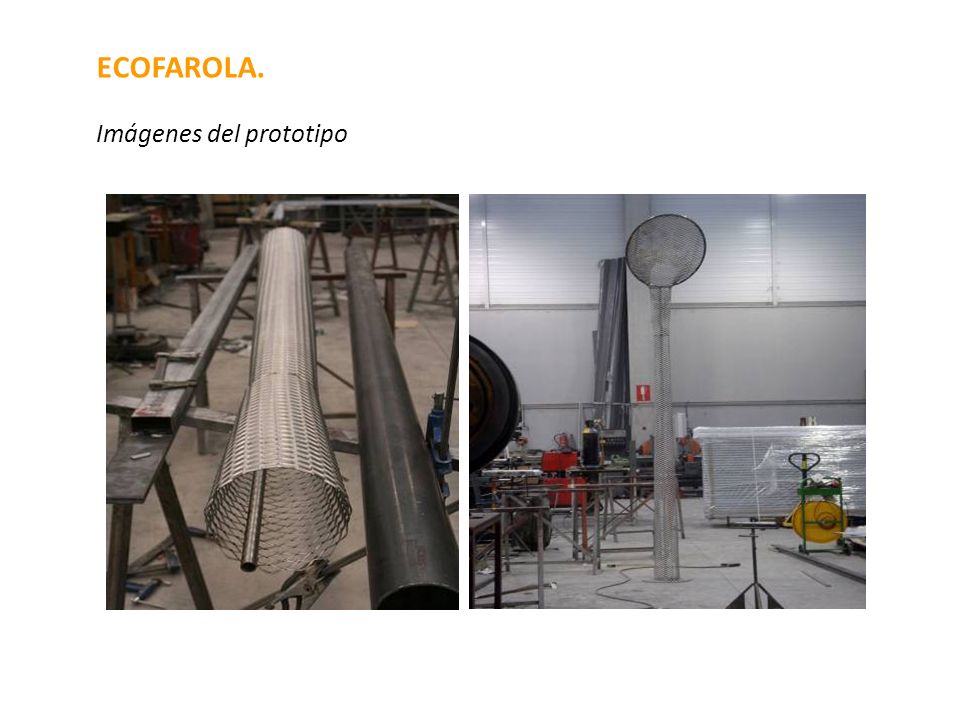

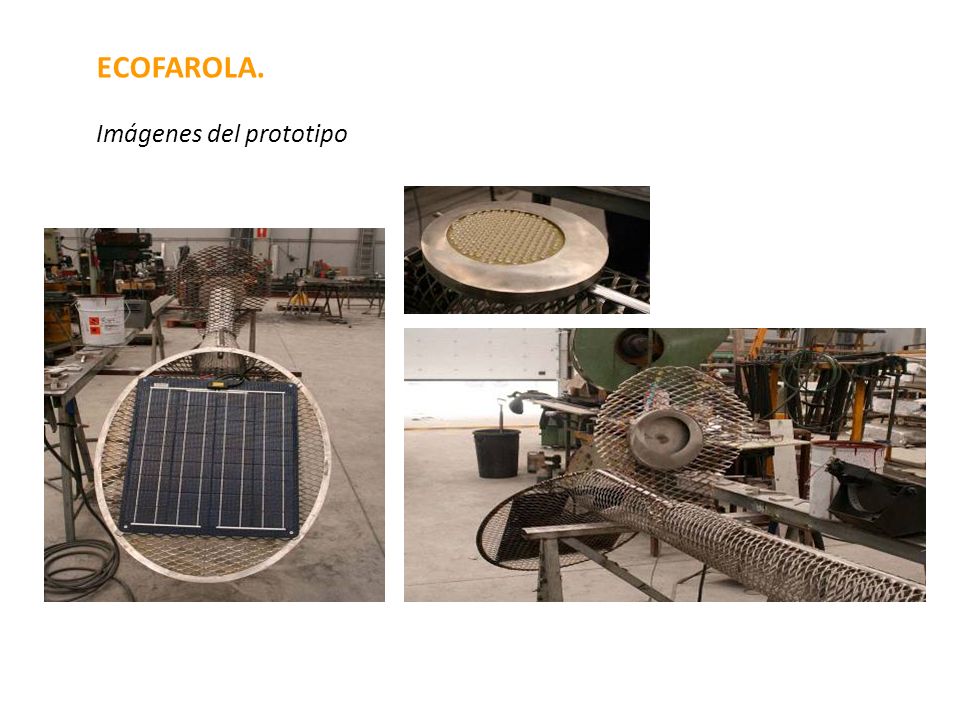

62 ECOFAROLA. Imágenes del prototipo

63 ECOFAROLA. Imágenes del prototipo

64 ECOFAROLA. Imágenes del prototipo Ecofarola. Cosmocaixa Barcelona

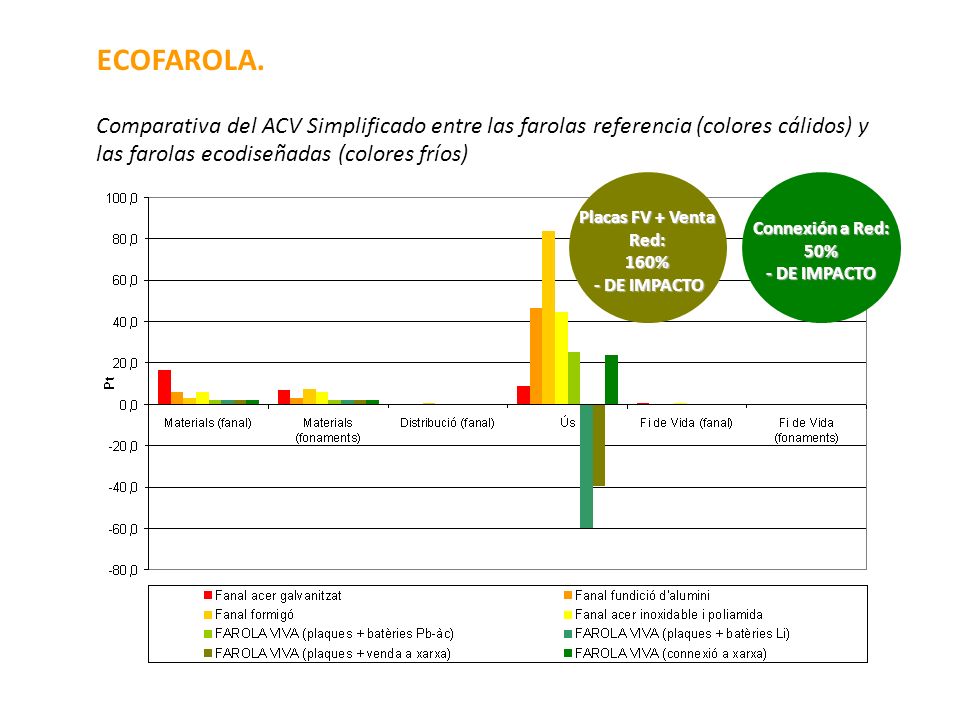

65 ECOFAROLA. Comparativa del ACV Simplificado entre las farolas referencia (colores cálidos) y las farolas ecodiseñadas (colores fríos) Placas FV + Venta Red: 160% - DE IMPACTO - DE IMPACTO Connexión a Red: 50% - DE IMPACTO

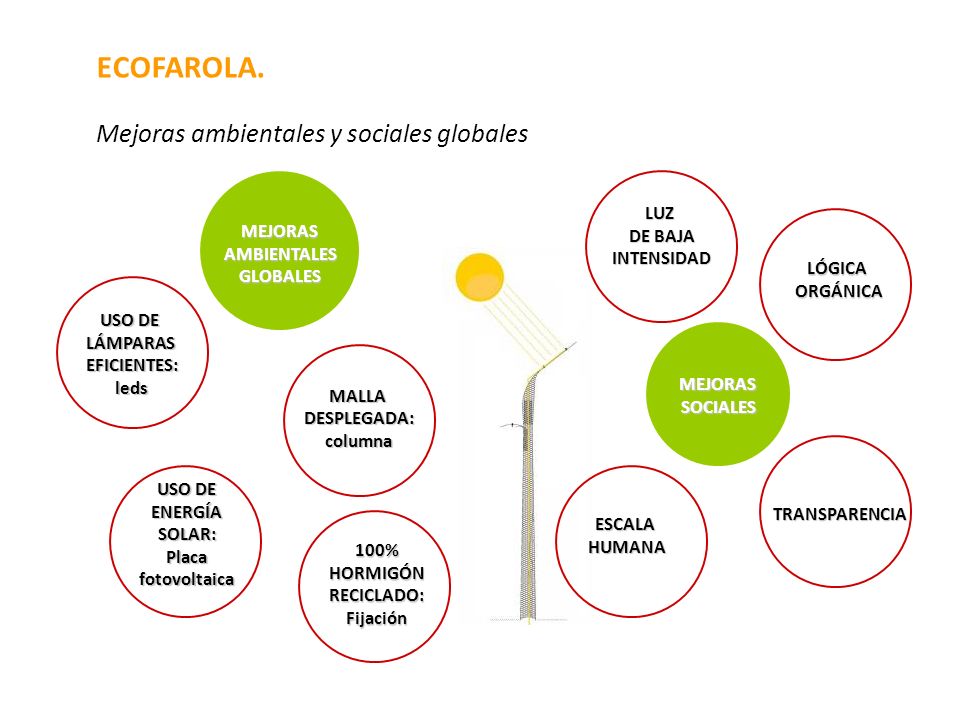

66 ECOFAROLA. Mejoras ambientales y sociales globales MALLADESPLEGADA:columna 100% HORMIGÓN RECICLADO: Fijación USO DE LÁMPARASEFICIENTES:leds USO DE ENERGÍA SOLAR: Placa fotovoltaica TRANSPARENCIA LÓGICAORGÁNICA ESCALAHUMANA LUZ DE BAJA INTENSIDAD MEJORASSOCIALES MEJORASAMBIENTALESGLOBALES

67 ECOPAPELERA Gonzalo Milà ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño.

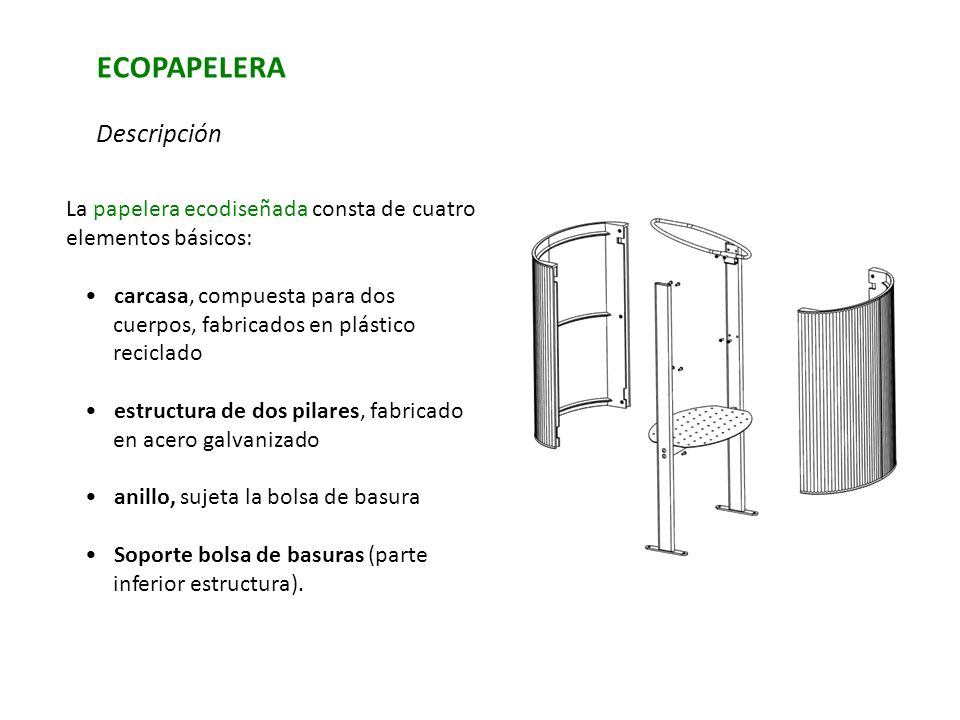

68 ECOPAPELERA Descripción La papelera ecodiseñada consta de cuatro elementos básicos: carcasa, compuesta para dos cuerpos, fabricados en plástico reciclado estructura de dos pilares, fabricado en acero galvanizado anillo, sujeta la bolsa de basura Soporte bolsa de basuras (parte inferior estructura).

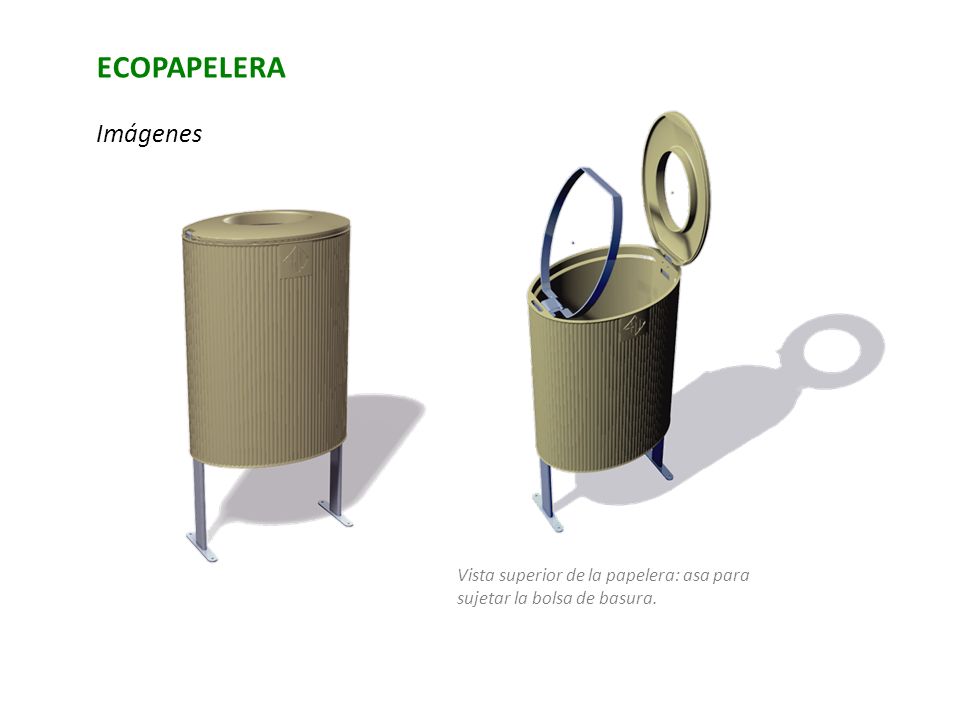

69 ECOPAPELERA Imágenes Vista superior de la papelera: asa para sujetar la bolsa de basura.

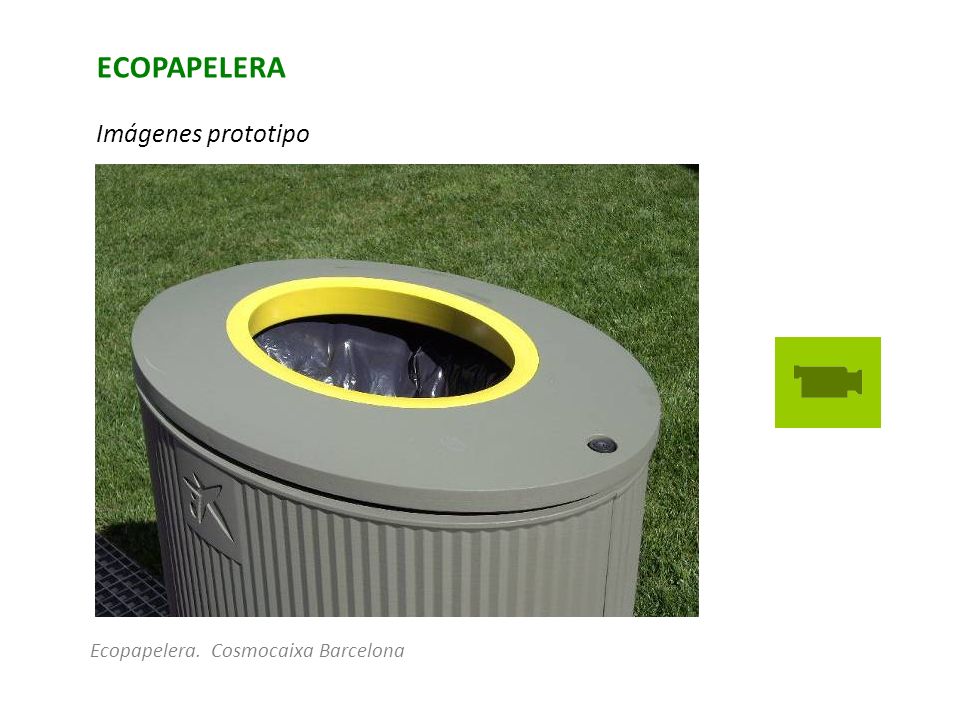

70 ECOPAPELERA Imágenes prototipo Ecopapelera. Cosmocaixa Barcelona

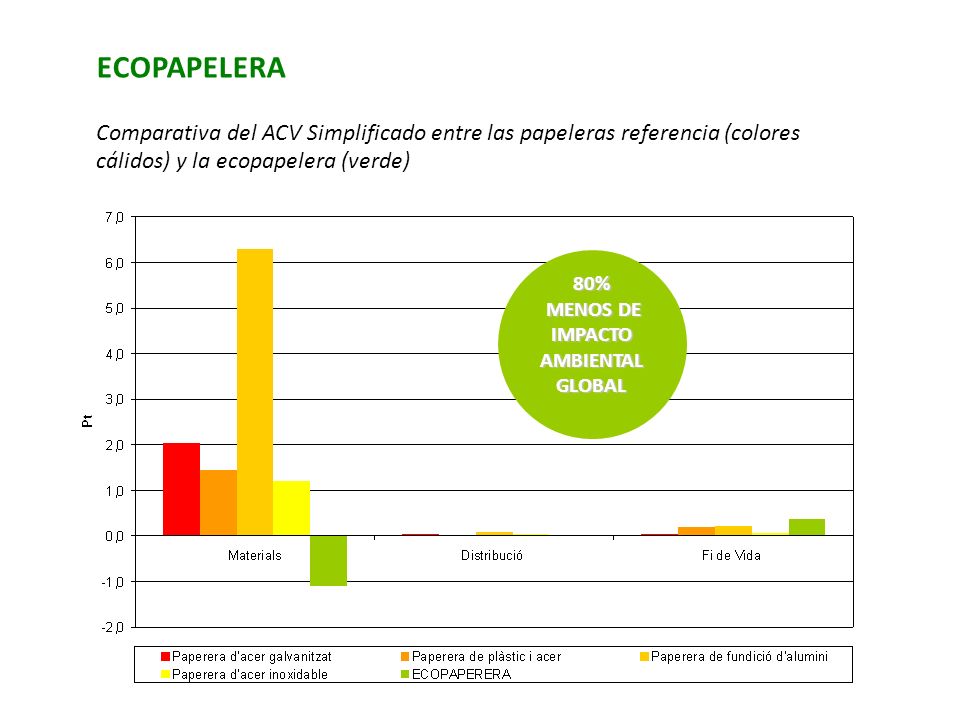

71 80% MENOS DE IMPACTO AMBIENTAL MENOS DE IMPACTO AMBIENTALGLOBAL ECOPAPELERA Comparativa del ACV Simplificado entre las papeleras referencia (colores cálidos) y la ecopapelera (verde)

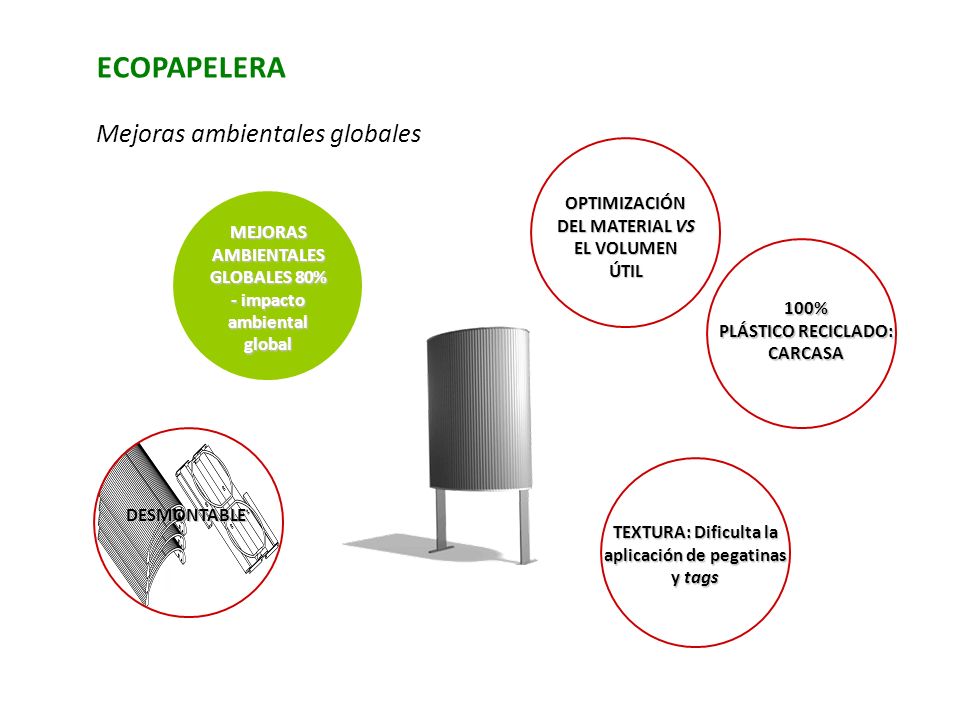

72 ECOPAPELERA Mejoras ambientales globales 100% PLÁSTICO RECICLADO: CARCASA OPTIMIZACIÓN DEL MATERIAL VS EL VOLUMEN ÚTIL DESMONTABLE TEXTURA: Dificulta la aplicación de pegatinas y tags MEJORASAMBIENTALES GLOBALES 80% - impacto ambiental global

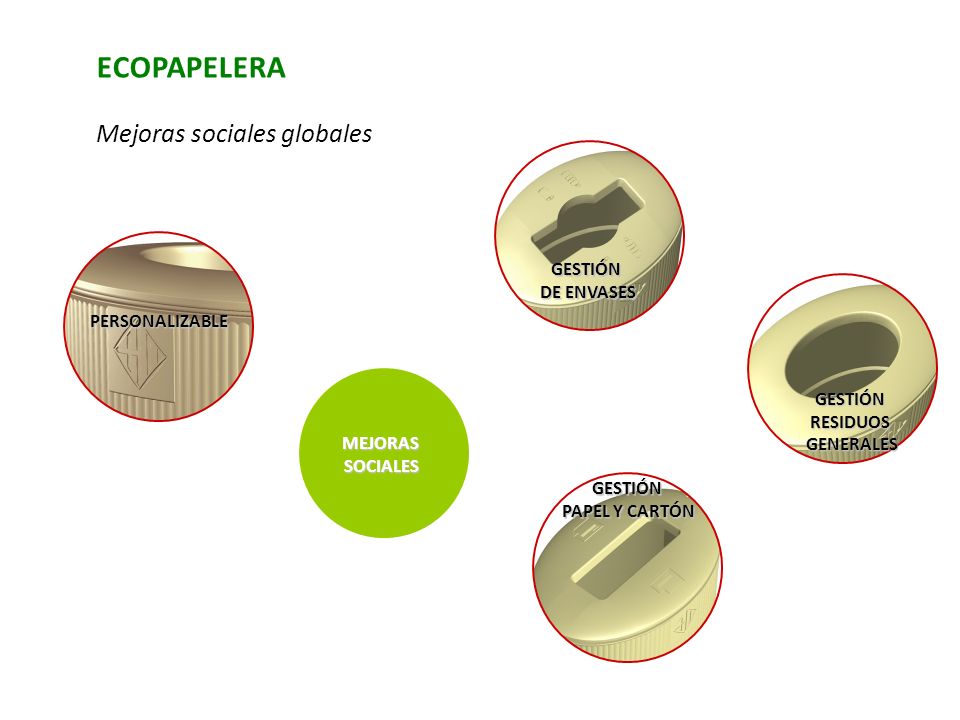

73 ECOPAPELERA Mejoras sociales globales GESTIÓN DE ENVASES GESTIÓNRESIDUOSGENERALES GESTIÓN PAPEL Y CARTÓN PERSONALIZABLE MEJORASSOCIALES

74 ECOMICROESPACIO Estudi Roselló ELEMENTOS URBANOS. Proyectos piloto de Ecodiseño.

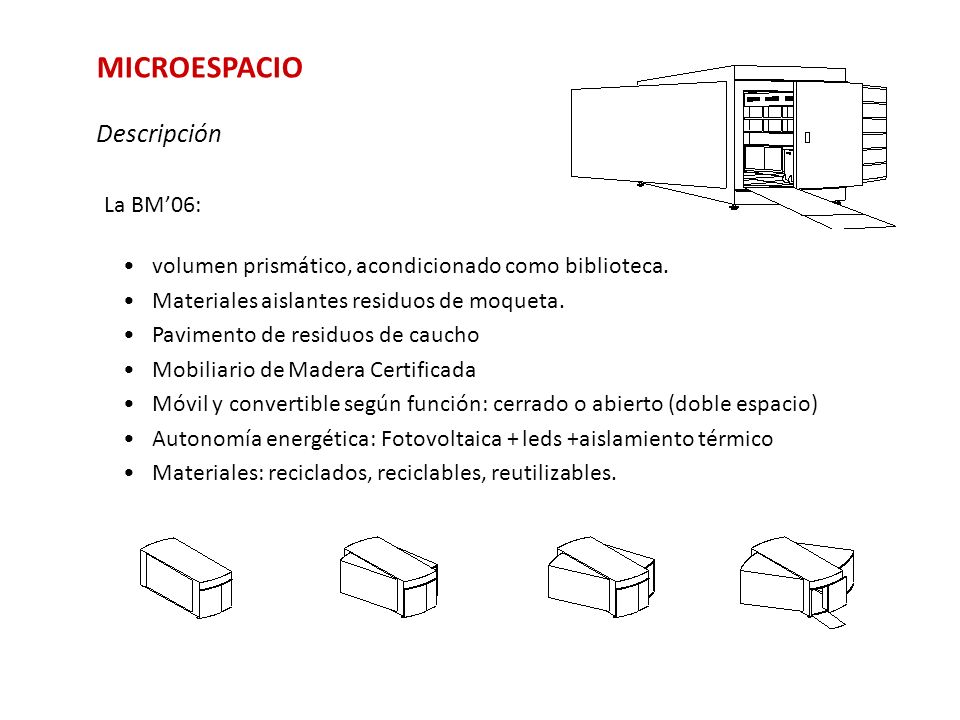

75 MICROESPACIO Descripción La BM06: volumen prismático, acondicionado como biblioteca. Materiales aislantes residuos de moqueta. Pavimento de residuos de caucho Mobiliario de Madera Certificada Móvil y convertible según función: cerrado o abierto (doble espacio) Autonomía energética: Fotovoltaica + leds +aislamiento térmico Materiales: reciclados, reciclables, reutilizables.

76 MICROESPACIO Imágenes

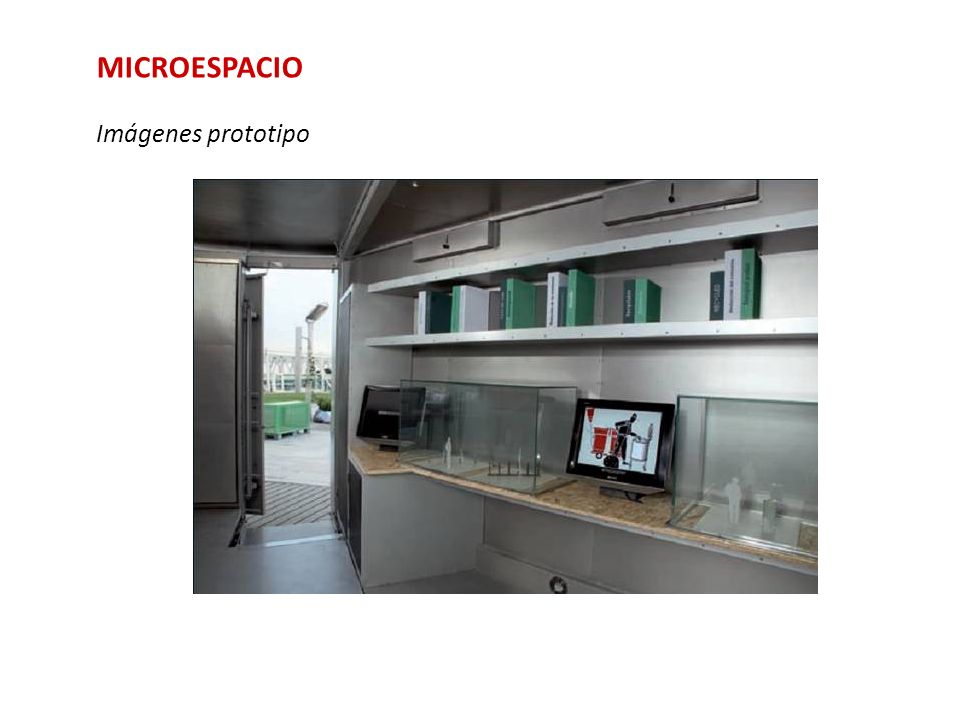

77 MICROESPACIO Imágenes prototipo

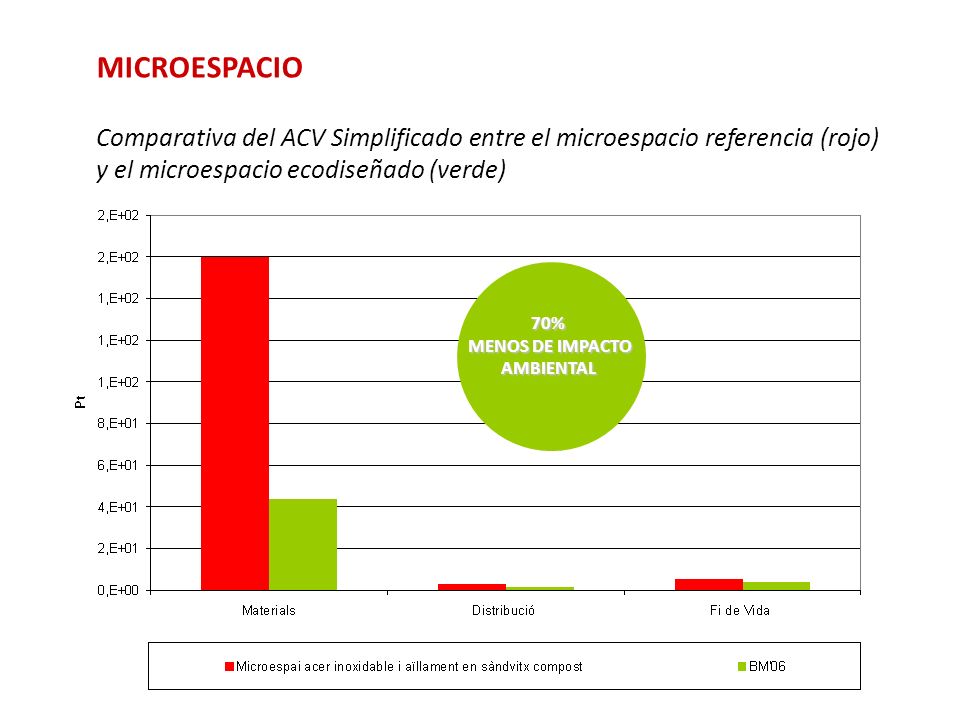

78 MICROESPACIO Comparativa del ACV Simplificado entre el microespacio referencia (rojo) y el microespacio ecodiseñado (verde) 70% MENOS DE IMPACTO AMBIENTAL MENOS DE IMPACTO AMBIENTAL

79 MICROESPACIO Mejoras ambientales globales 100% MADERA CERTIFICADA: Mobiliario CAUCHO RECICLADO: Pavimento RESIDUOS DE MOQUETA RECICLADA: Aislamiento USO DE LÁMPARASEFICIENTES:leds USO ENERGÍA SOLAR: Placa fotovoltaica MEJORASAMBIENTALESGLOBALES

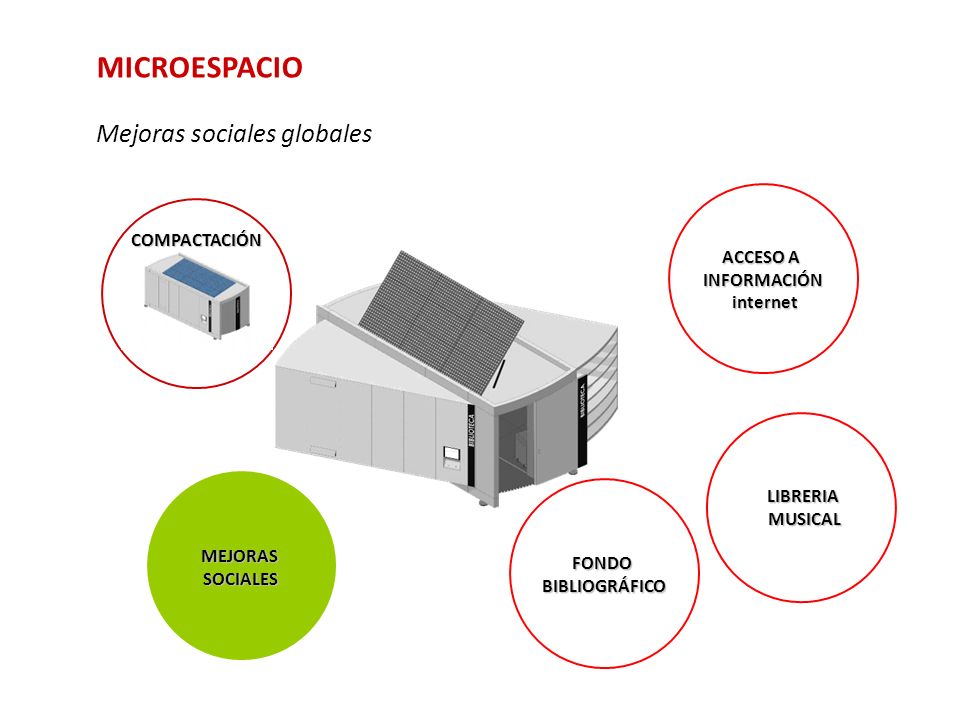

80 MICROESPACIO Mejoras sociales globales FONDOBIBLIOGRÁFICO ACCESO A INFORMACIÓN internet internet LIBRERIAMUSICAL MEJORASSOCIALES COMPACTACIÓN

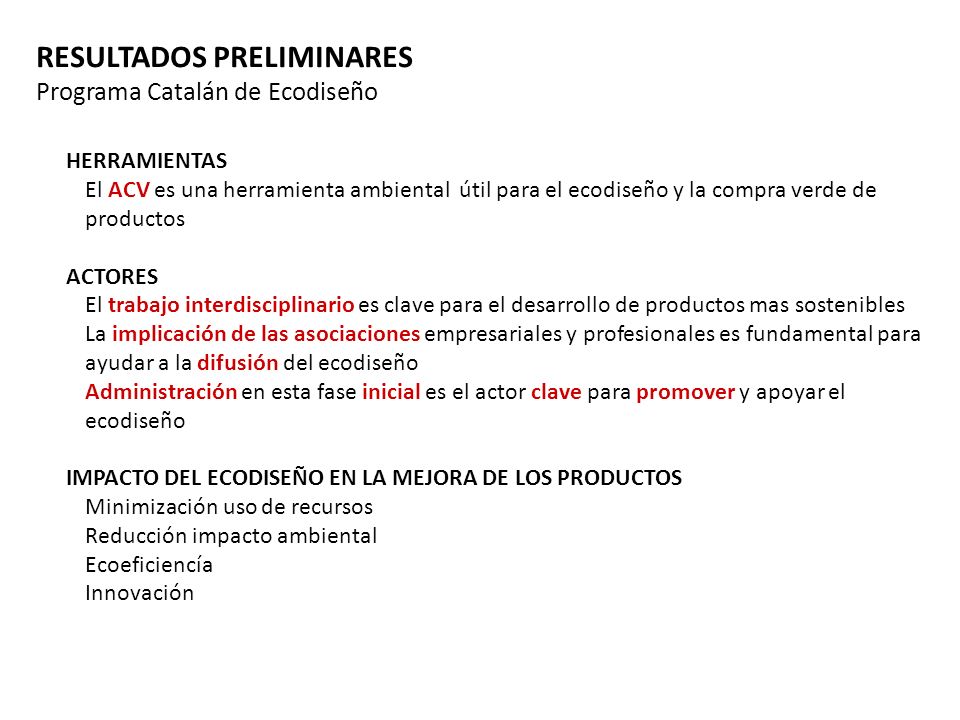

81 RESULTADOS PRELIMINARES Programa Catalán de Ecodiseño HERRAMIENTAS El ACV es una herramienta ambiental útil para el ecodiseño y la compra verde de productos ACTORES El trabajo interdisciplinario es clave para el desarrollo de productos mas sostenibles La implicación de las asociaciones empresariales y profesionales es fundamental para ayudar a la difusión del ecodiseño Administración en esta fase inicial es el actor clave para promover y apoyar el ecodiseño IMPACTO DEL ECODISEÑO EN LA MEJORA DE LOS PRODUCTOS Minimización uso de recursos Reducción impacto ambiental Ecoeficiencía Innovación
