1 Aprobación plan de inversiones 2013 – 2015 junta directiva De septiembre De 2012 Empresa de energía del Quindío

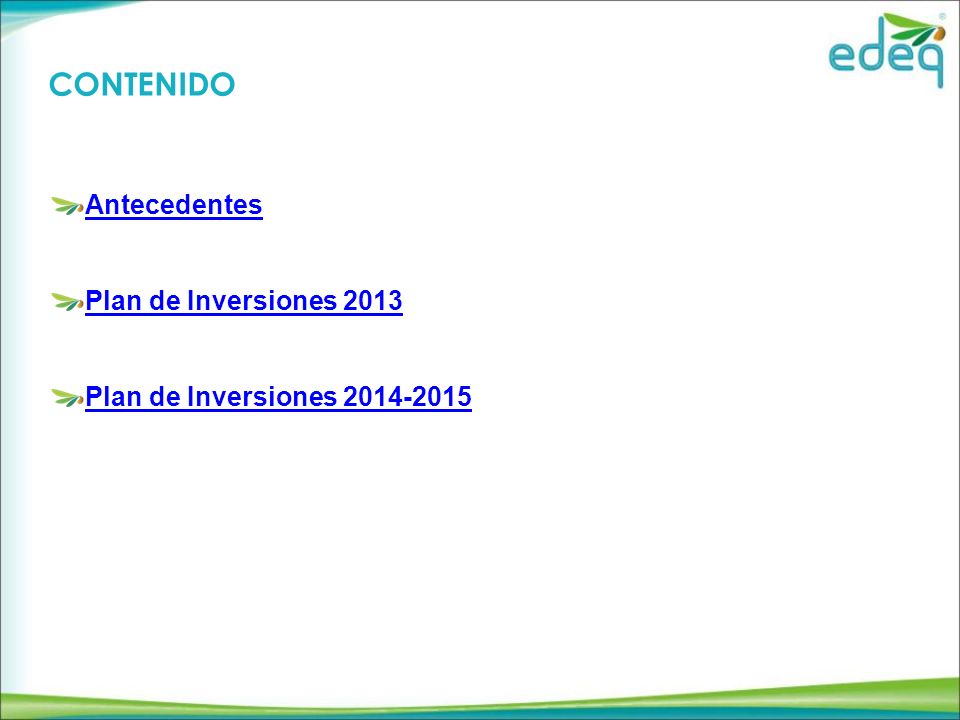

2 CONTENIDO Antecedentes Plan de Inversiones 2013

3 ANTECEDENTES INVERSIONES SUBGERENCIA TRANSMISIÓN Y DISTRIBUCIÓN

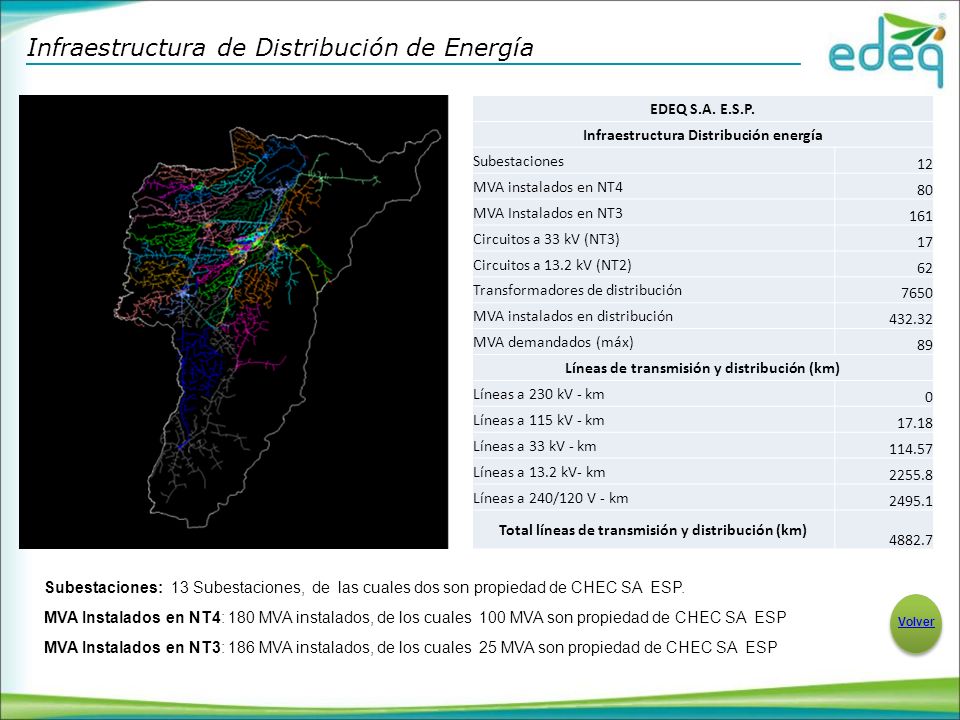

4 Infraestructura de Distribución de Energía
EDEQ S.A. E.S.P. Infraestructura Distribución energía Subestaciones 12 MVA instalados en NT4 80 MVA Instalados en NT3 161 Circuitos a 33 kV (NT3) 17 Circuitos a 13.2 kV (NT2) 62 Transformadores de distribución 7650 MVA instalados en distribución 432.32 MVA demandados (máx) 89 Líneas de transmisión y distribución (km) Líneas a 230 kV - km Líneas a 115 kV - km 17.18 Líneas a 33 kV - km 114.57 Líneas a 13.2 kV- km 2255.8 Líneas a 240/120 V - km 2495.1 Total líneas de transmisión y distribución (km) 4882.7 Subestaciones: 13 Subestaciones, de las cuales dos son propiedad de CHEC SA ESP. Volver MVA Instalados en NT4: 180 MVA instalados, de los cuales 100 MVA son propiedad de CHEC SA ESP MVA Instalados en NT3: 186 MVA instalados, de los cuales 25 MVA son propiedad de CHEC SA ESP

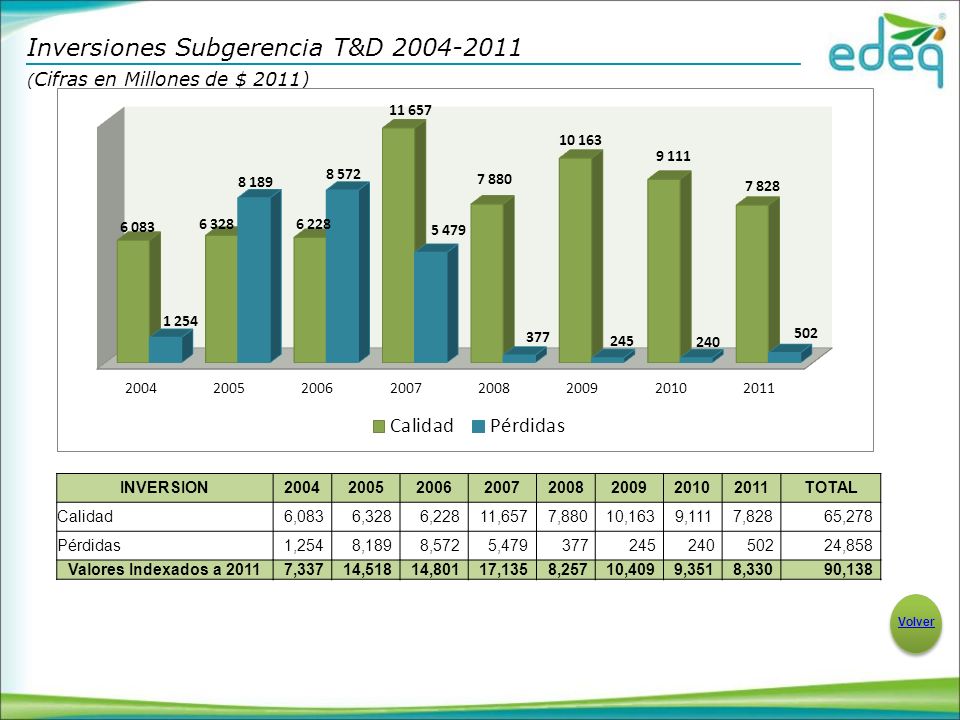

5 Inversiones Subgerencia T&D 2004-2011
(Cifras en Millones de $ 2011) Agregar una diapositiva que diga ANTECEDENTES DE LA INVERSION Y RESULTADOS y separarla de los proyecciones del año 2013 INVERSION 2004 2005 2006 2007 2008 2009 2010 2011 TOTAL Calidad 6,083 6,328 6,228 11,657 7,880 10,163 9,111 7,828 65,278 Pérdidas 1,254 8,189 8,572 5,479 377 245 240 502 24,858 Valores Indexados a 2011 7,337 14,518 14,801 17,135 8,257 10,409 9,351 8,330 90,138 Volver

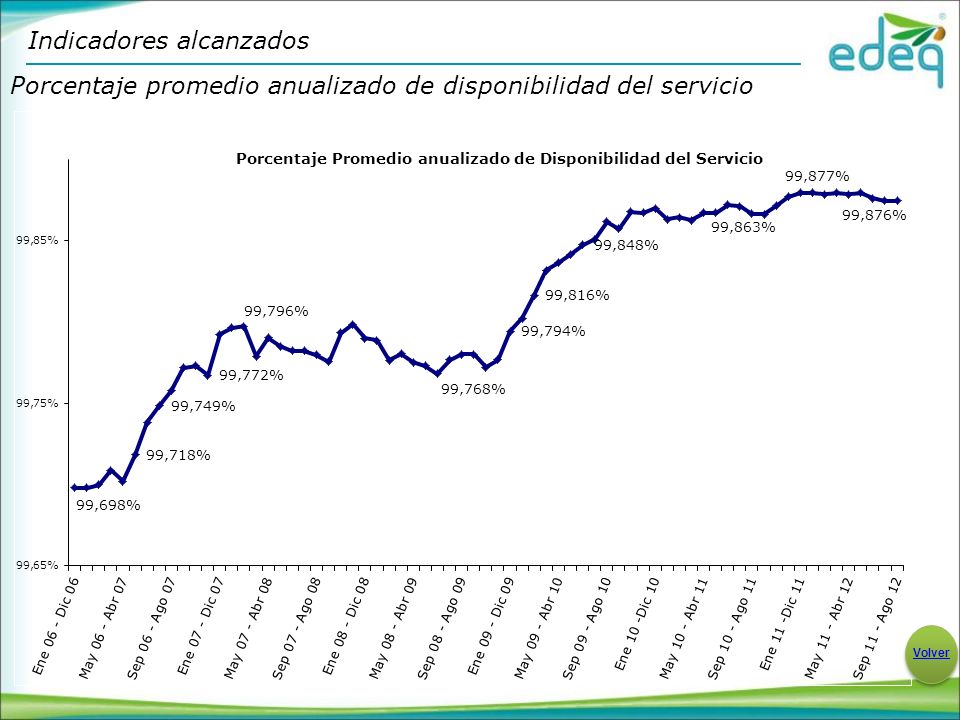

6 Indicadores alcanzados
Porcentaje promedio anualizado de disponibilidad del servicio Volver

7 Indicadores alcanzados
ITAD (Anualizado) Nivel de Tensión 2_3 Volver

8 Pérdidas reconocidas por CREG en 2012 a OR´s que no realizan plan de pérdidas (Nivel Tensión 1)
% Volver

9 Volver

10 Plan Inversiones 2013 (Cifras en Millones de $ 2012) Líneas, redes, Subestaciones 2013 Plan Inversiones de Distribución Conexión STN Resolución CREG 043 $17.445 $1.763 $1.709 $7.788 $5.764 $15.684 $9.971 $9.654 PRESUPUESTO INFRAESTRUCTURA 2012 PLAN INVERSIONES INFRAESTUCTURA 2013 PROYECCIONES FINANCIERAS

11 Proyecto Túnel de la Línea Pendiente decisión Inversionista

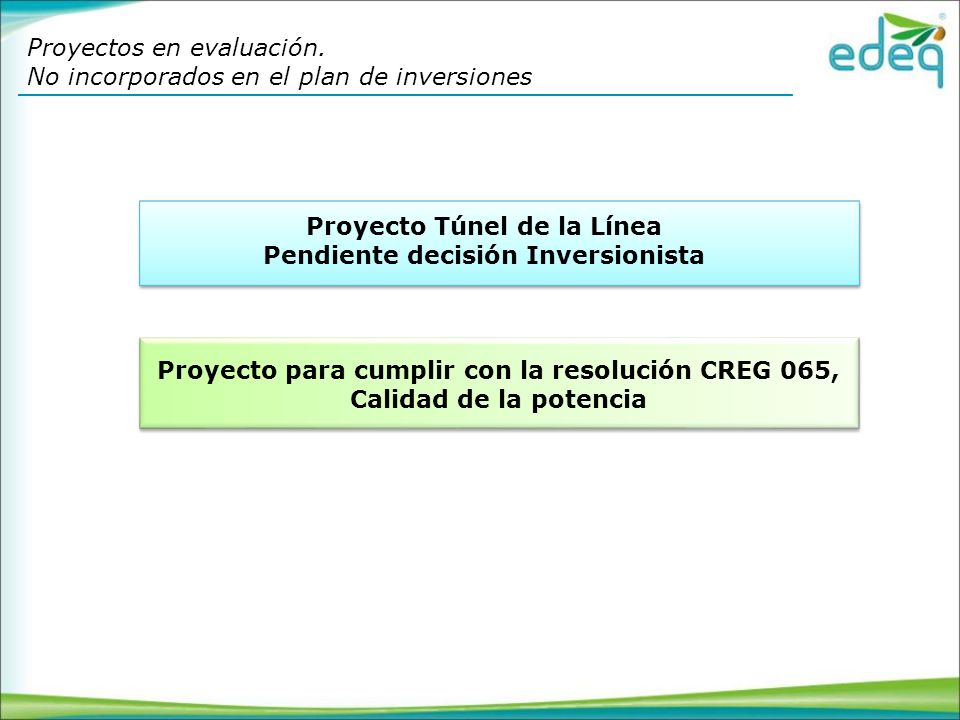

Proyectos en evaluación. No incorporados en el plan de inversiones Proyecto Túnel de la Línea Pendiente decisión Inversionista Proyecto para cumplir con la resolución CREG 065, Calidad de la potencia Dejar nuevamente lo del Túnel de la Línea, comentar el valor presupuestado para esto.

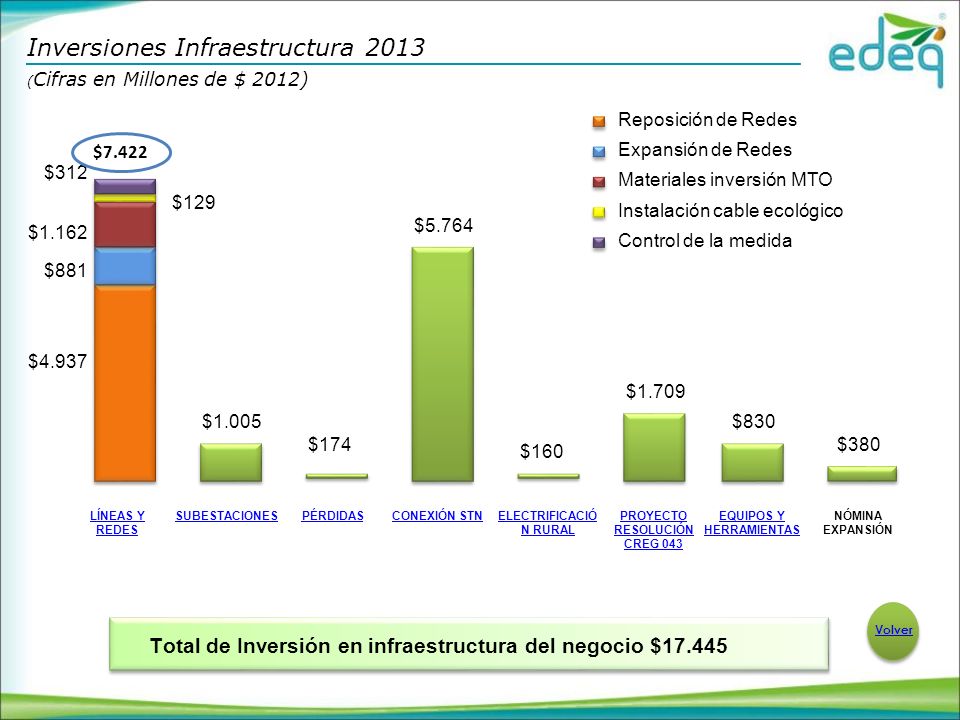

12 Inversiones Infraestructura 2013
(Cifras en Millones de $ 2012) Reposición de Redes $7.422 Expansión de Redes $312 Materiales inversión MTO $129 Instalación cable ecológico $5.764 $1.162 Control de la medida $881 $4.937 $1.709 $1.005 $830 $174 $380 $160 LÍNEAS Y REDES SUBESTACIONES PÉRDIDAS CONEXIÓN STN ELECTRIFICACIÓN RURAL PROYECTO RESOLUCIÓN CREG 043 EQUIPOS Y HERRAMIENTAS NÓMINA EXPANSIÓN Volver Total de Inversión en infraestructura del negocio $17.445

13 Volver

14 9 km Reposición NT 3 39 km Reposición NT 2 (*) 10 km Reposición NT 1
Reposición en Redes 2013 (Cifras en Millones de $) Metas Físicas 9 km Reposición NT 3 Reposición NT 1, 2 y 3 39 km Reposición NT 2 (*) 10 km Reposición NT 1 (*) Se incluyen 2 km de reposición de red subterránea en nivel II Armenia Seguridad RETIE

15 Reposición programada Vs. Reposición proyectada
Reposición en Redes 2013 Reposición programada Vs. Reposición proyectada Cambiar el orden (poner primero la meta y después luego lo ejecutado) Años 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 TOTAL VALOR DE LA REPOSICION /ACTIVOS EN LIBROS (Ejecutada hasta 2012 y Proyectada 2013 ) 0.92% 0.96% 1.24% 2.7% 3.0% 3.1% 7.5% 5.9% 3.9% 5.6% 31.73% % Reposición Proyectada 4% 4.0% 5.4% 5.2% 33.31%

16 EVALUACIÓN PROYECTOS DE EXPANSIÓN EDEQ 2013
Evaluación Obras de Expansión Para la evaluación de las obras de expansión, se tuvo en cuenta el criterio de costo medio. Para tal fin, se calcula el costo medio de los proyectos y se compara con el costo medio aprobado para el nivel de tensión referido. Se consideran viables aquellas obras que su costo medio se ubique por debajo del reconocido. EVALUACIÓN PROYECTOS DE EXPANSIÓN EDEQ 2013 Valor expansiones NT1 y NT2 [$] $ 881,207,985 Energía a transportar de mas [kWh] 4,316,000 Costo medio NT1 (Inversión) [$/kWh] 34.7 Costo medio NT2 (Inversión) [$/kWh] 79.8 Costo ponderado (Inversión) [$/kWh] 56.4 WACC 13,9% Km de red a expandir en NT1 8 Km de red a expandir en NT2 14 Valor red NT1 a Expandir $  Valor red NT2 a Expandir $  Vida útil activos[años] 30 Costo medio de los proyectos 28.96 Viabilidad Viable Carlos Andrés Arcila

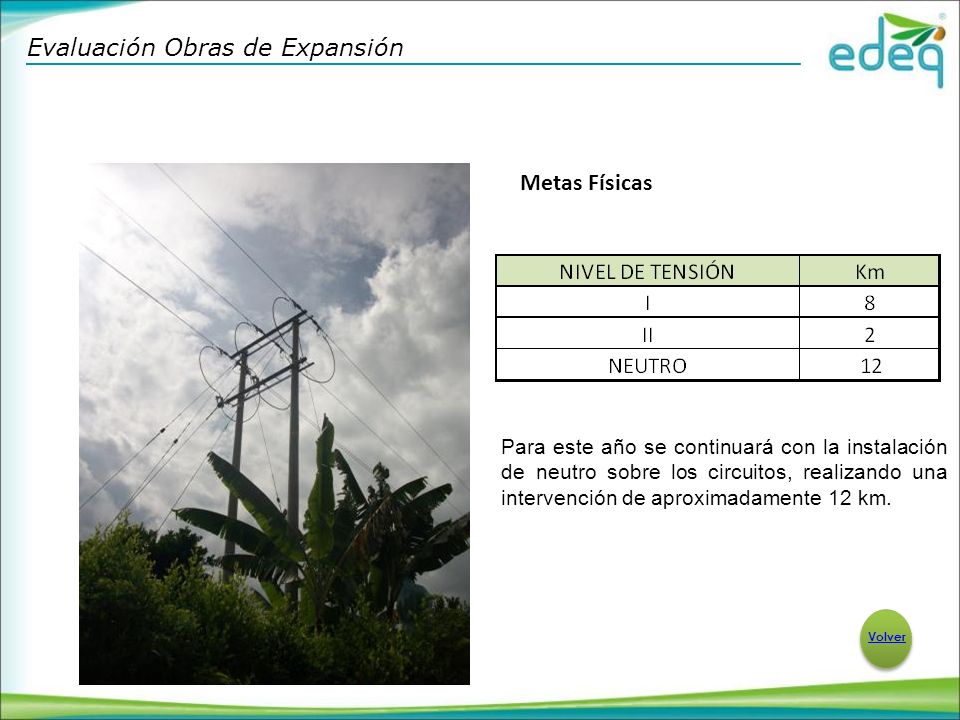

17 Evaluación Obras de Expansión
Metas Físicas Para este año se continuará con la instalación de neutro sobre los circuitos, realizando una intervención de aproximadamente 12 km. Depende del plan de inversiones 2013. Volver

18 Volver

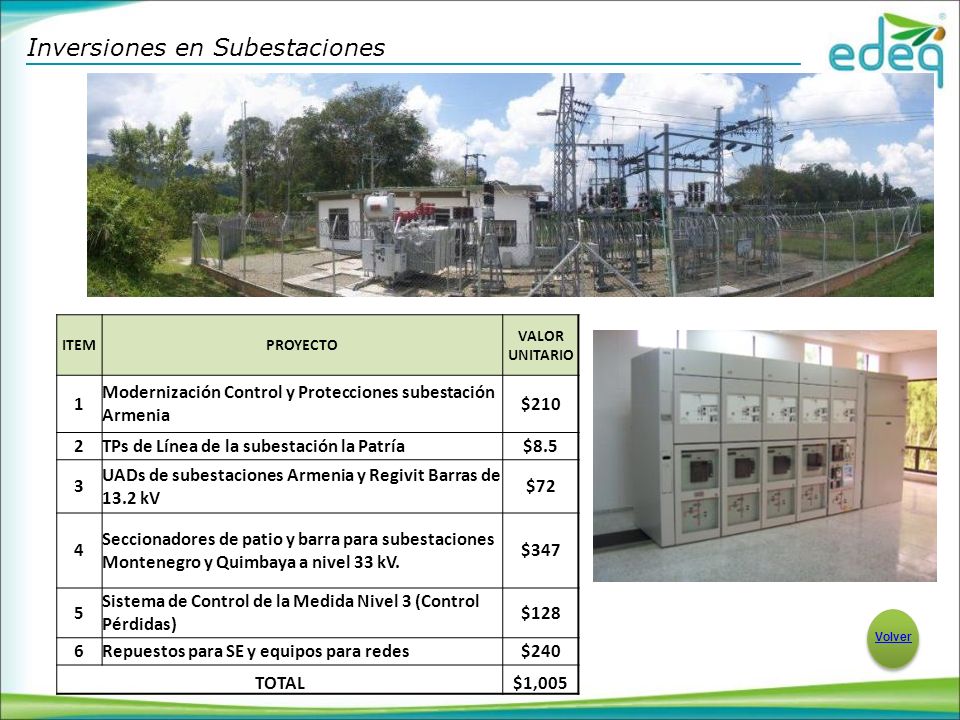

19 Inversiones en Subestaciones
ITEM PROYECTO VALOR UNITARIO 1 Modernización Control y Protecciones subestación Armenia $210 2 TPs de Línea de la subestación la Patría $8.5 3 UADs de subestaciones Armenia y Regivit Barras de 13.2 kV $72 4 Seccionadores de patio y barra para subestaciones Montenegro y Quimbaya a nivel 33 kV. $347 5 Sistema de Control de la Medida Nivel 3 (Control Pérdidas) $128 6 Repuestos para SE y equipos para redes $240 TOTAL $1,005 Volver

20 Volver

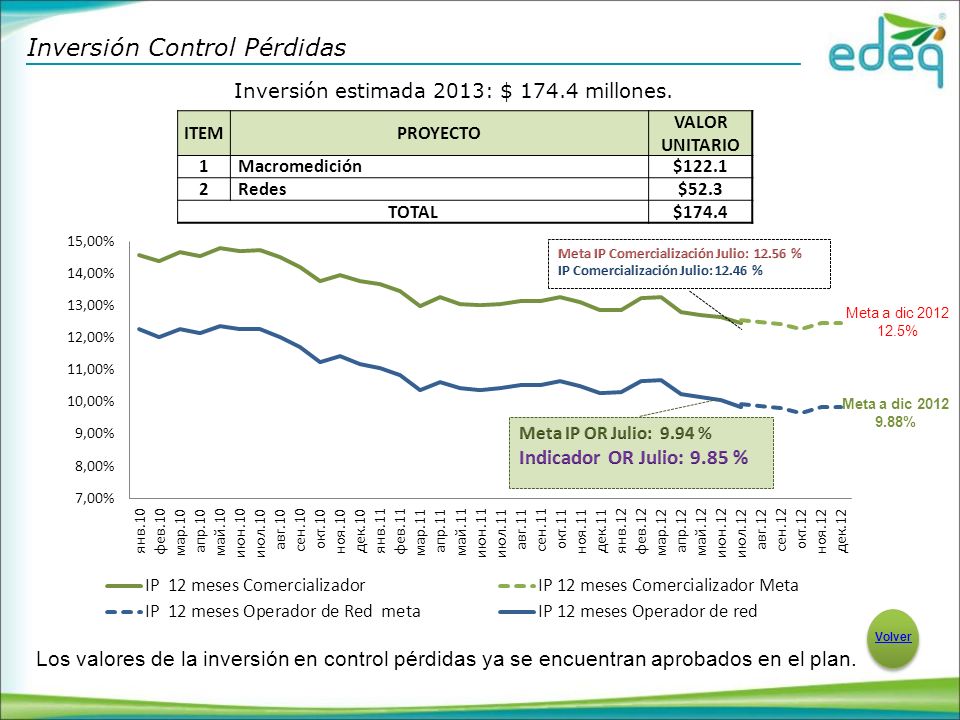

21 Inversión estimada 2013: $ 174.4 millones.
Inversión Control Pérdidas Inversión estimada 2013: $ millones. ITEM PROYECTO VALOR UNITARIO 1 Macromedición $122.1 2 Redes $52.3 TOTAL $174.4 Meta a dic 2012 12.5% Meta a dic 2012 9.88% Incluir una nota que diga que estos valores ya fueron aprobados en el plan Incluir los porcentajes actuales y organizar los valores que están en los recuadros Volver Los valores de la inversión en control pérdidas ya se encuentran aprobados en el plan.

22 Volver

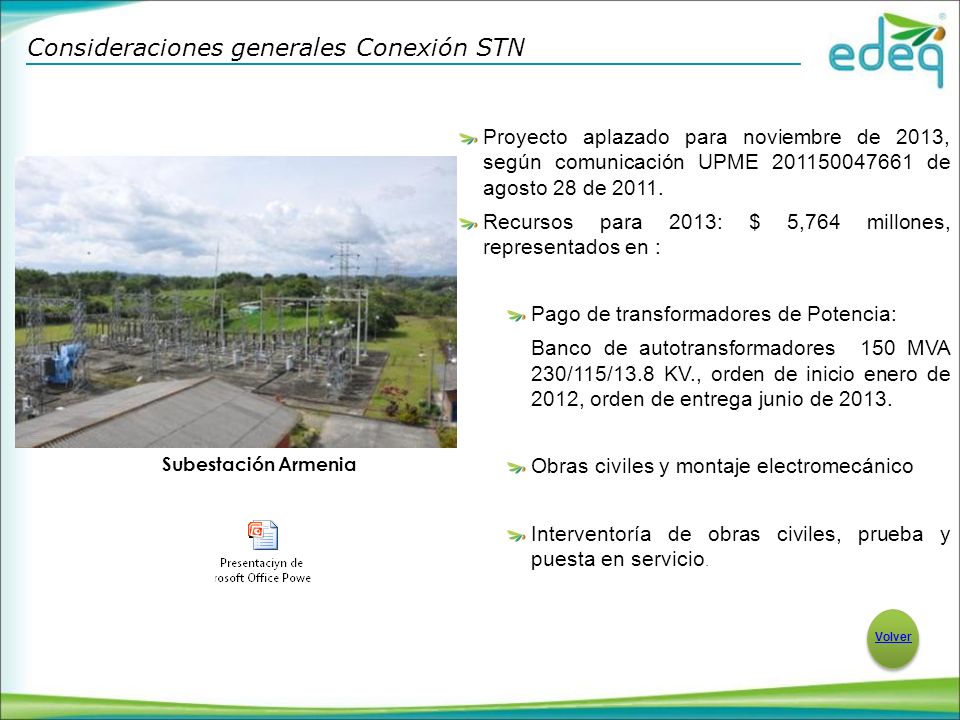

23 Consideraciones generales Conexión STN
Proyecto aplazado para noviembre de 2013, según comunicación UPME de agosto 28 de 2011. Recursos para 2013: $ 5,764 millones, representados en : Pago de transformadores de Potencia: Banco de autotransformadores 150 MVA 230/115/13.8 KV., orden de inicio enero de 2012, orden de entrega junio de 2013. Obras civiles y montaje electromecánico Interventoría de obras civiles, prueba y puesta en servicio. Subestación Armenia Agregar datos de la presentación CHEC acerca de los transformadores  Volver

24 Volver

25 EQUIPOS Y HERRAMIENTAS
VALOR Herramienta línea energizada $98,437,000 Equipos y Herramientas para Mantenimiento de Redes $106,945,338 Equipos y Herramientas para Mantenimiento de Subestaciones $101,153,000 Equipos y Herramientas para Control Pérdidas $106,484,000 Herramientas para Ingeniería de la Operación $6,810,662 Grúa $409,760,000 TOTAL $829,590,000 Variar los valores que no queden redondeados, cambiar también los 830 Volver

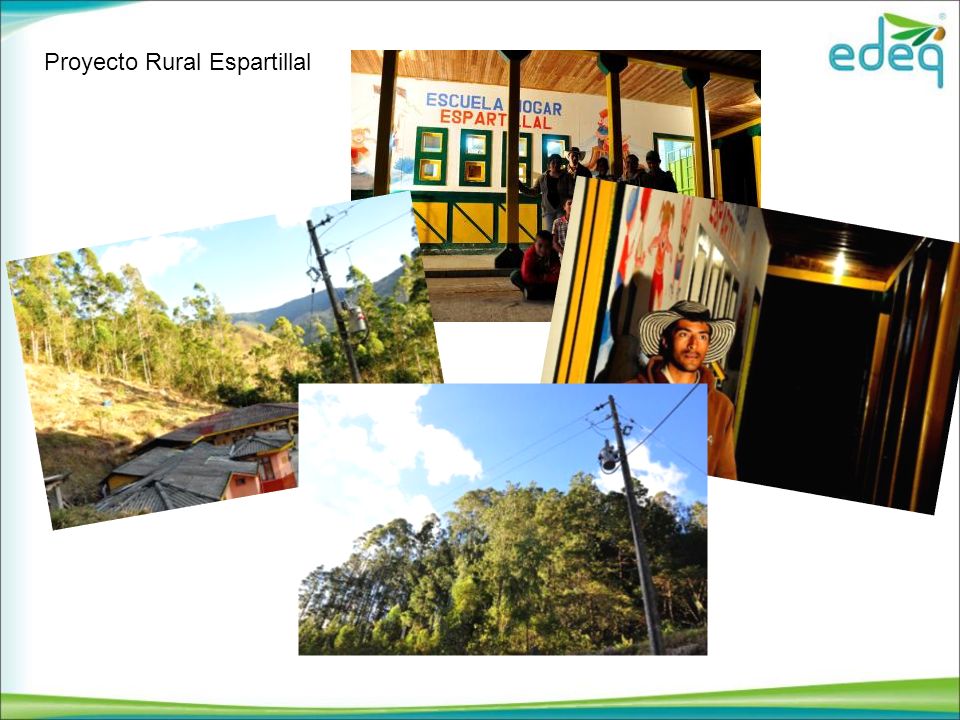

26 Proyecto Rural Espartillal

27 Proyecto La Topacia Volver

28 Volver

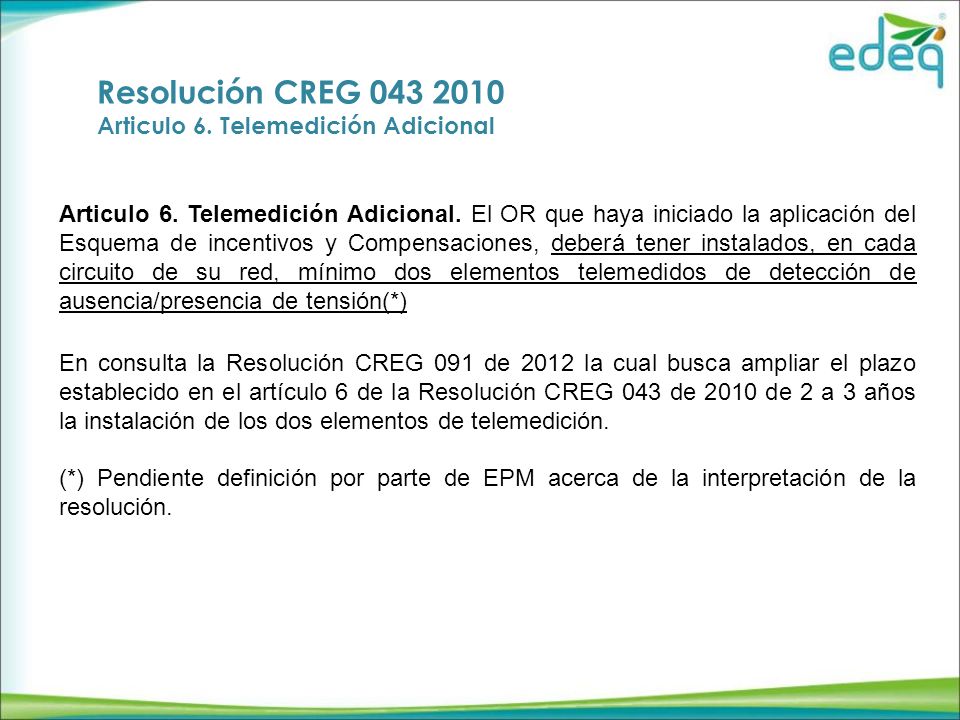

29 Resolución CREG 043 2010 Articulo 6. Telemedición Adicional
Articulo 6. Telemedición Adicional. El OR que haya iniciado la aplicación del Esquema de incentivos y Compensaciones, deberá tener instalados, en cada circuito de su red, mínimo dos elementos telemedidos de detección de ausencia/presencia de tensión(*) En consulta la Resolución CREG 091 de 2012 la cual busca ampliar el plazo establecido en el artículo 6 de la Resolución CREG 043 de 2010 de 2 a 3 años la instalación de los dos elementos de telemedición. (*) Pendiente definición por parte de EPM acerca de la interpretación de la resolución.

30 Resolución CREG 043 2010 Articulo 6. Telemedición Adicional
Actualmente se tienen instalados 53 reconectadores en la red de EDEQ. La empresa realizó un análisis de tecnologías y costos, así como la conveniencia de disponer de equipos no solo para cumplir con la resolución sino que además permitieran realizar balances de energía para control de pérdidas, lo cual es solicitado a los OR que presentaron plan según la resolución CREG 172 de 2011 Del análisis de los equipos actualmente instalados se determinó que se requiere la instalación de 22 reconectadores y 50 equipos de telemedición con detección de presencia y ausencia de tensión y centro de control de la medida.

31 Resolución CREG 043 2010 Articulo 6. Telemedición Adicional
Presupuesto Descripción Unidad Cantidad Valor Unitario Valor total RECONECTADOES Suministro Reconectador UND 23 M.O. Montaje GLB 22 Suministro comuniación 65 M.O. Integración equipo con CCEDEQ Subtotal Reconectadores MEGAMEDIDORES Suministro Megamedidor 50 Subtotal Megamedidores Total Volver

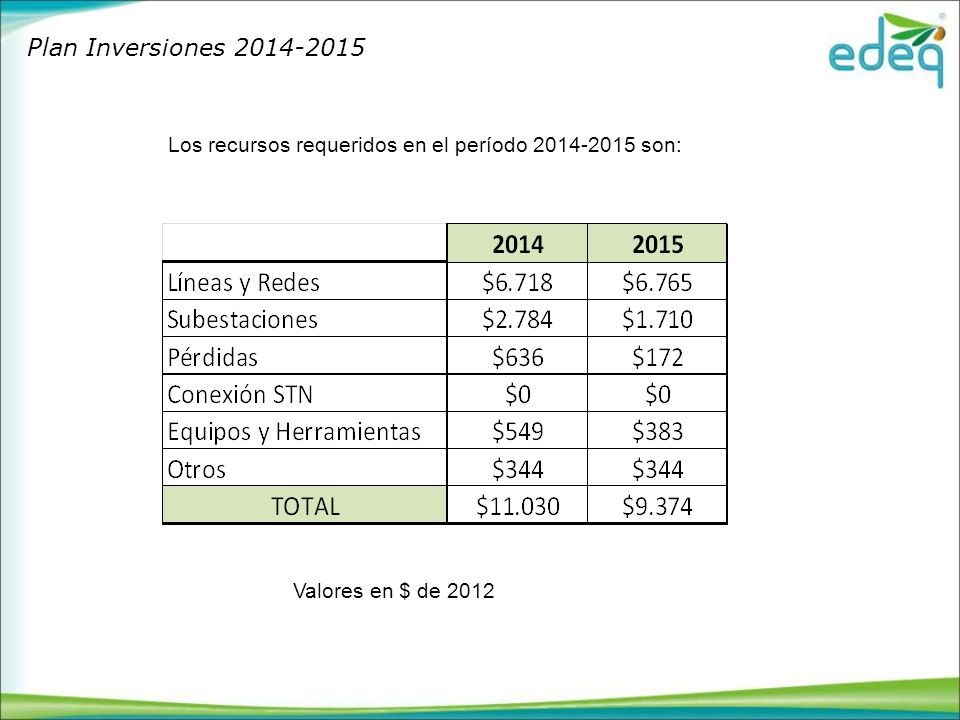

32 Plan Inversiones Los recursos requeridos en el período son: Valores en $ de 2012
