Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 56: Vista panorámica.

Presentaciones similares


Presentación del tema: "Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 56: Vista panorámica."— Transcripción de la presentación:

1 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 56: Vista panorámica y de ubicación de la Calicata CB-28. Imagen N° 53: Vista puntual de la calicata CB-27 desde 1.50 m hasta 3.00 m de profundidad, se encontró grava arenosa. Imagen N° 55: Vista puntual de la calicata CB-28 desde 2.20 m hasta 3.00 m de profundidad, se encontró grava con arena. Imagen N° 54: Vista panorámica y de ubicación de la Calicata CB-27

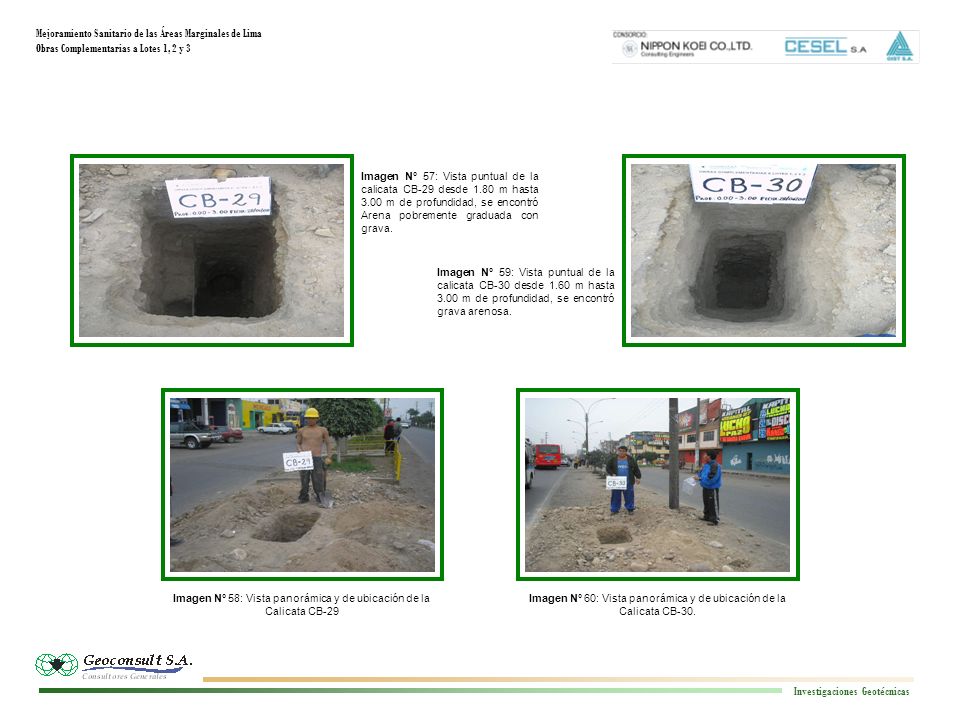

2 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 60: Vista panorámica y de ubicación de la Calicata CB-30. Imagen N° 58: Vista panorámica y de ubicación de la Calicata CB-29 Imagen N° 57: Vista puntual de la calicata CB-29 desde 1.80 m hasta 3.00 m de profundidad, se encontró Arena pobremente graduada con grava. Imagen N° 59: Vista puntual de la calicata CB-30 desde 1.60 m hasta 3.00 m de profundidad, se encontró grava arenosa.

3 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 64: Vista panorámica y de ubicación de la Calicata CB-32 Imagen N° 62: Vista panorámica y de ubicación de la Calicata CB-31 Imagen N° 61: Vista puntual de la calicata CB-31 desde 1.80 m hasta 3.00 m de profundidad, se encontró arena gravosa. Imagen N° 63: Vista puntual de la calicata CB-32 desde 1.30 m hasta 3.00 m de profundidad, se encontró grava pobremente graduada con arena.

4 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 68: Vista panorámica y de ubicación de la Calicata CB-34. Imagen N° 66: Vista panorámica y de ubicación de la Calicata CB-33 Imagen N° 65: Vista puntual de la calicata CB-33 desde 1.20 m hasta 3.00 m de profundidad, se encontró grava pobremente graduada con arena. Imagen N° 67: Vista puntual de la calicata CB-34 desde 1.50 m hasta 3.00 m de profundidad, se encontró grava arenosa.

5 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 72: Vista panorámica y de ubicación de la Calicata CB-36. Imagen N° 70: Vista panorámica y de ubicación de la Calicata CB-35 Imagen N° 69: Vista puntual de la calicata CB-35 desde 0.40 m hasta 2.00 m de profundidad, se encontró grava arenosa. Imagen N° 71: Vista puntual de la calicata CB-36 desde 1.20 m hasta 3.00 m de profundidad, se encontró grava pobremente con arena.

6 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 76: Vista panorámica y de ubicación de la Calicata CB-38. Imagen N° 74: Vista panorámica y de ubicación de la Calicata CB-37 Imagen N° 73: Vista puntual de la calicata CB-37 desde 1.80 m hasta 3.00 m de profundidad, se encontró grava con bolonerìa. Imagen N° 75: Vista puntual de la calicata CB-38 desde 1.50 m hasta 3.00 m de profundidad, se encontró grava.

7 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 78: Vista panorámica y de ubicación de la Calicata CB-39 Imagen N° 77: Vista puntual de la calicata CB-39 desde 1.30 m hasta 2.50 m de profundidad, se encontró grava pobremente graduada con arena.

8 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 136: Vista panorámica y de ubicación de la Calicata CB Imagen N° 134: Vista panorámica y de ubicación de la Calicata CB-67. Imagen N° 133: Vista puntual de la calicata CB - 67 desde 1.90 m hasta 2.50 m de profundidad, se encontró una arena fina. Imagen N° 135: Vista puntual de la calicata CB - 68 desde 1.00 m hasta 2.50 m de profundidad, se encontró una grava arenosa.

9 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 140: Vista panorámica y de ubicación de la Calicata CB-70. Imagen N° 138: Vista panorámica y de ubicación de la Calicata CB-69. Imagen N° 137: Vista puntual de la calicata CB - 69 desde 0.40 m hasta 2.50 m de profundidad, se encontró grava arenosa. Imagen N° 139: Vista puntual de la calicata CB-70 desde 1.80 m hasta 3.00 m de profundidad, se encontró arena fina.

10 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 144: Vista panorámica y de ubicación de la Calicata CB Imagen N° 142: Vista panorámica y de ubicación de la Calicata CB- 71. Imagen N° 141: Vista puntual de la calicata CB - 71 desde 0.50 m hasta 3.00 m de profundidad, se encontró relleno. Imagen N° 143: Vista puntual de la calicata CB -72 desde 1.80m hasta 2.50 m de profundidad, se encontró grava.

11 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 148: Vista panorámica y de ubicación de la Calicata CB Imagen N° 146: Vista panorámica y de ubicación de la Calicata CB-73. Imagen N° 145: Vista puntual de la calicata CB - 73 desde 2.10 m hasta 2.50 m de profundidad, se encontró grava arenosa. Imagen N° 147: Vista puntual de la calicata CB - 74 desde 1.60 m hasta 2.50 m de profundidad, se encontró grava pobremente graduada con arena.

12 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 152: Vista panorámica y de ubicación de la Calicata CB-76. Imagen N° 150: Vista panorámica y de ubicación de la Calicata CB – 75. Imagen N° 149: Vista puntual de la calicata CB - 75 desde 1.20 m hasta 2.50 m de profundidad, se encontró grava arenosa. Imagen N° 151: Vista puntual de la calicata CB-76 desde 1.80 m hasta 2.50 m de profundidad, se encontró arena.

13 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 156: Vista panorámica y de ubicación de la Calicata CB – 78. Imagen N° 154: Vista panorámica y de ubicación de la Calicata CB-77. Imagen N° 153: Vista puntual de la calicata CB -77 desde 1.40 m hasta 3.00 m de profundidad, se encontró grava arenosa. Imagen N° 155: Vista puntual de la calicata CB-78 desde 1.20 m hasta 2.50 m de profundidad, se encontró grava arenosa.

14 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 160: Vista panorámica y de ubicación de la Calicata CB-80. Imagen N° 158: Vista panorámica y de ubicación de la Calicata CB-79. Imagen N° 157: Vista puntual de la calicata CB - 79 desde 1.90 m hasta 2.50 m de profundidad, se encontró grava arenosa. Imagen N° 159: Vista puntual de la calicata CB -80 desde 2.00 m hasta 2.50 m de profundidad, se encontró grava pobremente graduada con arena.

15 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 164: Vista panorámica y de ubicación de la Calicata CB-82. Imagen N° 162: Vista panorámica y de ubicación de la Calicata CB Imagen N° 161: Vista puntual de la calicata CB - 81 desde 1.30 m hasta 2.50 m de profundidad, se encontró grava arenosa. Imagen N° 163: Vista puntual de la calicata CB - 82 desde 1.10 m hasta 2.50 m de profundidad, se encontró grava arenosa.

16 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 168: Vista panorámica y de ubicación de la Calicata CB-84. Imagen N° 166: Vista panorámica y de ubicación de la Calicata CB-83. Imagen N° 165: Vista puntual de la calicata CB-83 desde 0.90 m hasta 2.50 m de profundidad, se encontró grava pobremente graduada con arena. Imagen N° 167: Vista puntual de la calicata CB-84 desde 0.50 m hasta 2.50 m de profundidad, se encontró grava arenosa.

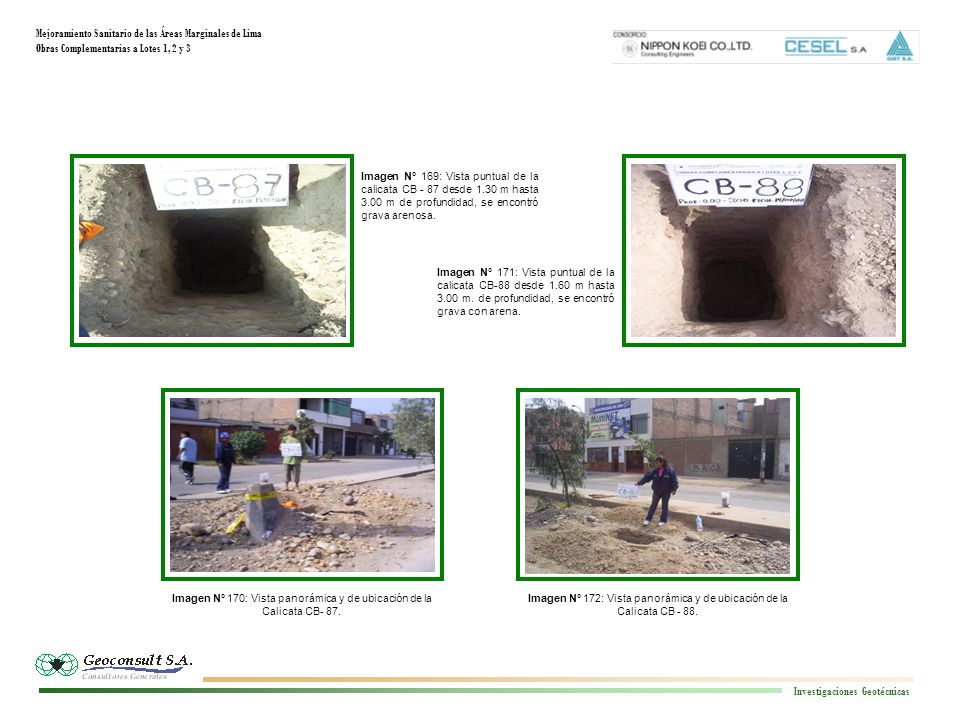

17 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 172: Vista panorámica y de ubicación de la Calicata CB Imagen N° 170: Vista panorámica y de ubicación de la Calicata CB- 87. Imagen N° 169: Vista puntual de la calicata CB - 87 desde 1.30 m hasta 3.00 m de profundidad, se encontró grava arenosa. Imagen N° 171: Vista puntual de la calicata CB-88 desde 1.60 m hasta 3.00 m. de profundidad, se encontró grava con arena.

18 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 176: Vista panorámica y de ubicación de la Calicata CB Imagen N° 174: Vista panorámica y de ubicación de la Calicata CB-89. Imagen N° 173: Vista puntual de la calicata CB - 89 desde 1.00 m hasta 3.00 m de profundidad, se encontró grava arenosa. Imagen N° 175: Vista puntual de la calicata CB - 90 desde 1.50 m hasta 3.00 m de profundidad, se encontró grava arenosa.

19 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 180: Vista panorámica y de ubicación de la Calicata CB Imagen N° 178: Vista panorámica y de ubicación de la Calicata CB – 91. Imagen N° 177: Vista puntual de la calicata CB - 91 desde 1.50 m hasta 3.00 m de profundidad, se encontró grava pobremente graduada con arena. Imagen N° 179: Vista puntual de la calicata CB - 92 desde 1.00 m hasta 3.00 m de profundidad, se encontró grava arenosa.

20 Mejoramiento Sanitario de las Áreas Marginales de Lima Obras Complementarias a Lotes 1, 2 y 3 Investigaciones Geotécnicas Imagen N° 182: Vista panorámica y de ubicación de la Calicata CB Imagen N° 181: Vista puntual de la calicata CB - 93 desde 0.00 m hasta 1.50 m de profundidad, se encontró relleno.
