Presentación del tema: "Máquinas simples Capítulo 12 Física Sexta edición Paul E. Tippens Máquinas simples y eficiencia Máquinas simples y eficiencia Ventaja mecánica Ventaja."— Transcripción de la presentación:

1

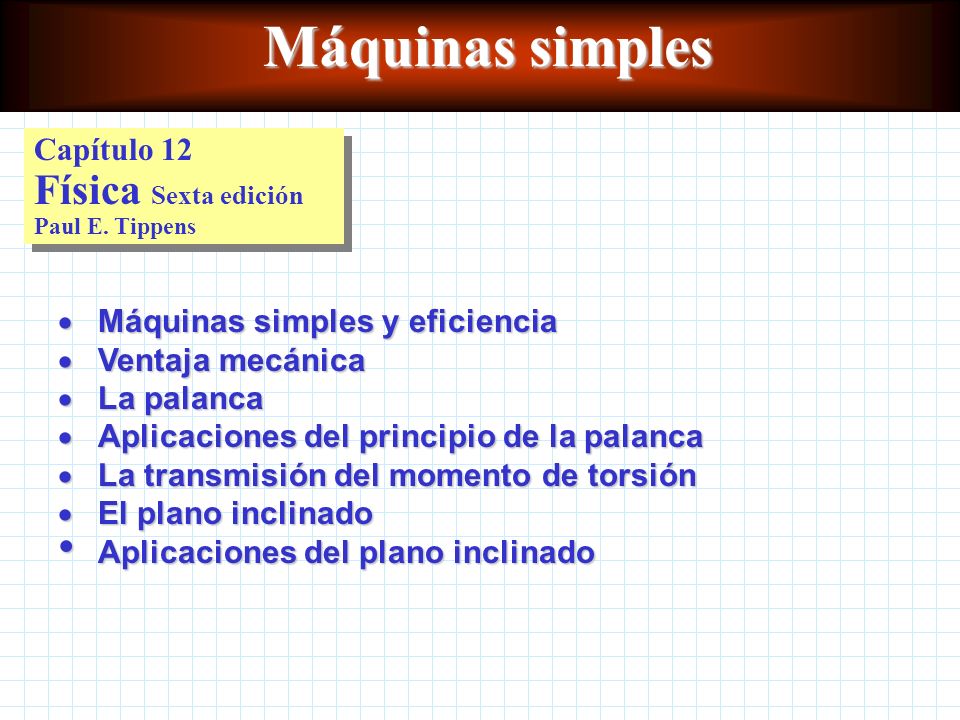

2 Máquinas simples Capítulo 12 Física Sexta edición Paul E. Tippens Máquinas simples y eficiencia Máquinas simples y eficiencia Ventaja mecánica Ventaja mecánica La palanca La palanca Aplicaciones del principio de la palanca Aplicaciones del principio de la palanca La transmisión del momento de torsión La transmisión del momento de torsión El plano inclinado El plano inclinado Aplicaciones del plano inclinado Aplicaciones del plano inclinado

3 Máquinas simples y eficiencia La eficiencia de una máquina simple se define como la relación del trabajo de salida entre el trabajo de entrada: La potencia es trabajo por unidad de tiempo: La eficiencia se puede expresar en términos de potencia de entrada y potencia de salida:

4 Ventaja mecánica La ventaja mecánica real M A de una máquina se define como la relación de fuerza de salida F o entre la fuerza de entrada F i : La ventaja mecánica ideal M I es la relación entre la distancia de entrada s i y la distancia de salida s o La eficiencia de una máquina simple se puede definir en términos de la ventaja mecánica: En la ausencia de fricción u otras pérdidas de energía, M i = M A.

5 La palanca La ventaja mecánica ideal M I se puede determinar mediante Relación de fuerzas Relación de fuerzas Relación de distancias desde el fulcro Relación de distancias desde el fulcro F 0 = W FiFiFiFi Fulcro r0r0r0r0 riririri

6 Aplicaciones del principio de la palanca Las poleas son aplicaciones del principio de la palanca. Para una polea simple, r = R y la ventaja mecánica ideal es igual a 1: RR FoFoFoFo FiFiFiFi

7 Aplicaciones del principio de la palanca Para el polipasto, la ventaja mecánica ideal es 4: FiFiFiFi FoFoFoFo W

8 La transmisión del momento de torsión Para la transmisión del momento de torsión: En términos del diámetro y de la velocidad angular:

9 El plano inclinado W FiFiFiFi s h

10 Aplicaciones del plano inclinado Para una cuña: Para un tornillo:

11 Conceptos clave MáquinaMáquina EficienciaEficiencia PoleaPolea EngranesEngranes CuñaCuña TornilloTornillo PalancaPalanca Paso de tuercaPaso de tuerca Plano inclinadoPlano inclinado Rueda y ejeRueda y eje Ventaja mecánica realVentaja mecánica real Ventaja mecánica idealVentaja mecánica ideal Transmisión por correaTransmisión por correa

12 Resumen de ecuaciones
