Presentación del tema: "1 Tecnología de pantallas planas 25 – FEBRERO - 2008."— Transcripción de la presentación:

1

2 1 Tecnología de pantallas planas 25 – FEBRERO

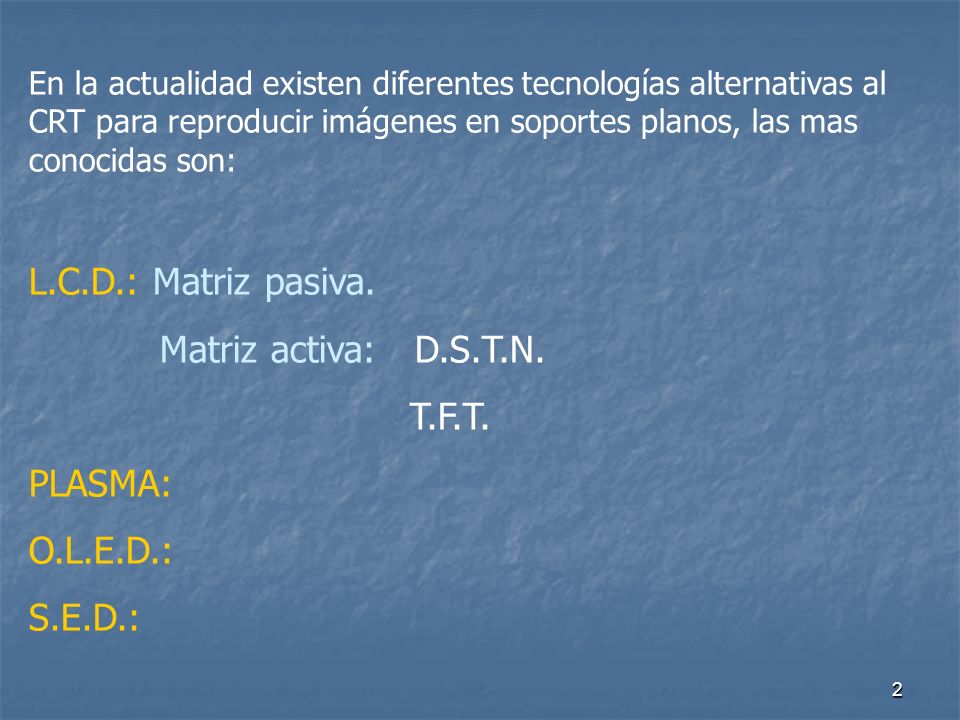

3 2 En la actualidad existen diferentes tecnologías alternativas al CRT para reproducir imágenes en soportes planos, las mas conocidas son: L.C.D.: Matriz pasiva. Matriz activa: D.S.T.N. T.F.T. PLASMA: O.L.E.D.: S.E.D.:

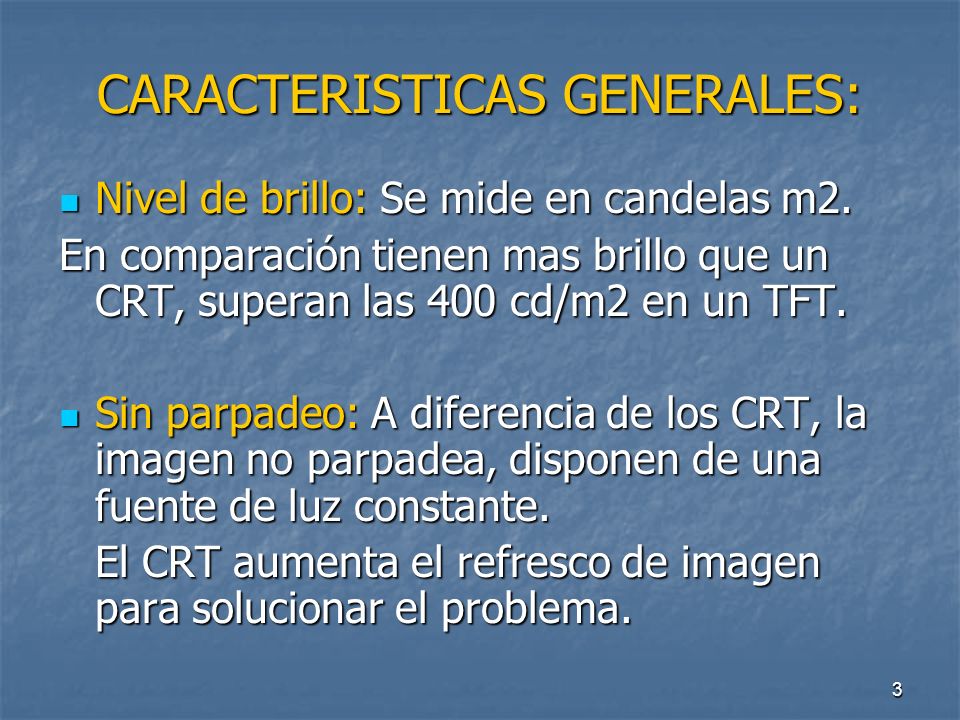

4 3 CARACTERISTICAS GENERALES: Nivel de brillo: Se mide en candelas m2. Nivel de brillo: Se mide en candelas m2. En comparación tienen mas brillo que un CRT, superan las 400 cd/m2 en un TFT. Sin parpadeo: A diferencia de los CRT, la imagen no parpadea, disponen de una fuente de luz constante. Sin parpadeo: A diferencia de los CRT, la imagen no parpadea, disponen de una fuente de luz constante. El CRT aumenta el refresco de imagen para solucionar el problema.

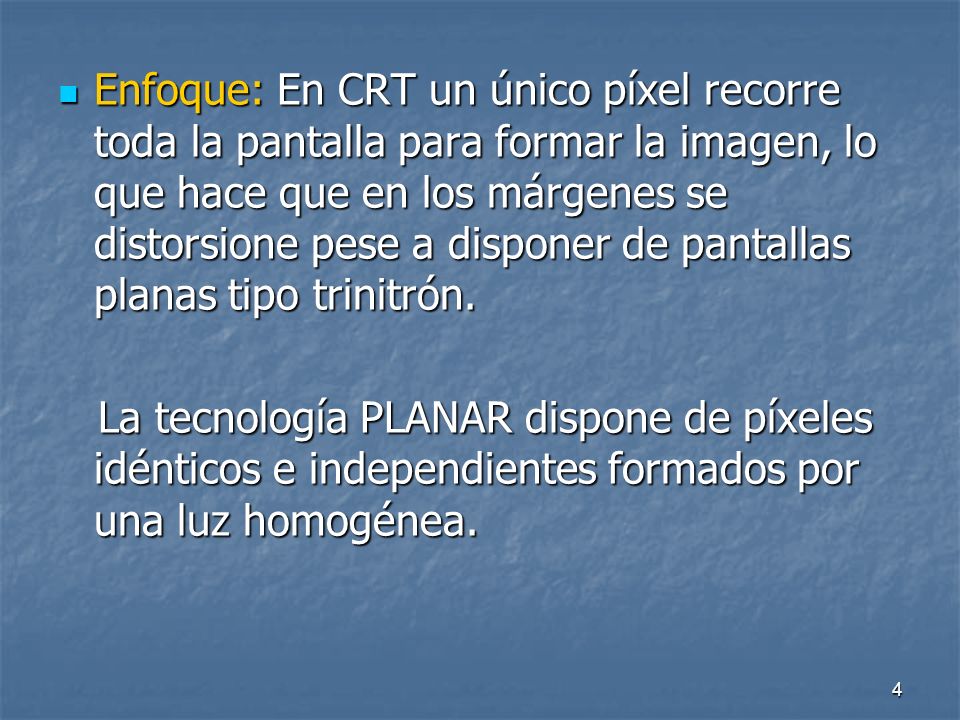

5 4 Enfoque: En CRT un único píxel recorre toda la pantalla para formar la imagen, lo que hace que en los márgenes se distorsione pese a disponer de pantallas planas tipo trinitrón. Enfoque: En CRT un único píxel recorre toda la pantalla para formar la imagen, lo que hace que en los márgenes se distorsione pese a disponer de pantallas planas tipo trinitrón. La tecnología PLANAR dispone de píxeles idénticos e independientes formados por una luz homogénea. La tecnología PLANAR dispone de píxeles idénticos e independientes formados por una luz homogénea.

6 5 GEOMETRIA RETICULAR PERFECTA: GEOMETRIA RETICULAR PERFECTA: En la tecnología PLANAR los píxeles son rectangulares y ó cuadrados. Se presentan de diferentes formas: R.G.B.G.R.G.BDELTA. En CRT los píxeles son redondos. El cañón de electrones se presenta en dos formatos: DELTA. En LINEA. En LINEA.

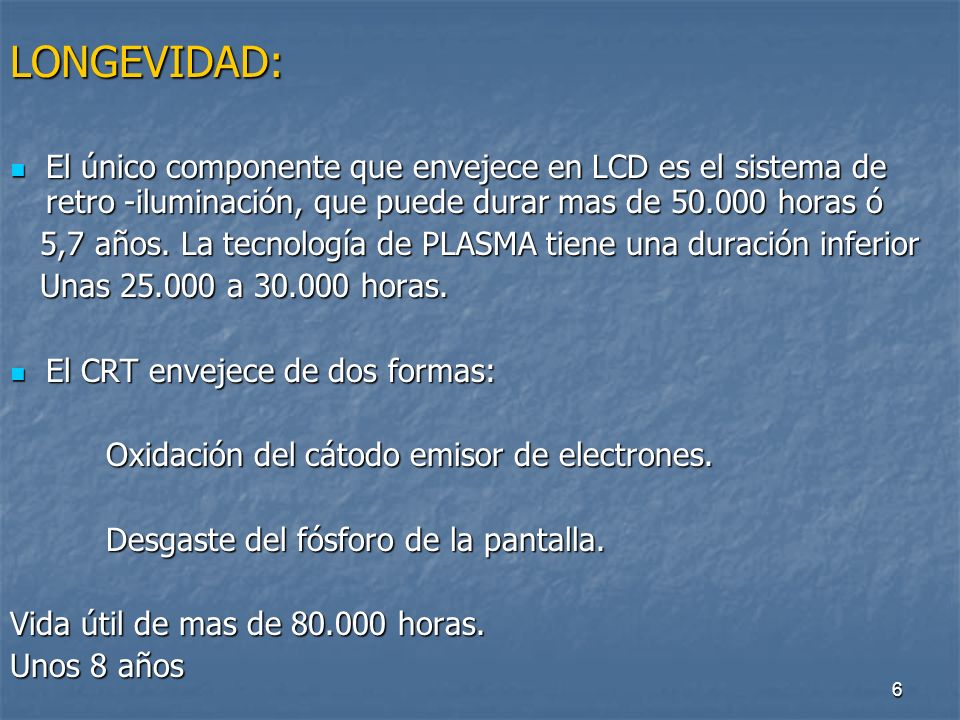

7 6 LONGEVIDAD: El único componente que envejece en LCD es el sistema de retro -iluminación, que puede durar mas de horas ó El único componente que envejece en LCD es el sistema de retro -iluminación, que puede durar mas de horas ó 5,7 años. La tecnología de PLASMA tiene una duración inferior 5,7 años. La tecnología de PLASMA tiene una duración inferior Unas a horas. Unas a horas. El CRT envejece de dos formas: El CRT envejece de dos formas: Oxidación del cátodo emisor de electrones. Desgaste del fósforo de la pantalla. Vida útil de mas de horas. Unos 8 años

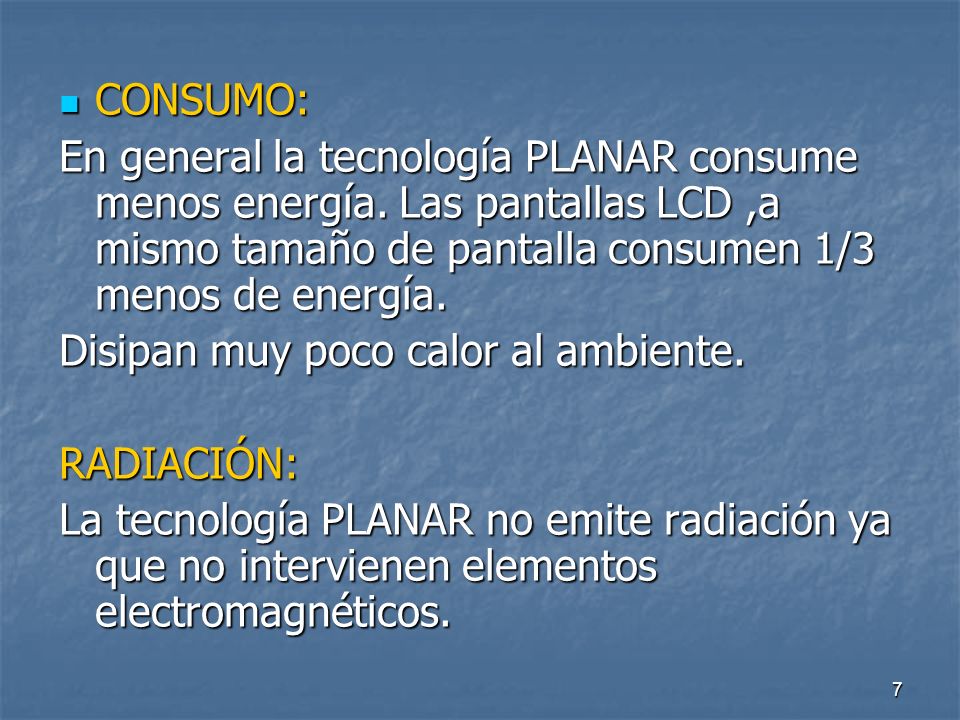

8 7 CONSUMO: CONSUMO: En general la tecnología PLANAR consume menos energía. Las pantallas LCD,a mismo tamaño de pantalla consumen 1/3 menos de energía. Disipan muy poco calor al ambiente. RADIACIÓN: La tecnología PLANAR no emite radiación ya que no intervienen elementos electromagnéticos.

9 8 ERGONOMIA: ERGONOMIA: Ocupan poco espacio. Ocupan poco espacio. Peso reducido. Peso reducido. Se pueden instalar en cualquier posición. Se pueden instalar en cualquier posición. Se pueden rotar 90º para edición de textos Se pueden rotar 90º para edición de textos

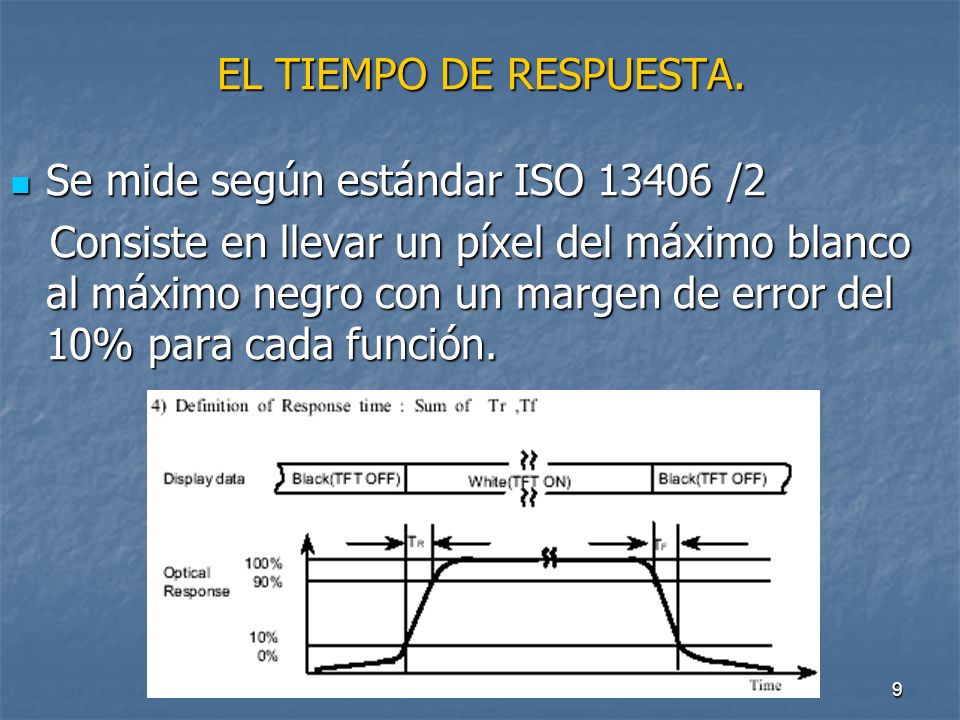

10 9 EL TIEMPO DE RESPUESTA. Se mide según estándar ISO /2 Se mide según estándar ISO /2 Consiste en llevar un píxel del máximo blanco al máximo negro con un margen de error del 10% para cada función. Consiste en llevar un píxel del máximo blanco al máximo negro con un margen de error del 10% para cada función.

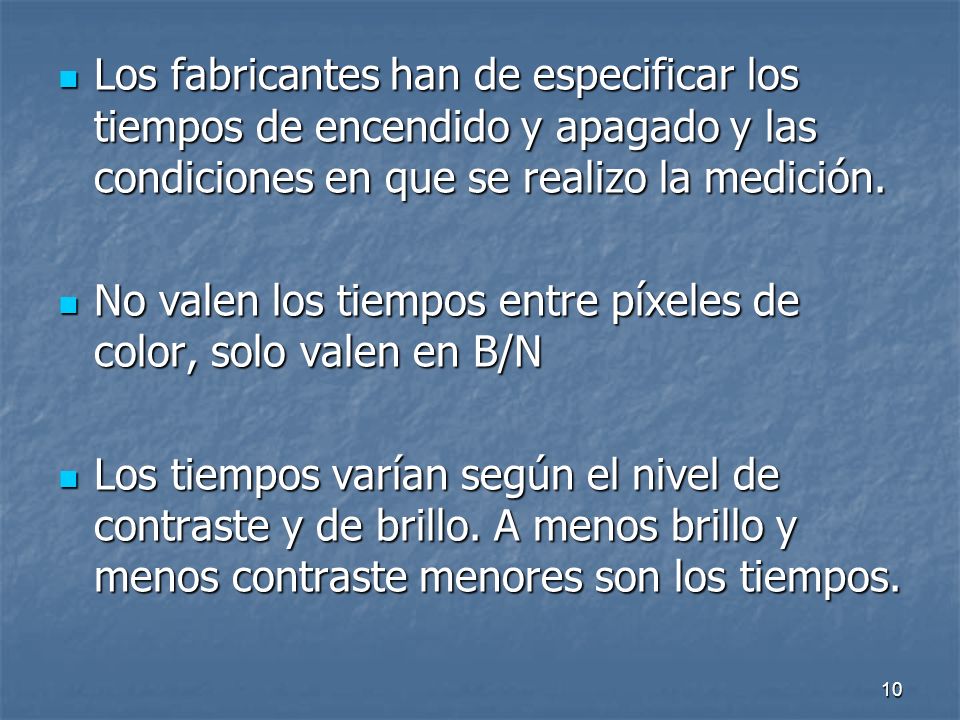

11 10 Los fabricantes han de especificar los tiempos de encendido y apagado y las condiciones en que se realizo la medición. Los fabricantes han de especificar los tiempos de encendido y apagado y las condiciones en que se realizo la medición. No valen los tiempos entre píxeles de color, solo valen en B/N No valen los tiempos entre píxeles de color, solo valen en B/N Los tiempos varían según el nivel de contraste y de brillo. A menos brillo y menos contraste menores son los tiempos. Los tiempos varían según el nivel de contraste y de brillo. A menos brillo y menos contraste menores son los tiempos.

12 11 El tiempo de respuesta se representa con el formato: X/X ms El tiempo de respuesta se representa con el formato: X/X ms por ejemplo:15/15 ms o bien 20/10 ms por ejemplo:15/15 ms o bien 20/10 ms El tiempo de respuesta NO debería de especificarse como la suma de ambos ya que es una estrategia de marqueting. El tiempo de respuesta NO debería de especificarse como la suma de ambos ya que es una estrategia de marqueting.

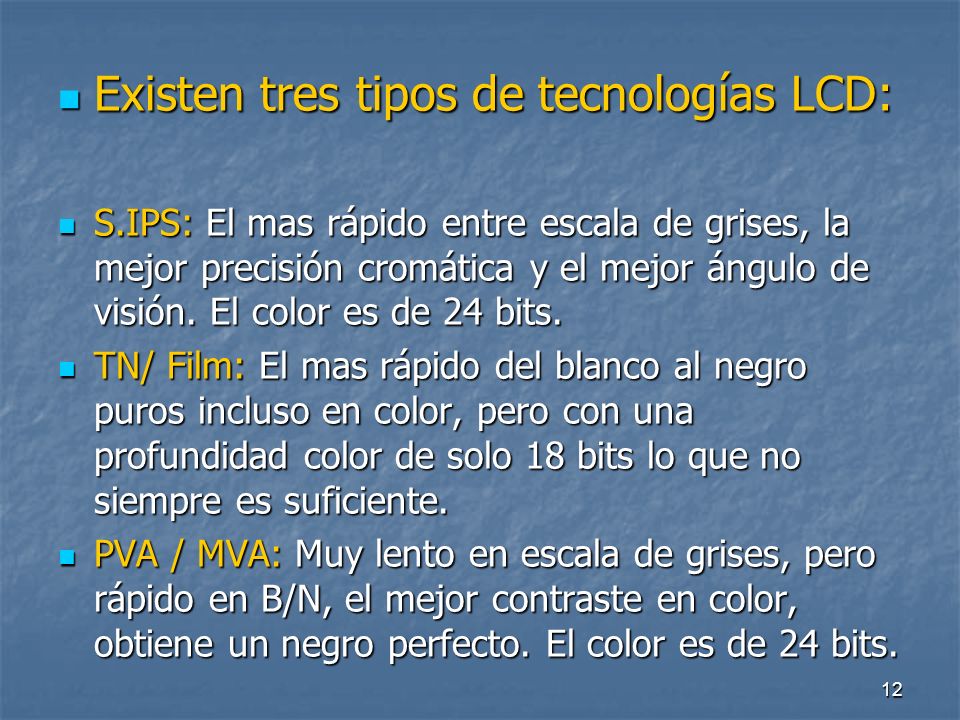

13 12 Existen tres tipos de tecnologías LCD: Existen tres tipos de tecnologías LCD: S.IPS: El mas rápido entre escala de grises, la mejor precisión cromática y el mejor ángulo de visión. El color es de 24 bits. S.IPS: El mas rápido entre escala de grises, la mejor precisión cromática y el mejor ángulo de visión. El color es de 24 bits. TN/ Film: El mas rápido del blanco al negro puros incluso en color, pero con una profundidad color de solo 18 bits lo que no siempre es suficiente. TN/ Film: El mas rápido del blanco al negro puros incluso en color, pero con una profundidad color de solo 18 bits lo que no siempre es suficiente. PVA / MVA: Muy lento en escala de grises, pero rápido en B/N, el mejor contraste en color, obtiene un negro perfecto. El color es de 24 bits. PVA / MVA: Muy lento en escala de grises, pero rápido en B/N, el mejor contraste en color, obtiene un negro perfecto. El color es de 24 bits.

14 13 TFT_LCD CONCEPTOS BÁSICOS..ppt TFT_LCD CONCEPTOS BÁSICOS..ppt

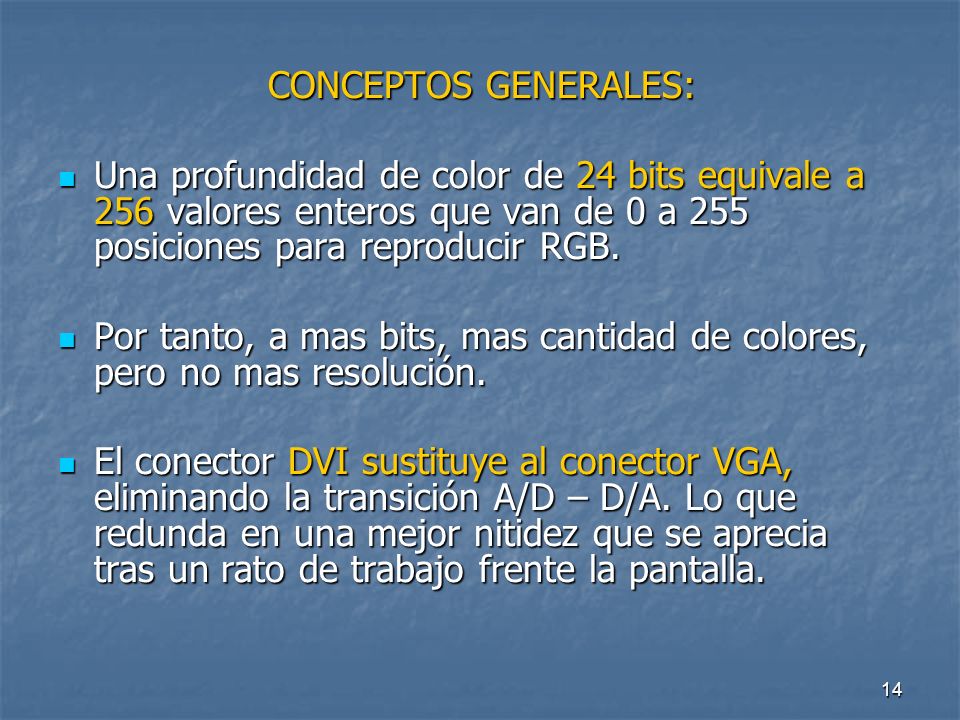

15 14 CONCEPTOS GENERALES: CONCEPTOS GENERALES: Una profundidad de color de 24 bits equivale a 256 valores enteros que van de 0 a 255 posiciones para reproducir RGB. Una profundidad de color de 24 bits equivale a 256 valores enteros que van de 0 a 255 posiciones para reproducir RGB. Por tanto, a mas bits, mas cantidad de colores, pero no mas resolución. Por tanto, a mas bits, mas cantidad de colores, pero no mas resolución. El conector DVI sustituye al conector VGA, eliminando la transición A/D – D/A. Lo que redunda en una mejor nitidez que se aprecia tras un rato de trabajo frente la pantalla. El conector DVI sustituye al conector VGA, eliminando la transición A/D – D/A. Lo que redunda en una mejor nitidez que se aprecia tras un rato de trabajo frente la pantalla.

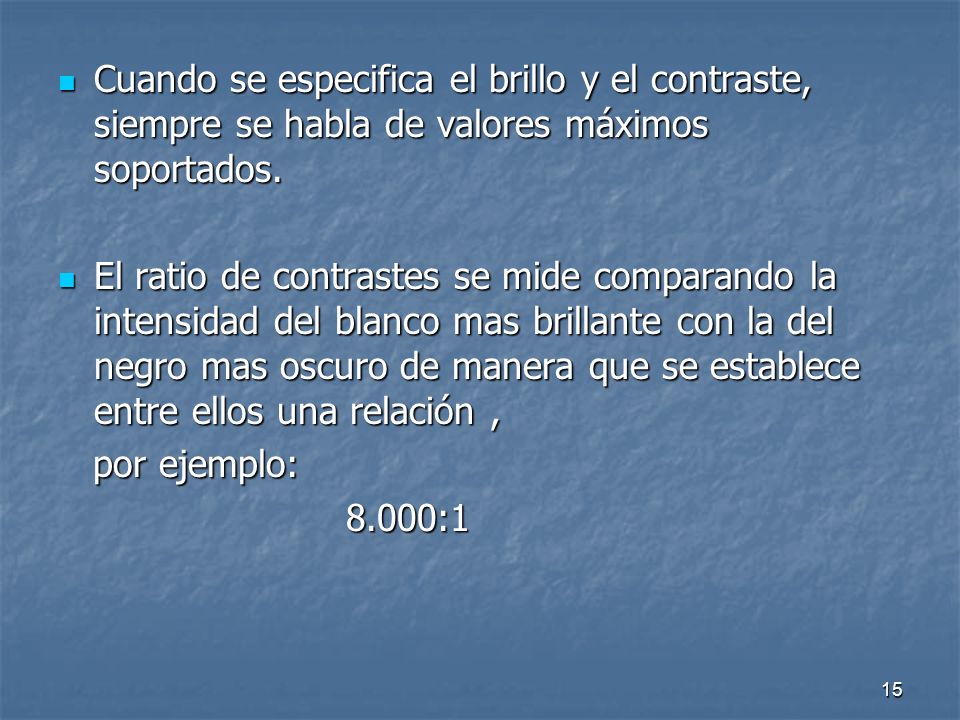

16 15 Cuando se especifica el brillo y el contraste, siempre se habla de valores máximos soportados. Cuando se especifica el brillo y el contraste, siempre se habla de valores máximos soportados. El ratio de contrastes se mide comparando la intensidad del blanco mas brillante con la del negro mas oscuro de manera que se establece entre ellos una relación, El ratio de contrastes se mide comparando la intensidad del blanco mas brillante con la del negro mas oscuro de manera que se establece entre ellos una relación, por ejemplo: por ejemplo:8.000:1

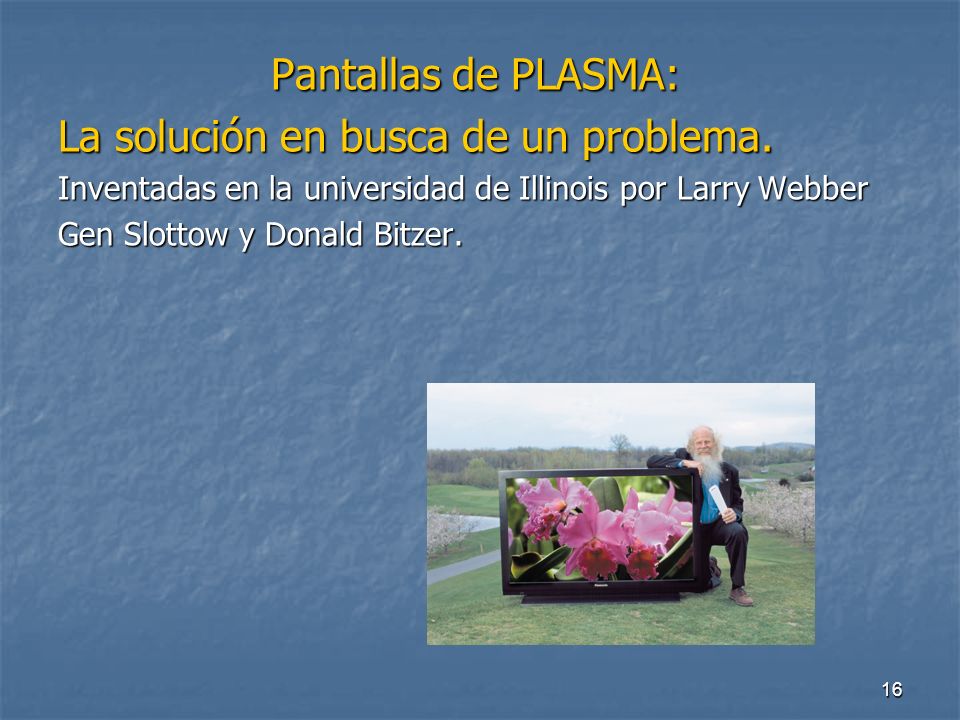

17 16 Pantallas de PLASMA: Pantallas de PLASMA: La solución en busca de un problema. Inventadas en la universidad de Illinois por Larry Webber Gen Slottow y Donald Bitzer.

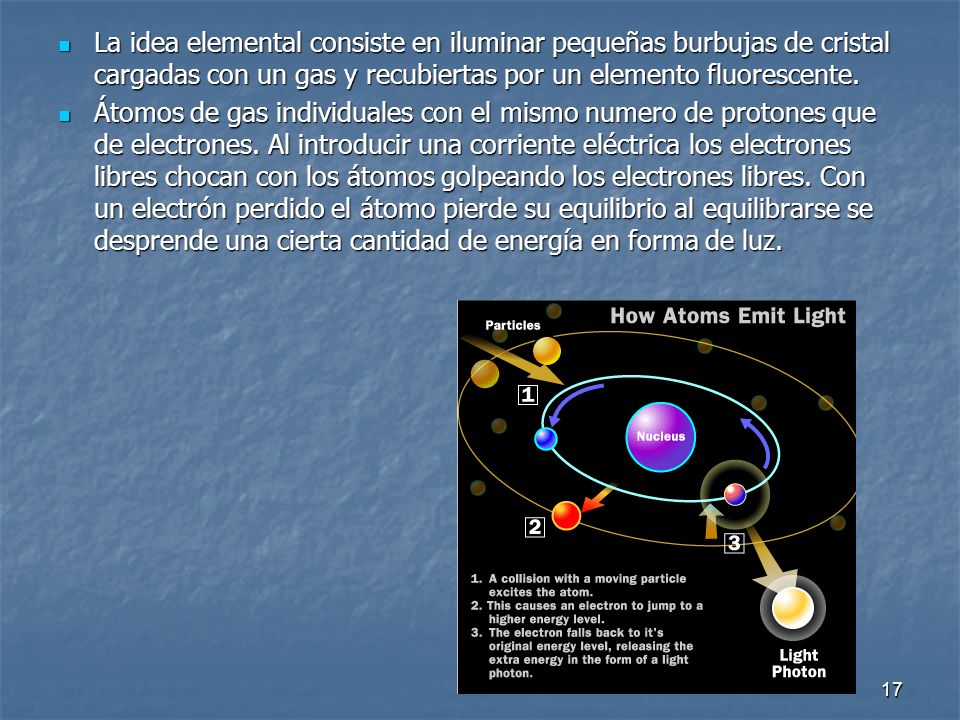

18 17 La idea elemental consiste en iluminar pequeñas burbujas de cristal cargadas con un gas y recubiertas por un elemento fluorescente. La idea elemental consiste en iluminar pequeñas burbujas de cristal cargadas con un gas y recubiertas por un elemento fluorescente. Átomos de gas individuales con el mismo numero de protones que de electrones. Al introducir una corriente eléctrica los electrones libres chocan con los átomos golpeando los electrones libres. Con un electrón perdido el átomo pierde su equilibrio al equilibrarse se desprende una cierta cantidad de energía en forma de luz. Átomos de gas individuales con el mismo numero de protones que de electrones. Al introducir una corriente eléctrica los electrones libres chocan con los átomos golpeando los electrones libres. Con un electrón perdido el átomo pierde su equilibrio al equilibrarse se desprende una cierta cantidad de energía en forma de luz.

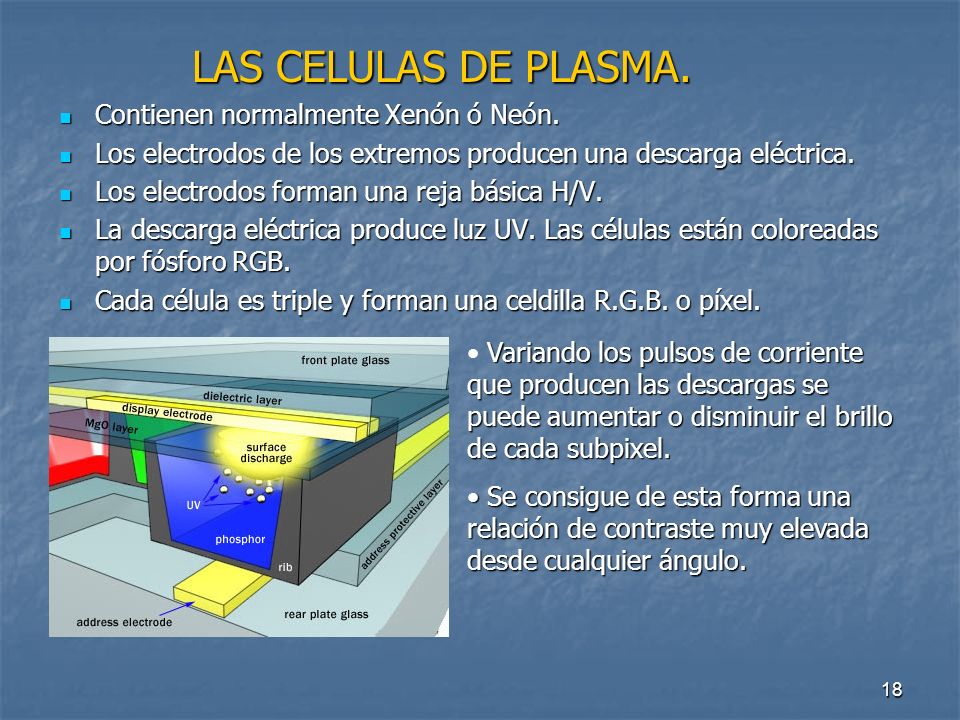

19 18 LAS CELULAS DE PLASMA. LAS CELULAS DE PLASMA. Contienen normalmente Xenón ó Neón. Contienen normalmente Xenón ó Neón. Los electrodos de los extremos producen una descarga eléctrica. Los electrodos de los extremos producen una descarga eléctrica. Los electrodos forman una reja básica H/V. Los electrodos forman una reja básica H/V. La descarga eléctrica produce luz UV. Las células están coloreadas por fósforo RGB. La descarga eléctrica produce luz UV. Las células están coloreadas por fósforo RGB. Cada célula es triple y forman una celdilla R.G.B. o píxel. Cada célula es triple y forman una celdilla R.G.B. o píxel. Variando los pulsos de corriente que producen las descargas se puede aumentar o disminuir el brillo de cada subpixel. Se consigue de esta forma una relación de contraste muy elevada desde cualquier ángulo. Se consigue de esta forma una relación de contraste muy elevada desde cualquier ángulo.

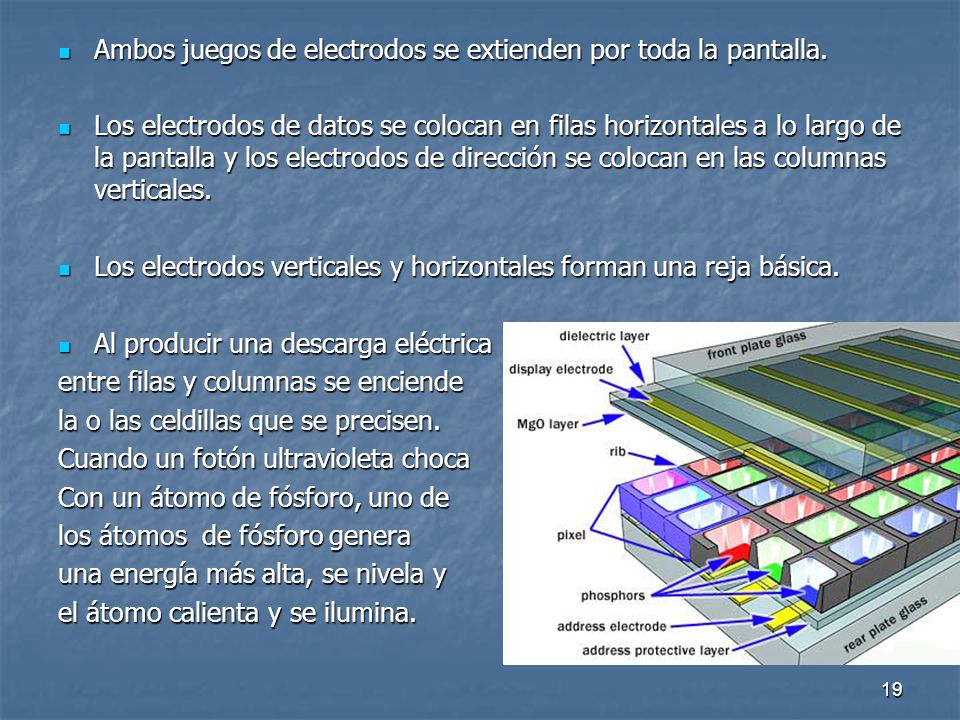

20 19 Ambos juegos de electrodos se extienden por toda la pantalla. Ambos juegos de electrodos se extienden por toda la pantalla. Los electrodos de datos se colocan en filas horizontales a lo largo de la pantalla y los electrodos de dirección se colocan en las columnas verticales. Los electrodos de datos se colocan en filas horizontales a lo largo de la pantalla y los electrodos de dirección se colocan en las columnas verticales. Los electrodos verticales y horizontales forman una reja básica. Los electrodos verticales y horizontales forman una reja básica. Al producir una descarga eléctrica Al producir una descarga eléctrica entre filas y columnas se enciende la o las celdillas que se precisen. Cuando un fotón ultravioleta choca Con un átomo de fósforo, uno de los átomos de fósforo genera una energía más alta, se nivela y el átomo calienta y se ilumina.

21 20

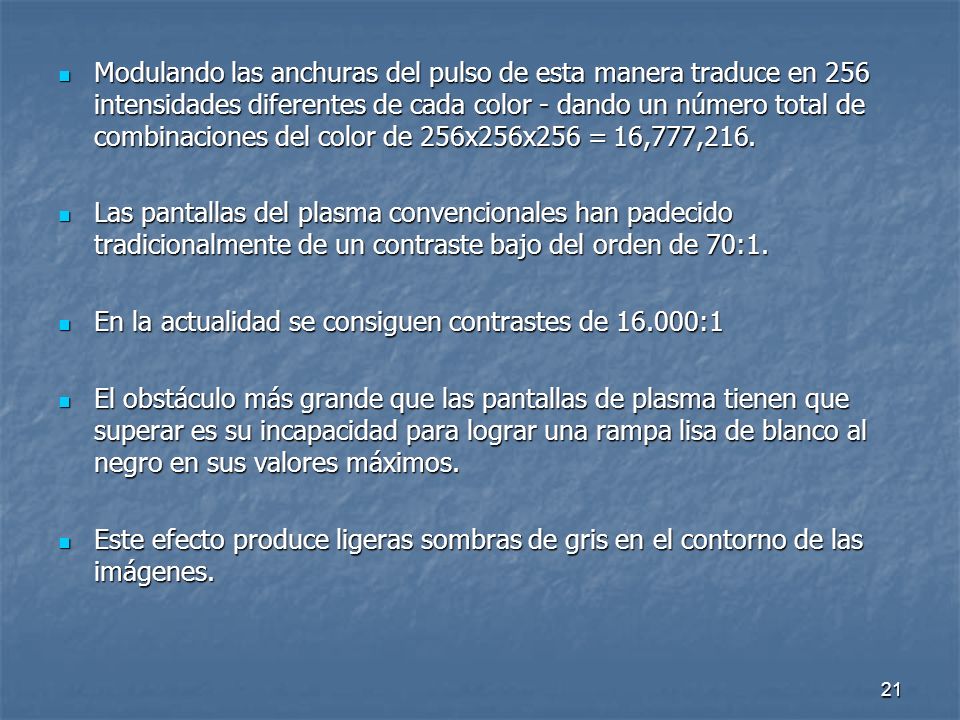

22 21 Modulando las anchuras del pulso de esta manera traduce en 256 intensidades diferentes de cada color - dando un número total de combinaciones del color de 256x256x256 = 16,777,216. Modulando las anchuras del pulso de esta manera traduce en 256 intensidades diferentes de cada color - dando un número total de combinaciones del color de 256x256x256 = 16,777,216. Las pantallas del plasma convencionales han padecido tradicionalmente de un contraste bajo del orden de 70:1. Las pantallas del plasma convencionales han padecido tradicionalmente de un contraste bajo del orden de 70:1. En la actualidad se consiguen contrastes de :1 En la actualidad se consiguen contrastes de :1 El obstáculo más grande que las pantallas de plasma tienen que superar es su incapacidad para lograr una rampa lisa de blanco al negro en sus valores máximos. El obstáculo más grande que las pantallas de plasma tienen que superar es su incapacidad para lograr una rampa lisa de blanco al negro en sus valores máximos. Este efecto produce ligeras sombras de gris en el contorno de las imágenes. Este efecto produce ligeras sombras de gris en el contorno de las imágenes.

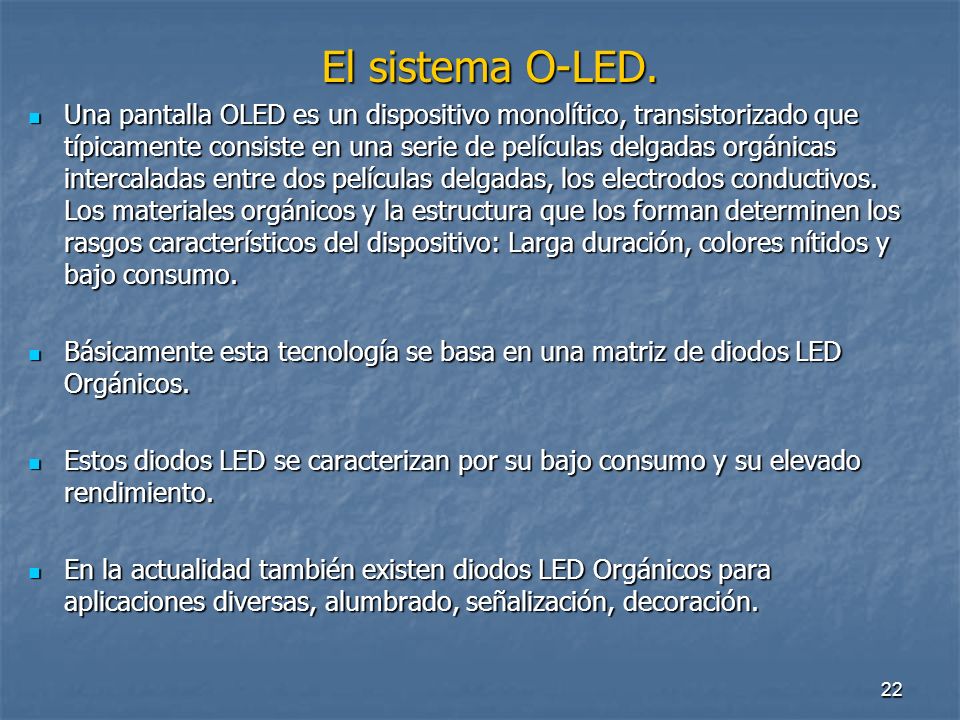

23 22 El sistema O-LED. El sistema O-LED. Una pantalla OLED es un dispositivo monolítico, transistorizado que típicamente consiste en una serie de películas delgadas orgánicas intercaladas entre dos películas delgadas, los electrodos conductivos. Los materiales orgánicos y la estructura que los forman determinen los rasgos característicos del dispositivo: Larga duración, colores nítidos y bajo consumo. Una pantalla OLED es un dispositivo monolítico, transistorizado que típicamente consiste en una serie de películas delgadas orgánicas intercaladas entre dos películas delgadas, los electrodos conductivos. Los materiales orgánicos y la estructura que los forman determinen los rasgos característicos del dispositivo: Larga duración, colores nítidos y bajo consumo. Básicamente esta tecnología se basa en una matriz de diodos LED Orgánicos. Básicamente esta tecnología se basa en una matriz de diodos LED Orgánicos. Estos diodos LED se caracterizan por su bajo consumo y su elevado rendimiento. Estos diodos LED se caracterizan por su bajo consumo y su elevado rendimiento. En la actualidad también existen diodos LED Orgánicos para aplicaciones diversas, alumbrado, señalización, decoración. En la actualidad también existen diodos LED Orgánicos para aplicaciones diversas, alumbrado, señalización, decoración.

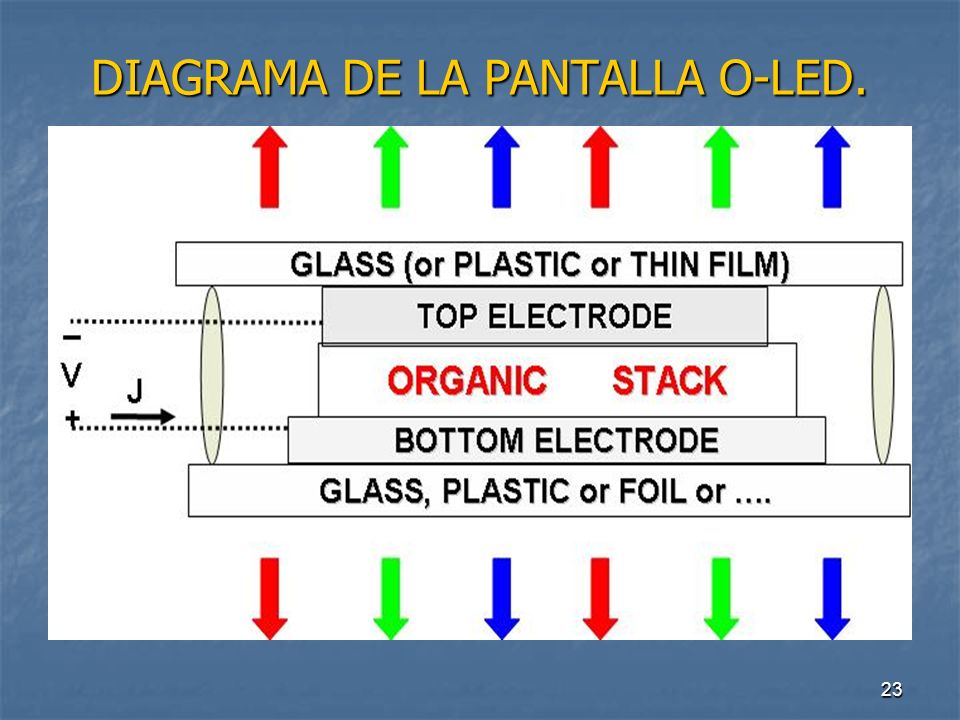

24 23 DIAGRAMA DE LA PANTALLA O-LED.

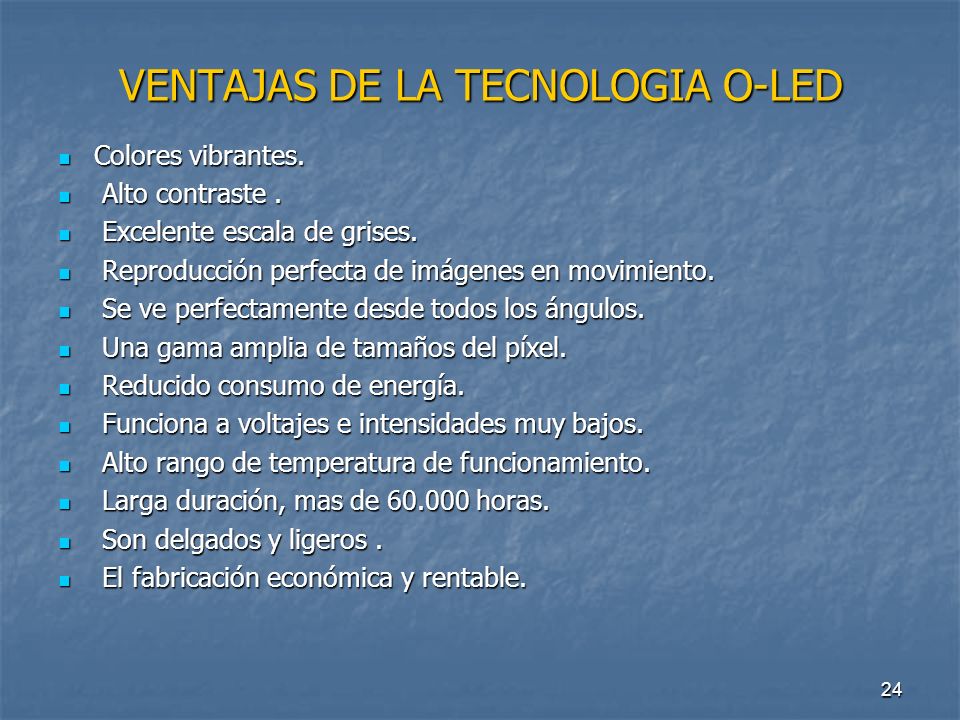

25 24 VENTAJAS DE LA TECNOLOGIA O-LED Colores vibrantes. Colores vibrantes. Alto contraste. Alto contraste. Excelente escala de grises. Excelente escala de grises. Reproducción perfecta de imágenes en movimiento. Reproducción perfecta de imágenes en movimiento. Se ve perfectamente desde todos los ángulos. Se ve perfectamente desde todos los ángulos. Una gama amplia de tamaños del píxel. Una gama amplia de tamaños del píxel. Reducido consumo de energía. Reducido consumo de energía. Funciona a voltajes e intensidades muy bajos. Funciona a voltajes e intensidades muy bajos. Alto rango de temperatura de funcionamiento. Alto rango de temperatura de funcionamiento. Larga duración, mas de horas. Larga duración, mas de horas. Son delgados y ligeros. Son delgados y ligeros. El fabricación económica y rentable. El fabricación económica y rentable.

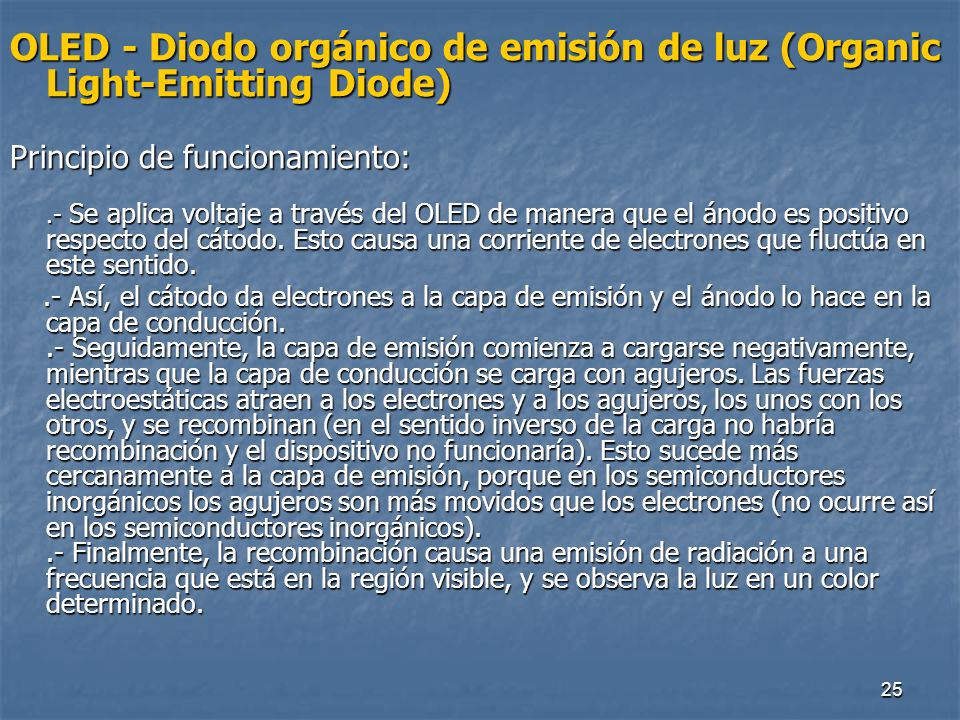

26 25 OLED - Diodo orgánico de emisión de luz (Organic Light-Emitting Diode) Principio de funcionamiento:.- Se aplica voltaje a través del OLED de manera que el ánodo es positivo respecto del cátodo. Esto causa una corriente de electrones que fluctúa en este sentido..- Se aplica voltaje a través del OLED de manera que el ánodo es positivo respecto del cátodo. Esto causa una corriente de electrones que fluctúa en este sentido..- Así, el cátodo da electrones a la capa de emisión y el ánodo lo hace en la capa de conducción..- Seguidamente, la capa de emisión comienza a cargarse negativamente, mientras que la capa de conducción se carga con agujeros. Las fuerzas electroestáticas atraen a los electrones y a los agujeros, los unos con los otros, y se recombinan (en el sentido inverso de la carga no habría recombinación y el dispositivo no funcionaría). Esto sucede más cercanamente a la capa de emisión, porque en los semiconductores inorgánicos los agujeros son más movidos que los electrones (no ocurre así en los semiconductores inorgánicos)..- Finalmente, la recombinación causa una emisión de radiación a una frecuencia que está en la región visible, y se observa la luz en un color determinado..- Así, el cátodo da electrones a la capa de emisión y el ánodo lo hace en la capa de conducción..- Seguidamente, la capa de emisión comienza a cargarse negativamente, mientras que la capa de conducción se carga con agujeros. Las fuerzas electroestáticas atraen a los electrones y a los agujeros, los unos con los otros, y se recombinan (en el sentido inverso de la carga no habría recombinación y el dispositivo no funcionaría). Esto sucede más cercanamente a la capa de emisión, porque en los semiconductores inorgánicos los agujeros son más movidos que los electrones (no ocurre así en los semiconductores inorgánicos)..- Finalmente, la recombinación causa una emisión de radiación a una frecuencia que está en la región visible, y se observa la luz en un color determinado.

27 26

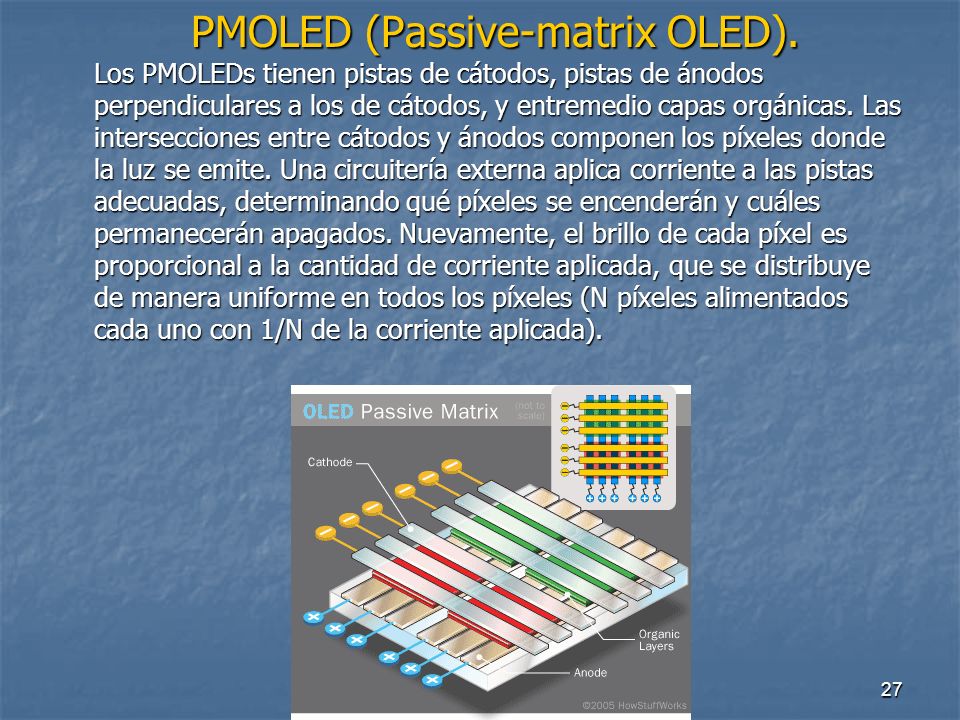

28 27 PMOLED (Passive-matrix OLED). Los PMOLEDs tienen pistas de cátodos, pistas de ánodos perpendiculares a los de cátodos, y entremedio capas orgánicas. Las intersecciones entre cátodos y ánodos componen los píxeles donde la luz se emite. Una circuitería externa aplica corriente a las pistas adecuadas, determinando qué píxeles se encenderán y cuáles permanecerán apagados. Nuevamente, el brillo de cada píxel es proporcional a la cantidad de corriente aplicada, que se distribuye de manera uniforme en todos los píxeles (N píxeles alimentados cada uno con 1/N de la corriente aplicada). PMOLED (Passive-matrix OLED). Los PMOLEDs tienen pistas de cátodos, pistas de ánodos perpendiculares a los de cátodos, y entremedio capas orgánicas. Las intersecciones entre cátodos y ánodos componen los píxeles donde la luz se emite. Una circuitería externa aplica corriente a las pistas adecuadas, determinando qué píxeles se encenderán y cuáles permanecerán apagados. Nuevamente, el brillo de cada píxel es proporcional a la cantidad de corriente aplicada, que se distribuye de manera uniforme en todos los píxeles (N píxeles alimentados cada uno con 1/N de la corriente aplicada).

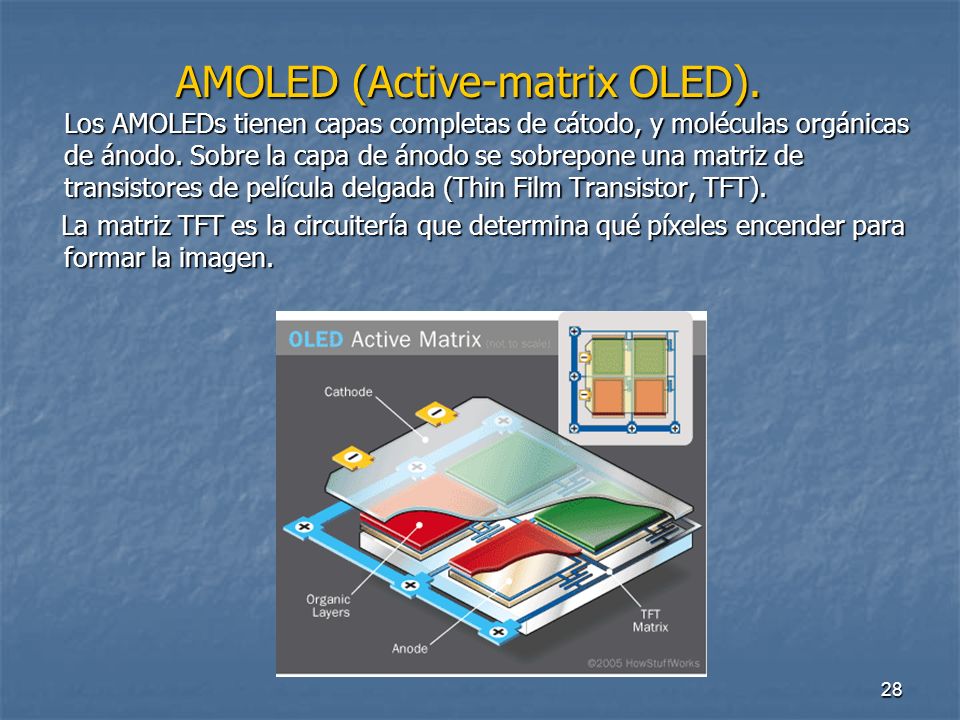

29 28 AMOLED (Active-matrix OLED). Los AMOLEDs tienen capas completas de cátodo, y moléculas orgánicas de ánodo. Sobre la capa de ánodo se sobrepone una matriz de transistores de película delgada (Thin Film Transistor, TFT). AMOLED (Active-matrix OLED). Los AMOLEDs tienen capas completas de cátodo, y moléculas orgánicas de ánodo. Sobre la capa de ánodo se sobrepone una matriz de transistores de película delgada (Thin Film Transistor, TFT). La matriz TFT es la circuitería que determina qué píxeles encender para formar la imagen. La matriz TFT es la circuitería que determina qué píxeles encender para formar la imagen.

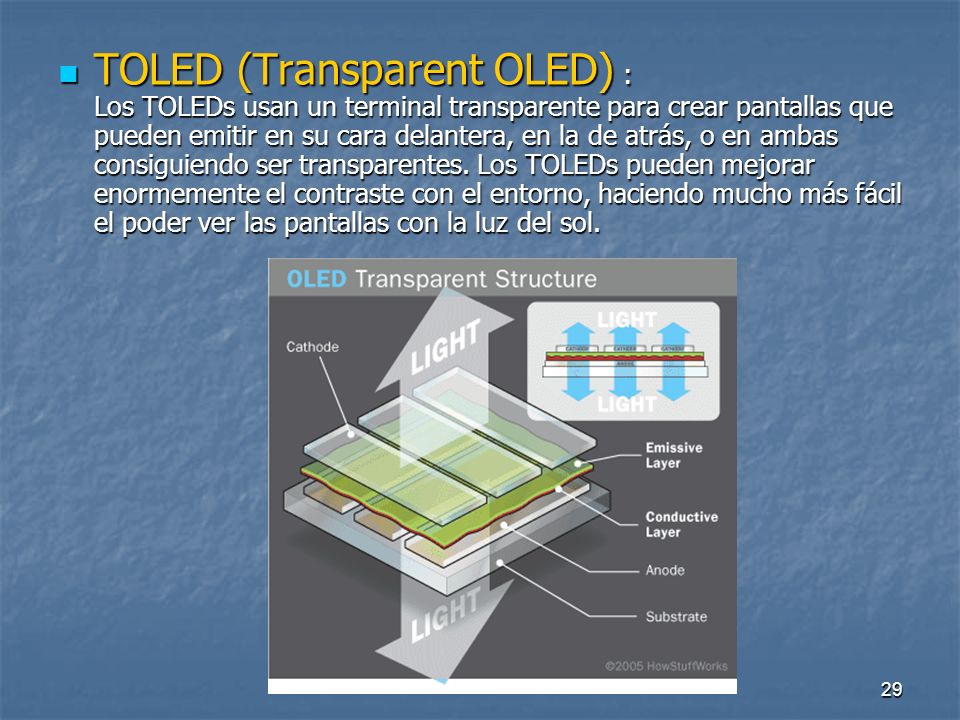

30 29 TOLED (Transparent OLED) : Los TOLEDs usan un terminal transparente para crear pantallas que pueden emitir en su cara delantera, en la de atrás, o en ambas consiguiendo ser transparentes. Los TOLEDs pueden mejorar enormemente el contraste con el entorno, haciendo mucho más fácil el poder ver las pantallas con la luz del sol. TOLED (Transparent OLED) : Los TOLEDs usan un terminal transparente para crear pantallas que pueden emitir en su cara delantera, en la de atrás, o en ambas consiguiendo ser transparentes. Los TOLEDs pueden mejorar enormemente el contraste con el entorno, haciendo mucho más fácil el poder ver las pantallas con la luz del sol.

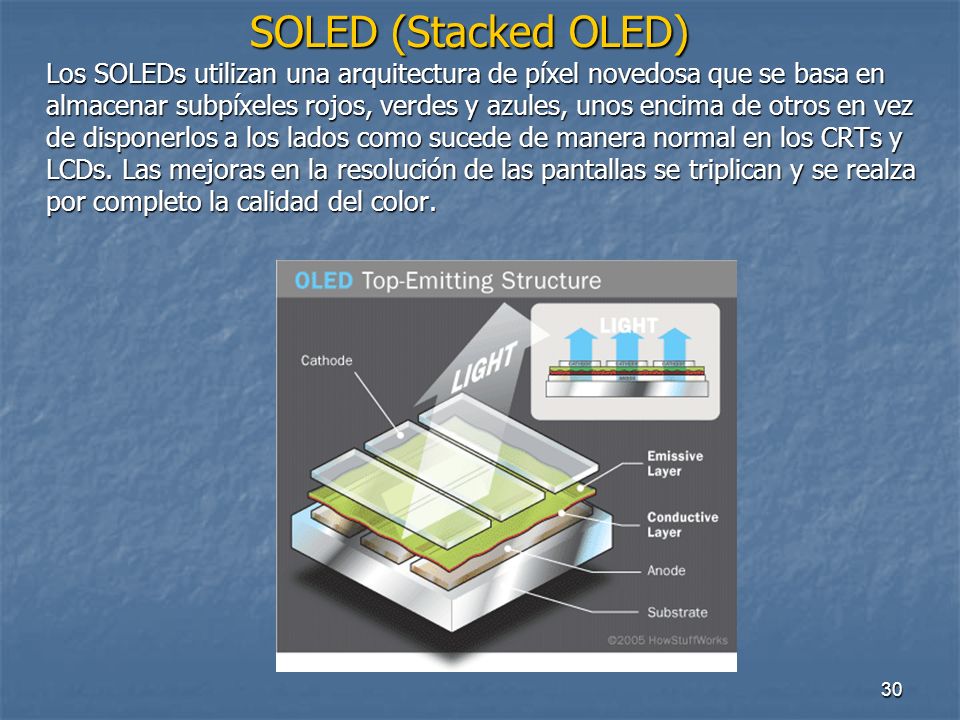

31 30 SOLED (Stacked OLED) Los SOLEDs utilizan una arquitectura de píxel novedosa que se basa en almacenar subpíxeles rojos, verdes y azules, unos encima de otros en vez de disponerlos a los lados como sucede de manera normal en los CRTs y LCDs. Las mejoras en la resolución de las pantallas se triplican y se realza por completo la calidad del color. SOLED (Stacked OLED) Los SOLEDs utilizan una arquitectura de píxel novedosa que se basa en almacenar subpíxeles rojos, verdes y azules, unos encima de otros en vez de disponerlos a los lados como sucede de manera normal en los CRTs y LCDs. Las mejoras en la resolución de las pantallas se triplican y se realza por completo la calidad del color.

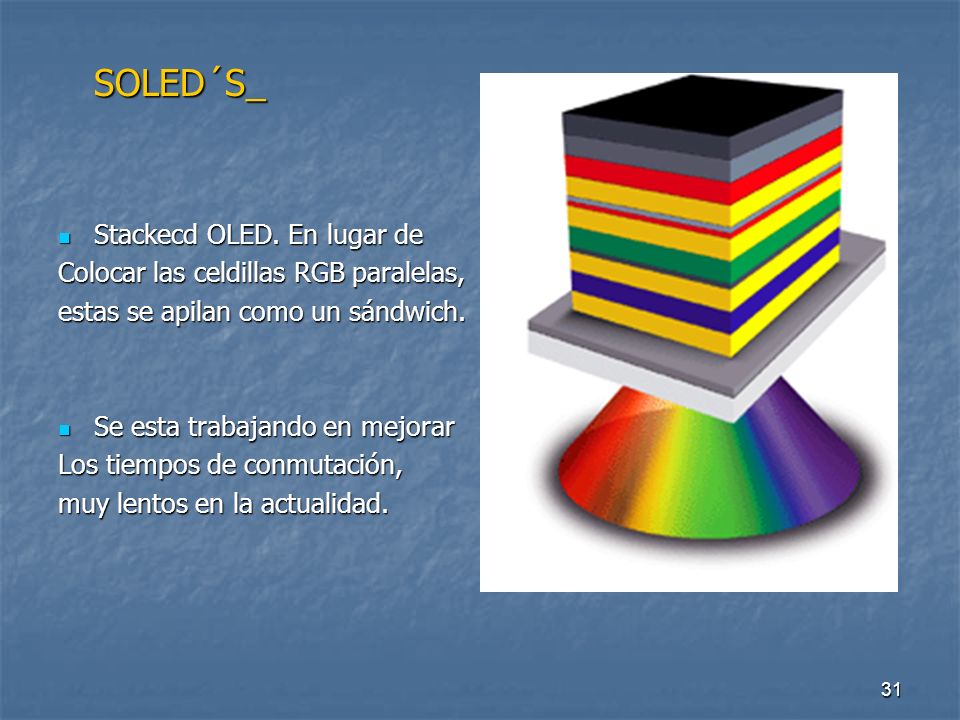

32 31 SOLED´S_ Stackecd OLED. En lugar de Stackecd OLED. En lugar de Colocar las celdillas RGB paralelas, estas se apilan como un sándwich. Se esta trabajando en mejorar Se esta trabajando en mejorar Los tiempos de conmutación, muy lentos en la actualidad.

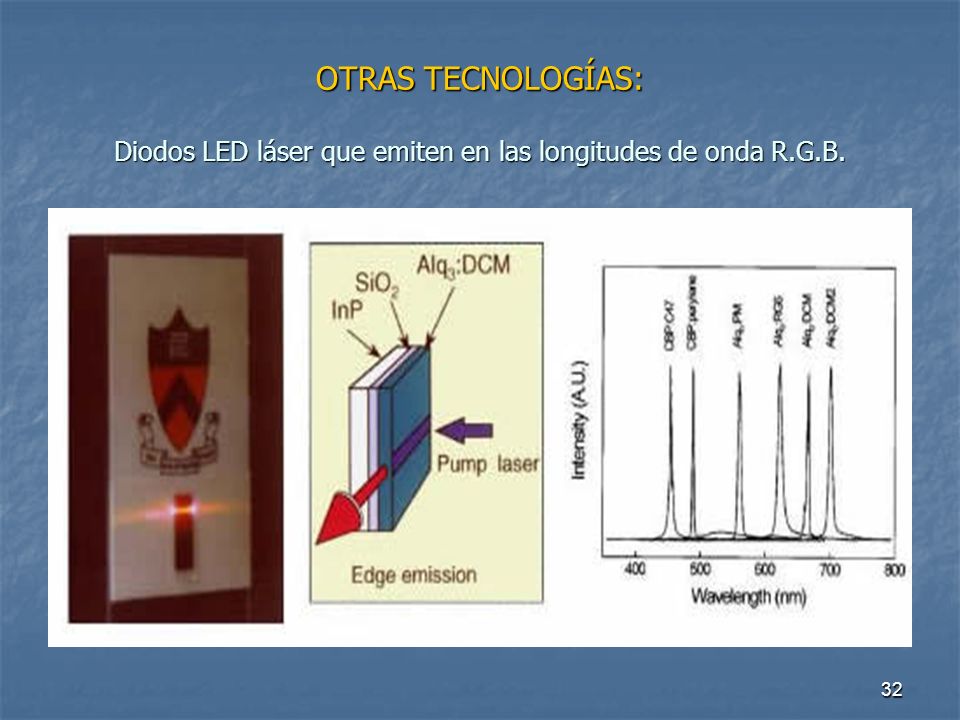

33 32 OTRAS TECNOLOGÍAS: Diodos LED láser que emiten en las longitudes de onda R.G.B.

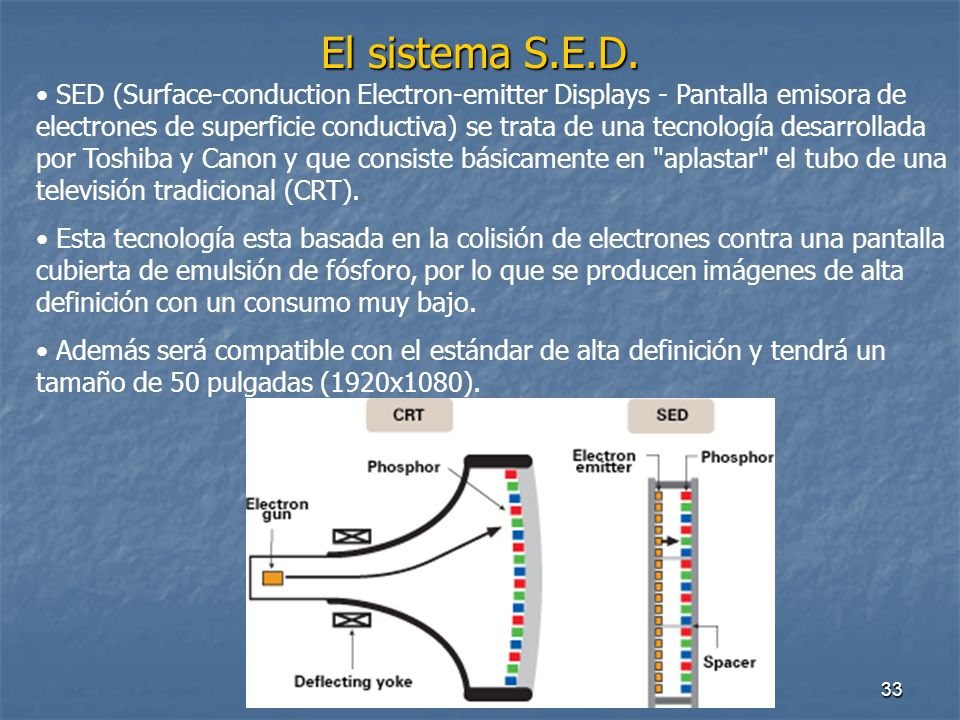

34 33 El sistema S.E.D. SED (Surface-conduction Electron-emitter Displays - Pantalla emisora de electrones de superficie conductiva) se trata de una tecnología desarrollada por Toshiba y Canon y que consiste básicamente en "aplastar" el tubo de una televisión tradicional (CRT). Esta tecnología esta basada en la colisión de electrones contra una pantalla cubierta de emulsión de fósforo, por lo que se producen imágenes de alta definición con un consumo muy bajo. Además será compatible con el estándar de alta definición y tendrá un tamaño de 50 pulgadas (1920x1080).

35 34 COMPARATIVA PLASMA - TFT El contraste. El contraste. Cuanto mayor es la proporción de contraste, más acentuada es ladiferencia entre el "blanco más blanco" y el "negro más negro". Este dato se ofrece en forma de dos números, separados por el símbolo de los dos puntos, donde el segundo dígito siempre es el uno.

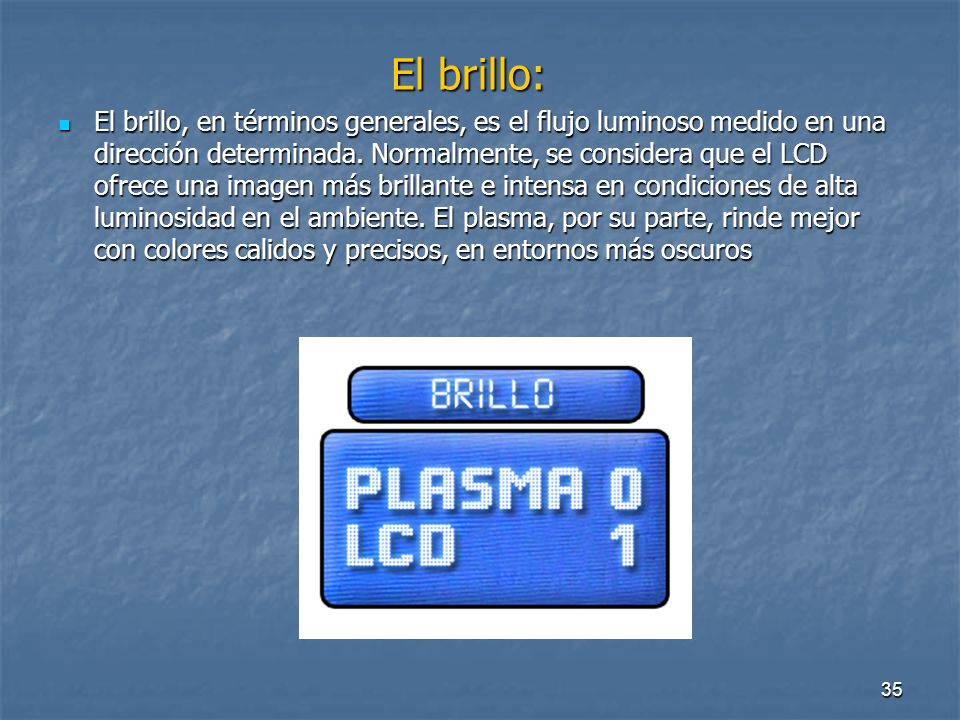

36 35 El brillo: El brillo: El brillo, en términos generales, es el flujo luminoso medido en una dirección determinada. Normalmente, se considera que el LCD ofrece una imagen más brillante e intensa en condiciones de alta luminosidad en el ambiente. El plasma, por su parte, rinde mejor con colores calidos y precisos, en entornos más oscuros El brillo, en términos generales, es el flujo luminoso medido en una dirección determinada. Normalmente, se considera que el LCD ofrece una imagen más brillante e intensa en condiciones de alta luminosidad en el ambiente. El plasma, por su parte, rinde mejor con colores calidos y precisos, en entornos más oscuros

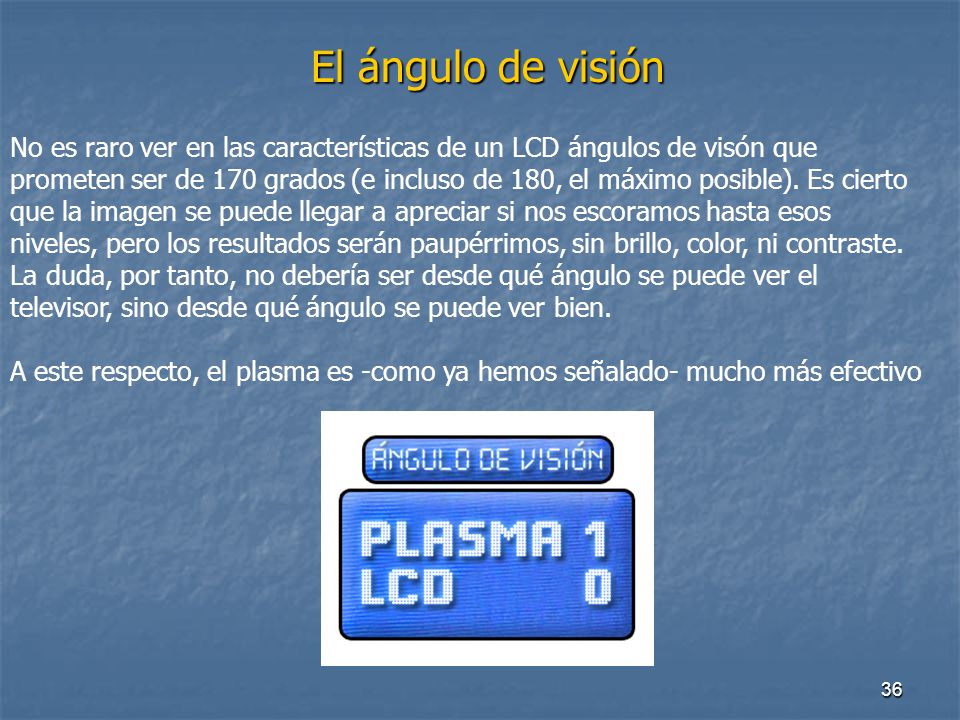

37 36 El ángulo de visión El ángulo de visión No es raro ver en las características de un LCD ángulos de visón que prometen ser de 170 grados (e incluso de 180, el máximo posible). Es cierto que la imagen se puede llegar a apreciar si nos escoramos hasta esos niveles, pero los resultados serán paupérrimos, sin brillo, color, ni contraste. La duda, por tanto, no debería ser desde qué ángulo se puede ver el televisor, sino desde qué ángulo se puede ver bien. A este respecto, el plasma es -como ya hemos señalado- mucho más efectivo

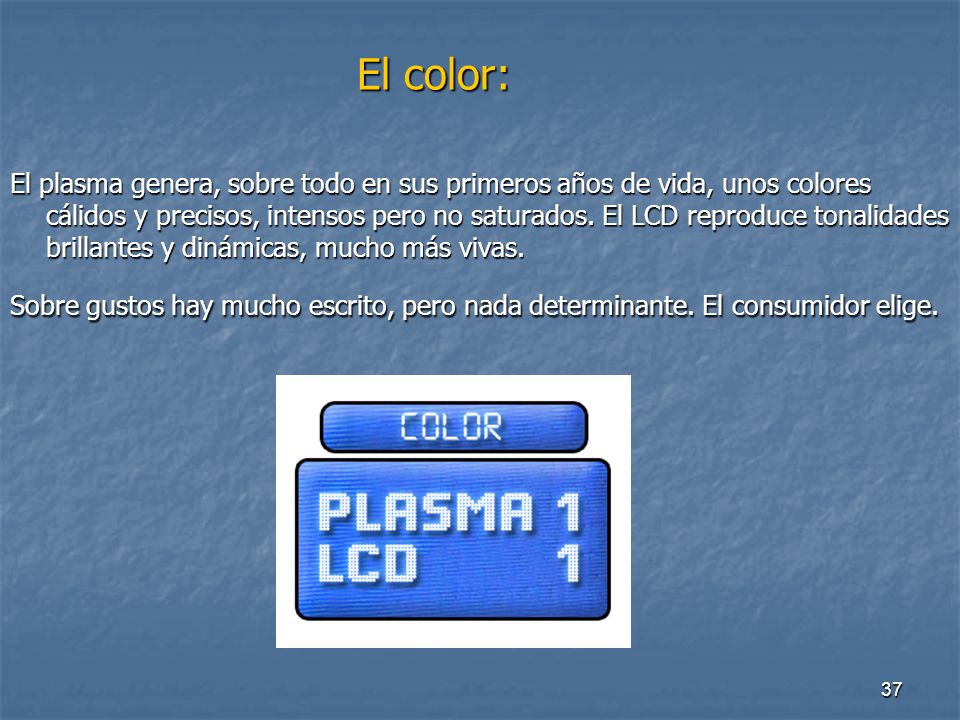

38 37 El color: El color: El plasma genera, sobre todo en sus primeros años de vida, unos colores cálidos y precisos, intensos pero no saturados. El LCD reproduce tonalidades brillantes y dinámicas, mucho más vivas. Sobre gustos hay mucho escrito, pero nada determinante. El consumidor elige.

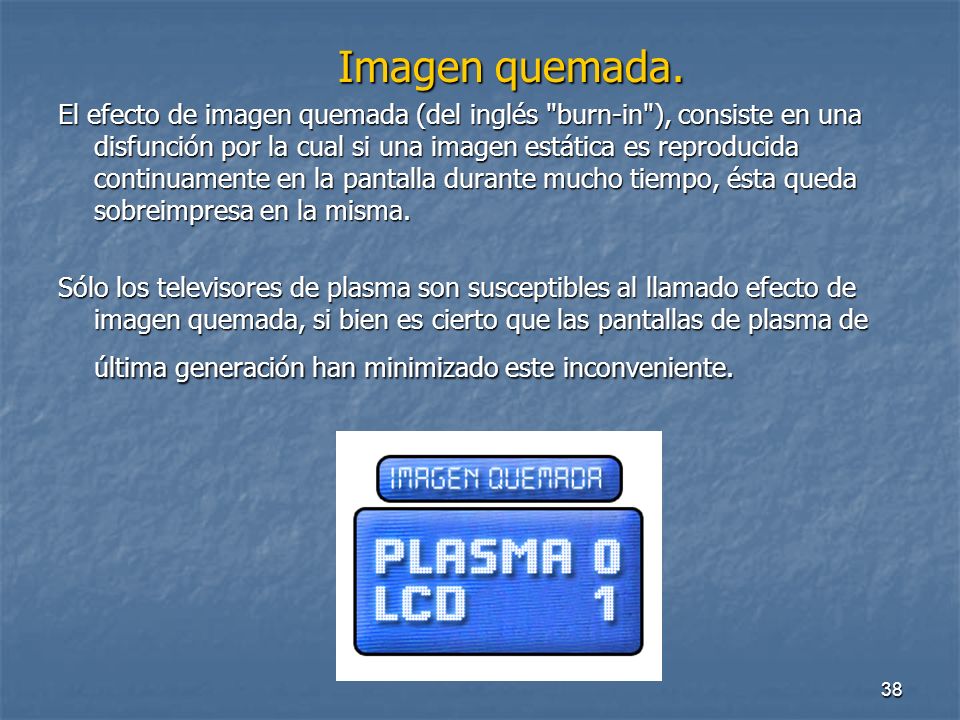

39 38 Imagen quemada. Imagen quemada. El efecto de imagen quemada (del inglés "burn-in"), consiste en una disfunción por la cual si una imagen estática es reproducida continuamente en la pantalla durante mucho tiempo, ésta queda sobreimpresa en la misma. Sólo los televisores de plasma son susceptibles al llamado efecto de imagen quemada, si bien es cierto que las pantallas de plasma de última generación han minimizado este inconveniente.

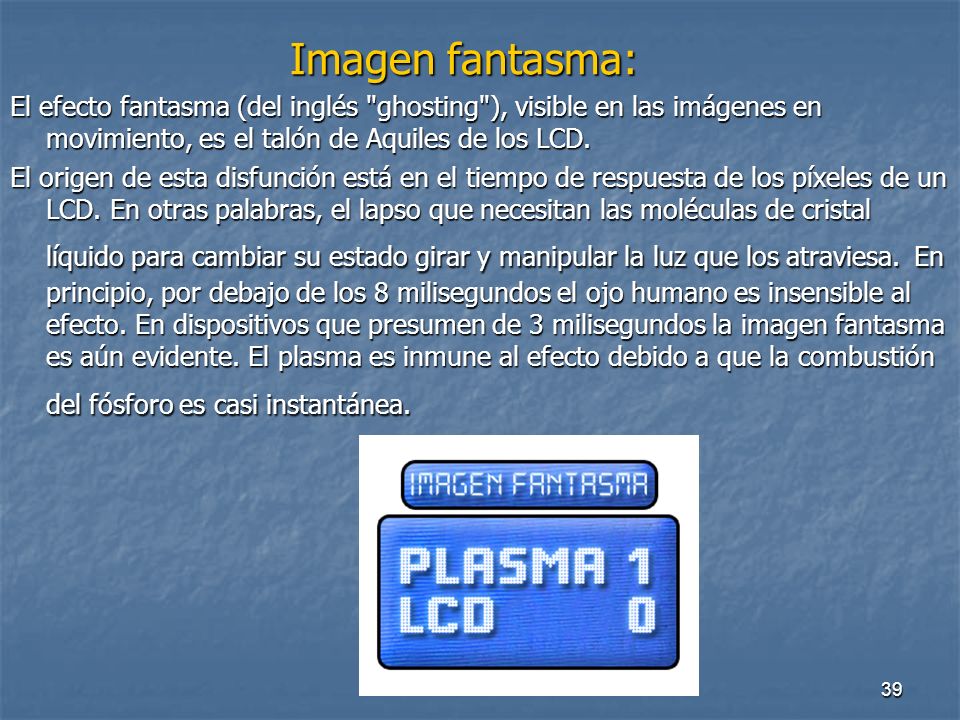

40 39 Imagen fantasma: Imagen fantasma: El efecto fantasma (del inglés "ghosting"), visible en las imágenes en movimiento, es el talón de Aquiles de los LCD. El origen de esta disfunción está en el tiempo de respuesta de los píxeles de un LCD. En otras palabras, el lapso que necesitan las moléculas de cristal líquido para cambiar su estado girar y manipular la luz que los atraviesa. En principio, por debajo de los 8 milisegundos el ojo humano es insensible al efecto. En dispositivos que presumen de 3 milisegundos la imagen fantasma es aún evidente. El plasma es inmune al efecto debido a que la combustión del fósforo es casi instantánea.

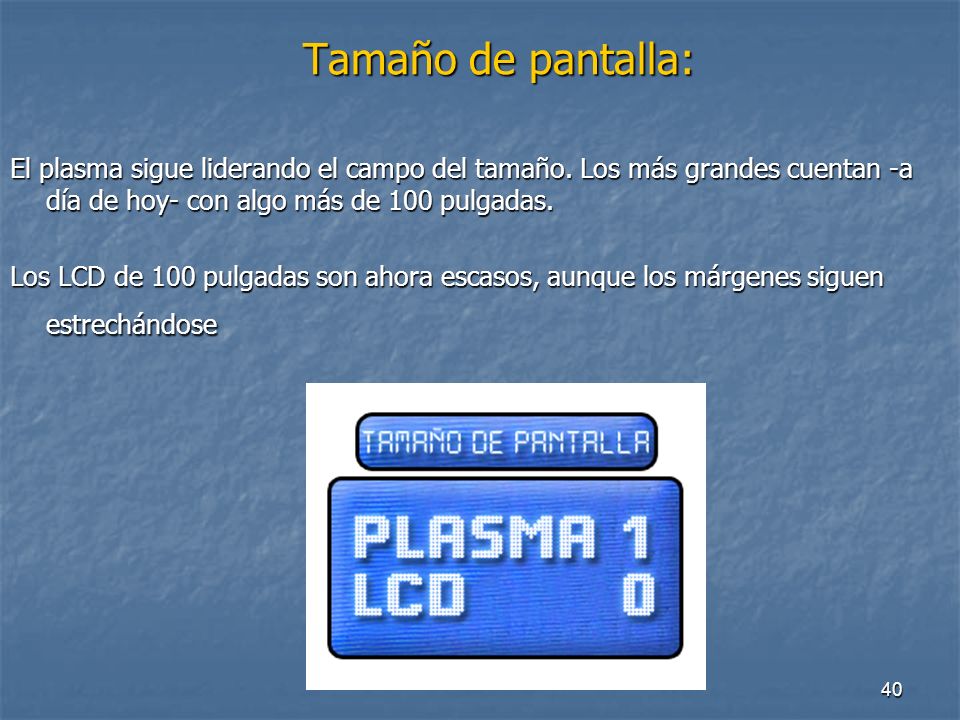

41 40 Tamaño de pantalla: Tamaño de pantalla: El plasma sigue liderando el campo del tamaño. Los más grandes cuentan -a día de hoy- con algo más de 100 pulgadas. Los LCD de 100 pulgadas son ahora escasos, aunque los márgenes siguen estrechándose

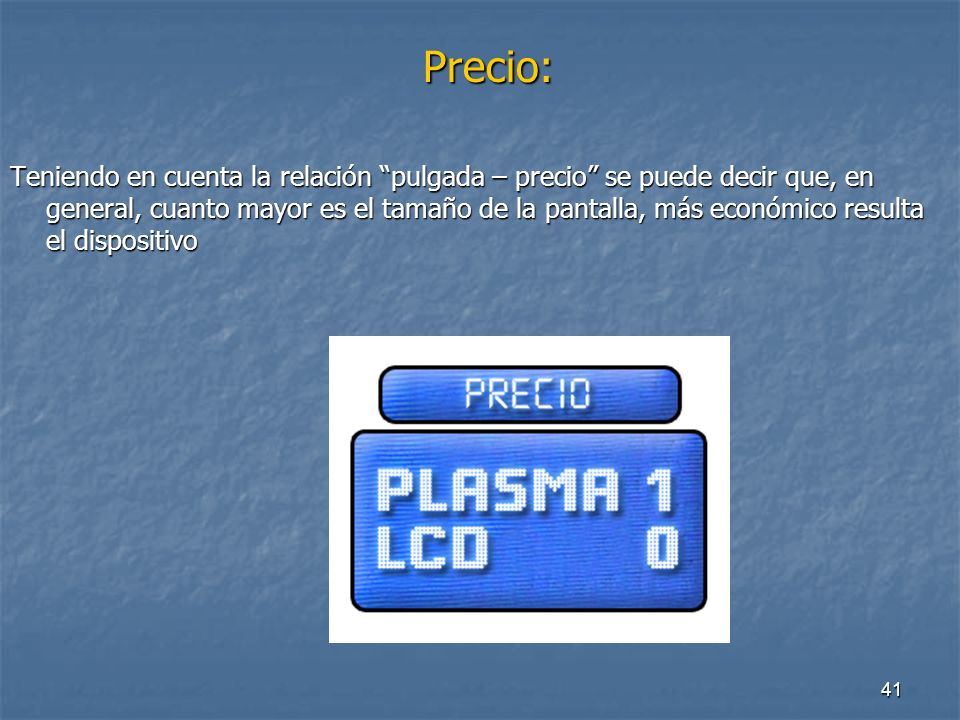

42 41 Precio: Precio: Teniendo en cuenta la relación pulgada – precio se puede decir que, en general, cuanto mayor es el tamaño de la pantalla, más económico resulta el dispositivo

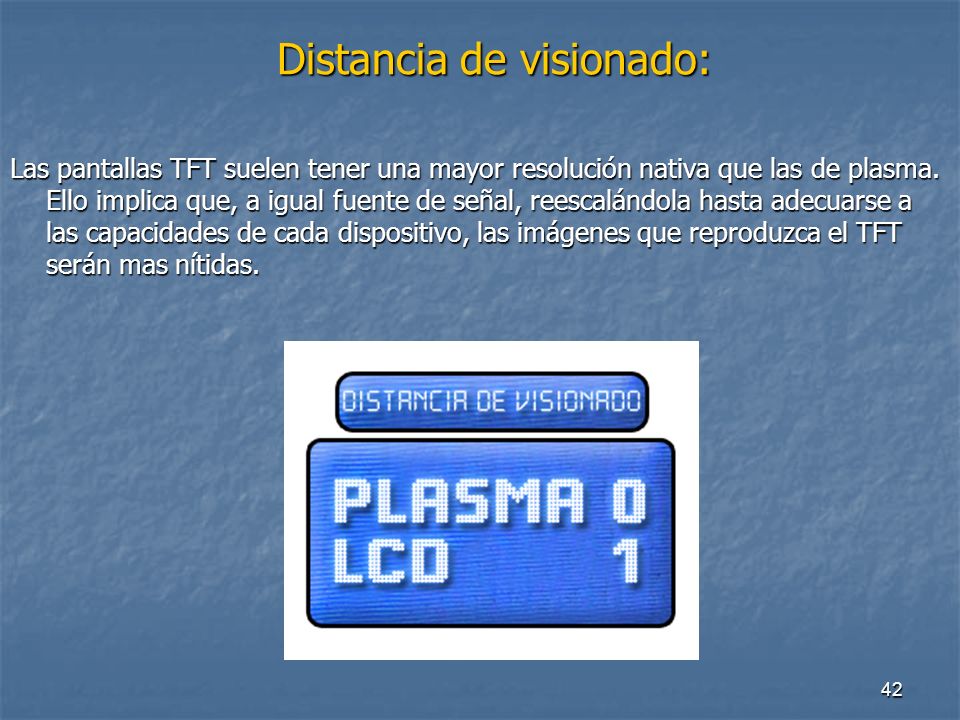

43 42 Distancia de visionado: Distancia de visionado: Las pantallas TFT suelen tener una mayor resolución nativa que las de plasma. Ello implica que, a igual fuente de señal, reescalándola hasta adecuarse a las capacidades de cada dispositivo, las imágenes que reproduzca el TFT serán mas nítidas.

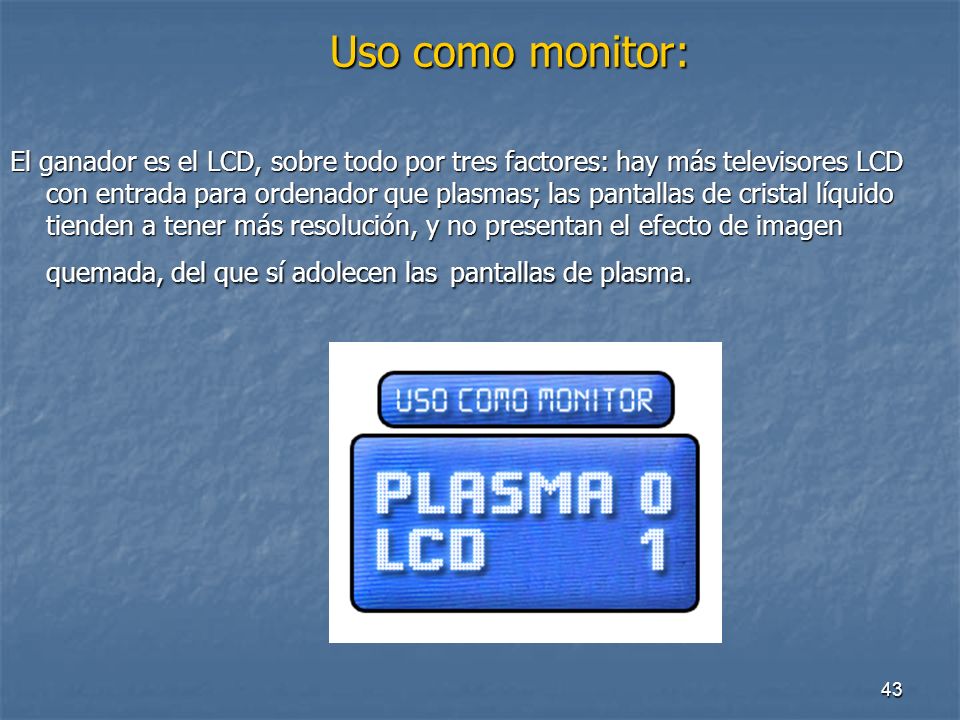

44 43 Uso como monitor: Uso como monitor: El ganador es el LCD, sobre todo por tres factores: hay más televisores LCD con entrada para ordenador que plasmas; las pantallas de cristal líquido tienden a tener más resolución, y no presentan el efecto de imagen quemada, del que sí adolecen las pantallas de plasma.

45 44 Esperanza de vida. Esperanza de vida. La esperanza de vida media de una pantalla LCD es mayor que la de una de plasma. De TFT a PLASMA. En estas últimas, al igual que en los CRT, la imagen es creada por combustión del fósforo lo que acorta su vida. En estas últimas, al igual que en los CRT, la imagen es creada por combustión del fósforo lo que acorta su vida.

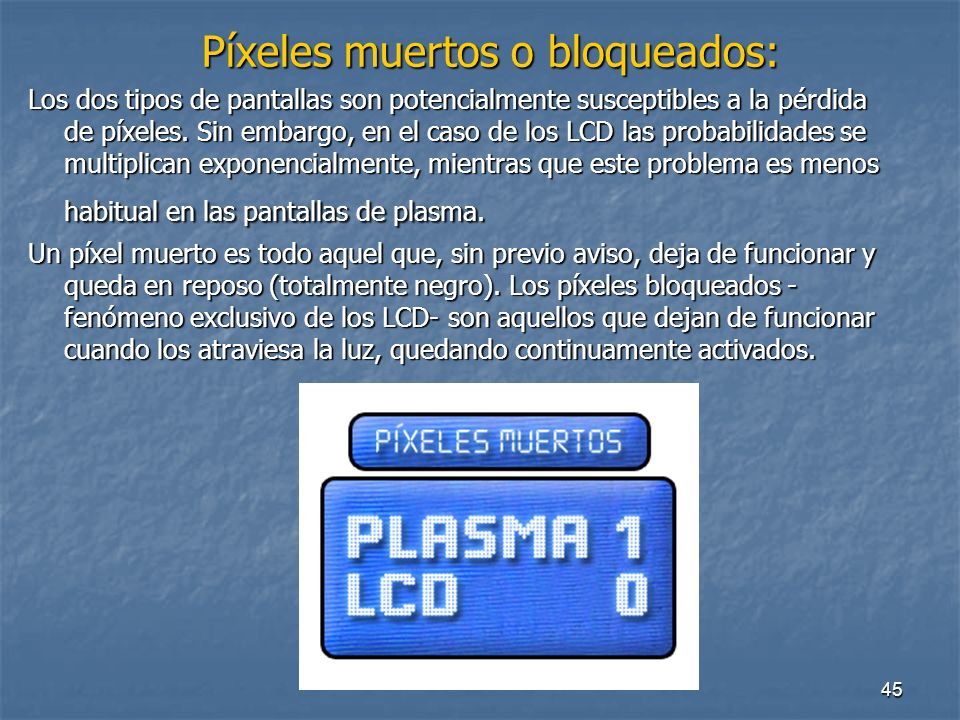

46 45 Píxeles muertos o bloqueados: Píxeles muertos o bloqueados: Los dos tipos de pantallas son potencialmente susceptibles a la pérdida de píxeles. Sin embargo, en el caso de los LCD las probabilidades se multiplican exponencialmente, mientras que este problema es menos habitual en las pantallas de plasma. Un píxel muerto es todo aquel que, sin previo aviso, deja de funcionar y queda en reposo (totalmente negro). Los píxeles bloqueados - fenómeno exclusivo de los LCD- son aquellos que dejan de funcionar cuando los atraviesa la luz, quedando continuamente activados.

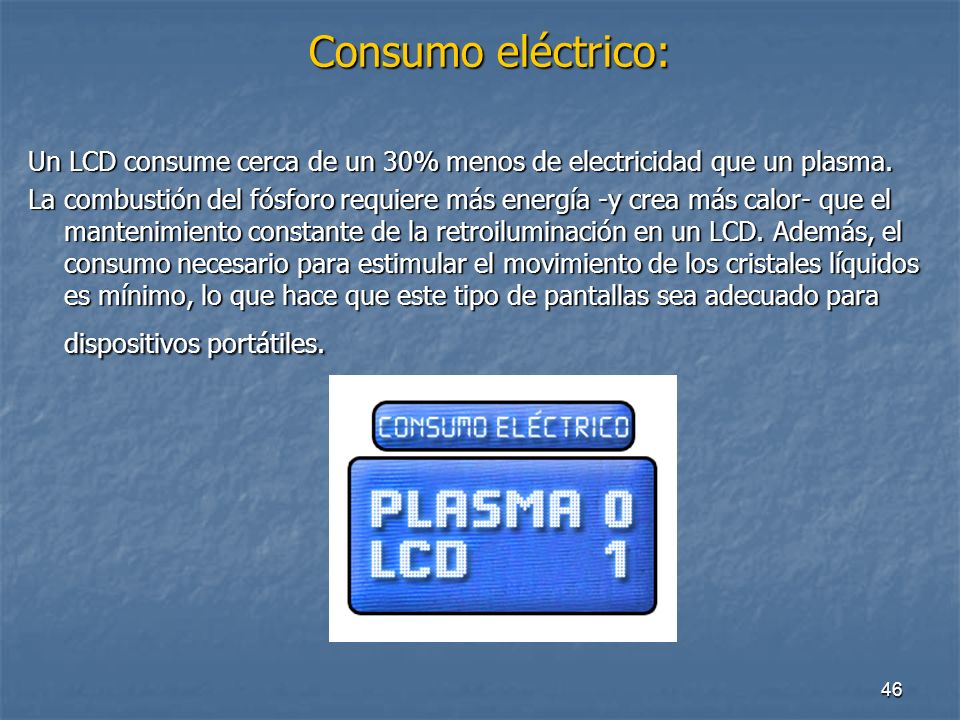

47 46 Consumo eléctrico: Consumo eléctrico: Un LCD consume cerca de un 30% menos de electricidad que un plasma. La combustión del fósforo requiere más energía -y crea más calor- que el mantenimiento constante de la retroiluminación en un LCD. Además, el consumo necesario para estimular el movimiento de los cristales líquidos es mínimo, lo que hace que este tipo de pantallas sea adecuado para dispositivos portátiles.
