1 Singapore Workshop – Technical Focus - 16 June 2008 AIP Electrónico (eAIP) Los primeros pasos en el AIM digital

2 Singapore Workshop – Technical Focus - 16 June 2008 Contenido ¿Por qué? ¿Qué? ¿Cómo? Estatus actual

3 Singapore Workshop – Technical Focus - 16 June 2008 ¿Por qué? La tendencia sin papel en la aviación ningún tiempo tomó insertiendo enmiendas del papel estimaron 4 horas guardadas a la semana para un piloto evitan llevar papel pesado a bordo Bolso de Bandolera Electrónico (EFB) clase 1 = ordenador portátil de jaleo, no para fases críticas de vuelo (entrenando, planificación de vuelo, la referencia) clase 2 = ordenador portátil montado en la cabina del piloto, puede ser utilizado en todas fases de clase de vuelo clase 3 = presentación permanentemente montada, la aviónica instalada El negocio operarios a reacción que yendo adelante Boeing 777, clase 3 EFB, con propia posición de buque el Aerobús – la Línea Aérea Sistema En-vuelo de Información

4 Singapore Workshop – Technical Focus - 16 June 2008 Ejemplo - AIRBUS 380

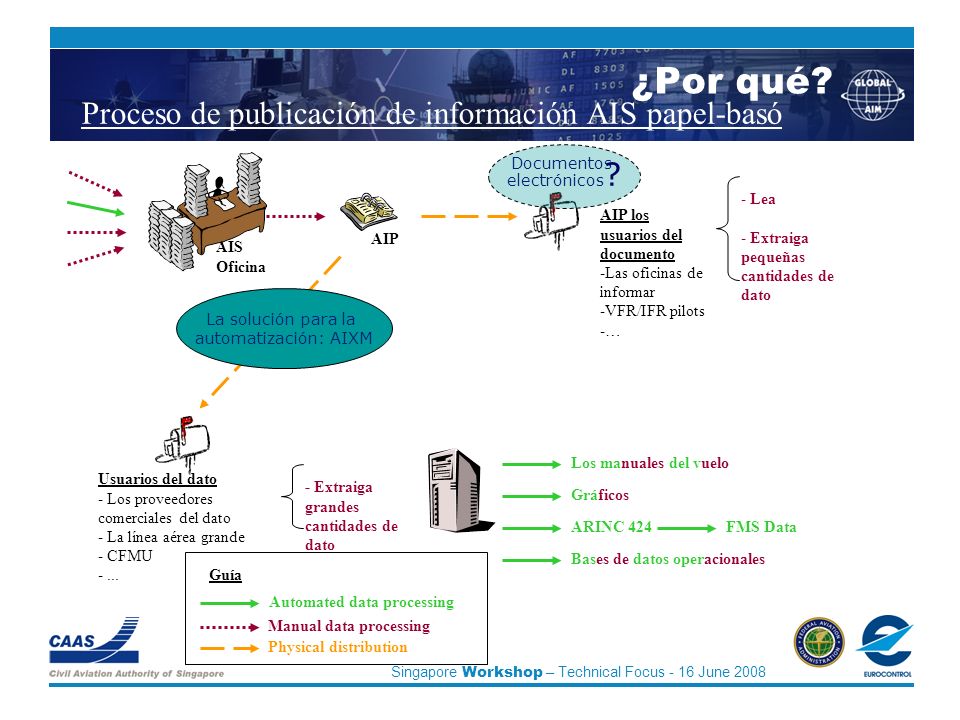

5 Singapore Workshop – Technical Focus - 16 June 2008 AIP AIS Oficina AIP los usuarios del documento -Las oficinas de informar -VFR/IFR pilots -… - Lea - Extraiga pequeñas cantidades de dato Usuarios del dato - Los proveedores comerciales del dato - La línea aérea grande - CFMU -... - Extraiga grandes cantidades de dato FMS Data Gráficos ARINC 424 Los manuales del vuelo Bases de datos operacionales Proceso de publicación de información AIS papel-basó Manual data processing Guía Physical distribution Automated data processing La solución para la automatización: AIXM Documentos electrónicos ? ¿Por qué?

6 Singapore Workshop – Technical Focus - 16 June 2008 State B State E AIP - State E State D State A eAIP - State B eAIP - State D eAIP - State A eAIP necesitó armonización & estandardización ¿Por qué? ¡Lo hago en mi propia manera!

7 Singapore Workshop – Technical Focus - 16 June 2008 ¿Por qué? Publicaciones Aeronáuticas Electrónicas de Información En la búsqueda para la calidad, la eficiencia y la economía, por 1997- 1998, Información Aeronáutica Atiende a (AIS) de los Estados europeos ha comenzado publicando versión electrónica de su AIP Debido faltar de un estándar -> implementaciones divergentes (soluciones técnicas heterogéneas, la navegación estructura y formatos de presentación) Especificación de eAIP En respuesta a una necesidad clara para la armonización y la coordinación AIP electrónico (eAIP) Especificación desarrollada por EUROCONTROL Inicialmente hecho como parte del AIS ADELANTE Programa (mejora la gestión, las técnicas y el desempeño de AIS en Europa) Desde 2004 -> mantuvo y aún más aumentó por la Gestión Aeronáutica de Información (AIM) Dominio de EATM

8 Singapore Workshop – Technical Focus - 16 June 2008 AIXM approach –> data modelling Data Exchange -> XML Schema eAIP approach –> document modelling Document Type Definition (DTD) El propósito de un DTD es de definir los componentes legales de un documento XML (estructura de documento) ¿Qué?

9 Singapore Workshop – Technical Focus - 16 June 2008 XML structured data (DTD) Name-code designations for significant points <e:Designated-point id="SP-LINUX" Updated="Inserted" Updated-ref="AMDT-2000-01" Listed="Yes"> LINUX 423500N 0370122W ABOLA 000000N 544306N 0102222W... ¿Qué?

10 Singapore Workshop – Technical Focus - 16 June 2008 XML to HTML style sheet ¿Qué resultado?

11 Singapore Workshop – Technical Focus - 16 June 2008 Represéntese cambios en el texto ¿Qué resultado?

12 Singapore Workshop – Technical Focus - 16 June 2008 Represéntese cambios en el texto ¿Qué resultado?

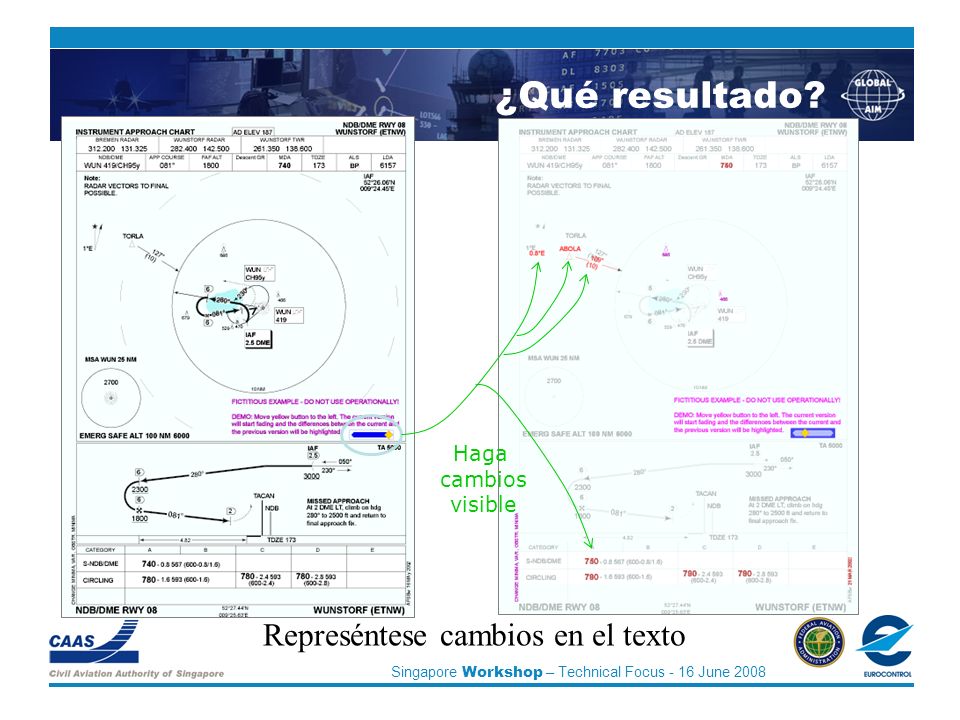

13 Singapore Workshop – Technical Focus - 16 June 2008 Haga cambios visible Represéntese cambios en el texto ¿Qué resultado?

14 Singapore Workshop – Technical Focus - 16 June 2008 XML to PDF style sheet ¿Qué resultado?

15 Singapore Workshop – Technical Focus - 16 June 2008 EUROCONTROL eAIP Especificación: el eAIP define un formato electrónico y el proceso general de uso Publicación: el eAIP es diseñado para ser publicado, es en pantalla o en el papel y utilizado por personas Cambio: hasta cierto punto, el eAIP puede ser utilizado para datos de computadora-a-computadora cambia No un instrumento de software Sin embargo, la prueba de paquete de software de concepto "MakeAIP" es proporcionada La industria es proporcionar la redacción avanzada & apoyando software Completamente compatible con la OACI SARPS solución complete, abarcando todos elementos del IAIP (Paquete de Información Aeronáutica Integrado) ¿Qué?

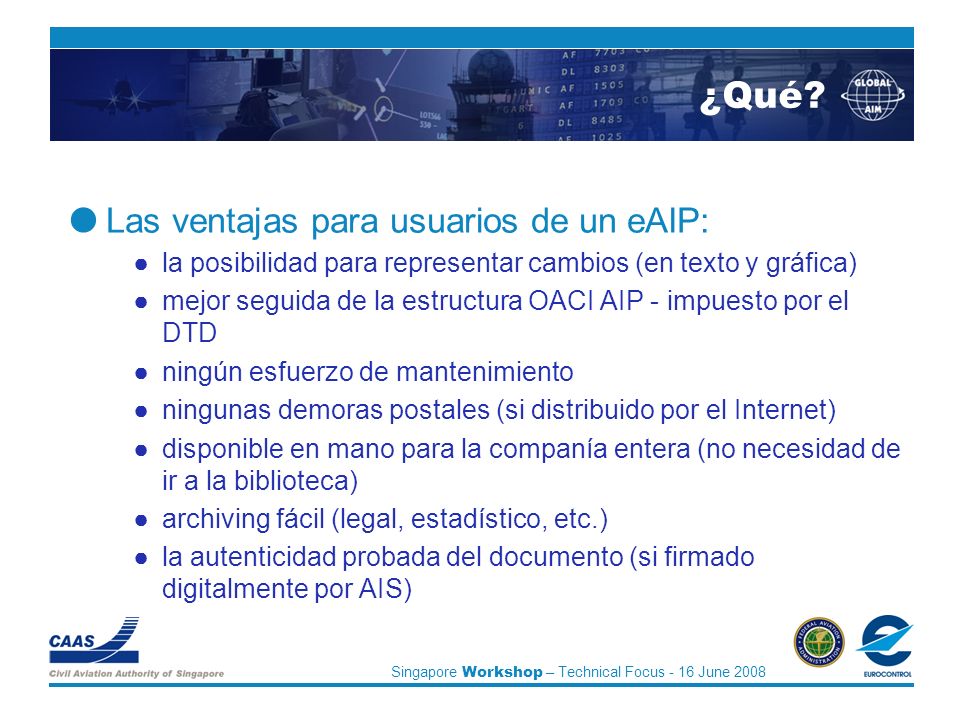

16 Singapore Workshop – Technical Focus - 16 June 2008 ¿Qué? Las ventajas para usuarios de un eAIP: la posibilidad para representar cambios (en texto y gráfica) mejor seguida de la estructura OACI AIP - impuesto por el DTD ningún esfuerzo de mantenimiento ningunas demoras postales (si distribuido por el Internet) disponible en mano para la companía entera (no necesidad de ir a la biblioteca) archiving fácil (legal, estadístico, etc.) la autenticidad probada del documento (si firmado digitalmente por AIS)

17 Singapore Workshop – Technical Focus - 16 June 2008 ¿Qué? Las ventajas para productores de un eAIP: Mejor AIP (consistencia, la integridad, el valor práctico), derivó productos 60-70% de usuarios no ya hace pide para enmiendas de papel El tecnológico del progreso delantero (XML es probable de llegar al "idioma de AIS") El riesgo y el costo reducidos en comparación con el desarrollo aislado Los costos reducidos para ejemplares gratuitos internos Más fácil de crear AIPs integrado/regional Archivo fácil (legal, etc.) La posibilidad para firmar digitalmente el documento

18 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno Herramienta de producción Vea "Relacionó Lazos" en el web-sitio de eAIP eAIP herramienta de producción ofrecieron por la industria Ejemplos Eslovenia Utiliza el software costumbre que basó en XMLMindXMLEditor Portugal Utiliza el software costumbre que basó en FrameMaker

19 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno eAIP Eslovenia -Cronología -Primeros pasos al eAIP en Marzo 1999 -eAIP fue en PDF sólo -Marzo 2000 PDF AIP publicado en el websitio de CAA -Julio 2001–el cliente piloto al proyecto del eAIP de Eurocontrol -Nov 2001–el comienzo de producción archivo XML (XML Espía) -Nov 2003–eAIP (HTML & PDF) publicado en el web-sitio CAA -Jun 2004–la preparación para el eAIP en CD y ANSP websitio -12 Mayo 2005–la versión inicial del nuevo eAIP publicado en CD, web y papel (HTML and PDF)

20 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno El hilo del trabajo Nuevo AIP Dato SDO actualización requirió Actualiza SDO Hacer XML cambios Consiga fotografía de AIXM GenerarAIXM selector Exportar eAIP Comparar eAIS Paquetes (eAIP Diff) Pre-publicar HTML eAIP Publication OK ? Crea nuevo AIS Paquete Validar XML fichas Publicar HTML y PDF eAIP Copiar papel Quemar CD Actualizar EAD PAMS Actualizar Website Actualizar P3, AISAGORA… Sí No ModificarXMLfichas

21 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno eAIP Eslovenia link

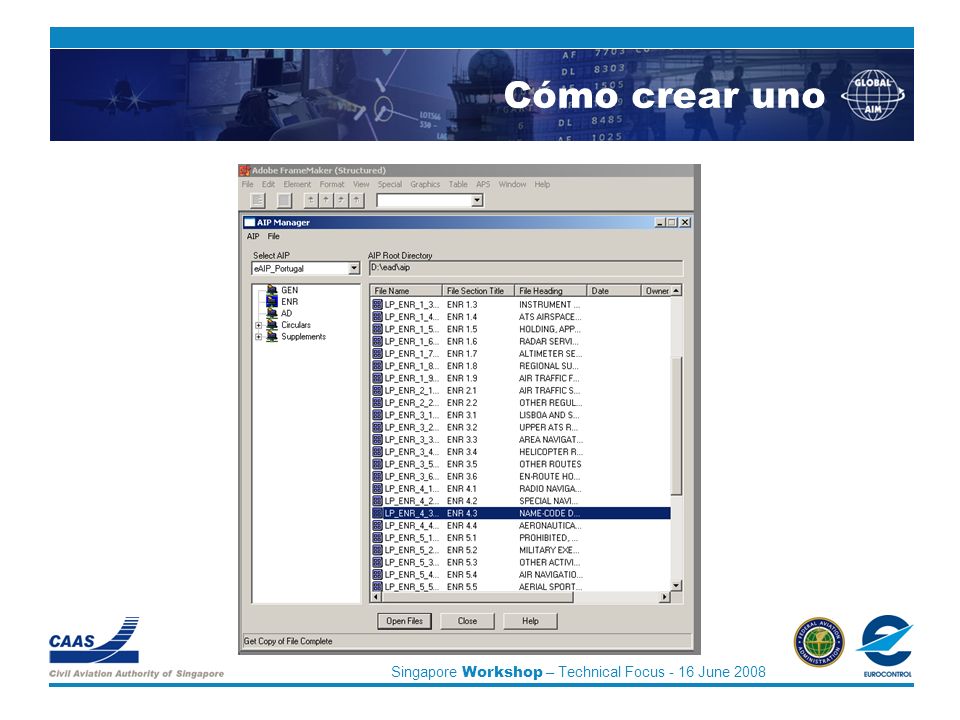

22 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno

23 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno

24 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno

25 Singapore Workshop – Technical Focus - 16 June 2008 Cómo crear uno

26 Singapore Workshop – Technical Focus - 16 June 2008 Estatus actual eAIP Specification version 1.1.0 www.eurocontrol.int/eaip Las implementaciones al día Eslovenia, Bélgica y Luxemburgo, Armenia, Moldavia, Los Netherlands, La República Eslovaca, Portugal, Letonia, Azerbaiyán, Taipei FIR, Hungría En desarrollo La República Checa, Suecia, Turquía, Egipto, Japón, etc.

27 Singapore Workshop – Technical Focus - 16 June 2008 Estatus actual El almacenamiento y imagen mental de eAIP en EAD EAD ofrece AIP para la consulta en PAMS Originalmente, en formata PDF sólo eAIP es adaptado mejor para presentaciones de pantalla que en formata PDF Desde noviembre 2004, EAD (suelta 2) ofertas apoyan para el eAIP en PAMS Los Estados Migratorios son esperados cargar y mantener su eAIP en PAMS, además de la versión en formata PDF predefinida (no obligatorio).

28 Singapore Workshop – Technical Focus - 16 June 2008 eAIP en EAD

29 Singapore Workshop – Technical Focus - 16 June 2008 El apoyo de DTD para la redacción bilingüe en una sola fuente de XML Aumentos Futuros

30 Singapore Workshop – Technical Focus - 16 June 2008 anote eAIP con PERM NOTAM o el cliente nota Aumentos Futuros

31 Singapore Workshop – Technical Focus - 16 June 2008 Usuarios de AIP documento -Oficinas de información -VFR/IFR pilotos -… - Lea - La vista costumbre - Extracto pequeñas cantidades de datos Usarios de datos - Proveedores comerciales de datos - Las líneas aéreas grandes - CFMU -… Cambie -cantidades grandes de datos Los gráficos ARINC 424 Los manuales del vuelo FMS Data Bases de datos operacionales Local / regional (EAD) base de datos (AIXM compatible) AIS Oficina El Instrumento de la Producción de eAIP (Redactando Software conectada a base de datos) AIS el función de datos gestión Proceso de publicación de información AIS sin papel Procesamiento de datos manual Guía Distribución física Procesamiento de datos automatizado Conclusión
