Tema 1 Métodos de evaluación de la calidad óptica del ojo

2 1.- Métodos subjetivos o psicofísicos
Índice 1.- Métodos subjetivos o psicofísicos 1.1.-Métodos basados en la medida de aberraciones 1.2.-Métodos psicofísicos basados en la medida de la CSF neural 2.- Métodos objetivos 2.1.-Métodos de aberración de onda 2.2.-Métodos difractivos

3 Disco de Scheiner para un miope
1. Métodos subjetivos o psicofísicos Disco de Scheiner para un miope

4 Aberroscopio de Howland y Howland
1.1. Métodos basados en la medida de aberraciones Aberroscopio de Howland y Howland

5 1.1. Métodos basados en la medida de la CSF neural
* Son métodos que nos permiten de manera indirecta calcular la MTF del ojo mediante el cálculo de la CSF retina-cerebro * El método clásico consiste en la generación de franjas de interferencia sobre la retina

6 1.1. Métodos basados en la medida de la CSF neural
Ce (fx,fy) Cs (fx,fy)

7 1.1. Métodos basados en la medida de la CSF neural
Pupila de salida x Luz de fondo Campbell & Green,1965

8 1.1. Métodos basados en la medida de la CSF neural
MTF del ojo CSF del sistema visual CSF retina-cerebro

9 Aberroscopios tipo Hartmann-Shack
2. Métodos objetivos 2.1. Aberroscopios objetivos Aberroscopios tipo Hartmann-Shack

10 2.1. Aberroscopios objetivos

11 2.1. Aberroscopios objetivos

12 2.1. Aberroscopios objetivos
x y

13 2.1. Aberroscopios objetivos
Calculamos los desplazamientos en el plano pupilar Los desplazamientos son proporcionales a la pendiente de la aberración de onda, W

14 2.1. Aberroscopios objetivos

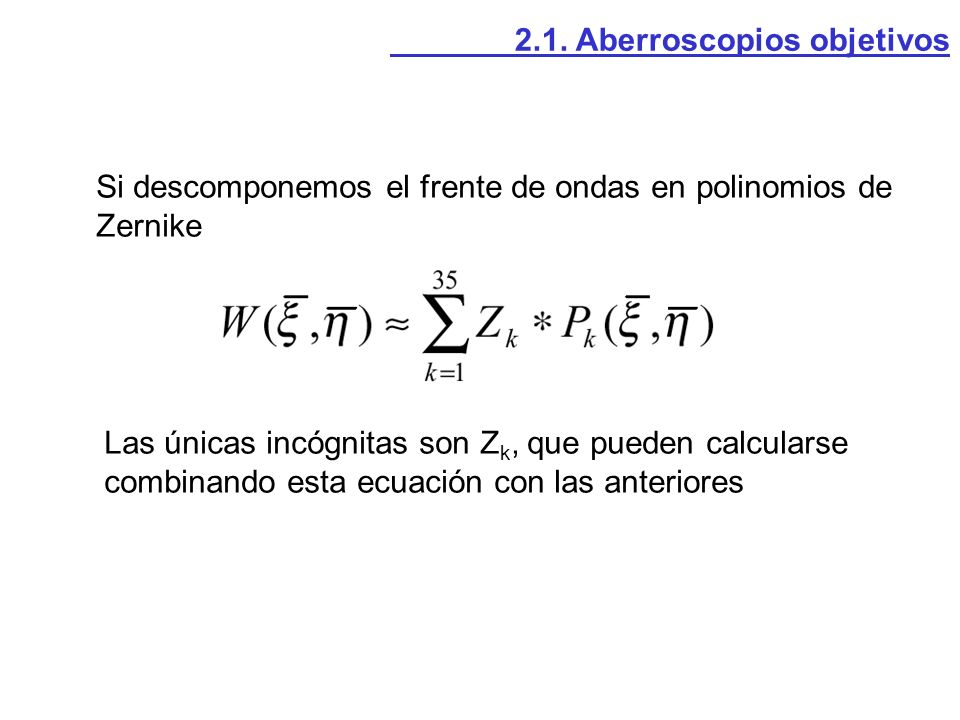

Si descomponemos el frente de ondas en polinomios de Zernike Las únicas incógnitas son Zk, que pueden calcularse combinando esta ecuación con las anteriores

15 2.1. Aberroscopios objetivos
El orden k es

16 2.1. Aberroscopios objetivos

17 2.1. Aberroscopios objetivos

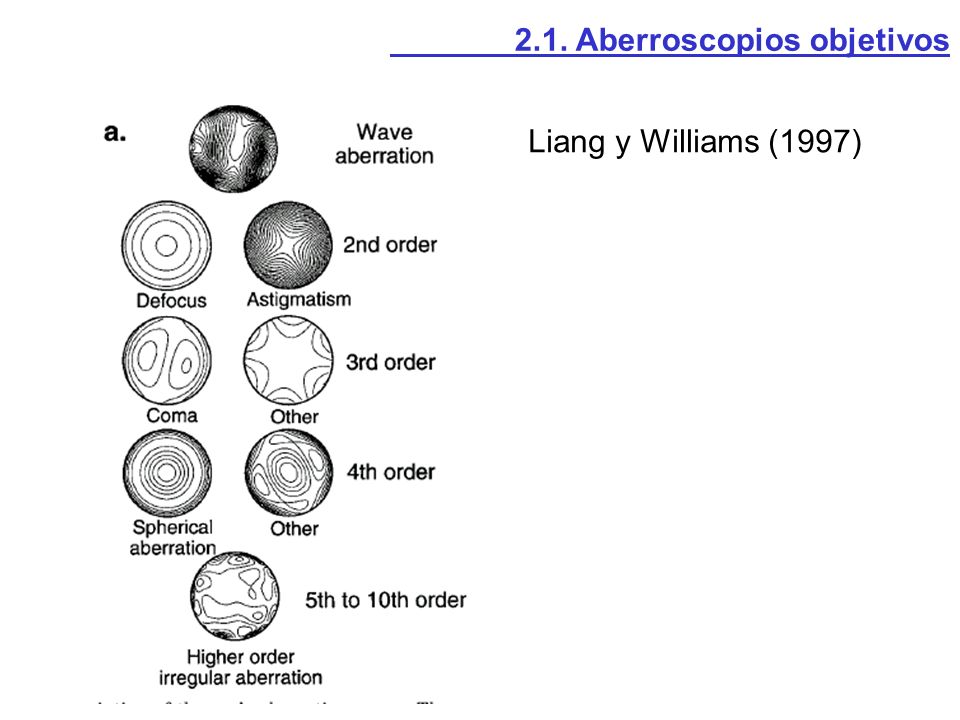

Liang y Williams (1997)

18 2.1. Aberroscopios objetivos
Pupila de 3 mm

19 2.1. Aberroscopios objetivos
Pupila de 7.3 mm

20 2.1. Aberroscopios objetivos
Ojo emétrope Ojo miope Queratocono

21 Aberrraciones de tercer orden y superior
2.1. Aberroscopios objetivos Antes de LASIK Después de LASIK Aberrraciones de tercer orden y superior RMS=0.88m RMS=2.67m RMS=0.79m RMS=1.01m

22 El dispositivo de doble paso

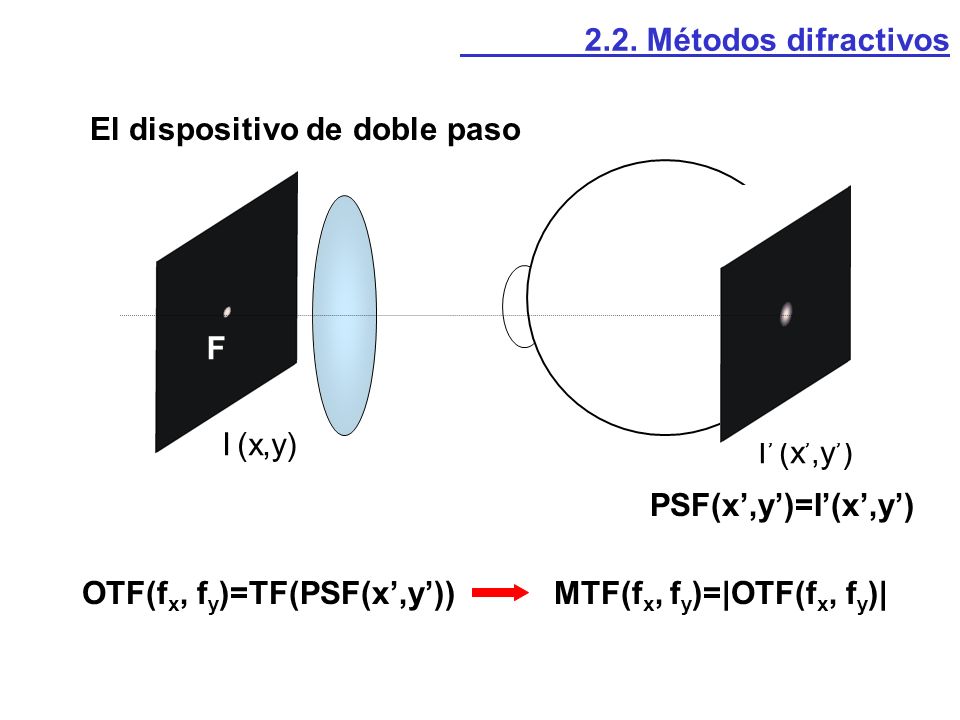

2.2. Métodos difractivos El dispositivo de doble paso I (x,y) I’ (x’,y’) F PSF(x’,y’)=I’(x’,y’) OTF(fx, fy)=TF(PSF(x’,y’)) MTF(fx, fy)=|OTF(fx, fy)|

23 2.2. Métodos difractivos: El doble paso
Imágenes aéreas S1 S2

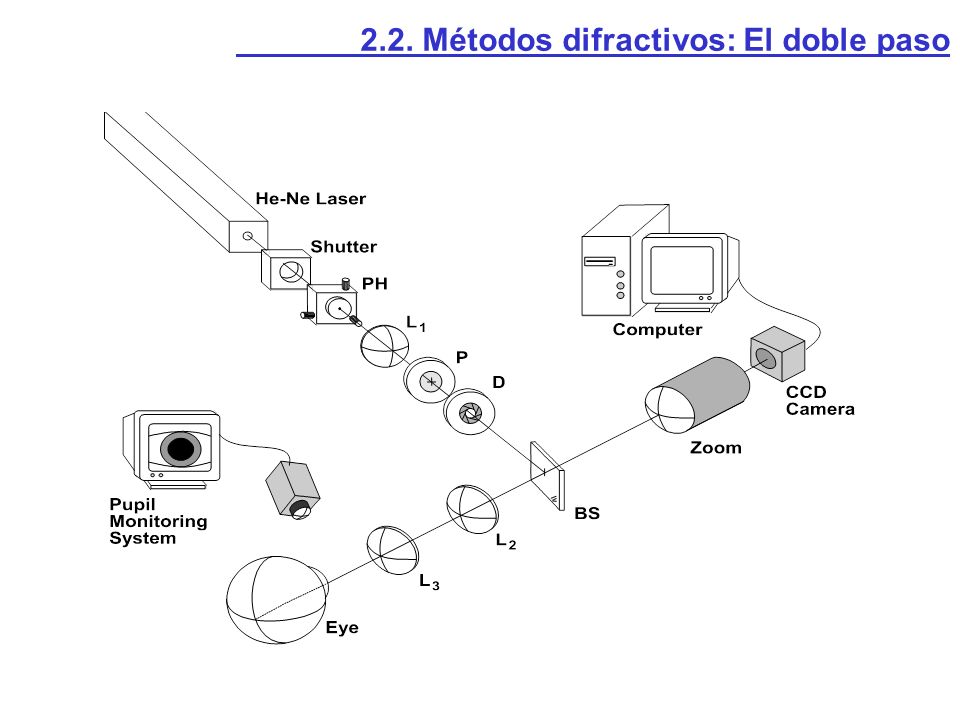

24 2.2. Métodos difractivos: El doble paso

25 Efecto del sistema afocal
2.2. Métodos difractivos: El doble paso Efecto del sistema afocal L2 L3 O” O’

26 4. Las técnicas de captura de la imagen varían.
2.2. Métodos difractivos: El doble paso 1. No todos los pacientes permiten la captura de la imagen 2. El haz de luz proveniente del dispositivo ha de incidir perfectamente centrado sobre la pupila del observador 3. Los errores de foco del observador pueden corregirse con el doblete Badal, así como el astigmatismo, mediante lentes cilíndricas. 4. Las técnicas de captura de la imagen varían.

27 Tiempo largo de exposición(300ms) Tiempos cortos de exposición (20 ms)
2.2. Métodos difractivos: El doble paso Versiones anteriores Lorente et al. Una única imagen Muchas imágenes Tiempo largo de exposición(300ms) Tiempos cortos de exposición (20 ms) Integración temporal Promediado espacial

28 2.2. Métodos difractivos: El doble paso
1. Capturamos la imagen aérea: I0 (x’,y’) 2. Capturamos una imagen a oscuras, con la misma exposición: If (x’,y’) 3. Para eliminar el ruido, restamos ambas imágenes: I(x’,y’)=If (x’,y’)-If (x’,y’) 4. Calculamos la MTF

29 2.2. Métodos difractivos: El doble paso. Ejemplos
Sujeto emétrope Sujeto astigmático S1 S2

30 MTF S1 2.2. Métodos difractivos: El doble paso. Ejemplos
Corte a 0º sobre la MTF

31 2.2. Métodos difractivos: El doble paso. Ejemplos
MTF S2

32 2.2. Métodos difractivos: El doble paso. Ejemplos
Corte a 0º

33 2.2. Métodos difractivos: El doble paso. Ejemplos
Corte a 90º
