1 Guía de Implementación Novedades Vijeo Designer 6.0 Centro de Competencia Técnica Producto y Versión: Vijeo Designer v5.1 build272 & SP1 b1189 XBTGT/GK/GTW HMISTU RevisiónFechaAutorComentarios 1.0Junio 2011Gustavo RodrigoPrimera versión.

2 Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: También puede realizar su consulta en cualquier buscador de Internet

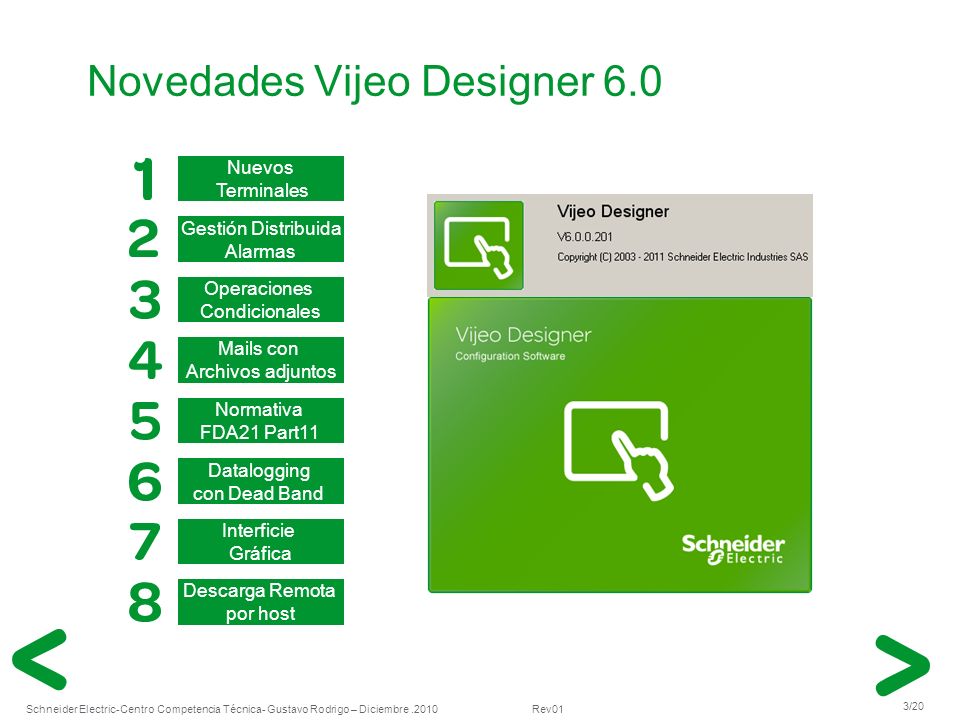

3 Schneider Electric 3/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Nuevos Terminales Operaciones Condicionales Mails con Archivos adjuntos Normativa FDA21 Part11 Datalogging con Dead Band Gestión Distribuida Alarmas Interficie Gráfica Novedades Vijeo Designer 6.0 Descarga Remota por host

4 Schneider Electric 4/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 1.Soporte de los nuevos Terminales Terminales Pequeños Magelis STU 57 (HMISTU855) PCs Industriales iPCs de nueva generación: Paso 1 - BOXes

5 Schneider Electric 5/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 1.Soporte de los nuevos Terminales Soporte del Protocolo Zelio / Millenium en Magelis STO 501 Para ir reemplazando los terminales antiguos Magelis XBTN por los Magelis STO El Magelis STO 501 tiene los colores Verde/Rojo/Naranja (los mismos que el STO511)

6 Schneider Electric 6/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 La característica de Datos compartidos se extiende a los Eventos y Alarmas, lo que permite acceso remoto a las alarmas de los Grupos de Alarmas y los eventos de los Grupos de Eventos Esto proporciona la siguiente funcionalidad: Permite representar alarmas locales y remotas en un único Objeto de Sumario. Permite reconocer alarmas en múltiples destinos de un sistema 2.Gestión Distribuida de Alarmas

7 Schneider Electric 7/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Intelligent Data Services (IDS) implementación de la FDA 21 CFR Part 11 Ahora con Vijeo Designer, las Alarmas tambien se pueden guardar con IDS Solución Distribuida Solución Monopuesto con almacenamiento remoto Solución Monopuesto 2.Gestión Distribuida de Alarmas

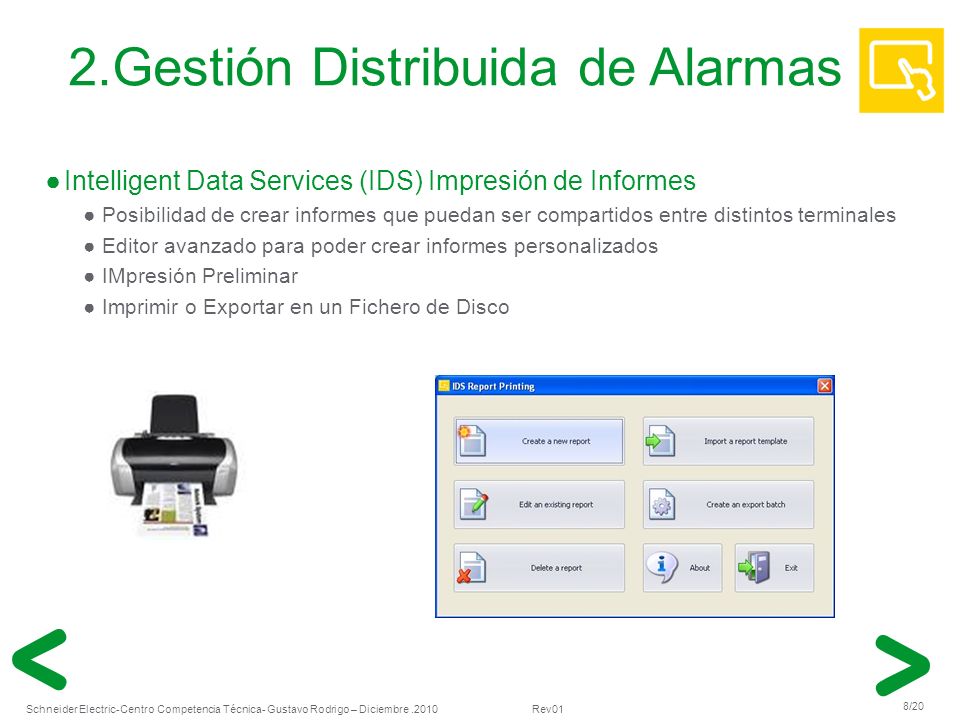

8 Schneider Electric 8/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Intelligent Data Services (IDS) Impresión de Informes Posibilidad de crear informes que puedan ser compartidos entre distintos terminales Editor avanzado para poder crear informes personalizados IMpresión Preliminar Imprimir o Exportar en un Fichero de Disco 2.Gestión Distribuida de Alarmas

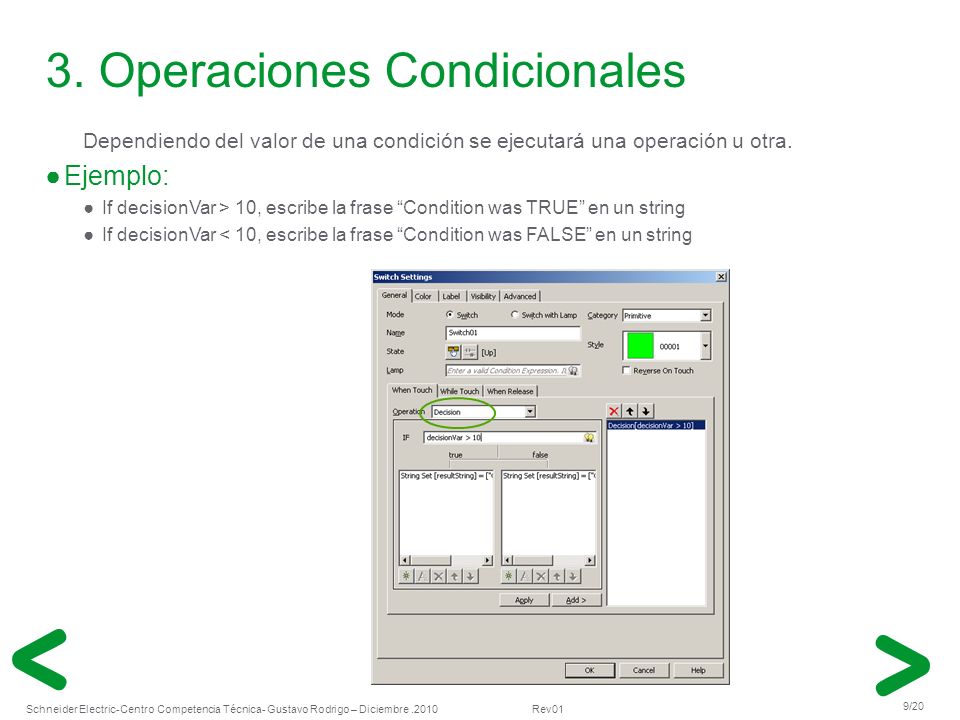

9 Schneider Electric 9/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 3. Operaciones Condicionales Dependiendo del valor de una condición se ejecutará una operación u otra. Ejemplo: If decisionVar > 10, escribe la frase Condition was TRUE en un string If decisionVar < 10, escribe la frase Condition was FALSE en un string

10 Schneider Electric 10/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Esta es una extensión para poder añadir información a las máquinas destino: Alarma & Evento Imagen Capturada Datos Históricos Fichero Receta Vídeo Almacenado 4. Enviar mail con archivos adjuntos

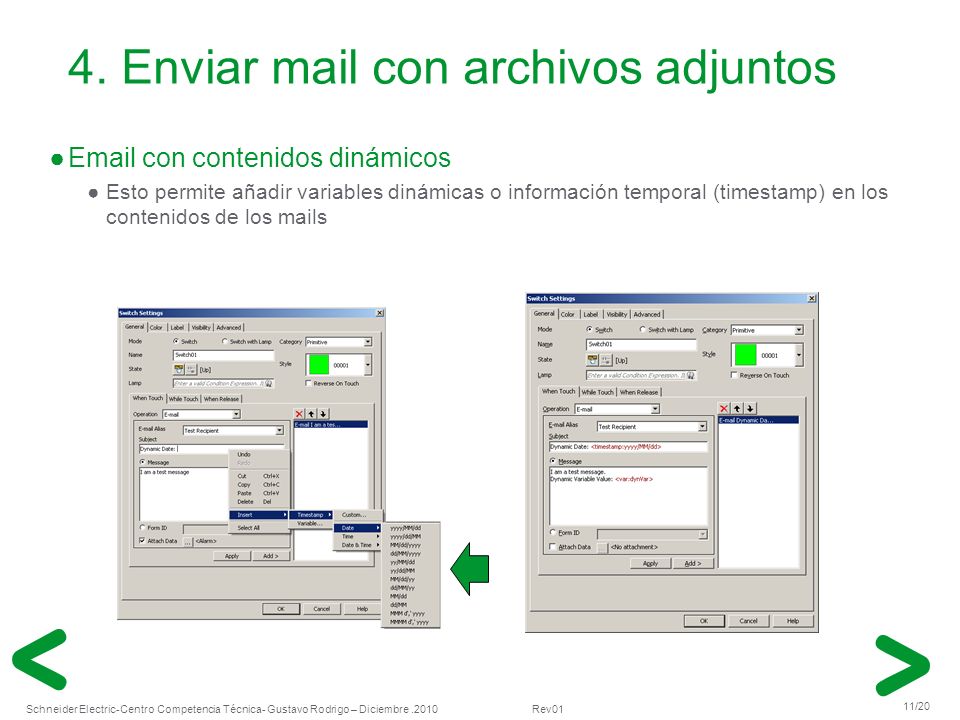

11 Schneider Electric 11/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 con contenidos dinámicos Esto permite añadir variables dinámicas o información temporal (timestamp) en los contenidos de los mails 4. Enviar mail con archivos adjuntos

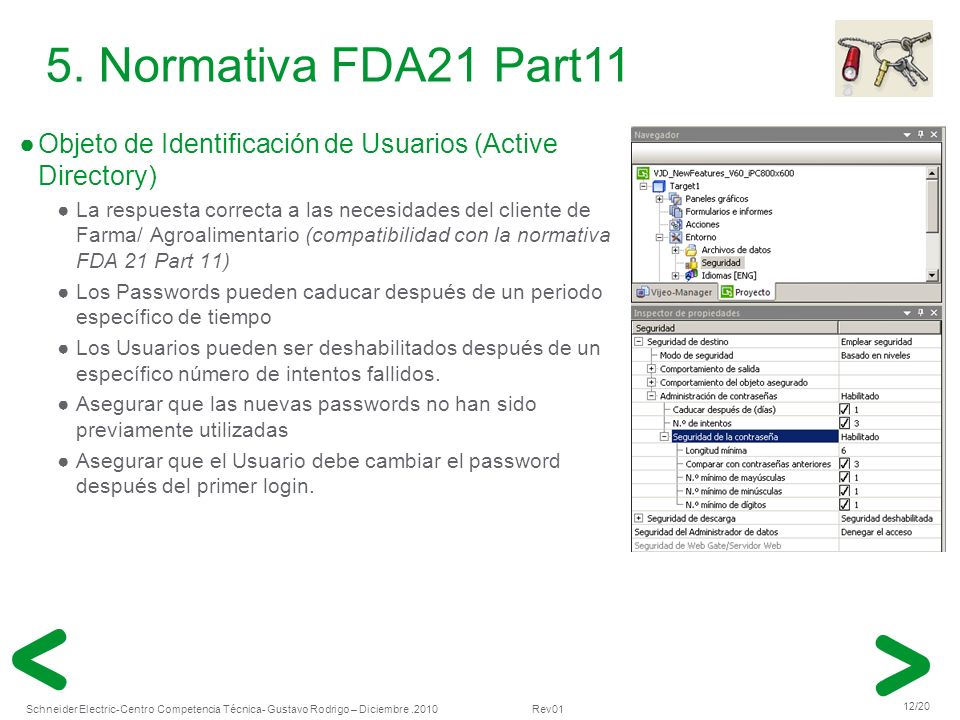

12 Schneider Electric 12/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Objeto de Identificación de Usuarios (Active Directory) La respuesta correcta a las necesidades del cliente de Farma/ Agroalimentario (compatibilidad con la normativa FDA 21 Part 11) Los Passwords pueden caducar después de un periodo específico de tiempo Los Usuarios pueden ser deshabilitados después de un específico número de intentos fallidos. Asegurar que las nuevas passwords no han sido previamente utilizadas Asegurar que el Usuario debe cambiar el password después del primer login. 5. Normativa FDA21 Part11

13 Schneider Electric 13/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Almacenamiento de Datos (Data Logging): Dead Band Almacenar el valor de las variables sólo cuando éstas excedan un máximo/mínimo valor definido por el Usuario (soporte Banda Muerta), esto hace que se almacenen sólo los valores significativos y se evite el ruido Ejemplo: Si el valor de la variable es 10 y el Deviation Value es 1 entonces sólo se grabará cuando la variable valga sea superior a 11 o inferior a 9, es decir 10 ± 1 6. Data logging con DeadBand

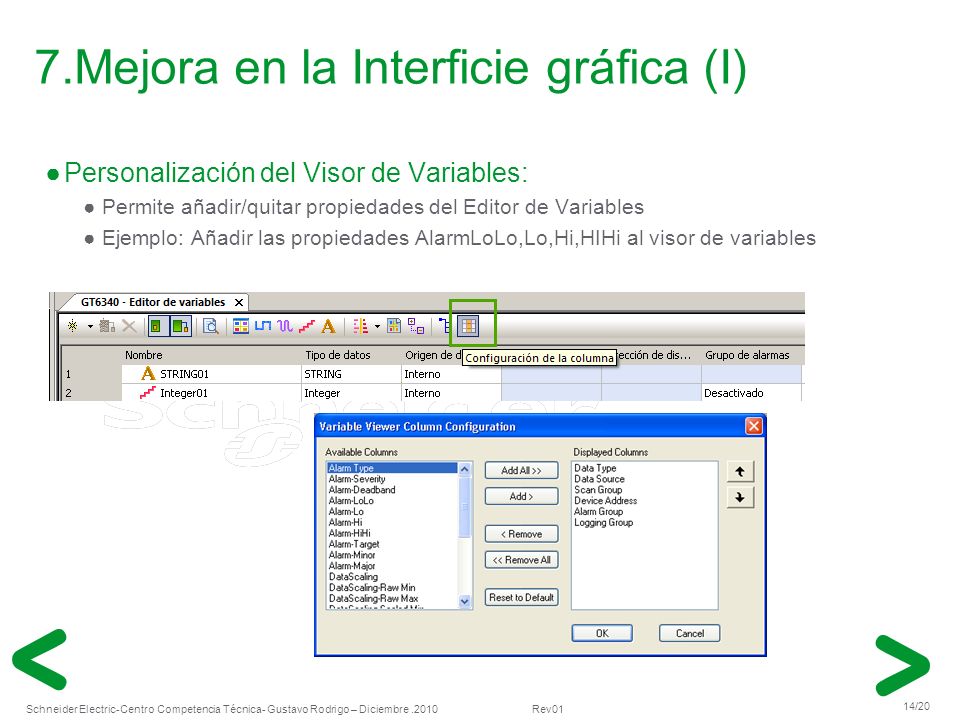

14 Schneider Electric 14/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Personalización del Visor de Variables: Permite añadir/quitar propiedades del Editor de Variables Ejemplo: Añadir las propiedades AlarmLoLo,Lo,Hi,HIHi al visor de variables 7.Mejora en la Interficie gráfica (I)

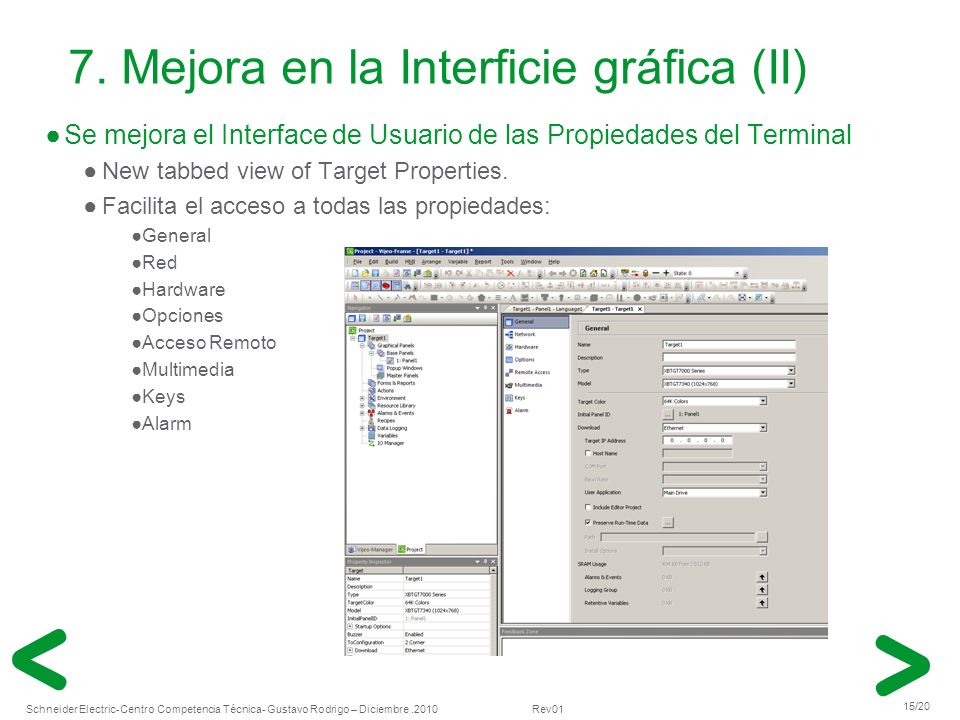

15 Schneider Electric 15/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Se mejora el Interface de Usuario de las Propiedades del Terminal New tabbed view of Target Properties. Facilita el acceso a todas las propiedades: General Red Hardware Opciones Acceso Remoto Multimedia Keys Alarm 7. Mejora en la Interficie gráfica (II)

16 Schneider Electric 16/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Las opciones más recientemente utilizadas aparecerán en las Listas Desplegables Las opciones más recientes son almacenadas y listadas Las últimas 3 opciones serán recordadas 7. Mejora en la Interficie gráfica (III)

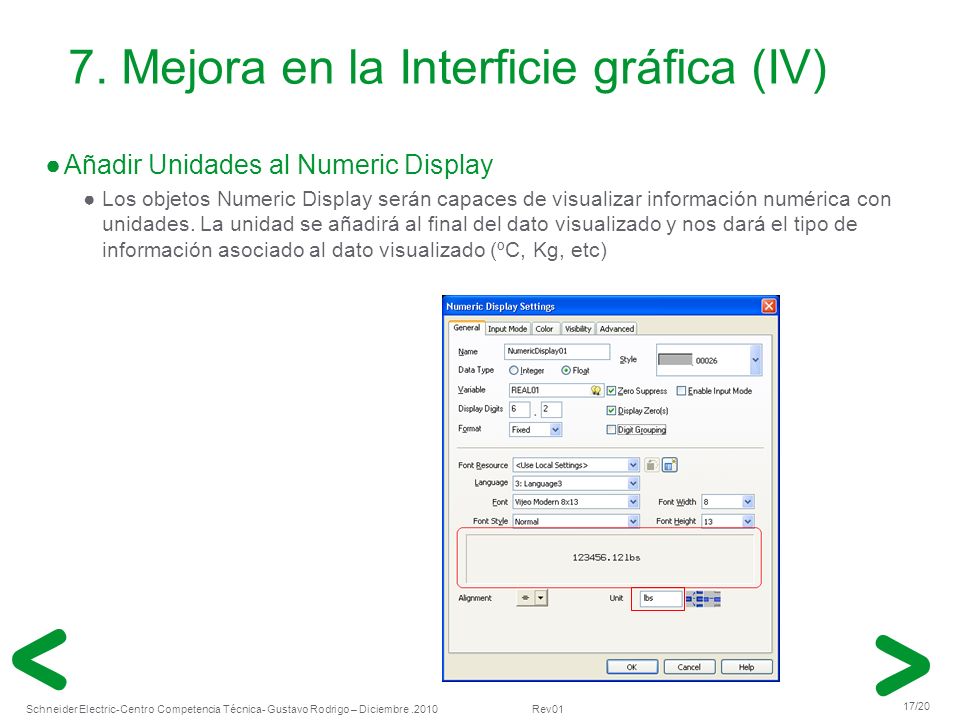

17 Schneider Electric 17/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Añadir Unidades al Numeric Display Los objetos Numeric Display serán capaces de visualizar información numérica con unidades. La unidad se añadirá al final del dato visualizado y nos dará el tipo de información asociado al dato visualizado (ºC, Kg, etc) 7. Mejora en la Interficie gráfica (IV)

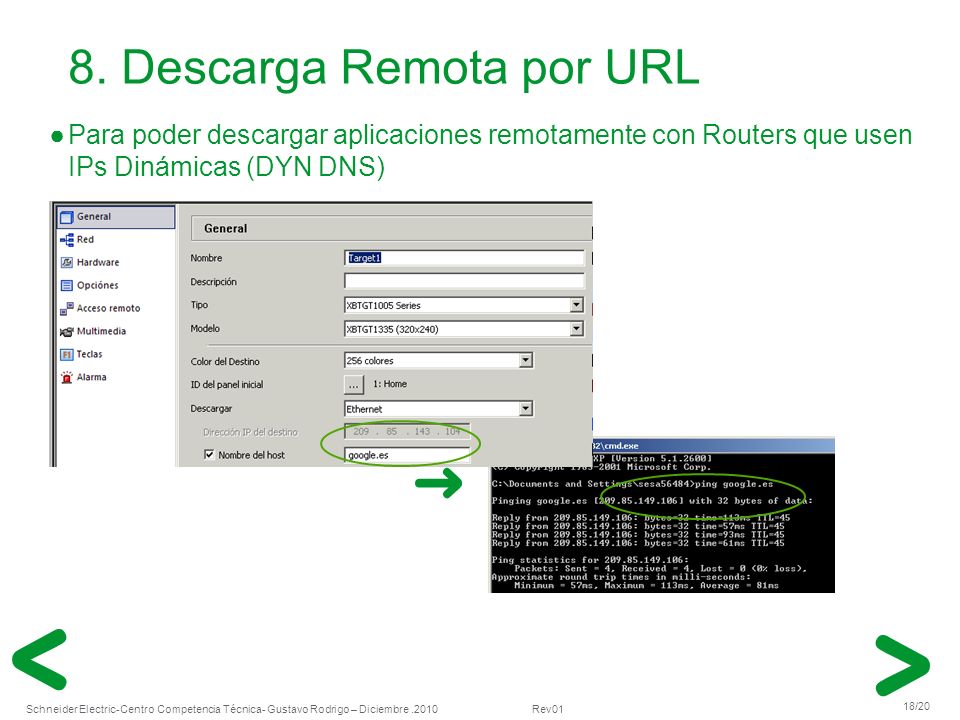

18 Schneider Electric 18/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Para poder descargar aplicaciones remotamente con Routers que usen IPs Dinámicas (DYN DNS) 8. Descarga Remota por URL

19 Schneider Electric 19/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Seguridad en la Transferencia de Proyectos usando LLaves USB externas En VD 5.1 la autenticación de seguridad se aplica en las Transferencias de Proyectos vía Ethernet o vía cable USB En VD 6.0 la autenticación se puede aplicar, además, en las Transferencias vía LLave USB Si la seguridad se habilita entonces el usuario tendrá que introducir un Nombre y un Password antes de que empiece la transferencia del proyecto desde la LLave USB a la máquina destino. Mejora en la seguridad.

20 Schneider Electric 20/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Compatibilidad con SoMachine Vijeo Designer 6.0 es la versión incorporada con SoMachine V3.0 Vijeo Designer 6.0 no puede ser instalado encima de un SoMachine ya instalado

21 Schneider Electric 21/20 -Centro Competencia Técnica- Gustavo Rodrigo – Diciembre.2010 Rev01 Make the most of your energy
