COMPONENTES Y DISPOSITIVOS Marco Antonio FLORES ROSA mfloresr@uni.edu.pe
2

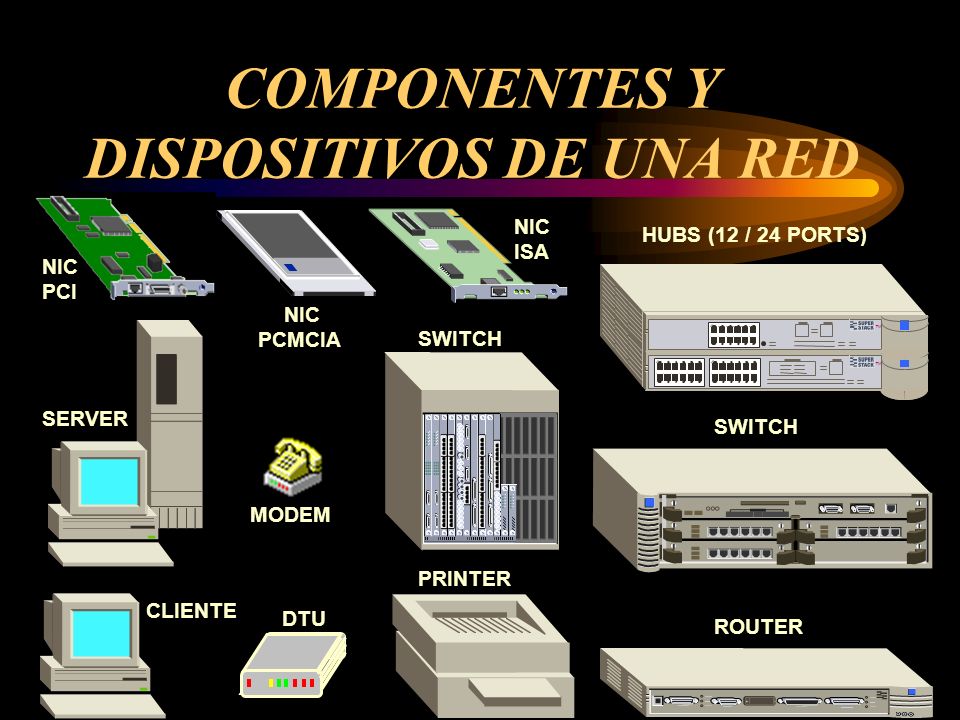

COMPONENTES Y DISPOSITIVOS DE UNA RED ™ ™ NIC PCMCIA HUBS (12 / 24 PORTS) SWITCH ROUTER SERVER CLIENTE PRINTER MODEM DTU NIC ISA NIC PCI
3
Porque usar otros componentes y dispositivos? Extender la longitud de la red. Segmentar la red. Mejorar el rendimiento. Aumentar el número de usuarios. Mayores posibilidades de comunicación
4

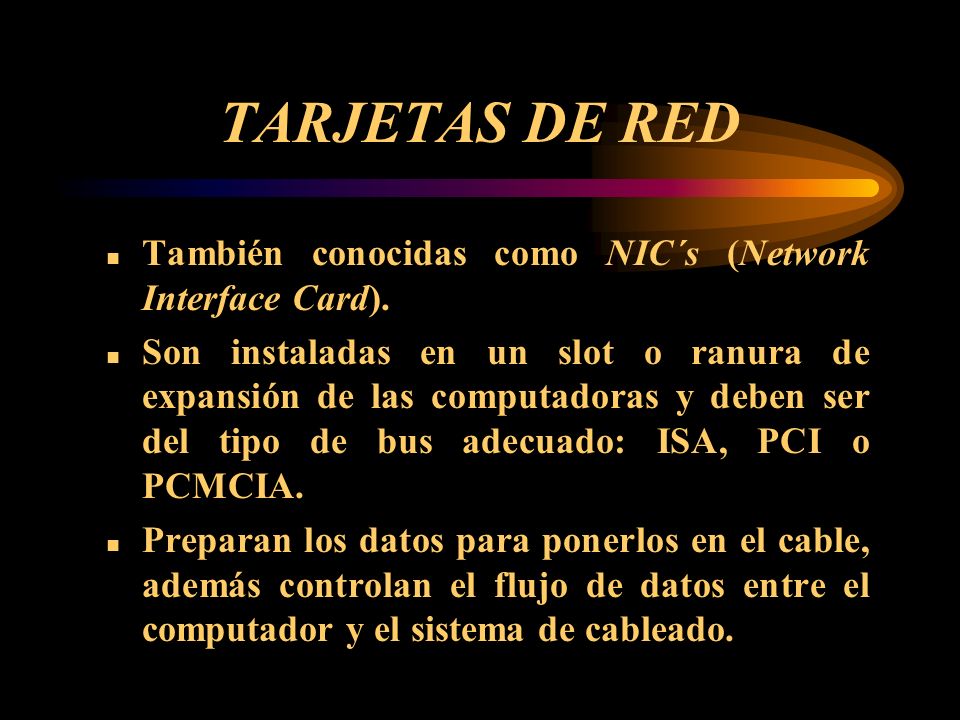

TARJETAS DE RED También conocidas como NIC´s (Network Interface Card). Son instaladas en un slot o ranura de expansión de las computadoras y deben ser del tipo de bus adecuado: ISA, PCI o PCMCIA. Preparan los datos para ponerlos en el cable, además controlan el flujo de datos entre el computador y el sistema de cableado.
5
Función Sirve de interfase entre el computador y el sistema de cableado de la red.
6
Partes
7

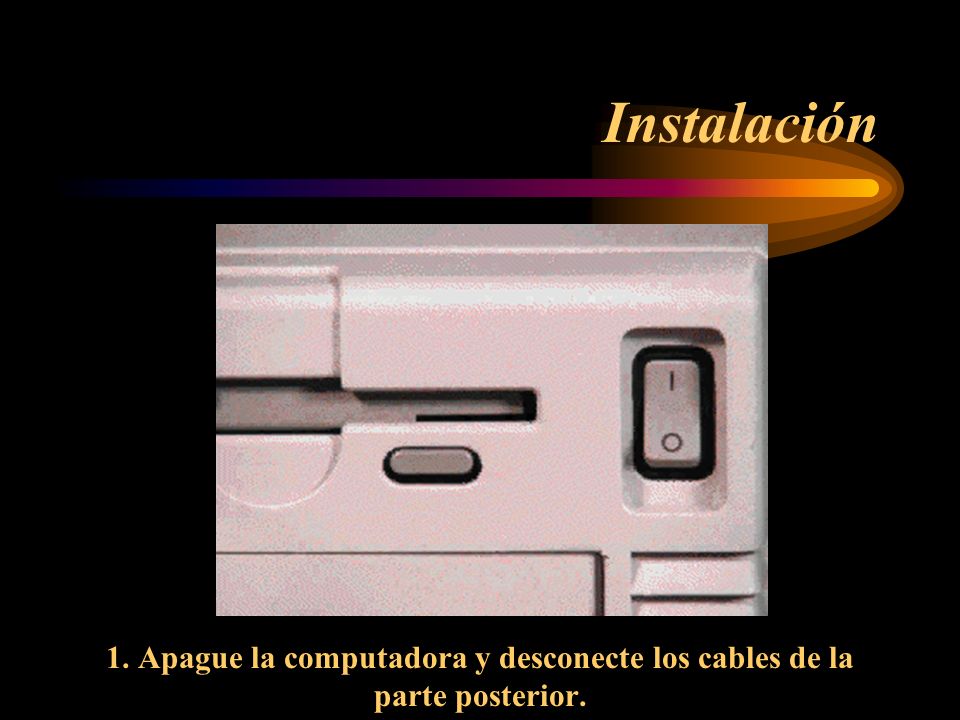

Instalación 1. Apague la computadora y desconecte los cables de la parte posterior.
8
(...) Instalación 2. Quite los tornillos que aseguran la tapa para tener acceso a la parte interna del computador.
9

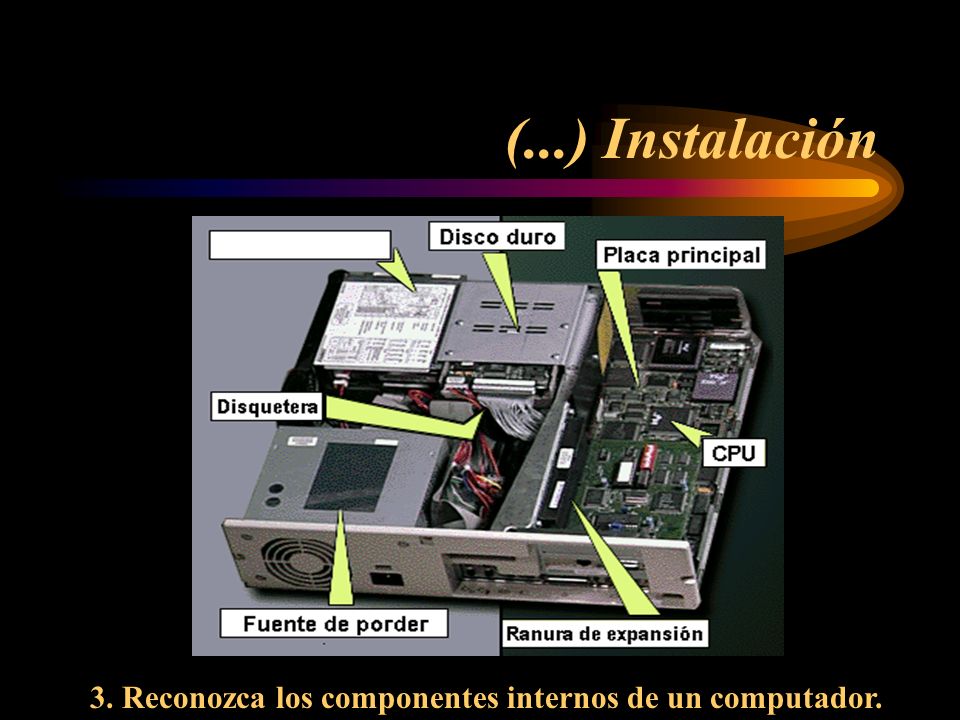

(...) Instalación 3. Reconozca los componentes internos de un computador.
10
(...) Instalación 4. Inserte la tarjeta de red en una ranura libre, coloque la tapa y asegúrela con los tornillos.
11
Opciones de configuración Interrupción (IRQ).- Línea física por la cual la tarjeta de red solicita la atención del procesador. Puerto Base I/O (Port Address).- Canal por el cual circula los datos entre la tarjeta de red y la placa principal del computador. Tipo de TRANSCEIVER.- Interno e externo. DMA (Direct Memory Access).- Canal utilizado por la tarjeta de red para realizar un acceso directo a la memoria de la placa principal. Es opcional.
12
(...) Opciones de Configuración Dirección del BOOT ROM (BOOT ROM Address).- Dirección de la memoria ROM de arranque remoto. Es opcional. Dirección de la memoria compartida (Shared Memory Address).- Dirección inicial de la memoria utilizada como buffer. Es opcional.
13

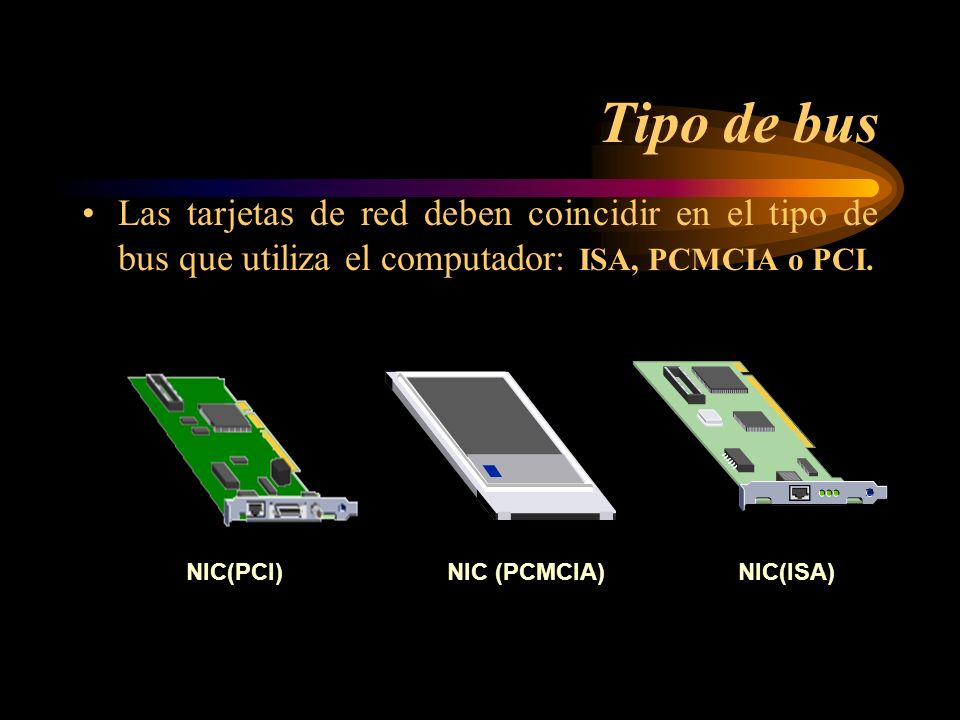

Tipo de bus Las tarjetas de red deben coincidir en el tipo de bus que utiliza el computador: ISA, PCMCIA o PCI. NIC (PCMCIA)NIC(ISA)NIC(PCI)
14
Tipo de conector Las tarjetas con los tres tipos de conectores son conocidas como tarjetas Combo. Deben utilizar el tipo de cable y conector correcto. BNC para cable coaxial delgado. RJ-45 para cable de pares trenzados. AUI para ser usado con un transceiver externo.
15
Remote Wake Up Encendido (Wake Up) desde una estación central de administración. Permite la actualización de sistemas y aplicaciones de forma remota. Elimina el tiempo de downloads o backups.
16
TRANSCEIVERS Dispositivos encargados de colocar/recibir las señales en/de el medio de comunicación. Es la conjunción de Transmisor-Receptor (TRANSceiver-reCEIVER). Pueden internos o externos. Si usa cable coaxial delgado o UTP, use el transceiver interno de la tarjeta de red; en otro caso debe utilizar un transceiver externo.
17

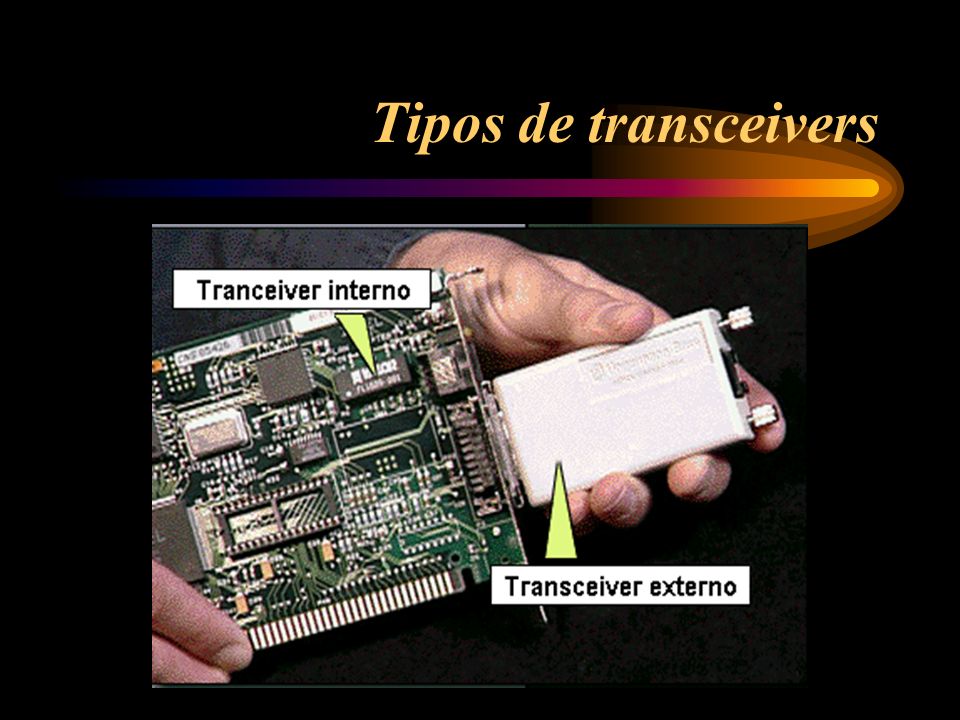

Tipos de transceivers
18

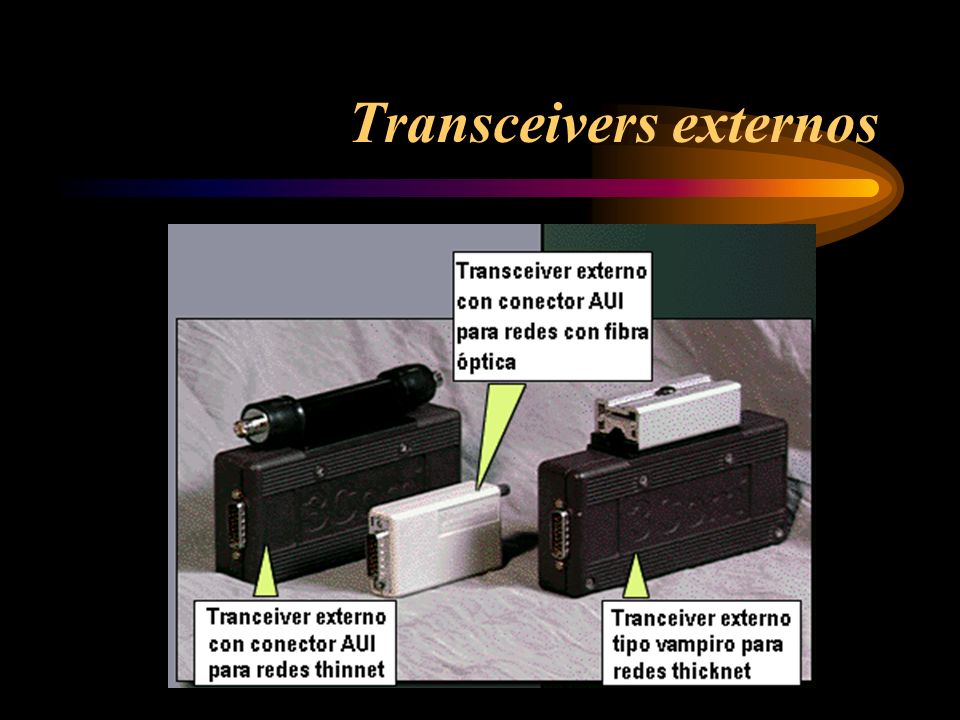

Transceivers externos
19
REPETIDOR Enlaza dos segmento físicos de red que operan a la misma velocidad usando el mismo método de acceso. Regeneran la señal, por lo que el ancho de banda se divide entre todos los puertos activos. Es independiente de los protocolos usados para intercambiar información. Usan la regla 5-4-3 Opera en la capa 1 del Modelo OSI.
20
Funcionamiento
21

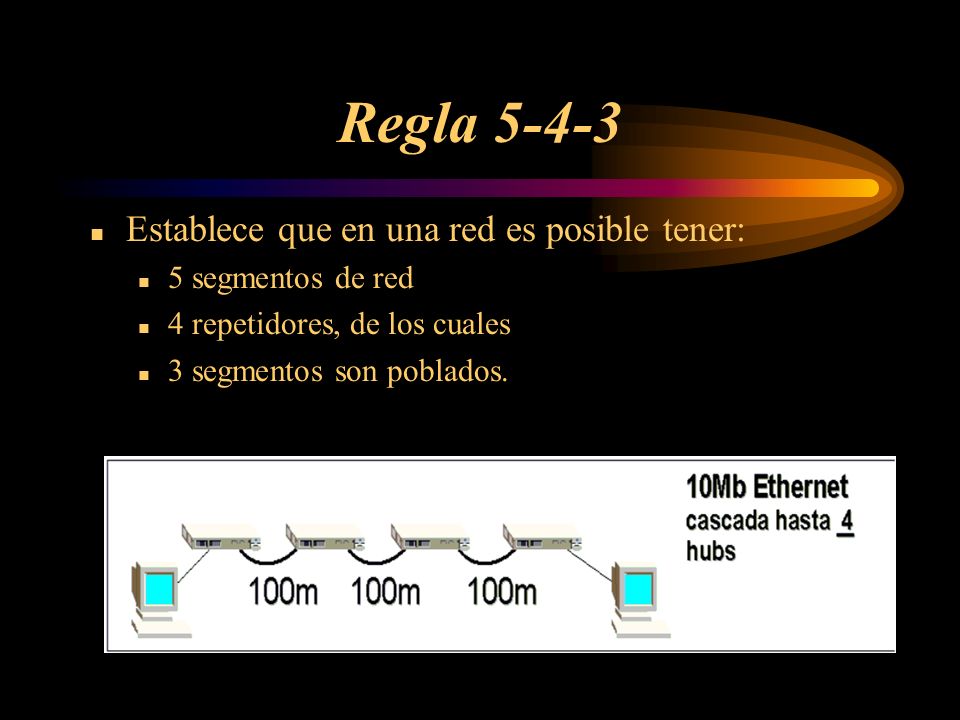

Regla 5-4-3 Establece que en una red es posible tener: 5 segmentos de red 4 repetidores, de los cuales 3 segmentos son poblados.
22

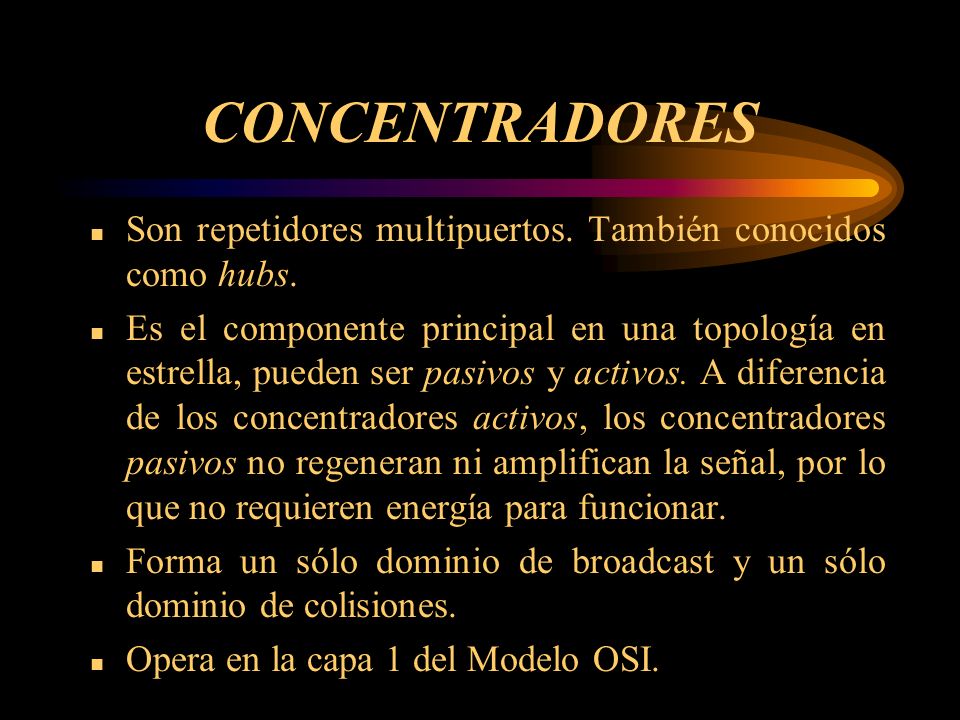

CONCENTRADORES Son repetidores multipuertos. También conocidos como hubs. Es el componente principal en una topología en estrella, pueden ser pasivos y activos. A diferencia de los concentradores activos, los concentradores pasivos no regeneran ni amplifican la señal, por lo que no requieren energía para funcionar. Forma un sólo dominio de broadcast y un sólo dominio de colisiones. Opera en la capa 1 del Modelo OSI.
23

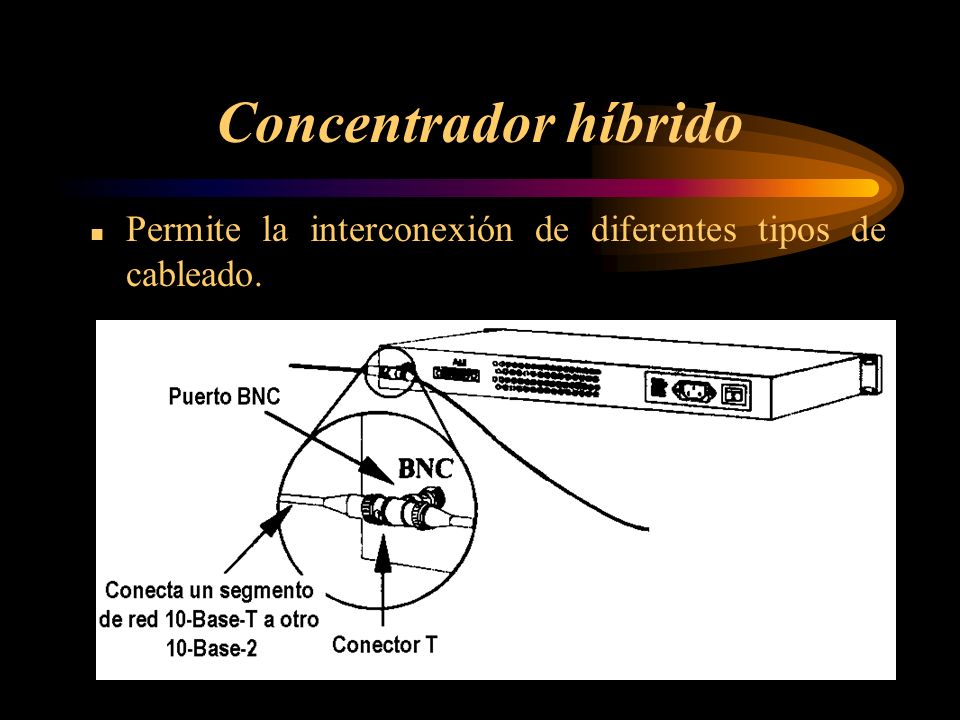

Concentrador híbrido Permite la interconexión de diferentes tipos de cableado.
24
Hubs apilados Requiere de un cable especial proporcionado por el fabricante.
25
Hubs en cascada Se requiere de un puerto de MDI (también llamado UPLINK) o de un cable crossover.
26
Hubs en bus con cable coaxial delgado Se unen en bus como si se tratara de computadoras.
27
Hubs en bus con cable coaxial grueso Se unen usando un transceiver.
28

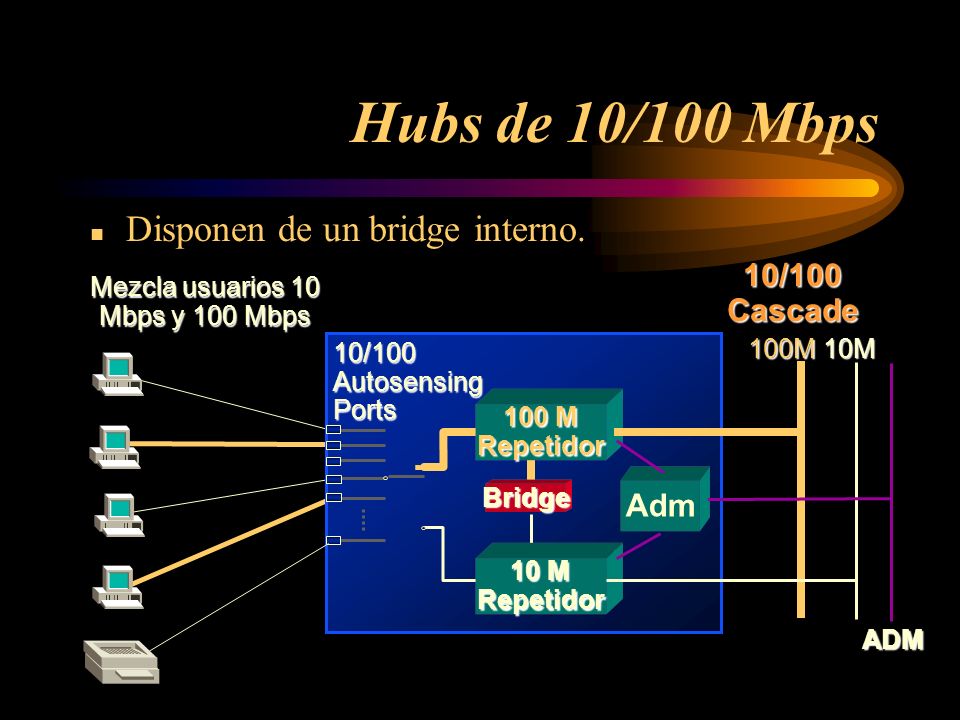

Hubs de 10/100 Mbps Disponen de un bridge interno.10/100Cascade 100M 100M Bridge 10/100 Autosensing Ports 10M 10 M Repetidor 100 M Repetidor Mezcla usuarios 10 Mbps y 100 Mbps Adm ADM ADM
29

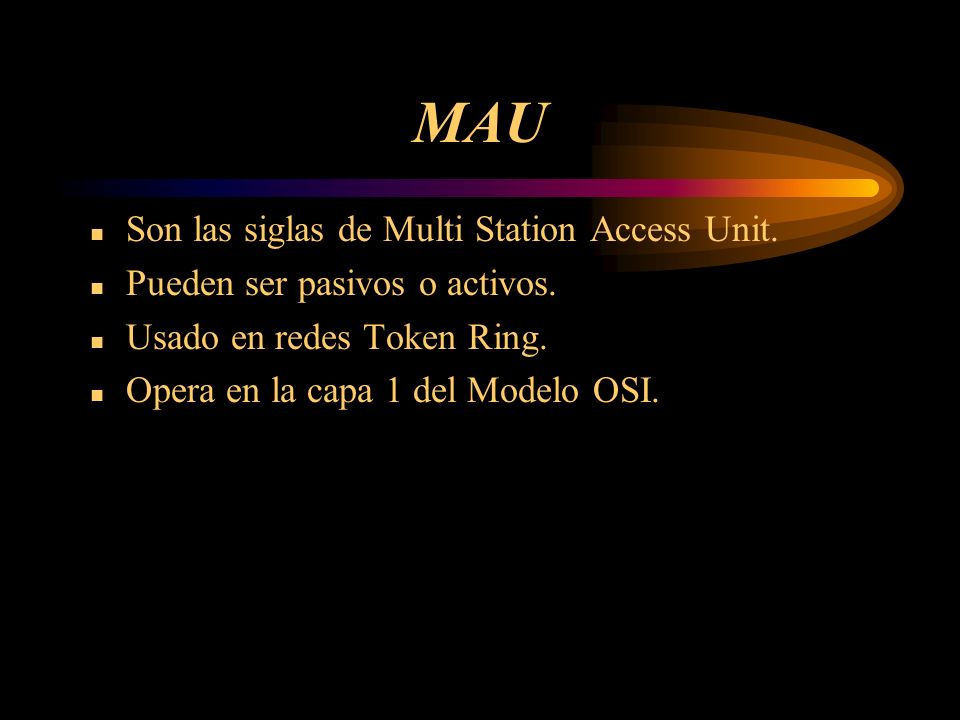

MAU Son las siglas de Multi Station Access Unit. Pueden ser pasivos o activos. Usado en redes Token Ring. Opera en la capa 1 del Modelo OSI.
30
MAU
31

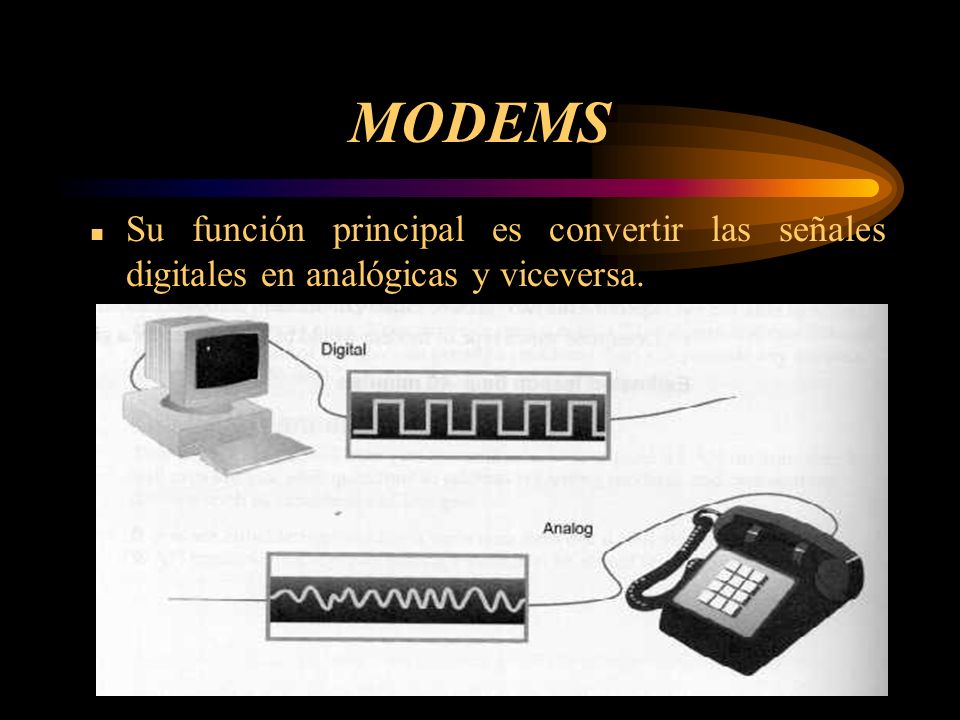

MODEMS Su función principal es convertir las señales digitales en analógicas y viceversa.
32

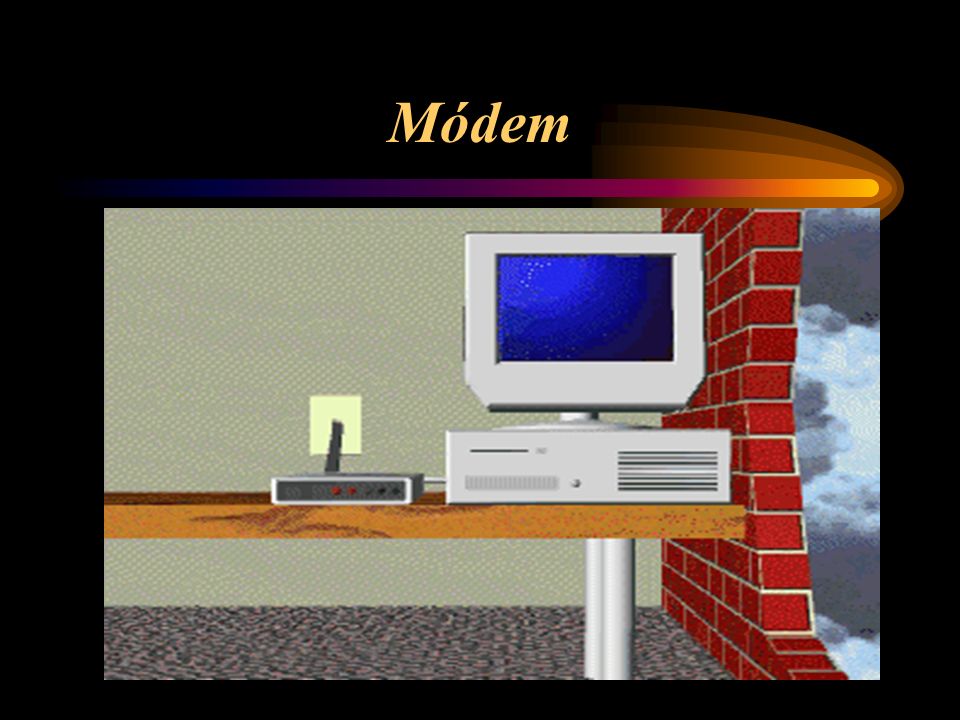

Módem
33

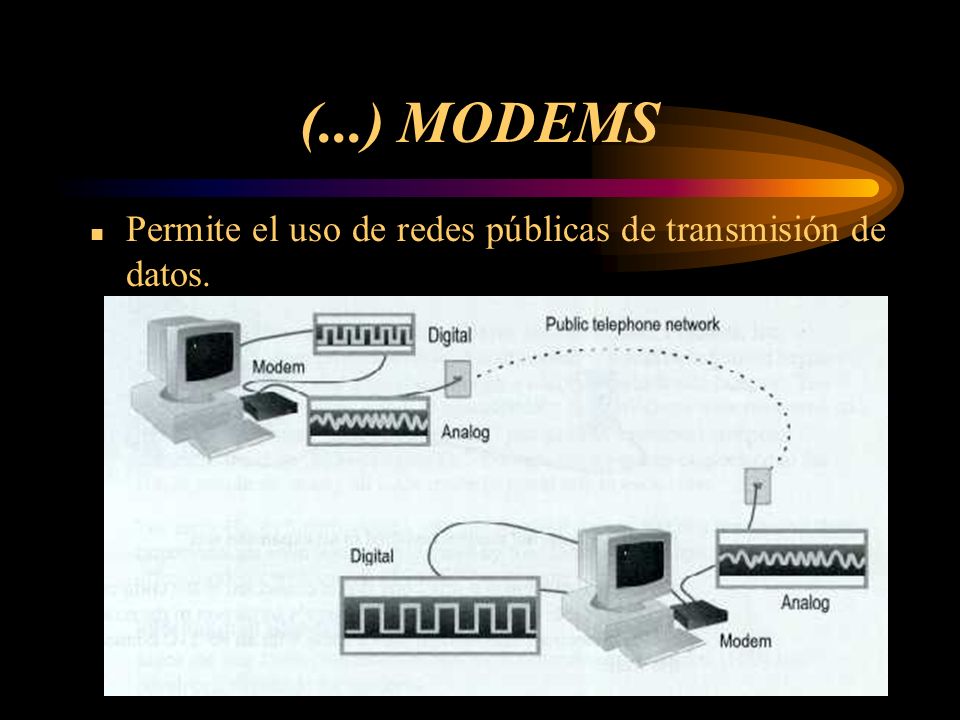

(...) MODEMS Permite el uso de redes públicas de transmisión de datos.
34
Módem
35

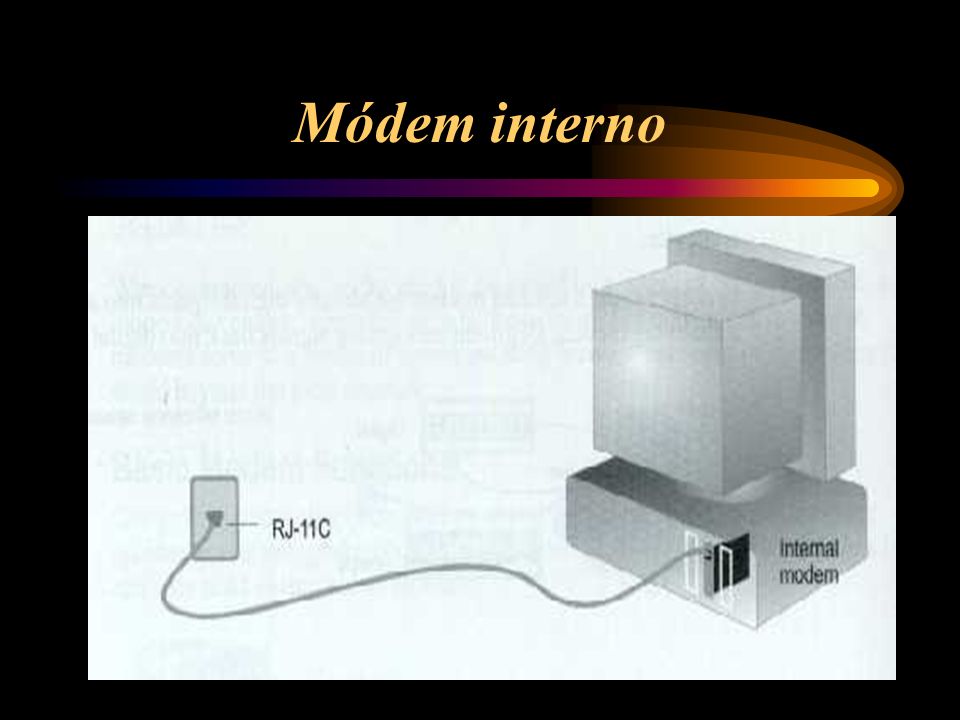

Módem interno
36
(...) Módem interno
37

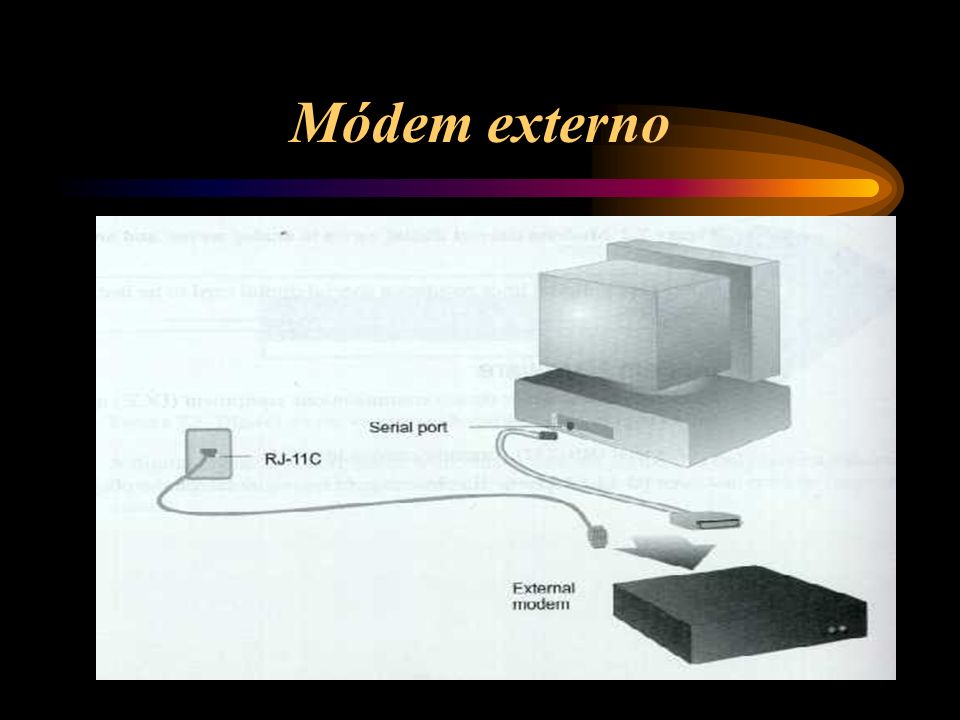

Módem externo
38

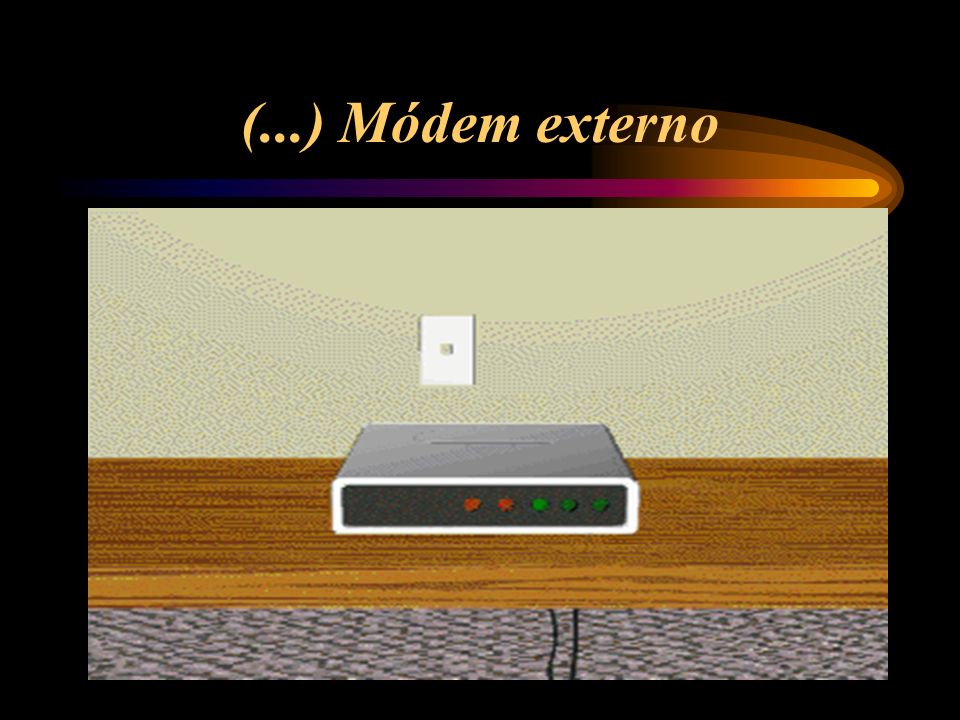

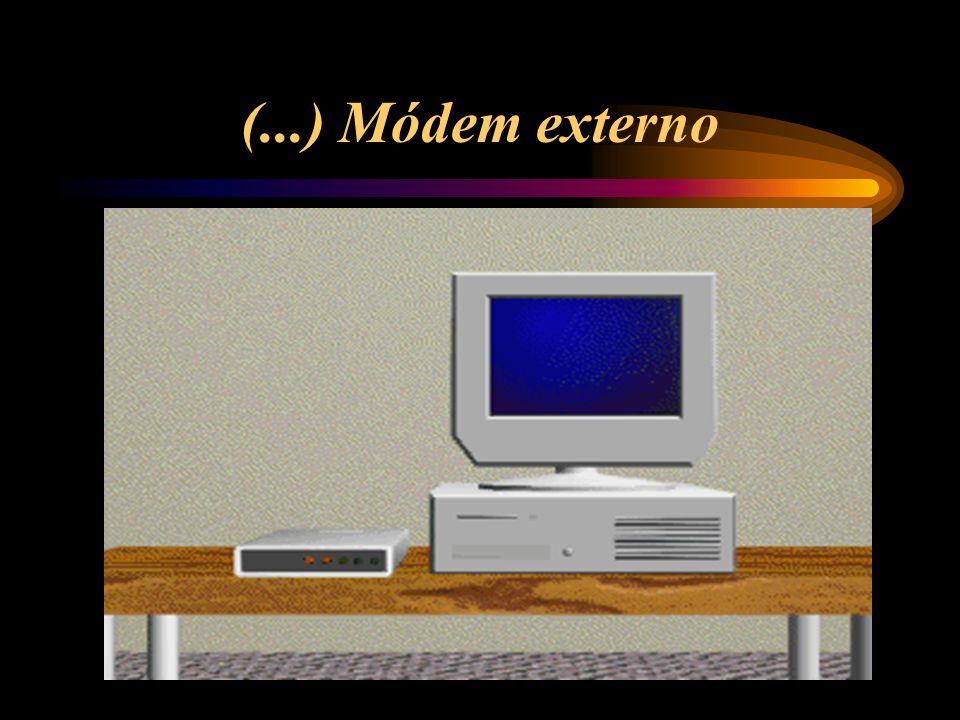

(...) Módem externo
40
Módem asíncronos y síncronos
41

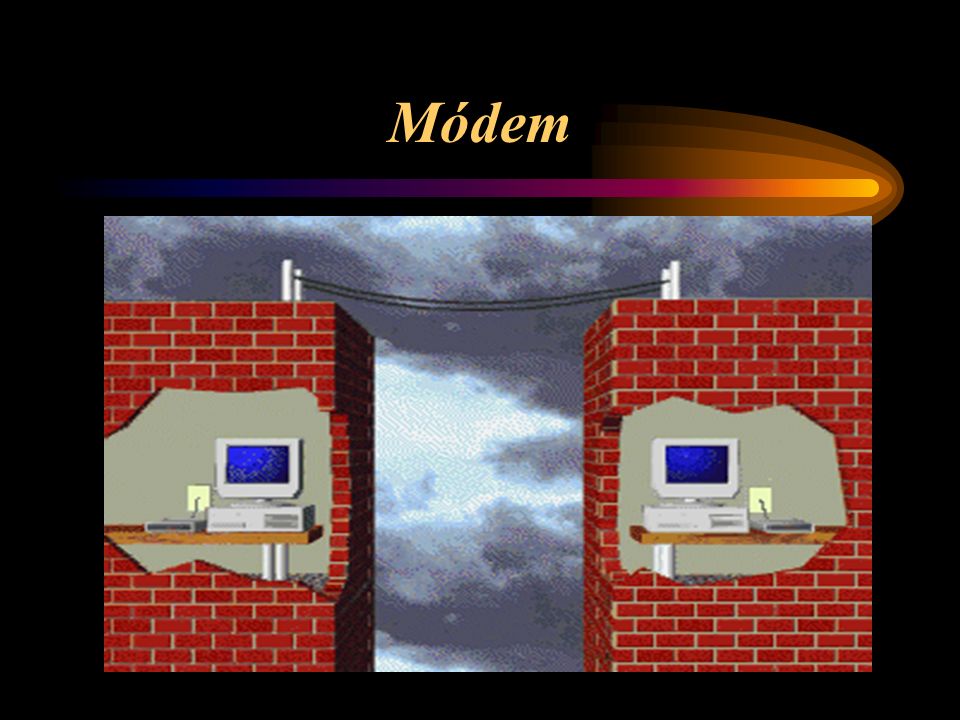

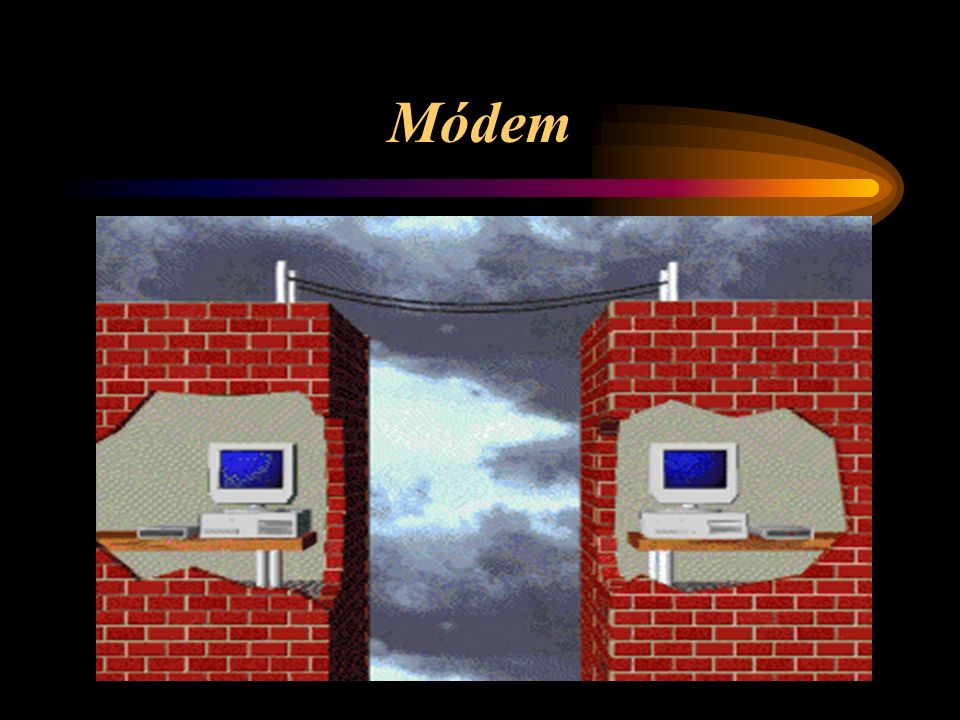

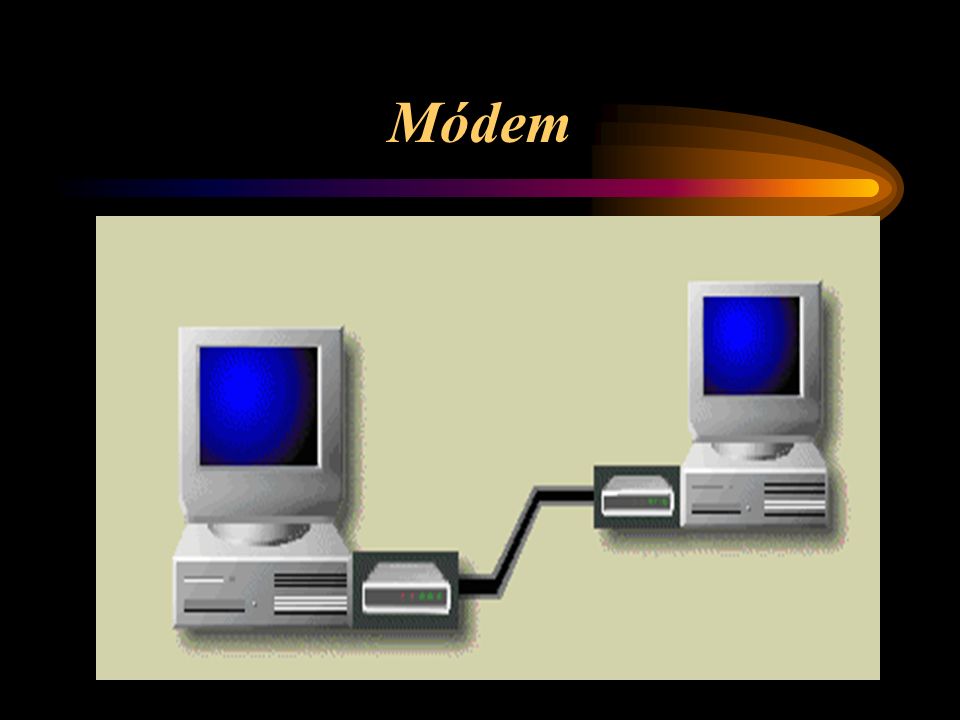

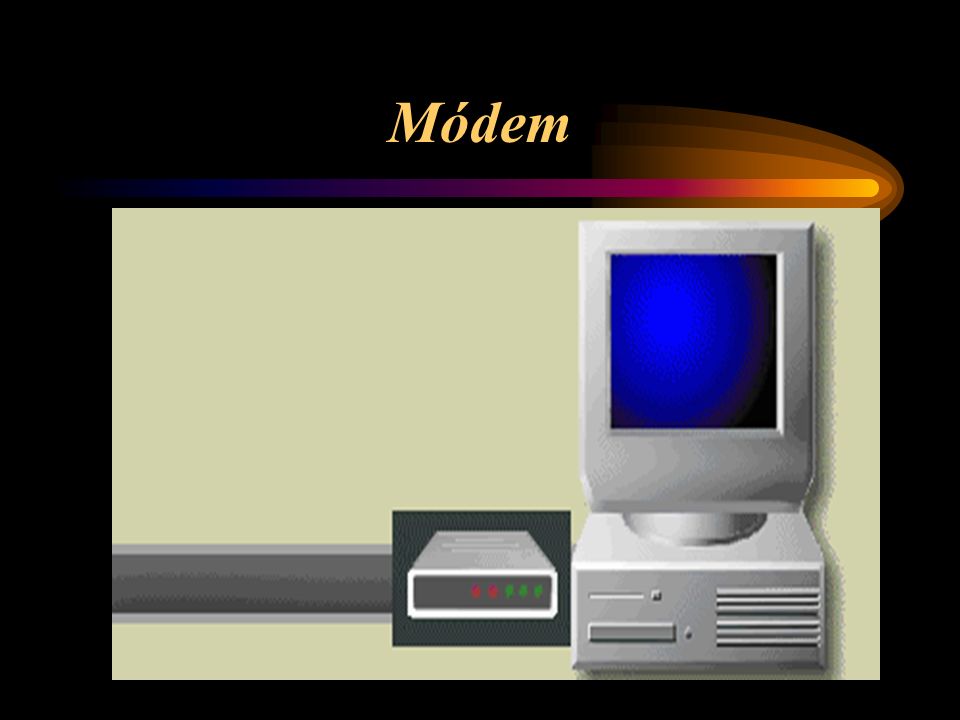

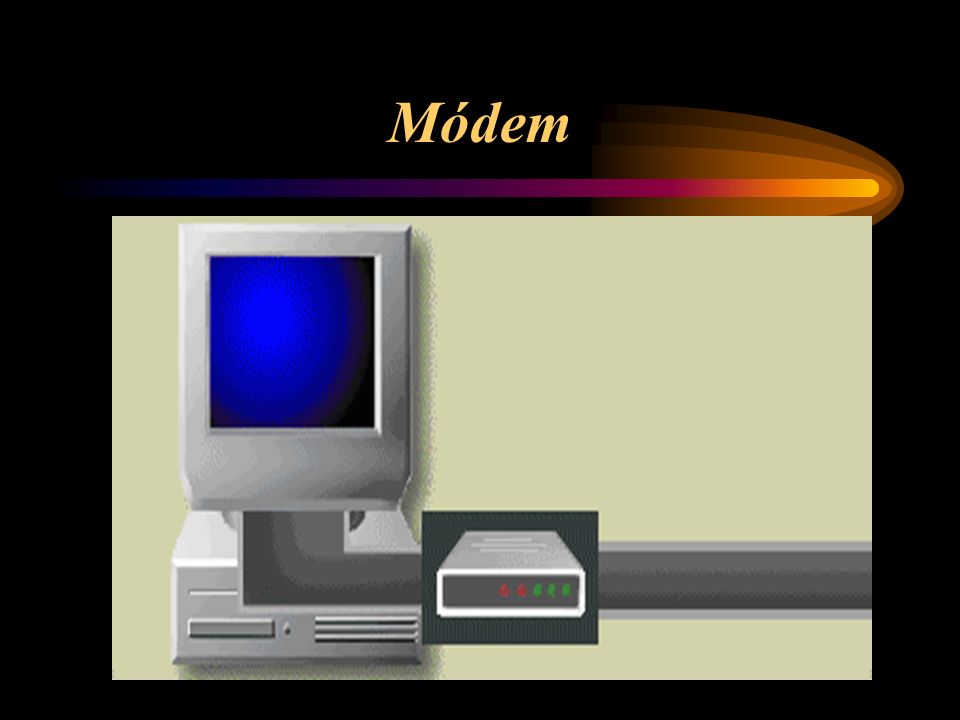

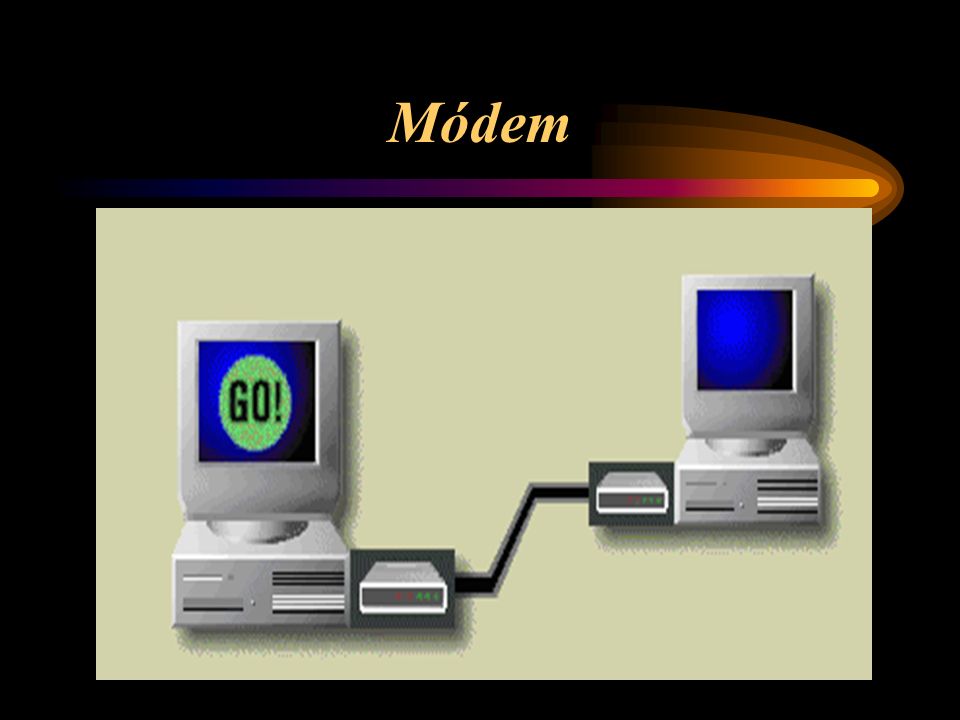

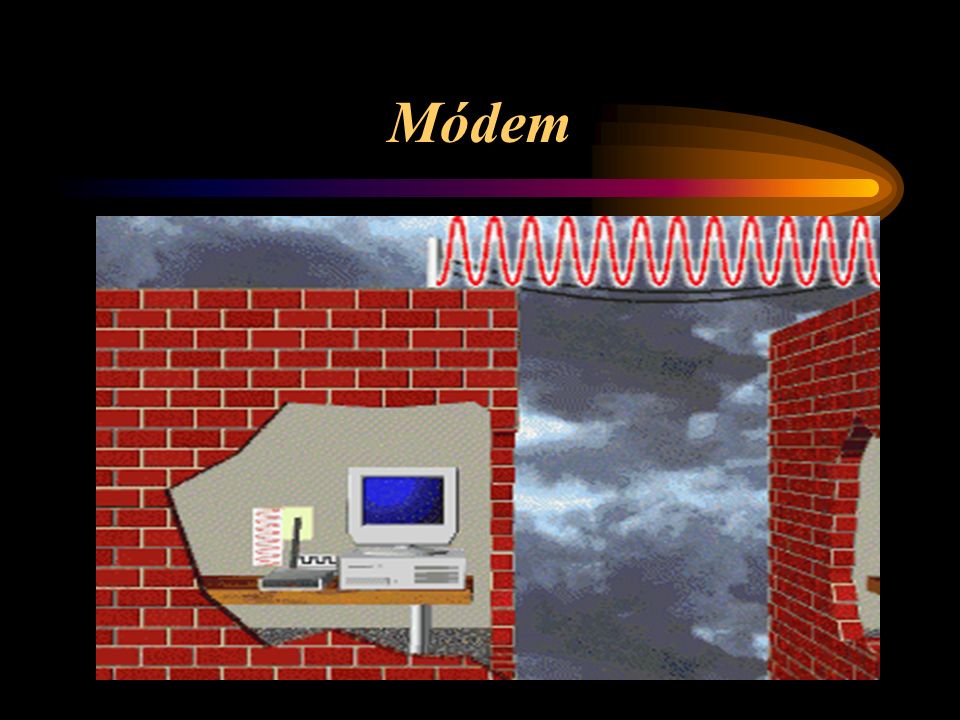

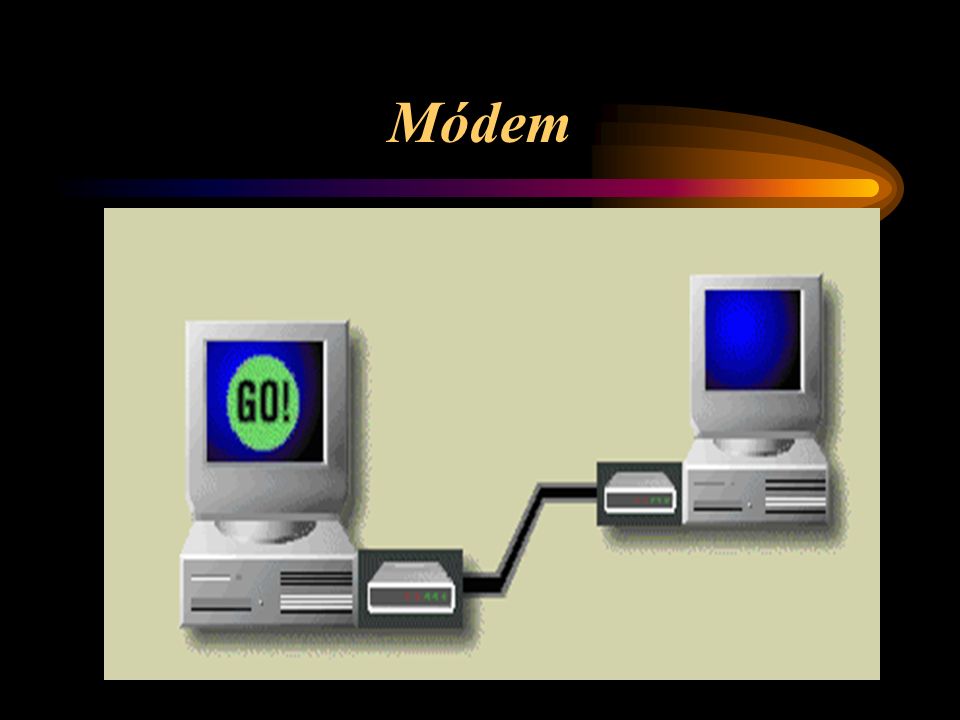

Módem
49
BRIDGE Une dos redes similares. Se usa para segmentar la red con el fin de reducir el tráfico. Reduce el cuello de botella producido por el excesivo número de estaciones en un segmento de red creando tablas de ruteo. Opera en la subcapa MAC de la capa 2 del Modelo OSI.
50

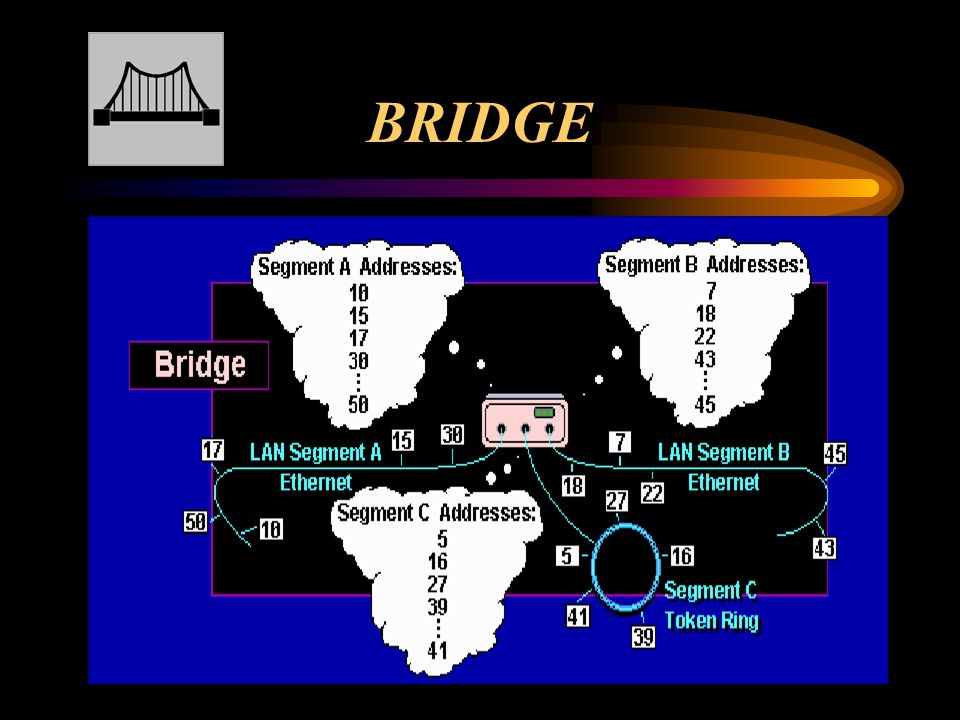

BRIDGE
51
SWITCH Se trata de un bridge multipuerto. Forma un sólo dominio de broadcast y separa los dominios de colisiones. Conecta las redes LAN en la subcapa MAC (de la capa 2 del Modelo OSI ). Conecta diferentes medios de transmisión. Aisla eléctricamente los segmentos de red. Almacena y envía tramas. Es independiente del protocolo.
52

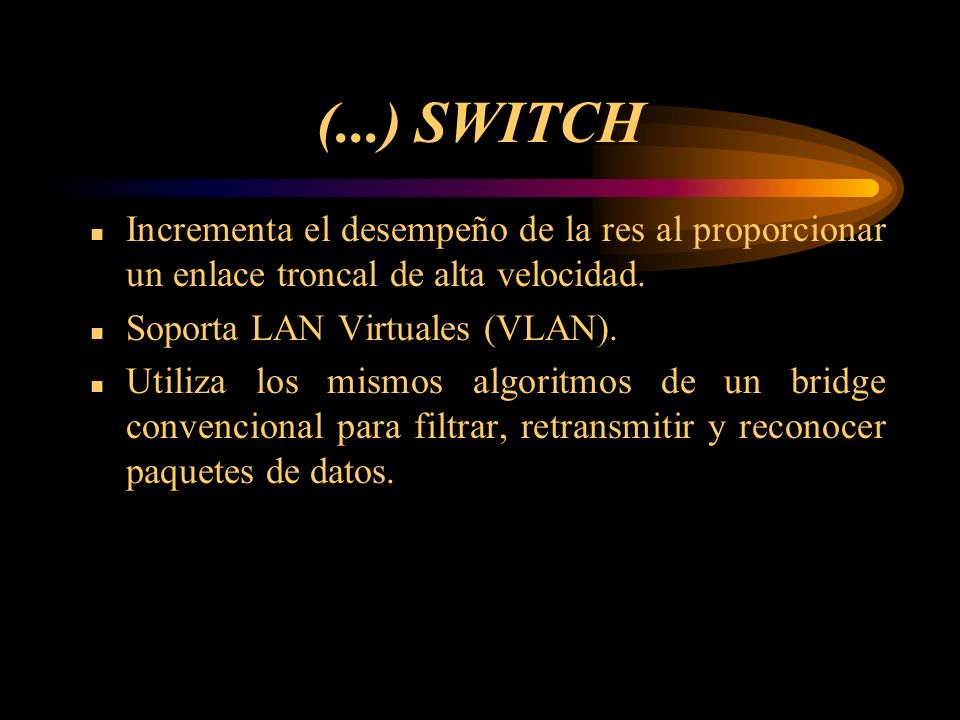

(...) SWITCH Incrementa el desempeño de la res al proporcionar un enlace troncal de alta velocidad. Soporta LAN Virtuales (VLAN). Utiliza los mismos algoritmos de un bridge convencional para filtrar, retransmitir y reconocer paquetes de datos.
53

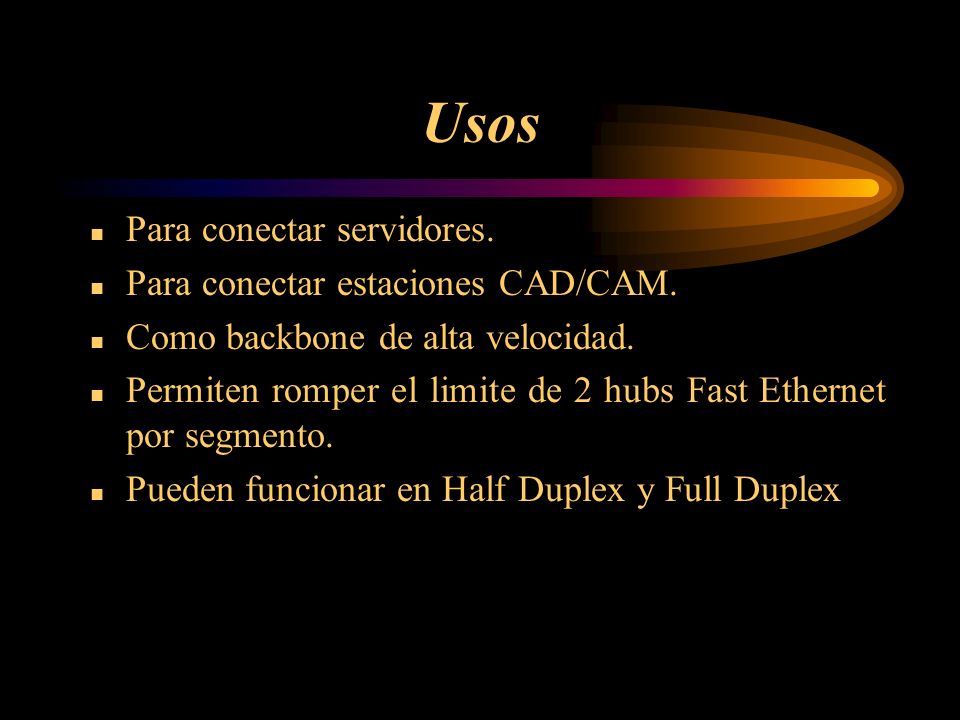

Usos Para conectar servidores. Para conectar estaciones CAD/CAM. Como backbone de alta velocidad. Permiten romper el limite de 2 hubs Fast Ethernet por segmento. Pueden funcionar en Half Duplex y Full Duplex
54
Virtual LAN (VLAN) En una red tradicional, un hub une todas las estaciones. Si dos estaciones transmite a la vez se produce una colisión. Para evitar las colisiones se puede usar un bridge o un switch, estos dispositivos no retransmiten las colisiones pero permiten broadcast y multicast. El router previene el broadcast y el multicast. El área donde se confina el broadcast y multicast se conoce como dominio de broadcast o simplemente LAN.
55
Ventajas de la VLAN Mejora le performance: Reduce el broadcast y el multicast innecesario. Usa switchs y reduce el uso de ruteadores. Creación de grupos de trabajo virtuales. Una VLAN permite crear equipos de trabajo entre personas ubicadas en cualquier parte de la red. Simplifica la administración: Los usuarios pueden trasladarse a cualquier punto de la red y mantiene su configuración. Mejora la seguridad.
56

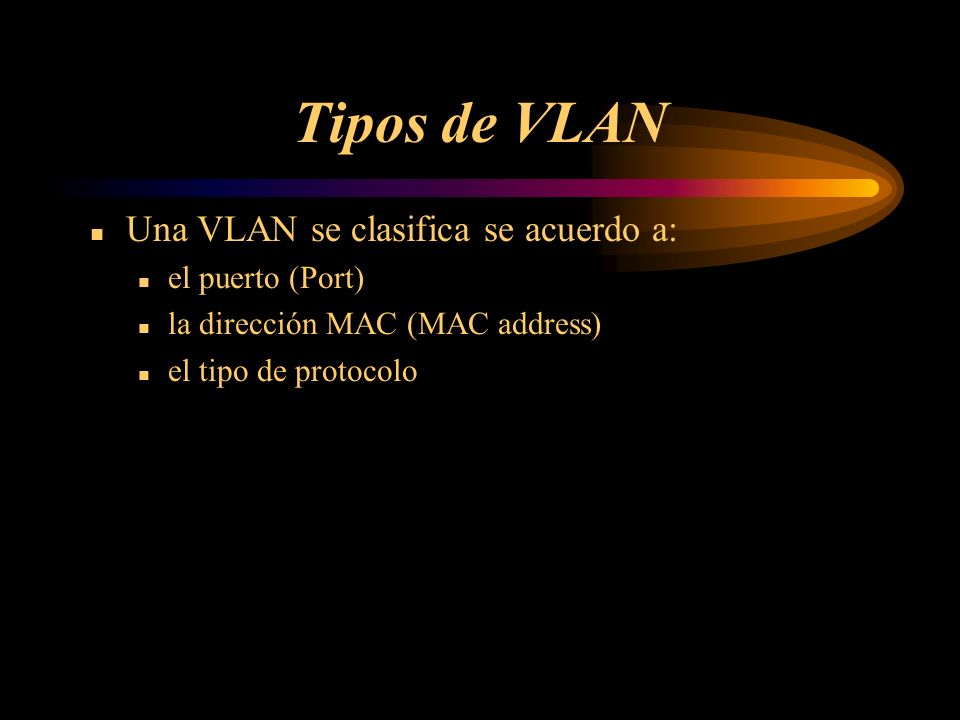

Tipos de VLAN Una VLAN se clasifica se acuerdo a: el puerto (Port) la dirección MAC (MAC address) el tipo de protocolo
57
ROUTER También se les conoce como ruteadores o encaminadores. Forma dominios de broadcast y de colisiones totalmente independientes. Es dependiente del protocolo de comunicaciones. Es posible rutear más de un protocolo. Maneja tablas de ruteo estáticas y dinámicas. No es transparente a las estaciones. Se usa para conectar redes locales y remotas.
58

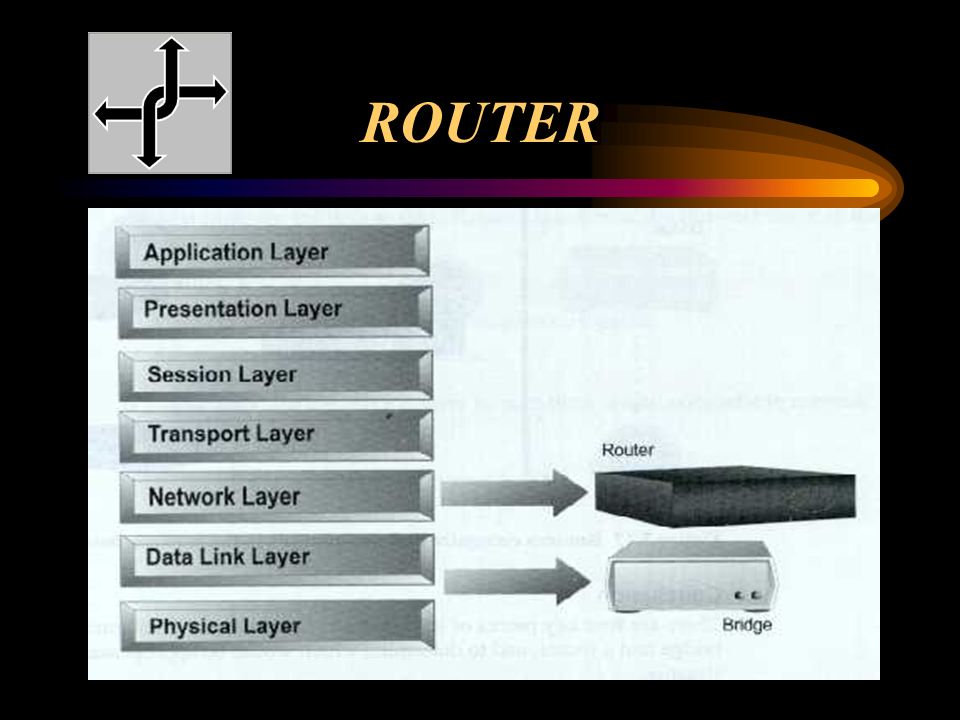

ROUTER
59

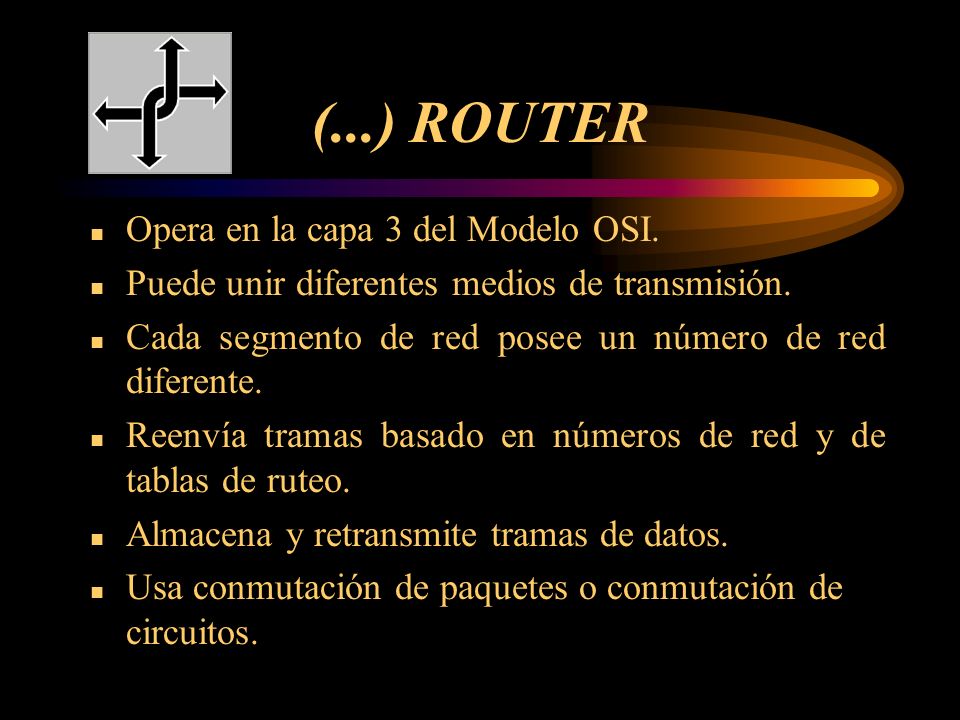

(...) ROUTER Opera en la capa 3 del Modelo OSI. Puede unir diferentes medios de transmisión. Cada segmento de red posee un número de red diferente. Reenvía tramas basado en números de red y de tablas de ruteo. Almacena y retransmite tramas de datos. Usa conmutación de paquetes o conmutación de circuitos.
60

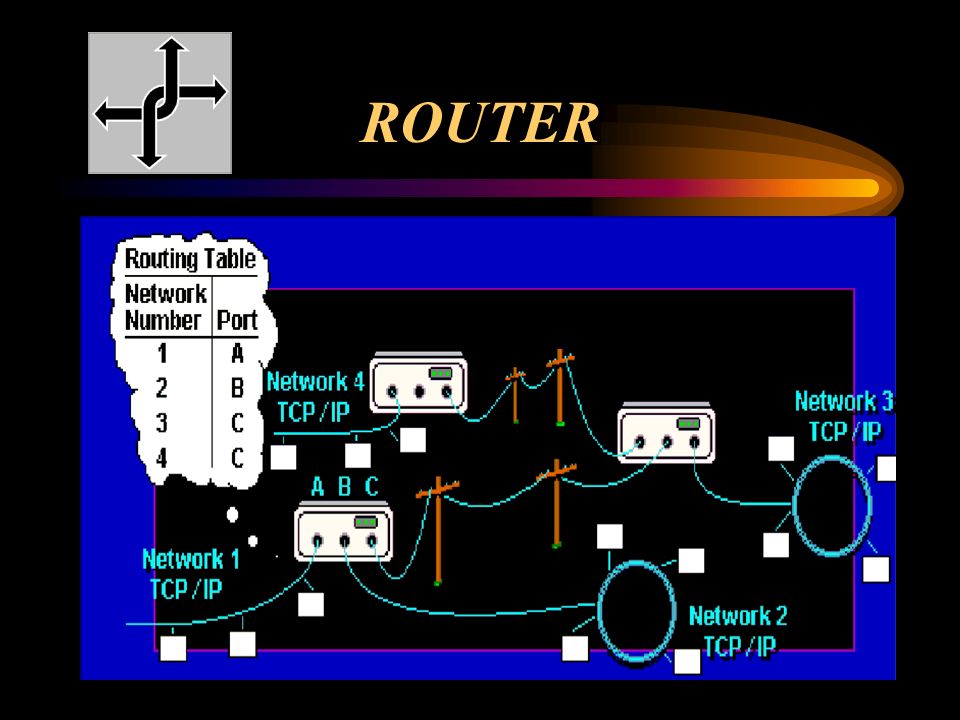

ROUTER
61

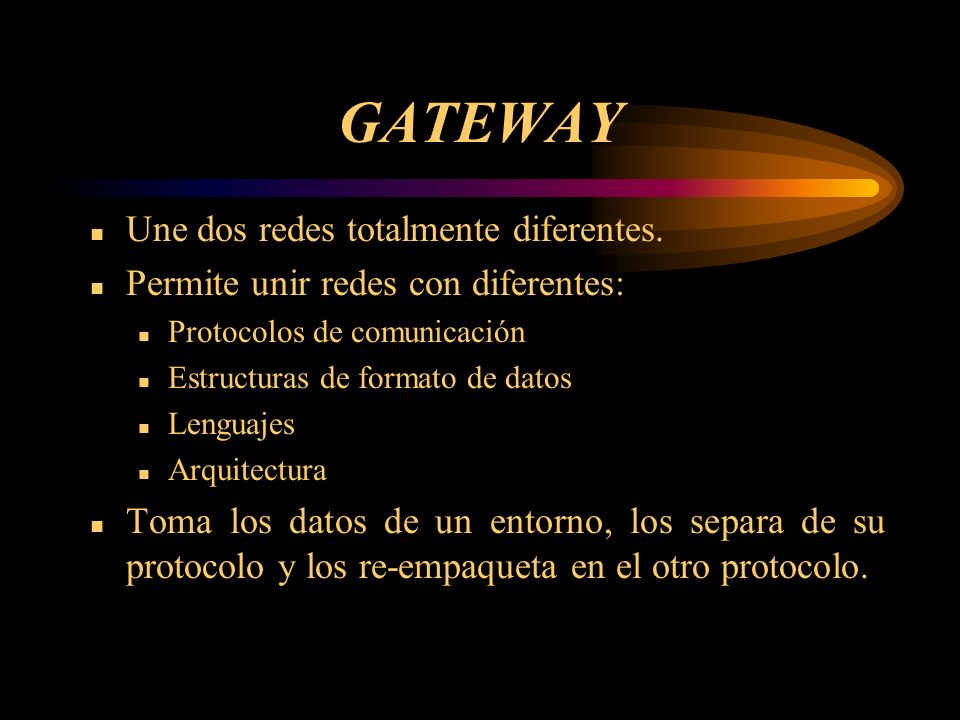

GATEWAY Une dos redes totalmente diferentes. Permite unir redes con diferentes: Protocolos de comunicación Estructuras de formato de datos Lenguajes Arquitectura Toma los datos de un entorno, los separa de su protocolo y los re-empaqueta en el otro protocolo.
62

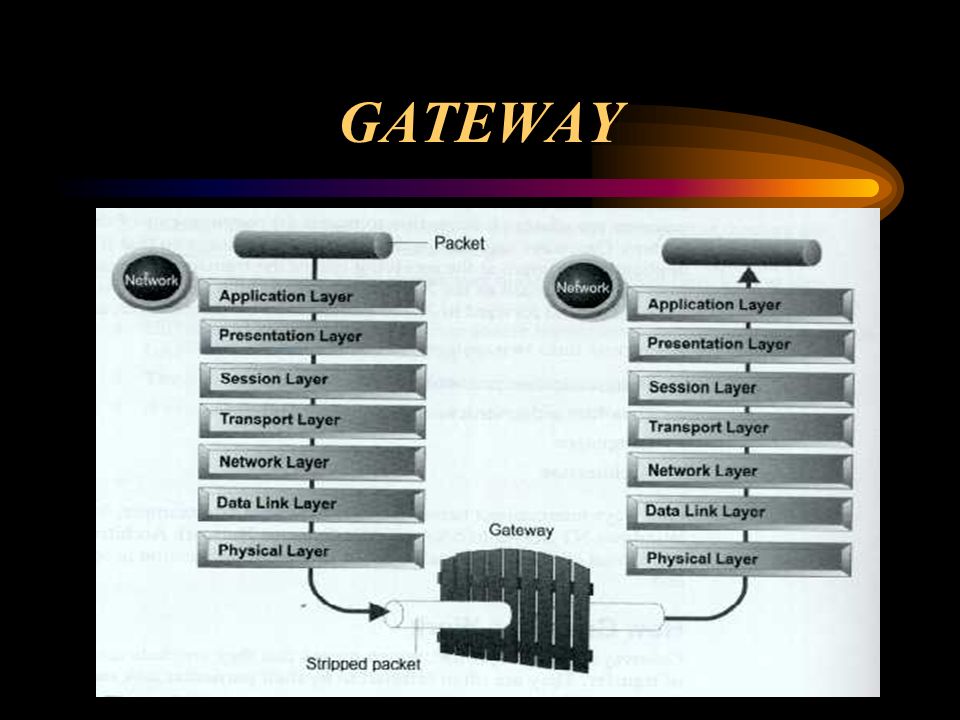

GATEWAY
64
Resumen y Preguntas
