Suministro y Almacenamiento de Agua Potable

Presentación del tema: "Suministro y Almacenamiento de Agua Potable"— Transcripción de la presentación:

1 Suministro y Almacenamiento de Agua Potable

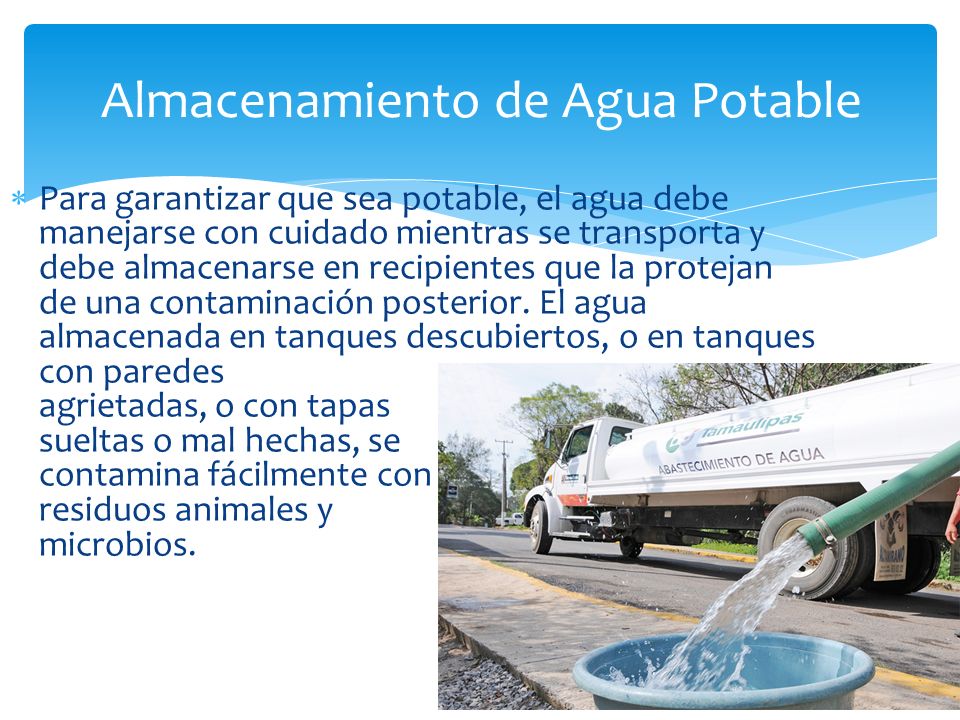

2 Almacenamiento de Agua Potable
Para garantizar que sea potable, el agua debe manejarse con cuidado mientras se transporta y debe almacenarse en recipientes que la protejan de una contaminación posterior. El agua almacenada en tanques descubiertos, o en tanques con paredes agrietadas, o con tapas sueltas o mal hechas, se contamina fácilmente con residuos animales y microbios.

3 Suministro de Agua Potable
Se denomina agua potable o agua para el consumo humano, al agua que puede ser consumida sin restricción debido a que, gracias a un proceso de purificación, no representa un riesgo para la salud. El término se aplica al agua que cumple con las normas de calidad promulgadas por las autoridades locales e internacionales.

4 Sistema de Distribución

5 Sistema de Distribución
La línea de distribución se inicia en el tanque de agua tratada. Estaciones de bombeo; Tuberías principales, secundarias y terciarias; Tanques de almacenamiento intermediarios; Válvulas que permitan operar la red, y sectorizar el suministro en casos excepcionales, como son: en casos de rupturas y en casos de emergencias por escasez de agua; Dispositivos para macro y micro medición. Se utiliza para ello uno de los diversos tipos de medidores de volumen; Derivaciones domiciliares.

6

7

8 ANTECEDENTES HISTORICOS
Los seres humanos han almacenado y distribuido el agua durante siglos. En la época en que el hombre era cazador y recolector el agua utilizada para beber era agua del río. Cuando se producían asentamientos humanos de manera continuada estos siempre se producen cerca de lagos y ríos. Cuando no existen lagos y ríos las personas aprovechan los recursos de agua subterráneos que se extrae mediante la construcción de pozos. Cuando la población humana comienza a crecer de manera extensiva, y no existen suficientes recursos disponibles de agua, se necesita buscar otras fuentes diferentes de agua.

9 Hace aproximadamente 7000 años en Jericó Israel,  el agua almacenada en los pozos se utilizaba como fuente de recursos de agua, además se empezó a desarrollar los sistemas de transporte y distribución del agua.

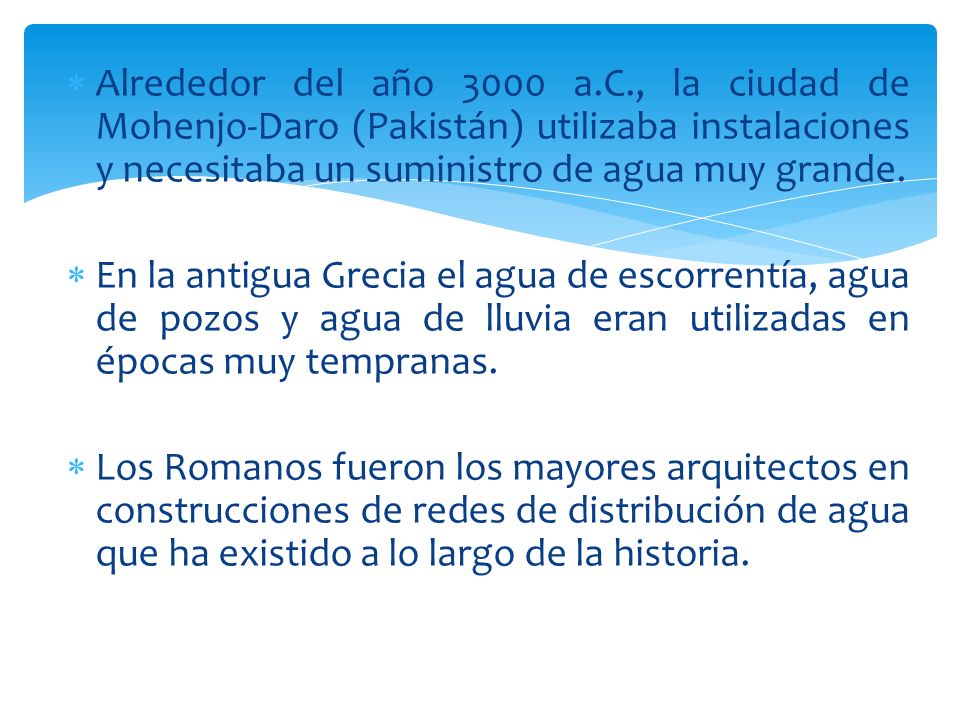

10 Alrededor del año 3000 a.C., la ciudad de Mohenjo-Daro (Pakistán) utilizaba instalaciones y necesitaba un suministro de agua muy grande. En la antigua Grecia el agua de escorrentía, agua de pozos y agua de lluvia eran utilizadas en épocas muy tempranas. Los Romanos fueron los mayores arquitectos en construcciones de redes de distribución de agua que ha existido a lo largo de la historia.

11 El primer sistema de suministro de agua potable a una ciudad completa fue construido en Paisley, Escocia, alrededor del año 1804 por John Gibb. En tres años se comenzó a transportar agua filtrada a la ciudad de Glasgow. En 1806 Paris empieza a funcionar la mayor planta de tratamiento de agua. En 1827 el ingles James Simplón construye un filtro de arena para la purificación del agua potable.

12 Tipos de Elementos Para Almacenar Agua en Edificios
El sistema de abastecimiento más común es la red de distribución alimentada por un distribuidor público o en ciertos casos por distribuidores particulares o bien un distribuidor mixto. Sistema de abastecimiento de agua directo. Alimentación red-tinaco (por gravedad). Sistema de abastecimiento de agua por presión. Tanques elevados ( tinacos). Tanques subterráneos ( cisternas).

13

14 SISTEMAS DE ABASTECIMIENTO
El sistema de suministro de agua potable es un procedimiento de obras, de ingeniería que con un conjunto fuentes de abastecimiento, captaciones, estructuras de almacenamiento y regularización, tuberías y tomas domiciliarias, se suministra el agua potable de las fuentes hasta los hogares y edificios de una ciudad, municipio o área rural comparativamente concentrada.

15 Los sistemas de agua para edificios son variables y dependen de los factores siguientes:
Presión en la red pública de agua o fuente de abastecimiento. Tipo de aparatos sanitarios a ser conectados. Forma y altura del edificio.

16 Podemos obtener agua potable de varias formas o sistemas de abastecimiento, como son:
Agua de lluvia almacenada en aljibes. Depósito destinado a guardar agua potable, procedente de: Agua proveniente de manantiales naturales. Agua subterránea. Agua superficial. Proveniente de ríos, arroyos, embalses o lagos naturales.

17

18 SISTEMAS DE ABASTO DE EDIFICIOS
Los sistemas que se utilizan para abastecer a un edificio, se pueden clasificar de la siguiente forma: Sistemas de abastecimiento directo Sistemas de abastecimiento por gravedad Sistemas de abastecimiento combinado Sistemas de abastecimiento por presión

19

20

21

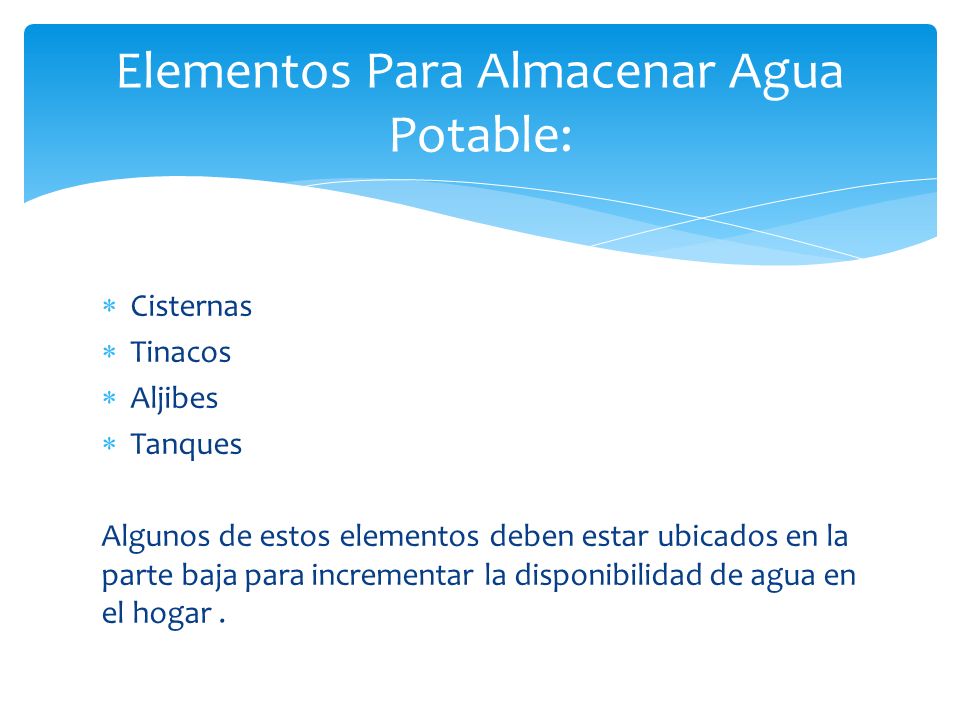

22 Elementos Para Almacenar Agua Potable:
Cisternas Tinacos Aljibes Tanques Algunos de estos elementos deben estar ubicados en la parte baja para incrementar la disponibilidad de agua en el hogar .

23 Cisterna Prefabricada
Esta fabricada de una sola pieza de polietileno de alta tecnología que garantiza su impermeabilidad. Evita fugas por lo que el agua se mantiene limpia La calidad de los materiales impide que se genere olor o sabor. Su color interior permite ver la cantidad y calidad del agua almacenada Están fabricadas con platico A B ( ANTI-BACTERIAL)

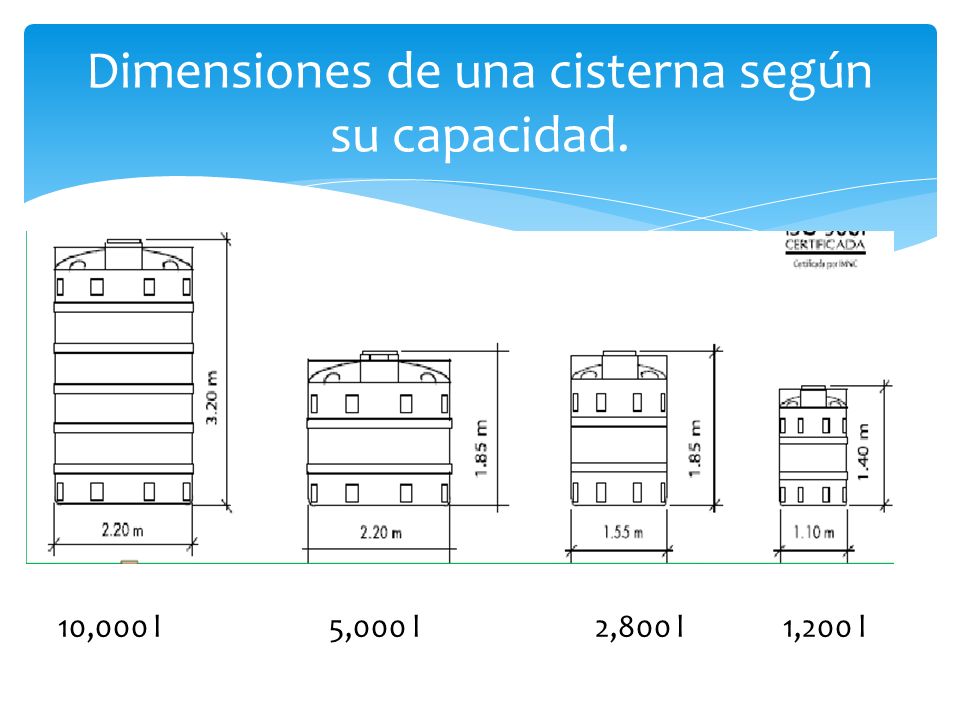

24 Dimensiones de una cisterna según su capacidad.
10,000 l ,000 l ,800 l ,200 l

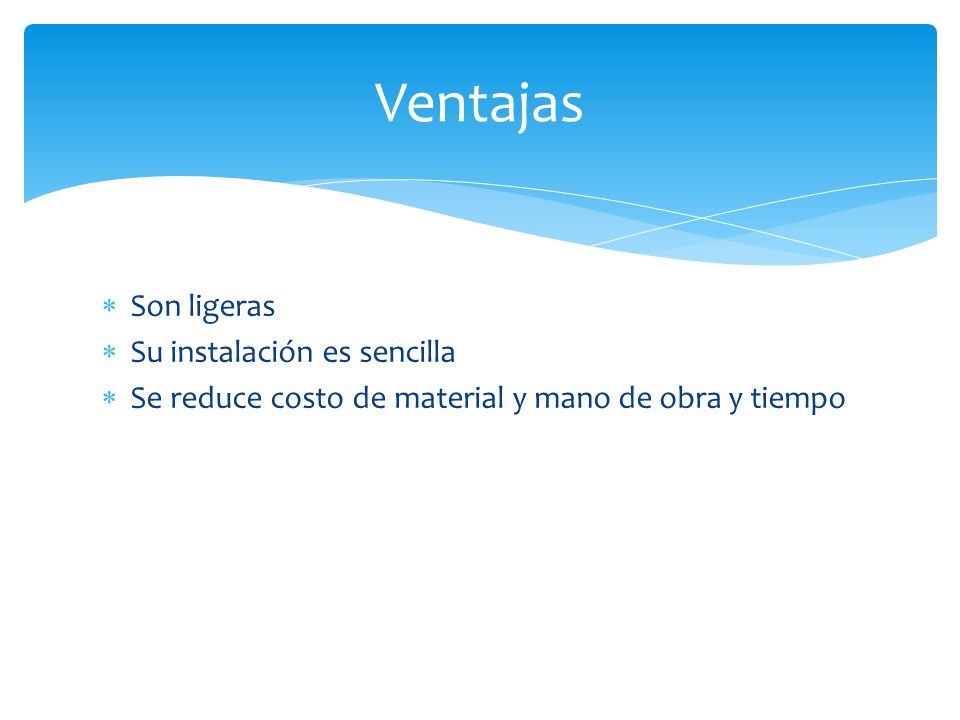

25 Ventajas Son ligeras Su instalación es sencilla
Se reduce costo de material y mano de obra y tiempo

26 COSTOS MARCA CAPACIDAD COSTO ROTOPLAS 10,000 20,639 5,000 8,999 1,200
3,485

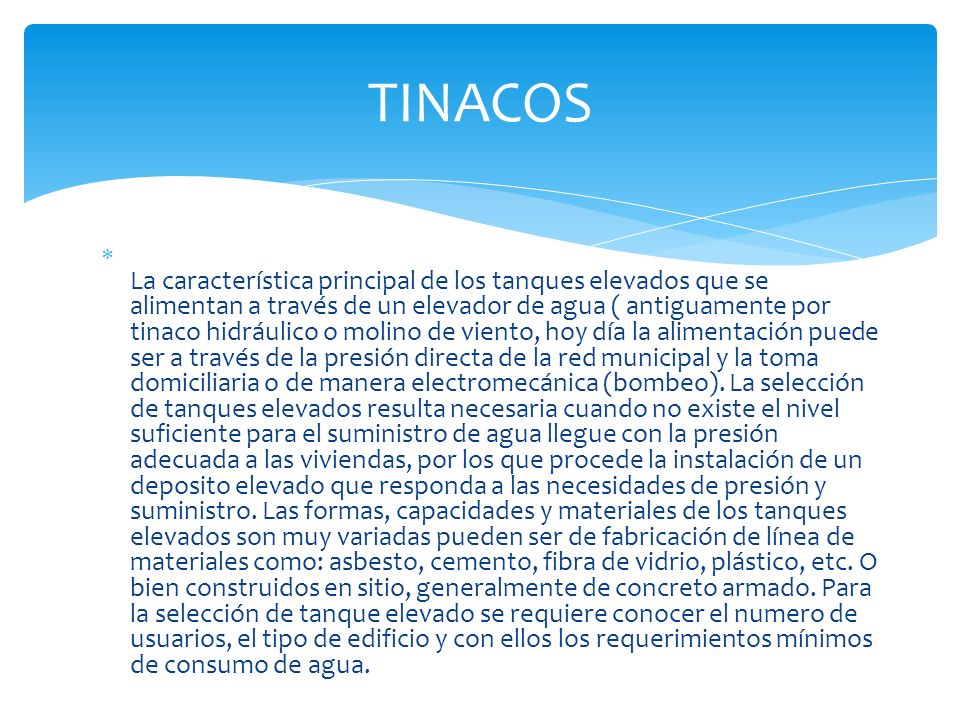

27 TINACOS La característica principal de los tanques elevados que se alimentan a través de un elevador de agua ( antiguamente por tinaco hidráulico o molino de viento, hoy día la alimentación puede ser a través de la presión directa de la red municipal y la toma domiciliaria o de manera electromecánica (bombeo). La selección de tanques elevados resulta necesaria cuando no existe el nivel suficiente para el suministro de agua llegue con la presión adecuada a las viviendas, por los que procede la instalación de un deposito elevado que responda a las necesidades de presión y suministro. Las formas, capacidades y materiales de los tanques elevados son muy variadas pueden ser de fabricación de línea de materiales como: asbesto, cemento, fibra de vidrio, plástico, etc. O bien construidos en sitio, generalmente de concreto armado. Para la selección de tanque elevado se requiere conocer el numero de usuarios, el tipo de edificio y con ellos los requerimientos mínimos de consumo de agua.

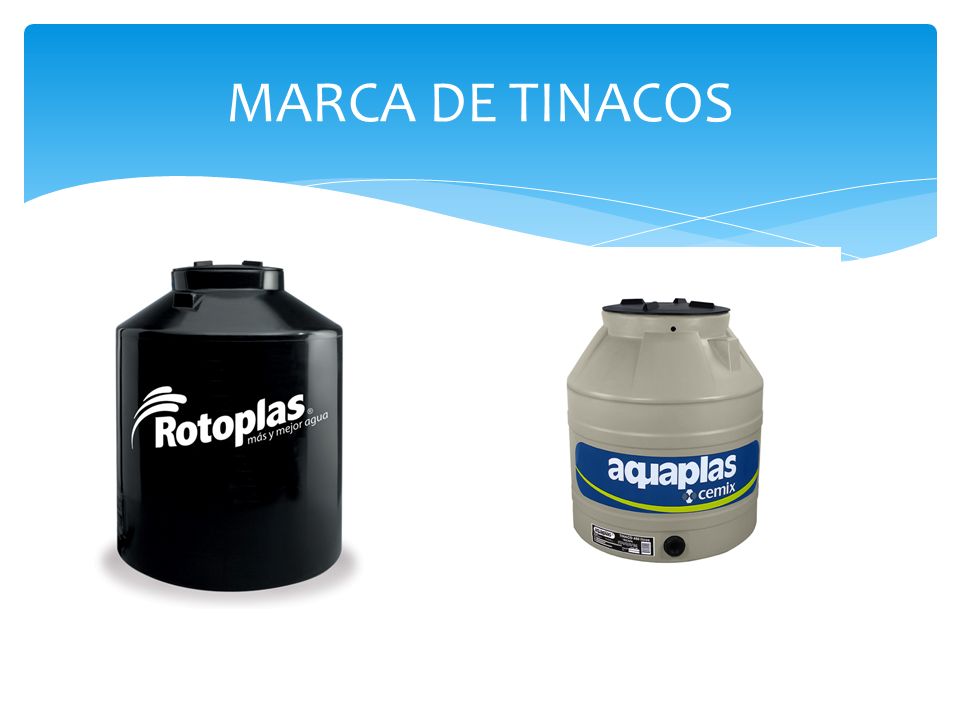

28 MARCA DE TINACOS

29

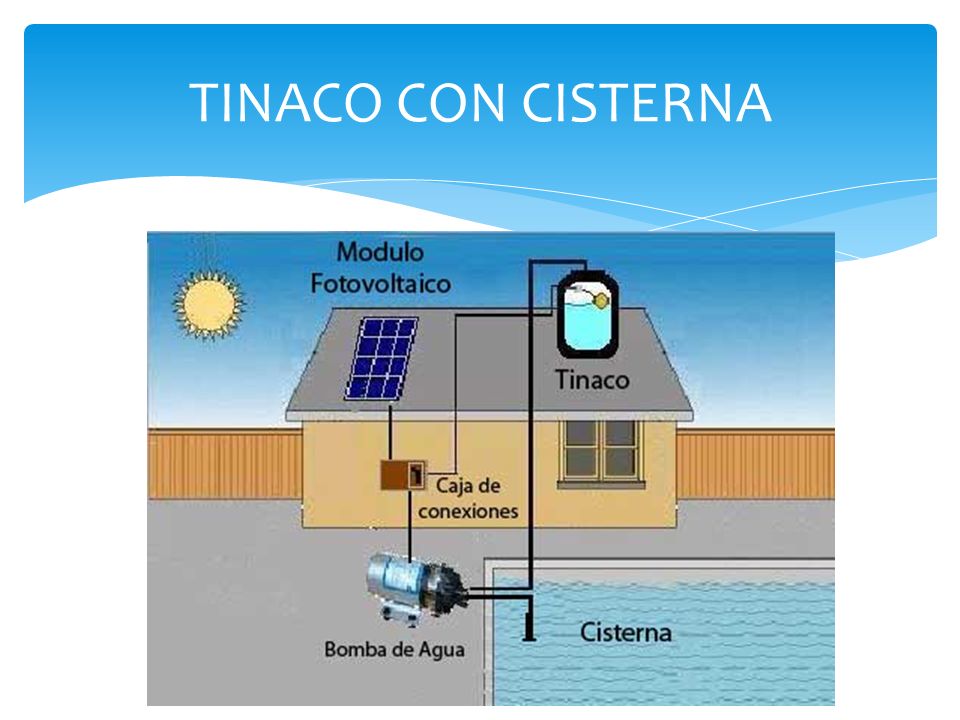

30 TINACO CON CISTERNA

31 Costos MARCA CAPACIDAD COSTO ROTOPLAS 450 L $1135 750 L $1499 2500 L
$4099

32 Tanques Elevados FUNCION DE LOS TANQUES:
Proveer una reserva de agua que minimice interrupciones por fallas en la transmisión, el bombeo u otros equipos. Mantener presión uniforme, y actuar como válvula de alivio en sistemas de bombeo. Extinguir incendios. Proveer reserva para salvar cortes por fallas en la fuente, o en las tuberías y bombas maestras, y otras emergencias

33 Tipos de tanques Tanques elevados:
Esféricos. CAPACIDAD: de 80 a 600 m3 Copa. CAPACIDAD: 600 a 12,000 m3 Tanques de piso: Gota. CAPACIDAD: 250 a 20,000 m3

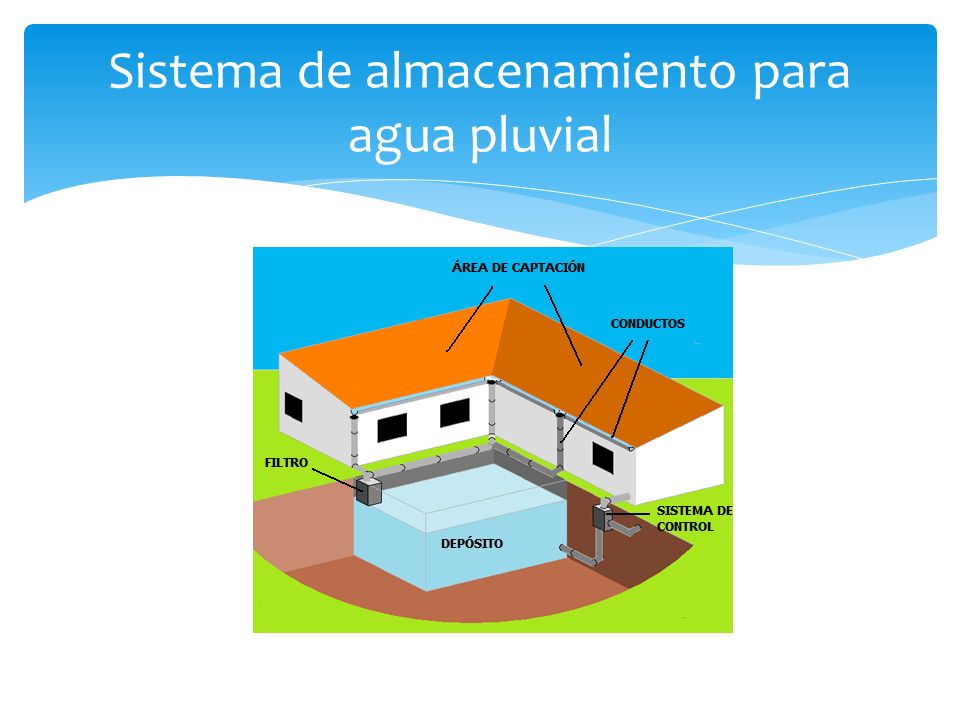

34 Sistema de almacenamiento para agua pluvial

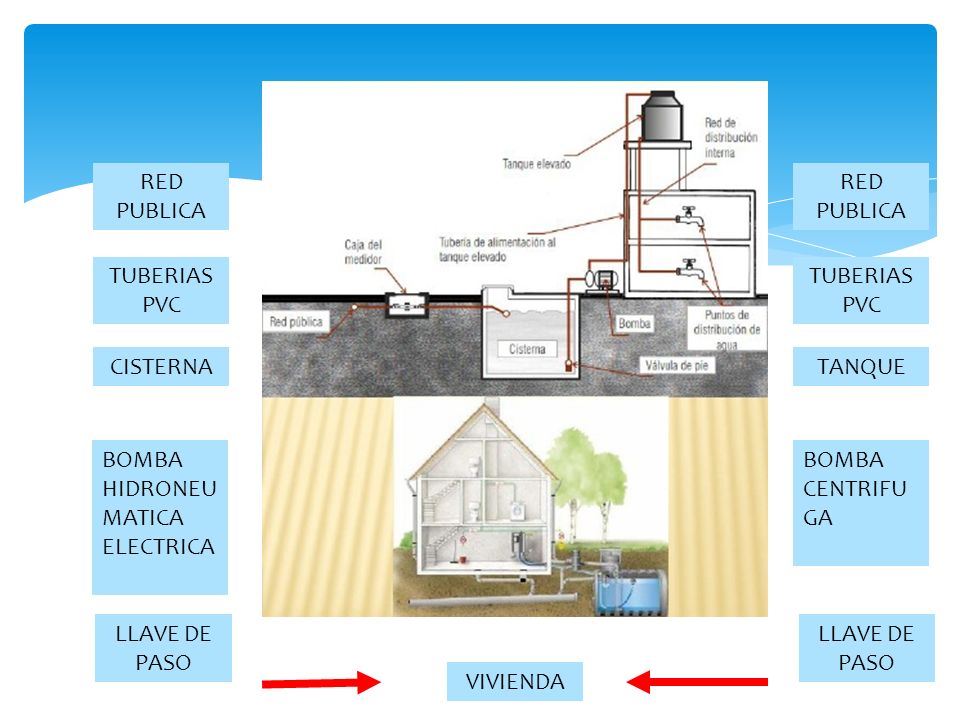

35 RED PUBLICA RED PUBLICA TUBERIAS PVC TUBERIAS PVC CISTERNA TANQUE BOMBA HIDRONEUMATICA ELECTRICA BOMBA CENTRIFUGA LLAVE DE PASO LLAVE DE PASO VIVIENDA

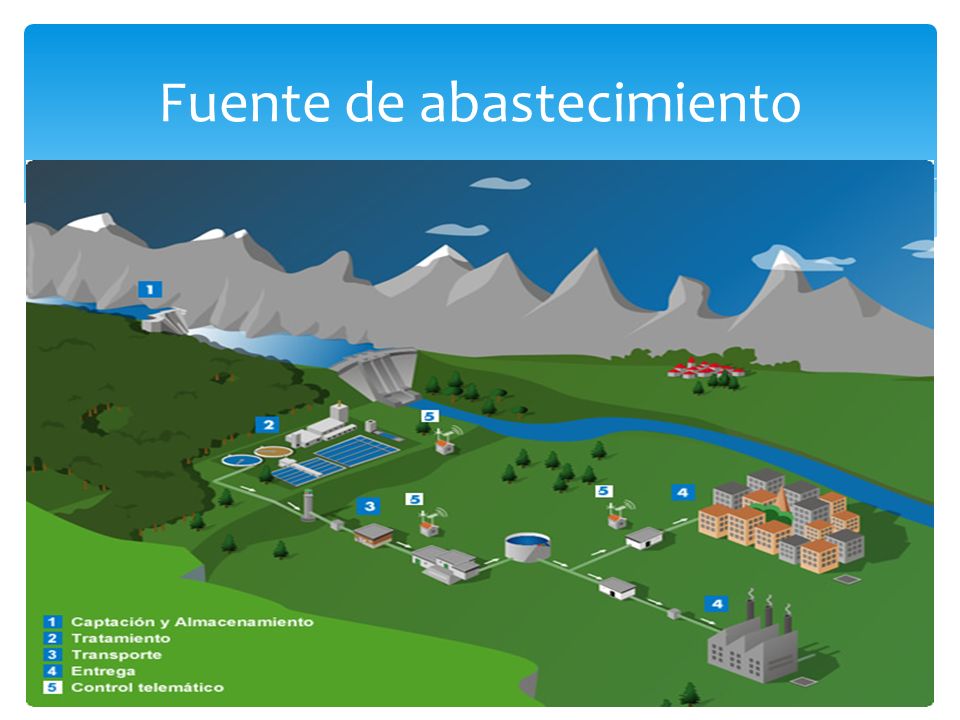

36 Fuente de abastecimiento
