PELIGROS DE LA CORRIENTE ELECTRICA. !Hola¡ Soy el Sr. Chispa y os invito a dar un paseo por el mundo de los peligros eléctricos.

Presentación del tema: "PELIGROS DE LA CORRIENTE ELECTRICA. !Hola¡ Soy el Sr. Chispa y os invito a dar un paseo por el mundo de los peligros eléctricos."— Transcripción de la presentación:

1 PELIGROS DE LA CORRIENTE ELECTRICA

2 !Hola¡ Soy el Sr. Chispa y os invito a dar un paseo por el mundo de los peligros eléctricos

3 Los peligros eléctricos los podemos dividir en dos grupos. PELIGROS

4 ä Efectos del accidente eléctrico ä Efectos sobre el cuerpo humano

5 Efectos de un accidente eléctrico Veamos los efectos de un accidente eléctrico

6 Efectos de un accidente eléctrico ¶ Choque eléctrico · Quemaduras por corriente eléctrica ¸ Gases ¹ Bola de fuego º Energía radiante

7 CHOQUE ELECTRICO ä Producido por contacto directo o proximidad a circuitos energizados ä Efectos de tipo nervioso, contracción muscular, desvanecimiento y paro cardíaco

8 QUEMADURAS ä Son debidas al paso de la corriente eléctrica a través del cuerpo ä Quemaduras en tejidos órganos y nervios a nivel superficial e interno

9 GASES ä Debidos a las altas temperaturas alcanzadas en el arco eléctrico ä Pueden ir acompañados de partículas de material y/o proyecciones

10 BOLA DE FUEGO ä Fenómeno de llama directa ocurrido durante la aparición del arco eléctrico. ä No alcanza mucha distancia

11 ENERGIA RADIANTE ä Onda electromagnética de energía debida al arco eléctrico ä Velocidad de 300.000 Km/s a una temperatura de 19500ºC

12 EFECTOS SOBRE EL CUERPO Veamos los efectos de un accidente eléctrico sobre el cuerpo humano

13 EFECTOS SOBRE EL CUERPO ¿Los daños que causa la corriente eléctrica son siempre iguales?

14 EFECTOS SOBRE EL CUERPO NO

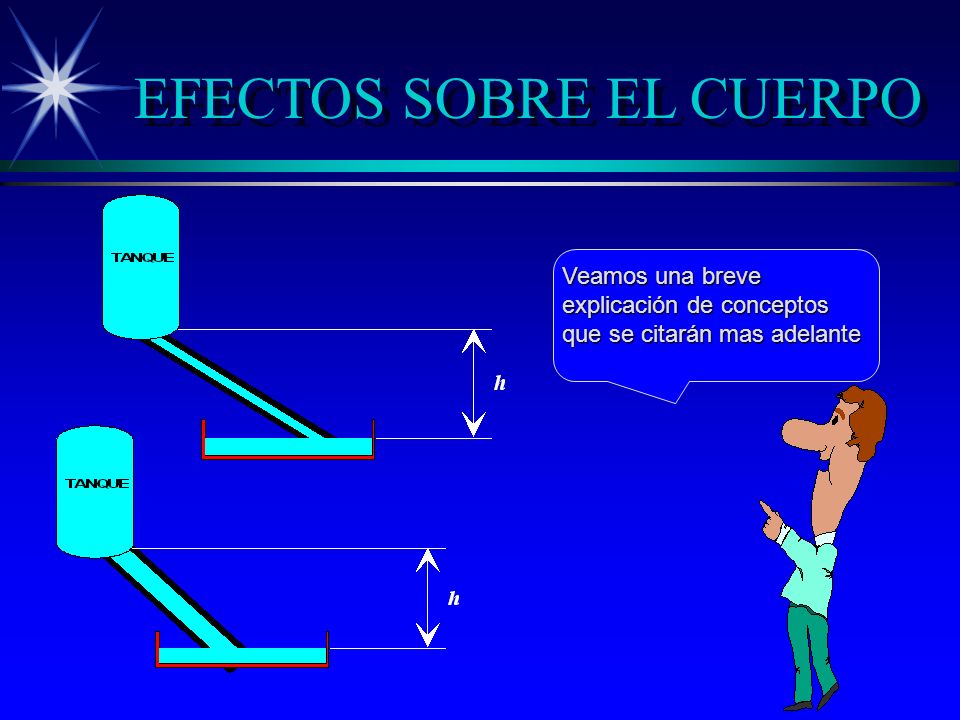

15 Veamos una breve explicación de conceptos que se citarán mas adelante

16 EFECTOS SOBRE EL CUERPO Dependen de la INTENSIDAD DE LA CORRIENTE que atraviesa el cuerpo

17 EFECTOS SOBRE EL CUERPO Dependen de la DURACION DEL CONTACTO CONTACTO

18 EFECTOS SOBRE EL CUERPO En la intensidad intervienen además varios factores

19 EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor

20 EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Forma de contacto La humedad de la piel favorece la circulación de la corriente

21 EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Contacto ¸ Estado del sujeto ¡Ojo! Tanto el estado físico como el anímico...

22 EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Contacto ¸ Estado del sujeto También, las mujeres embarazadas son peores conductoras...

23 EFECTOS SOBRE EL CUERPO ¶ Tensión del conductor · Contacto ¸ Estado del sujeto ¡De la corriente eléctrica!

24 EFECTOS SOBRE EL CUERPO Veamos los efectos de la corriente sobre el cuerpo

25 EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA : Imperceptible para el hombre Efecto

26 EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo Efecto

27 EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto Efecto La corriente todavía no es mortal

28 EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto è 10 a 50 mA No es mortal durante poco tiempo Efecto ¡Cuidado!

29 EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto è 10 a 50 mA No es mortal durante poco tiempo è 50 a 500 mA Fibrilaciones y quemaduras internas Efecto Posible defunción del desafortunado

30 EFECTOS SOBRE EL CUERPO Corriente è Hasta 1 mA Imperceptible para el hombre è 2 a 3 mA Sensación de hormigueo è 3 a 10 mA El sujeto se desprende del contacto è 10 a 50 mA No es mortal durante poco tiempo è 50 a 500 mA Fibrilaciones y quemaduras internas è > 500 mA Muerte por parálisis en centros nerviosos Efecto

31 EFECTOS SOBRE EL CUERPO 1 2 10 1 0.1 0.01 101001000 corriente (mA) tiempo (s) La curva limita la zona peligrosa de un contacto eléctrico

32 ¡RECUERDA!

33 Poner prendas de protección ¡RECUERDA!

34 Poner prendas de protección Seguir las normas de seguridad ¡RECUERDA!

35 RECUERDA Los accidentes son como los ladrones: Viene cuando no los esperas
