1

2 Ejercicios: Dos cargas puntuales de 8C y 6C están separadas por 40cm ¿Cuál es la fuerza electroestática en el vacio? ¿Cuál debe ser la carga de una particula de 3g de masa para que quede suspendida en el espacio entre las placas. Donde el campo eléctrico es constante y de valor 600 N/C +++++++++++++++++ - - - - - - - - - - - - - - -

3 Ejercicios: El campo eléctrico que se observa entre las placas mostradas en la figura. Corresponde a 2x10^4 N/C y la distancia entre ellas es de 7mm. Suponga que un electrón se deja en reposo cerca de la placa negativa (separación aprox. = 0) +++++++++++++++++- - - - - - - - - - - - - - - 1. ¿Cuál es la magnitud, direccion y sentido de la Fe que actúa sobre el electrón? 2. Sabiendo que el peso del electrón es despreciable en comparación con la fuerza eléctrica ¿Qué tipo de mov. Describe la partícula? 3. ¿Cuál es el valor de la aceleración adquirida por el electrón? 4. ¿Cuánto tarda el electrón en desplazarse de la placa negativa a la positiva? 5. ¿Cuál es la velocidad al llegar a la placa? Carga del electrón: 1,6x10^-19C Masa del electrón: 9.1x10^-31 Kg

4 Capacitores: Sin entrar en grandes detalles, un capacitor está formado de 2 placas una enfrente de la otra. Las placas se cargan con cargas eléctricas. Una placa es positiva y la otra negativa. Entre las 2 placas cargadas se genera un campo eléctrico

5 Capacitores: La capacitancia “c” de un condensador se define como la razón entre la magnitud de la carga en cualquiera de los dos conductores y la diferencia de potencial entre ellos Como la diferencia de potencial aumenta al aumentar la carga almacenada en el condensador, por lo tanto la capacitancia de un dispositivo es la medida de su capacidad de almacenar carga y energía potencial eléctrica.

6 De que depende la capacidad de un condensador La capacidad de almacenar carga que tiene un capacitor depende del área de las placas, de la distancia de separación y de la constante dieléctrica del material que se pone entre las placas.

7 Ejemplo:.¿Cuál será la capacidad de un condensador formado por dos placas de 400cm 2 de Superficie separadas por una lámina de papel de 1,5mm de espesor cuya constante dieléctrica es 3,5? PrefijoNumero de Veces en el SI Mega (M) Kilo (k) 10 6 10 3 Mili (m) Micro (  ) Nano (n) Pico (p) 10 -3 10 -6 10 -9 10 -12.¿Cuál será la capacidad de un condensador formado por dos placas de 2cm 2 de Superficie separadas por una lámina de papel de 1 mm de espesor cuya constante dieléctrica es 5?

8 Calcular la carga acumulada por un condensador de 100uF al cual se le aplica una diferencia de potencial de 40V Calcular la carga acumulada por un condensador de 500uF al cual se le aplica una diferencia de potencial de 50V Ejemplo:

9 Capacitores en series: Los capacitores al igual que las resistencias se pueden conectar en serie en donde se cumplen las siguientes condiciones: La carga en cada uno de ellos es la misma. La capacitancia equivalente esta dada por. La diferencia de potencia total es igual a la sumatoria de todas las diferencias de potencial de cada capacitor.

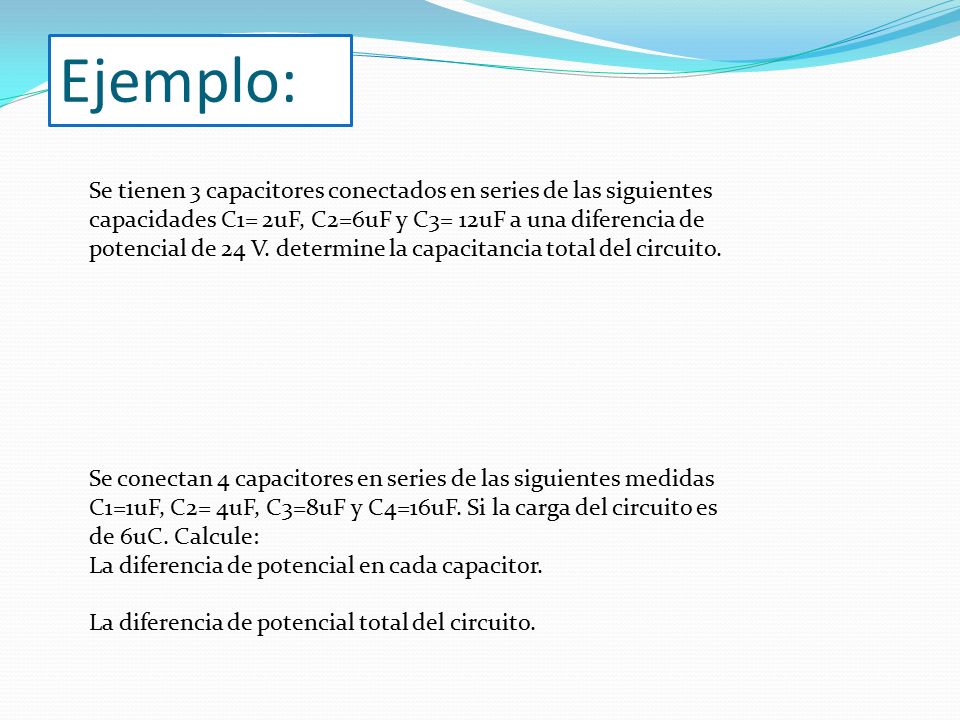

10 Ejemplo: Se tienen 3 capacitores conectados en series de las siguientes capacidades C1= 2uF, C2=6uF y C3= 12uF a una diferencia de potencial de 24 V. determine la capacitancia total del circuito. Se conectan 4 capacitores en series de las siguientes medidas C1=1uF, C2= 4uF, C3=8uF y C4=16uF. Si la carga del circuito es de 6uC. Calcule: La diferencia de potencial en cada capacitor. La diferencia de potencial total del circuito.

11 Capacitores en paralelo: Los capacitores al igual que las resistencias se pueden conectar en paralelo en donde se cumplen las siguientes condiciones: La diferencia de potencial en cada capacitor es la misma. La capacitancia total esta dado por. La carga total es igual a la sumatoria de todas las cargas de los capacitores.

12 Ejemplo: Se tienen 3 capacitores conectados en paralelo de las siguientes capacidades C1= 2uF, C2=6uF y C3= 12uF a una diferencia de potencial de 24 V. determine la carga total del circuito. Y la capacitancia total Se conectan 4 capacitores en series de las siguientes medidas C1=1uF, C2= 4uF, C3=8uF y C4=16uF. Si la carga del circuito es de 6uC. Calcule: La carga eléctrica en cada capacitor y la total. La capacitancia total del circuito.
