1 EL CAMPO ELECTRICO (E) FISICA IV, 2012 EFPEM

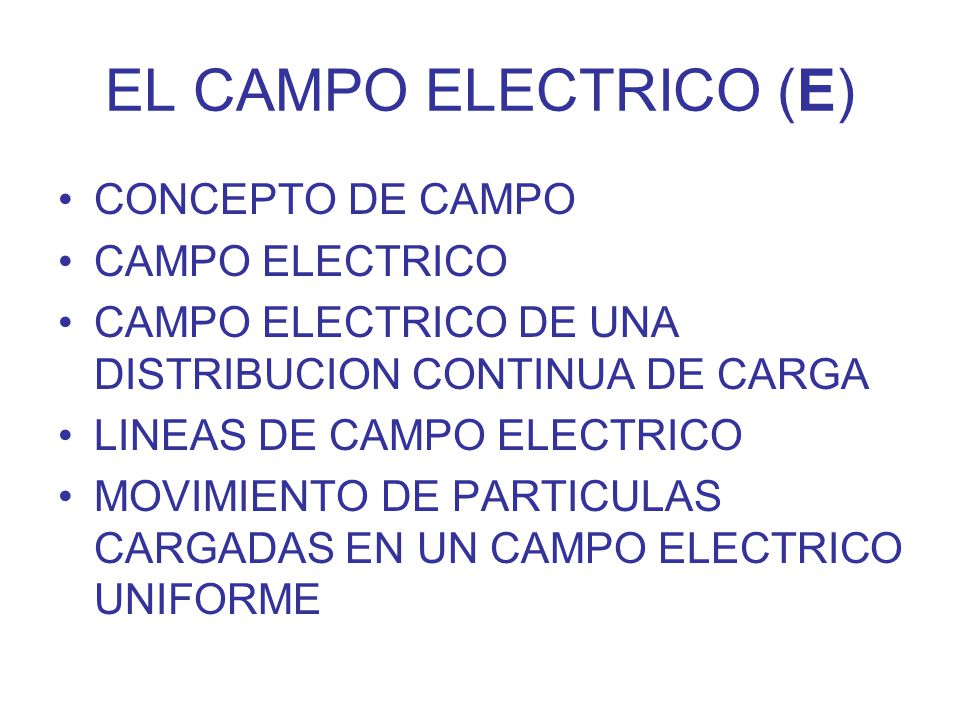

2 EL CAMPO ELECTRICO (E) CONCEPTO DE CAMPO CAMPO ELECTRICO
CAMPO ELECTRICO DE UNA DISTRIBUCION CONTINUA DE CARGA LINEAS DE CAMPO ELECTRICO MOVIMIENTO DE PARTICULAS CARGADAS EN UN CAMPO ELECTRICO UNIFORME

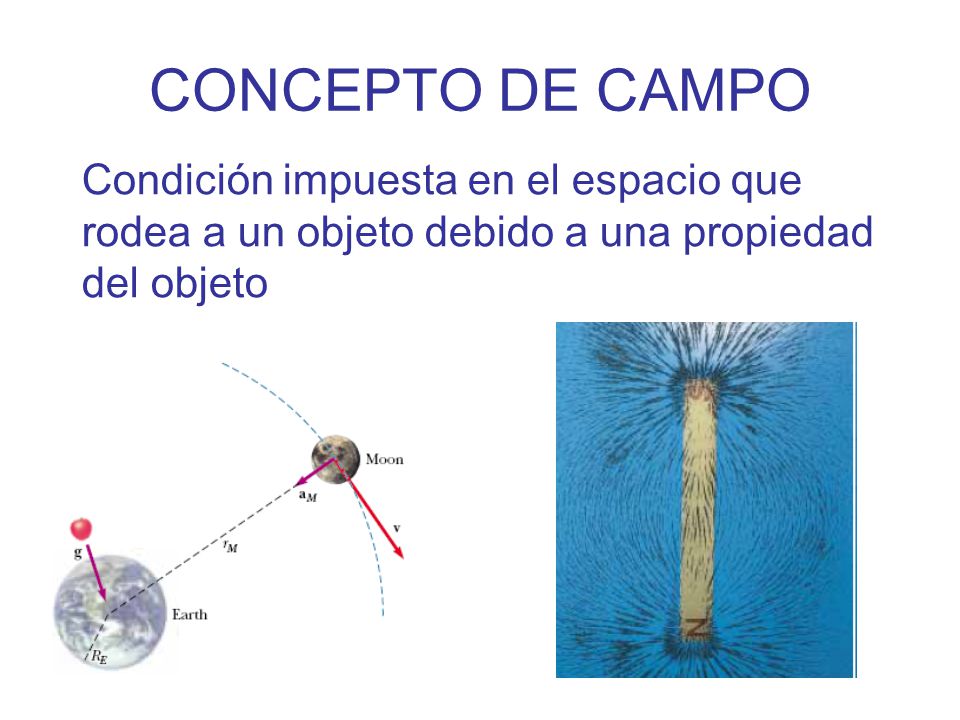

3 CONCEPTO DE CAMPO Condición impuesta en el espacio que rodea a un objeto debido a una propiedad del objeto

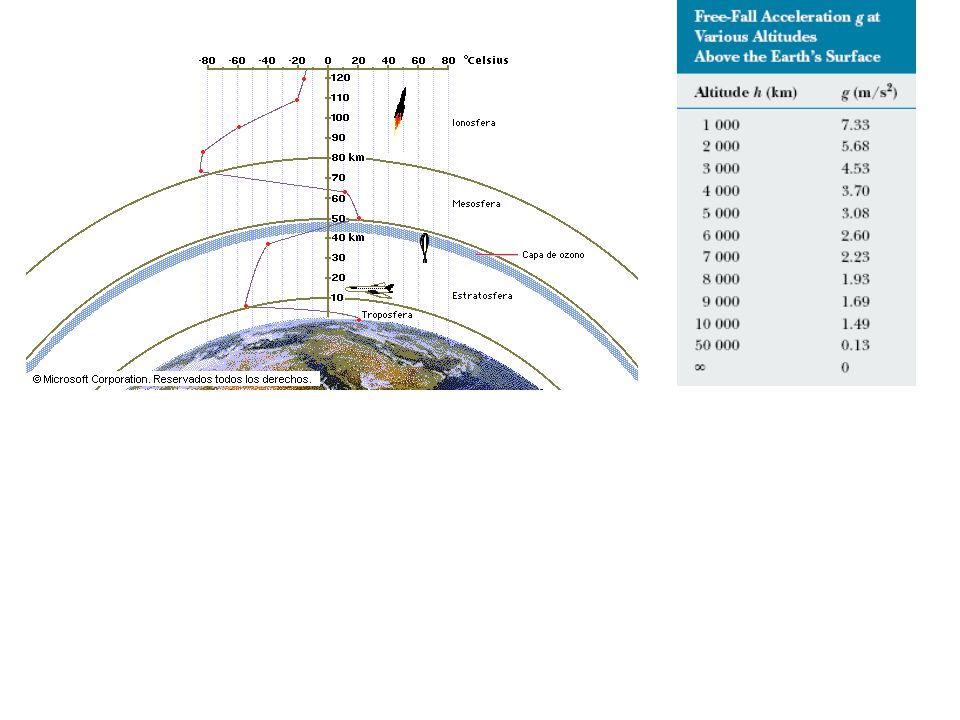

4

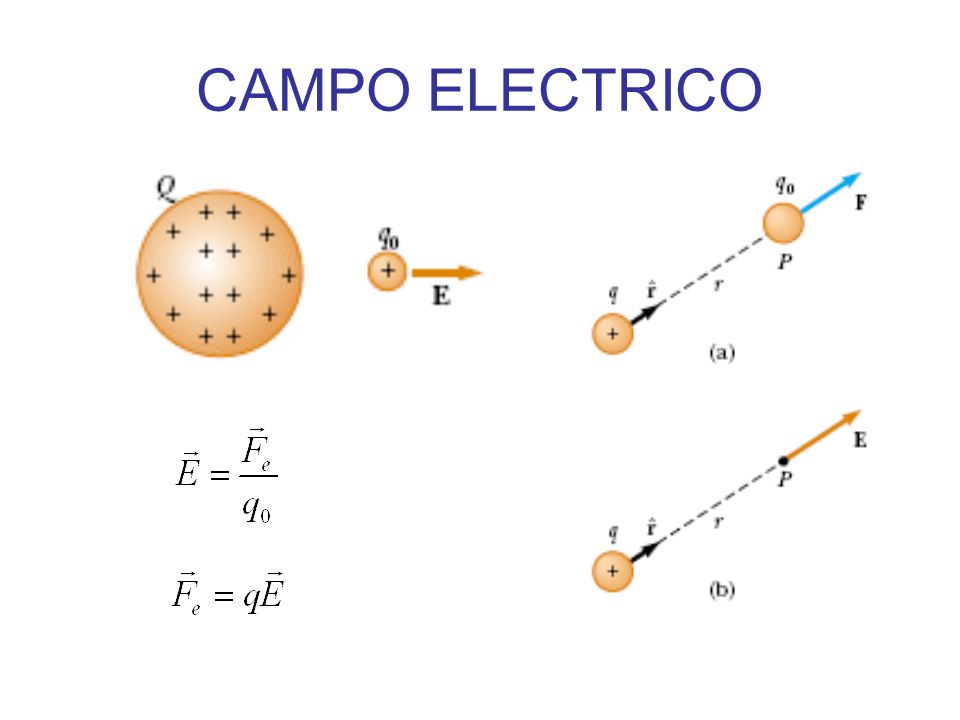

5 CAMPO ELECTRICO

6

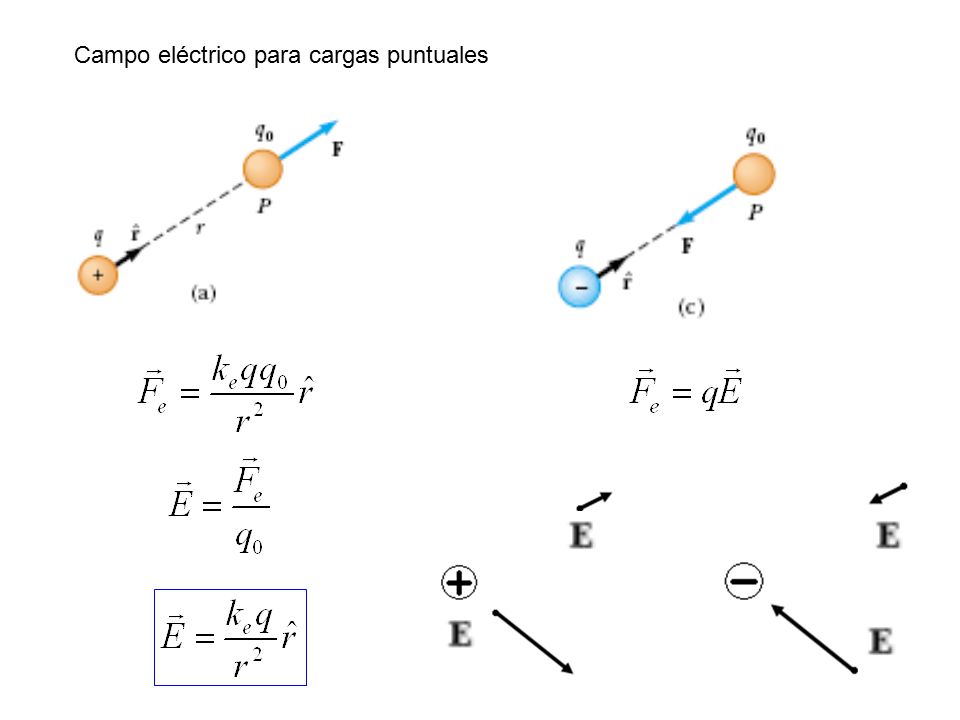

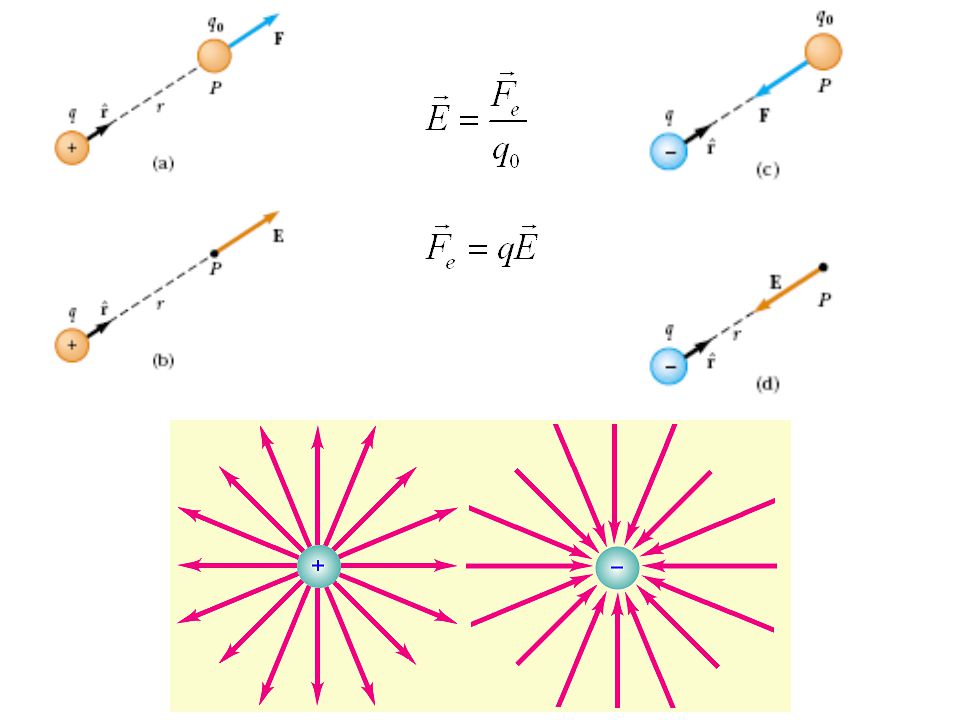

7 Campo eléctrico para cargas puntuales

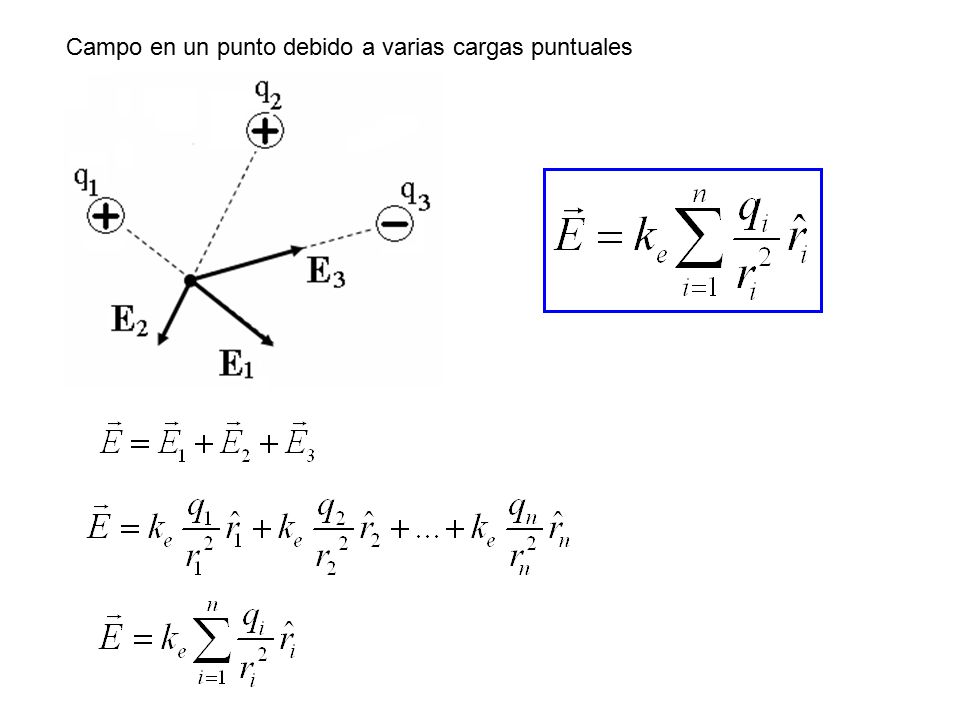

8 Campo en un punto debido a varias cargas puntuales

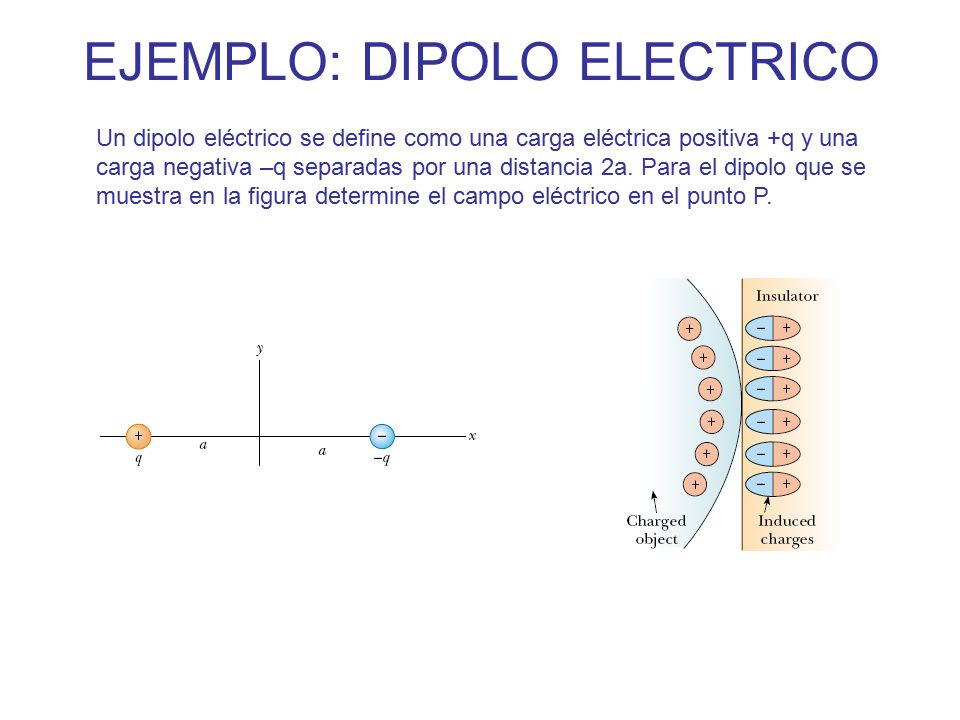

9 EJEMPLO: DIPOLO ELECTRICO
Un dipolo eléctrico se define como una carga eléctrica positiva +q y una carga negativa –q separadas por una distancia 2a. Para el dipolo que se muestra en la figura determine el campo eléctrico en el punto P.

10 Para el dipolo que se muestra en la figura determine el campo eléctrico en el punto P. Considere y>>a

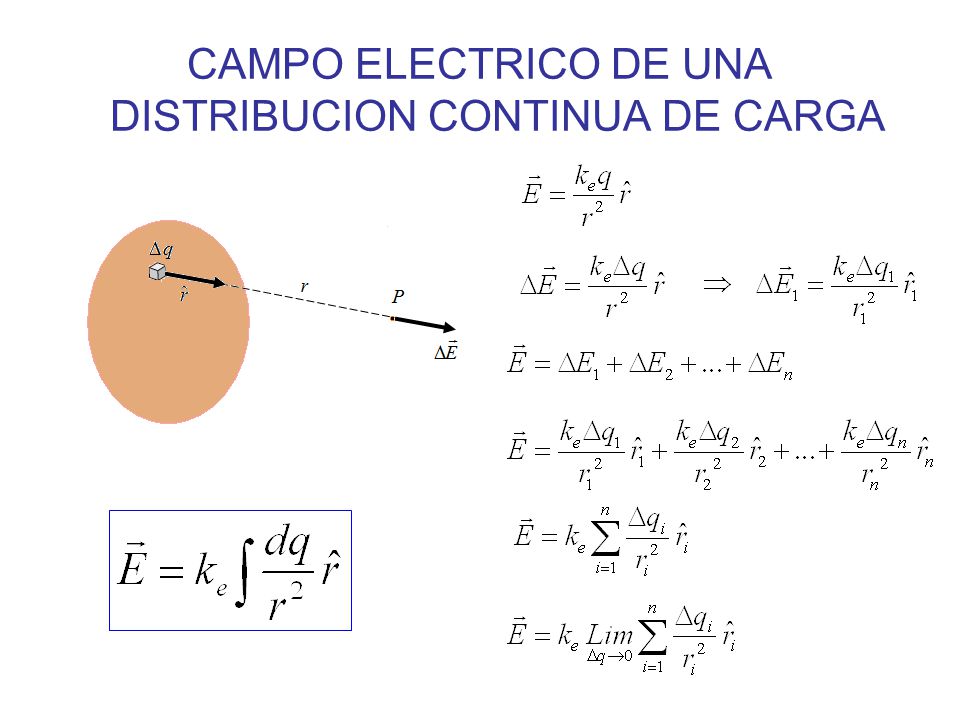

11 CAMPO ELECTRICO DE UNA DISTRIBUCION CONTINUA DE CARGA

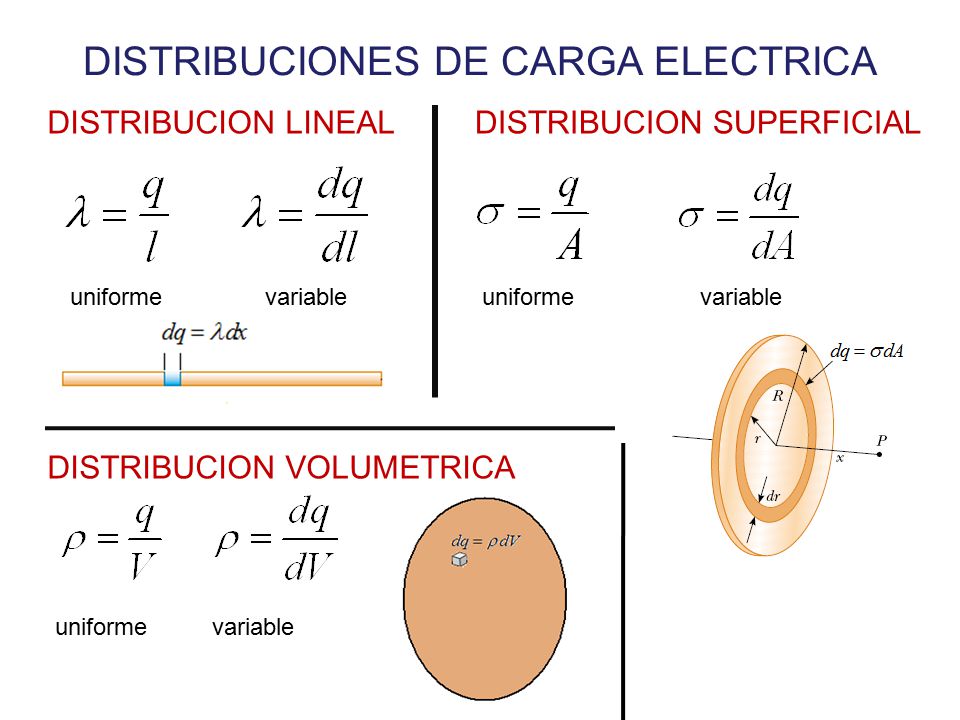

12 DISTRIBUCIONES DE CARGA ELECTRICA
DISTRIBUCION LINEAL DISTRIBUCION SUPERFICIAL uniforme variable uniforme variable DISTRIBUCION VOLUMETRICA uniforme variable

13 EJEMPLO: ANILLO DE CARGA UNIFORME

14 EJEMPLO: DISCO DE CARGA UNIFORME

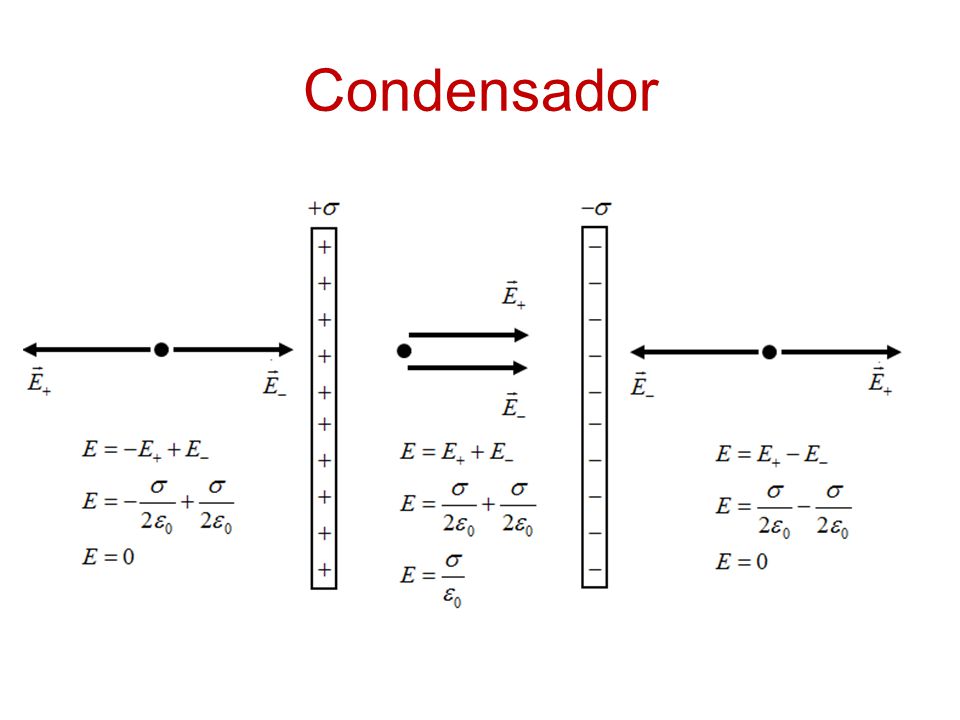

15 Condensador

16 LINEAS DE CAMPO ELECTRICO
Relación entre las líneas de campo y el campo eléctrico El campo eléctrico es siempre tangente en cada punto de las líneas de campo El campo eléctrico es más intenso donde las líneas están más juntas

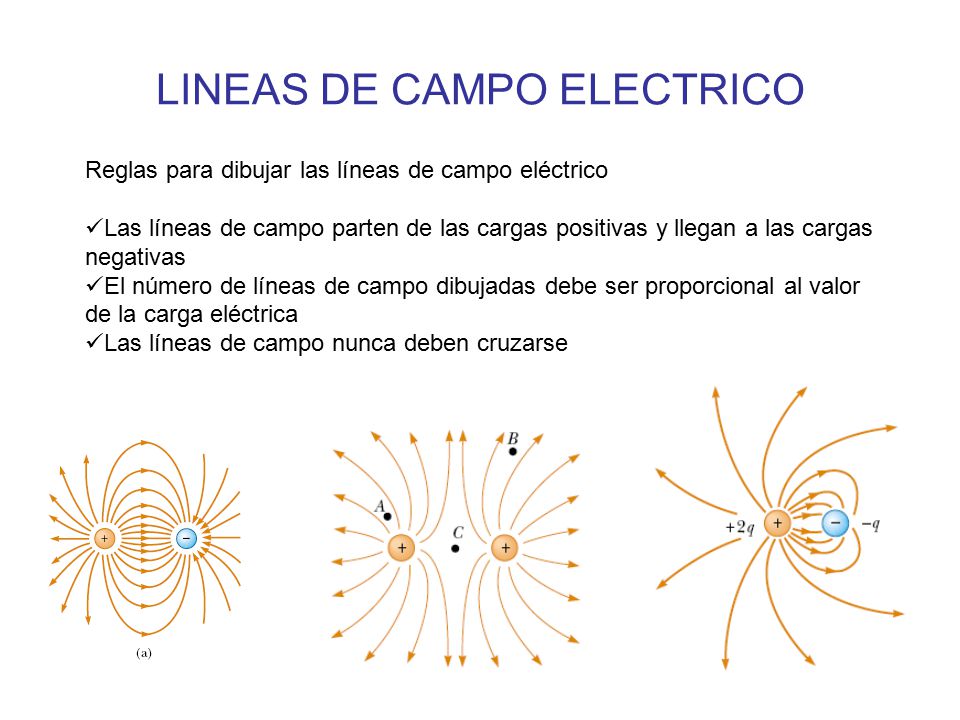

17 LINEAS DE CAMPO ELECTRICO
Reglas para dibujar las líneas de campo eléctrico Las líneas de campo parten de las cargas positivas y llegan a las cargas negativas El número de líneas de campo dibujadas debe ser proporcional al valor de la carga eléctrica Las líneas de campo nunca deben cruzarse

18 LINEAS DE CAMPO ELECTRICO
Reglas para dibujar las líneas de campo eléctrico Las líneas de campo parten de las cargas positivas y llegan a las cargas negativas El número de líneas de campo dibujadas debe ser proporcional al valor de la carga eléctrica Las líneas de campo nunca deben cruzarse

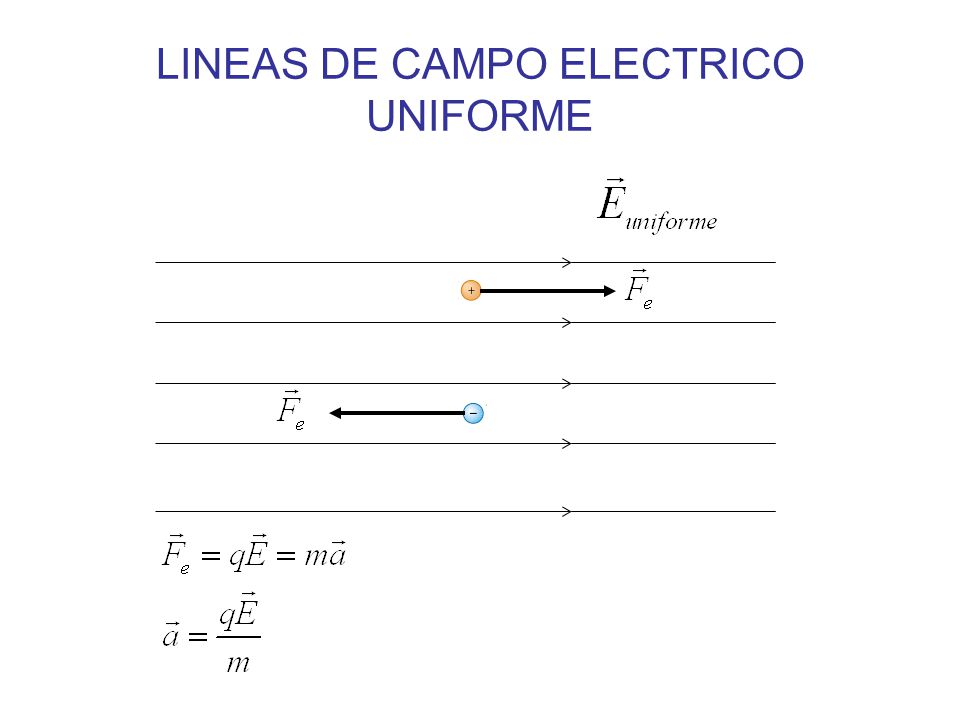

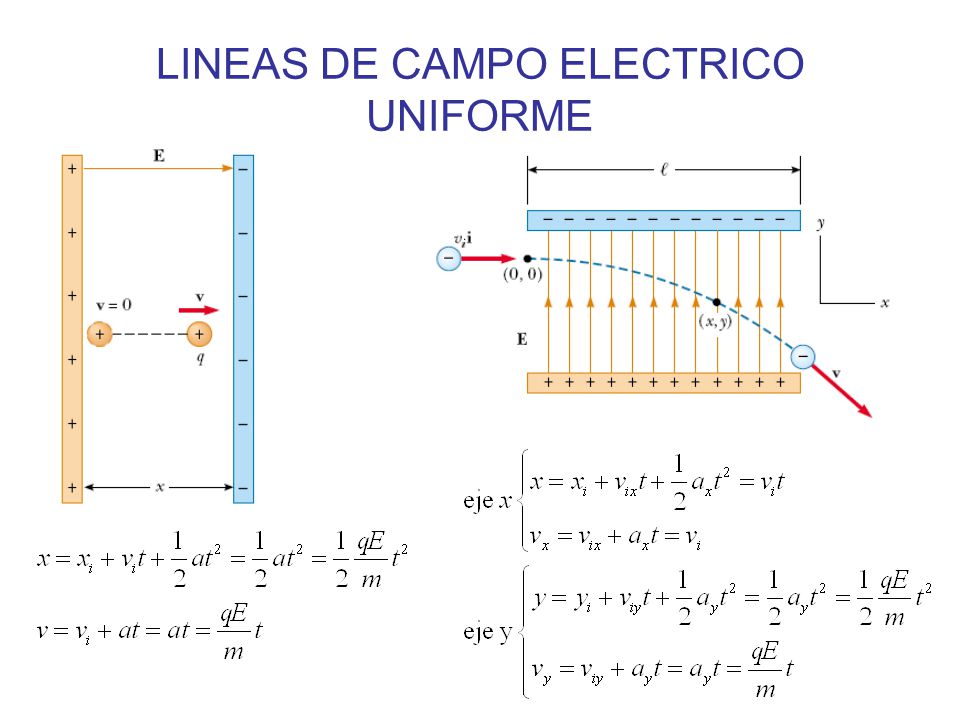

19 LINEAS DE CAMPO ELECTRICO UNIFORME

20 LINEAS DE CAMPO ELECTRICO UNIFORME

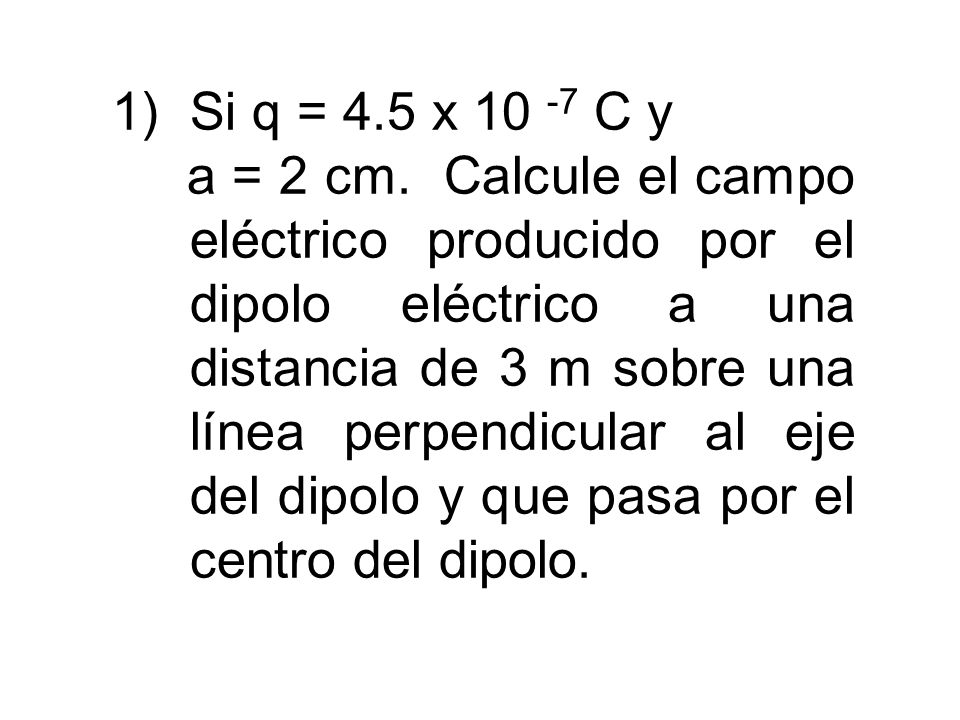

21 Si q = 4.5 x C y a = 2 cm. Calcule el campo eléctrico producido por el dipolo eléctrico a una distancia de 3 m sobre una línea perpendicular al eje del dipolo y que pasa por el centro del dipolo.

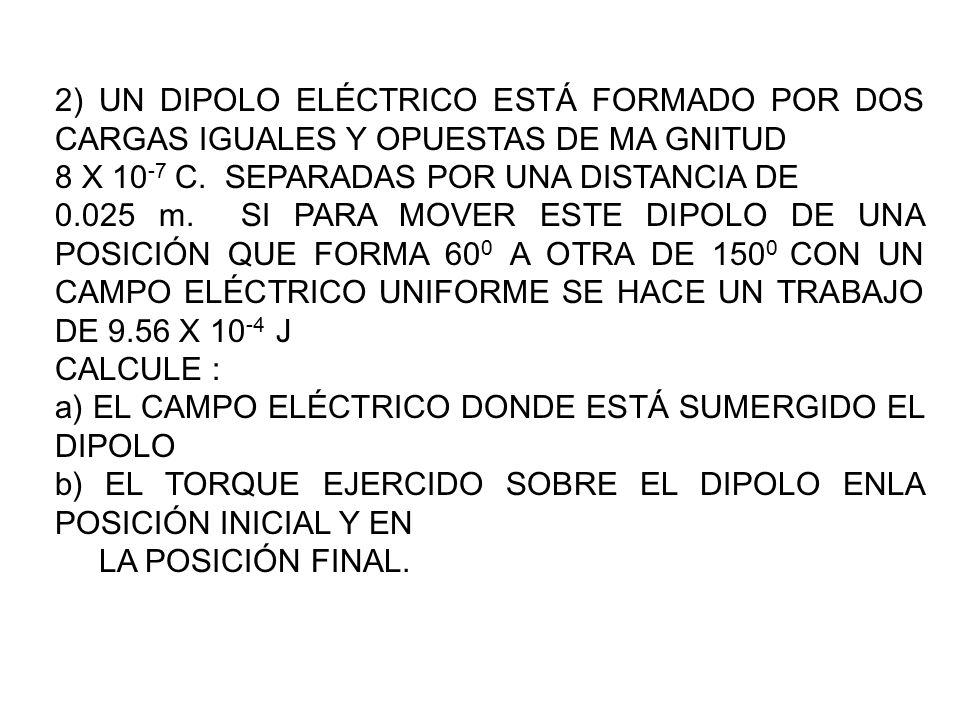

22 2) UN DIPOLO ELÉCTRICO ESTÁ FORMADO POR DOS CARGAS IGUALES Y OPUESTAS DE MA GNITUD
8 X 10-7 C. SEPARADAS POR UNA DISTANCIA DE 0.025 m. SI PARA MOVER ESTE DIPOLO DE UNA POSICIÓN QUE FORMA 600 A OTRA DE 1500 CON UN CAMPO ELÉCTRICO UNIFORME SE HACE UN TRABAJO DE 9.56 X J CALCULE : a) EL CAMPO ELÉCTRICO DONDE ESTÁ SUMERGIDO EL DIPOLO b) EL TORQUE EJERCIDO SOBRE EL DIPOLO ENLA POSICIÓN INICIAL Y EN LA POSICIÓN FINAL.

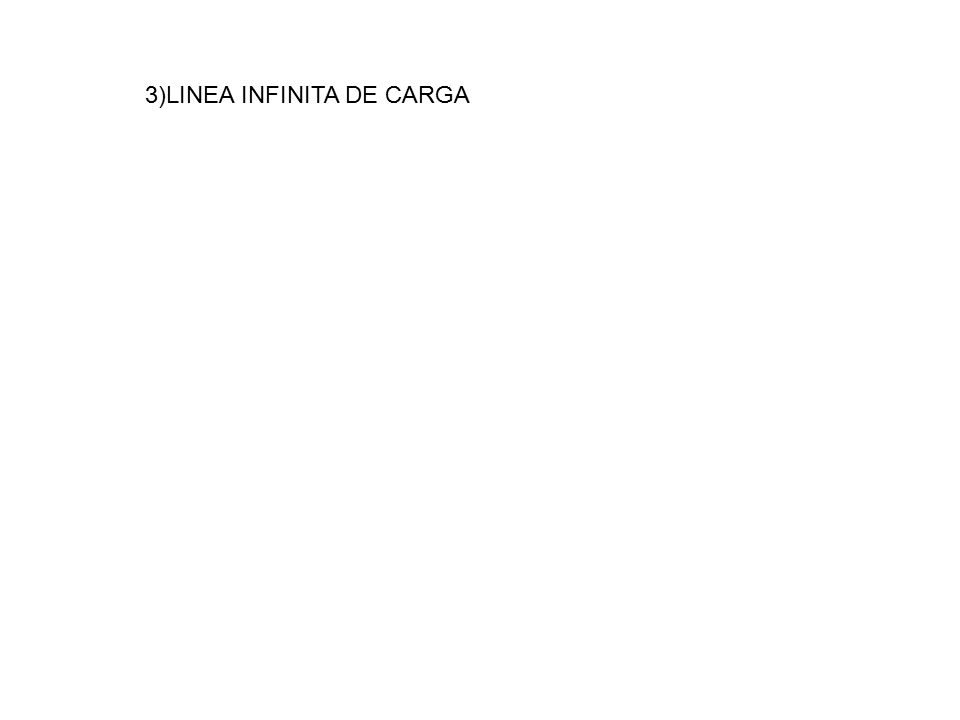

23 3)LINEA INFINITA DE CARGA

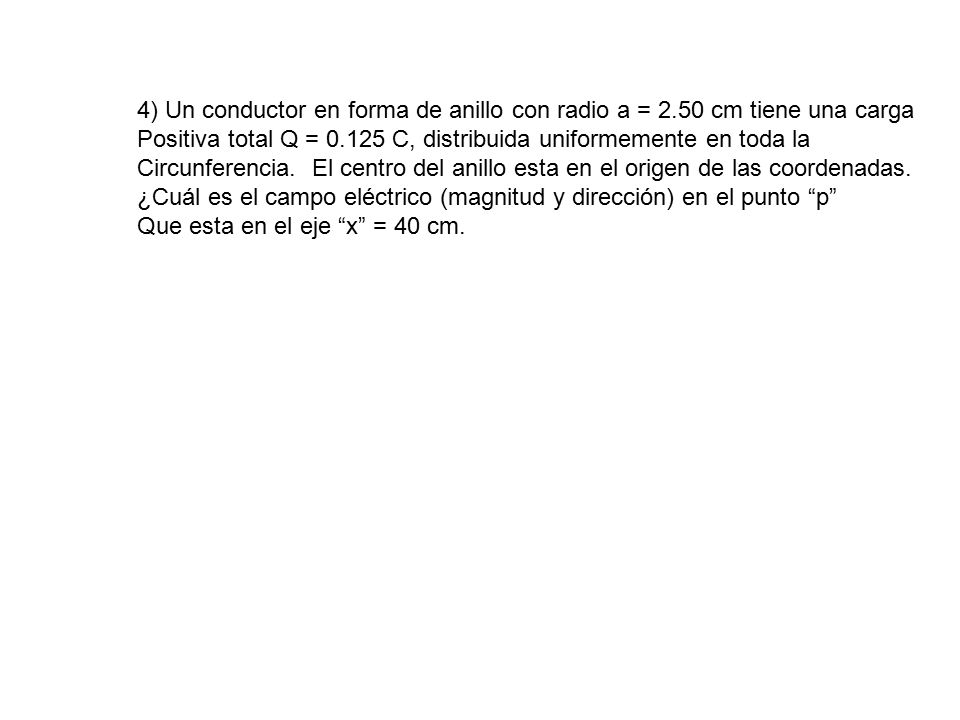

24 4) Un conductor en forma de anillo con radio a = 2
4) Un conductor en forma de anillo con radio a = 2.50 cm tiene una carga Positiva total Q = C, distribuida uniformemente en toda la Circunferencia. El centro del anillo esta en el origen de las coordenadas. ¿Cuál es el campo eléctrico (magnitud y dirección) en el punto “p” Que esta en el eje “x” = 40 cm.

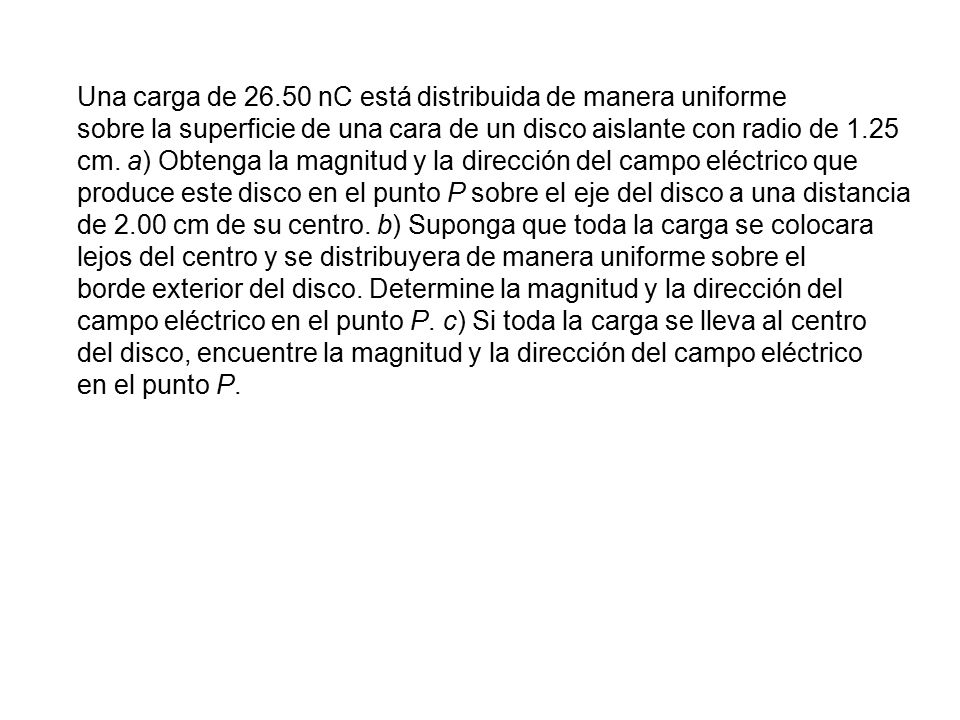

25 Una carga de 26.50 nC está distribuida de manera uniforme
sobre la superficie de una cara de un disco aislante con radio de 1.25 cm. a) Obtenga la magnitud y la dirección del campo eléctrico que produce este disco en el punto P sobre el eje del disco a una distancia de 2.00 cm de su centro. b) Suponga que toda la carga se colocara lejos del centro y se distribuyera de manera uniforme sobre el borde exterior del disco. Determine la magnitud y la dirección del campo eléctrico en el punto P. c) Si toda la carga se lleva al centro del disco, encuentre la magnitud y la dirección del campo eléctrico en el punto P.
