CONECTIVIDAD EN LAS AIP Y CRT DE LAS II.EE (SERVIDOR Y ESTACIONES) TALLER DE TECNOLOGÍAS PARA LA EDUCACIÓN: PERÚEDUCA.

Presentaciones similares


Presentación del tema: "CONECTIVIDAD EN LAS AIP Y CRT DE LAS II.EE (SERVIDOR Y ESTACIONES) TALLER DE TECNOLOGÍAS PARA LA EDUCACIÓN: PERÚEDUCA."— Transcripción de la presentación:

1 CONECTIVIDAD EN LAS AIP Y CRT DE LAS II.EE (SERVIDOR Y ESTACIONES) TALLER DE TECNOLOGÍAS PARA LA EDUCACIÓN: PERÚEDUCA

2 Global Crossing(LEVEL 3) CONECTIVIDAD IP-VPN / ADSL POR TELEFONICA DATA CENTER DIGETE DATA CENTER DIGETE INTERNET Telefónica del Perú Mode m Switch Acces s Point Servid or WS WSWS WSWS Local Escolar 1 2 4 3 Red MPLS Existen 1589 Locales Escolares con este servicio. OPTENET

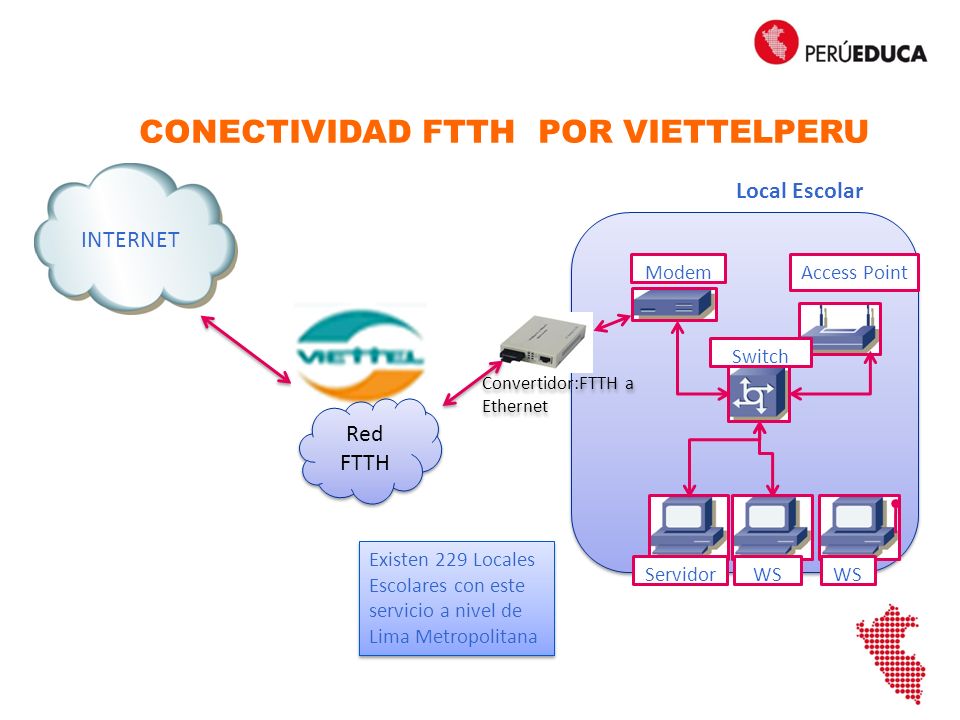

3 CONECTIVIDAD FTTH POR VIETTELPERU Modem Switch Access Point ServidorWS Local Escolar Existen 229 Locales Escolares con este servicio a nivel de Lima Metropolitana Convertidor:FTTH a Ethernet Red FTTH INTERNET

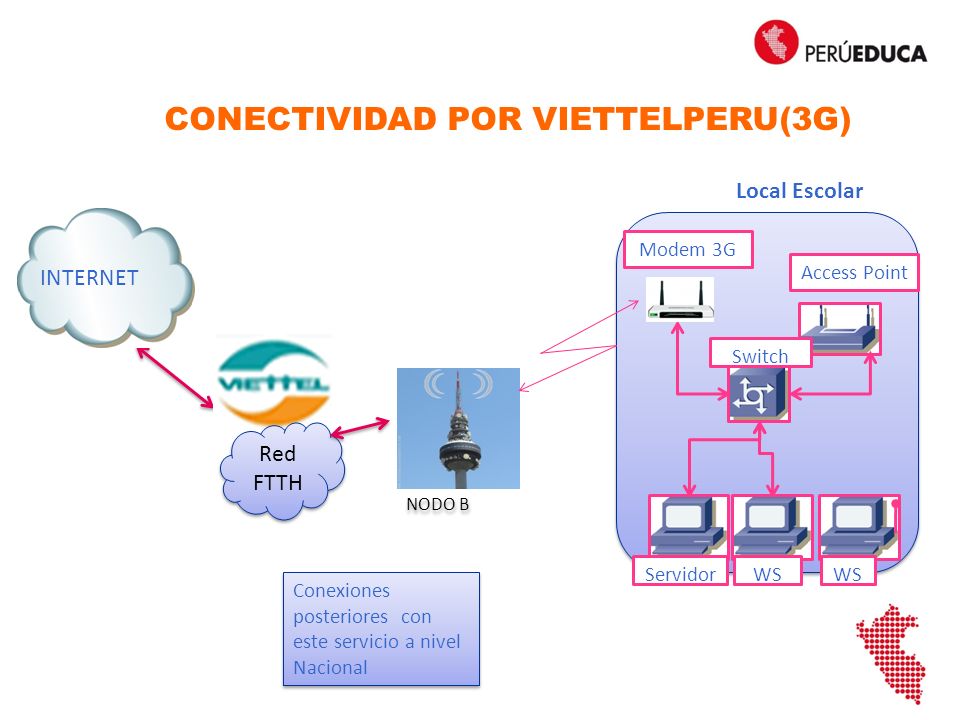

4 CONECTIVIDAD POR VIETTELPERU(3G) Modem 3G Switch Access Point ServidorWS Local Escolar Conexiones posteriores con este servicio a nivel Nacional NODO B Red FTTH INTERNET

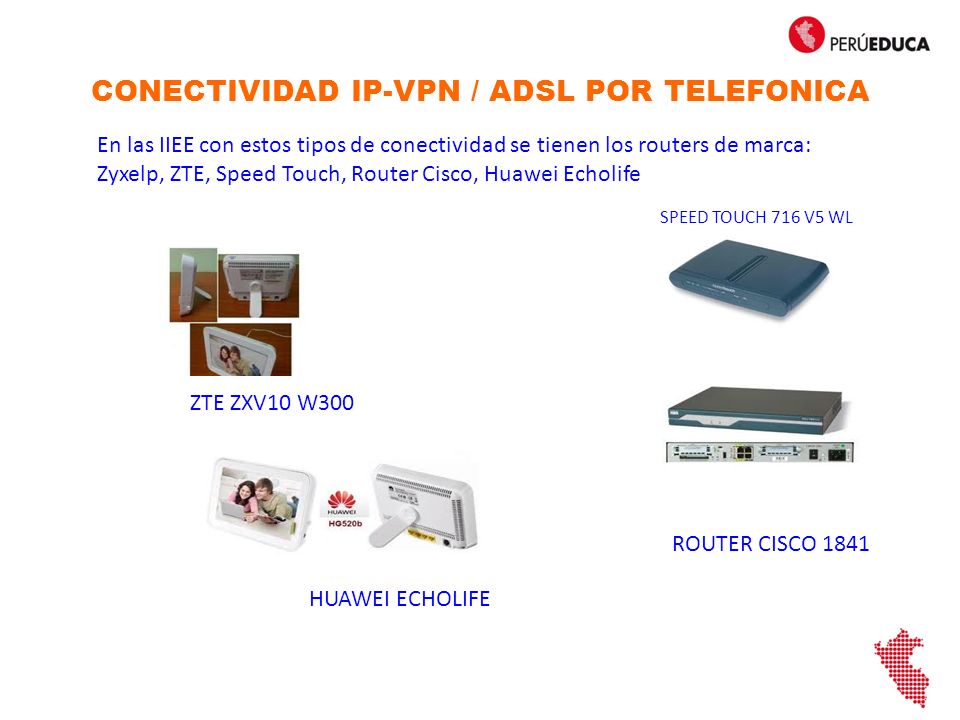

5 ZTE ZXV10 W300 SPEED TOUCH 716 V5 WL ROUTER CISCO 1841 HUAWEI ECHOLIFE CONECTIVIDAD IP-VPN / ADSL POR TELEFONICA En las IIEE con estos tipos de conectividad se tienen los routers de marca: Zyxelp, ZTE, Speed Touch, Router Cisco, Huawei Echolife

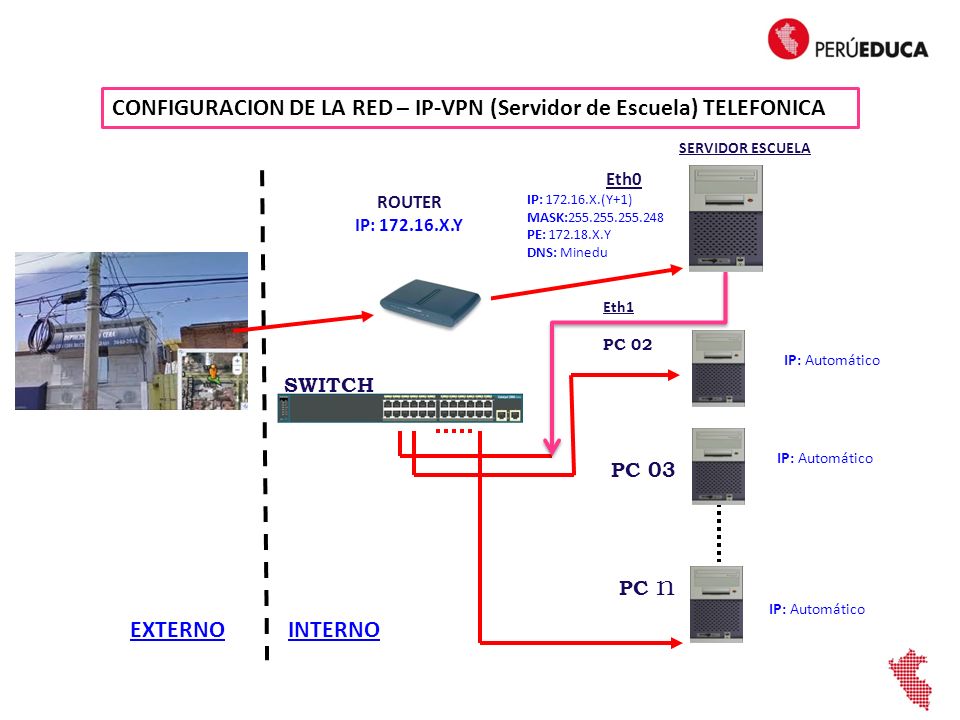

6 CONFIGURACION DE LA RED – IP-VPN (Servidor de Escuela) TELEFONICA EXTERNOINTERNO SWITCH PC 02 PC n SERVIDOR ESCUELA PC 03 ROUTER IP: 172.16.X.Y Eth0 IP: 172.16.X.(Y+1) MASK:255.255.255.248 PE: 172.18.X.Y DNS: Minedu Eth1 IP: Automático

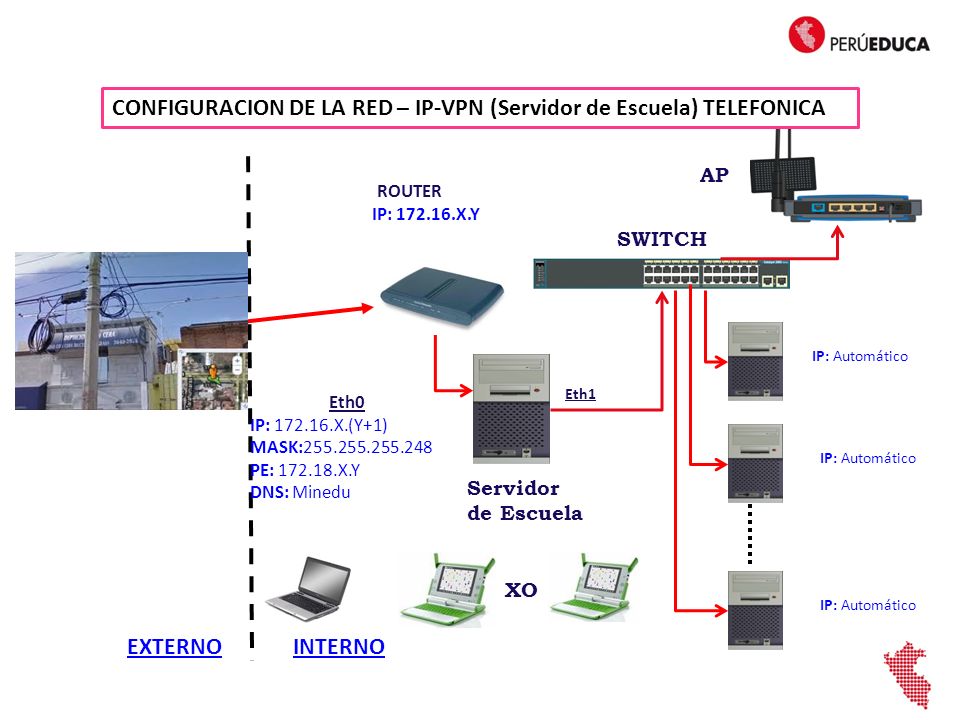

7 EXTERNOINTERNO SWITCH Eth0 IP: 172.16.X.(Y+1) MASK:255.255.255.248 PE: 172.18.X.Y DNS: Minedu IP: Automático Servidor de Escuela IP: Automático Eth1 AP XO CONFIGURACION DE LA RED – IP-VPN (Servidor de Escuela) TELEFONICA ROUTER IP: 172.16.X.Y

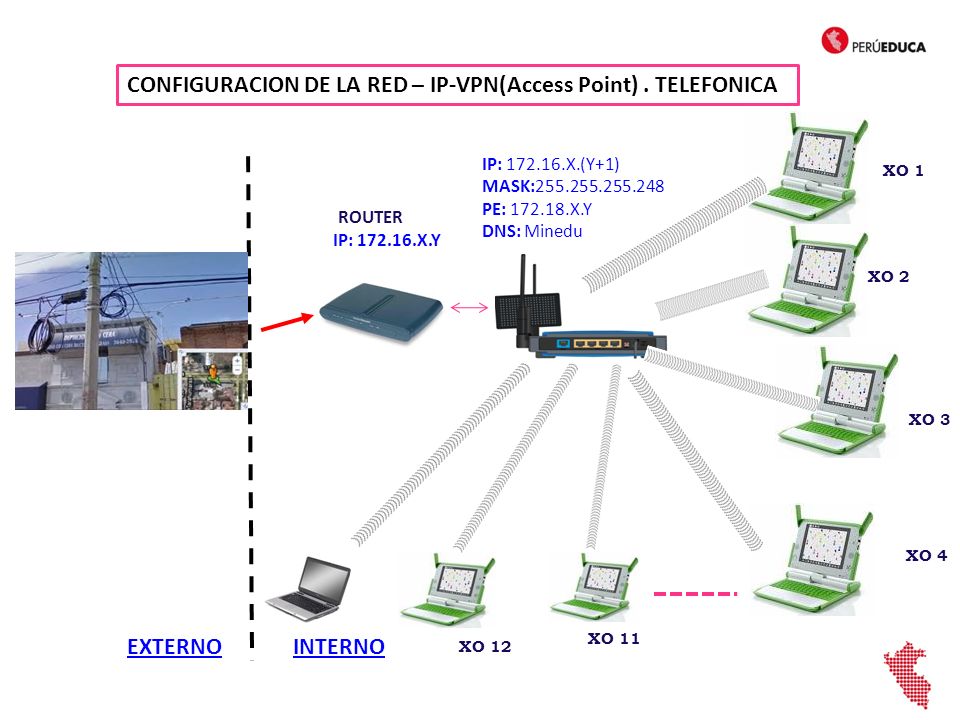

8 EXTERNOINTERNO IP: 172.16.X.(Y+1) MASK:255.255.255.248 PE: 172.18.X.Y DNS: Minedu XO 12 CONFIGURACION DE LA RED – IP-VPN(Access Point). TELEFONICA ROUTER IP: 172.16.X.Y XO 1 XO 2 XO 4 XO 3 XO 11

9 EXTERNOINTERNO Eth0 IP: 172.16.X.(Y+1) MASK:255.255.255.248 PE: 172.18.X.Y DNS: Minedu IP: Automático Servidor de Escuela IP: Automático Eth1 AP CONFIGURACION DE LA RED – IP-VPN (Servidor de Escuela) TELEFONICA ROUTER IP: 172.16.X.Y IP: Automático

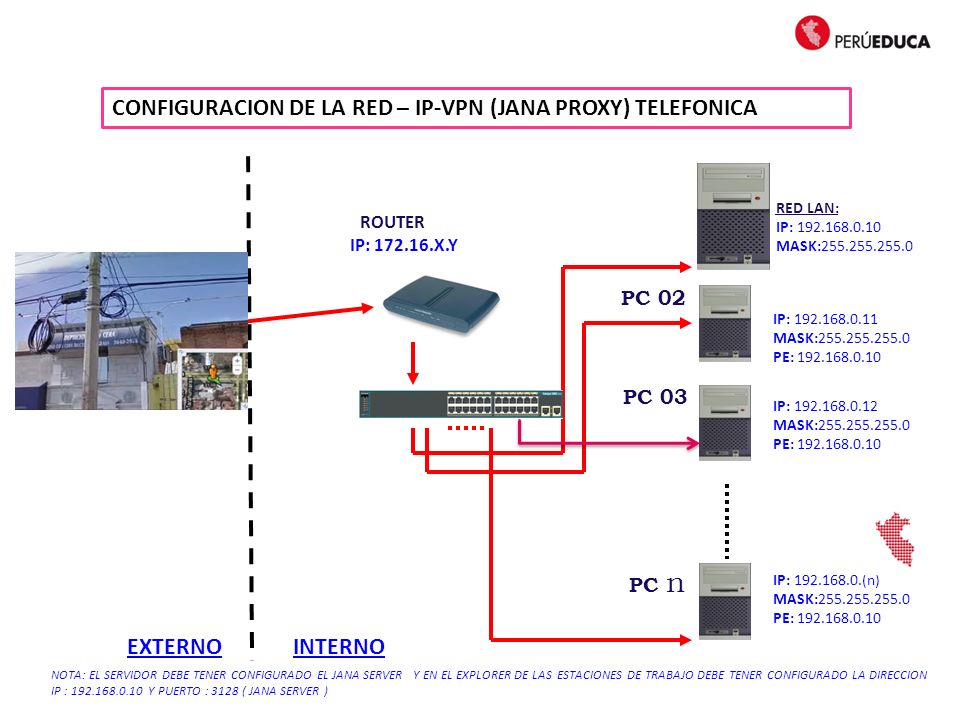

10 EXTERNOINTERNO CONFIGURACION DE LA RED – IP-VPN (JANA PROXY) TELEFONICA ROUTER IP: 172.16.X.Y PC 02 PC n RED LAN: IP: 192.168.0.10 MASK:255.255.255.0 IP: 192.168.0.11 MASK:255.255.255.0 PE: 192.168.0.10 IP: 192.168.0.(n) MASK:255.255.255.0 PE: 192.168.0.10 PC 03 IP: 192.168.0.12 MASK:255.255.255.0 PE: 192.168.0.10 NOTA: EL SERVIDOR DEBE TENER CONFIGURADO EL JANA SERVER Y EN EL EXPLORER DE LAS ESTACIONES DE TRABAJO DEBE TENER CONFIGURADO LA DIRECCION IP : 192.168.0.10 Y PUERTO : 3128 ( JANA SERVER )

11 CONECTIVIDAD FTTH,3G, POR VIETTEL En las IIEE con estos tipos de conectividad se tienen los routers de marca: y Tp-Link, Goldweb,ethernet media converter Ethernet media converter TP-LINK TD-W8901G MODEM GOLDWEB

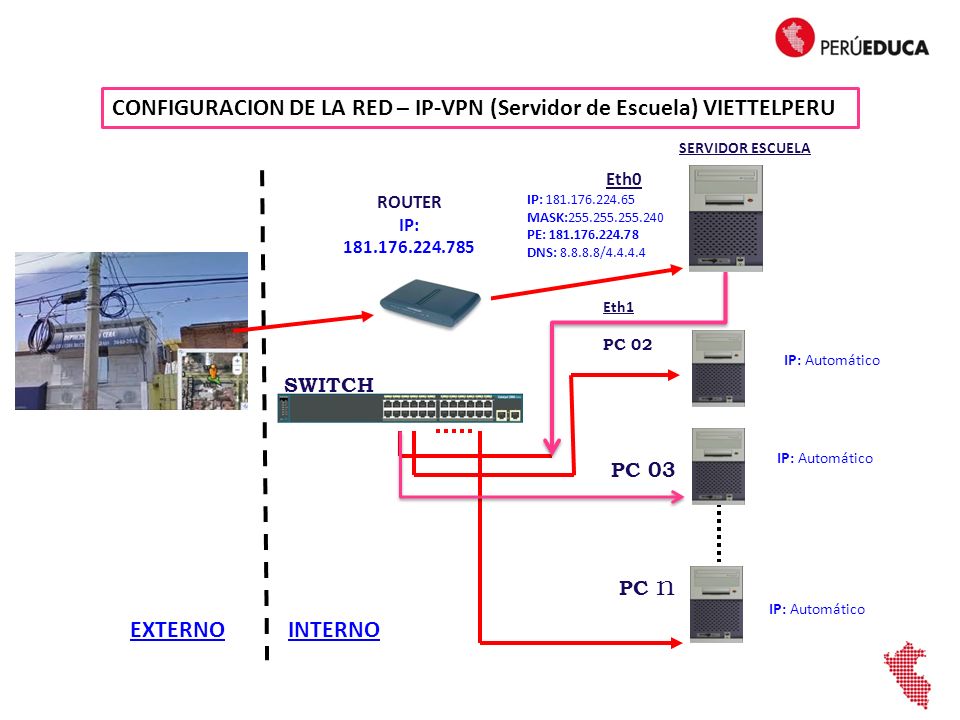

12 CONFIGURACION DE LA RED – IP-VPN (Servidor de Escuela) VIETTELPERU EXTERNOINTERNO SWITCH PC 02 PC n SERVIDOR ESCUELA PC 03 ROUTER IP: 181.176.224.785 Eth0 IP: 181.176.224.65 MASK:255.255.255.240 PE: 181.176.224.78 DNS: 8.8.8.8/4.4.4.4 Eth1 IP: Automático

13 EXTERNOINTERNO SWITCH Eth0 IP: 181.176.224.65 MASK:255.255.255.240 PE:181.176.224.78 DNS:8.8.8.8/4.4.4.4 IP: Automático Servidor de Escuela IP: Automático Eth1 AP XO CONFIGURACION DE LA RED – IP-VPN (Servidor de Escuela) VIETTEL PERU ROUTER IP: 181.176.224.78

14 EXTERNOINTERNO IP: 181.176.224.65 MASK:255.255.255.240 PE: 181.176.224.78 DNS: 8.8.8.8/4.4.4.4 XO 12 CONFIGURACION DE LA RED – IP-VPN(Acces Point). VIETTELPERU ROUTER IP: 181.176.224.65 XO 1 XO 2 XO 4 XO 3 XO 11

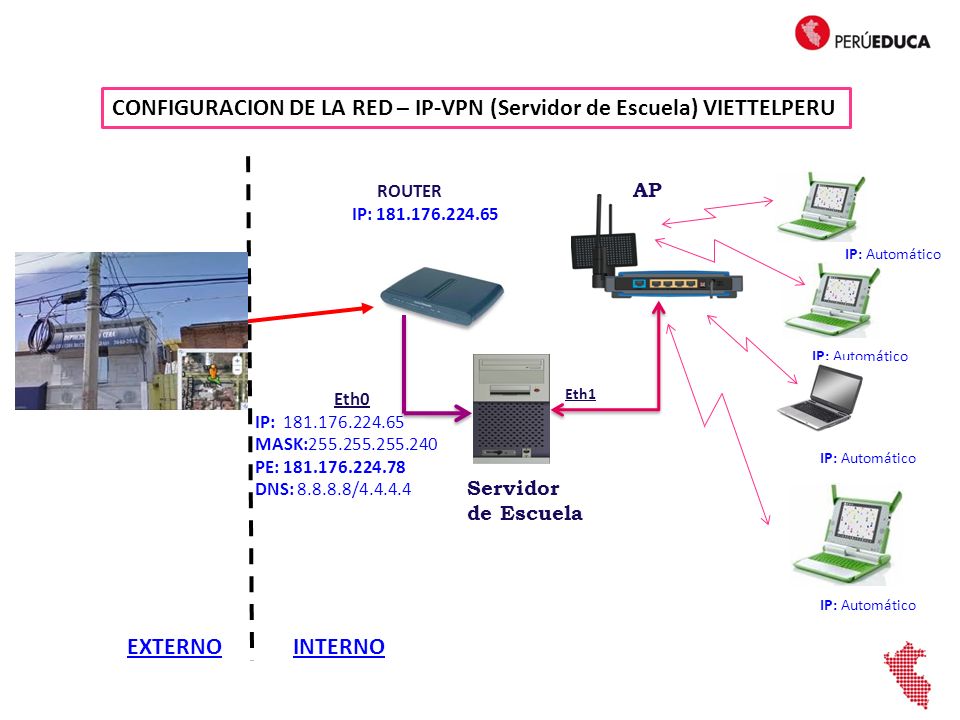

15 EXTERNOINTERNO Eth0 IP: 181.176.224.65 MASK:255.255.255.240 PE: 181.176.224.78 DNS: 8.8.8.8/4.4.4.4 IP: Automático Servidor de Escuela IP: Automático Eth1 AP CONFIGURACION DE LA RED – IP-VPN (Servidor de Escuela) VIETTELPERU ROUTER IP: 181.176.224.65 IP: Automático

16 EXTERNO CONFIGURACION DE LA RED – IP-VPN (JANA PROXY) VIETTELPERU SWITCH SERVIDOR RED WAN: IP: 172.16.X.(Y+1) MASK:255.255.255.248 PE: 172.16.X.Y DNS: 192.168.1.15 ROUTER IP: 172.16.X.Y PC 02 PC n PC 03 RED LAN: IP: 192.168.0.10 MASK:255.255.255.0 IP: 192.168.0.11 MASK:255.255.255.0 PE: 192.168.0.10 IP: 192.168.0.12 MASK:255.255.255.0 PE: 192.168.0.10 IP: 192.168.0.n MASK:255.255.255.0 PE: 192.168.0.10 NTERNO NOTA: EL SERVIDOR DEBE TENER CONFIGURADO EL JANA SERVER Y EN EL EXPLORER DE LAS ESTACIONES DE TRABAJO DEBE TENER CONFIGURADO LA DIRECCION IP : 192.168.0.10 Y PUERTO : 3128 ( JANA SERVER )

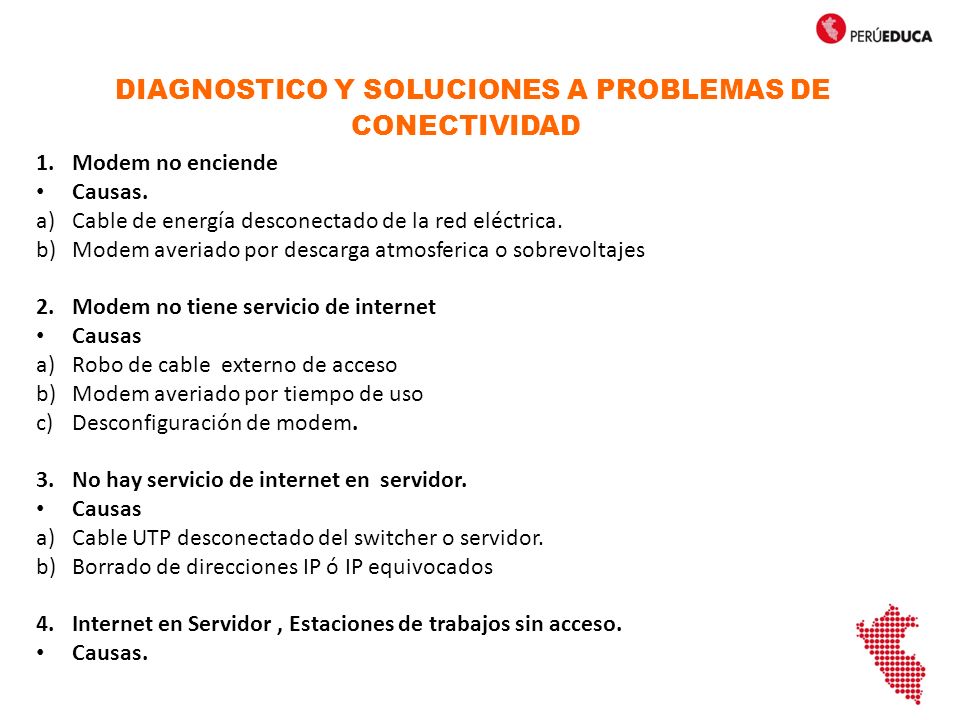

17 DIAGNOSTICO Y SOLUCIONES A PROBLEMAS DE CONECTIVIDAD 1.Modem no enciende Causas. a)Cable de energía desconectado de la red eléctrica. b)Modem averiado por descarga atmosferica o sobrevoltajes 2.Modem no tiene servicio de internet Causas a)Robo de cable externo de acceso b)Modem averiado por tiempo de uso c)Desconfiguración de modem. 3.No hay servicio de internet en servidor. Causas a)Cable UTP desconectado del switcher o servidor. b)Borrado de direcciones IP ó IP equivocados 4.Internet en Servidor, Estaciones de trabajos sin acceso. Causas.

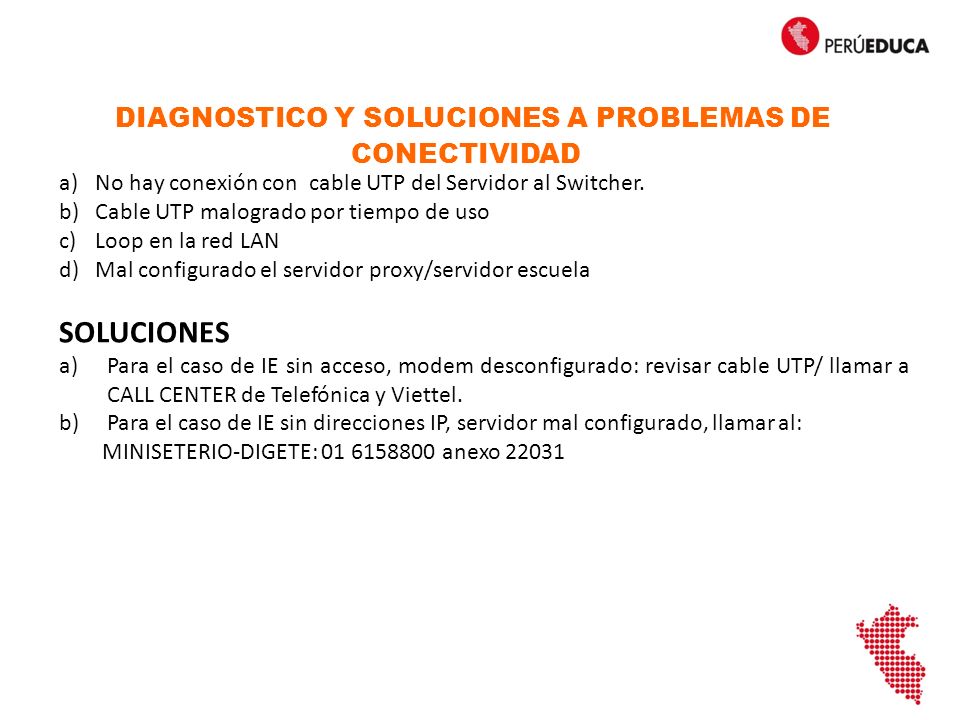

18 DIAGNOSTICO Y SOLUCIONES A PROBLEMAS DE CONECTIVIDAD a)No hay conexión con cable UTP del Servidor al Switcher. b)Cable UTP malogrado por tiempo de uso c)Loop en la red LAN d)Mal configurado el servidor proxy/servidor escuela SOLUCIONES a)Para el caso de IE sin acceso, modem desconfigurado: revisar cable UTP/ llamar a CALL CENTER de Telefónica y Viettel. b)Para el caso de IE sin direcciones IP, servidor mal configurado, llamar al: MINISETERIO-DIGETE: 01 6158800 anexo 22031

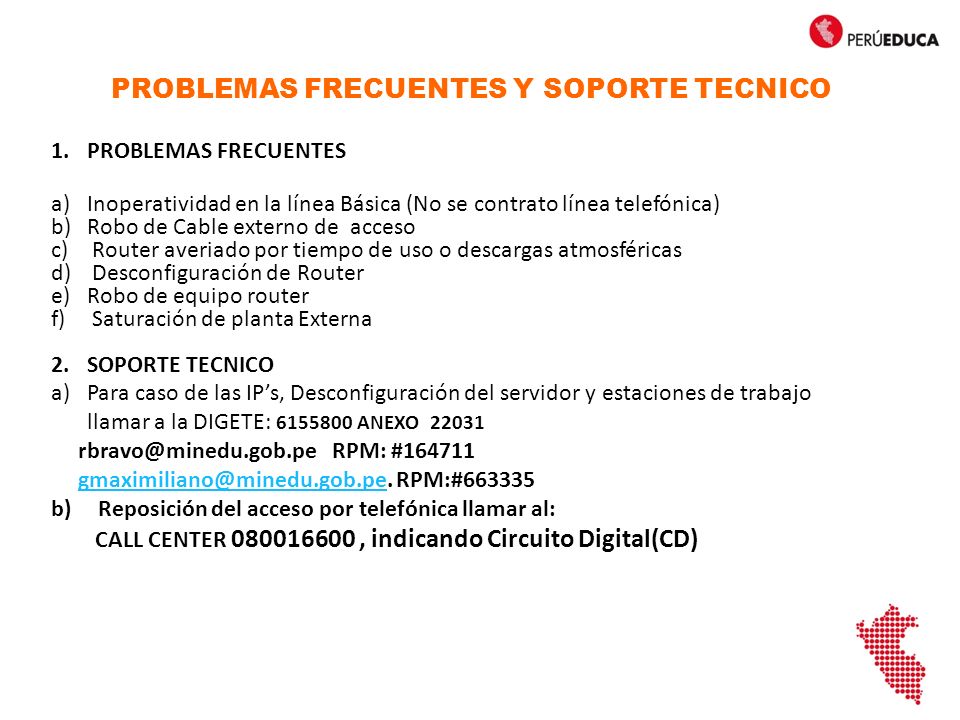

19 PROBLEMAS FRECUENTES Y SOPORTE TECNICO 1.PROBLEMAS FRECUENTES a)Inoperatividad en la línea Básica (No se contrato línea telefónica) b)Robo de Cable externo de acceso c) Router averiado por tiempo de uso o descargas atmosféricas d) Desconfiguración de Router e)Robo de equipo router f) Saturación de planta Externa 2.SOPORTE TECNICO a)Para caso de las IPs, Desconfiguración del servidor y estaciones de trabajo llamar a la DIGETE: 6155800 ANEXO 22031 rbravo@minedu.gob.pe RPM: #164711 gmaximiliano@minedu.gob.pe. RPM:#663335gmaximiliano@minedu.gob.pe b) Reposición del acceso por telefónica llamar al: CALL CENTER 080016600, indicando Circuito Digital(CD)

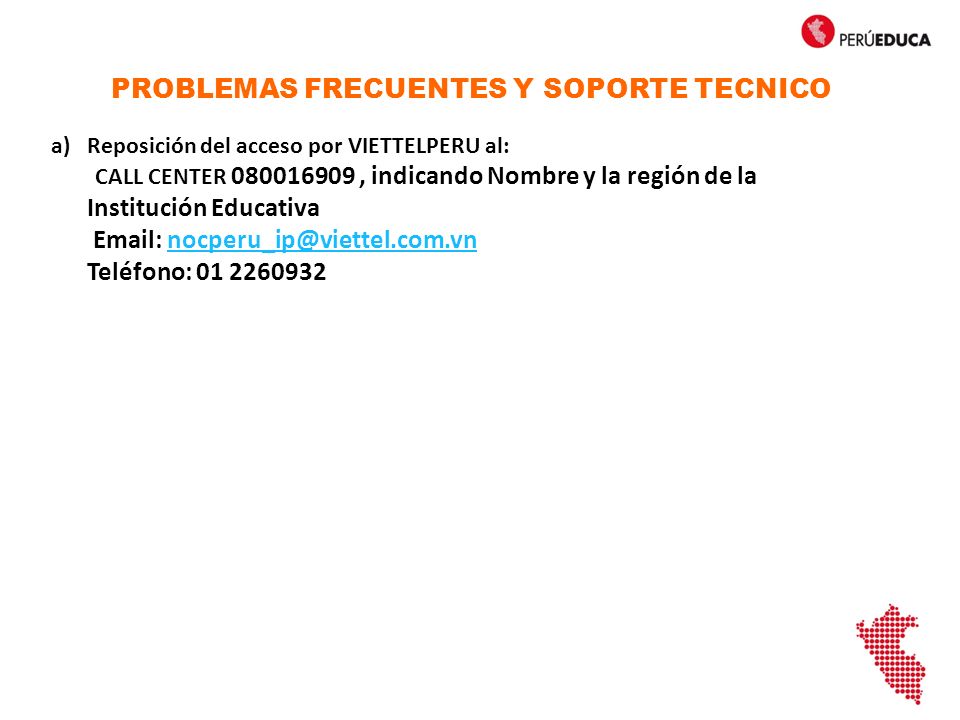

20 PROBLEMAS FRECUENTES Y SOPORTE TECNICO a)Reposición del acceso por VIETTELPERU al: CALL CENTER 080016909, indicando Nombre y la región de la Institución Educativa Email: nocperu_ip@viettel.com.vnnocperu_ip@viettel.com.vn Teléfono: 01 2260932

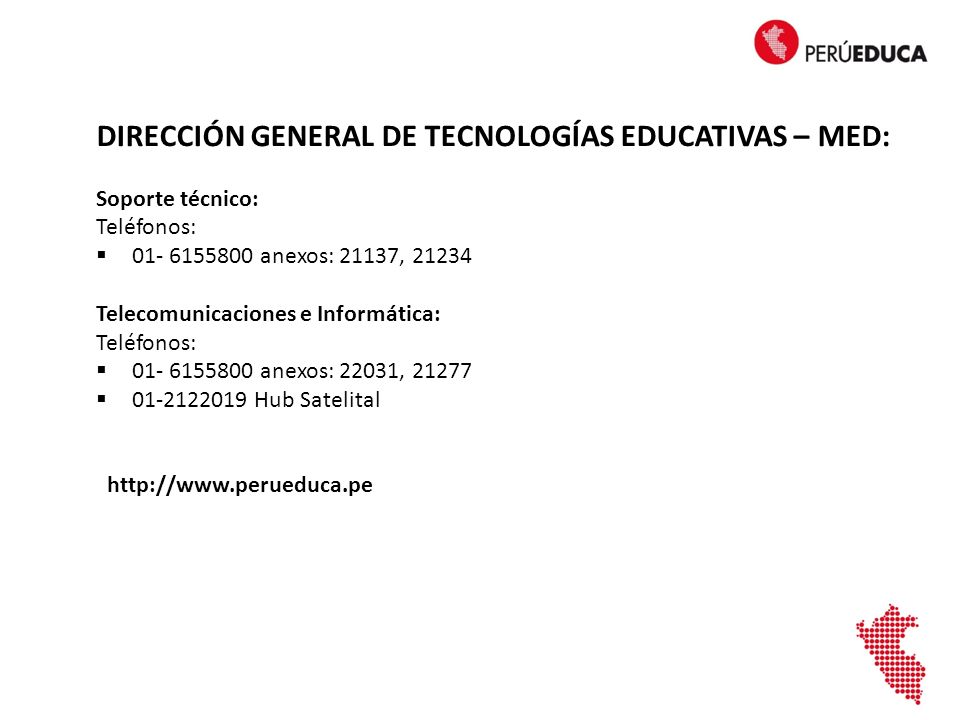

21 DIRECCIÓN GENERAL DE TECNOLOGÍAS EDUCATIVAS – MED: Soporte técnico: Teléfonos: 01- 6155800 anexos: 21137, 21234 Telecomunicaciones e Informática: Teléfonos: 01- 6155800 anexos: 22031, 21277 01-2122019 Hub Satelital http://www.perueduca.pe

22 GRACIAS………..
