1 Seminario vía Internet Configuración de Equipo de Voz sobre IP

2 Multi-Tech Systems, Inc. Establecido en 1970 Oficina Corporativa y fabrica en Minnesota, USA. Equipos Confiables Sucursales en el Reino Unido y Francia Empresa Privada Soporte Técnico sin costo para toda la vida del equipo

3 Presentación de los MultiVoIP para Voz sobre IP

4 ¿Cómo Funcionan las Redes de Voz? Voz/fax son enviados a través de circuitos dedicados. Las llamadas de voz/fax son enrutadas utilizando números teléfonicos. Los conmutadores telefónicos saben como conectarse a cualquier número telefónico de la red pública. Red telefónica

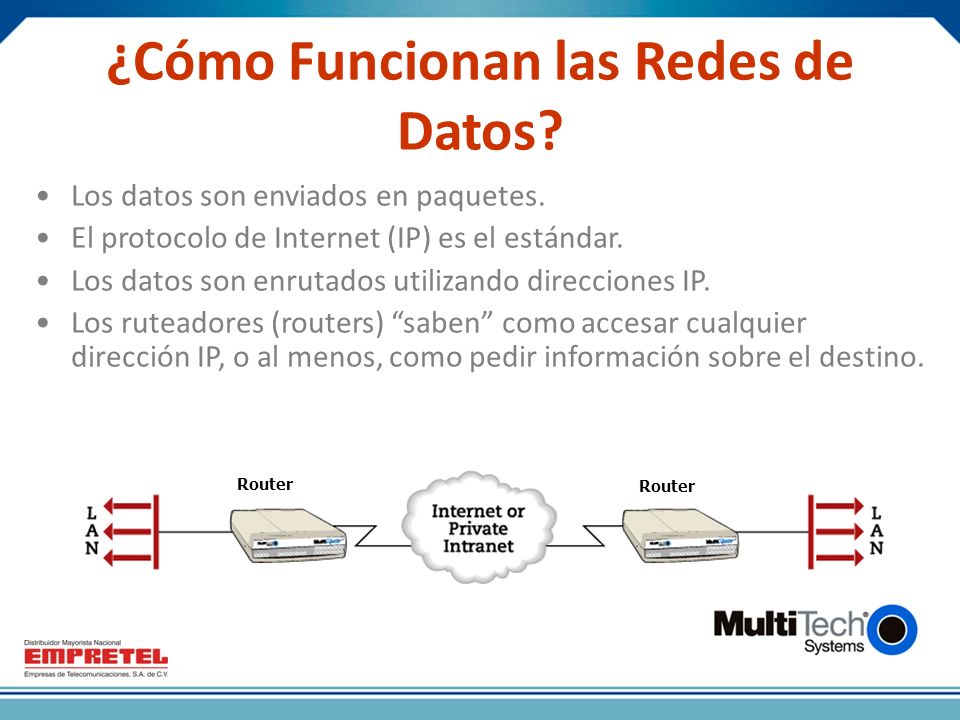

5 ¿Cómo Funcionan las Redes de Datos? Los datos son enviados en paquetes. El protocolo de Internet (IP) es el estándar. Los datos son enrutados utilizando direcciones IP. Los ruteadores (routers) saben como accesar cualquier dirección IP, o al menos, como pedir información sobre el destino. Router

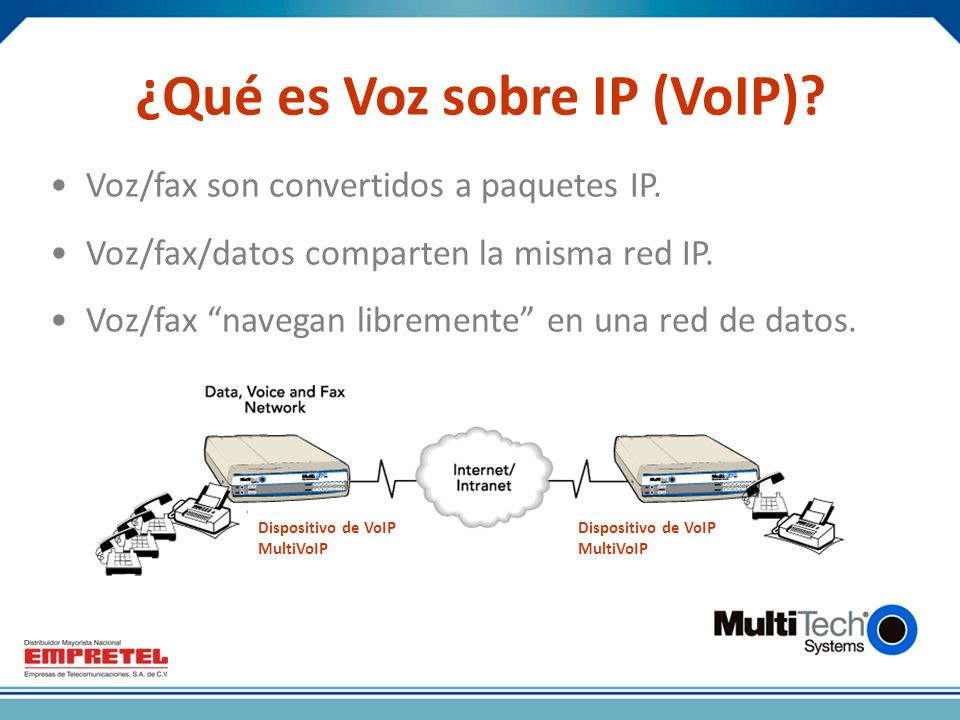

6 ¿Qué es Voz sobre IP (VoIP)? Voz/fax son convertidos a paquetes IP. Voz/fax/datos comparten la misma red IP. Voz/fax navegan libremente en una red de datos. Dispositivo de VoIP MultiVoIP Dispositivo de VoIP MultiVoIP

7 Voz sobre IP Acercamiento al producto

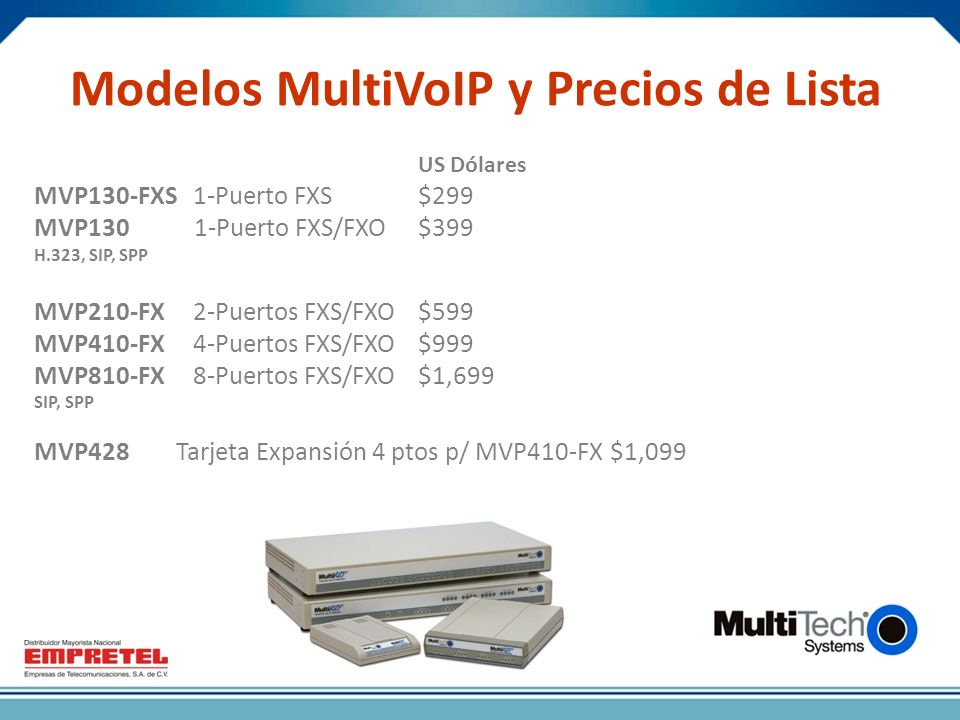

8 Modelos MultiVoIP y Precios de Lista US Dólares MVP130-FXS 1-Puerto FXS$299 MVP130 1-Puerto FXS/FXO$399 H.323, SIP, SPP MVP210-FX 2-Puertos FXS/FXO$599 MVP410-FX 4-Puertos FXS/FXO$999 MVP810-FX 8-Puertos FXS/FXO$1,699 SIP, SPP MVP428 Tarjeta Expansión 4 ptos p/ MVP410-FX$1,099

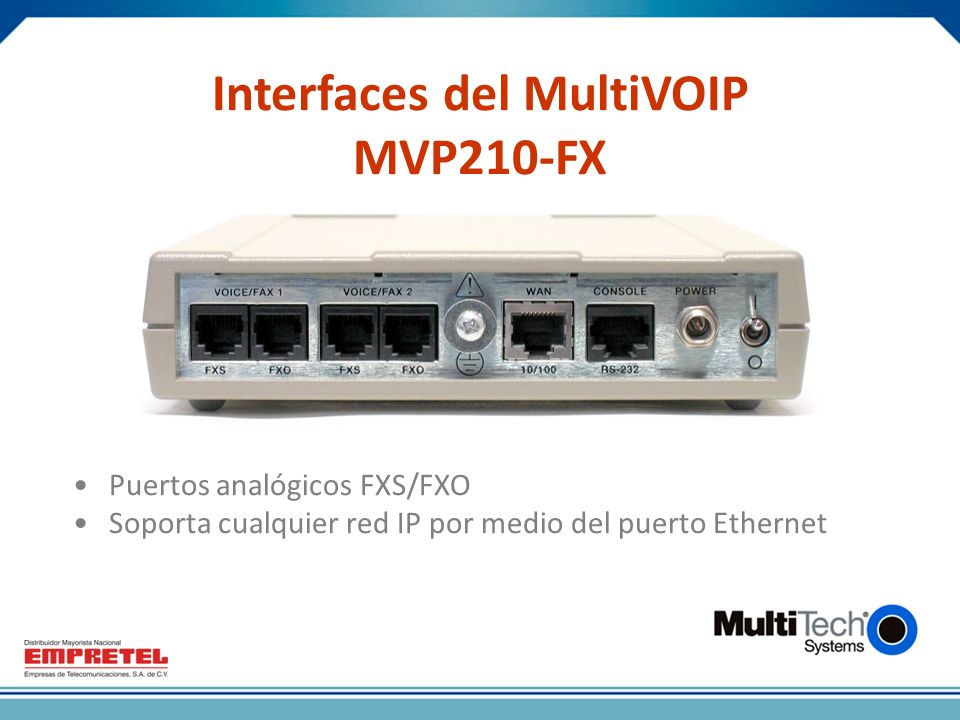

9 Interfaces del MultiVOIP MVP210-FX Puertos analógicos FXS/FXO Soporta cualquier red IP por medio del puerto Ethernet

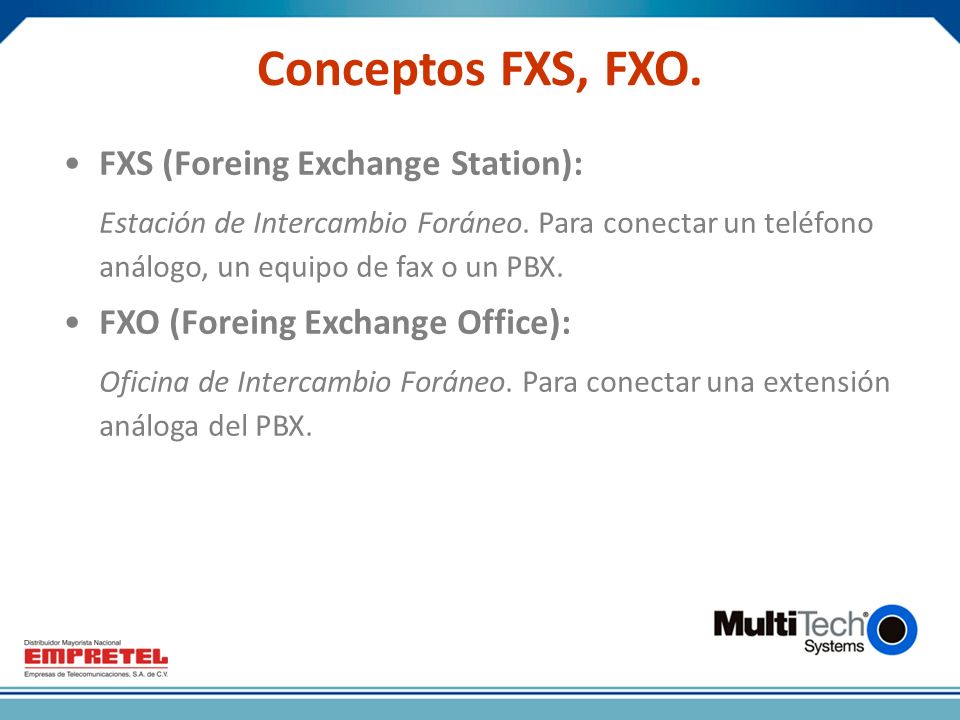

10 Conceptos FXS, FXO. FXS (Foreing Exchange Station): Estación de Intercambio Foráneo. Para conectar un teléfono análogo, un equipo de fax o un PBX. FXO (Foreing Exchange Office): Oficina de Intercambio Foráneo. Para conectar una extensión análoga del PBX.

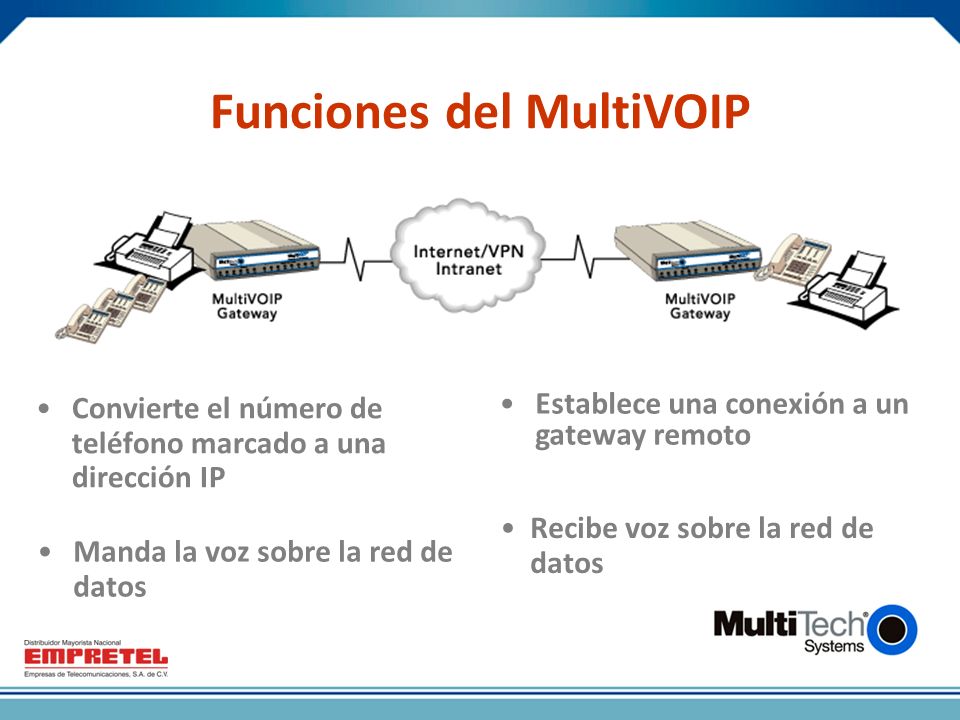

11 Funciones del MultiVOIP Convierte el número de teléfono marcado a una dirección IP Manda la voz sobre la red de datos Establece una conexión a un gateway remoto Recibe voz sobre la red de datos

12 Requisitos del MultiVOIP Red IP WAN Existente –Internet / VPN / Intranet –Enlace Inalámbrico PtP –64 Kb por canal de voz Direcciones IP estáticas

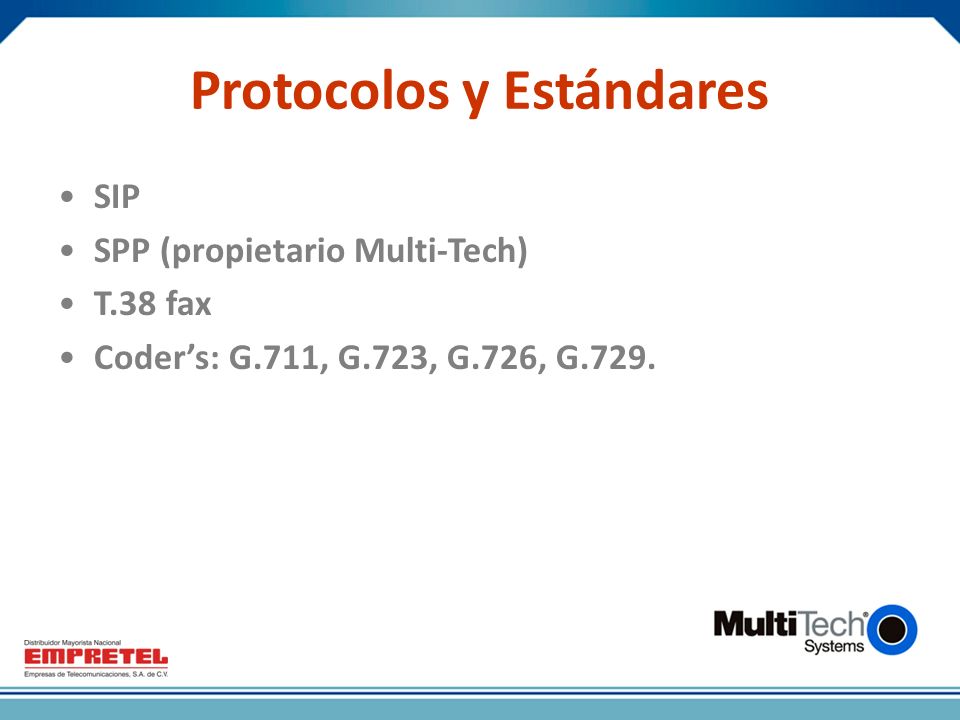

13 Protocolos y Estándares SIP SPP (propietario Multi-Tech) T.38 fax Coders: G.711, G.723, G.726, G.729.

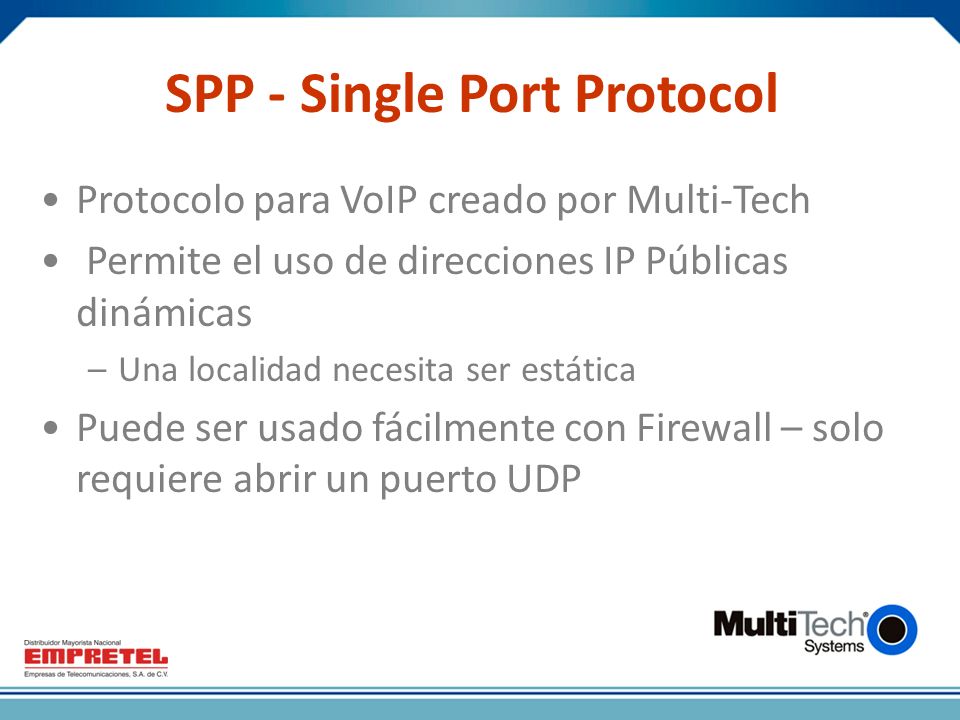

14 SPP - Single Port Protocol Protocolo para VoIP creado por Multi-Tech Permite el uso de direcciones IP Públicas dinámicas –Una localidad necesita ser estática Puede ser usado fácilmente con Firewall – solo requiere abrir un puerto UDP

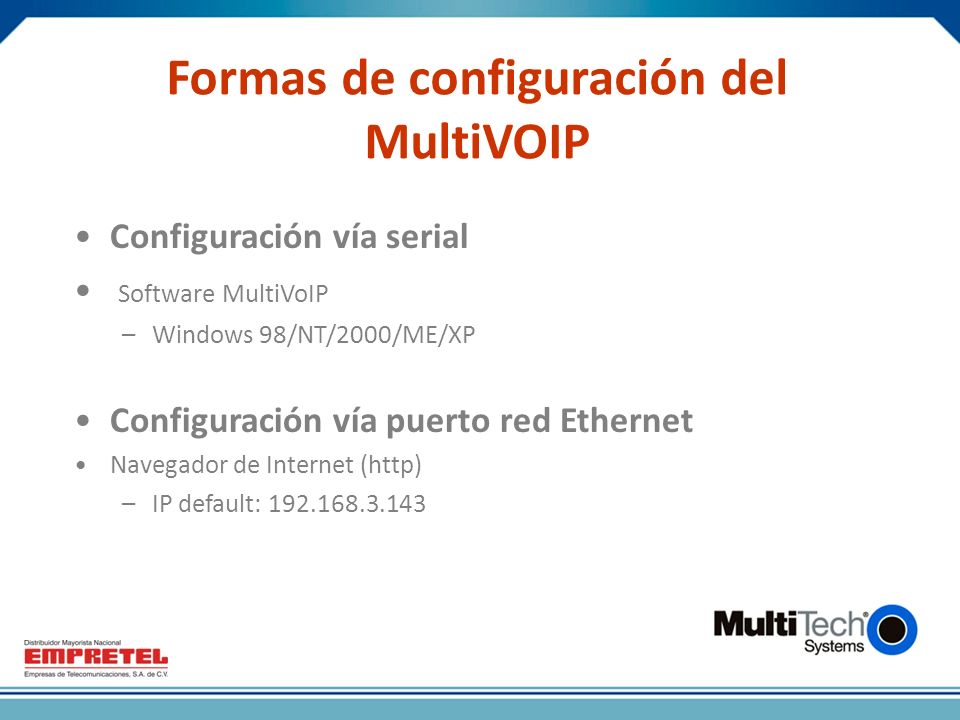

15 Formas de configuración del MultiVOIP Configuración vía serial Software MultiVoIP –Windows 98/NT/2000/ME/XP Configuración vía puerto red Ethernet Navegador de Internet (http) –IP default:

16 Voz sobre IP Ejemplo de aplicación

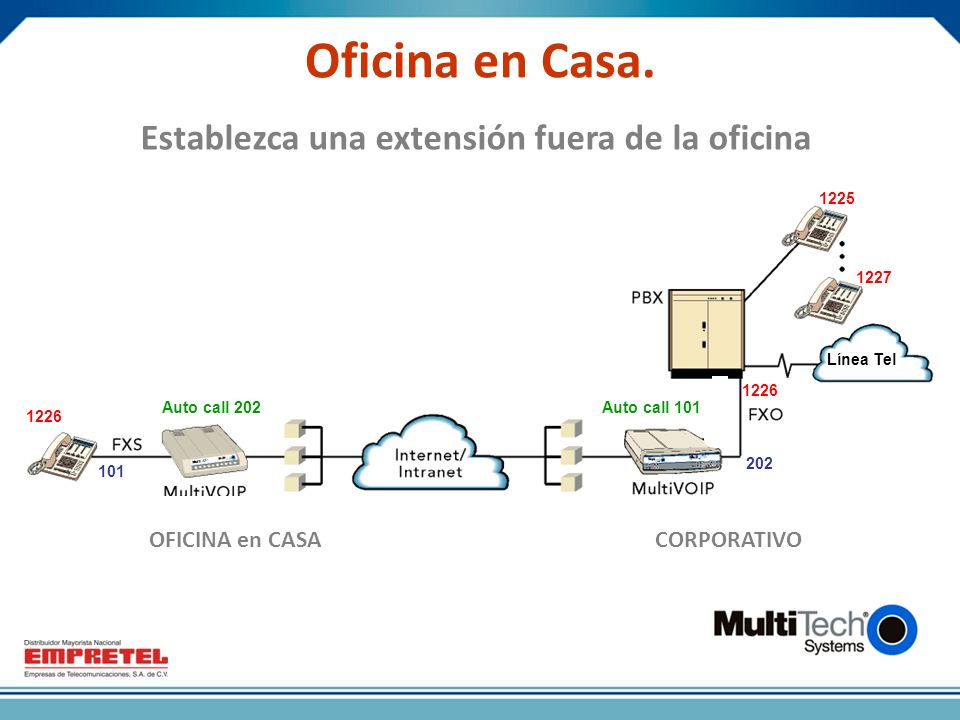

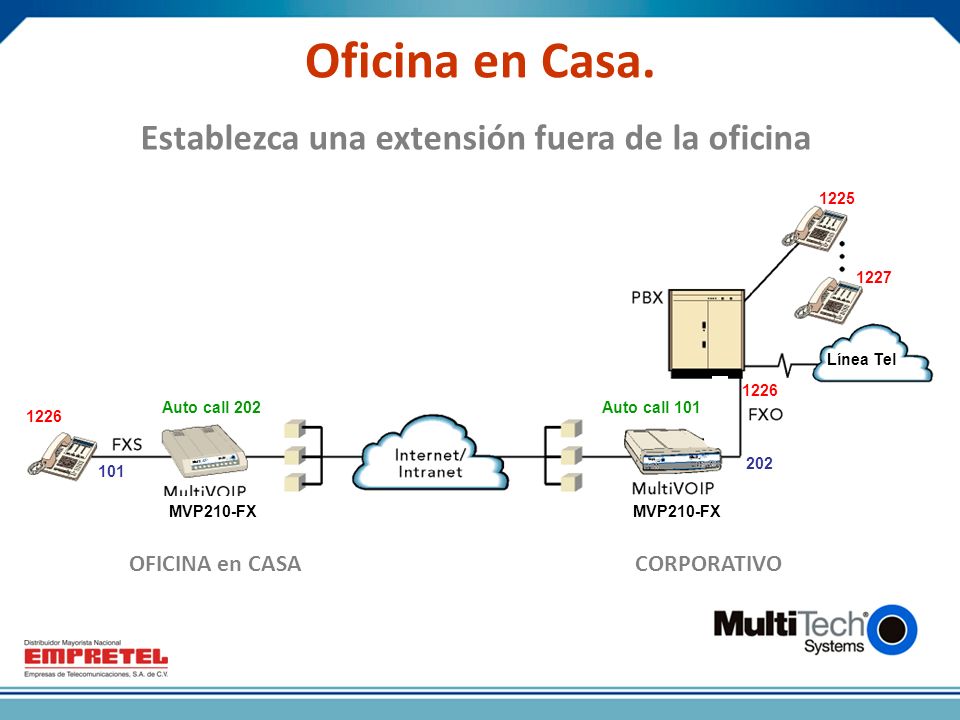

17 Oficina en Casa. Establezca una extensión fuera de la oficina Línea Tel OFICINA en CASACORPORATIVO Auto call 202Auto call 101 MVP210-FX

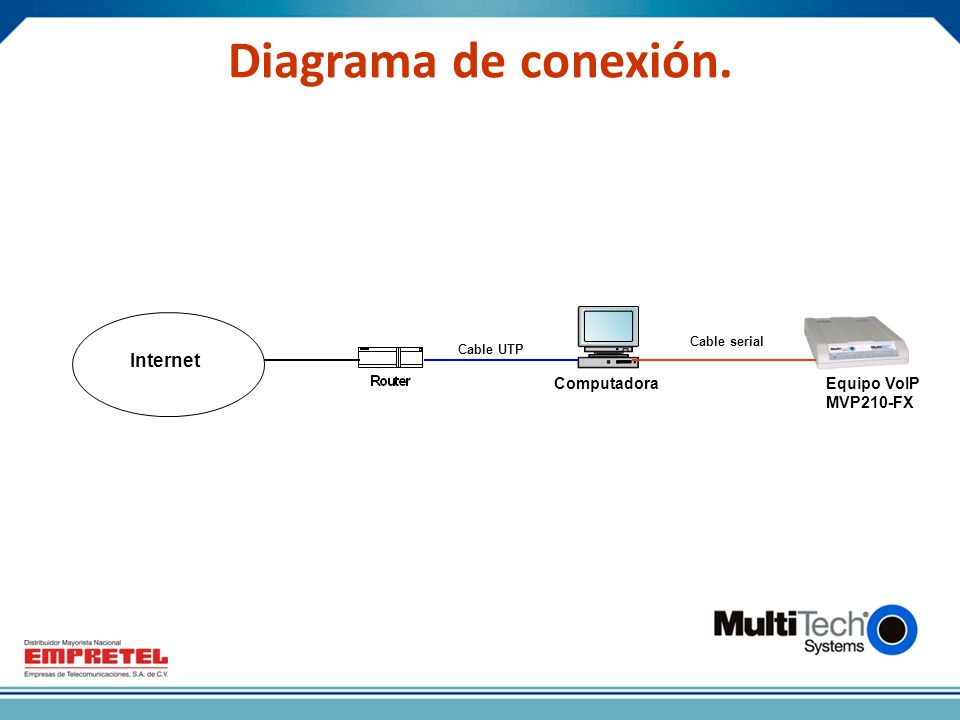

18 ComputadoraEquipo VoIP MVP210-FX Cable serial Cable UTP Diagrama de conexión. Internet

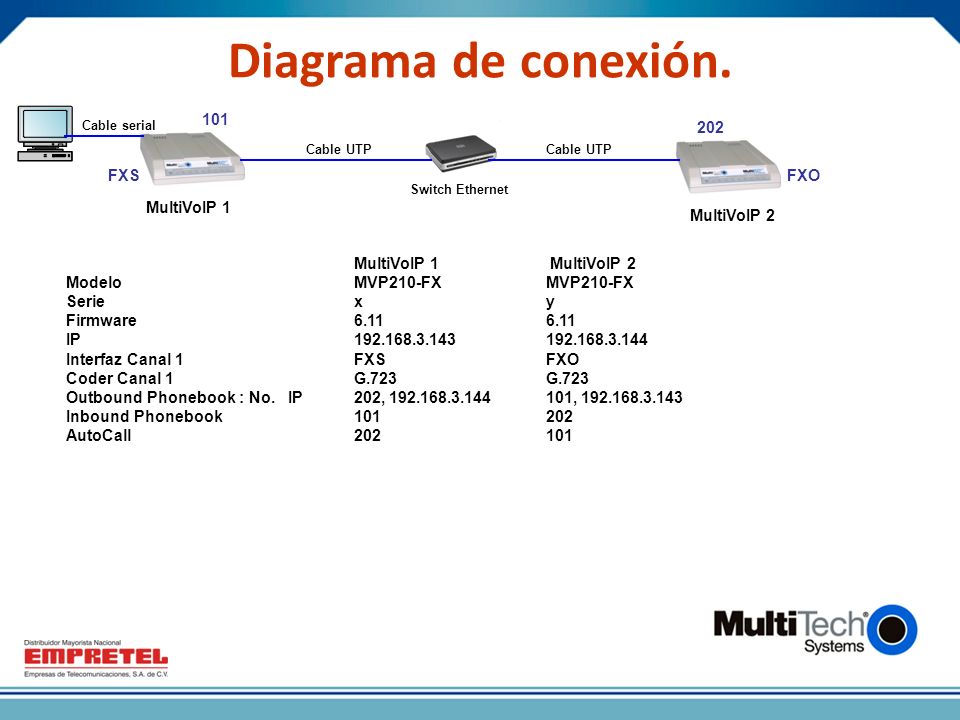

19 MultiVoIP 2 Diagrama de conexión. MultiVoIP 1 Switch Ethernet Cable UTP Cable serial FXSFXO MultiVoIP 1 MultiVoIP 2 ModeloMVP210-FXMVP210-FX Seriexy Firmware IP Interfaz Canal 1FXSFXO Coder Canal 1G.723G.723 Outbound Phonebook : No. IP202, , Inbound Phonebook AutoCall

20 Oficina en Casa. Establezca una extensión fuera de la oficina Línea Tel OFICINA en CASACORPORATIVO Auto call 202Auto call 101

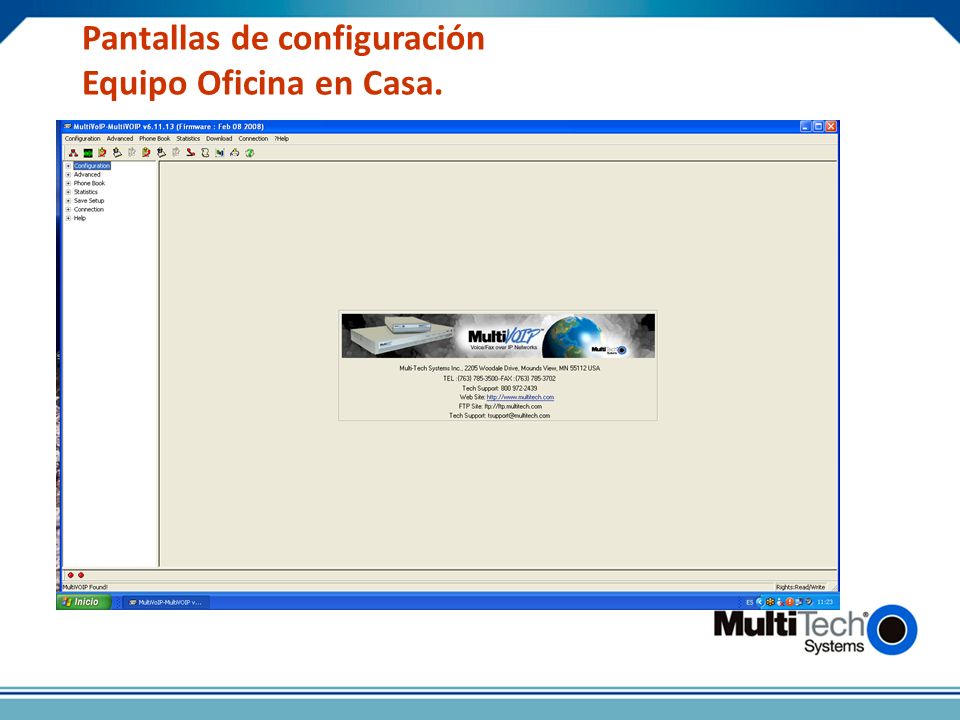

21 Pantallas de configuración Equipo Oficina en Casa.

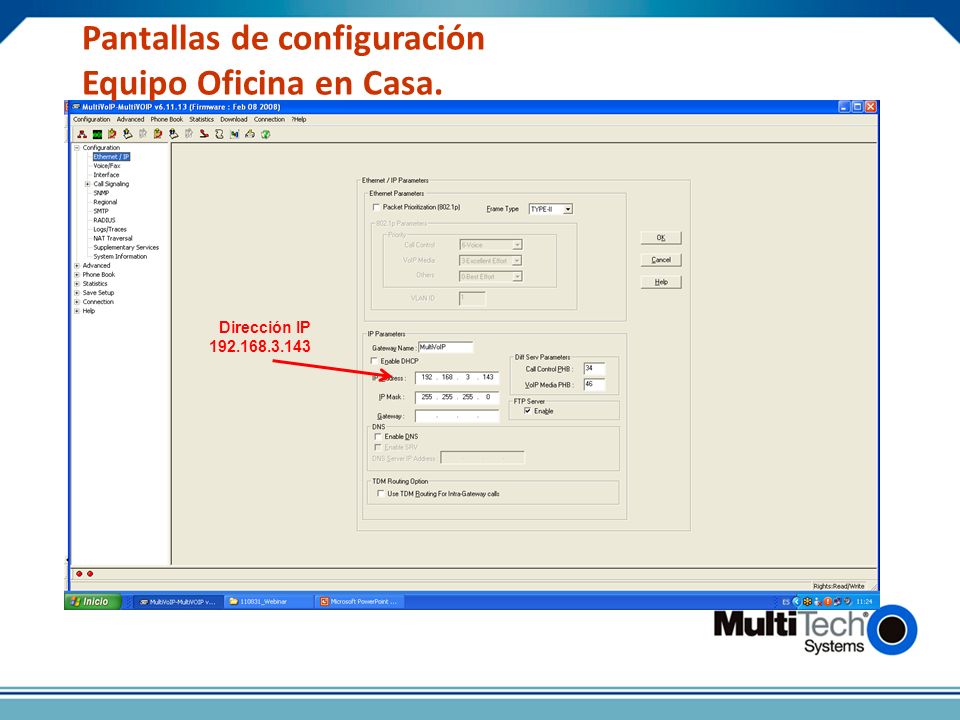

22 Pantallas de configuración Equipo Oficina en Casa. Dirección IP

23 Pantallas de configuración Equipo Oficina en Casa. Interfaz canal 1 en FXS

24 Pantallas de configuración Equipo Oficina en Casa. Coder de canal 1 y Autocall a 202

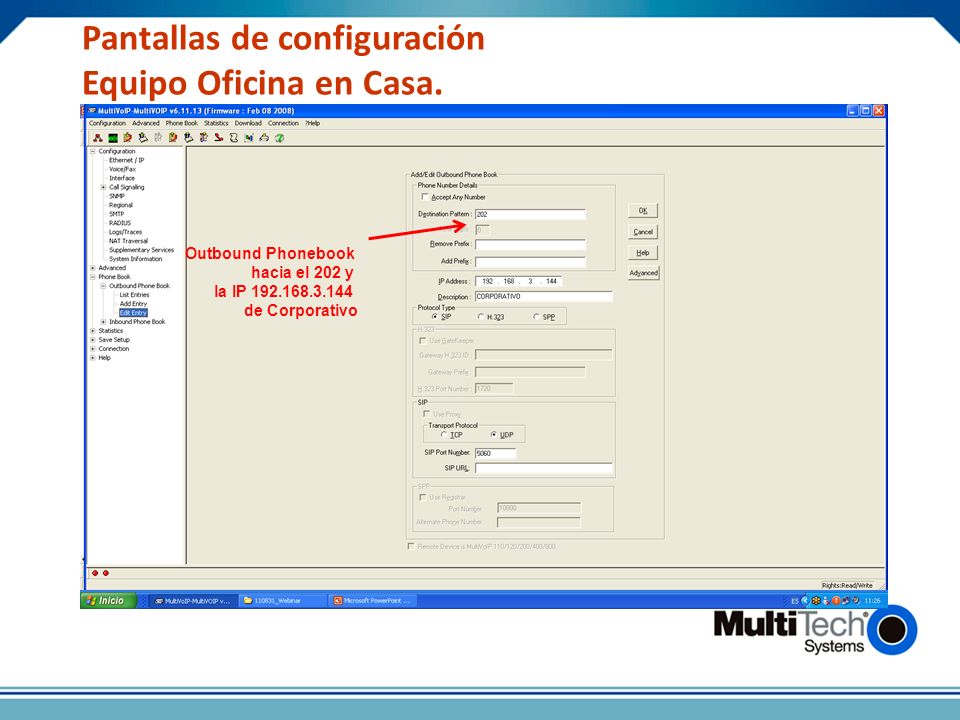

25 Pantallas de configuración Equipo Oficina en Casa. Outbound Phonebook hacia el 202 y la IP de Corporativo

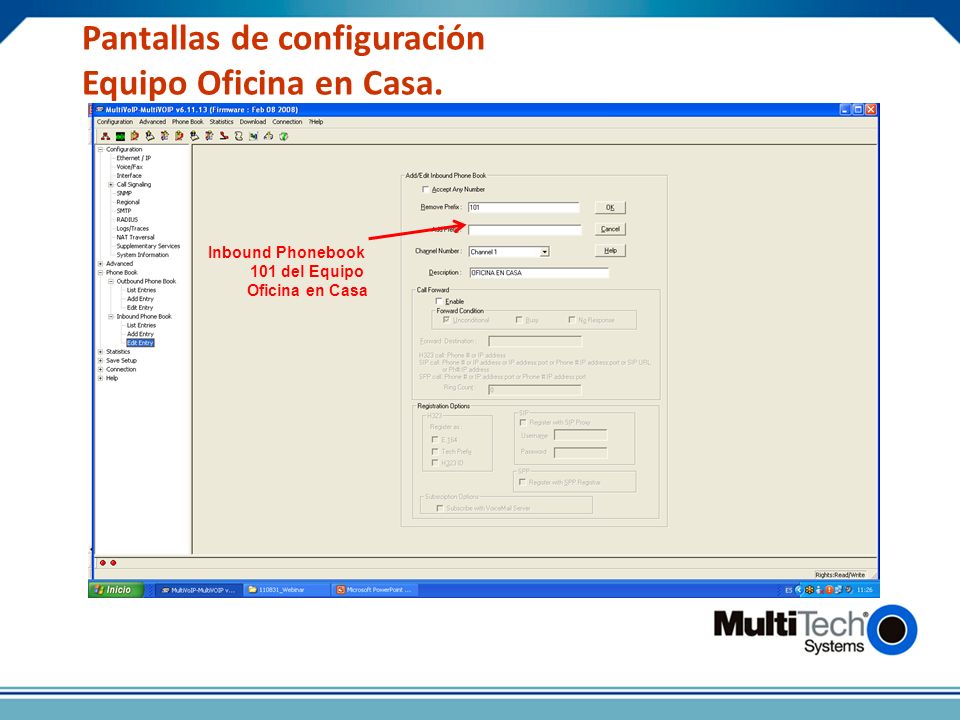

26 Pantallas de configuración Equipo Oficina en Casa. Inbound Phonebook 101 del Equipo Oficina en Casa

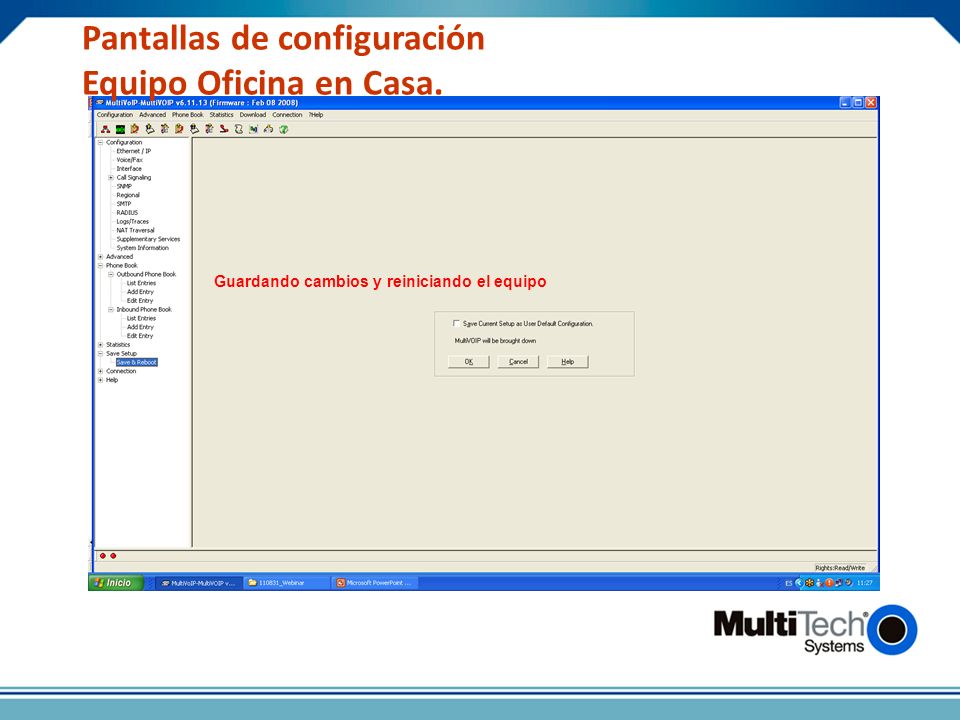

27 Pantallas de configuración Equipo Oficina en Casa. Guardando cambios y reiniciando el equipo

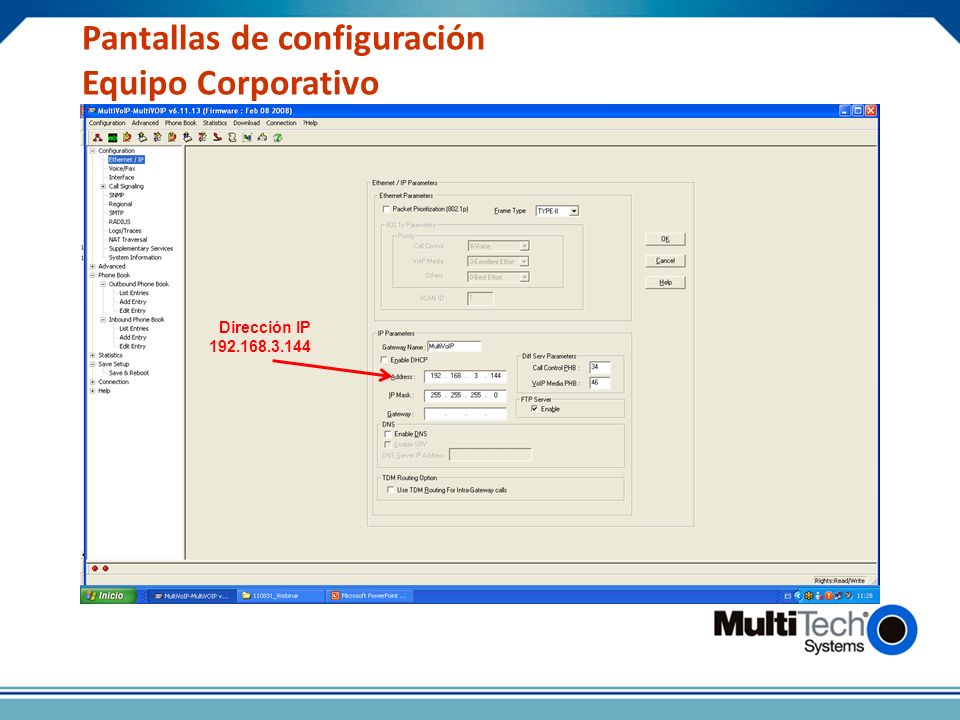

28 Pantallas de configuración Equipo Corporativo Dirección IP

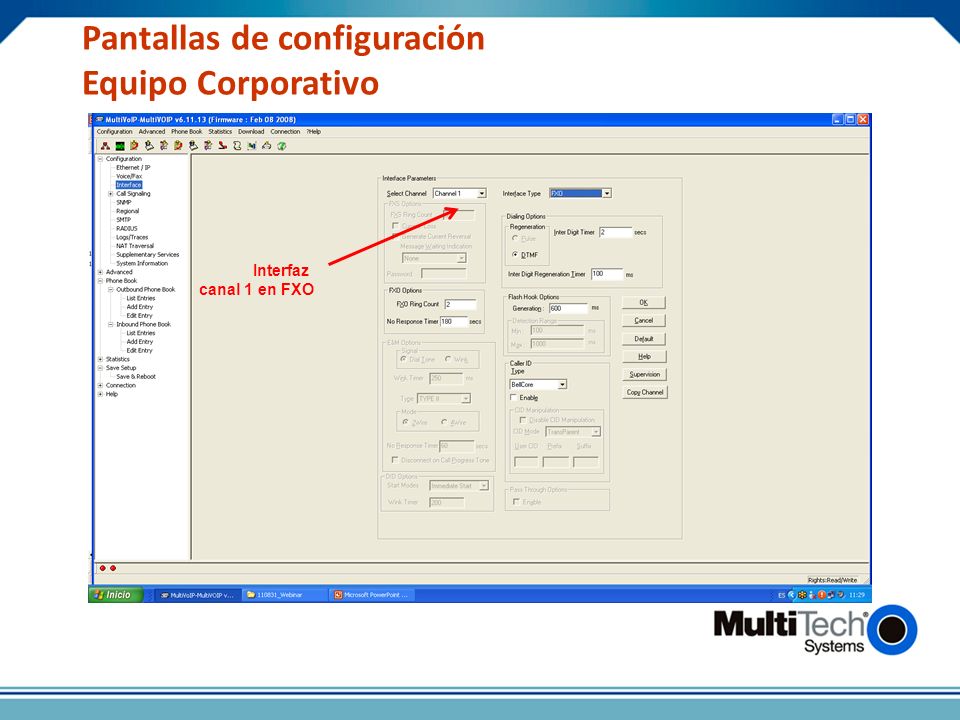

29 Pantallas de configuración Equipo Corporativo Interfaz canal 1 en FXO

30 Pantallas de configuración Equipo Corporativo Coder de canal 1 y Autocall a 101

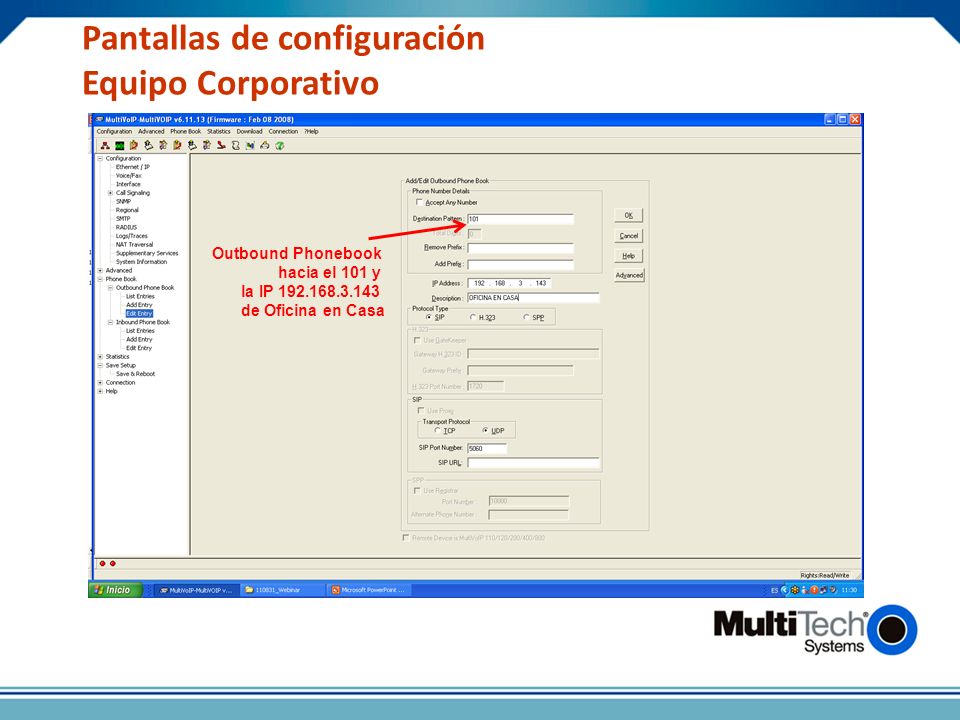

31 Pantallas de configuración Equipo Corporativo Outbound Phonebook hacia el 101 y la IP de Oficina en Casa

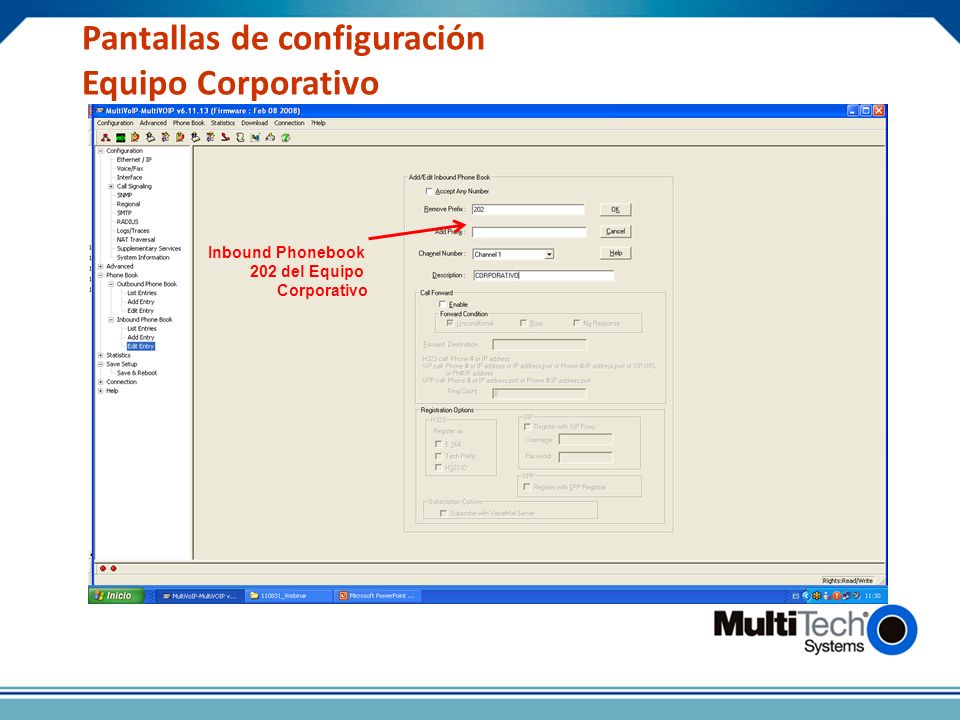

32 Pantallas de configuración Equipo Corporativo Inbound Phonebook 202 del Equipo Corporativo

33 Pantallas de configuración Equipo Corporativo Guardando cambios y reiniciando el equipo

34 ¡Gracias! Antonio López Ingeniería y servicio EMPRETEL Tel: (81) MSN:
