  No cambian el tipo de movimiento, sólo modifican sus valores de fuerza, velocidad.  Los mecanismos de transmisión pueden ser, a su vez, agrupados.

Presentación del tema: "  No cambian el tipo de movimiento, sólo modifican sus valores de fuerza, velocidad.  Los mecanismos de transmisión pueden ser, a su vez, agrupados."— Transcripción de la presentación:

1

2   No cambian el tipo de movimiento, sólo modifican sus valores de fuerza, velocidad.  Los mecanismos de transmisión pueden ser, a su vez, agrupados en dos grandes grupos:  Mecanismos de transmisión lineal.  Mecanismos de transmisión circular. Transmisión de movimientos

3   Palanca  Poleas: – Polea simple o fija – Polea móvil – Polipastos Tipo I o Aparejo factorial Tipo II o Aparejo potencial TRANSMISIÓN DE MOVIMIENTO LINEAL:

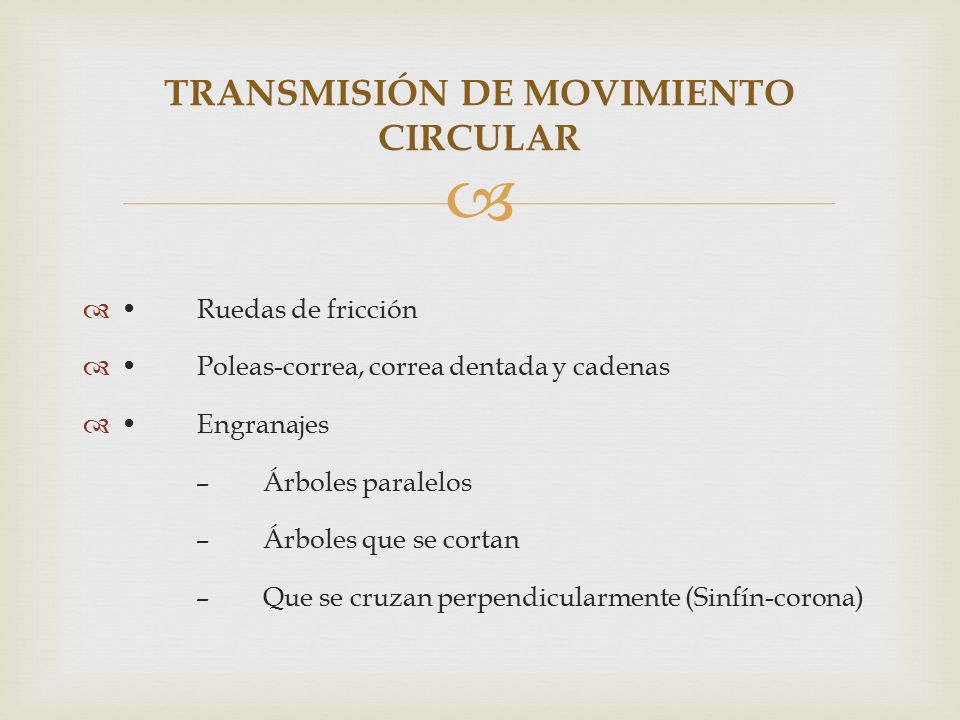

4   Ruedas de fricción  Poleas-correa, correa dentada y cadenas  Engranajes – Árboles paralelos – Árboles que se cortan – Que se cruzan perpendicularmente (Sinfín-corona) TRANSMISIÓN DE MOVIMIENTO CIRCULAR

5   Una palanca es una máquina constituida por una barra simple que puede girar en torno a un punto de apoyo o fulcro. En esta barra habrá un punto de aplicación de la fuerza F y un punto de aplicación de la resistencia o peso P. PALANCAS

6   La polea es una rueda que gira libremente alrededor de su eje, está provista de un canal en su periferia para que sirva de guía a una cuerda, correa o cadena de la que recibe o a la que le da el movimiento. POLEAS

7   La polea simple se emplea para elevar pesos, consta de una sola rueda por la que hacemos pasar una cuerda. Se emplea para cambiar el sentido de la fuerza haciendo más cómodo el levantamiento de cargas. La fuerza que tenemos que hacer es igual al peso que tenemos que levantar. POLEA SIMPLE

8   El mecanismo llamado polea móvil es un conjunto que consta de dos poleas, una fija y otra móvil, que tienen como finalidad reducir a la mitad el esfuerzo que tenemos que hacer para subir una carga. POLEA MÓVIL

9   El polipasto está formado por un conjunto de poleas. Cuando la mitad son fijas y la otra mitad móviles tenemos un polipasto del tipo I, cuando una es fija y las demás móviles tenemos un polipasto del tipo II La fuerza "F" necesaria para levantar una carga "R" siendo "n" el número de poleas móviles, se determina, en cada caso, con una de las fórmulas:  F=R/2n Polipasto tipo I F=R/2n Polipasto tipo II POLIPASTOS

10   La transmisión se produce entre discos lisos en contacto. No se usa mucho porque no se pueden transmitir grandes esfuerzos ya que patinarían o deslizaría una rueda sobre la otra; por ejemplo, la dinamo de una bicicleta. RUEDAS DE FRICCIÓN

11   Se usan cuando los árboles están distantes. Con estos mecanismos se transmiten esfuerzos elevados CORREAS Y CADENAS

12   Son combinaciones de ruedas dentadas. Son los que mayores esfuerzos transmiten. Son el mecanismo más empleado. Se usan en electrodomésticos, máquinas, vehículos... Observa la cantidad de engranajes que se ven en el siguiente video (dientes rectos, engranaje cónico y dentado interior). ENGRANAJES

13   Es un sistema de dos engranajes con los árboles perpendiculares. Se usa para conseguir sistemas reductores de velocidad; mientras el sinfín gira muy rápido, la corona gira muy lento, como se puede apreciar en los siguientes videos Sinfín-corona

14   En el siguiente dibujo puedes ver animaciones de los mecanismos de transmisión y transformación de movimientos explicados Maquinas y mecanismos

15   Poleas http://www.youtube.com/watch?v=gLs- M9bQNPE&feature=player_embedded http://www.youtube.com/watch?v=sFF0ZciQ_Ws&feature=pl ayer_embeddedhttp://www.youtube.com/watch?v=gLs- M9bQNPE&feature=player_embedded http://www.youtube.com/watch?v=sFF0ZciQ_Ws&feature=pl ayer_embedded  Engranajes http://www.youtube.com/watch?v=ckkOt8JVFFk&feature=pl ayer_embedded http://www.youtube.com/watch?v=ckkOt8JVFFk&feature=pl ayer_embedded  Sin fin http://www.youtube.com/watch?v=IZ8II4CBS3E&feature=pla yer_embedded http://www.youtube.com/watch?v=IZ8II4CBS3E&feature=pla yer_embedded Links

16  Gracias
