1 ESTUDIO DE FACTIBILIDAD TÉCNICO ECONÓMICA PARA PROYECTOS EÓLICOS Dr. Héctor Fernando Mattio. DIRECTOR CENTRO REGIONAL DE ENRGÍA EÓLICA Dr. Héctor Fernando Mattio. DIRECTOR CENTRO REGIONAL DE ENRGÍA EÓLICA

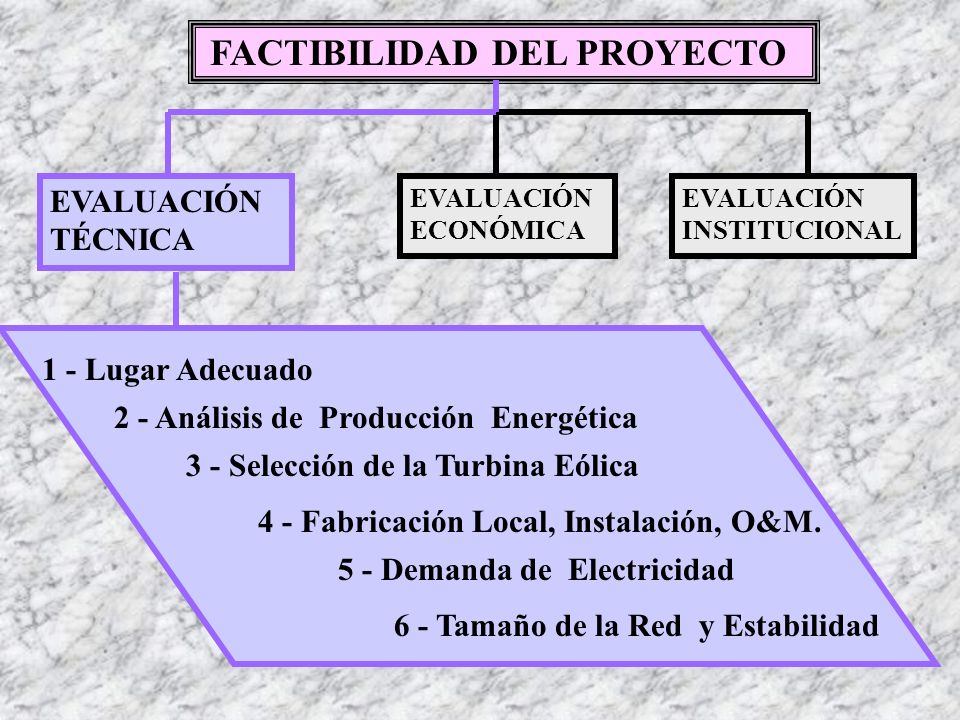

2 FACTIBILIDAD DEL PROYECTO EVALUACIÓN TÉCNICA EVALUACIÓN ECONÓMICA EVALUACIÓN INSTITUCIONAL 1 - Lugar Adecuado 2 - Análisis de Producción Energética 3 - Selección de la Turbina Eólica 4 - Fabricación Local, Instalación, O&M. 5 - Demanda de Electricidad 6 - Tamaño de la Red y Estabilidad

3 FACTIBILIDAD DEL PROYECTO EVALUACIÓN TÉCNICA EVALUACIÓN ECONÓMICA EVALUACIÓN INSTITUCIONAL Inversión de Capital O&M Administrativos 1- COSTOS DE: Capacidad del Sistema Beneficio Social 2- VALUACIÓN DE ENERGÍA: 3 - ANÁLISIS DE: Estructura del Proyecto Posibles Riesgos Variables Económicas Análisis de Sensibilidad

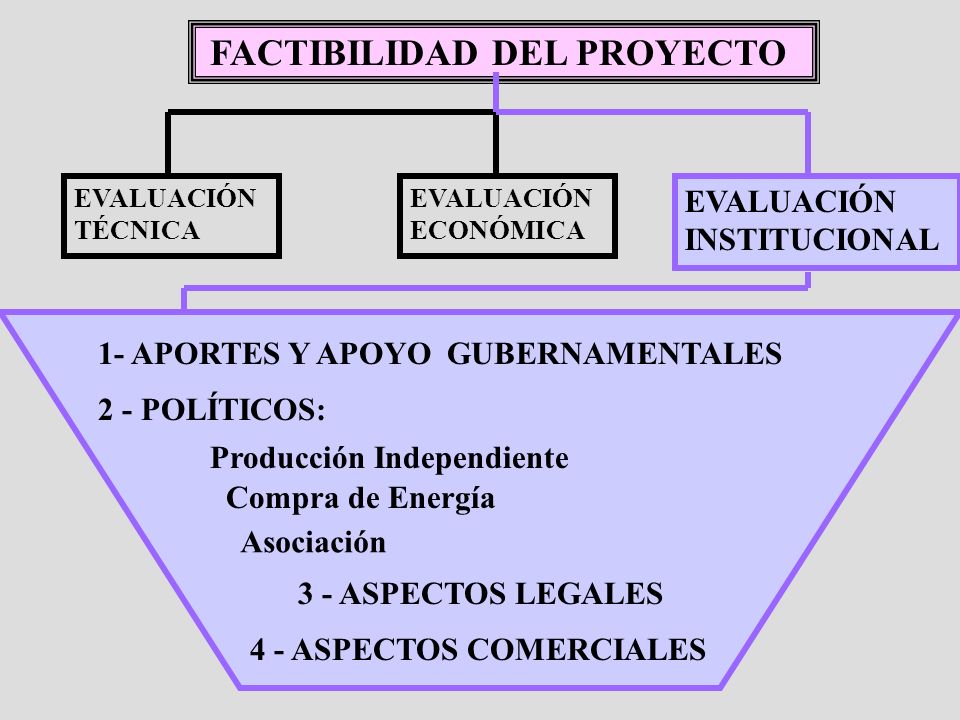

4 FACTIBILIDAD DEL PROYECTO EVALUACIÓN TÉCNICA EVALUACIÓN INSTITUCIONAL 1- APORTES Y APOYO GUBERNAMENTALES EVALUACIÓN ECONÓMICA 4 - ASPECTOS COMERCIALES 3 - ASPECTOS LEGALES 2 - POLÍTICOS: Producción Independiente Compra de Energía Asociación

5 Selección del Lugar más AdecuadoObtención de más Datos Selección del Sitio EVALUACIÓN DE LOS DATOS DISPONIBLES Recurso Eólico Tamaño de la Red y Proximidad Restricciones Políticos Sociales Cooperación de los Propietarios del Terreno IDENTIFICACIÓN DEL LUGAR SELECCIÓN DEL LUGAR ÓPTIMO DE LAS TURBINAS EÓLICAS

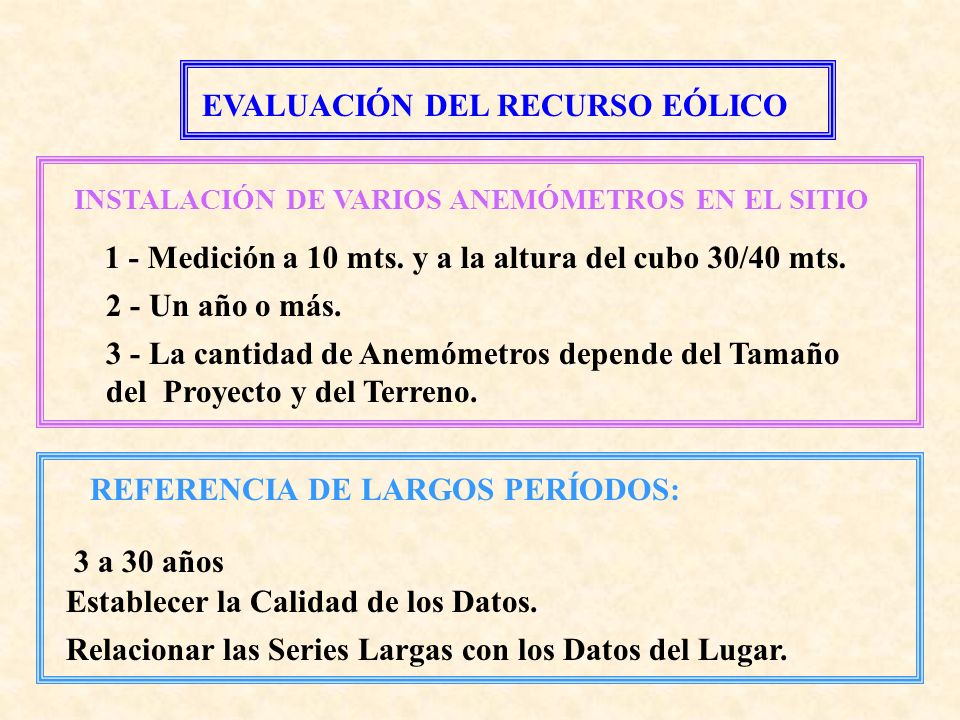

6 EVALUACIÓN DEL RECURSO EÓLICO INSTALACIÓN DE VARIOS ANEMÓMETROS EN EL SITIO 1 - Medición a 10 mts. y a la altura del cubo 30/40 mts. 2 - Un año o más. 3 - La cantidad de Anemómetros depende del Tamaño del Proyecto y del Terreno. REFERENCIA DE LARGOS PERÍODOS: 3 a 30 años Establecer la Calidad de los Datos. Relacionar las Series Largas con los Datos del Lugar.

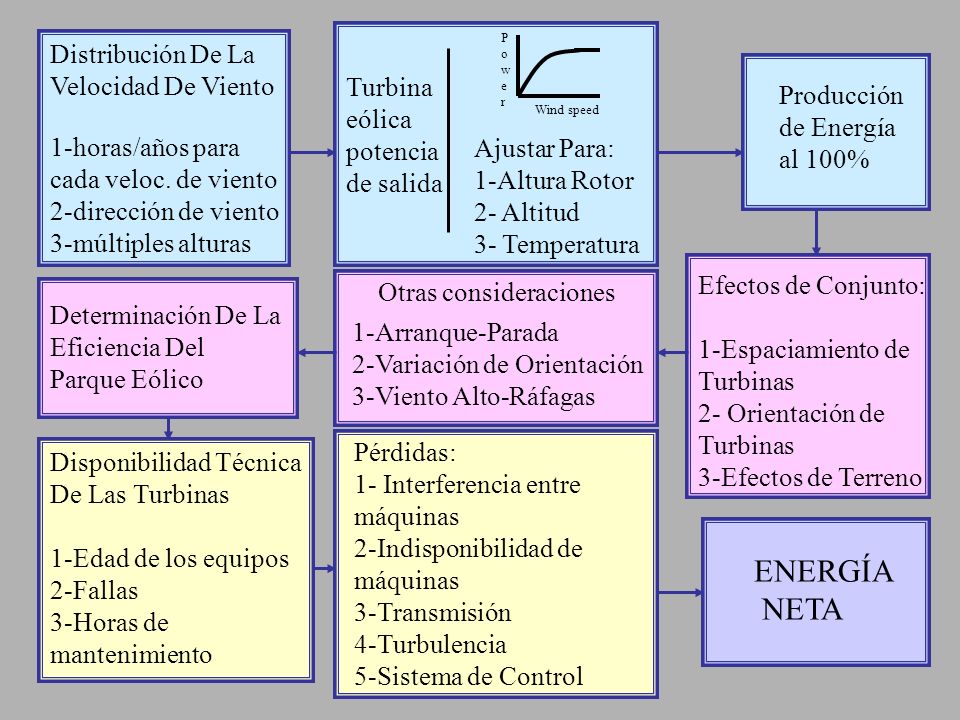

7 Distribución De La Velocidad De Viento 1-horas/años para cada veloc. de viento 2-dirección de viento 3-múltiples alturas Determinación De La Eficiencia Del Parque Eólico Disponibilidad Técnica De Las Turbinas 1-Edad de los equipos 2-Fallas 3-Horas de mantenimiento Turbina eólica potencia de salida PowerPower Wind speed Ajustar Para: 1-Altura Rotor 2- Altitud 3- Temperatura Producción de Energía al 100% Otras consideraciones 1-Arranque-Parada 2-Variación de Orientación 3-Viento Alto-Ráfagas Pérdidas: 1- Interferencia entre máquinas 2-Indisponibilidad de máquinas 3-Transmisión 4-Turbulencia 5-Sistema de Control Efectos de Conjunto: 1-Espaciamiento de Turbinas 2- Orientación de Turbinas 3-Efectos de Terreno ENERGÍA NETA

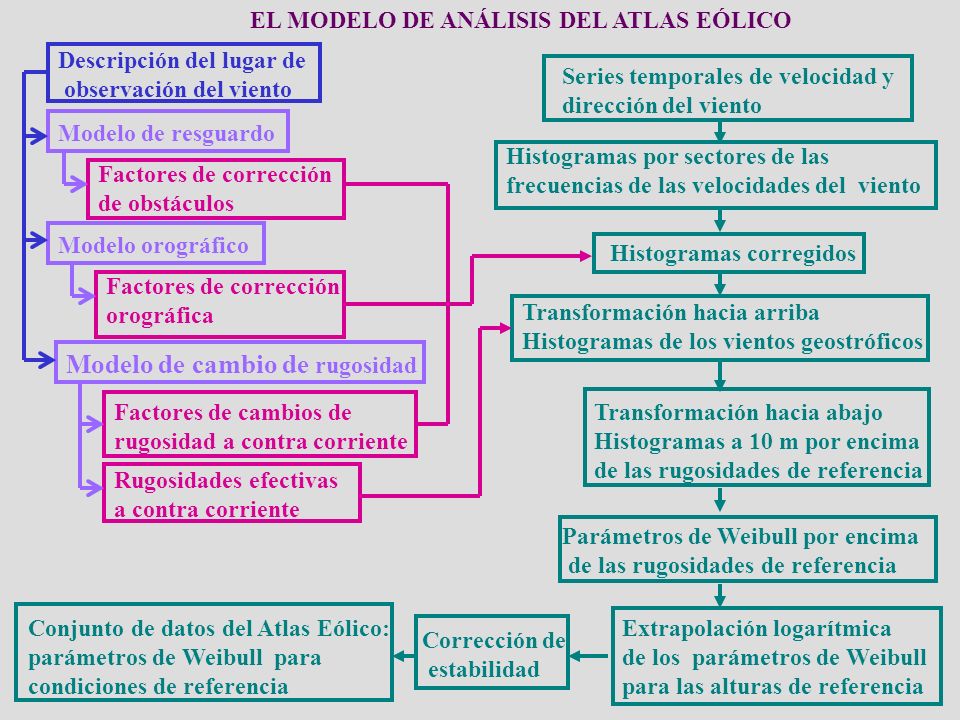

8 EL MODELO DE ANÁLISIS DEL ATLAS EÓLICO Descripción del lugar de observación del viento Modelo de resguardo Factores de corrección de obstáculos Modelo orográfico Factores de corrección orográfica Modelo de cambio de rugosidad Factores de cambios de rugosidad a contra corriente Rugosidades efectivas a contra corriente Series temporales de velocidad y dirección del viento Histogramas por sectores de las frecuencias de las velocidades del viento Histogramas corregidos Transformación hacia arriba Histogramas de los vientos geostróficos Transformación hacia abajo Histogramas a 10 m por encima de las rugosidades de referencia Parámetros de Weibull por encima de las rugosidades de referencia Extrapolación logarítmica de los parámetros de Weibull para las alturas de referencia Corrección de estabilidad Conjunto de datos del Atlas Eólico: parámetros de Weibull para condiciones de referencia

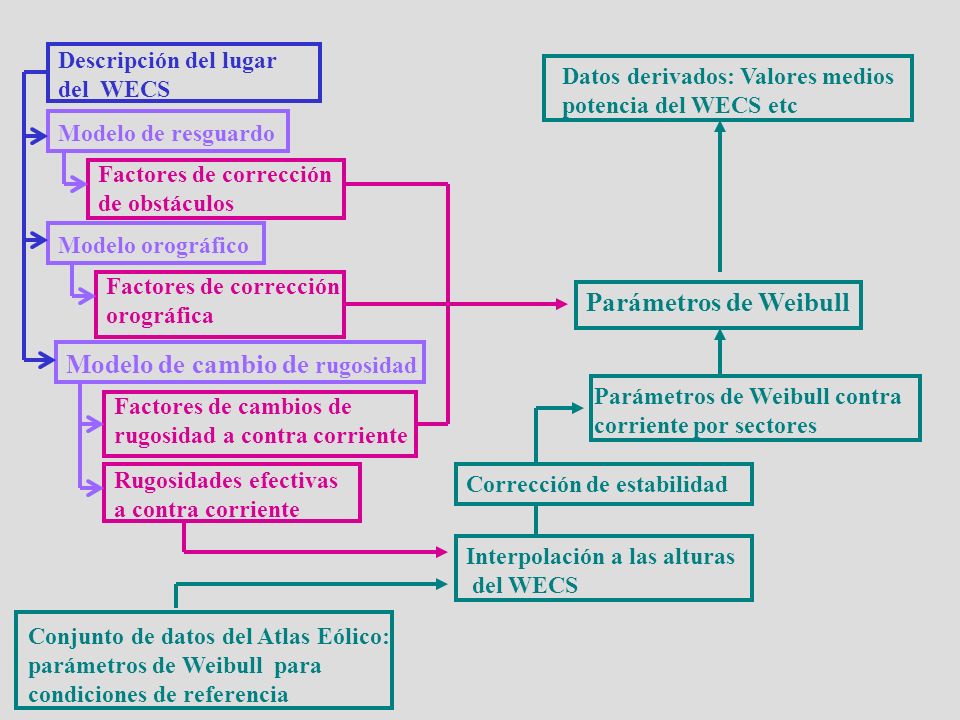

9 Descripción del lugar del WECS Modelo de resguardo Factores de corrección de obstáculos Modelo orográfico Factores de corrección orográfica Modelo de cambio de rugosidad Factores de cambios de rugosidad a contra corriente Rugosidades efectivas a contra corriente Datos derivados: Valores medios potencia del WECS etc Parámetros de Weibull Parámetros de Weibull contra corriente por sectores Interpolación a las alturas del WECS Corrección de estabilidad Conjunto de datos del Atlas Eólico: parámetros de Weibull para condiciones de referencia

10

11

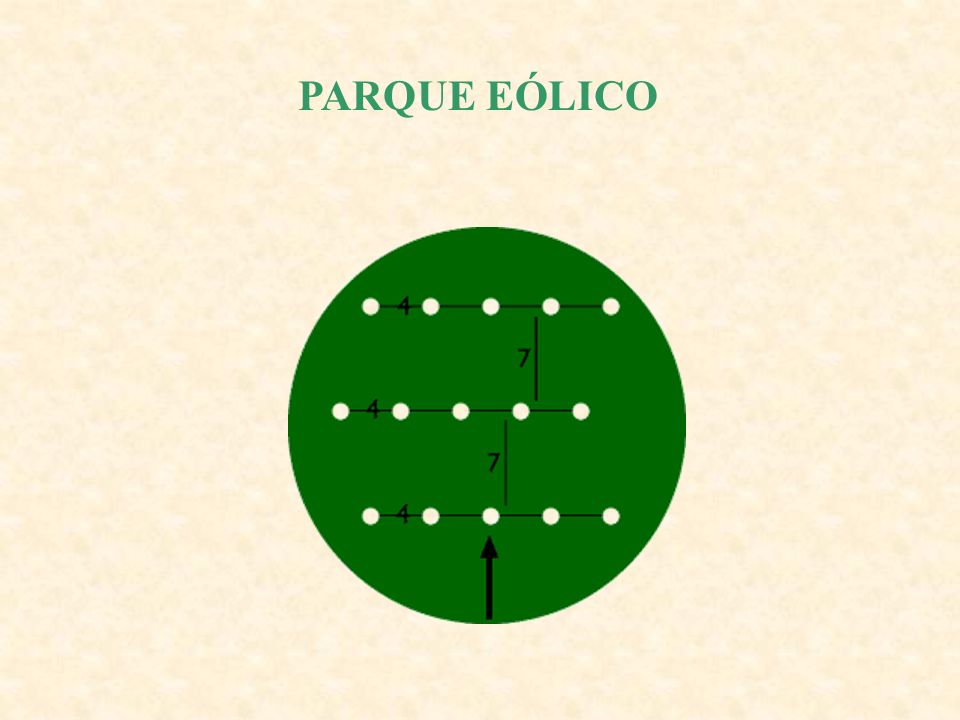

12 PARQUE EÓLICO

13

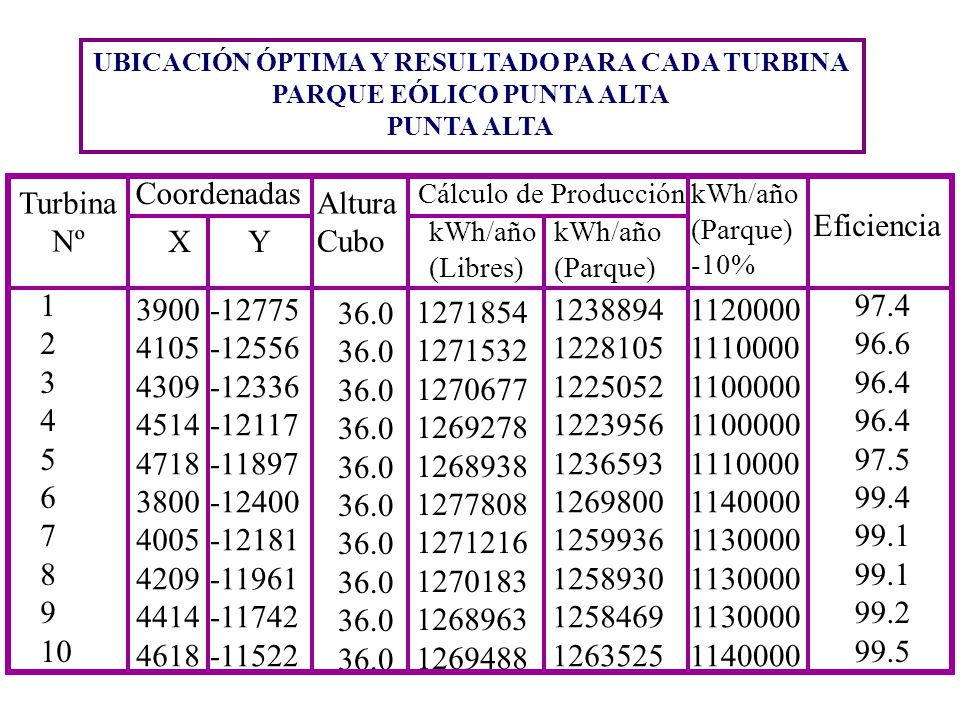

14 UBICACIÓN ÓPTIMA Y RESULTADO PARA CADA TURBINA PARQUE EÓLICO PUNTA ALTA PUNTA ALTA Turbina Nº 36.0 Coordenadas YX Altura Cubo Cálculo de Producción Eficiencia kWh/año (Parque) -10% kWh/año (Libres) kWh/año (Parque)

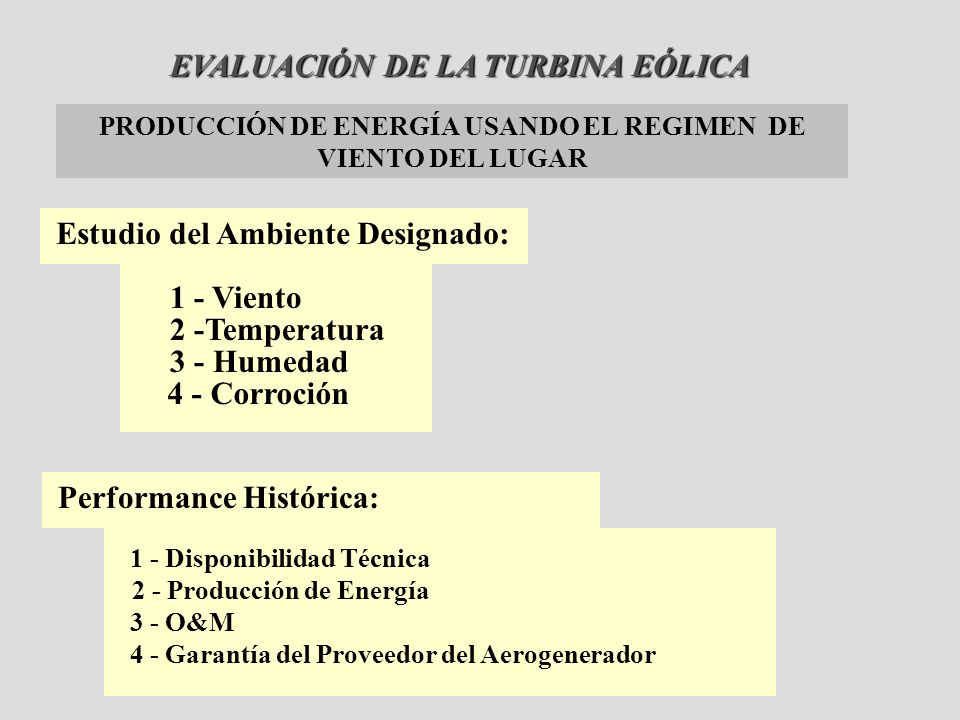

15 EVALUACIÓN DE LA TURBINA EÓLICA PRODUCCIÓN DE ENERGÍA USANDO EL REGIMEN DE VIENTO DEL LUGAR Estudio del Ambiente Designado: 1 - Viento 2 -Temperatura 3 - Humedad 4 - Corroción Performance Histórica: 1 - Disponibilidad Técnica 2 - Producción de Energía 3 - O&M 4 - Garantía del Proveedor del Aerogenerador

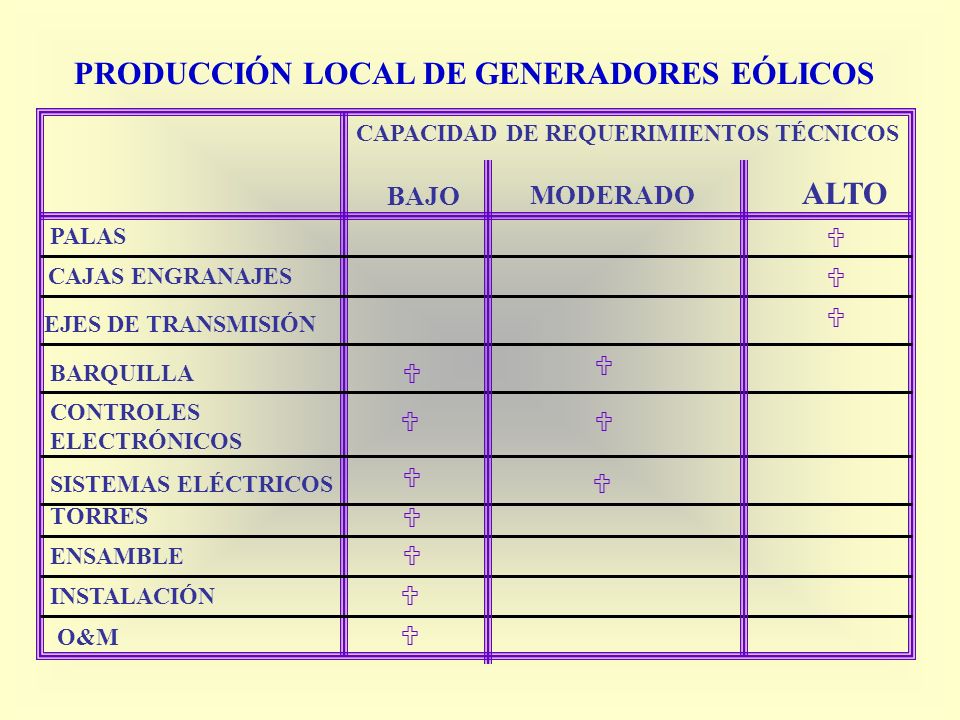

16 PRODUCCIÓN LOCAL DE GENERADORES EÓLICOS CAPACIDAD DE REQUERIMIENTOS TÉCNICOS PALAS CAJAS ENGRANAJES EJES DE TRANSMISIÓN BARQUILLA CONTROLES ELECTRÓNICOS SISTEMAS ELÉCTRICOS TORRES ENSAMBLE INSTALACIÓN O&M BAJO ALTO MODERADO

17 DEMANDA ELÉCTRICA Y EVALUACIÓN DEL TAMAÑO DE LA RED Aislado o Interconectado a la Red Demanda Continua o Intermitente Tipo de Generación Comercial Penetración Eólica no más del 30% de la Carga Media Requerimiento de Estabilidad del Sistema Tipo de Generación y Carga Factor de Corrección de Potencia

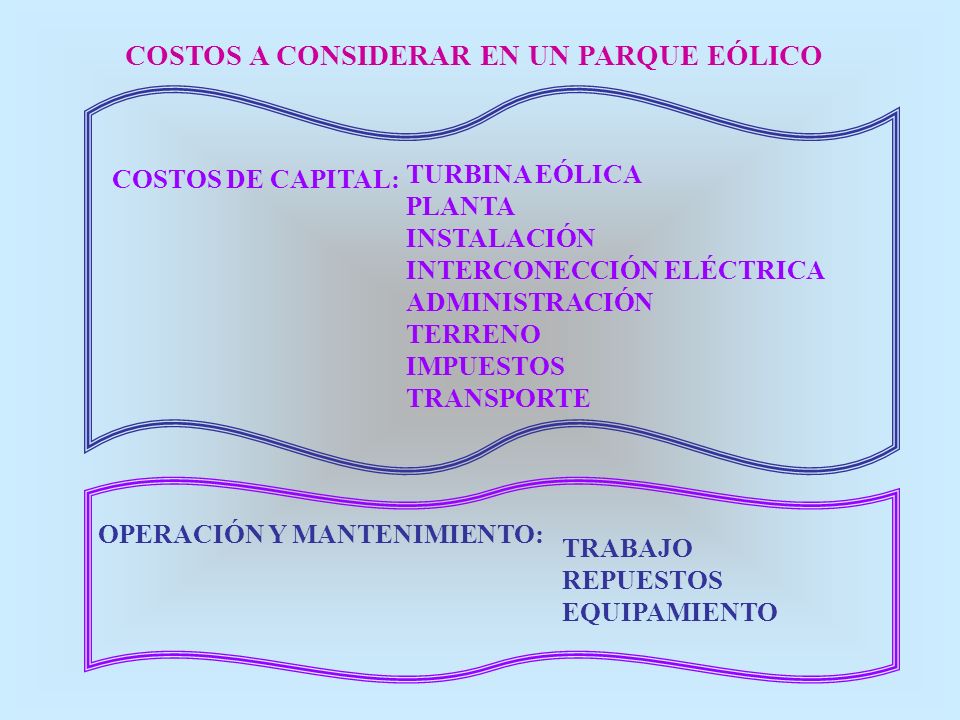

18 COSTOS A CONSIDERAR EN UN PARQUE EÓLICO COSTOS DE CAPITAL: TURBINA EÓLICA PLANTA INSTALACIÓN INTERCONECCIÓN ELÉCTRICA ADMINISTRACIÓN TERRENO IMPUESTOS TRANSPORTE OPERACIÓN Y MANTENIMIENTO: TRABAJO REPUESTOS EQUIPAMIENTO

19 CONSIDERACIONES SOBRE LOS COSTOS FAVORABLES: 1- Menor Costo de Mano de Obra. 2- Costo de Adquisición del Terreno 3- Desarrollos de Turbinas de Menores Costos 4- Mayor Recurso Eólico DESFAVORABLES: 1- Tarifas de Importación 2- Riesgos Políticos 3- Riesgo en el Cambio Monetario y de Interés 4- Experiencia Limitada

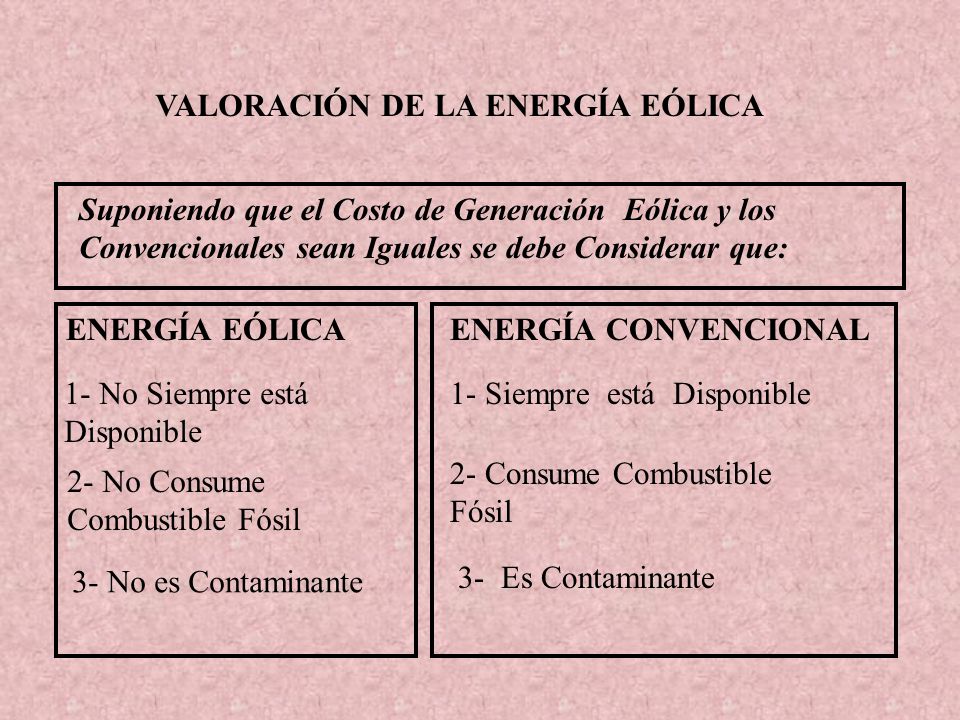

20 VALORACIÓN DE LA ENERGÍA EÓLICA Suponiendo que el Costo de Generación Eólica y los Convencionales sean Iguales se debe Considerar que: ENERGÍA CONVENCIONALENERGÍA EÓLICA 1- Siempre está Disponible1- No Siempre está Disponible 2- Consume Combustible Fósil 2- No Consume Combustible Fósil 3- No es Contaminante 3- Es Contaminante

21 VALORACIÓN DE OTROS BENEFICIOS BENEFICIOS AMBIENTALES Y SOCIALES: 1- No Contaminante 2- Incremento de Energía Suplementaria DIFÍCIL DE CUANTIFICAR DECISIONES POLÍTICAS

22 ANÁLISIS ECONÓMICO Determinar si el flujo de caja es positivo y justifica la inversión Un apropiada disminución de los costos dependerán de: Inflación Riesgo Aceptable Costos Intereses a los Préstamos Requerimiento de inversiones y del Gobierno Determinar el Van y la TIR Estudio de Sensibilidad Requerido

23

24 COSTO DE LA ENERGÍA EÓLICA

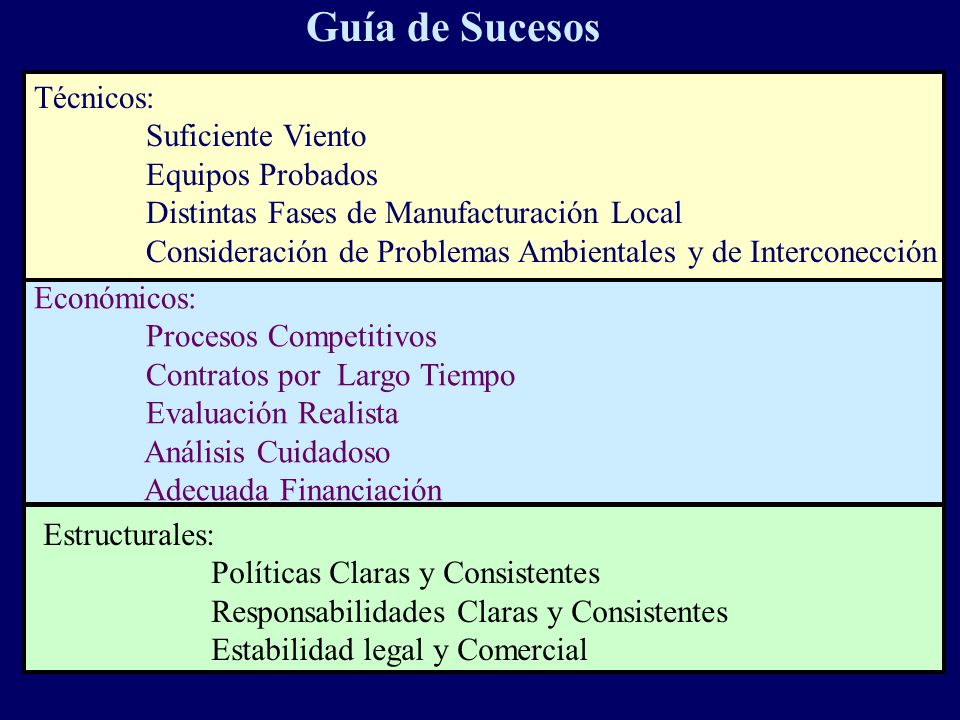

25 Guía de Sucesos Técnicos: Suficiente Viento Equipos Probados Distintas Fases de Manufacturación Local Consideración de Problemas Ambientales y de Interconección Económicos: Procesos Competitivos Contratos por Largo Tiempo Evaluación Realista Análisis Cuidadoso Adecuada Financiación Estructurales: Políticas Claras y Consistentes Responsabilidades Claras y Consistentes Estabilidad legal y Comercial

26 CENTRO REGIONAL DE ENERGÍA EÓLICA J. P. Madryn y Laprida Rawson - Chubut TEL/FAX:
