1 Nuevos desarrollos en tecnología minieólica OBEKI INNOBE

2 Aplicaciones de minieólica Suministro eléctrico aislado – Aerogenerador y regulador – Sistema de almacenamiento de energía. Baterías – Inversor Suministro a red – Aerogenerador y regulador – Inversor Suministro eléctrico en el punto de consumo – Bombeo de agua – Electrificación de repetidores de telefonía móvil

3 Recurso eólico La potencia es proporcional al cubo de la velocidad – Pequeña modificación del viento => gran modificación de la potencia extraíble – Grandes velocidades de viento => hay que reducir en gran medida el rendimiento de la máquina La potencia es proporcional a la superficie – Lugares con velocidades de viento reducidas requieren rotores mayores Densidad del aire – Decrece ligeramente con la humedad – Decrece con el aumento de temperatura

4 Elementos de un aerogenerador. Vento Palas y rotor. – Frenan el viento – Transforman energía cinética del viento en energía cinética del rotor Sistema de posicionado de yaw – Veleta. Orienta la máquina en la dirección del viento. – Sistema de desorientación. Máquina eléctrica – Convierte energía cinética en energía eléctrica Regulador – Regula la cantidad de energía a extraer del viento – Desorienta la máquina – Regula la tensión de salida Regulación para carga óptima de baterías de 48V Aprox. 450V para inversores

5 Sistema de regulación a bajas velocidades de viento Optimización del rendimiento de máquina a velocidades bajas – Regulación de la velocidad del rotor en función de la velocidad del viento – Vento Capaz de obtener el 40% de la energía cinética del viento.

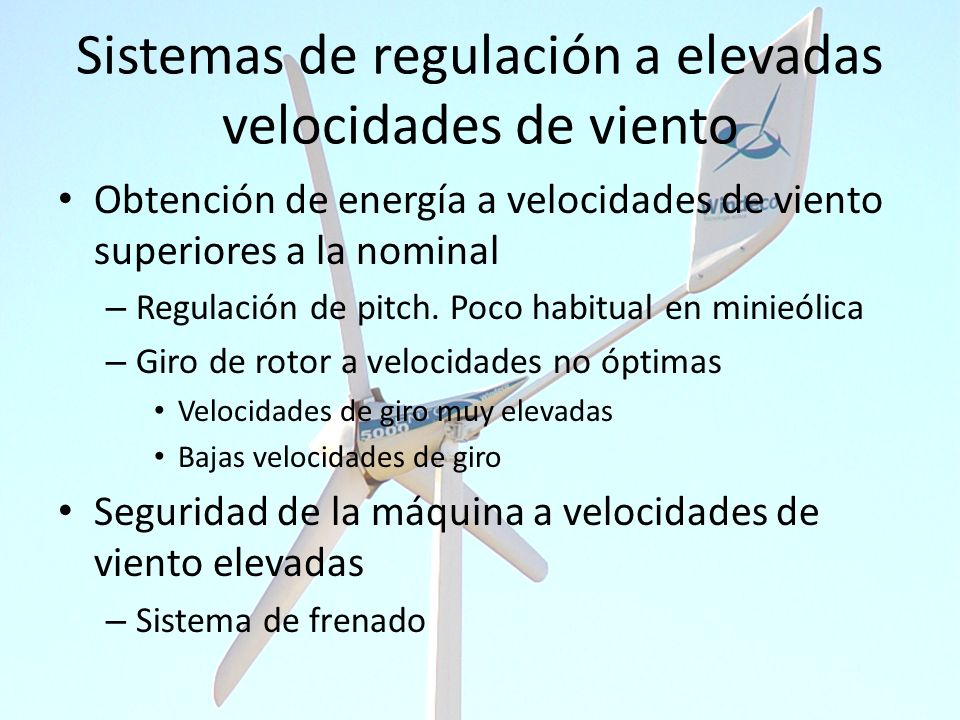

6 Sistemas de regulación a elevadas velocidades de viento Obtención de energía a velocidades de viento superiores a la nominal – Regulación de pitch. Poco habitual en minieólica – Giro de rotor a velocidades no óptimas Velocidades de giro muy elevadas Bajas velocidades de giro Seguridad de la máquina a velocidades de viento elevadas – Sistema de frenado

7 Máquina eléctrica Generadores de imanes permanentes – Tamaño pequeño – Buen funcionamiento sin multiplicadora – Diseños habituales sufren de cogging Desarrollo de generador de imanes con bajo nivel de armónicos – Disminución de vibraciones y de ruido

8 Sistema de frenado Responsable de la seguridad de la máquina – Dimensionado para vientos muy superiores al nominal Vento 5000 – Desorientación de la máquina Disminuye considerablemente la potencia del viento que llega al rotor Permite la parada de la máquina

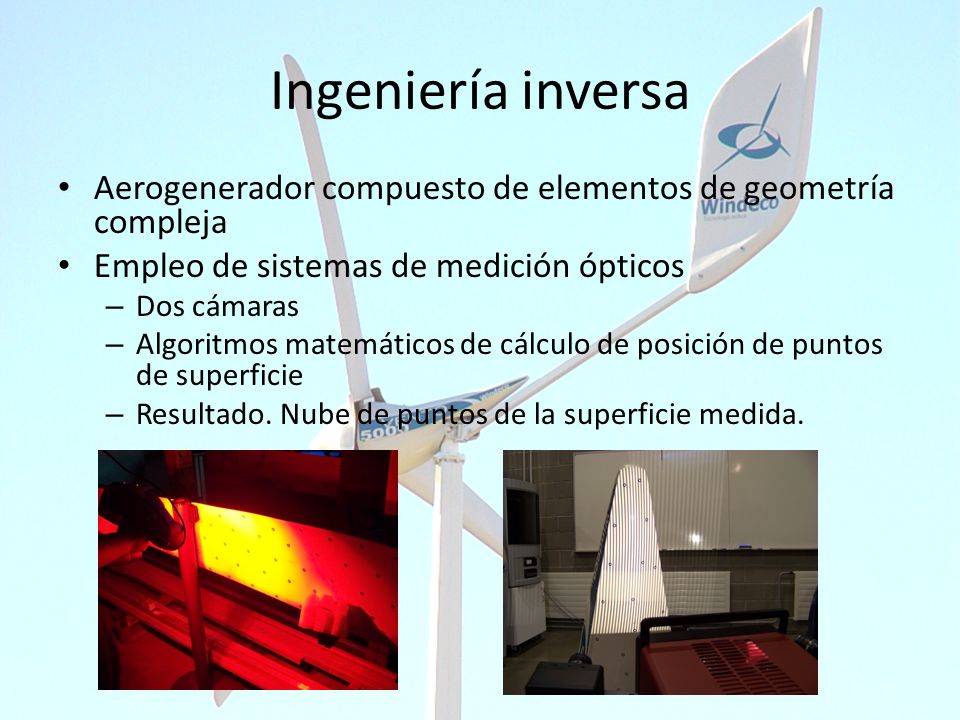

9 Ingeniería inversa Aerogenerador compuesto de elementos de geometría compleja Empleo de sistemas de medición ópticos – Dos cámaras – Algoritmos matemáticos de cálculo de posición de puntos de superficie – Resultado. Nube de puntos de la superficie medida.

10 Análisis estructural Cálculo resistente de los diferentes elementos de máquinas Ensayos resistentes Cálculo dinámico – Detectar problemas de vibración Actuar sobre la estructura Actuar sobre el sistema de regulación

11 Monitorización estandar de aerogeneradores Parámetros monitorizados por el sistema de regulación – Velocidad del rotor – Potencia del generador – Tensión de salida – Intensidad de salida

12 Aerogeneradores monitorizados Velocidad del viento Tensión del generador Intensidad del generador Coseno de fi Tensión del regulador Intensidad del regulador
