1 E stabilizadora RE S.A. SUELOS ARCILLOSOS COMO CONSTRUIR EN ELLOS

2 E stabilizadora RE S.A. Presentación Problemática de las ArcillasProblemática de las Arcillas Tipos de EstabilizaciónTipos de Estabilización Estabilización con EcSS 3000Estabilización con EcSS 3000 –Mezcla en Sitio –Inyección

3 E stabilizadora RE S.A. Problemática de las Arcillas HinchamientoHinchamiento –Reventaduras –Levantamientos Pérdida de Capacidad de Soporte.Pérdida de Capacidad de Soporte. Compresión con Aumento de Humedad.Compresión con Aumento de Humedad.

4 E stabilizadora RE S.A. Problemática de las Arcillas Jardín levantado Zona Activa Estructura asentada o levantada causa reventaduras

5 E stabilizadora RE S.A. Problemática de las Arcillas Carreteras falladas: Arcillas en subrazante

6 E stabilizadora RE S.A. Sustitución de Terreno.Sustitución de Terreno. Con Cemento o Cal.Con Cemento o Cal. Electroquímica.Electroquímica. –Estabilización Iónica con EcSS 3000 Tipos de Estabilización Estabilizar el suelo arcilloso mediante métodos electroquímicos protege el ambiente, al utilizar los materiales existentes.

7 E stabilizadora RE S.A. Estabilización con EcSS 3000

8 E stabilizadora RE S.A. _ _ _ _ _ _ _ _ _ _ EcSS 3000 rompe el dipolo de la molécula de agua, produciendo una reacción de desasociación. Los aniones de hidróxido (OH-) neutralizan la carga positiva del catión de metal soltándolo de la partícula de suelo. Cationes de hidrógeno (H+) neutralizan la carga negativa de la partícula del suelo. La partícula de arcilla se vuelve neutra, prácticamente libre de porosidad, acción capilar y potencial de hinchamiento OH H Los efectos son permanentes, el suelo tratado con EcSS 3000 cambia su estructura molecular de una configuración cristalina a una amorfa.

9 E stabilizadora RE S.A. Métodos de Estabilización Electroquímica Mezcla en Sitio.Mezcla en Sitio. Inyección Profunda.Inyección Profunda.

10 E stabilizadora RE S.A. Mezcla en sitio Normalmente para caminosNormalmente para caminos Se usa en arcillas de relativa baja plasticidadSe usa en arcillas de relativa baja plasticidad Aumento en la capacidad de soporteAumento en la capacidad de soporte Aumento en la compactaciónAumento en la compactación

11 E stabilizadora RE S.A. Mezcla en sitio Escarificación del Suelo Aplicación de EcSS 3000

12 E stabilizadora RE S.A. Mezcla en sitio Mezclado Conformado

13 E stabilizadora RE S.A. Mezcla en sitio Compactación Inicial Riego Opcional

14 E stabilizadora RE S.A. Mezcla en sitio Camino Terminado Compactación Final

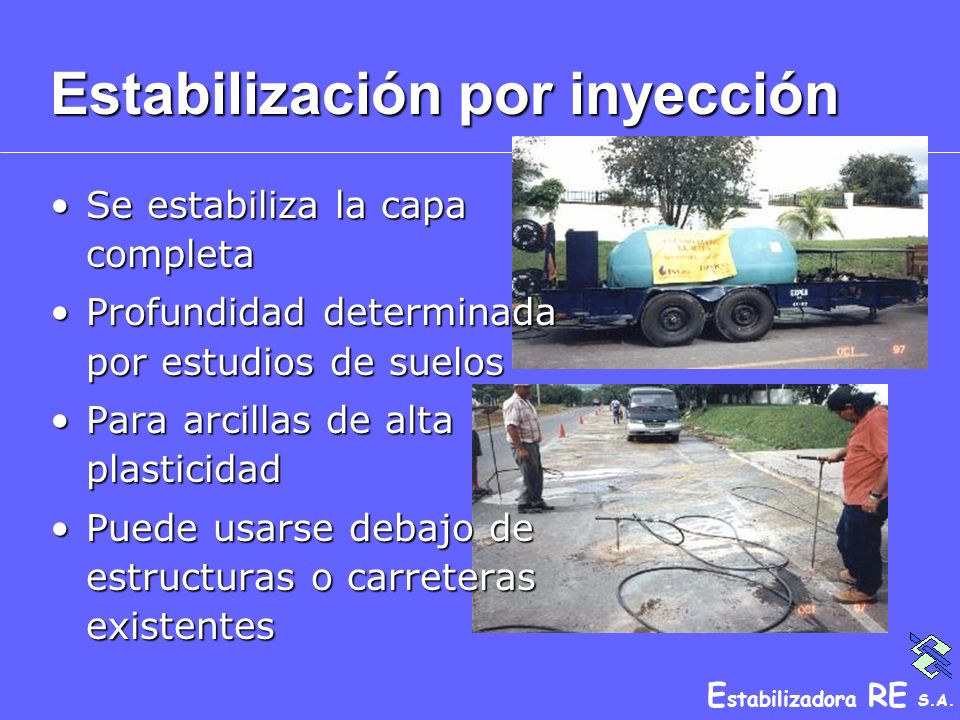

15 E stabilizadora RE S.A. Estabilización por inyección Se estabiliza la capa completaSe estabiliza la capa completa Profundidad determinada por estudios de suelosProfundidad determinada por estudios de suelos Para arcillas de alta plasticidadPara arcillas de alta plasticidad Puede usarse debajo de estructuras o carreteras existentesPuede usarse debajo de estructuras o carreteras existentes

16 E stabilizadora RE S.A. RESULTADOS COMPROBADOS Hinchamiento ASTM D BHinchamiento ASTM D B –Máximo del 2 % a 7 días Compactación Proctor StandardCompactación Proctor Standard –Minino 95 % Incremento en capacidad de soporteIncremento en capacidad de soporte –Aproximadamente 50 %

17 E stabilizadora RE S.A. RESULTADOS: Ruta 105 Entrada Escazú Hinchamiento 0.70% %

18 E stabilizadora RE S.A. RESULTADOS: Radial Santa Ana LL = 93 % PI = 57 % Expansión Nula

19 E stabilizadora RE S.A. RESULTADOS: Radial Santa Ana

20 E stabilizadora RE S.A. RESULTADOS:Hospital Cima San José Expansión: 0.92 %

21 E stabilizadora RE S.A.RESULTADOS: Condominios Giori Ciudad Cariari LL = 111 % PI = 71 % Expansión: 0.40 %

22 E stabilizadora RE S.A.RESULTADOS: Aeropuerto DFW Antes 14.2 KSI 14.2 KSI Después de 1 mes 33.9 KSI 33.9 KSI

23 E stabilizadora RE S.A.RECOMENDACIÓN: Aeropuerto DFW It has almost totaly eliminated the problem with the subgrades... Ha eliminado casi totalmente el problema con las subrazantes... I recommend that Chemical Stabilization de used on both new construction and reconstruction of pavements. Yo recomiendo que la estabilización electroquímica sea usada tanto en construcciones nuevas como en reconstrucciones de pavimentos. Jim Franklin.E. Airport Engineering

24 E stabilizadora RE S.A. Experiencia en Costa Rica Más de 200,000 m3 tratados desde Enero de 1996

25 E stabilizadora RE S.A. Experiencia en Costa Rica Mezcla en sitio: Camino agrícola cerca de Los Chiles

26 E stabilizadora RE S.A. Experiencia en Costa Rica Mezcla en sitio: Finca Guanaranja Santa Cecilia

27 E stabilizadora RE S.A. Experiencia en Costa Rica Mezcla en sitio: Camino cancha golf con TS-3 y estabilización lago Hacienda Pinilla, Guanacaste

28 E stabilizadora RE S.A. Experiencia en Costa Rica Inyección Edificio y Parqueos Hipermás San Sebastián Profundidad 1 a 2 metros

29 E stabilizadora RE S.A. Experiencia en Costa Rica Inyección - Metro Bowl -Guachipelín de Escazú Edificio - Profundidad 2 metros

30 E stabilizadora RE S.A. Experiencia en Costa Rica Inyección - Hospital Cima San José en Escazú Volumen de corte 35,000 m3 profundidad 1 a 5 m

31 E stabilizadora RE S.A. Experiencia en Costa Rica Inyección: Hospital Cima San José Relleno con arcilla tratada.

32 E stabilizadora RE S.A. Experiencia en Costa Rica Inyección Ruta 105 Entrada Escazú Profundidad: 2 metros

33 E stabilizadora RE S.A. Experiencia en Costa Rica Inyección – Carretera Circunvalación San Sebastián - Profundidad 2 metros

34 E stabilizadora RE S.A. SUELOS ARCILLOSOS Ya es posible CONSTRUIR EN ELLOS Ya es posible CONSTRUIR EN ELLOS EcSS 3000 lo hizo posible lo hizo posible
