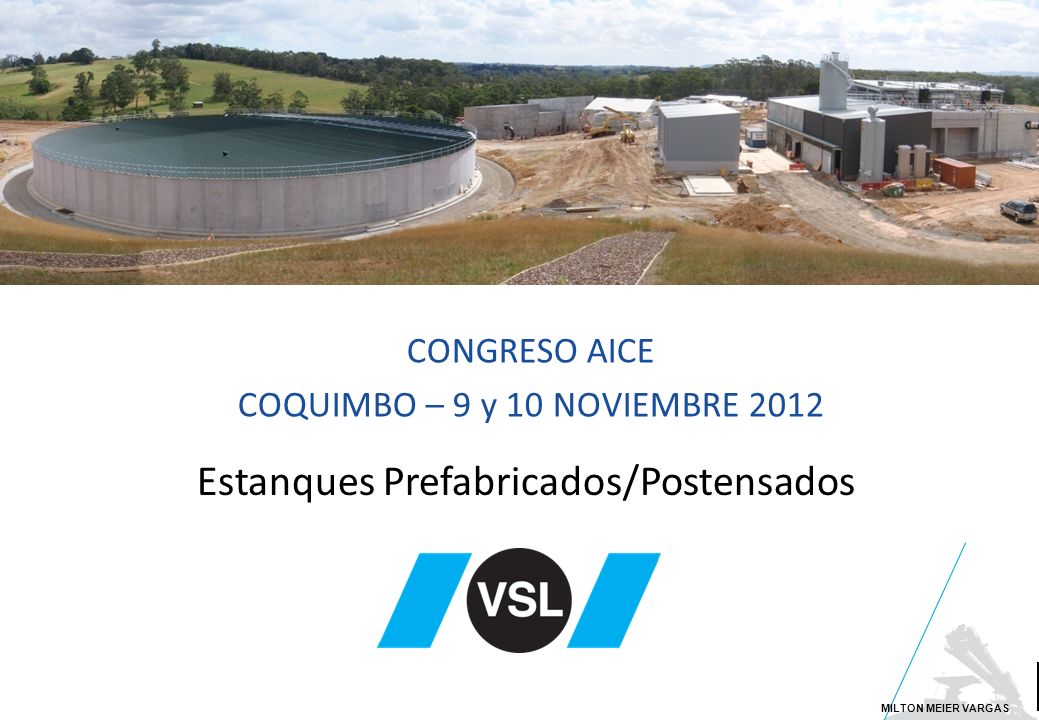

1 Large span cable-stayed bridges Estanques Prefabricados/Postensados CONGRESO AICE COQUIMBO – 9 y 10 NOVIEMBRE 2012 MILTON MEIER VARGAS

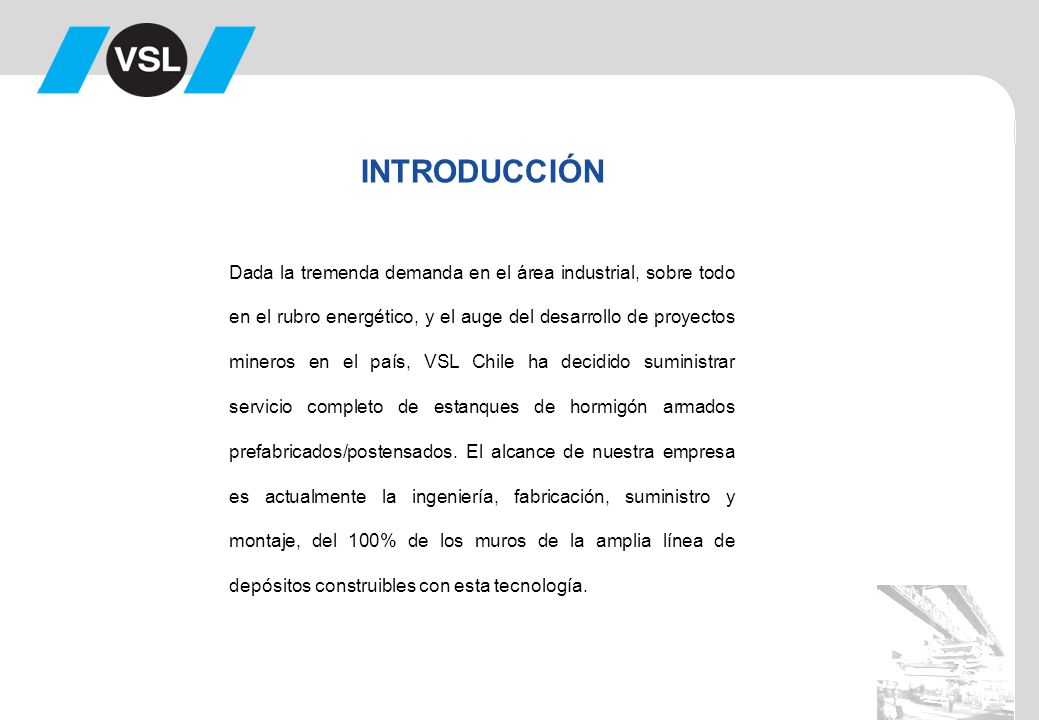

2 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd INTRODUCCIÓN Dada la tremenda demanda en el área industrial, sobre todo en el rubro energético, y el auge del desarrollo de proyectos mineros en el país, VSL Chile ha decidido suministrar servicio completo de estanques de hormigón armados prefabricados/postensados. El alcance de nuestra empresa es actualmente la ingeniería, fabricación, suministro y montaje, del 100% de los muros de la amplia línea de depósitos construibles con esta tecnología.

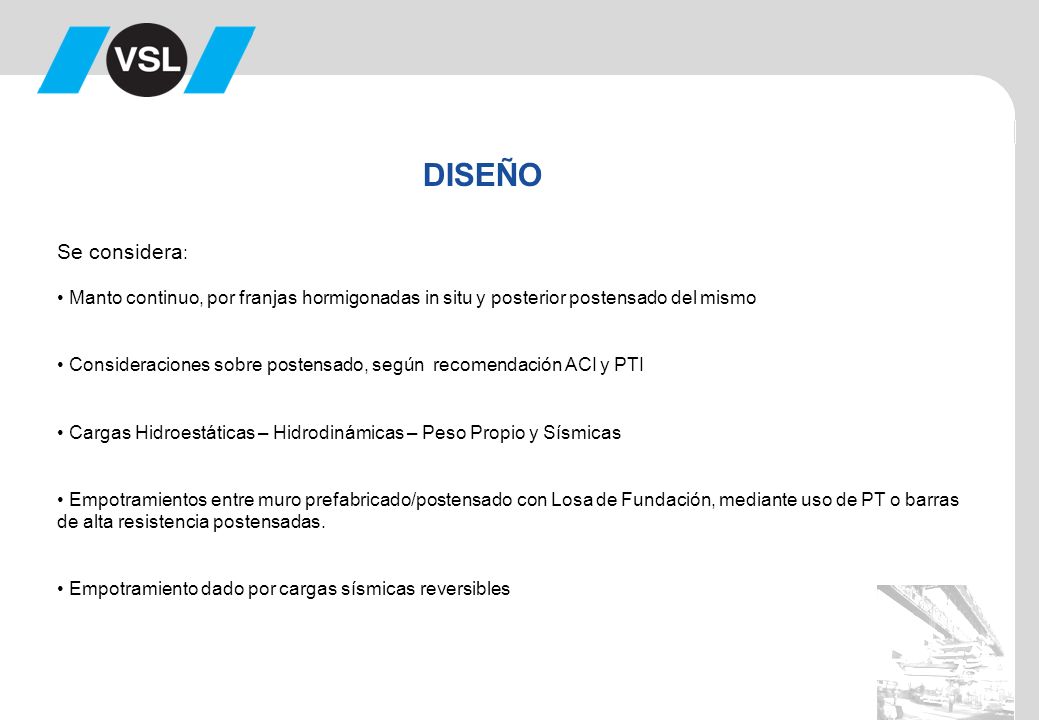

3 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd DISEÑO Se considera : Manto continuo, por franjas hormigonadas in situ y posterior postensado del mismo Consideraciones sobre postensado, según recomendación ACI y PTI Cargas Hidroestáticas – Hidrodinámicas – Peso Propio y Sísmicas Empotramientos entre muro prefabricado/postensado con Losa de Fundación, mediante uso de PT o barras de alta resistencia postensadas. Empotramiento dado por cargas sísmicas reversibles

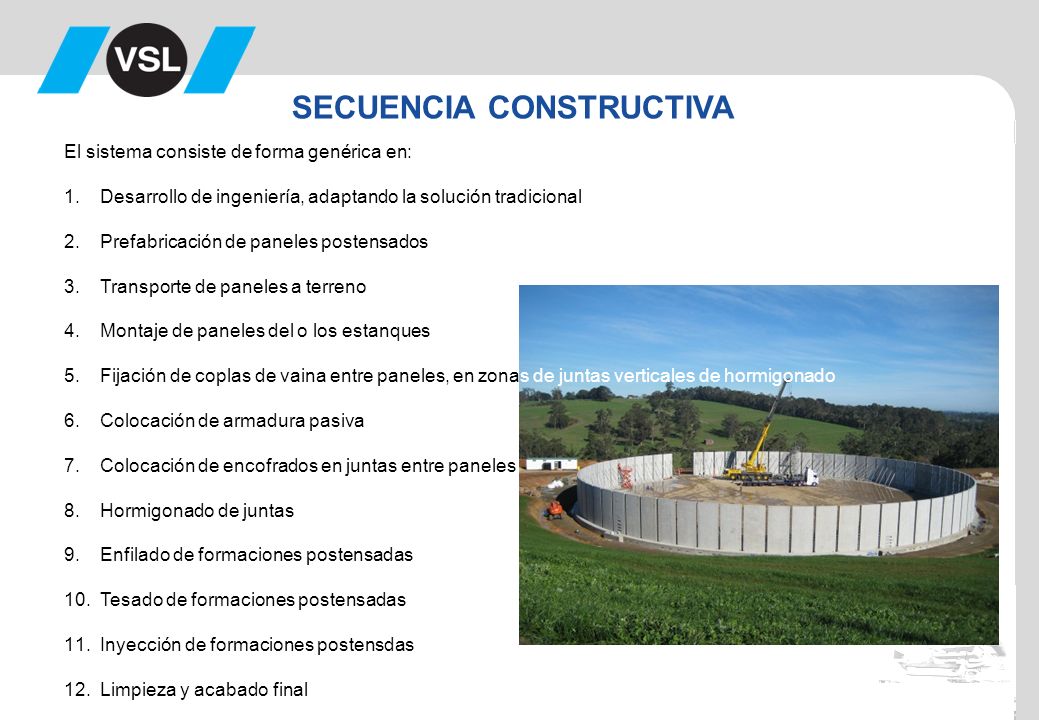

4 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd SECUENCIA CONSTRUCTIVA El sistema consiste de forma genérica en: 1.Desarrollo de ingeniería, adaptando la solución tradicional 2.Prefabricación de paneles postensados 3.Transporte de paneles a terreno 4.Montaje de paneles del o los estanques 5.Fijación de coplas de vaina entre paneles, en zonas de juntas verticales de hormigonado 6.Colocación de armadura pasiva 7.Colocación de encofrados en juntas entre paneles 8.Hormigonado de juntas 9.Enfilado de formaciones postensadas 10.Tesado de formaciones postensadas 11.Inyección de formaciones postensdas 12.Limpieza y acabado final

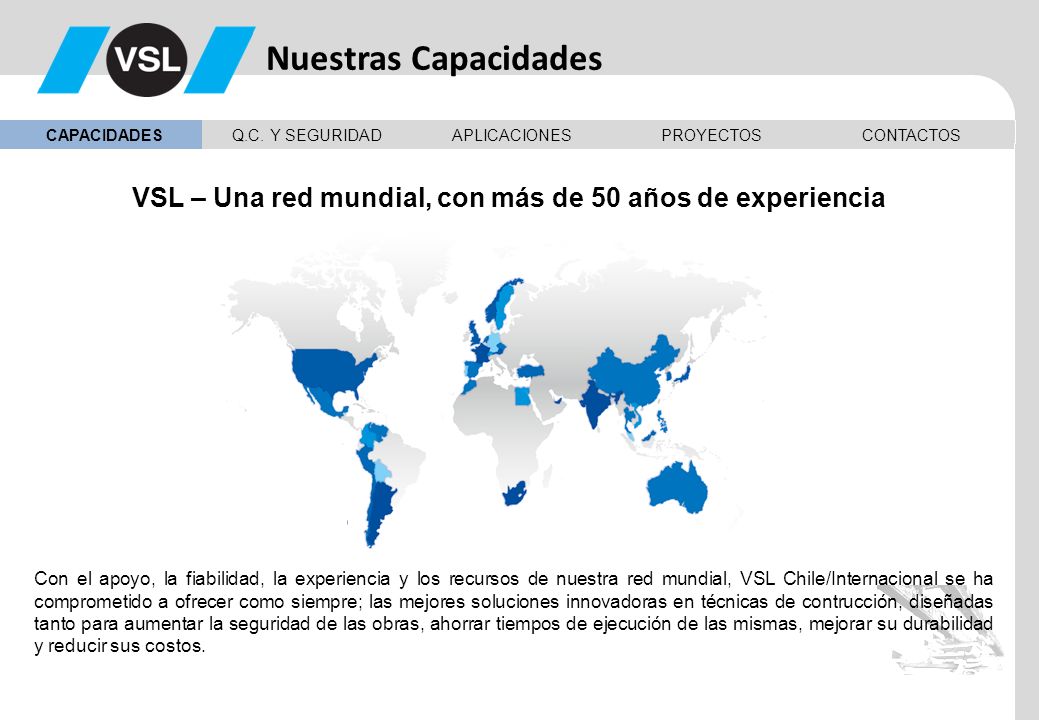

5 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Nuestras Capacidades VSL – Una red mundial, con más de 50 años de experiencia Con el apoyo, la fiabilidad, la experiencia y los recursos de nuestra red mundial, VSL Chile/Internacional se ha comprometido a ofrecer como siempre; las mejores soluciones innovadoras en técnicas de contrucción, diseñadas tanto para aumentar la seguridad de las obras, ahorrar tiempos de ejecución de las mismas, mejorar su durabilidad y reducir sus costos. CAPACIDADES Q.C. Y SEGURIDAD APLICACIONESPROYECTOSCONTACTOS

6 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Q.C. & Seguridad 1. Calidad, seguridad y medio ambiente: La fuerte demanda de productos competitivos, con excelente calidad controlable, bajos costes e ingeniería de punta, han motivado a nuestra empresa a lanzar en el mercado nacional estanques de hormigón armados prefabricados / postensados. El sistema posee claras ventajas respecto a la solución de hormigón tradicional in situ, sobre todo para los proyectos industriales, energéticos o mineros en altura. Se detalla por ende, en cada uno de dichos aspectos principales; 1.1 Calidad: El sistema nos permite aumentar la calidad por; a.Ser elementos prefabricados y totalmente controlados en planta. b.Incrementar su resistencia y disminuir su posible fisuración, dada la incorporación de postensado y por ende de precarga en su estructura. c.Asegurar un control exhaustivo diario, tanto por parte de VSL como de su cliente en planta. d.Asegurar terminaciones de primer nivel, con pulidos y presentación de punta CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

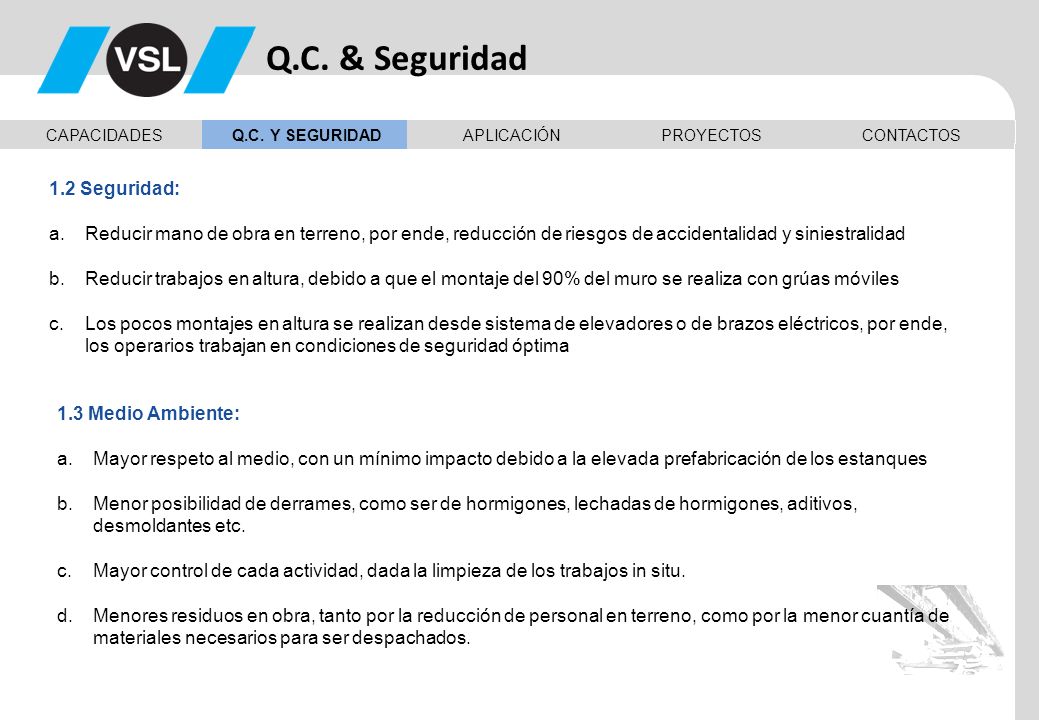

7 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Q.C. & Seguridad 1.2 Seguridad: a.Reducir mano de obra en terreno, por ende, reducción de riesgos de accidentalidad y siniestralidad b.Reducir trabajos en altura, debido a que el montaje del 90% del muro se realiza con grúas móviles c.Los pocos montajes en altura se realizan desde sistema de elevadores o de brazos eléctricos, por ende, los operarios trabajan en condiciones de seguridad óptima CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS 1.3 Medio Ambiente: a.Mayor respeto al medio, con un mínimo impacto debido a la elevada prefabricación de los estanques b.Menor posibilidad de derrames, como ser de hormigones, lechadas de hormigones, aditivos, desmoldantes etc. c.Mayor control de cada actividad, dada la limpieza de los trabajos in situ. d.Menores residuos en obra, tanto por la reducción de personal en terreno, como por la menor cuantía de materiales necesarios para ser despachados.

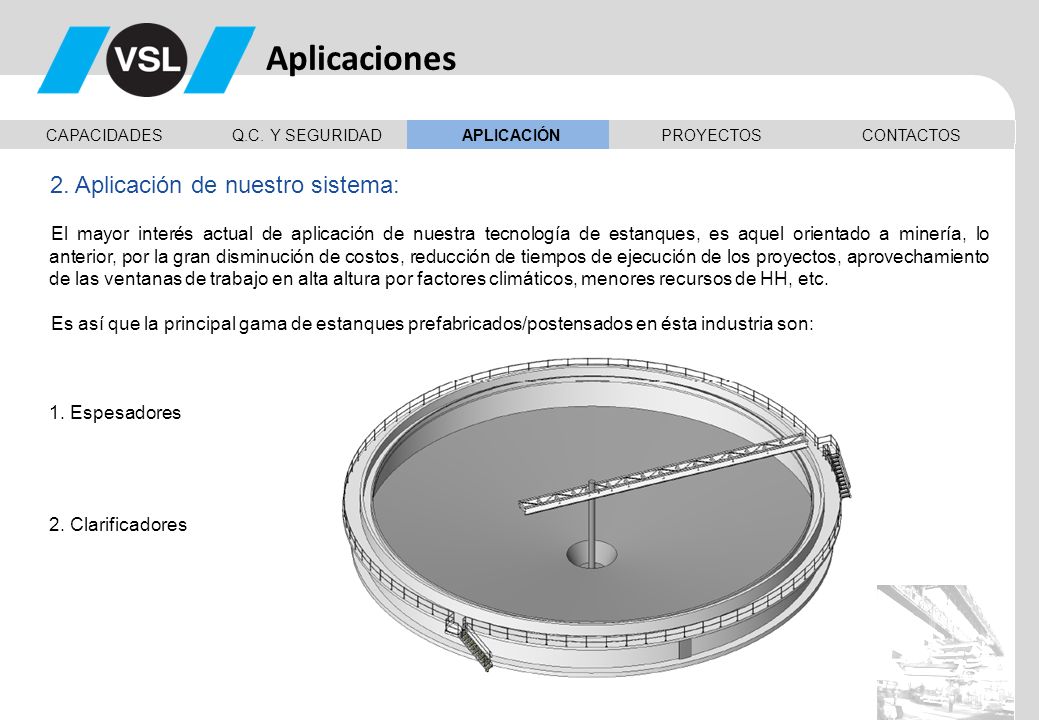

8 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: El mayor interés actual de aplicación de nuestra tecnología de estanques, es aquel orientado a minería, lo anterior, por la gran disminución de costos, reducción de tiempos de ejecución de los proyectos, aprovechamiento de las ventanas de trabajo en alta altura por factores climáticos, menores recursos de HH, etc. Es así que la principal gama de estanques prefabricados/postensados en ésta industria son: 1. Espesadores 2. Clarificadores CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

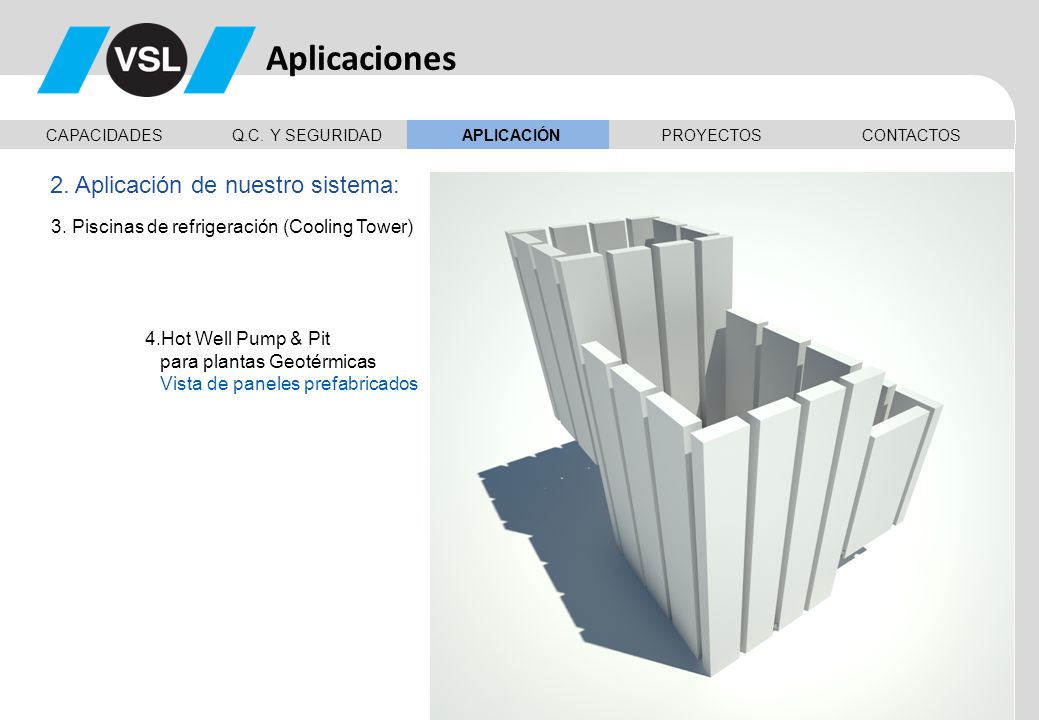

9 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 3. Piscinas de refrigeración (Cooling Tower) 4.Hot Well Pump & Pit para plantas Geotérmicas Vista de paneles prefabricados CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

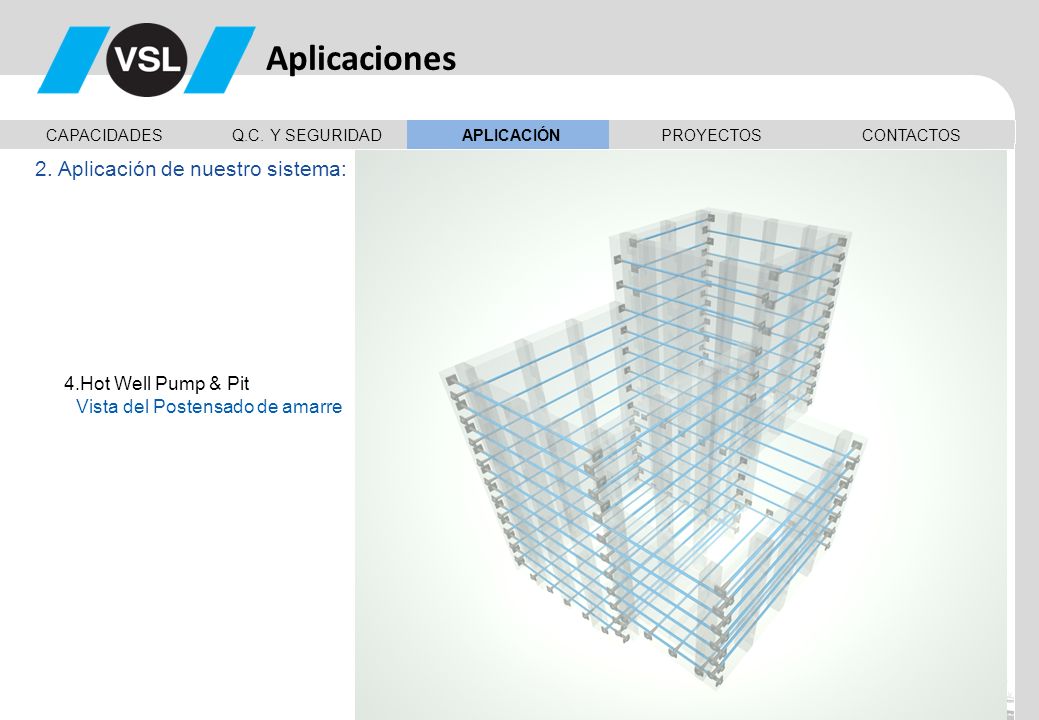

10 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 4.Hot Well Pump & Pit Vista del Postensado de amarre CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

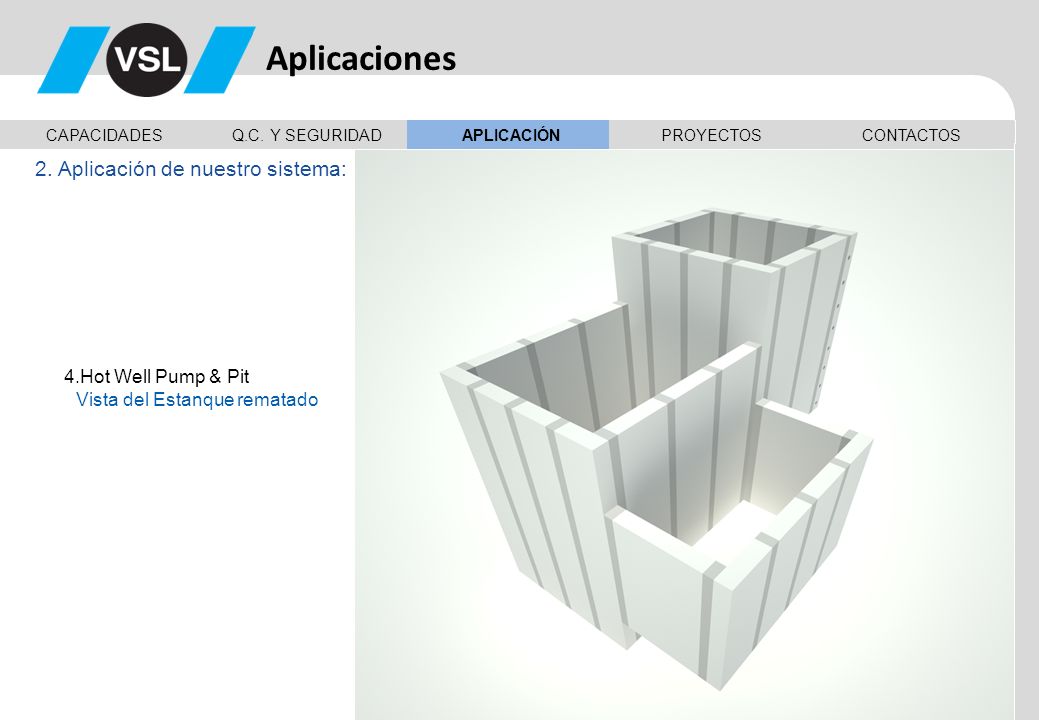

11 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 4.Hot Well Pump & Pit Vista del Estanque rematado CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

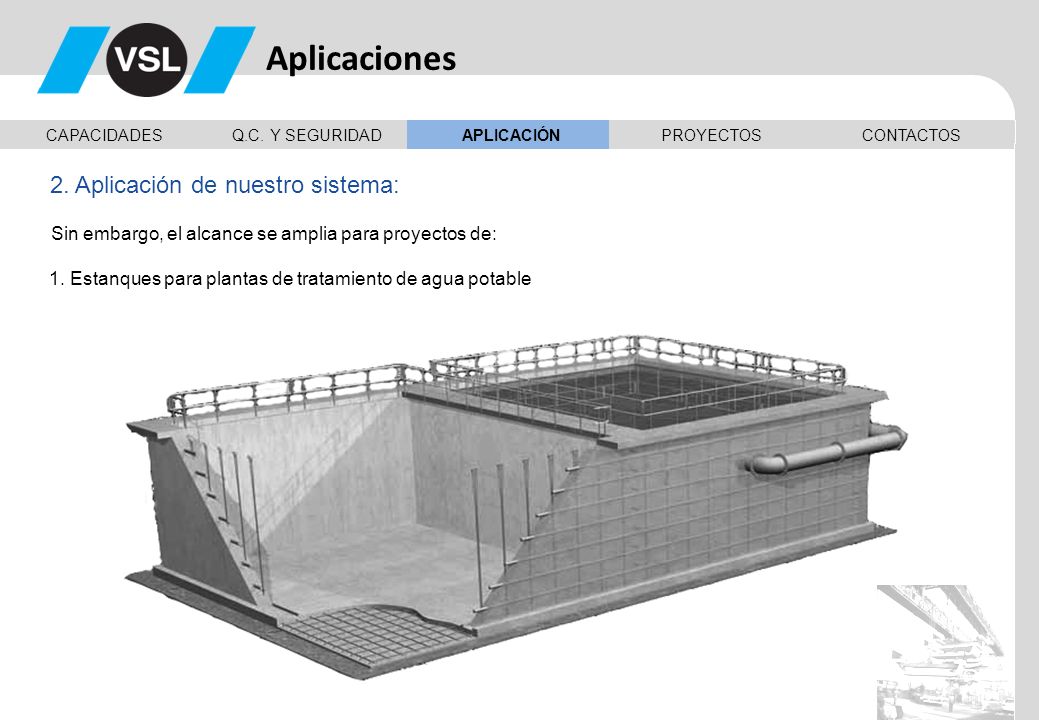

12 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: Sin embargo, el alcance se amplia para proyectos de: 1. Estanques para plantas de tratamiento de agua potable CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

13 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 2. Estanques para almacenamiento CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

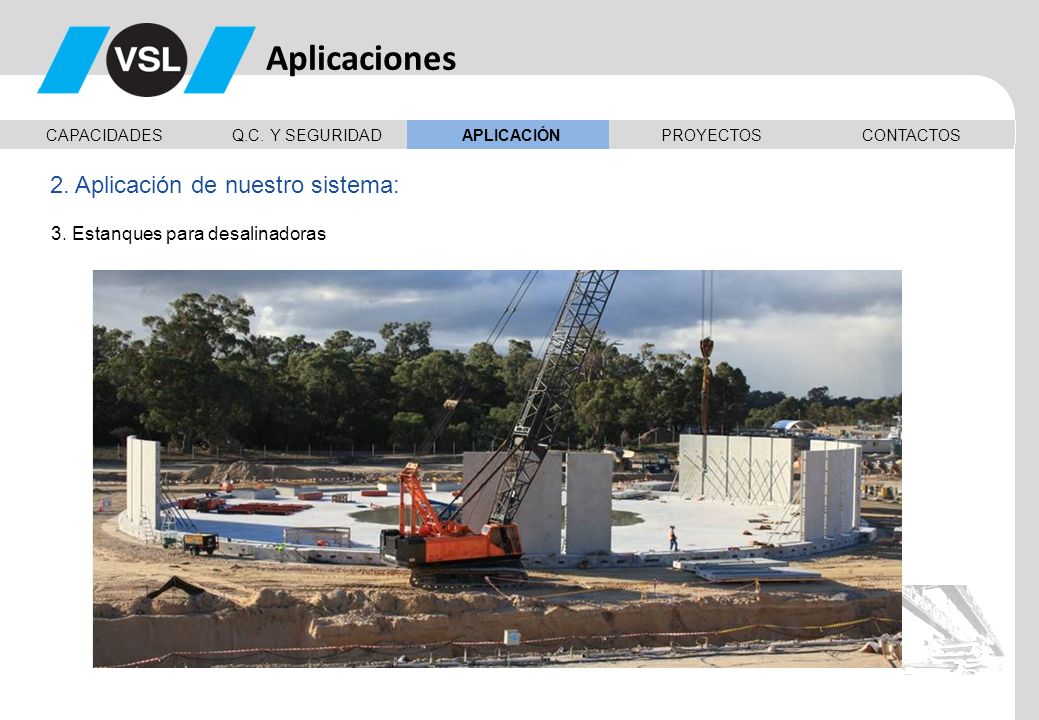

14 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 3. Estanques para desalinadoras CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

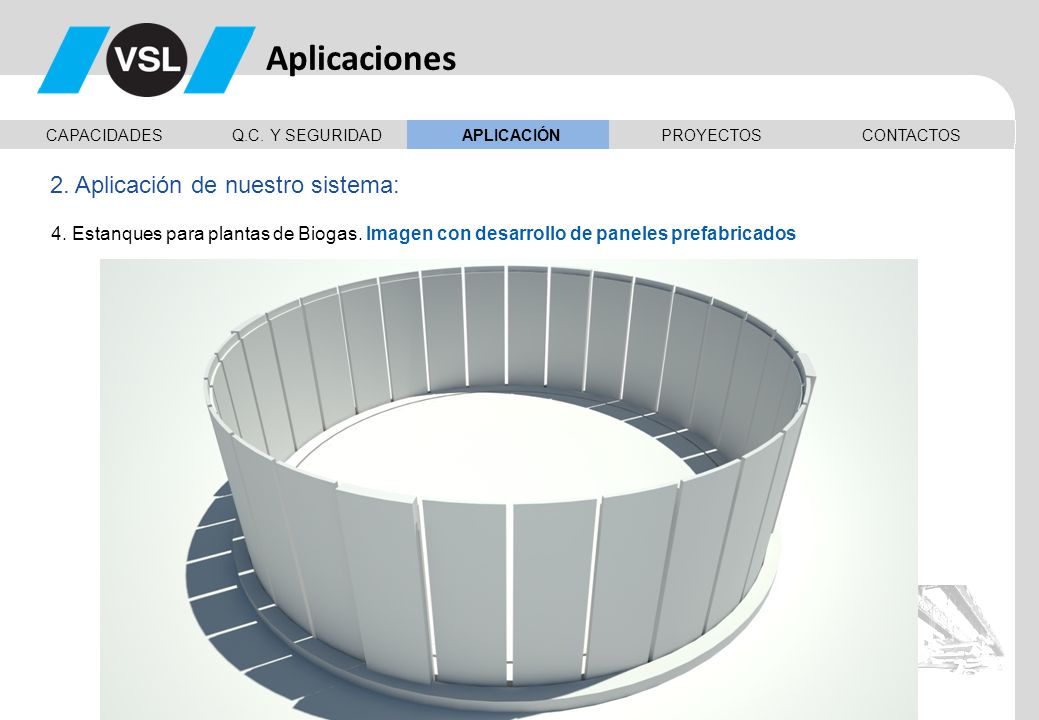

15 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 4. Estanques para plantas de Biogas. Imagen con desarrollo de paneles prefabricados CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

16 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 4. Estanques para plantas de Biogas. Imagen con desarrollo final del Postensado CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

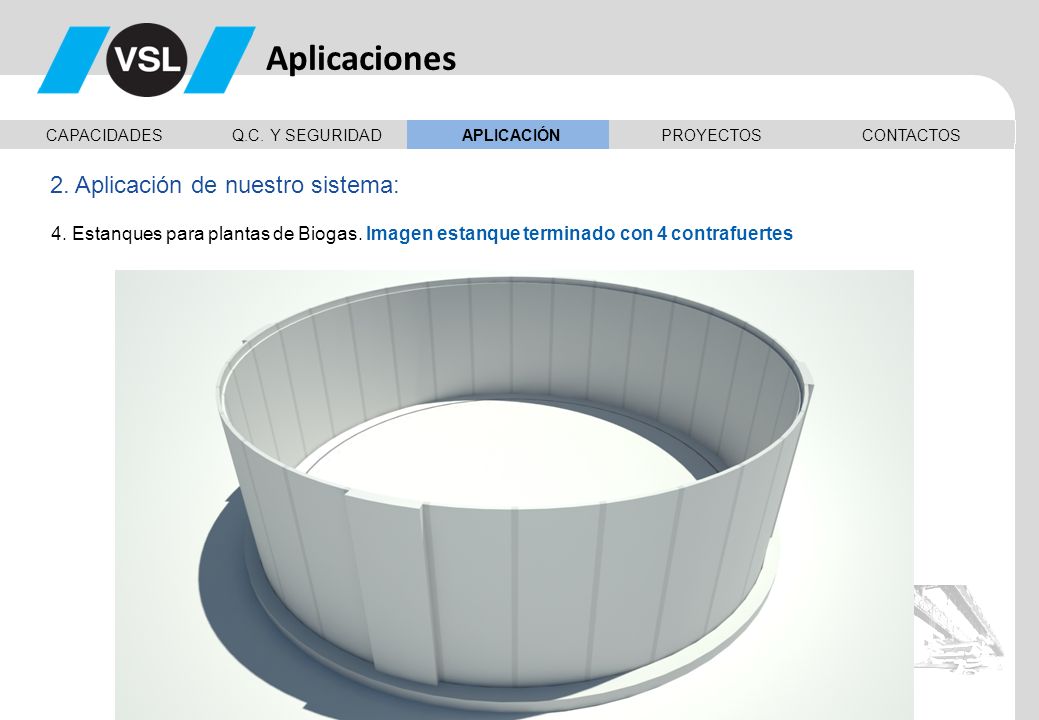

17 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 4. Estanques para plantas de Biogas. Imagen estanque terminado con 4 contrafuertes CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

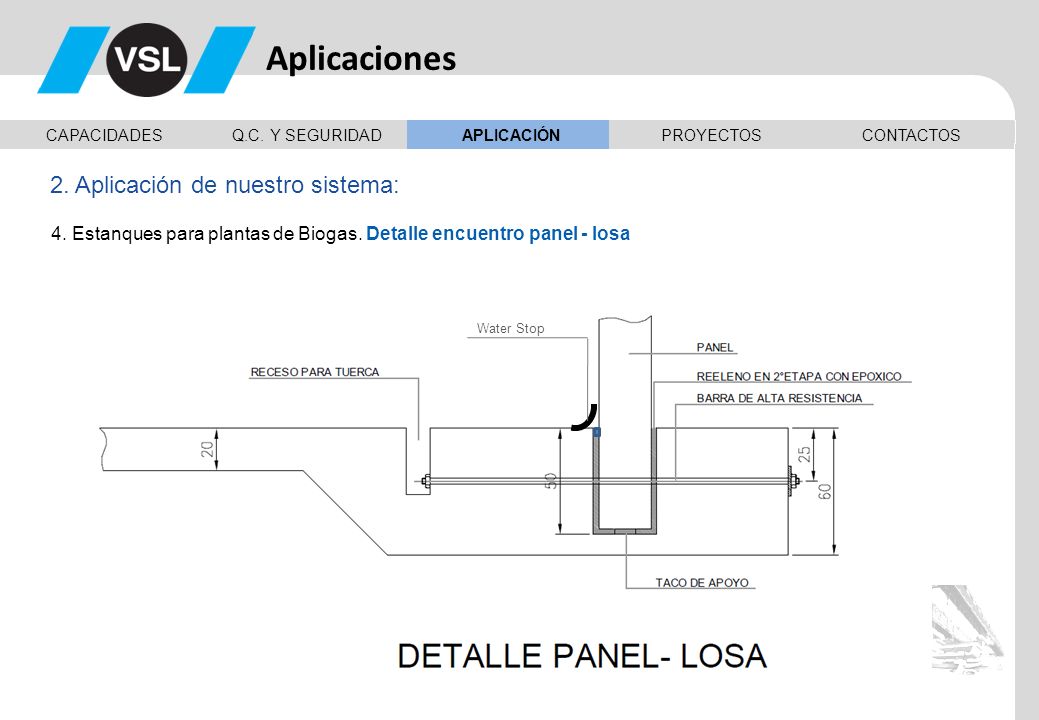

18 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 4. Estanques para plantas de Biogas. Detalle encuentro panel - losa CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS Water Stop

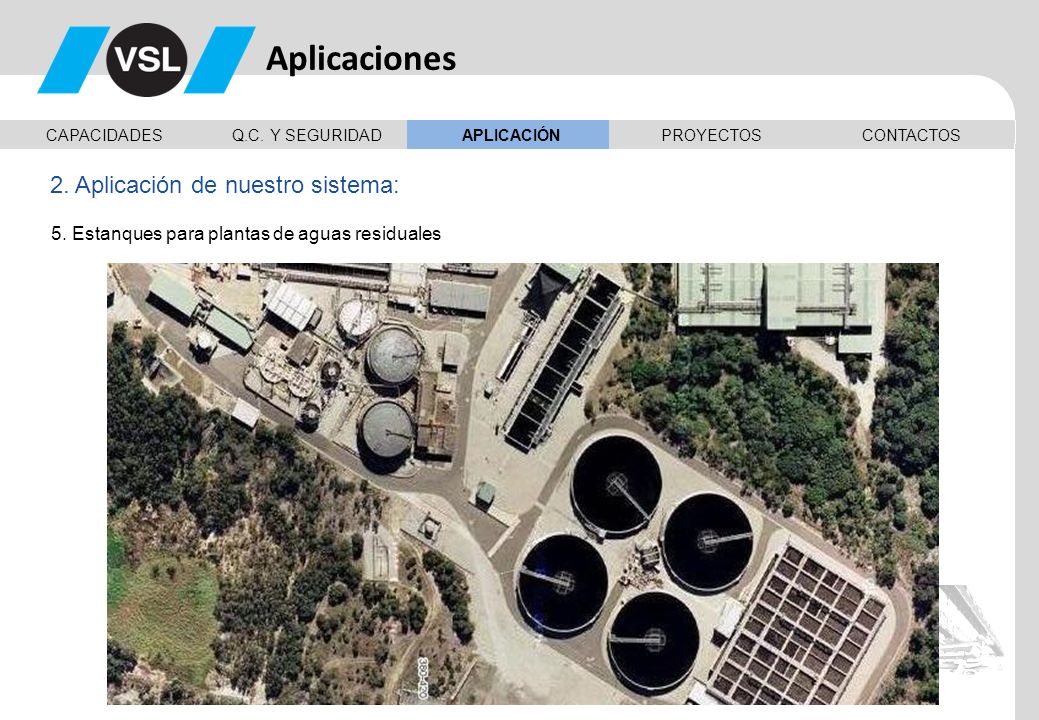

19 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Aplicación de nuestro sistema: 5. Estanques para plantas de aguas residuales CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

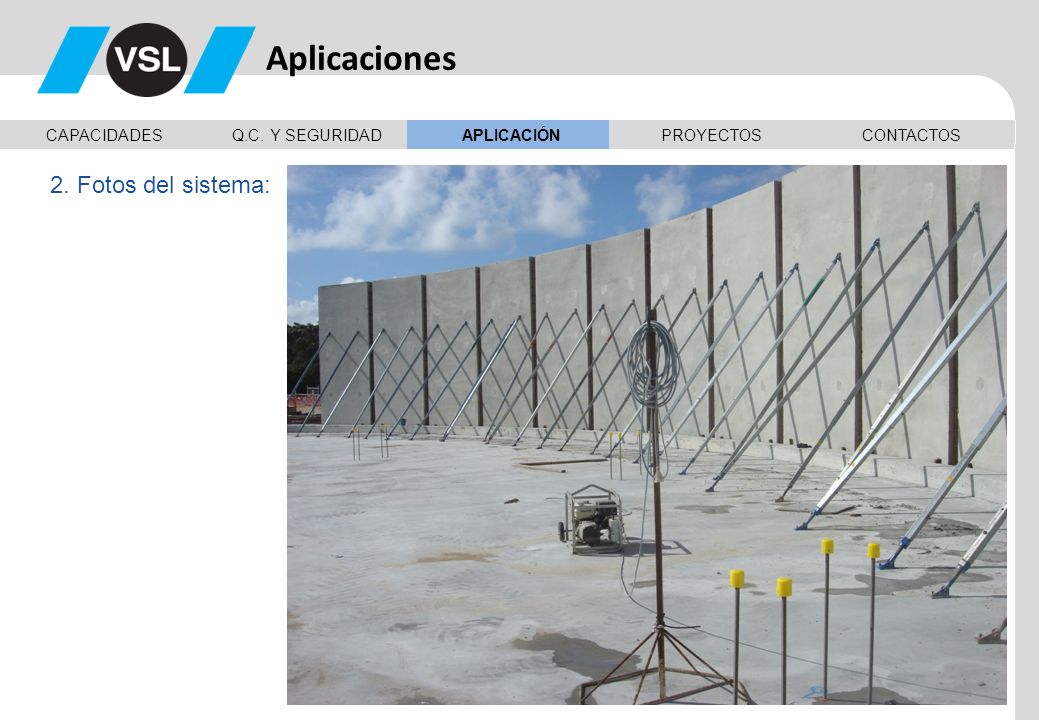

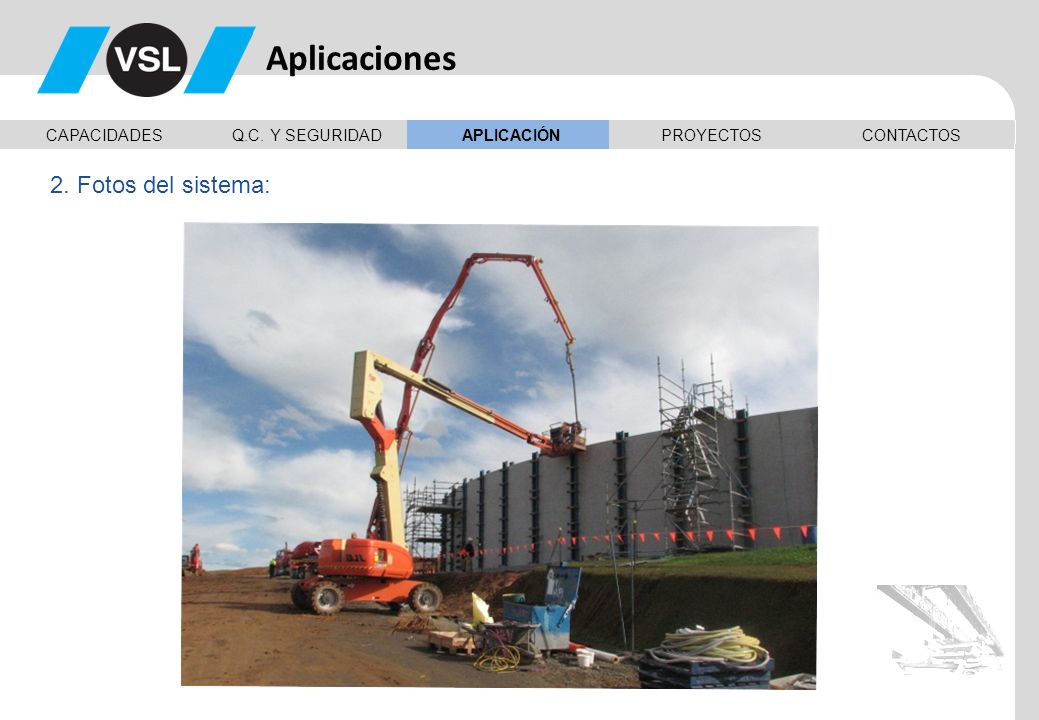

20 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Fotos del sistema: CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

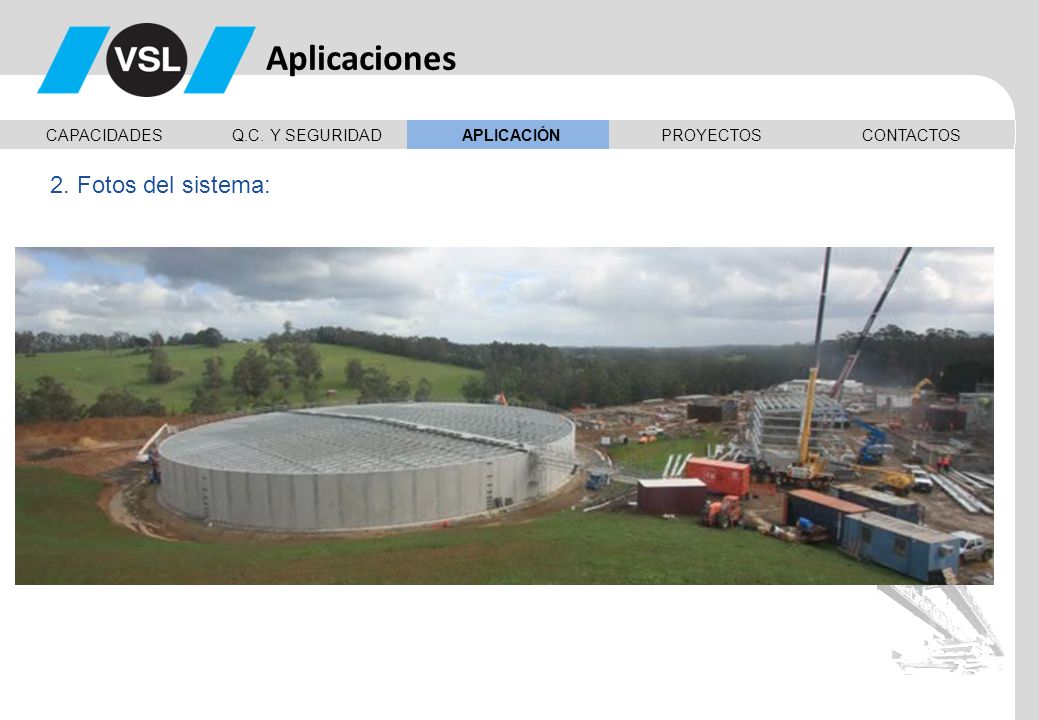

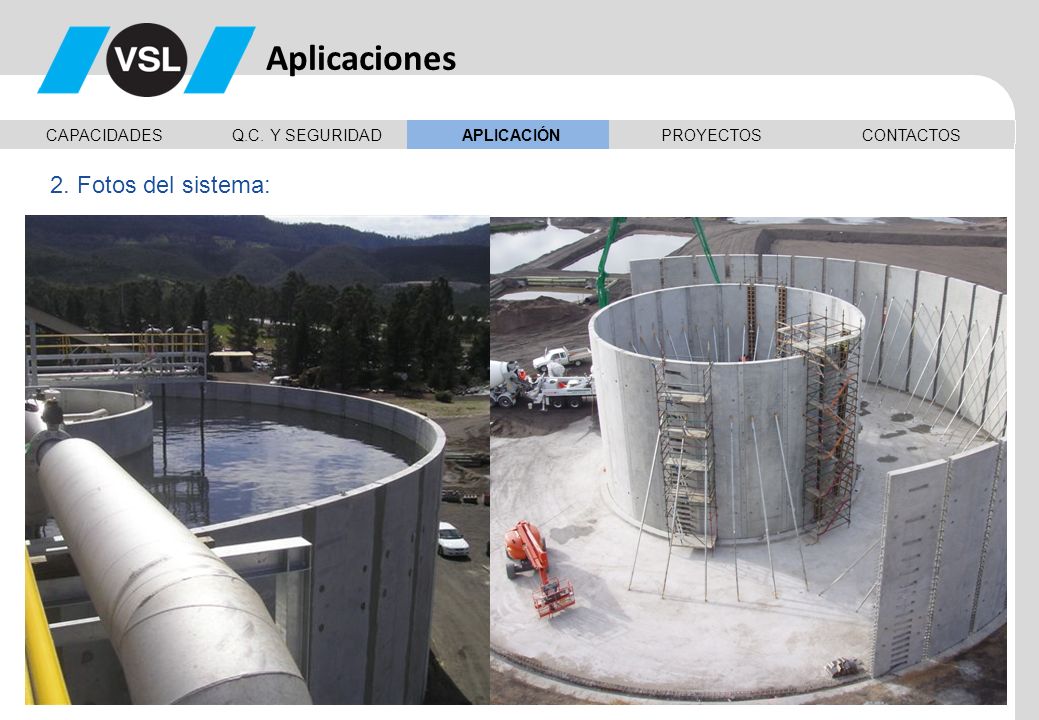

21 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Fotos del sistema: CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

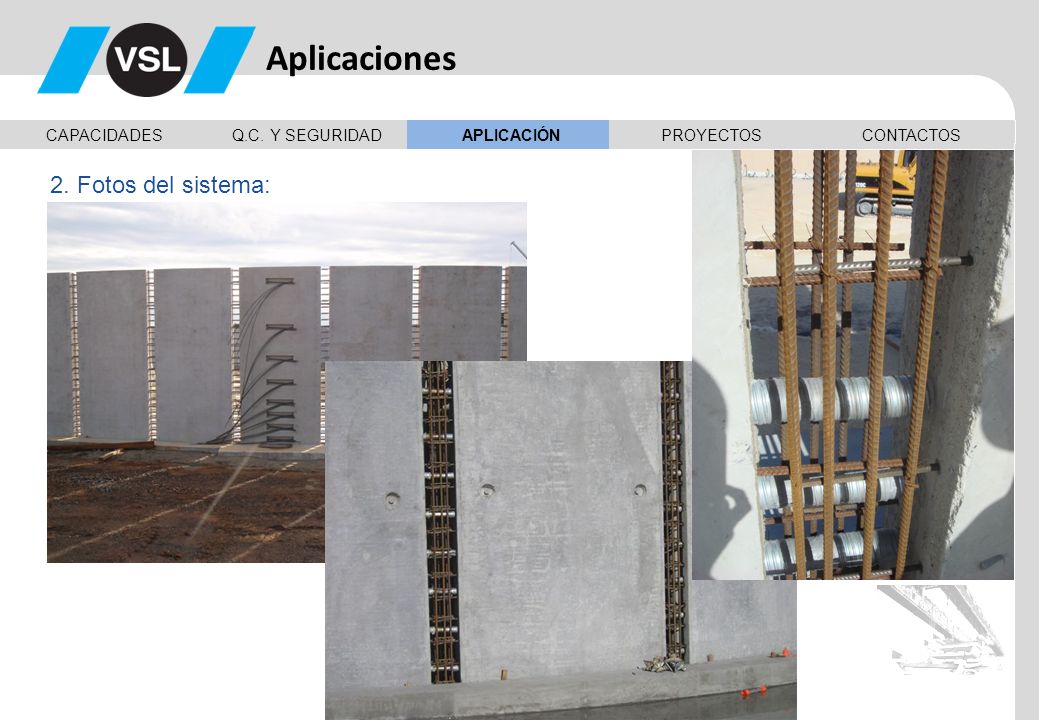

22 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Fotos del sistema: CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

23 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Fotos del sistema: CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

24 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Fotos del sistema: CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

25 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Aplicaciones 2. Fotos del sistema: CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS

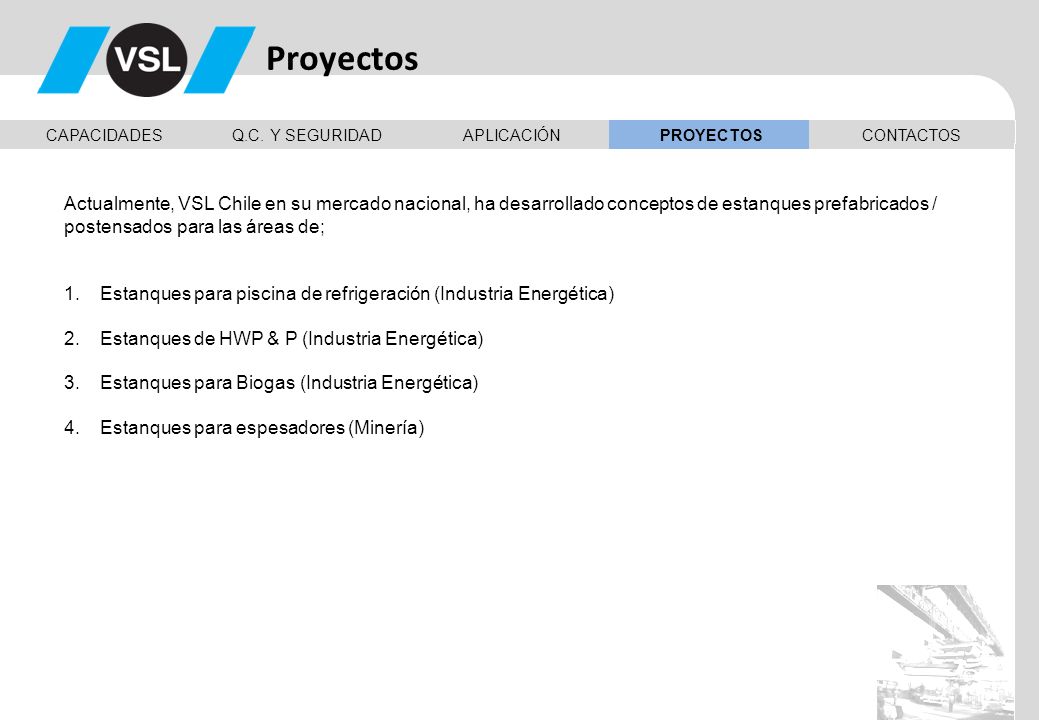

26 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Proyectos CAPACIDADES Q.C. Y SEGURIDAD APLICACIÓNPROYECTOSCONTACTOS Actualmente, VSL Chile en su mercado nacional, ha desarrollado conceptos de estanques prefabricados / postensados para las áreas de; 1.Estanques para piscina de refrigeración (Industria Energética) 2.Estanques de HWP & P (Industria Energética) 3.Estanques para Biogas (Industria Energética) 4.Estanques para espesadores (Minería)

27 Large span cable-stayed bridges Arial 17 Project name - Country SAFETY & QUALITYAPPLICATIONSPROJECTSCONTACT CAPABILITIES Water Tank Capabilities – July 2010; VSL Australia Pty Ltd Creando soluciones junto a Usted Rosario Norte 532, Oficina 704 Las condes Santiago Fono: Web site: Gracias!
