Presentación del tema: "Especialidad en Radiología Oral y Maxilofacial Od. María Fernanda Pérez. Revistas II Procesado de la Imagen Radiográfica."— Transcripción de la presentación:

1

2 Especialidad en Radiología Oral y Maxilofacial Od. María Fernanda Pérez. Revistas II Procesado de la Imagen Radiográfica

3 Procesado de la Imagen radiográfica Receptores de Imagen Películas Radiográficas Receptores Digitales

4 Procesado de la Imagen radiográfica Receptores de Imagen Acción Directa Acción Indirecta Intraorales Alta Calidad de Imagen Alta Sensibilidad a todos los fotones de rx Combinación de pantalla intensificadora en un chasis. Extraorales. Sensible a los fotones Suaves. Películas Radiográficas

5 Procesado de la Imagen radiográfica Acción Directa Películas Radiográficas 31x4 1 mm Para coronales y Periapicales. 22x35 mm Para coronales y Periapicales 57x76 mm Para Oclusales Contenidos de las películas de rx: A: Papel Protector Negro. B: Lámina de Plomo. C: Envoltura externa. D: Película. ABC D

6 Procesado de la Imagen radiográfica Películas Radiográficas Composición de una Película Radiográfica: Base de la película: Proporciona un apoyo estable para la emulsión además de darle resistencia. Capa de Adhesivo: Se agrega antes de aplicar la emulsión y sirve para que esta quede unida a la base. Emulsión: es una mezcla de gelatina y haluro de plata que cubre la película para que esta tenga mayor sensibilidad a los rayos X. Capa Protectora: Cubierta delgada y transparente que se coloca sobre la emulsión, para proteger esta última de la manipulación.

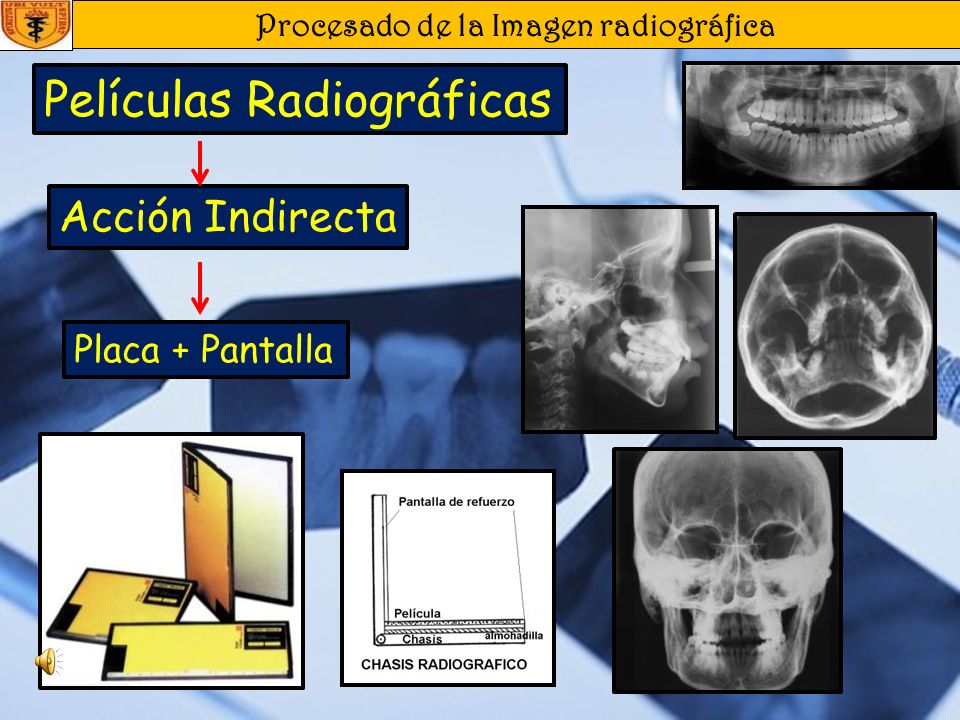

7 Procesado de la Imagen radiográfica Acción Indirecta Películas Radiográficas Placa + Pantalla

8 Procesado de la Imagen radiográfica Receptores de Imagen De estado Sólido (CCD o CMOS) Placas de almacenamiento de fosforo, fotoestimulable Intraorales Extraorales Digitales Pequeños píxeles alineados con un haz de rx con una pequeña apertura que permite escanear el área a estudiar, basados en chips de silicio envueltos en una carcasa de plástico Placas con capas de fluorohaluros de bario sobre un soporte de plástico flexible

9 Procesado de la Imagen radiográfica Receptores de Imagen De estado Sólido (CCD o CMOS ) Intraorales Digitales

10 Procesado de la Imagen radiográfica Receptores de Imagen De estado Sólido (CCD o CMOS ) Extraorales Digitales

11 Procesado de la Imagen radiográfica Receptores de Imagen Intraorales Digitales Placas de almacenamiento de fosforo, fotoestimulable

12 Procesado de la Imagen radiográfica Receptores de Imagen Extraorales Digitales Placas de almacenamiento de fosforo, fotoestimulable

13 Procesado de la Imagen radiográfica Procesado de la Imagen Transformar la imagen invisible (latente) en visible

14 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Receptores Digitales Revelado Químico Procesado Digital Informático

15 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Revelado Manual: Visual Tiempo-Temperatura Automático. Pasos para el procesamiento de la imagen: Revelado Enjuague Fijación. Lavado. Secado. Químico

16 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Solución Reveladora : contiene 4 ingredientes: Agente revelador: Causa la reducción química de los cristales de haluro de plata expuestos a plata ennegrecida. Conservador: El sulfito de sodio es un antioxidante cuya función consiste en evitar que la solución se oxide y extiende el período útil de los químicos. Acelerador: El carbonato de sodio es alcalino se usa para acelerar y activar los agentes anteriores que solo funcionan en ambiente alcalino. Restringente: Bromuro de potasio, controla el revelador y evita que la imagen se vea nebulosa, gris y borrosa sin contraste ni calidad diagnóstica

17 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Pasos Para el Revelado Manual: 1. Destapar el paquete de película y coloque esta en el gancho sujetador. 2. Sumergir la película en el revelador 3. Enjuagar la película con agua corriente 4. Sumergir la película en fijador. 5. Lavar con agua. 6. Secar.

18 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Manual: Visual ReveladorAguaFijadorAgua

19 Procesado de la Imagen radiográfica Emulsión de Haluro de plata verde Película no expuesta Emulsión de Haluro de plata verde no sensibilizada Placa metália negra Emulsión de Haluro de plata verde sensibilizada Haluro de plata verde Placa metália negra Blanco / Transparente Imagen Final: Blanco y Negro Lavado + Secado Lavado Fijador Revelador

20 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Manual: Tiempo-Temperatura Para este método se necesitan 3 elementos: 1. Una tabla con las relaciones tiempo-temperatura 2. Un reloj con alarma para determinar el tiempo. 3. Un termómetro para controlar la temperatura de las soluciones

21 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Manual: Tiempo-Temperatura Una vez controlada la temperatura de los líquidos de acuerdo con la tabla tiempo temperatura, se ajusta el reloj al tiempo correspondiente, de esta forma todo dependerá del tiempo el cual se modificara según el caso Se recomiendan 5 minutos a 20ªC

22 Procesado de la Imagen radiográfica Procesado de la Imagen Cuarto de Revelado Cuarto de Revelado: Oscuro. Ventilado. Tamaño adecuado. Puerta de seguridad. Temperatura y humedad controlada. Luz de seguridad.

23 Procesado de la Imagen radiográfica Procesado de la Imagen Revelado Automático En este sistema las películas son transportadas automáticamente y una velocidad constante a través de los líquidos y el secador, pudiendo variarse el tiempo hasta reducirlo a 1 minuto

24 Procesado de la Imagen radiográfica Procesado de la Imagen Errores del Revelado Oscuras Claras

25 Procesado de la Imagen radiográfica Procesado de la Imagen Errores del Revelado Manchas Blancas

26 Procesado de la Imagen radiográfica Procesado de la Imagen Errores del Revelado Películas Amarillas Claro-oscuro

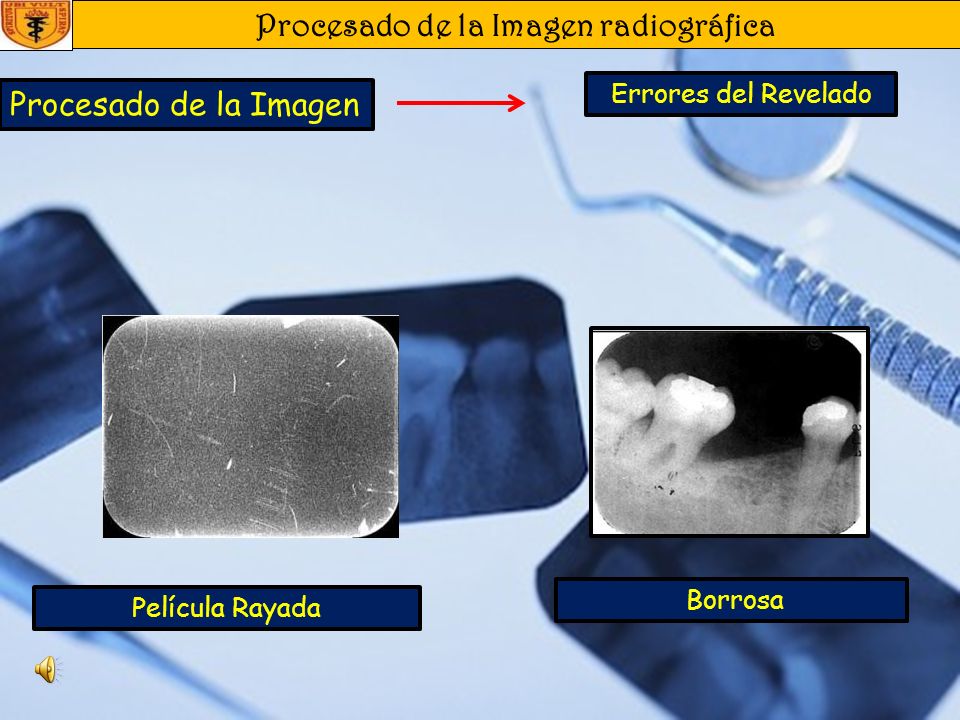

27 Procesado de la Imagen radiográfica Procesado de la Imagen Errores del Revelado Película Rayada Borrosa

28 Procesado de la Imagen radiográfica Procesado de la Imagen Errores del Revelado

29 Procesado de la Imagen radiográfica Procesado de la Imagen Películas Radiográficas Receptores Digitales Revelado Químico Procesado Digital Informático

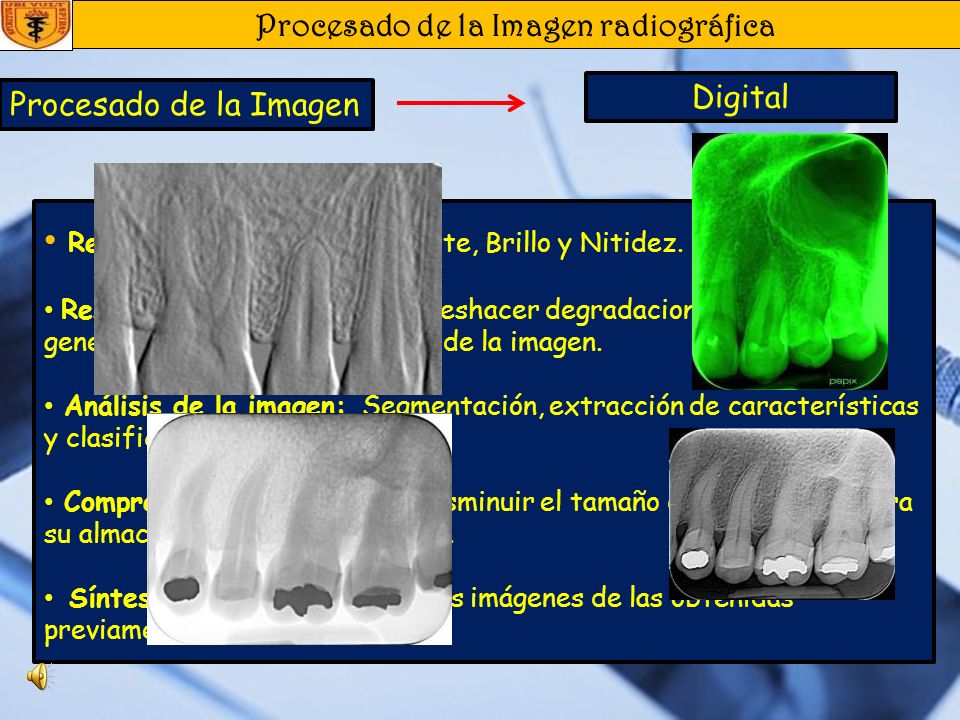

30 Procesado de la Imagen radiográfica Procesado de la Imagen Digital Realce de la imagen : Contraste, Brillo y Nitidez. Restauración de la imagen: Deshacer degradaciones que se generaron durante la formación de la imagen. Análisis de la imagen: Segmentación, extracción de características y clasificación del objeto. Comprensión de la Imagen: Disminuir el tamaño de los archivos para su almacenamiento o transmisión. Síntesis de la Imagen: Nuevas imágenes de las obtenidas previamente.

31 Procesado de la Imagen radiográfica Procesado de la Imagen Digital Receptores CCD

32 Procesado de la Imagen radiográfica Procesado de la Imagen Placas Fotoestimulable

33 Procesado de la Imagen radiográfica Procesado de la Imagen Radiología Digital

34 Procesado de la Imagen radiográfica Procesado de la Imagen Radiología Digital Ventajas: Menor dosis de radiación. Imágenes en menor tiempo. El tamaño del receptor de imagen es igual al de una película. Pueden estar distanciadas la fuente de rx y la computadora. Se puede manipular la imagen. Fácil de almacenar. Difícil de borrar. Fácil de duplicar. No se necesita un revelado de oscuridad, líquidos y manipulación

35 Procesado de la Imagen radiográfica Procesado de la Imagen Radiología Digital Desventajas: Costo elevado. Pérdida de calidad de la imagen cuando se imprimen en papel. A más pixel menor resolución. Se pueden modificar las imágenes a favor del clínico. Si no se hacen respaldos adecuados se pueden perder las imágenes.

36 Procesado de la Imagen radiográfica Procesado de la Imagen Bibliografía Haring Joen, Jansen Laura. Radiología Dental: Principios y Técnicas. 2da Edición. México: McGraw-Hill Interamericana Sotelo y Soto Gustavo, Acosta Elena. Radiología Bucal y Maxilofacial. México: McGraw-Hill Interamericana Urzúa, Ricardo. Técnicas Radiográficas Orales y Maxilofaciales. Venezuela: Amolca Vimal, Sikri. Fundamentos de Radiología Dental. 4ta Edición. Venezuela: Amolca Whaites, Eric. Fundamentos de Radiología Dental. 4ta Edición. España: Masson 2008.

37 Procesado de la Imagen radiográfica Procesado de la Imagen
