1

2 GEOMETRÍA PLANA LIC. NOEMI CHAVEZ GUTIERREZ

3 CONTENIDO PRESENTACIÓN ACTIVIDADES DE APLICACIÓN ACTIVIDADES DE EVALUACIÓN INICIO MAPA CONCEPTUAL EXTENSIÓN Y EVALUACIÓN

4 OBJETIVOS 1. Introducir el concepto de ángulo. 2. Encontrar un modo de medir ángulos. 4. Realizar operaciones con ángulos, tanto en modo gráfico como numérico. 3. Clasificar ángulos de acuerdo a su medida, posición y la suma de sus lados.

5 CONCEPTO Y ELEMENTOS DE ÁNGULOS CLASIFICACIÓN 1.POR SU MEDIDA 2.POR SU POSICIÓN 3.POR LA RELACIÓN DE SUS ÁNGULOS CÓNCAVO SUPLEMENTARIOS ADYACENTES CONVEXO NULO LLANO COMPLETO AGUDO LLANO OBTUSO CONSECUTIVOS OPUESTOS POR EL VÉRTICE. COMPLEMENTARIOS IR AL INDICE

6 a) 10 Haz un clic en la respuesta correcta: b) 11 c) 12 d) 13

7 Observa que las agujas del reloj representan a dos semirrectas OA y OB Se denomina ángulo a la porción del plano comprendida entre las dos semirrectas. que se cortan en el punto O dividiendo al plano en dos regiones angulares.

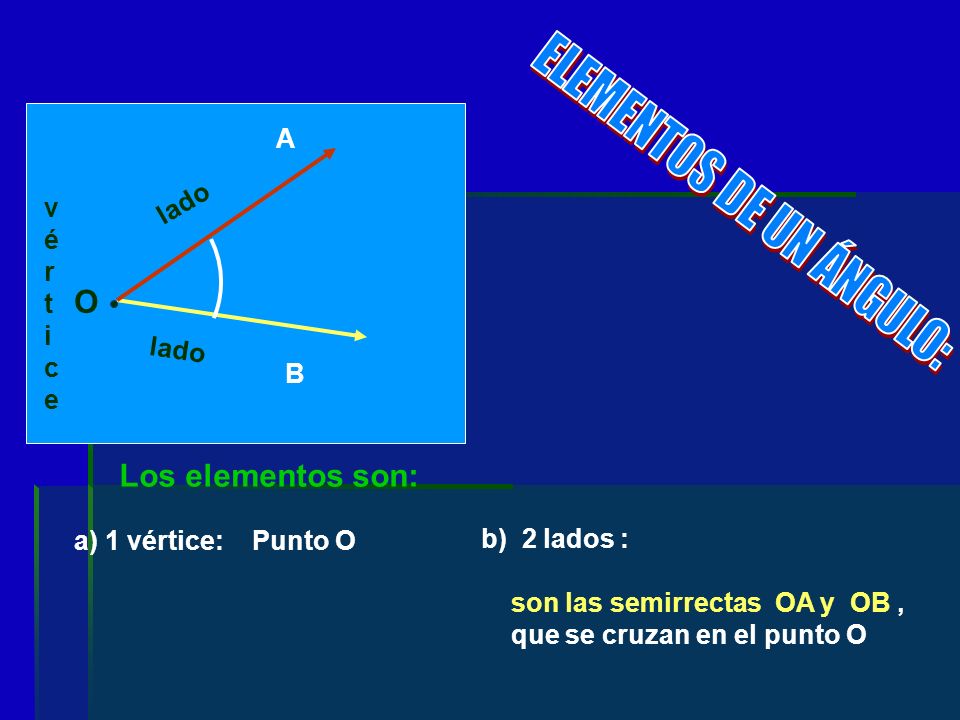

8 b) 2 lados : son las semirrectas OA y OB, que se cruzan en el punto O O A B a) 1 vértice: Punto O l a d o l a d o v é r t i c e Los elementos son:

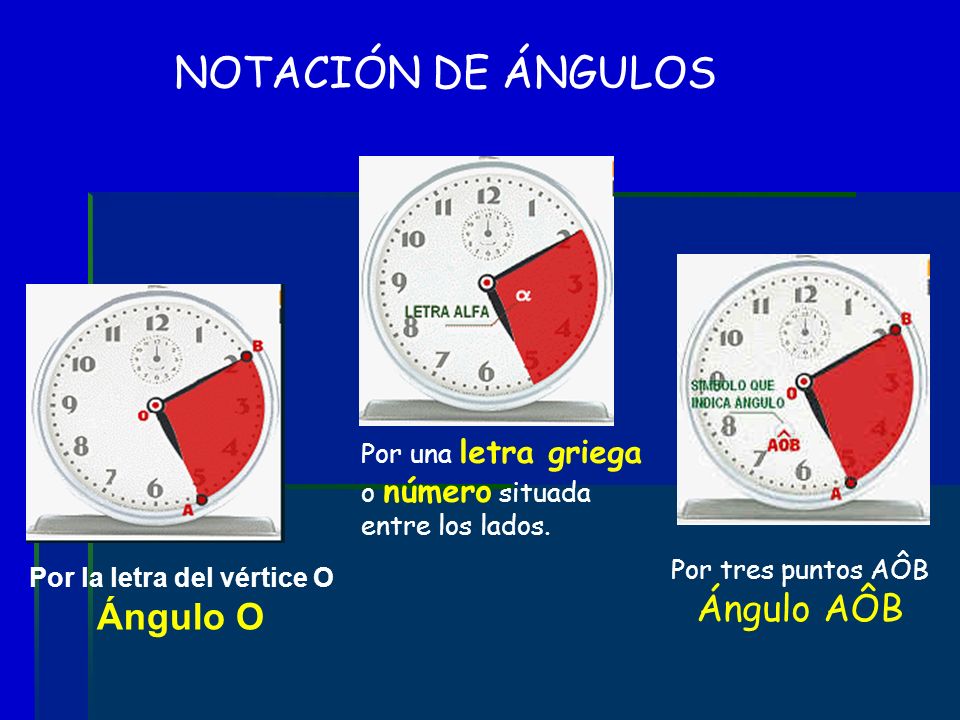

9 NOTACIÓN DE ÁNGULOS Por la letra del vértice O Ángulo O Por una letra griega o número situada entre los lados. Por tres puntos AÔB Ángulo AÔB

10 1.POR SU MEDIDA 2.POR SU POSICIÓN 3.POR LA RELACIÓN DE SUS ÁNGULOS

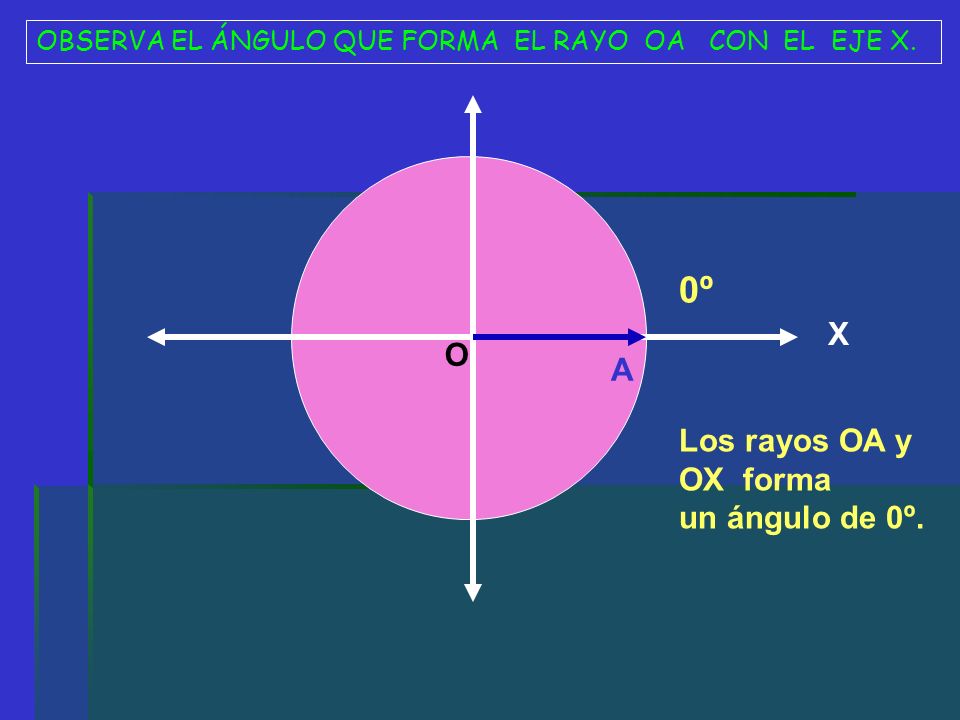

11 O 0º A Los rayos OA y OX forma un ángulo de 0º. X OBSERVA EL ÁNGULO QUE FORMA EL RAYO OA CON EL EJE X.

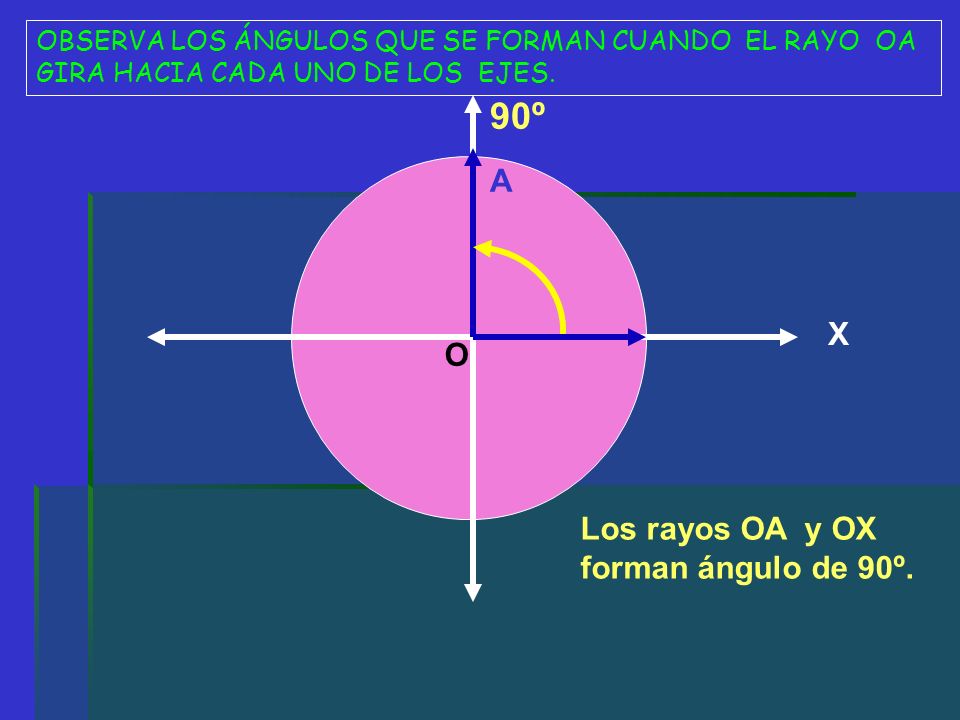

12 O 90º A Los rayos OA y OX forman ángulo de 90º. X OBSERVA LOS ÁNGULOS QUE SE FORMAN CUANDO EL RAYO OA GIRA HACIA CADA UNO DE LOS EJES.

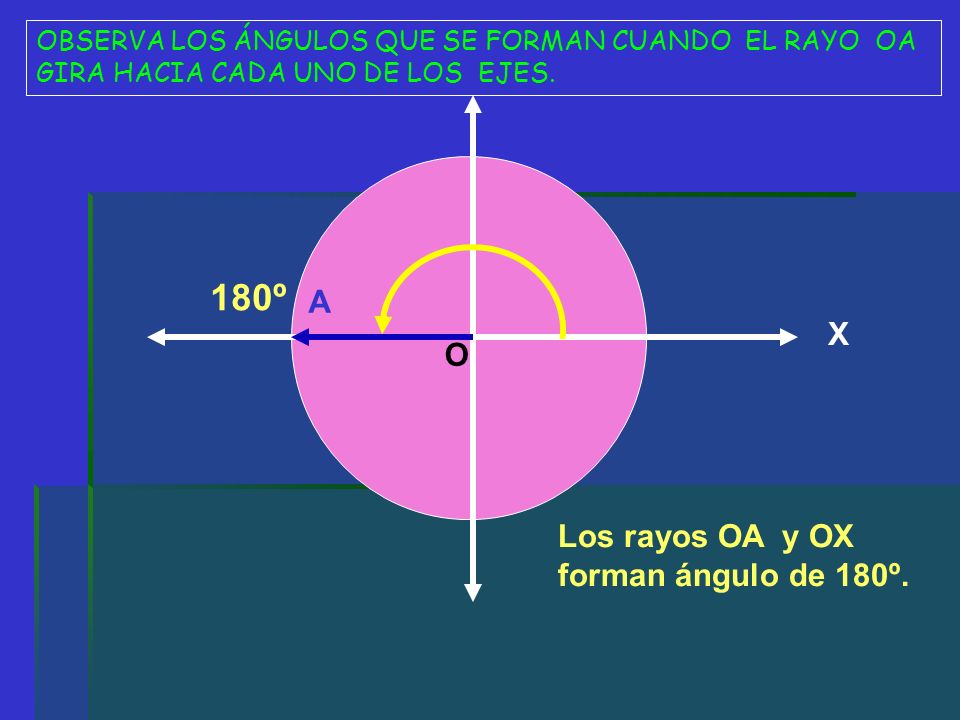

13 O 180º A Los rayos OA y OX forman ángulo de 180º. X OBSERVA LOS ÁNGULOS QUE SE FORMAN CUANDO EL RAYO OA GIRA HACIA CADA UNO DE LOS EJES.

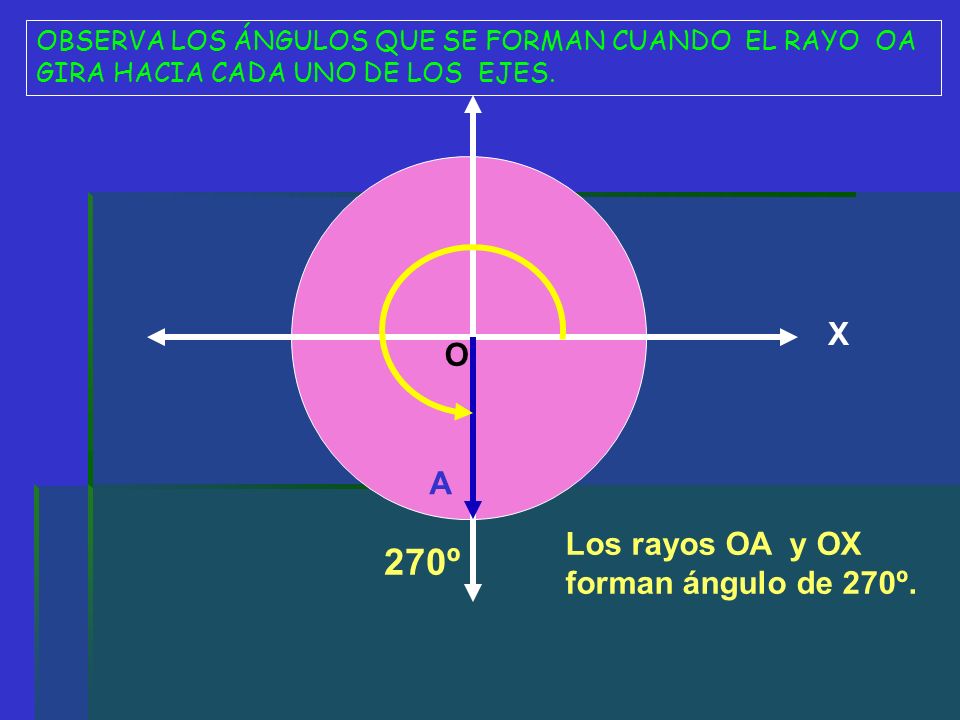

14 O 270º A Los rayos OA y OX forman ángulo de 270º. X OBSERVA LOS ÁNGULOS QUE SE FORMAN CUANDO EL RAYO OA GIRA HACIA CADA UNO DE LOS EJES.

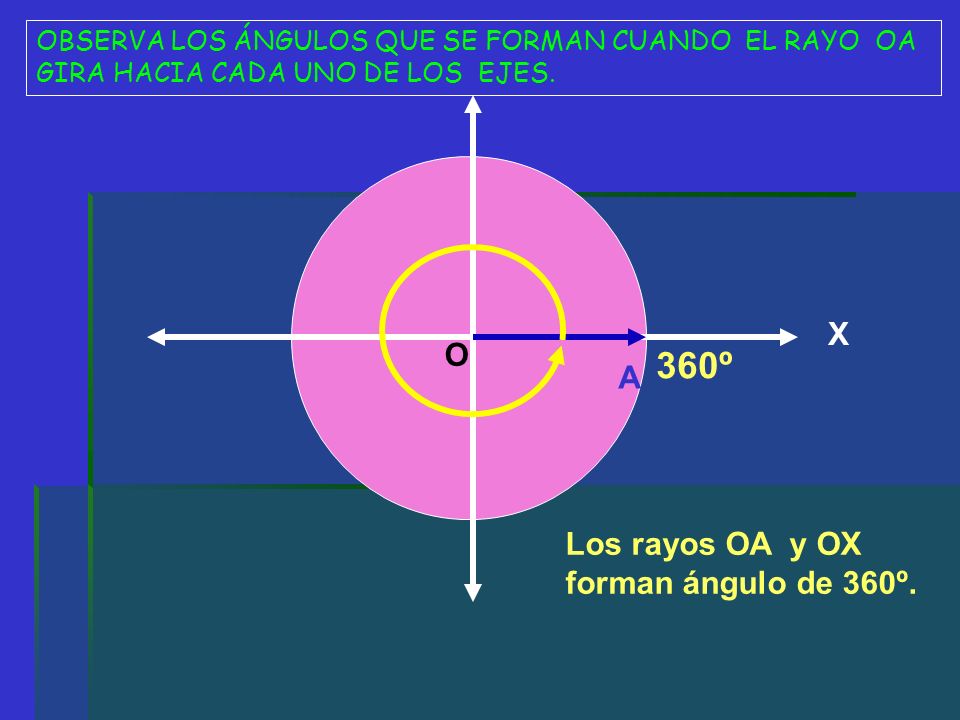

15 O 360º A OBSERVA LOS ÁNGULOS QUE SE FORMAN CUANDO EL RAYO OA GIRA HACIA CADA UNO DE LOS EJES. Los rayos OA y OX forman ángulo de 360º. X

16 1.De acuerdo con su medida, pueden ser: 1.1 ÁNGULO CONVEXO 1.2 ÁNGULO CÓNCAVO Son ángulos que miden entre 0º y 180º. Son ángulos que miden entre180º y 360º

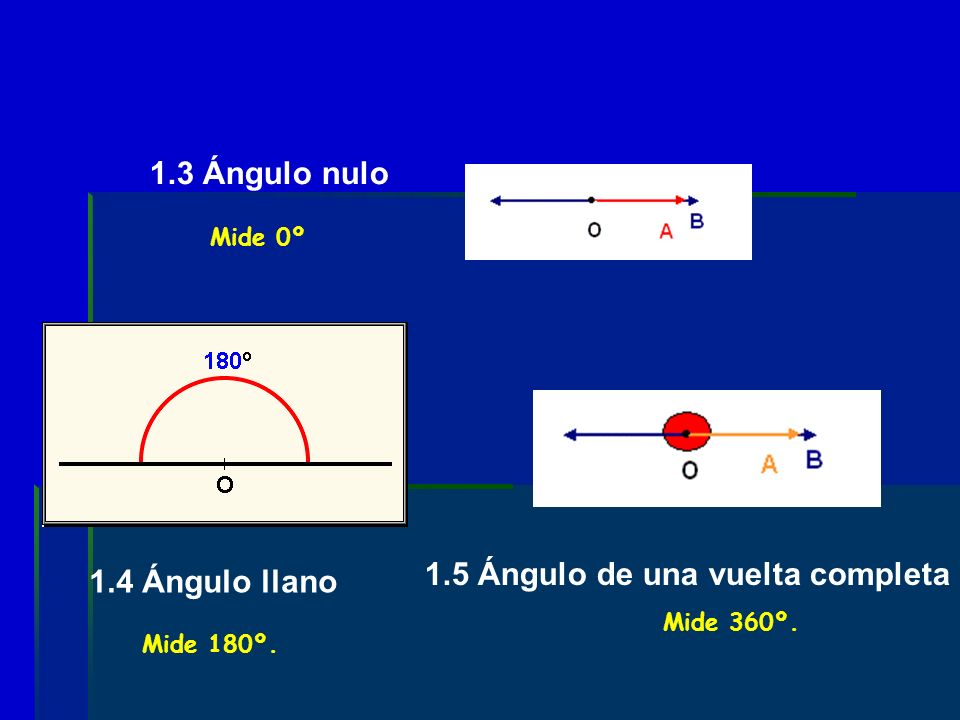

17 1.4 Ángulo llano 1.5 Ángulo de una vuelta completa 1.3 Ángulo nulo Mide 0º Mide 180º. Mide 360º.

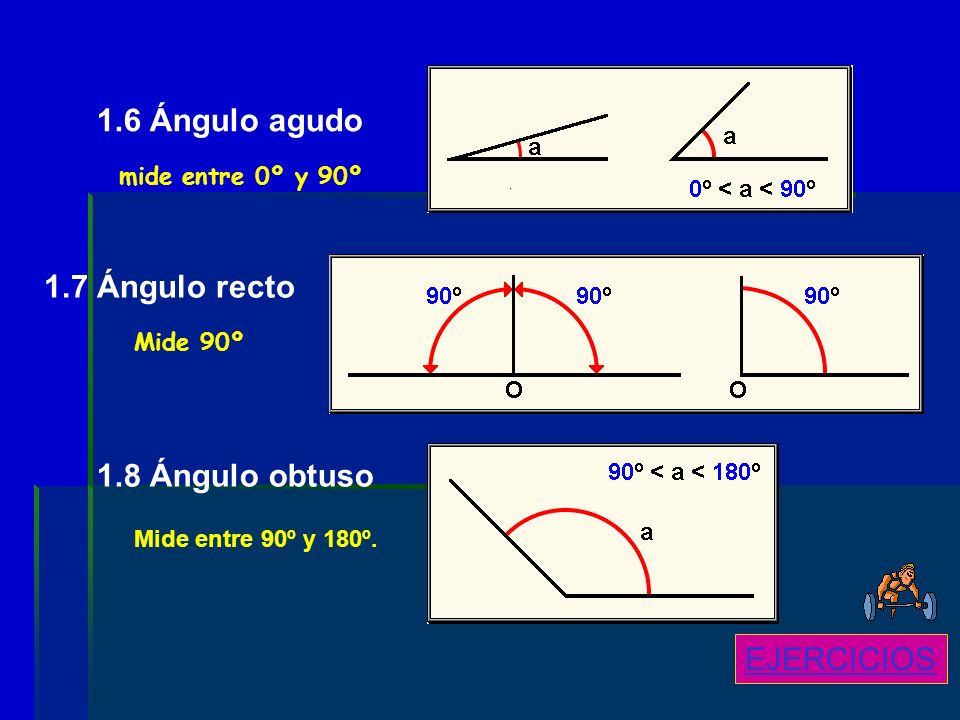

18 1.6 Ángulo agudo 1.7 Ángulo recto 1.8 Ángulo obtuso mide entre 0º y 90º Mide 90º Mide entre 90º y 180º. EJERCICIOS

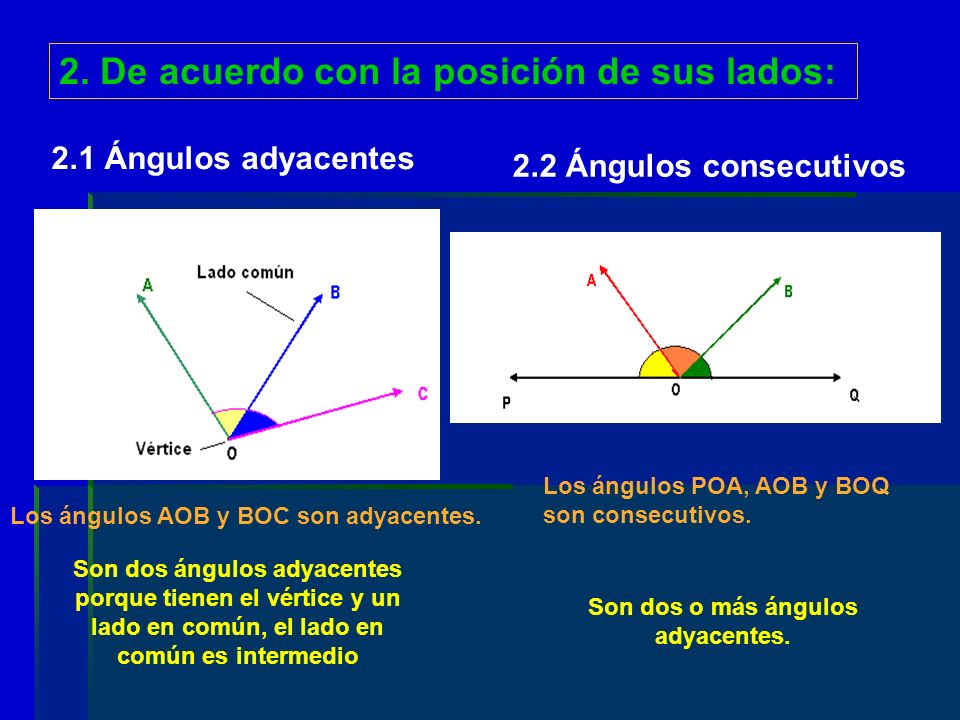

19 2. De acuerdo con la posición de sus lados: 2.1 Ángulos adyacentes 2.2 Ángulos consecutivos Son dos ángulos adyacentes porque tienen el vértice y un lado en común, el lado en común es intermedio Los ángulos AOB y BOC son adyacentes. Son dos o más ángulos adyacentes. Los ángulos POA, AOB y BOQ son consecutivos.

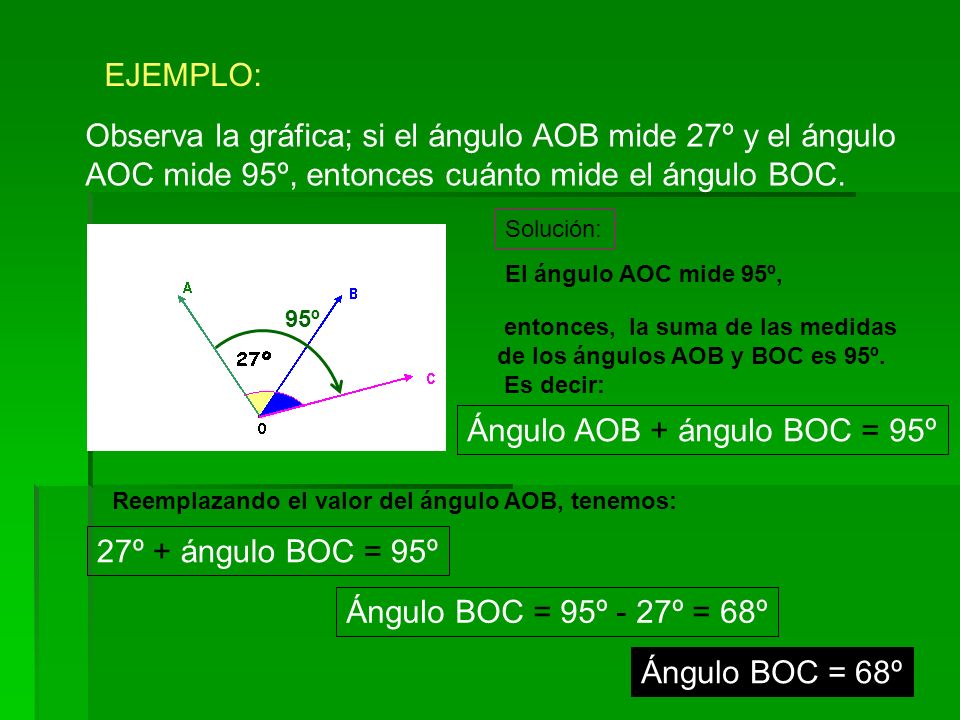

20 EJEMPLO: Observa la gráfica; si el ángulo AOB mide 27º y el ángulo AOC mide 95º, entonces cuánto mide el ángulo BOC. Solución: entonces, la suma de las medidas de los ángulos AOB y BOC es 95º. Es decir: Ángulo AOB + ángulo BOC = 95º Reemplazando el valor del ángulo AOB, tenemos: 27º + ángulo BOC = 95º Ángulo BOC = 95º - 27º = 68º El ángulo AOC mide 95º, 95º Ángulo BOC = 68º

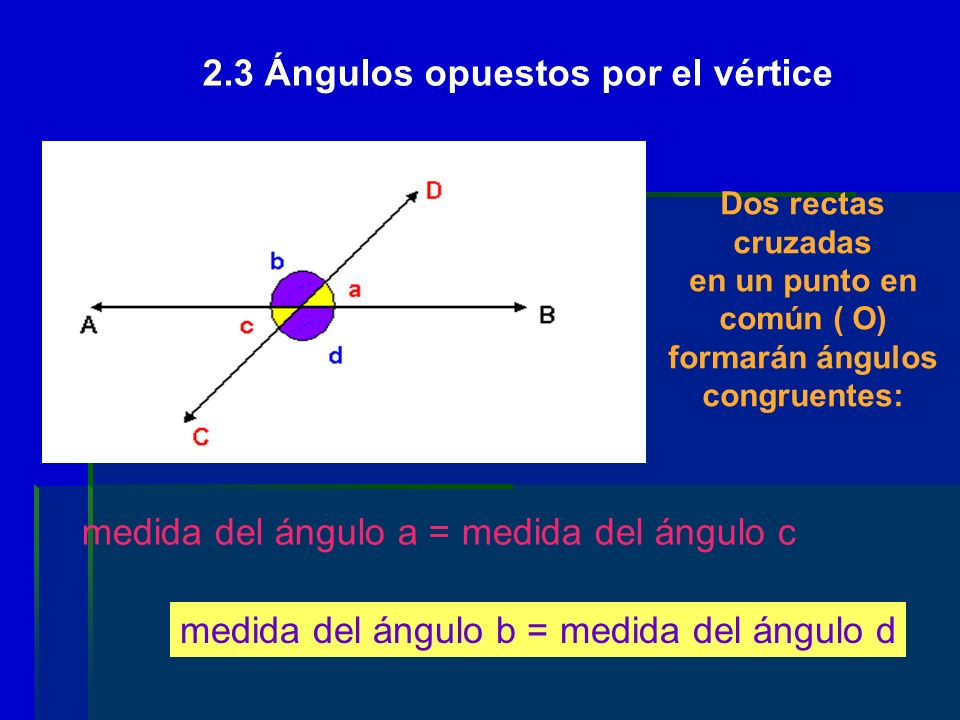

21 Dos rectas cruzadas en un punto en común ( O) formarán ángulos congruentes: 2.3 Ángulos opuestos por el vértice O medida del ángulo a = medida del ángulo c medida del ángulo b = medida del ángulo d

22 EJEMPLO: Observa la gráfica; si el ángulo 1 mide 35º, cuánto mide el ángulo 2 y cuál será el valor de x: Solución: Por ángulo opuesto por el vértice : Medida del ángulo 2 = 35º Dos rectas cruzadas forman 4 ángulos cuya suma de sus medidas es 360º. 35º + 35º + x + x = 360º X medida del ángulo 1 = medida del ángulo 2 El ángulo que mide Xº tiene como ángulo opuesto otro ángulo que mide también Xº, entonces: 2x =360º-70º 2x=290º X = 145º Xº Si el ángulo 1 = 35º entonces: 35º

23 3. De acuerdo a la suma de sus ángulos: Los ángulos 1 y 2 son complementarios porque suman 90º. Son dos ángulos complementarios cuyas medidas suman 90º. medida ángulo 1 + medida ángulo 2 = 90º 3.1 ÁNGULOS COMPLEMENTARIOS

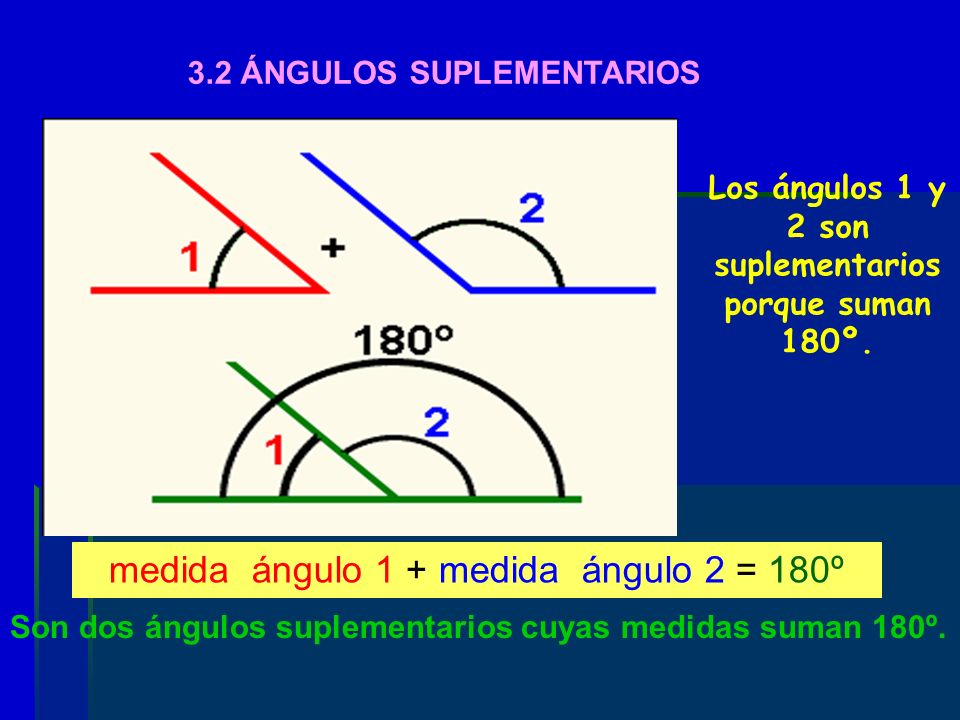

24 Los ángulos 1 y 2 son suplementarios porque suman 180º. Son dos ángulos suplementarios cuyas medidas suman 180º. 3.2 ÁNGULOS SUPLEMENTARIOS medida ángulo 1 + medida ángulo 2 = 180º

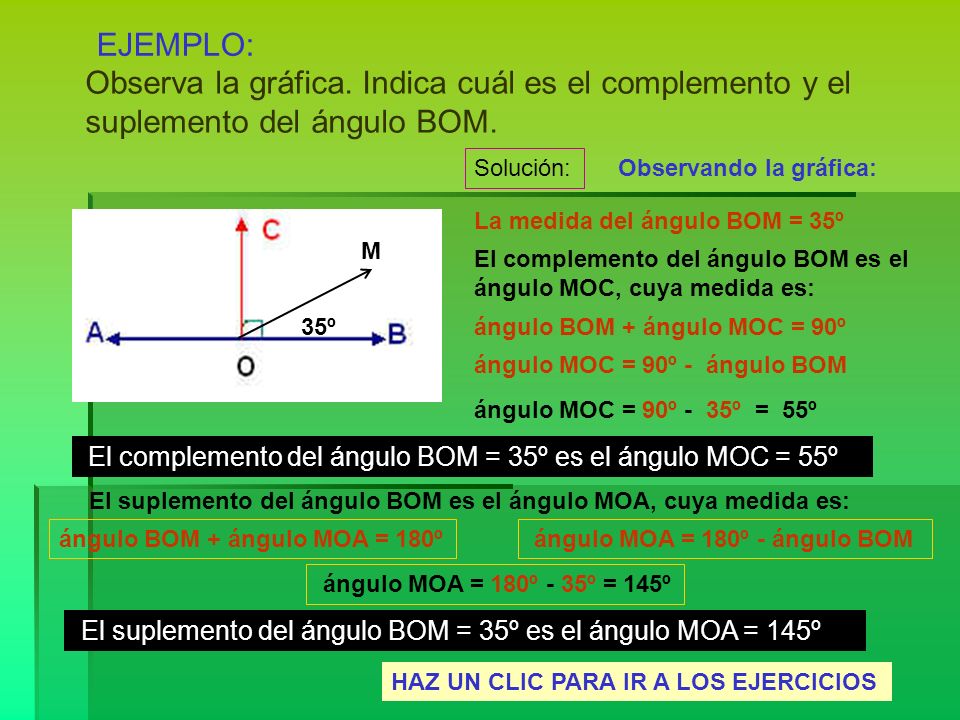

25 EJEMPLO: Observa la gráfica. Indica cuál es el complemento y el suplemento del ángulo BOM. Solución: La medida del ángulo BOM = 35º M 35º El complemento del ángulo BOM es el ángulo MOC, cuya medida es: ángulo BOM + ángulo MOC = 90º Observando la gráfica: ángulo MOC = 90º - ángulo BOM ángulo MOC = 90º - 35º = 55º El complemento del ángulo BOM = 35º es el ángulo MOC = 55º El suplemento del ángulo BOM es el ángulo MOA, cuya medida es: ángulo BOM + ángulo MOA = 180º ángulo MOA = 180º - ángulo BOM ángulo MOA = 180º - 35º = 145º El suplemento del ángulo BOM = 35º es el ángulo MOA = 145º HAZ UN CLIC PARA IR A LOS EJERCICIOS

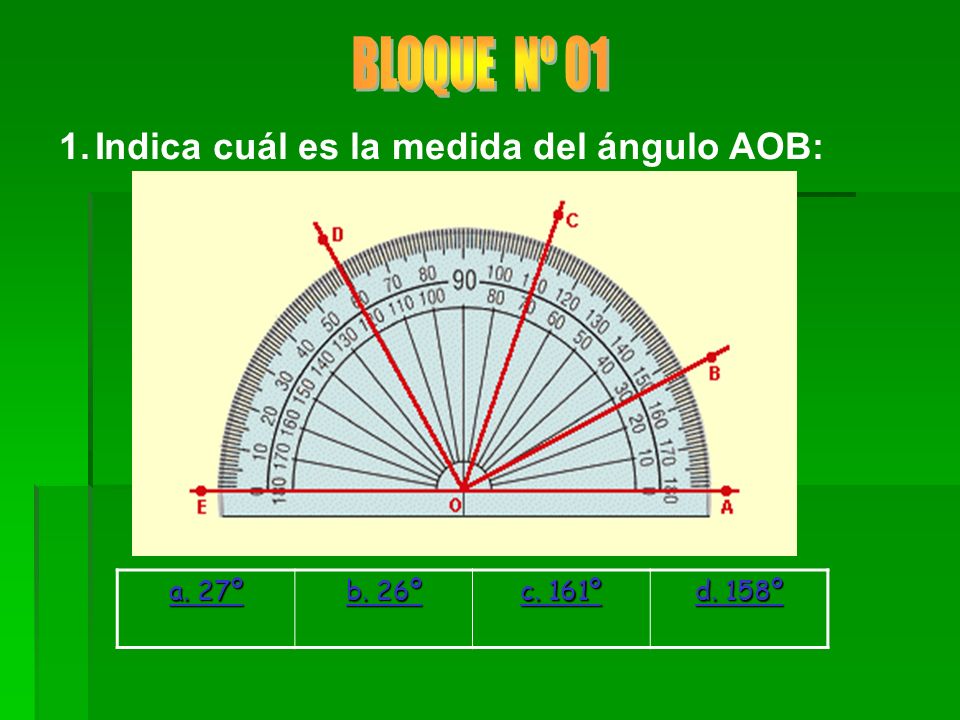

26 1.Indica cuál es la medida del ángulo AOB: a. 27º a. 27º b. 26º b. 26º c. 161º c. 161º d. 158º d. 158º A B C O

27 2. Indica cuál es la medida del ángulo AOC: a. 110º a. 110º b. 70º b. 70º c. 31º c. 31º d. 80º d. 80º A B C O

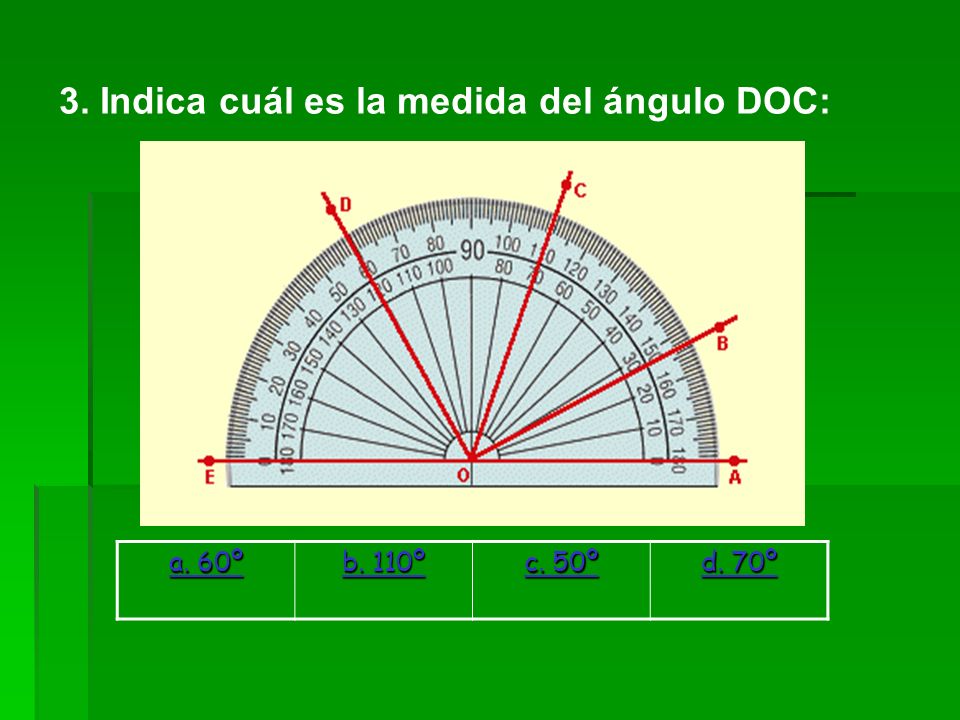

28 3. Indica cuál es la medida del ángulo DOC: a. 60º a. 60º b. 110º b. 110º c. 50º c. 50º d. 70º d. 70º A B C O

29 4. Indica cuál es la medida de los ángulos EOD y EOB respectivamente: a. 120º y 153º a. 120º y 153º b. 60º y 150º b. 60º y 150º c. 120º y 33º c. 120º y 33º d. 60º y 153º d. 60º y 153º A B C O

30 1. Observa los ángulos AOM y MOB respectivamente. Clasifícalos según su medida. a. Obtuso y agudo a. Obtuso y agudo b. Recto y agudo b. Recto y agudo c. Agudo y obtuso c. Agudo y obtuso d. Agudo y cóncavo d. Agudo y cóncavo

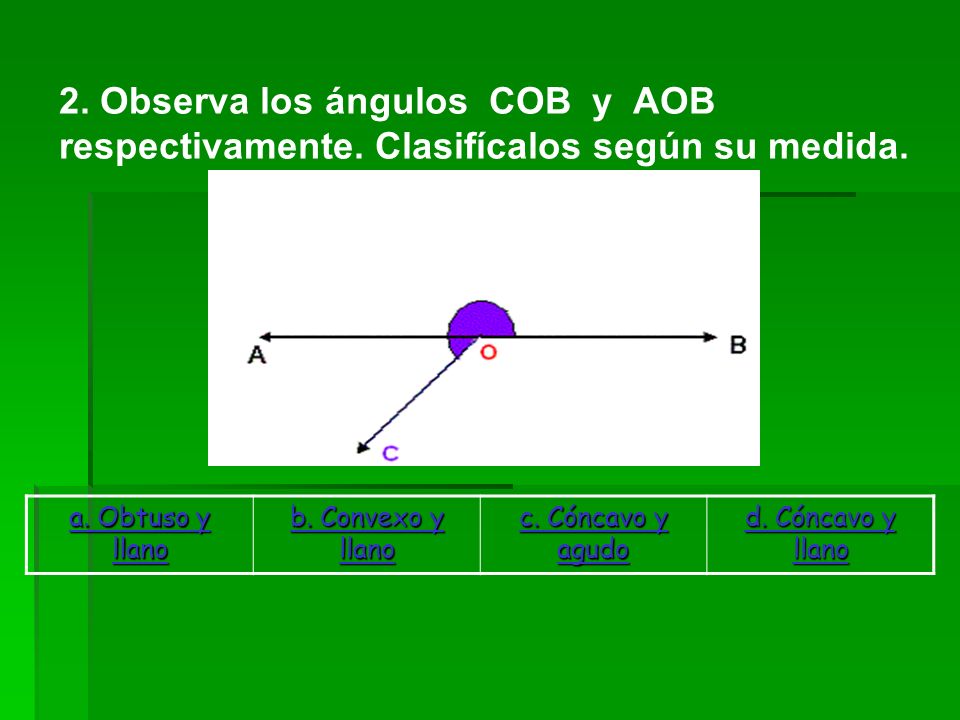

31 2. Observa los ángulos COB y AOB respectivamente. Clasifícalos según su medida. a. Obtuso y llano a. Obtuso y llano b. Convexo y llano b. Convexo y llano c. Cóncavo y agudo c. Cóncavo y agudo d. Cóncavo y llano d. Cóncavo y llano

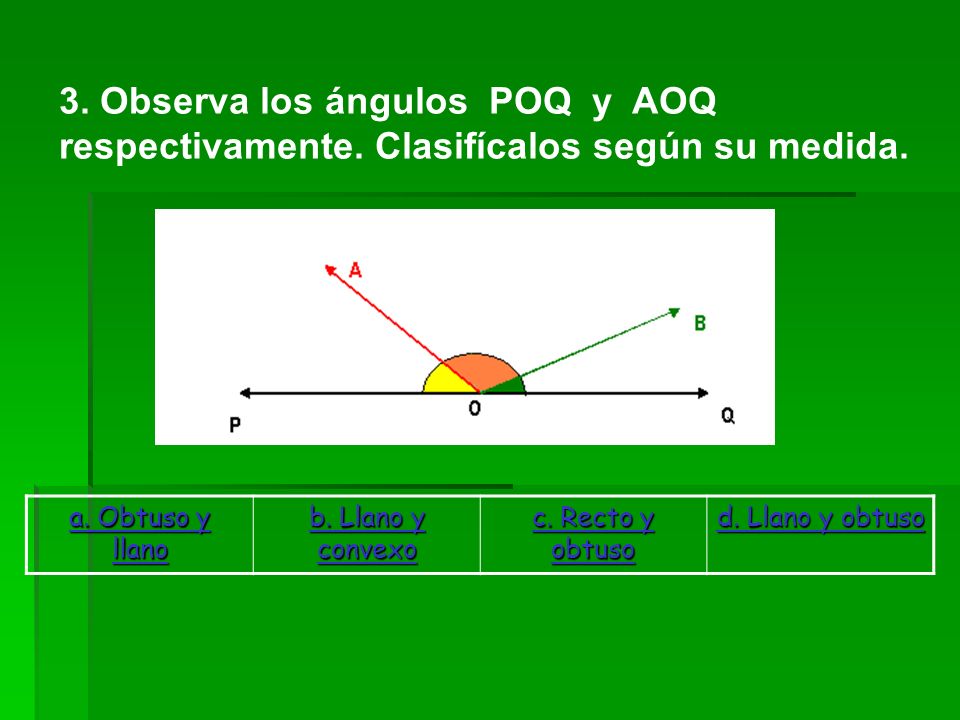

32 3. Observa los ángulos POQ y AOQ respectivamente. Clasifícalos según su medida. a. Obtuso y llano a. Obtuso y llano b. Llano y convexo b. Llano y convexo c. Recto y obtuso c. Recto y obtuso d. Llano y obtuso d. Llano y obtuso

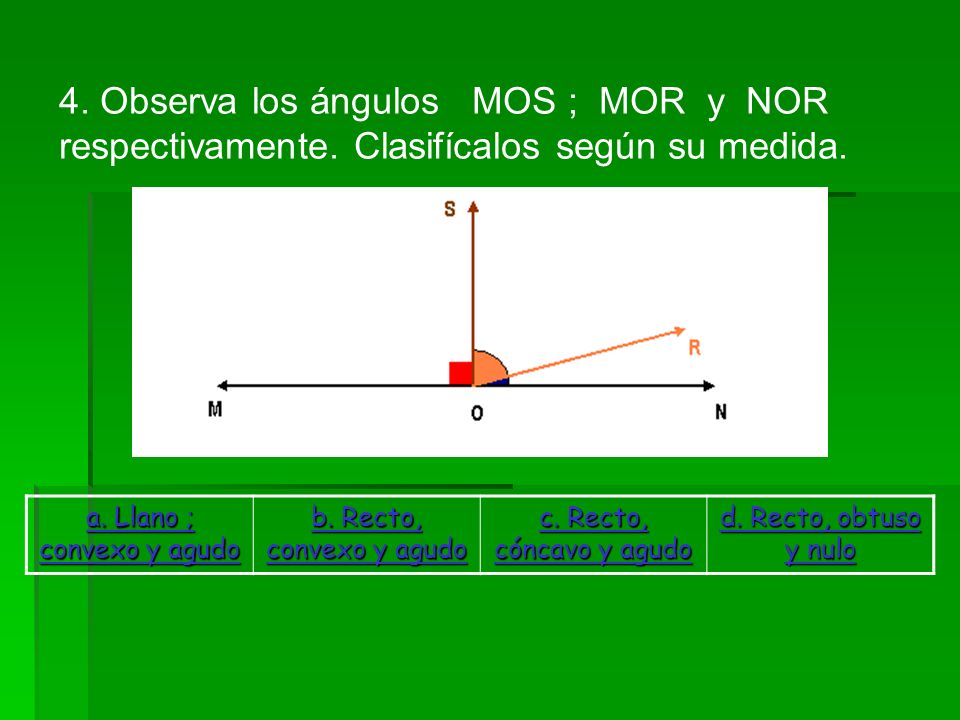

33 4. Observa los ángulos MOS ; MOR y NOR respectivamente. Clasifícalos según su medida. a. Llano ; convexo y agudo a. Llano ; convexo y agudo b. Recto, convexo y agudo b. Recto, convexo y agudo c. Recto, cóncavo y agudo c. Recto, cóncavo y agudo d. Recto, obtuso y nulo d. Recto, obtuso y nulo

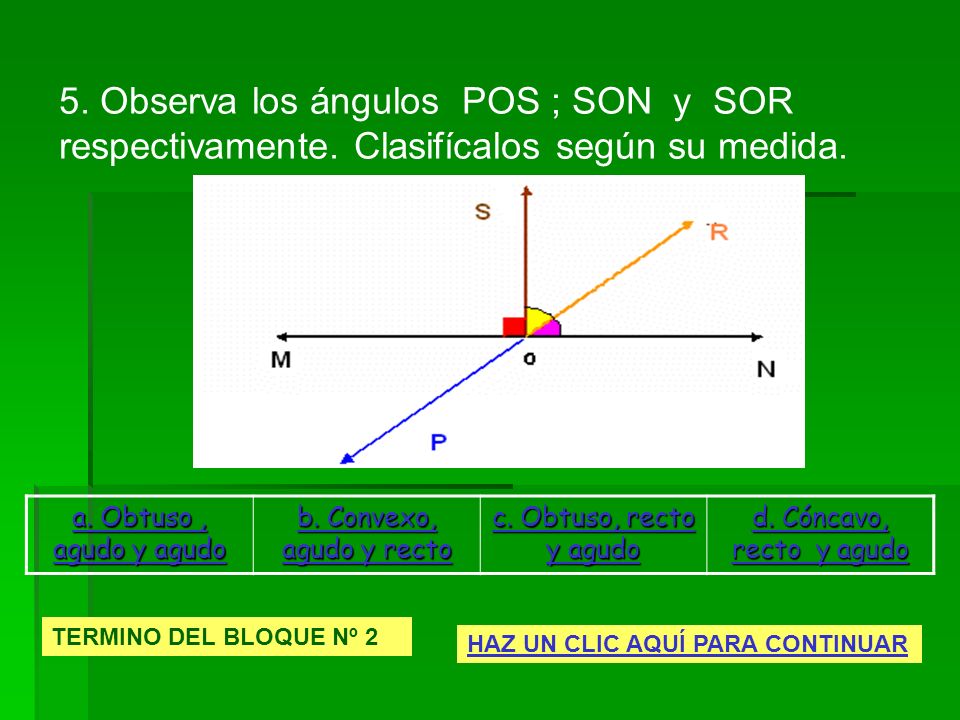

34 5. Observa los ángulos POS ; SON y SOR respectivamente. Clasifícalos según su medida. a. Obtuso, agudo y agudo a. Obtuso, agudo y agudo b. Convexo, agudo y recto b. Convexo, agudo y recto c. Obtuso, recto y agudo c. Obtuso, recto y agudo d. Cóncavo, recto y agudo d. Cóncavo, recto y agudo TERMINO DEL BLOQUE Nº 2 HAZ UN CLIC AQUÍ PARA CONTINUAR

35 EJERCICIOS IR AL INDICEINDICE

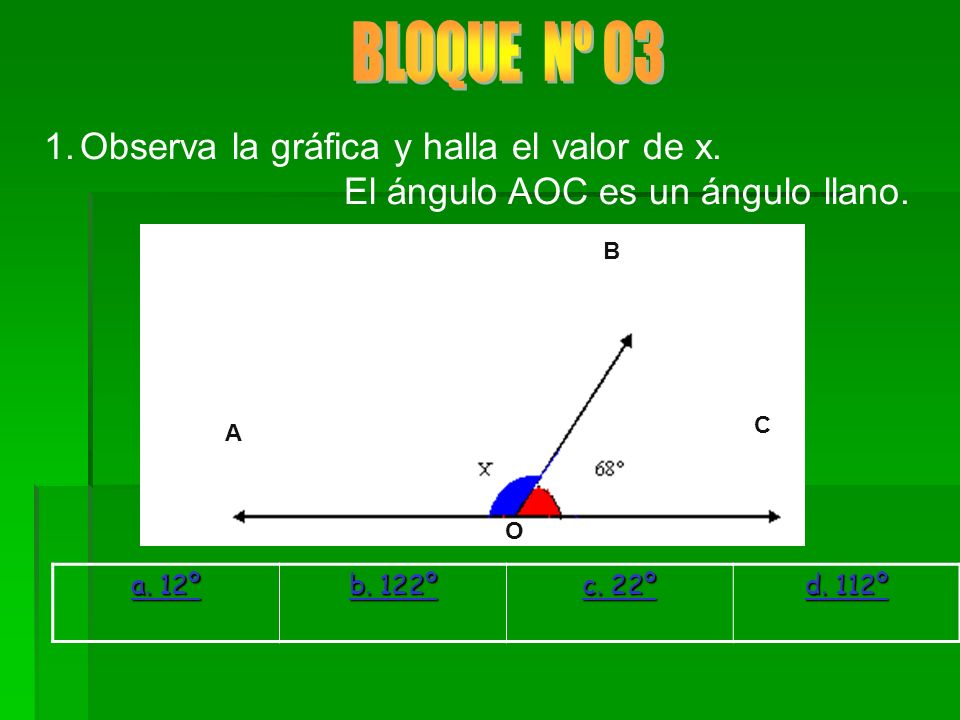

36 1.Observa la gráfica y halla el valor de x. El ángulo AOC es un ángulo llano. a. 12º a. 12º b. 122º b. 122º c. 22º c. 22º d. 112º d. 112º A B C O

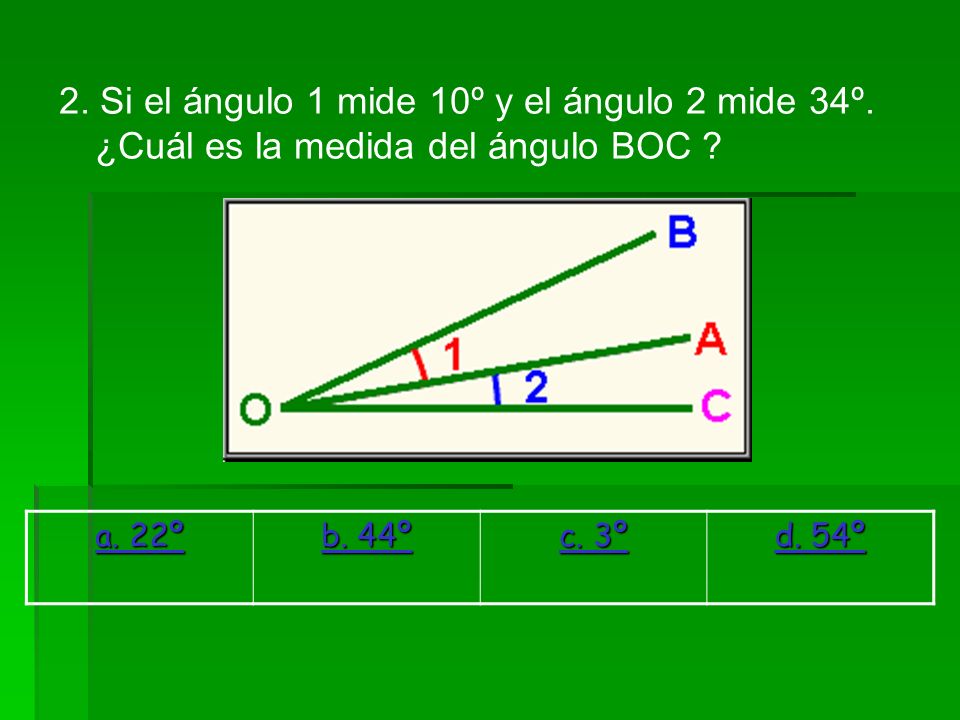

37 2. Si el ángulo 1 mide 10º y el ángulo 2 mide 34º. ¿Cuál es la medida del ángulo BOC ? a. 22º a. 22º b. 44º b. 44º c. 3º c. 3º d. 54º d. 54º

38 3. Si el ángulo AOM mide 45º, cuál es el valor de x. a. 105º a. 105º b. 145º b. 145º c. 135º c. 135º d. 35º d. 35º B X C Xº

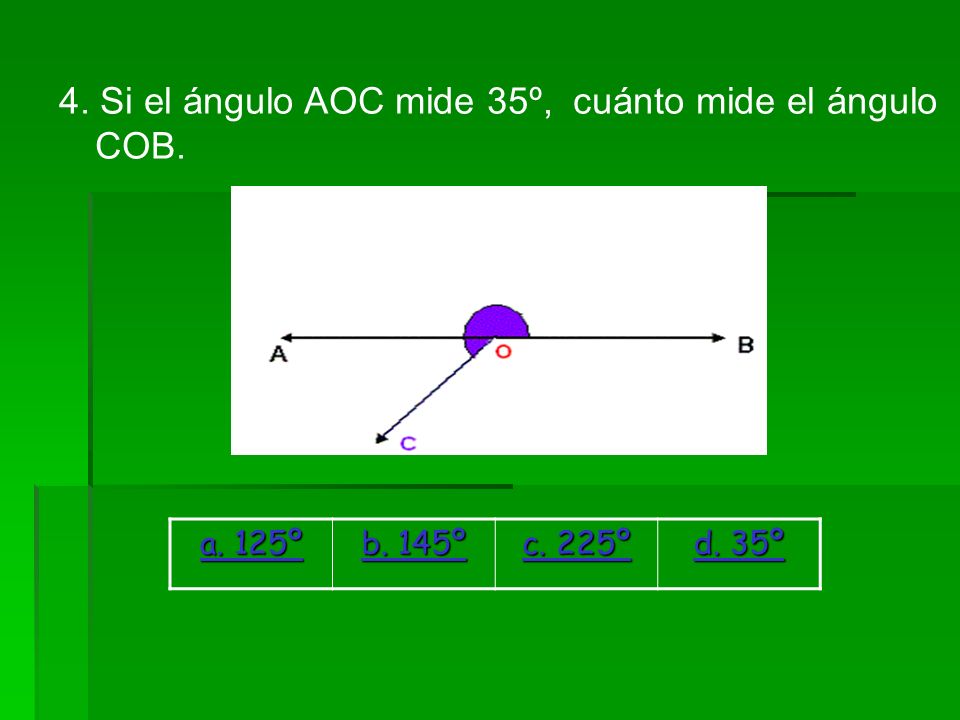

39 4. Si el ángulo AOC mide 35º, cuánto mide el ángulo COB. a. 125º a. 125º b. 145º b. 145º c. 225º c. 225º d. 35º d. 35º

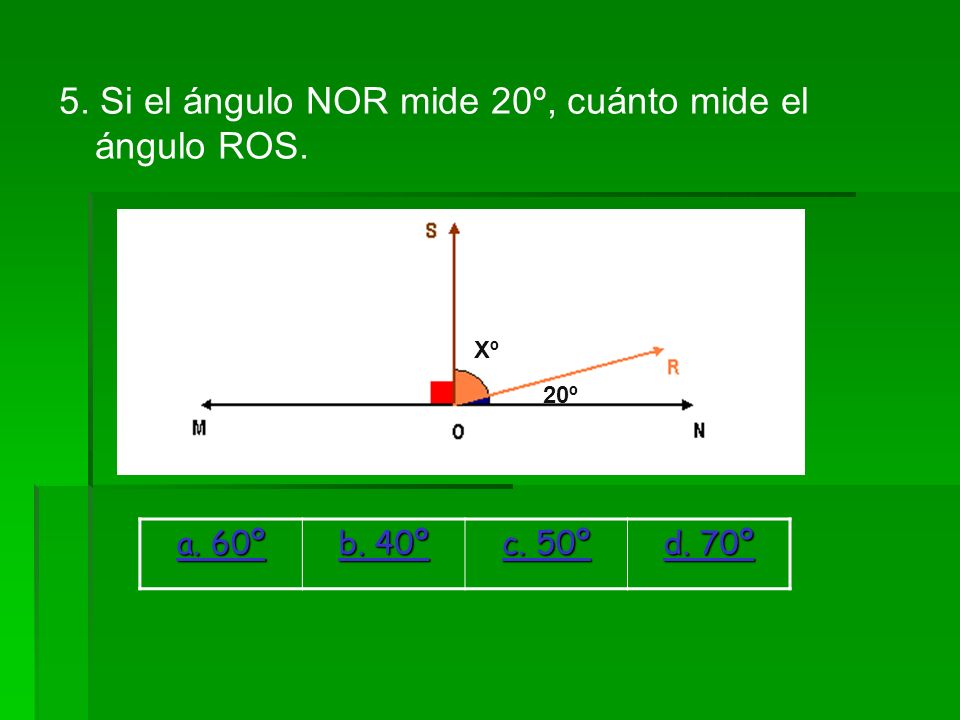

40 5. Si el ángulo NOR mide 20º, cuánto mide el ángulo ROS. a. 60º a. 60º b. 40º b. 40º c. 50º c. 50º d. 70º d. 70º 20º Xº

41 6. Si el ángulo POS mide 162º, cuánto mide el ángulo POM. a. 62º a. 62º b. 72º b. 72º c. 28º c. 28º d. 18º d. 18º B X C Xº

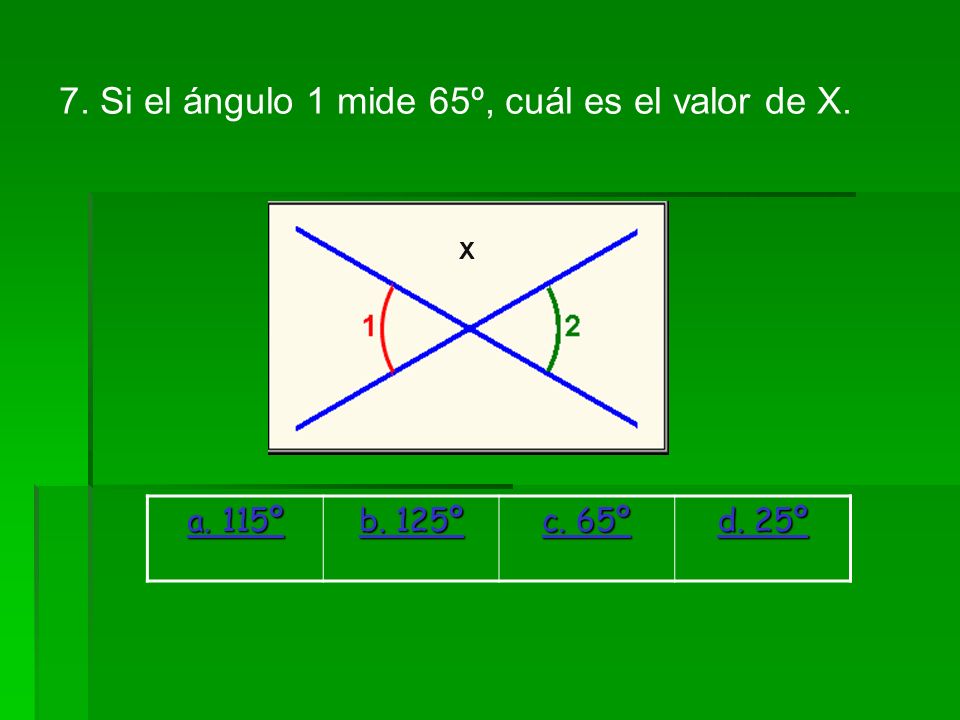

42 7. Si el ángulo 1 mide 65º, cuál es el valor de X. a. 115º a. 115º b. 125º b. 125º c. 65º c. 65º d. 25º d. 25º BX

43 8. Si el ángulo b mide 144º, cuánto mide la suma de los ángulos a y c. a. 36º a. 36º b. 144º b. 144º c. 288º c. 288º d. 72º d. 72º BX

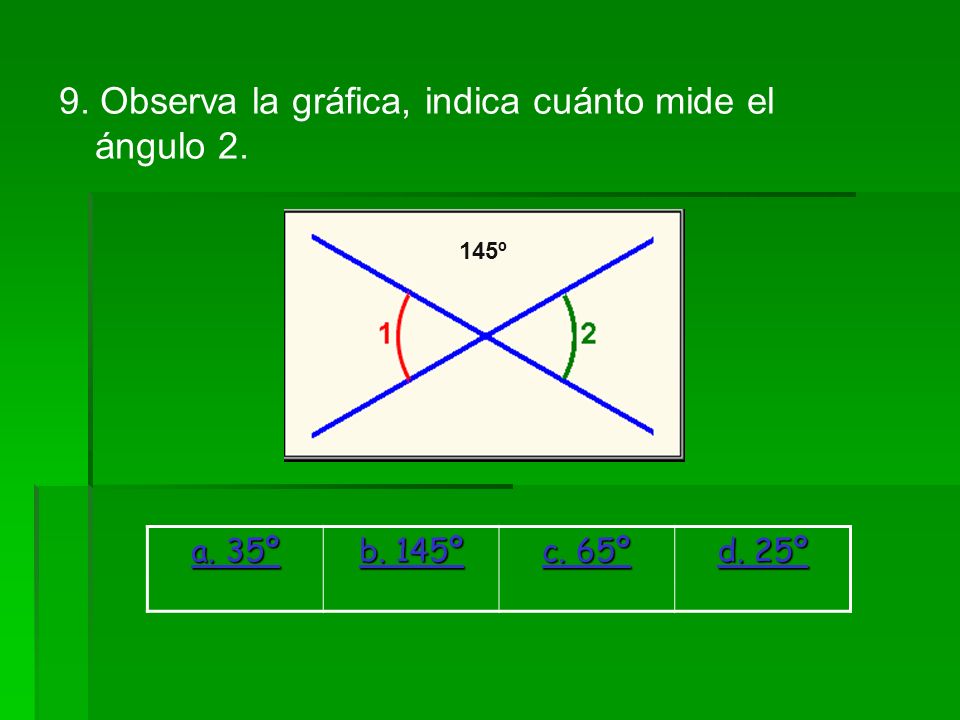

44 9. Observa la gráfica, indica cuánto mide el ángulo 2. a. 35º a. 35º b. 145º b. 145º c. 65º c. 65º d. 25º d. 25º B145º

45 1.Observa la gráfica, indica cuál es el valor de X. a. 11º a. 11º b. 15º b. 15º c. 180º c. 180º d. 18º d. 18º BX

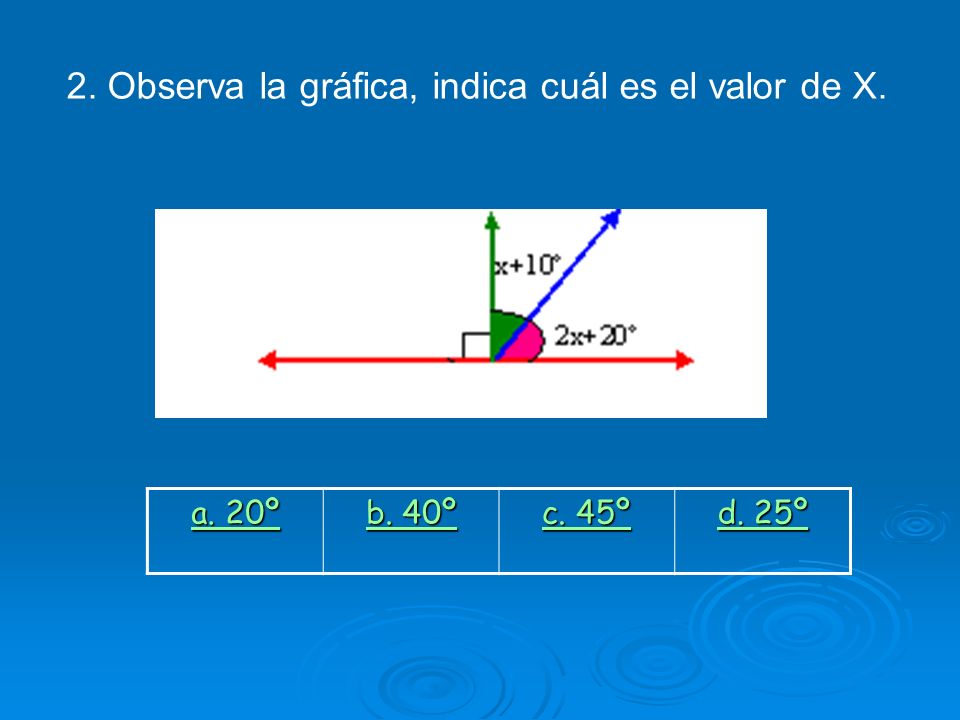

46 a. 20º a. 20º b. 40º b. 40º c. 45º c. 45º d. 25º d. 25º BX 2. Observa la gráfica, indica cuál es el valor de X.

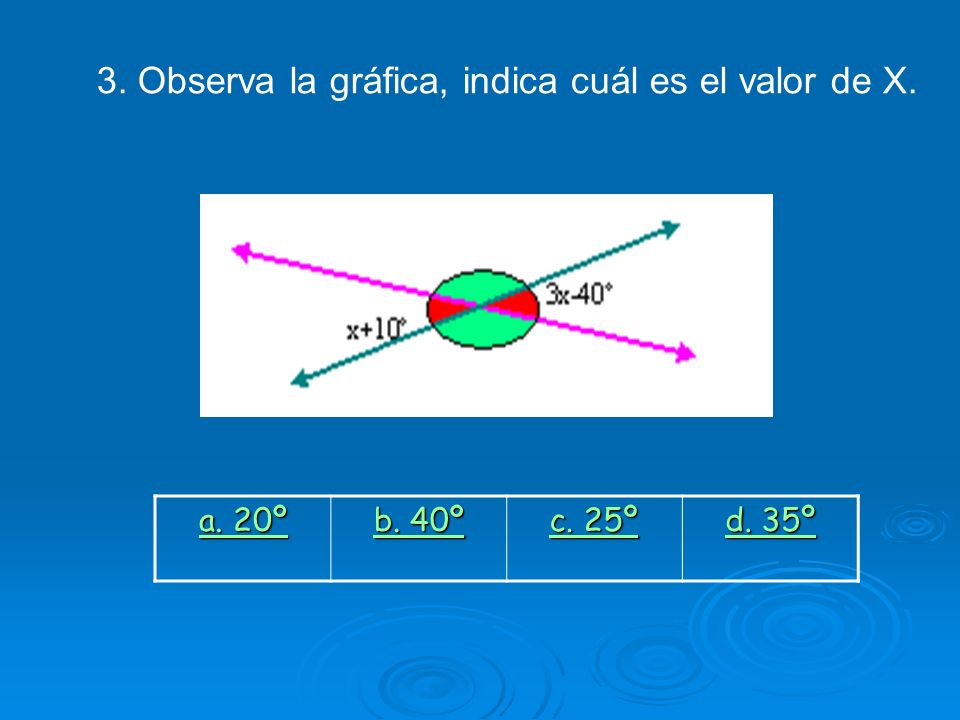

47 a. 20º a. 20º b. 40º b. 40º c. 25º c. 25º d. 35º d. 35º BX 3. Observa la gráfica, indica cuál es el valor de X.

48 a. 25º a. 25º b. 63º b. 63º c. 9º c. 9º d. 15º d. 15º BX 4. Observa la gráfica. Si el rayo OF divide en dos ángulos iguales al ángulo AOB, indica cuál es el valor de X.

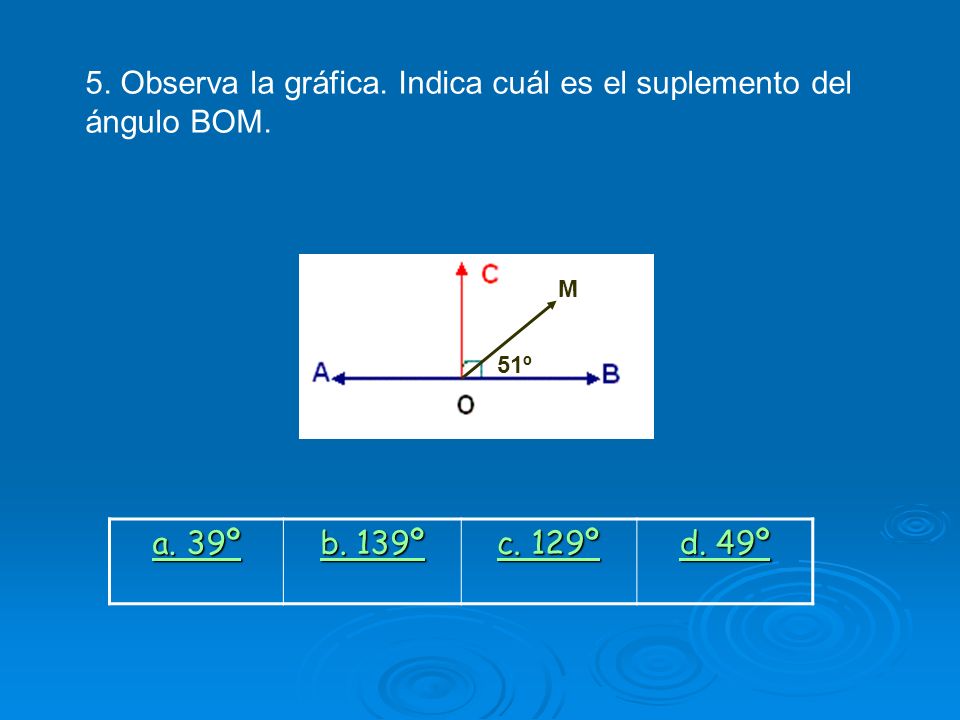

49 a. 39º a. 39º b. 139º b. 139º c. 129º c. 129º d. 49º d. 49º 51º M 5. Observa la gráfica. Indica cuál es el suplemento del ángulo BOM.

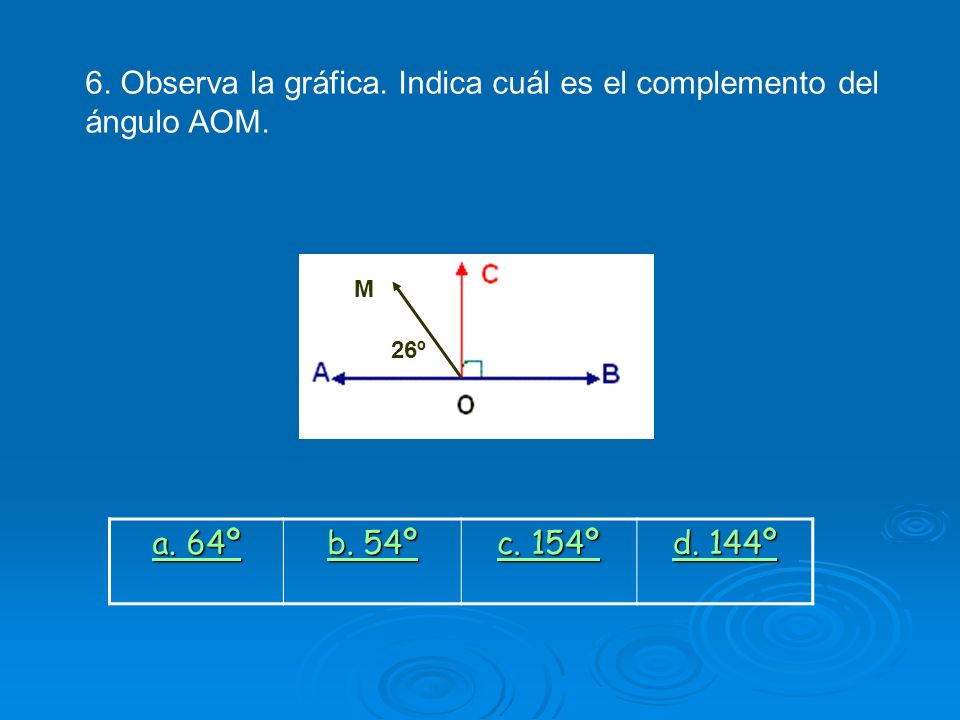

50 a. 64º a. 64º b. 54º b. 54º c. 154º c. 154º d. 144º d. 144º 26º M 6. Observa la gráfica. Indica cuál es el complemento del ángulo AOM.

51 ENLACES CON PAGINA WEB http:// thatquiz.com/tq/practice.html?angles Contiene actividades de evaluación sobre: a) ejercicios con ángulos y b) uso del transportador para medir ángulos Se evalúa de acuerdo a grado de dificultad y rapidez en el desarrollo de los ejercicios. EVALUACIÓN Y EXTENSIÓN IR AL INICIO

52

53 ¡Vamos, inténtalo otra vez! Regresa

54 AHORA PUEDES IR A OTRAS ACTIVIDADES EN CLIC
