Generación de Energía Eléctrica con Sistemas Fotovoltaicos.

Presentaciones similares


Presentación del tema: "Generación de Energía Eléctrica con Sistemas Fotovoltaicos."— Transcripción de la presentación:

1 Generación de Energía Eléctrica con Sistemas Fotovoltaicos

2 FIDE y su misión FIDE (fundado 14 de agosto, 1990) Fideicomitentes Fiduciario Fideicomisariosy los usuarios de electricidad que implementen medidas ahorradoras Invitados MISION CNEC concamin Propiciar el ahorro y uso eficiente de la energía eléctrica para contribuir al desarrollo económico, social y a la preservación del medio ambiente Organismo Privado sin fines de lucro

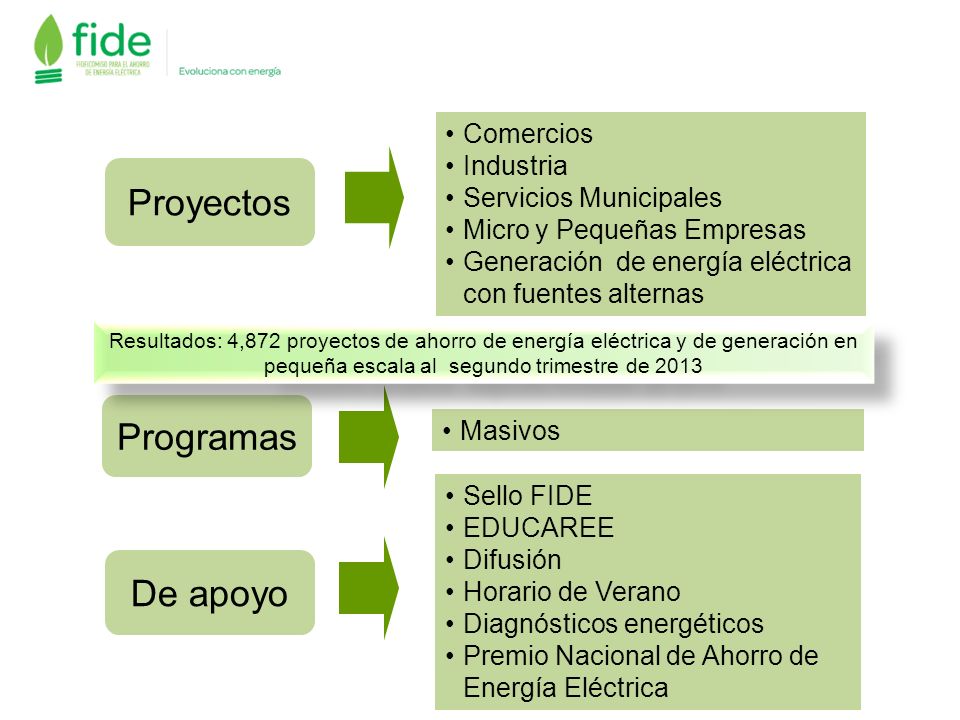

3 Sello FIDE EDUCAREE Difusión Horario de Verano Diagnósticos energéticos Premio Nacional de Ahorro de Energía Eléctrica Comercios Industria Servicios Municipales Micro y Pequeñas Empresas Generación de energía eléctrica con fuentes alternas Masivos Proyectos Programas De apoyo Resultados: 4,872 proyectos de ahorro de energía eléctrica y de generación en pequeña escala al segundo trimestre de 2013

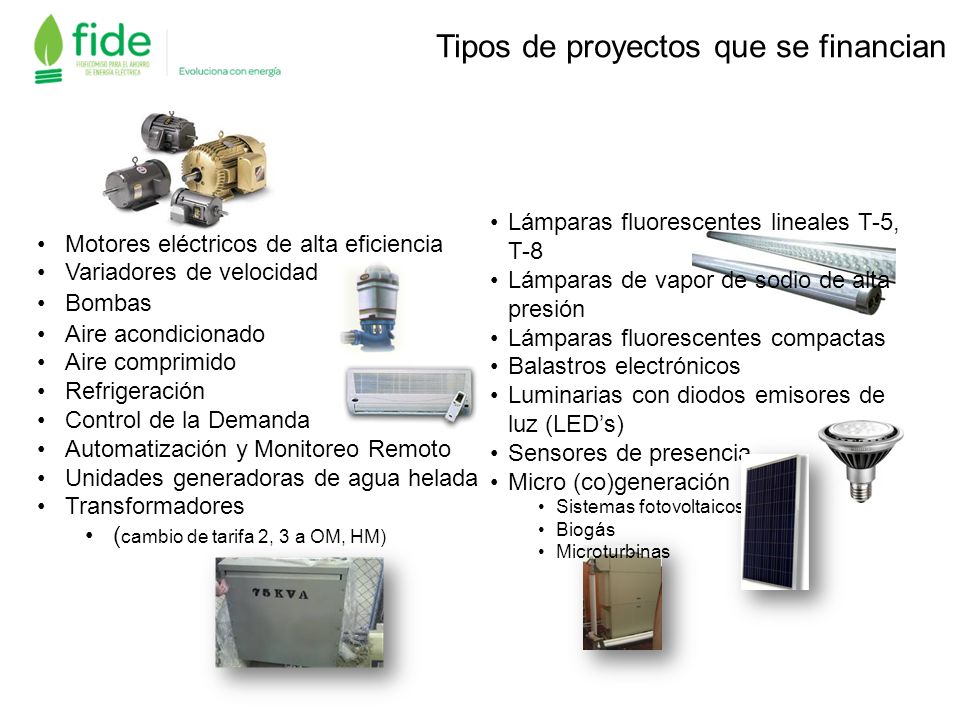

4 Motores eléctricos de alta eficiencia Variadores de velocidad Bombas Aire acondicionado Aire comprimido Refrigeración Control de la Demanda Automatización y Monitoreo Remoto Unidades generadoras de agua helada Transformadores ( cambio de tarifa 2, 3 a OM, HM) Tipos de proyectos que se financian Lámparas fluorescentes lineales T-5, T-8 Lámparas de vapor de sodio de alta presión Lámparas fluorescentes compactas Balastros electrónicos Luminarias con diodos emisores de luz (LEDs) Sensores de presencia Micro (co)generación Sistemas fotovoltaicos Biogás Microturbinas

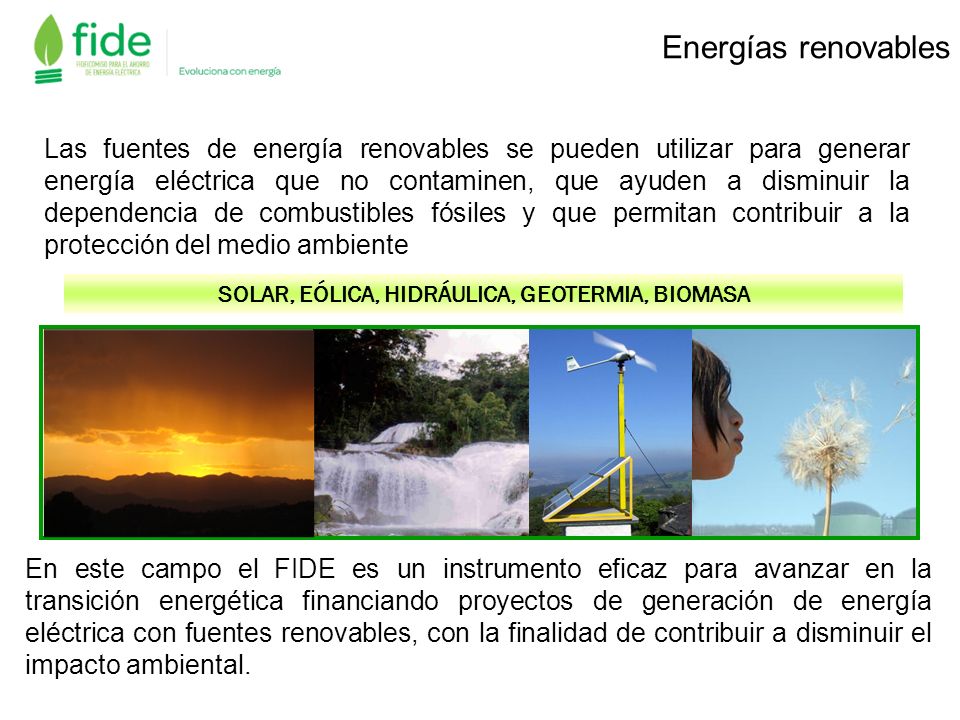

5 Las fuentes de energía renovables se pueden utilizar para generar energía eléctrica que no contaminen, que ayuden a disminuir la dependencia de combustibles fósiles y que permitan contribuir a la protección del medio ambiente SOLAR, EÓLICA, HIDRÁULICA, GEOTERMIA, BIOMASA Energías renovables En este campo el FIDE es un instrumento eficaz para avanzar en la transición energética financiando proyectos de generación de energía eléctrica con fuentes renovables, con la finalidad de contribuir a disminuir el impacto ambiental.

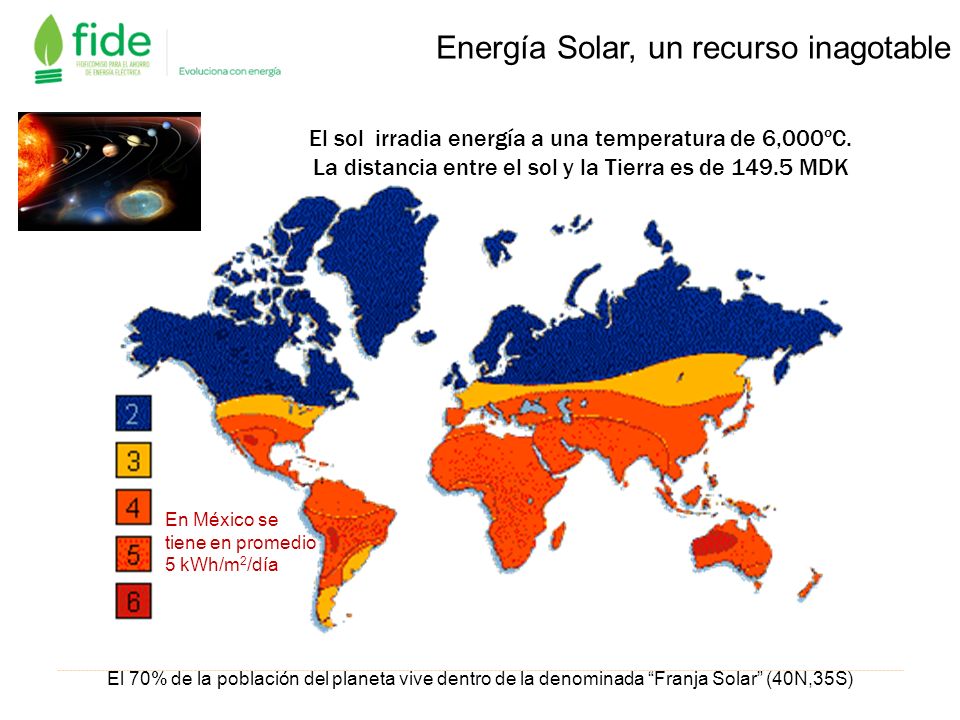

6 Energía Solar, un recurso inagotable El 70% de la población del planeta vive dentro de la denominada Franja Solar (40N,35S) El sol irradia energía a una temperatura de 6,000ºC. La distancia entre el sol y la Tierra es de MDK En México se tiene en promedio 5 kWh/m 2 /día

7 Resolución RES/054/2010 a través de la cual la Comisión Reguladora de Energía (CRE) expide el Modelo de Contrato de Interconexión para Fuente de Energía Renovable o Sistema de Cogeneración en Mediana Escala. FIDE apoya al sector comercial, industrial y residencial en tarifa DAC Doméstico de Alto Consumo con financiamiento de acuerdo a la*: Pequeña Escala (Hasta 30 kW de capacidad) Mediana Escala (Hasta 500 kW de capacidad) Inversor Centro de Carga Red Eléctrica CFE Medidor Bidireccional Arreglo Fotovoltaico * LEY SERVICIO PÚBLICO DE ENERGÍA ELÉCTRICA. Art. 39. No se requerirá de permiso para el autoabastecimiento de energía eléctrica que no exceda de 0.5MW Marco Regulatorio

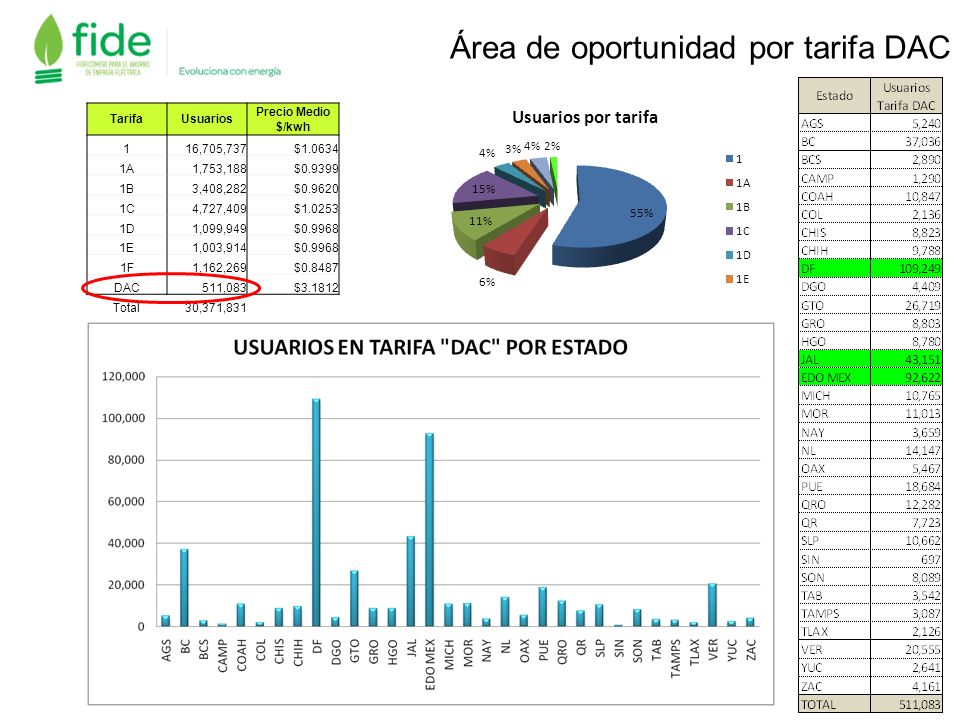

8 Área de oportunidad por tarifa DAC TarifaUsuarios Precio Medio $/kwh 116,705,737$ A1,753,188$ B3,408,282$ C4,727,409$ D1,099,949$ E1,003,914$ F1,162,269$ DAC511,083$ Total30,371,831

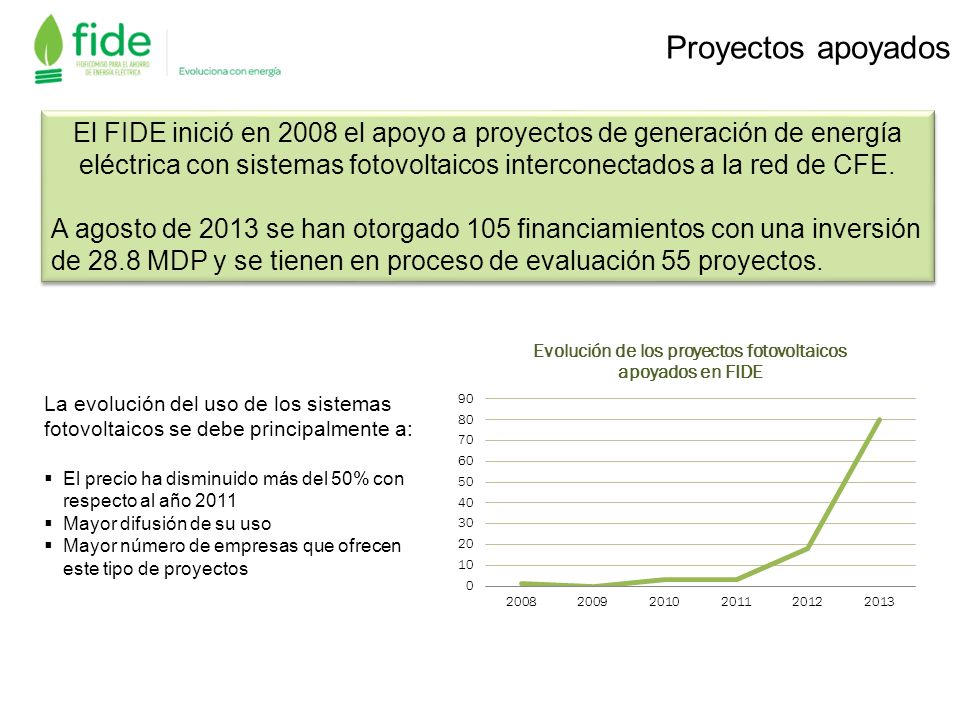

9 El FIDE inició en 2008 el apoyo a proyectos de generación de energía eléctrica con sistemas fotovoltaicos interconectados a la red de CFE. A agosto de 2013 se han otorgado 105 financiamientos con una inversión de 28.8 MDP y se tienen en proceso de evaluación 55 proyectos. El FIDE inició en 2008 el apoyo a proyectos de generación de energía eléctrica con sistemas fotovoltaicos interconectados a la red de CFE. A agosto de 2013 se han otorgado 105 financiamientos con una inversión de 28.8 MDP y se tienen en proceso de evaluación 55 proyectos. Proyectos apoyados La evolución del uso de los sistemas fotovoltaicos se debe principalmente a: El precio ha disminuido más del 50% con respecto al año 2011 Mayor difusión de su uso Mayor número de empresas que ofrecen este tipo de proyectos

10 Requisitos Técnicos: Presentar estudio técnico económico, en donde el retorno de inversión sea máximo 6 años. Puntos a considerar: Antecedentes Objetivo de generar energía eléctrica Coordenadas del lugar Análisis de la facturación del último año Sistema Propuesto (capacidad en kW) Generación estimada e n base a las horas de irradiación del sitio Consideración de pérdidas del sistema Inversión requerida Estimación de los ahorros en consumo y facturación Retorno de Inversión Requisitos para viabilidad financiera : Solicitud de apoyo Carta en original de autorización para investigación en Buró de Crédito Copia del último recibo de energía eléctrica. Ser propietario del inmueble Requisitos Costo financiero: TIIE (Tasa de Interés Interbancaria de Equilibrio) más 6 puntos, más IVA Reembolso en 4 años

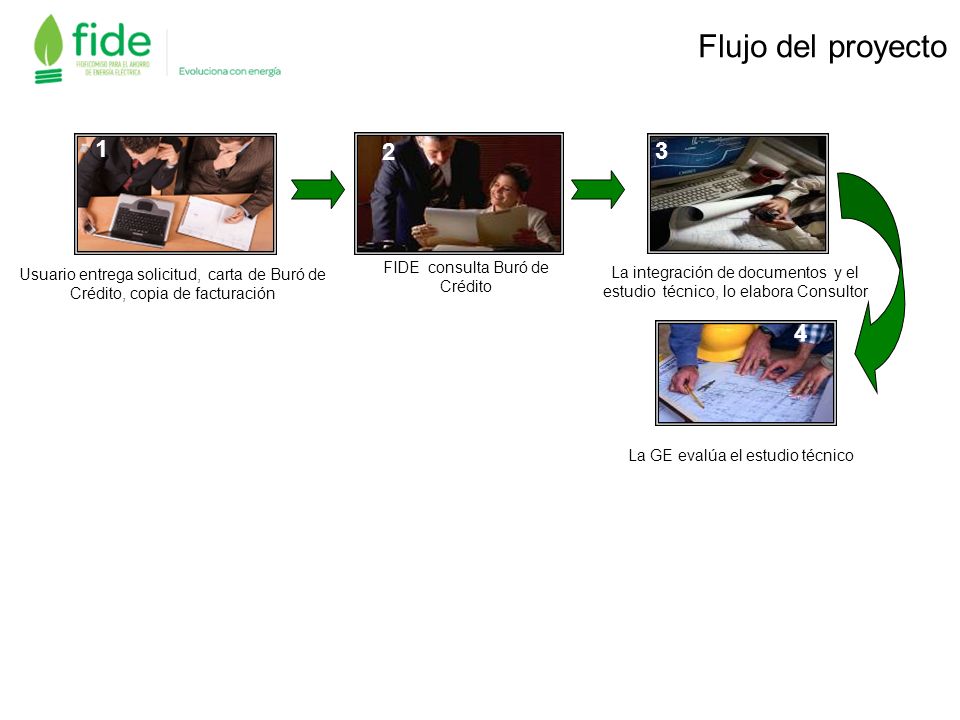

11 Usuario entrega solicitud, carta de Buró de Crédito, copia de facturación FIDE consulta Buró de Crédito 2 La integración de documentos y el estudio técnico, lo elabora Consultor La GE evalúa el estudio técnico Flujo del proyecto

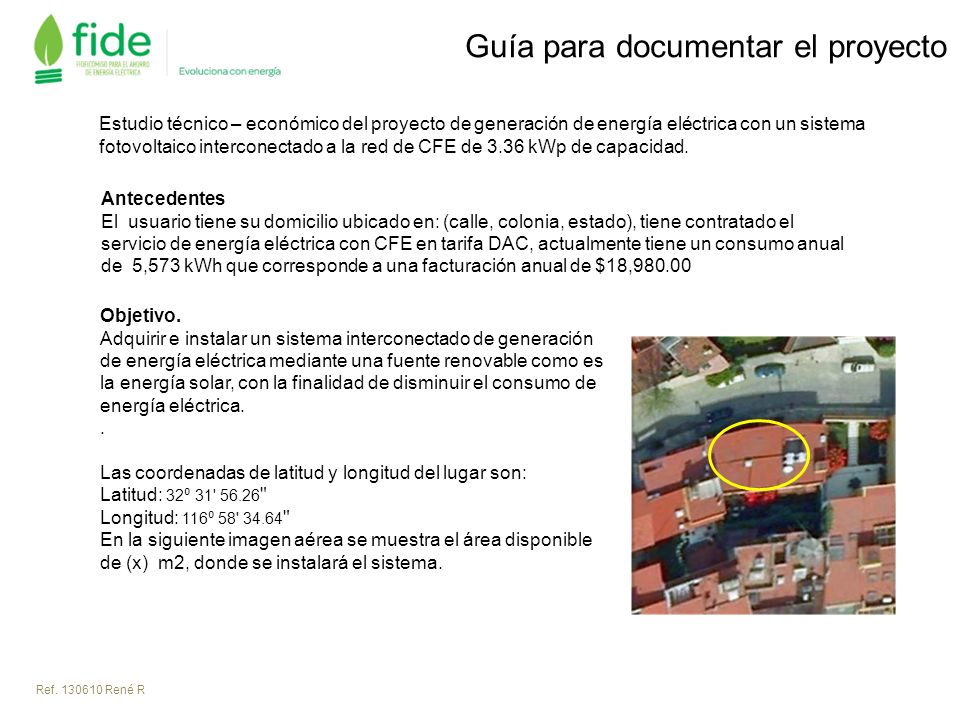

12 Estudio técnico – económico del proyecto de generación de energía eléctrica con un sistema fotovoltaico interconectado a la red de CFE de 3.36 kWp de capacidad. Antecedentes El usuario tiene su domicilio ubicado en: (calle, colonia, estado), tiene contratado el servicio de energía eléctrica con CFE en tarifa DAC, actualmente tiene un consumo anual de 5,573 kWh que corresponde a una facturación anual de $18, Objetivo. Adquirir e instalar un sistema interconectado de generación de energía eléctrica mediante una fuente renovable como es la energía solar, con la finalidad de disminuir el consumo de energía eléctrica.. Las coordenadas de latitud y longitud del lugar son: Latitud: 32 31' " Longitud: ' " En la siguiente imagen aérea se muestra el área disponible de (x) m2, donde se instalará el sistema. Guía para documentar el proyecto Ref René R

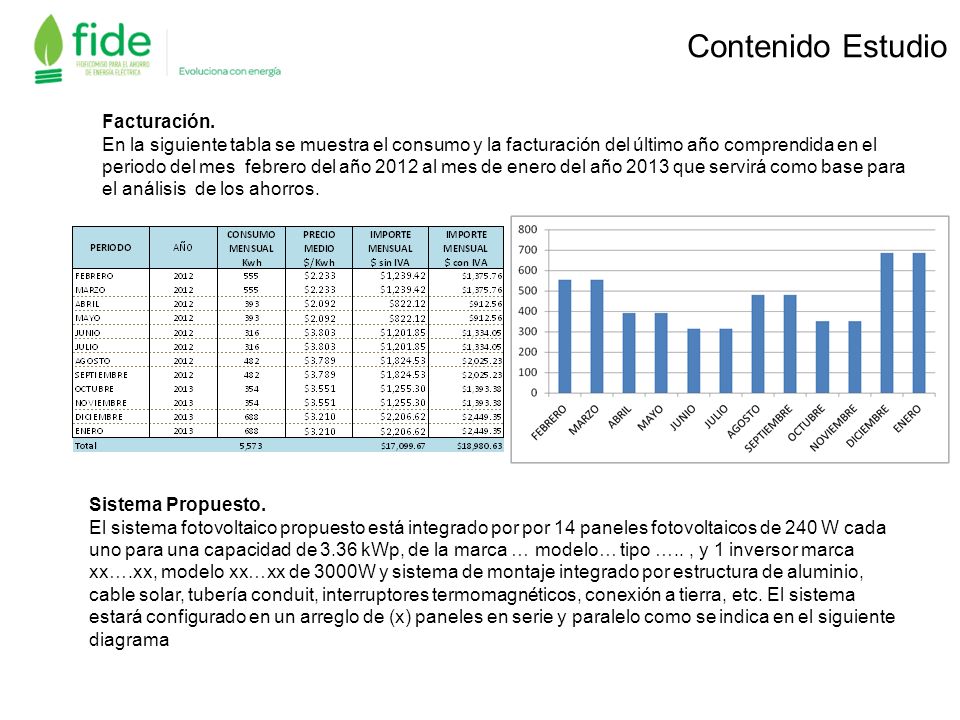

13 Facturación. En la siguiente tabla se muestra el consumo y la facturación del último año comprendida en el periodo del mes febrero del año 2012 al mes de enero del año 2013 que servirá como base para el análisis de los ahorros. Sistema Propuesto. El sistema fotovoltaico propuesto está integrado por por 14 paneles fotovoltaicos de 240 W cada uno para una capacidad de 3.36 kWp, de la marca … modelo… tipo ….., y 1 inversor marca xx….xx, modelo xx…xx de 3000W y sistema de montaje integrado por estructura de aluminio, cable solar, tubería conduit, interruptores termomagnéticos, conexión a tierra, etc. El sistema estará configurado en un arreglo de (x) paneles en serie y paralelo como se indica en el siguiente diagrama Contenido Estudio

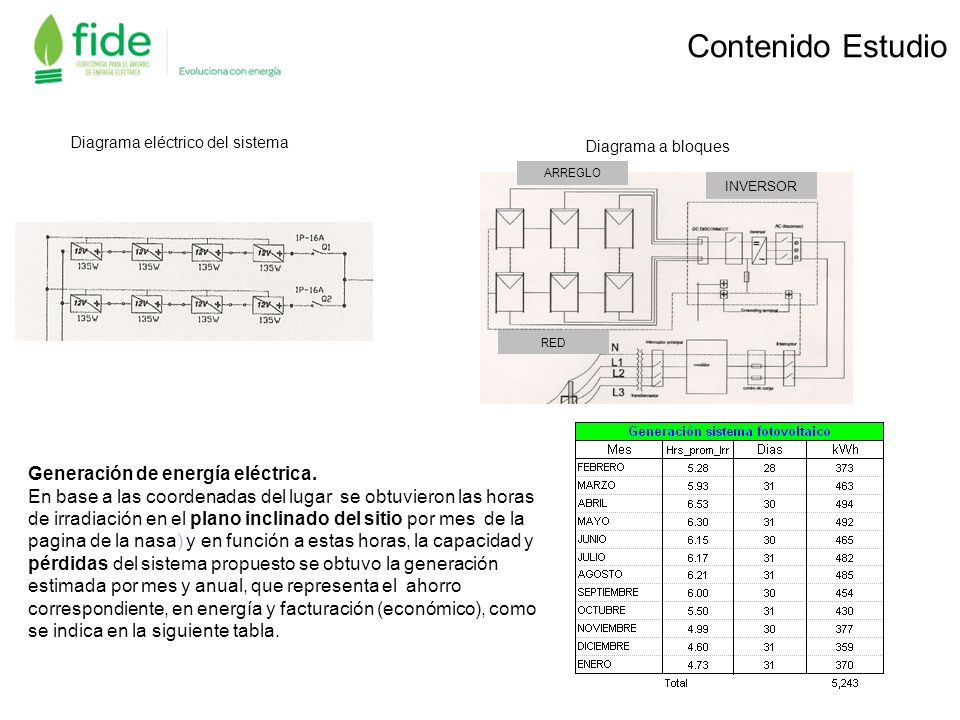

14 Generación de energía eléctrica. En base a las coordenadas del lugar se obtuvieron las horas de irradiación en el plano inclinado del sitio por mes de la pagina de la nasa) y en función a estas horas, la capacidad y pérdidas del sistema propuesto se obtuvo la generación estimada por mes y anual, que representa el ahorro correspondiente, en energía y facturación (económico), como se indica en la siguiente tabla. Contenido Estudio Diagrama eléctrico del sistema Diagrama a bloques INVERSOR ARREGLO RED

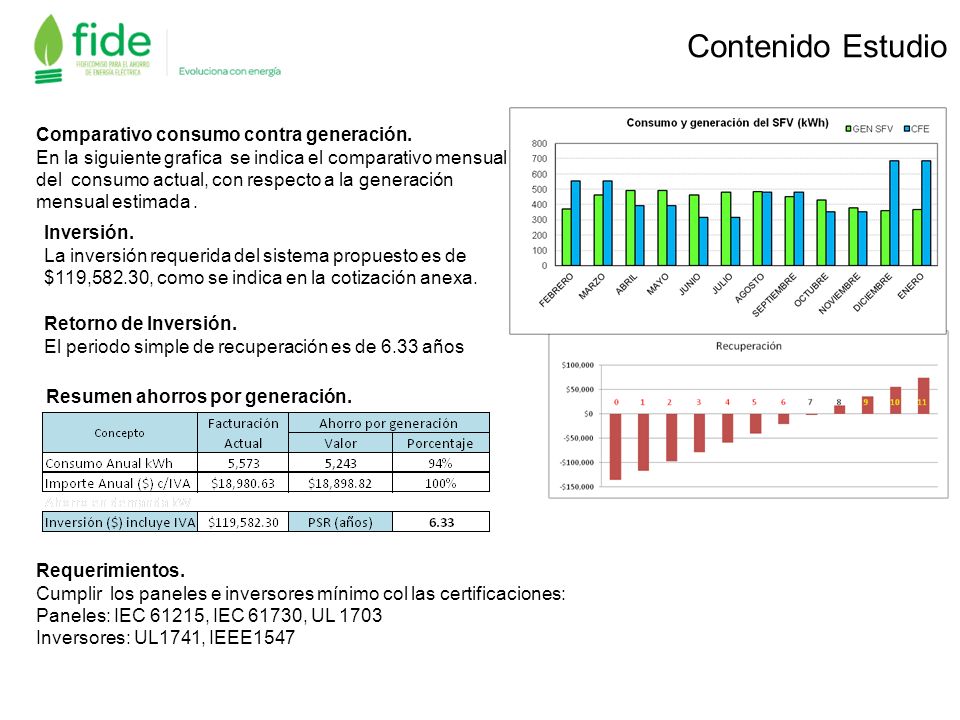

15 Comparativo consumo contra generación. En la siguiente grafica se indica el comparativo mensual del consumo actual, con respecto a la generación mensual estimada. Inversión. La inversión requerida del sistema propuesto es de $119,582.30, como se indica en la cotización anexa. Retorno de Inversión. El periodo simple de recuperación es de 6.33 años Contenido Estudio Requerimientos. Cumplir los paneles e inversores mínimo col las certificaciones: Paneles: IEC 61215, IEC 61730, UL 1703 Inversores: UL1741, IEEE1547 Resumen ahorros por generación.

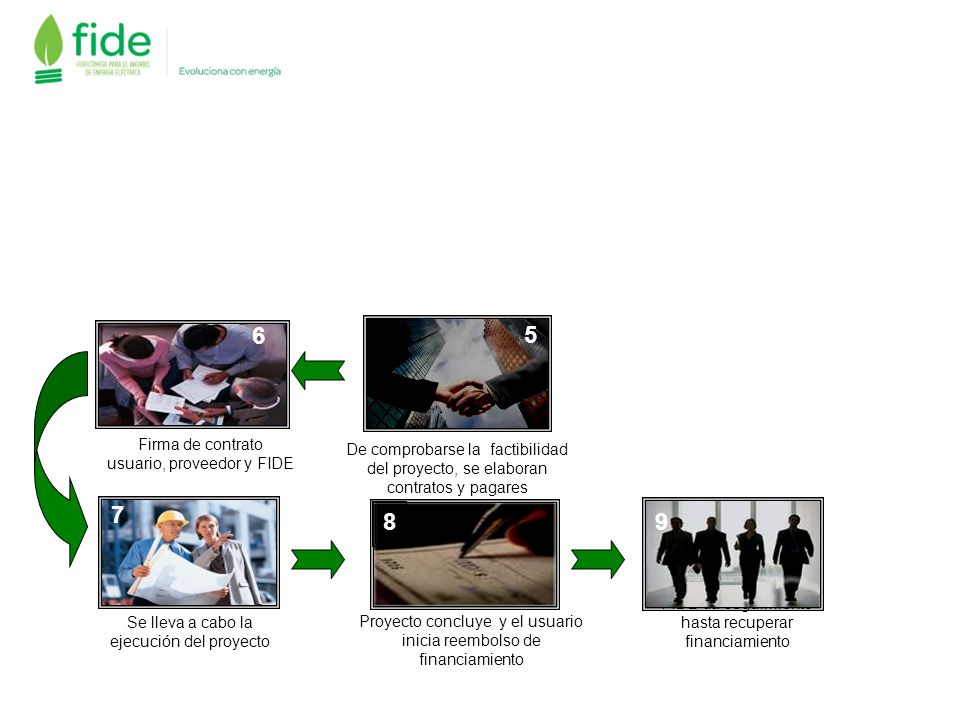

16 Firma de contrato usuario, proveedor y FIDE De comprobarse la factibilidad del proyecto, se elaboran contratos y pagares 5 Se lleva a cabo la ejecución del proyecto 8 FIDE da seguimiento hasta recuperar financiamiento Proyecto concluye y el usuario inicia reembolso de financiamiento Flujo del proyecto

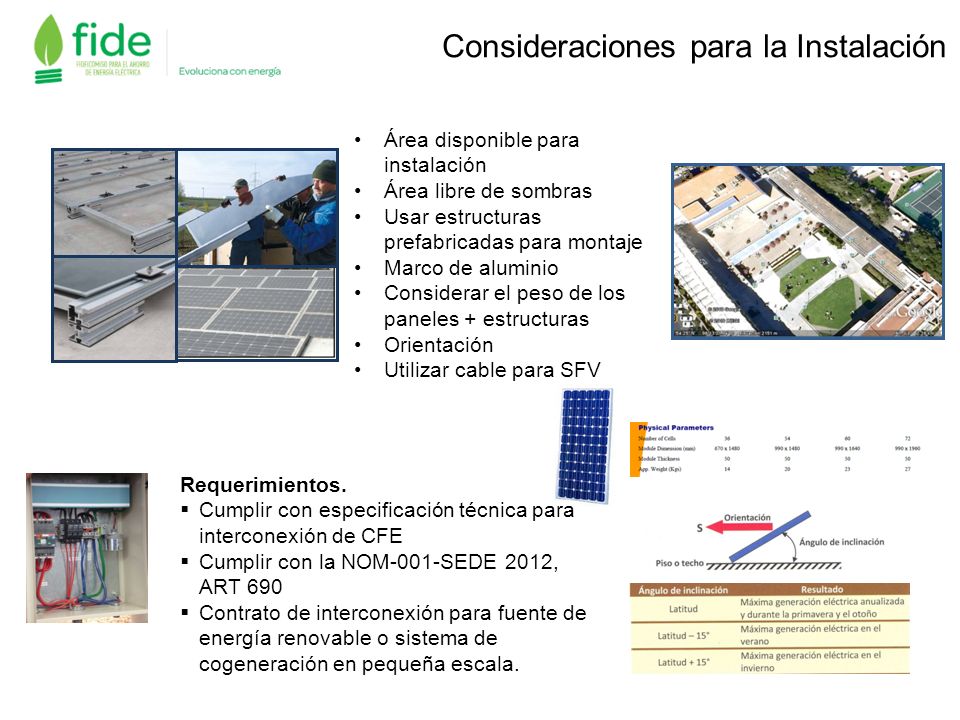

17 Consideraciones para la Instalación Área disponible para instalación Área libre de sombras Usar estructuras prefabricadas para montaje Marco de aluminio Considerar el peso de los paneles + estructuras Orientación Utilizar cable para SFV Requerimientos. Cumplir con especificación técnica para interconexión de CFE Cumplir con la NOM-001-SEDE 2012, ART 690 Contrato de interconexión para fuente de energía renovable o sistema de cogeneración en pequeña escala.

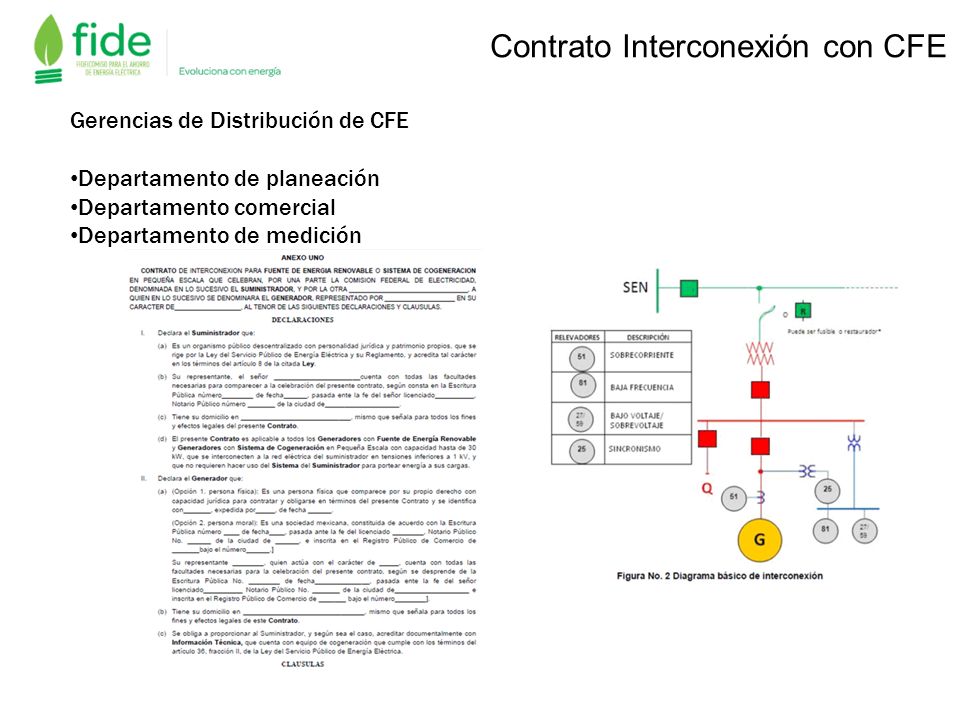

18 Contrato Interconexión con CFE Gerencias de Distribución de CFE Departamento de planeación Departamento comercial Departamento de medición

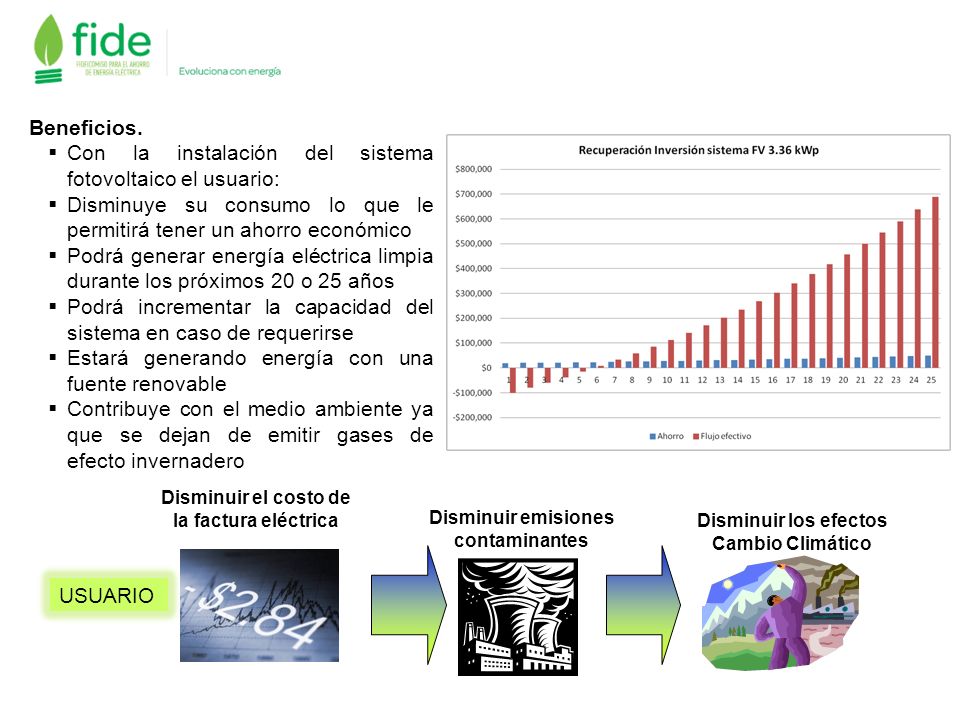

19 Beneficios. Con la instalación del sistema fotovoltaico el usuario: Disminuye su consumo lo que le permitirá tener un ahorro económico Podrá generar energía eléctrica limpia durante los próximos 20 o 25 años Podrá incrementar la capacidad del sistema en caso de requerirse Estará generando energía con una fuente renovable Contribuye con el medio ambiente ya que se dejan de emitir gases de efecto invernadero Disminuir el costo de la factura eléctrica Disminuir emisiones contaminantes Disminuir los efectos Cambio Climático USUARIO

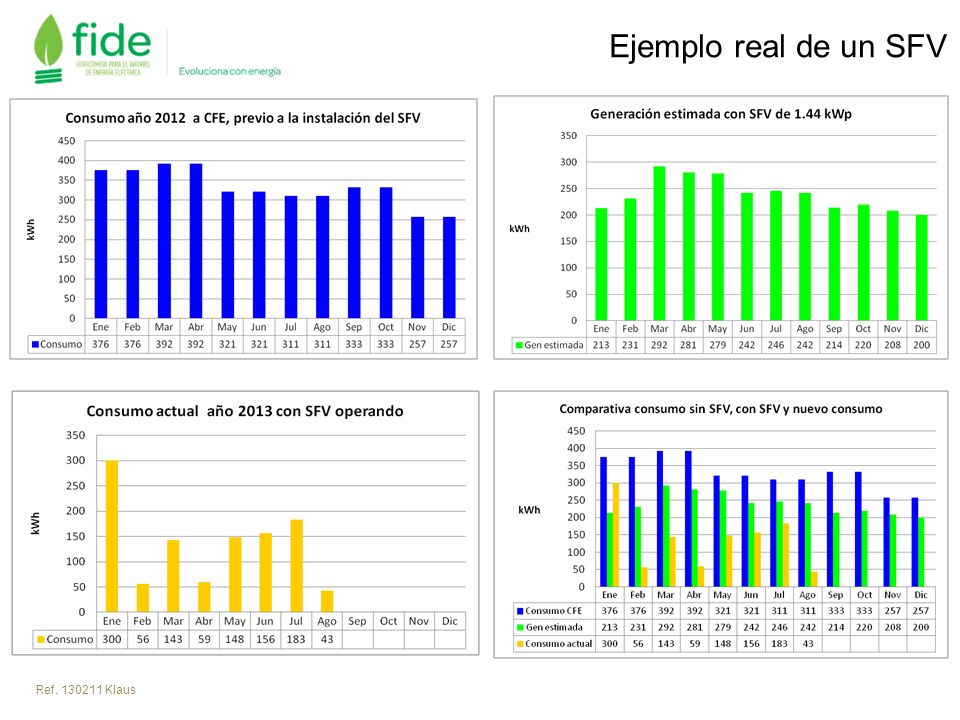

20 Ejemplo real de un SFV Ref Klaus

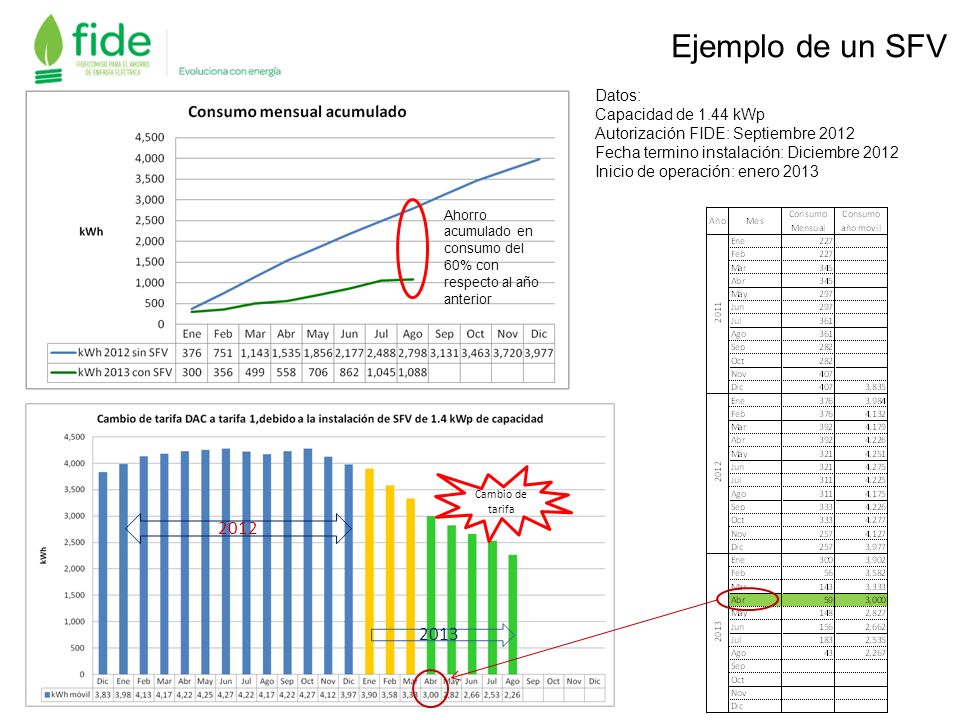

21 Ejemplo de un SFV Datos: Capacidad de 1.44 kWp Autorización FIDE: Septiembre 2012 Fecha termino instalación: Diciembre 2012 Inicio de operación: enero 2013 Ahorro acumulado en consumo del 60% con respecto al año anterior Cambio de tarifa

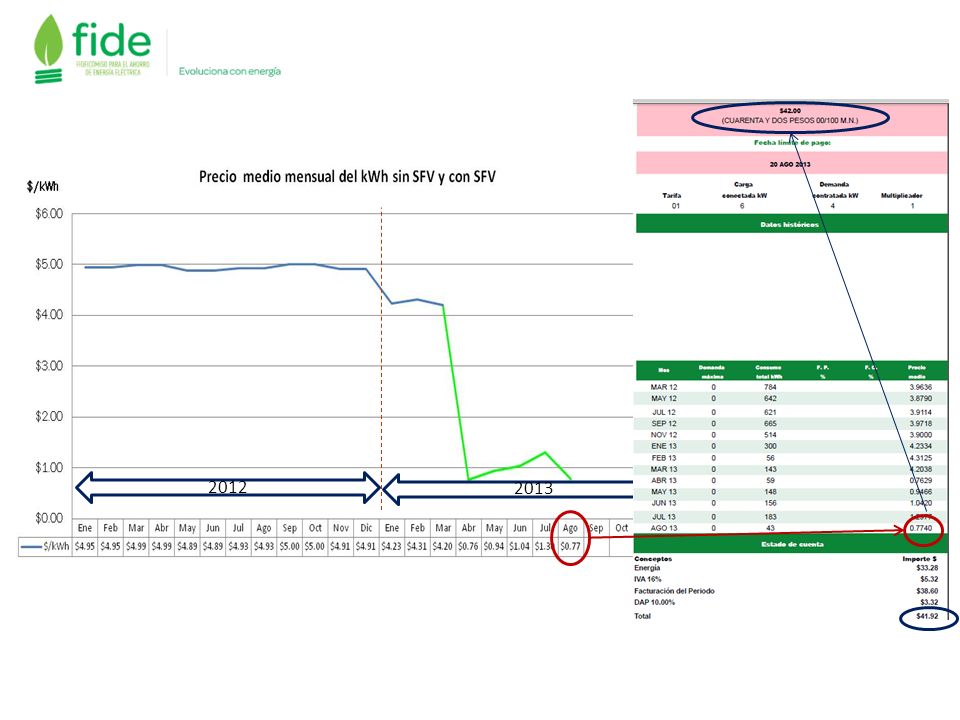

22

23

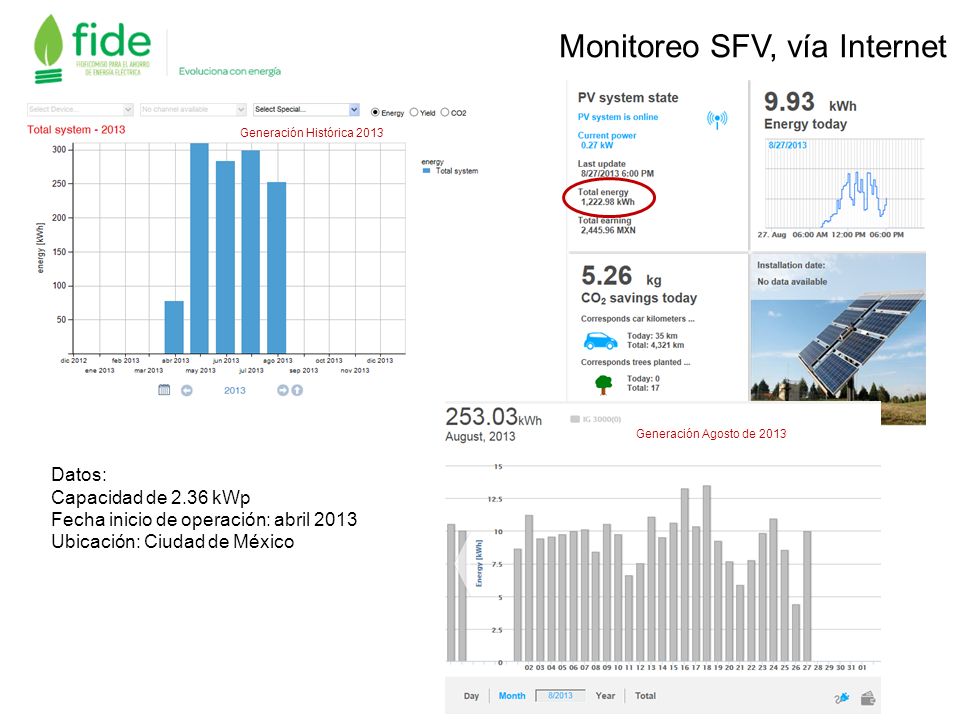

24 Monitoreo SFV, vía Internet Generación Histórica 2013 Datos: Capacidad de 2.36 kWp Fecha inicio de operación: abril 2013 Ubicación: Ciudad de México Generación Agosto de 2013

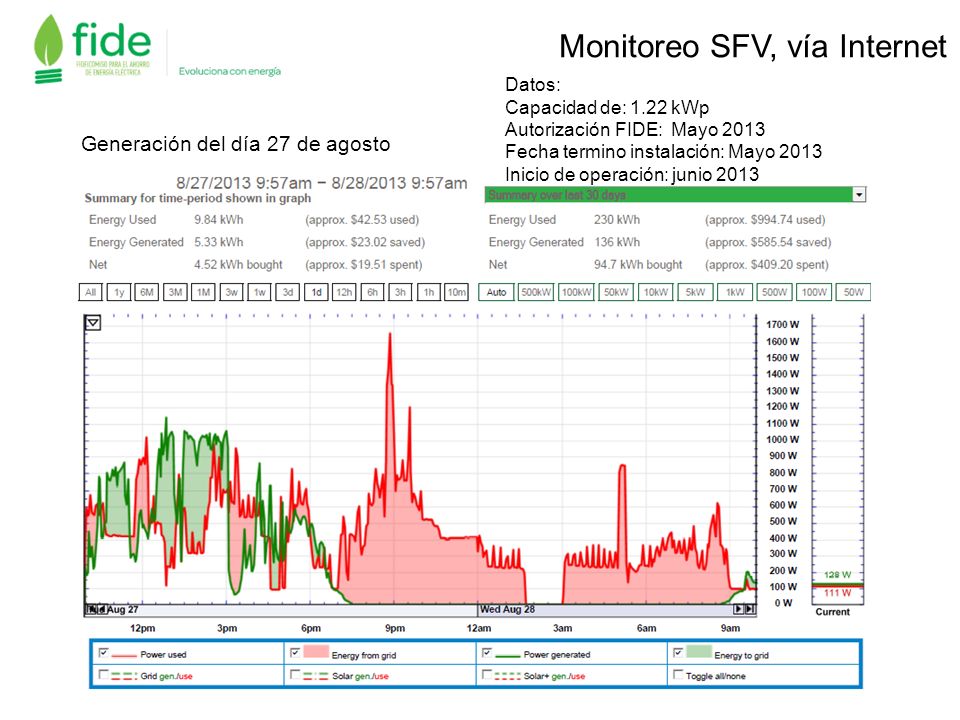

25 Monitoreo SFV, vía Internet Datos: Capacidad de: 1.22 kWp Autorización FIDE: Mayo 2013 Fecha termino instalación: Mayo 2013 Inicio de operación: junio 2013 Generación del día 27 de agosto

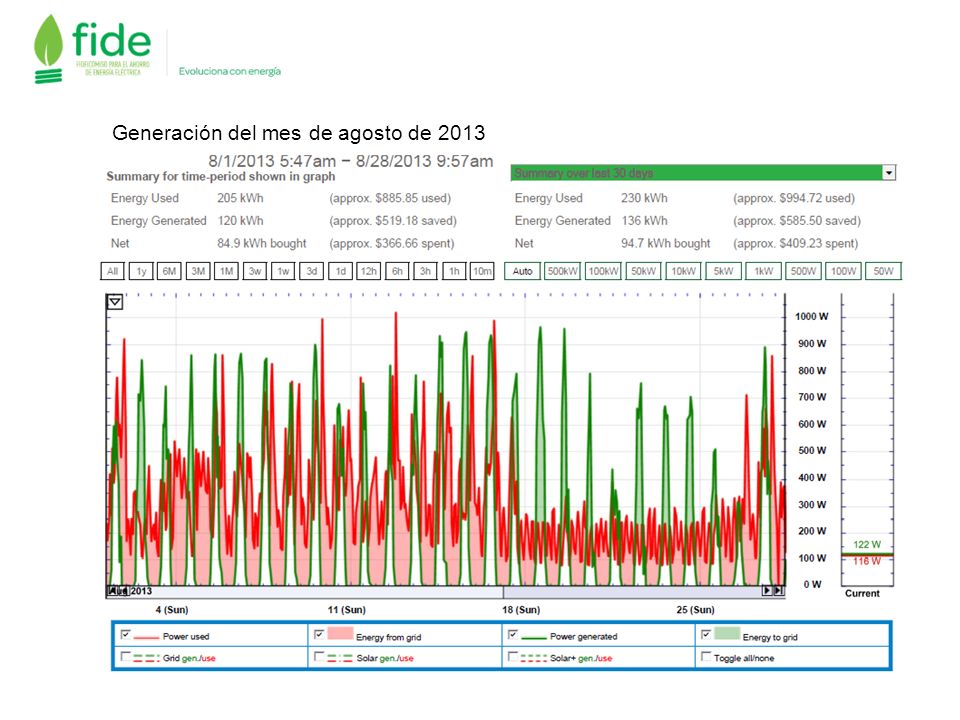

26 Generación del mes de agosto de 2013

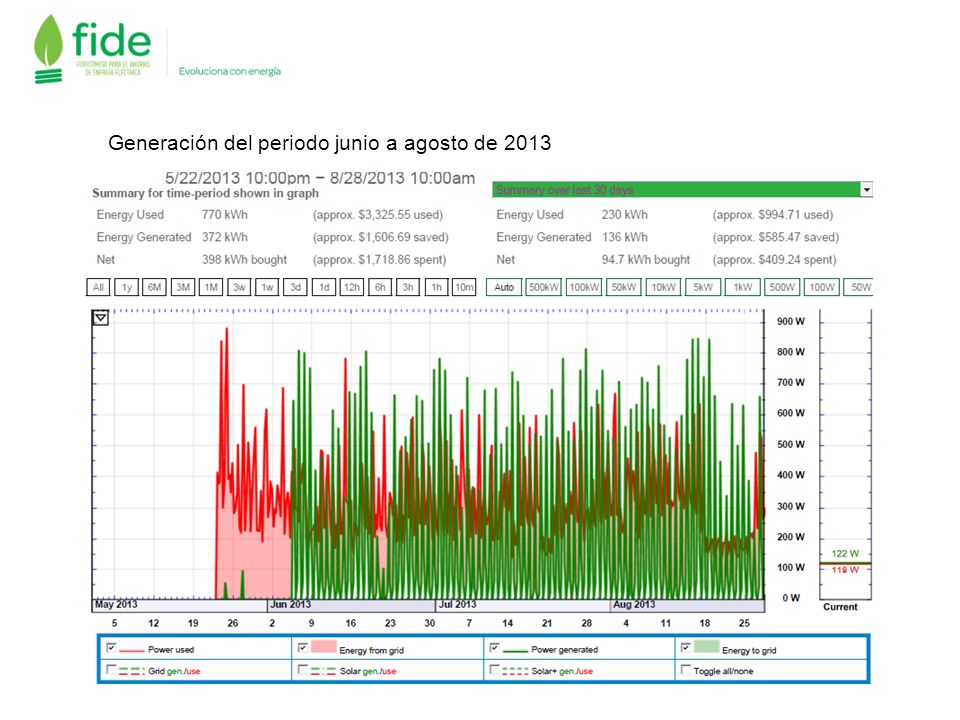

27 Generación del periodo junio a agosto de 2013

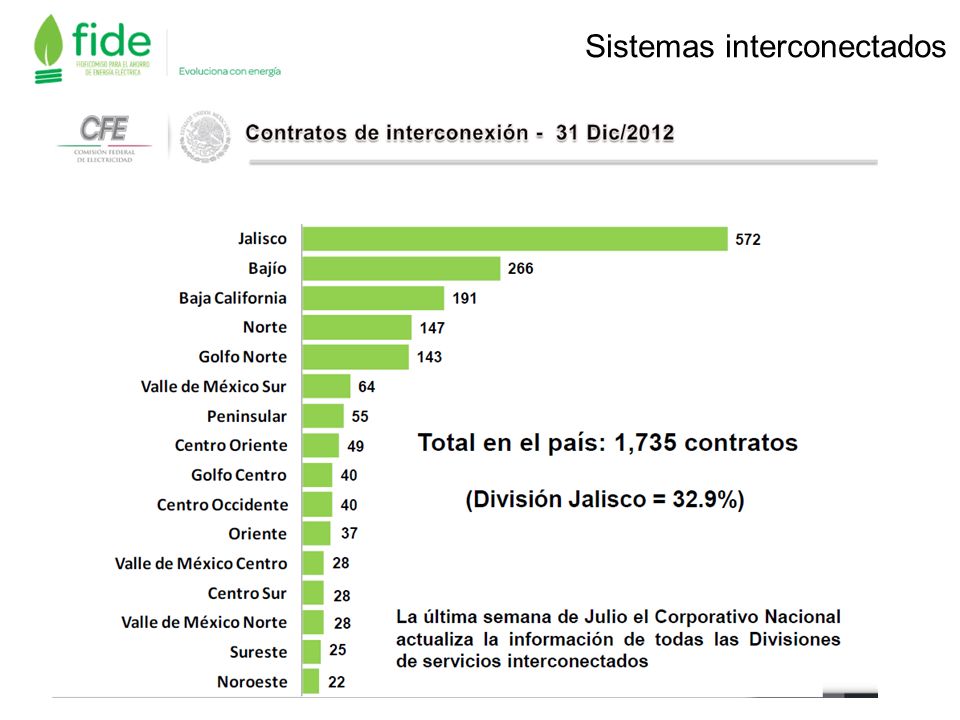

28 Sistemas interconectados

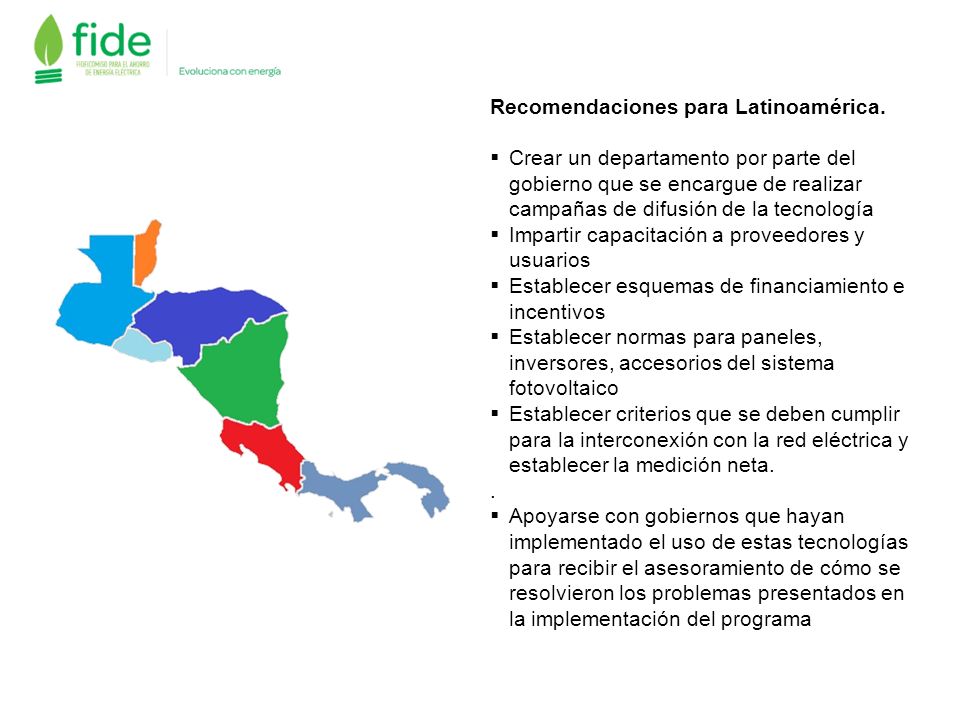

29 Recomendaciones para Latinoamérica. Crear un departamento por parte del gobierno que se encargue de realizar campañas de difusión de la tecnología Impartir capacitación a proveedores y usuarios Establecer esquemas de financiamiento e incentivos Establecer normas para paneles, inversores, accesorios del sistema fotovoltaico Establecer criterios que se deben cumplir para la interconexión con la red eléctrica y establecer la medición neta.. Apoyarse con gobiernos que hayan implementado el uso de estas tecnologías para recibir el asesoramiento de cómo se resolvieron los problemas presentados en la implementación del programa

30 GRACIAS POR SU ATENCION
