1 PROGRAMA DE CERTIFICACIÓN VOLUNTARIA DE LA CALIDAD AMBIENTAL EN EL INTERIOR DE EDIFICIOS
vicente m. picó

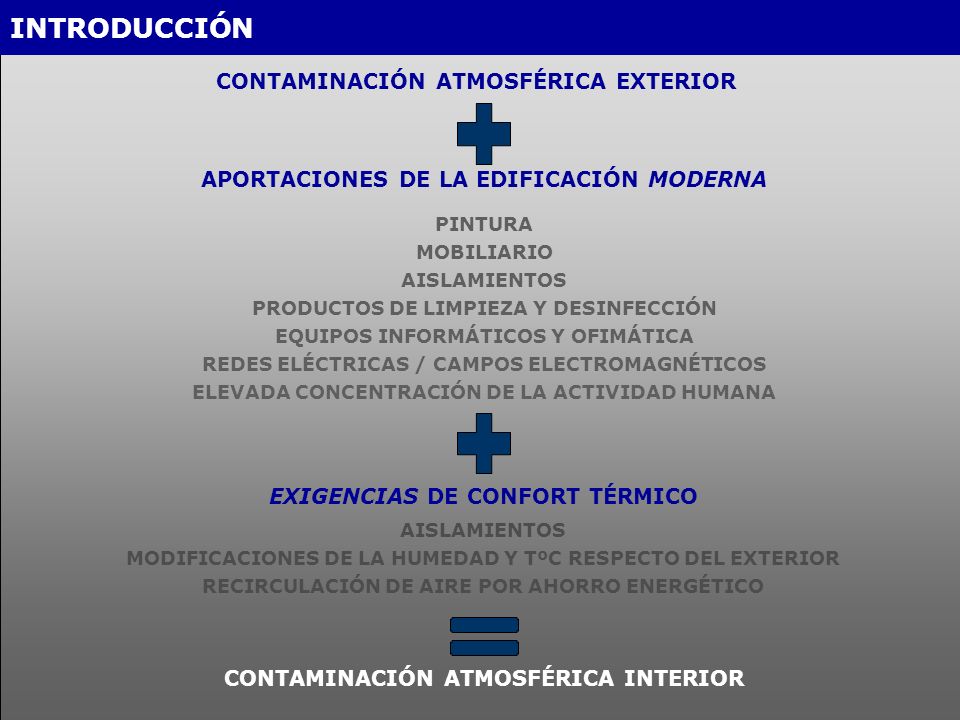

2 INTRODUCCIÓN CONTAMINACIÓN ATMOSFÉRICA EXTERIOR
APORTACIONES DE LA EDIFICACIÓN MODERNA PINTURA MOBILIARIO AISLAMIENTOS PRODUCTOS DE LIMPIEZA Y DESINFECCIÓN EQUIPOS INFORMÁTICOS Y OFIMÁTICA REDES ELÉCTRICAS / CAMPOS ELECTROMAGNÉTICOS ELEVADA CONCENTRACIÓN DE LA ACTIVIDAD HUMANA EXIGENCIAS DE CONFORT TÉRMICO AISLAMIENTOS MODIFICACIONES DE LA HUMEDAD Y TºC RESPECTO DEL EXTERIOR RECIRCULACIÓN DE AIRE POR AHORRO ENERGÉTICO CONTAMINACIÓN ATMOSFÉRICA INTERIOR

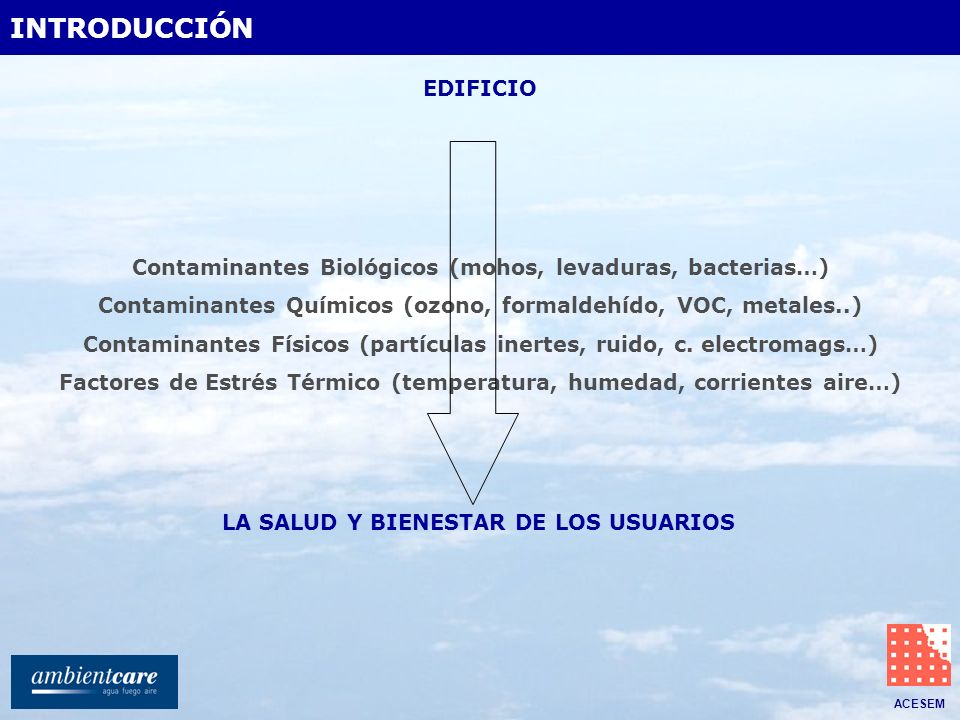

3 INTRODUCCIÓN EDIFICIO
Contaminantes Biológicos (mohos, levaduras, bacterias…) Contaminantes Químicos (ozono, formaldehído, VOC, metales..) Contaminantes Físicos (partículas inertes, ruido, c. electromags…) Factores de Estrés Térmico (temperatura, humedad, corrientes aire…) LA SALUD Y BIENESTAR DE LOS USUARIOS

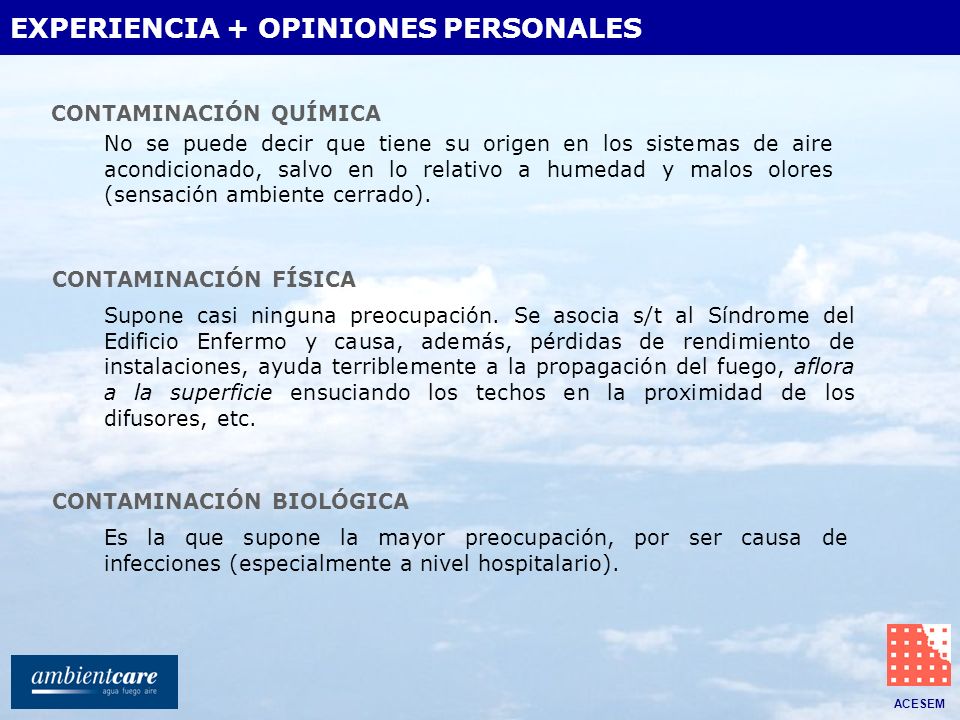

4 EXPERIENCIA + OPINIONES PERSONALES
CONTAMINACIÓN QUÍMICA No se puede decir que tiene su origen en los sistemas de aire acondicionado, salvo en lo relativo a humedad y malos olores (sensación ambiente cerrado). CONTAMINACIÓN FÍSICA Supone casi ninguna preocupación. Se asocia s/t al Síndrome del Edificio Enfermo y causa, además, pérdidas de rendimiento de instalaciones, ayuda terriblemente a la propagación del fuego, aflora a la superficie ensuciando los techos en la proximidad de los difusores, etc. CONTAMINACIÓN BIOLÓGICA Es la que supone la mayor preocupación, por ser causa de infecciones (especialmente a nivel hospitalario).

5 DONDE LA CAI ES ADECUADA ¿CÓMO DETERMINAR QUÉ EDIFICIOS SON ÉSTOS?
INTRODUCCIÓN ¿QUÉ EDIFICIOS SON LOS MÁS SALUDABLES, LOS POTENCIALMENTE MENOS DAÑINOS? MANTENIMIENTO HIGIÉNICO DEL EDIFICIO, EN ESPECIAL LA HIGIENE DEL SVA DONDE LA CAI ES ADECUADA ¿CÓMO DETERMINAR QUÉ EDIFICIOS SON ÉSTOS?

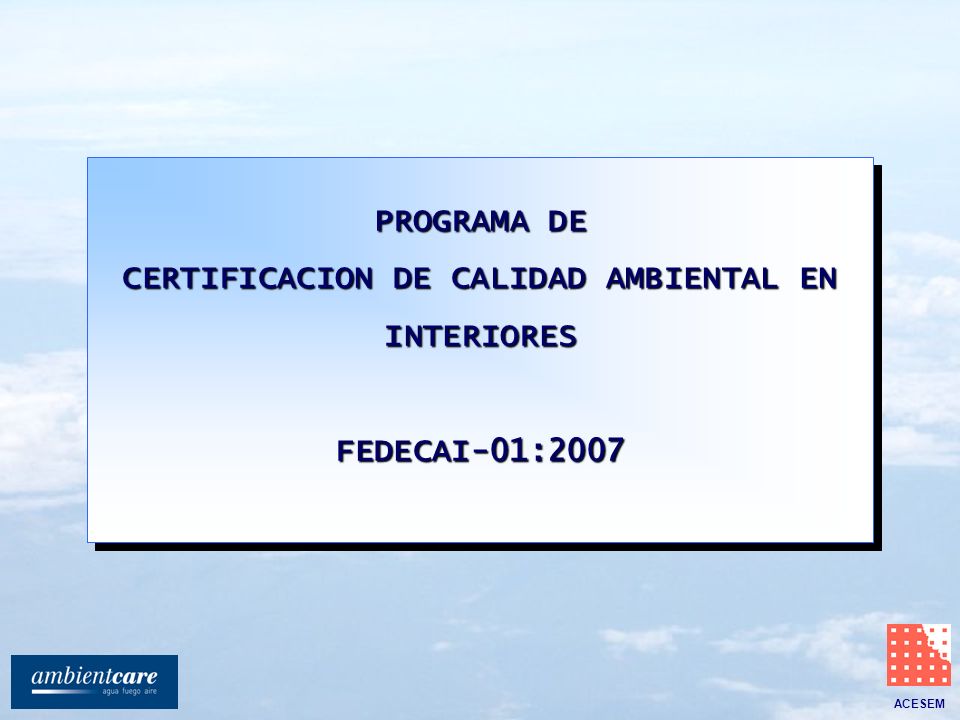

6 CERTIFICACION DE CALIDAD AMBIENTAL EN INTERIORES
PROGRAMA DE CERTIFICACION DE CALIDAD AMBIENTAL EN INTERIORES FEDECAI-01:2007

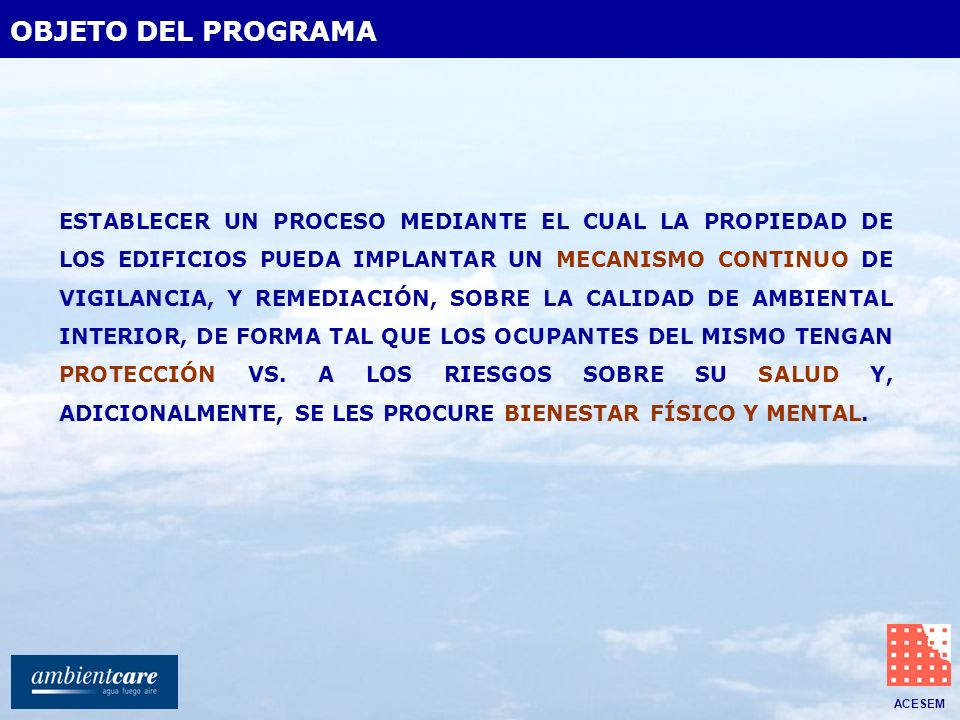

7 OBJETO DEL PROGRAMA ESTABLECER UN PROCESO MEDIANTE EL CUAL LA PROPIEDAD DE LOS EDIFICIOS PUEDA IMPLANTAR UN MECANISMO CONTINUO DE VIGILANCIA, Y REMEDIACIÓN, SOBRE LA CALIDAD DE AMBIENTAL INTERIOR, DE FORMA TAL QUE LOS OCUPANTES DEL MISMO TENGAN PROTECCIÓN VS. A LOS RIESGOS SOBRE SU SALUD Y, ADICIONALMENTE, SE LES PROCURE BIENESTAR FÍSICO Y MENTAL.

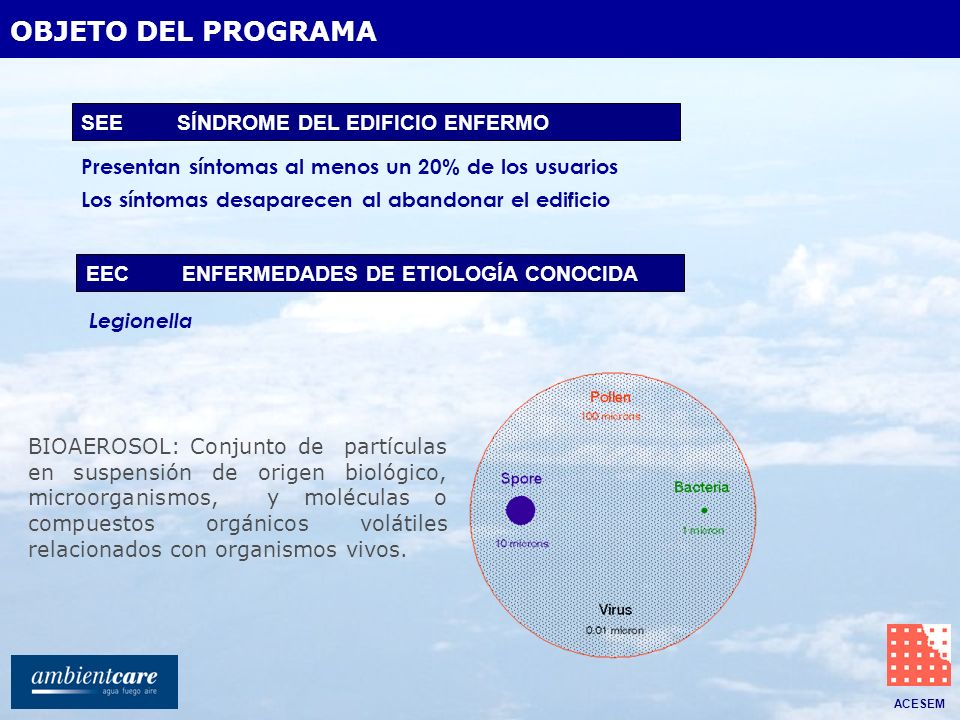

8 OBJETO DEL PROGRAMA SEE SÍNDROME DEL EDIFICIO ENFERMO
Presentan síntomas al menos un 20% de los usuarios Los síntomas desaparecen al abandonar el edificio EEC ENFERMEDADES DE ETIOLOGÍA CONOCIDA Legionella BIOAEROSOL: Conjunto de partículas en suspensión de origen biológico, microorganismos, y moléculas o compuestos orgánicos volátiles relacionados con organismos vivos.

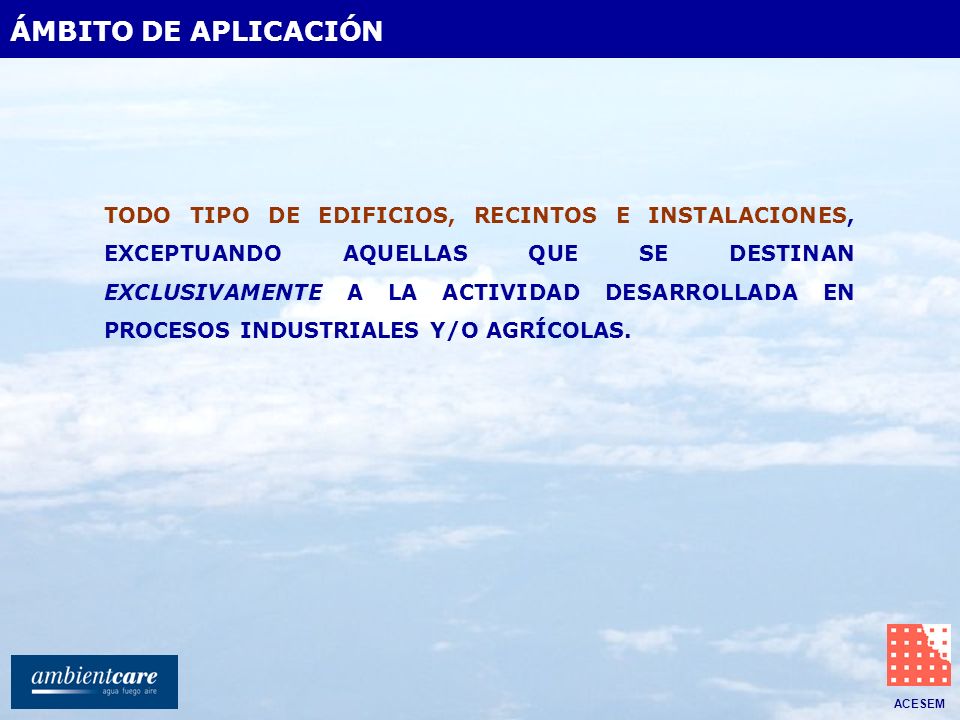

9 ÁMBITO DE APLICACIÓN TODO TIPO DE EDIFICIOS, RECINTOS E INSTALACIONES, EXCEPTUANDO AQUELLAS QUE SE DESTINAN EXCLUSIVAMENTE A LA ACTIVIDAD DESARROLLADA EN PROCESOS INDUSTRIALES Y/O AGRÍCOLAS.

10 FILOSOFÍA DE LA NORMA FEDECAI
QUE SE DEN UNAS PRÁCTICAS DE HIGIENE MÍNIMAS (ESPECIALMENTE EN EL SISTEMA DE VENTILACIÓN Y ACONDICIONAMIENTO DE AIRE –CENTRALIZADO O NO-) QUE SE CONTROLEN UNA SERIE DE PARÁMETROS OBJETIVOS. QUE SE PONGA REMEDIO SI SE PRECISA. QUE SE OBSERVEN LEYES (PREVENCIÓN DE LEGIONELLA) Y OTRAS RECOMENDACIONES (INSPECTOR).

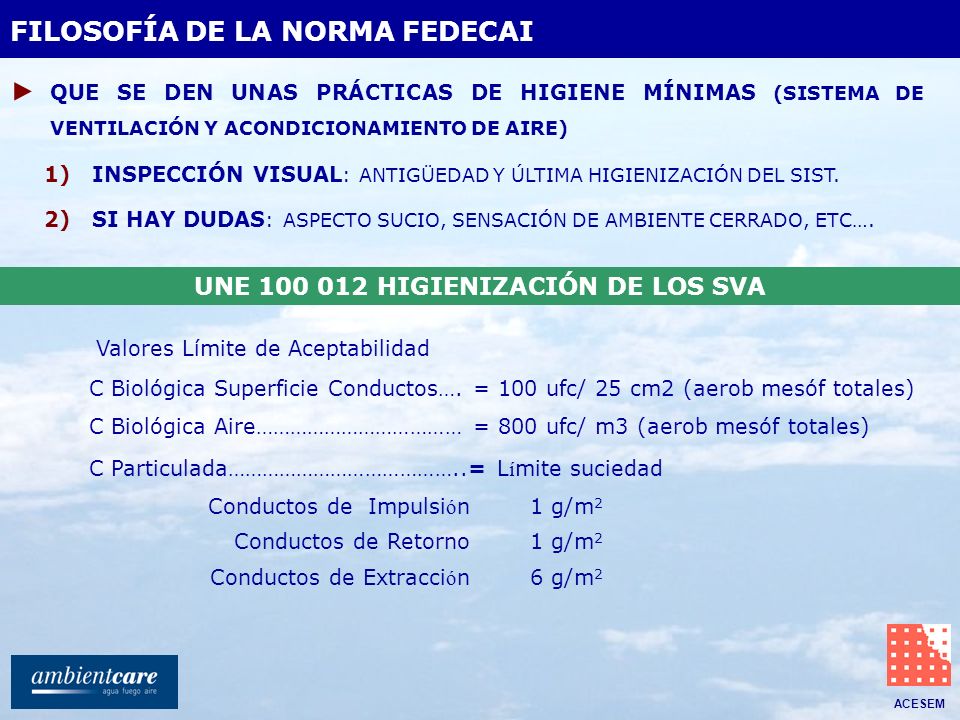

11 UNE 100 012 HIGIENIZACIÓN DE LOS SVA
FILOSOFÍA DE LA NORMA FEDECAI QUE SE DEN UNAS PRÁCTICAS DE HIGIENE MÍNIMAS (SISTEMA DE VENTILACIÓN Y ACONDICIONAMIENTO DE AIRE) INSPECCIÓN VISUAL: ANTIGÜEDAD Y ÚLTIMA HIGIENIZACIÓN DEL SIST. SI HAY DUDAS: ASPECTO SUCIO, SENSACIÓN DE AMBIENTE CERRADO, ETC…. UNE HIGIENIZACIÓN DE LOS SVA Valores Límite de Aceptabilidad C Biológica Superficie Conductos…. = 100 ufc/ 25 cm2 (aerob mesóf totales) C Biológica Aire……………………………… = 800 ufc/ m3 (aerob mesóf totales) C Particulada…………………………………..= Límite suciedad Conductos de Impulsión 1 g/m2 Conductos de Retorno Conductos de Extracción 6 g/m2

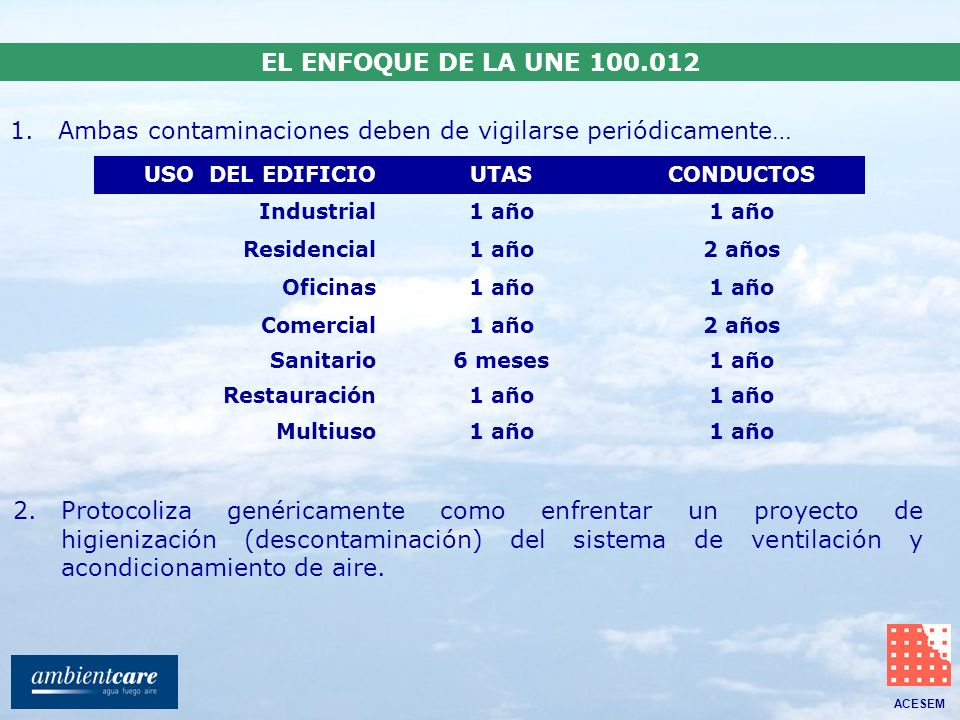

12 Ambas contaminaciones deben de vigilarse periódicamente…
EL ENFOQUE DE LA UNE Ambas contaminaciones deben de vigilarse periódicamente… USO DEL EDIFICIO UTAS CONDUCTOS Industrial 1 año Residencial 2 años Oficinas Comercial Sanitario 6 meses Restauración Multiuso Protocoliza genéricamente como enfrentar un proyecto de higienización (descontaminación) del sistema de ventilación y acondicionamiento de aire.

13 EL CÓDIGO TÉCNICO DE EDIFICACIÓN
Los edificios dispondrán de medios para que sus recintos se puedan ventilar adecuadamente, eliminando los contaminantes que se produzcan de forma habitual durante el uso normal de los edificios, de forma que se aporte un caudal suficiente de aire exterior y se garantice la extracción y expulsión del aire viciado por los contaminantes Artículo 13. Exigencias básicas de salubridad (HS) 13.3 Exigencia básica HS 3: Calidad del aire interior; Punto 7 Mantenimiento y Conservación, página HS3-12. INSTALACIÓN OPERACIÓN PERIODICIDAD Conductos Limpieza 1 año Filtros Limpieza/sustitución 6 meses Otras Limpieza / Revisión… 1 a 5 años

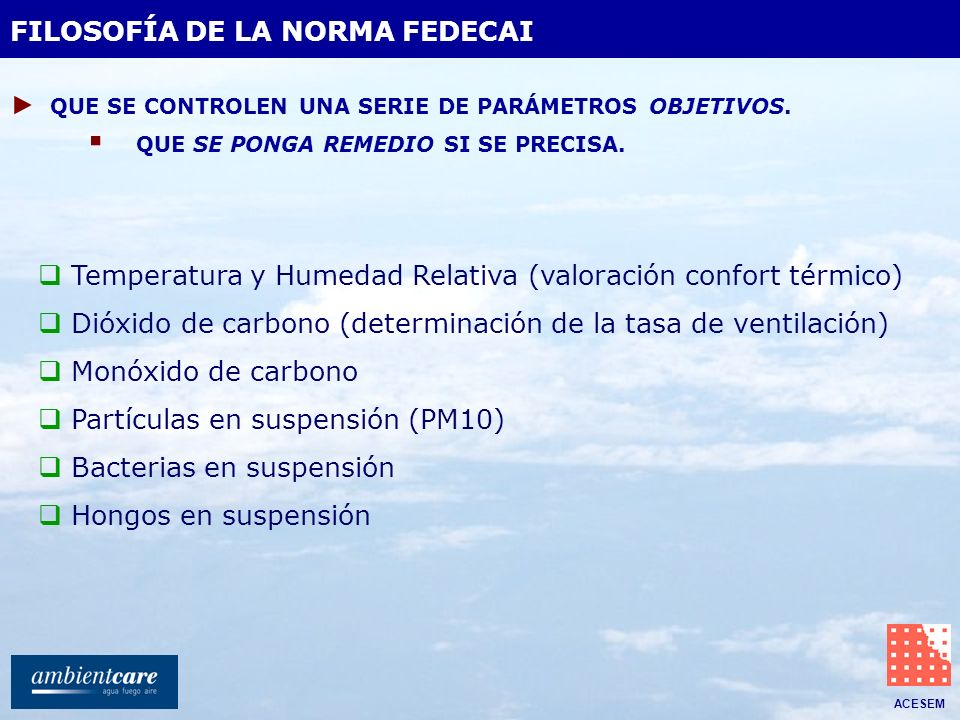

14 FILOSOFÍA DE LA NORMA FEDECAI
QUE SE CONTROLEN UNA SERIE DE PARÁMETROS OBJETIVOS. QUE SE PONGA REMEDIO SI SE PRECISA. Temperatura y Humedad Relativa (valoración confort térmico) Dióxido de carbono (determinación de la tasa de ventilación) Monóxido de carbono Partículas en suspensión (PM10) Bacterias en suspensión Hongos en suspensión

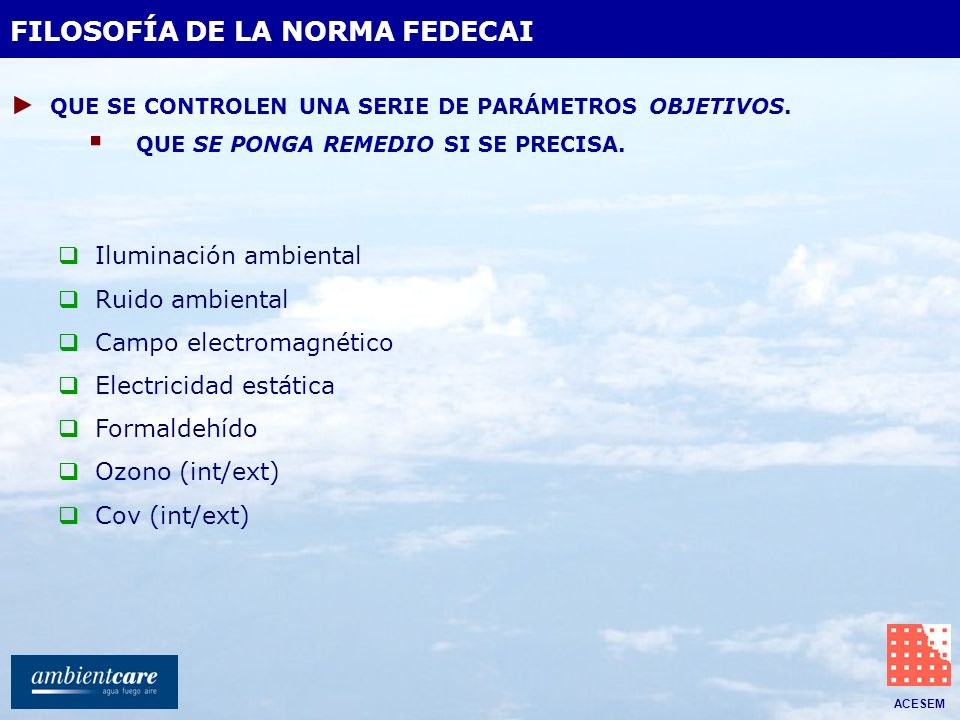

15 FILOSOFÍA DE LA NORMA FEDECAI
QUE SE CONTROLEN UNA SERIE DE PARÁMETROS OBJETIVOS. QUE SE PONGA REMEDIO SI SE PRECISA. Iluminación ambiental Ruido ambiental Campo electromagnético Electricidad estática Formaldehído Ozono (int/ext) Cov (int/ext)

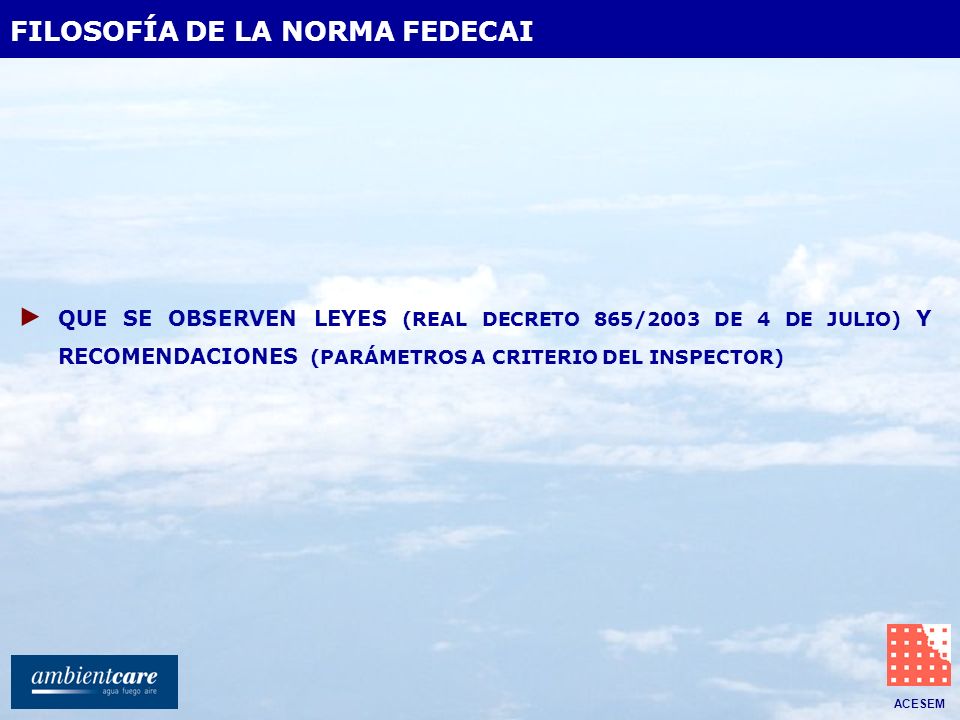

16 FILOSOFÍA DE LA NORMA FEDECAI
QUE SE OBSERVEN LEYES (REAL DECRETO 865/2003 DE 4 DE JULIO) Y RECOMENDACIONES (PARÁMETROS A CRITERIO DEL INSPECTOR)

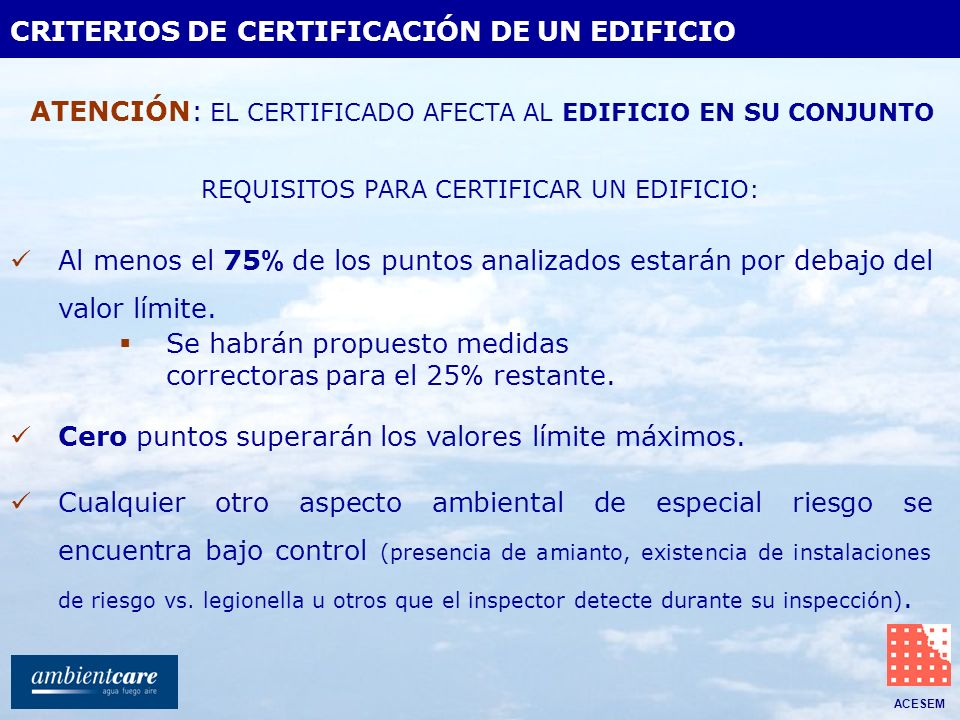

17 CRITERIOS DE CERTIFICACIÓN DE UN EDIFICIO
ATENCIÓN: EL CERTIFICADO AFECTA AL EDIFICIO EN SU CONJUNTO REQUISITOS PARA CERTIFICAR UN EDIFICIO: Al menos el 75% de los puntos analizados estarán por debajo del valor límite. Se habrán propuesto medidas correctoras para el 25% restante. Cero puntos superarán los valores límite máximos. Cualquier otro aspecto ambiental de especial riesgo se encuentra bajo control (presencia de amianto, existencia de instalaciones de riesgo vs. legionella u otros que el inspector detecte durante su inspección).

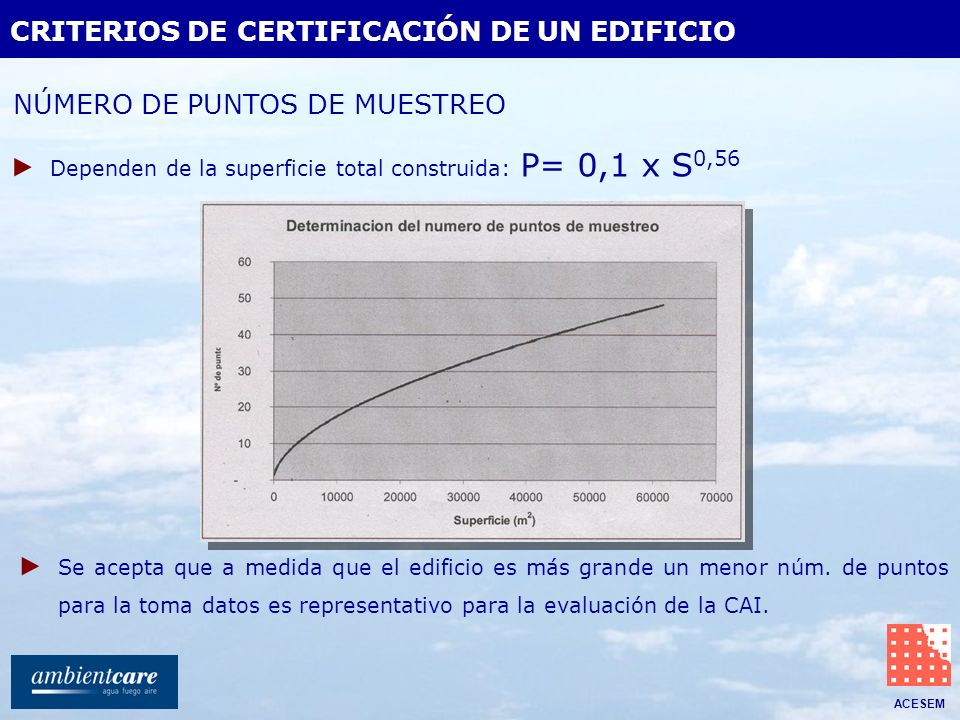

18 CRITERIOS DE CERTIFICACIÓN DE UN EDIFICIO
NÚMERO DE PUNTOS DE MUESTREO Dependen de la superficie total construida: P= 0,1 x S0,56 Se acepta que a medida que el edificio es más grande un menor núm. de puntos para la toma datos es representativo para la evaluación de la CAI.

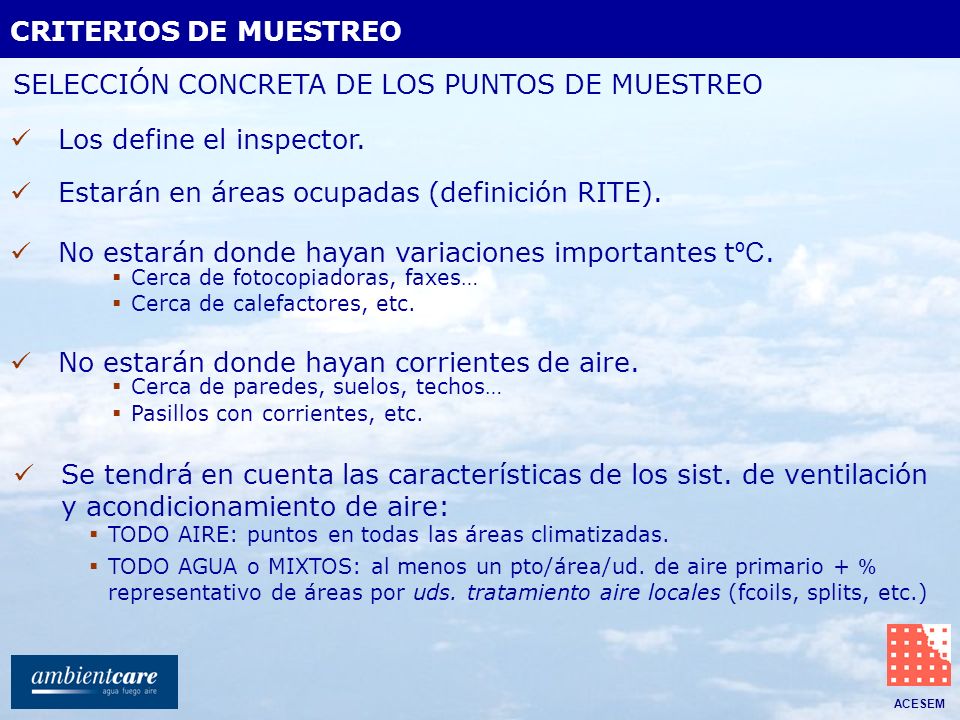

19 SELECCIÓN CONCRETA DE LOS PUNTOS DE MUESTREO
CRITERIOS DE MUESTREO SELECCIÓN CONCRETA DE LOS PUNTOS DE MUESTREO Los define el inspector. Estarán en áreas ocupadas (definición RITE). No estarán donde hayan variaciones importantes tºC. Cerca de fotocopiadoras, faxes… Cerca de calefactores, etc. No estarán donde hayan corrientes de aire. Cerca de paredes, suelos, techos… Pasillos con corrientes, etc. Se tendrá en cuenta las características de los sist. de ventilación y acondicionamiento de aire: TODO AIRE: puntos en todas las áreas climatizadas. TODO AGUA o MIXTOS: al menos un pto/área/ud. de aire primario + % representativo de áreas por uds. tratamiento aire locales (fcoils, splits, etc.)

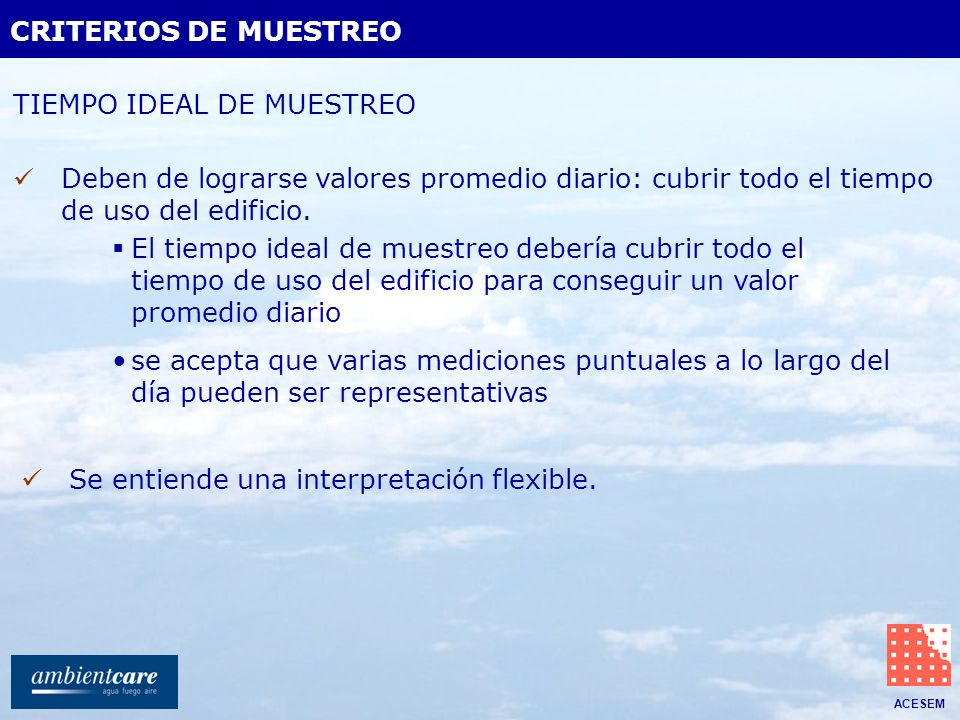

20 CRITERIOS DE MUESTREO TIEMPO IDEAL DE MUESTREO Deben de lograrse valores promedio diario: cubrir todo el tiempo de uso del edificio. El tiempo ideal de muestreo debería cubrir todo el tiempo de uso del edificio para conseguir un valor promedio diario se acepta que varias mediciones puntuales a lo largo del día pueden ser representativas Se entiende una interpretación flexible.

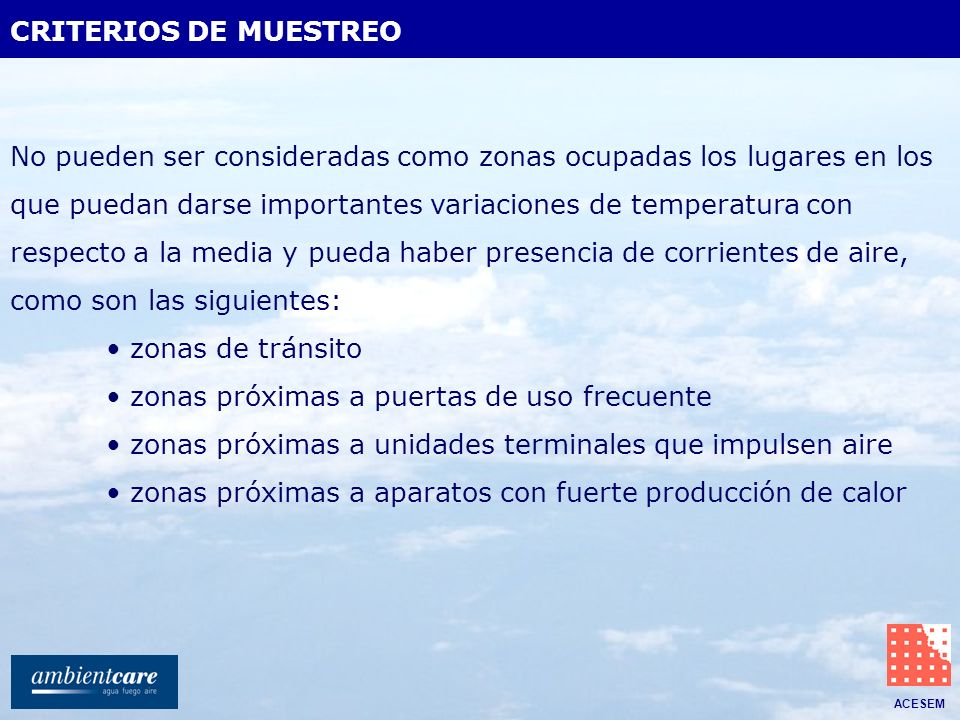

21 CRITERIOS DE MUESTREO No pueden ser consideradas como zonas ocupadas los lugares en los que puedan darse importantes variaciones de temperatura con respecto a la media y pueda haber presencia de corrientes de aire, como son las siguientes: zonas de tránsito zonas próximas a puertas de uso frecuente zonas próximas a unidades terminales que impulsen aire zonas próximas a aparatos con fuerte producción de calor

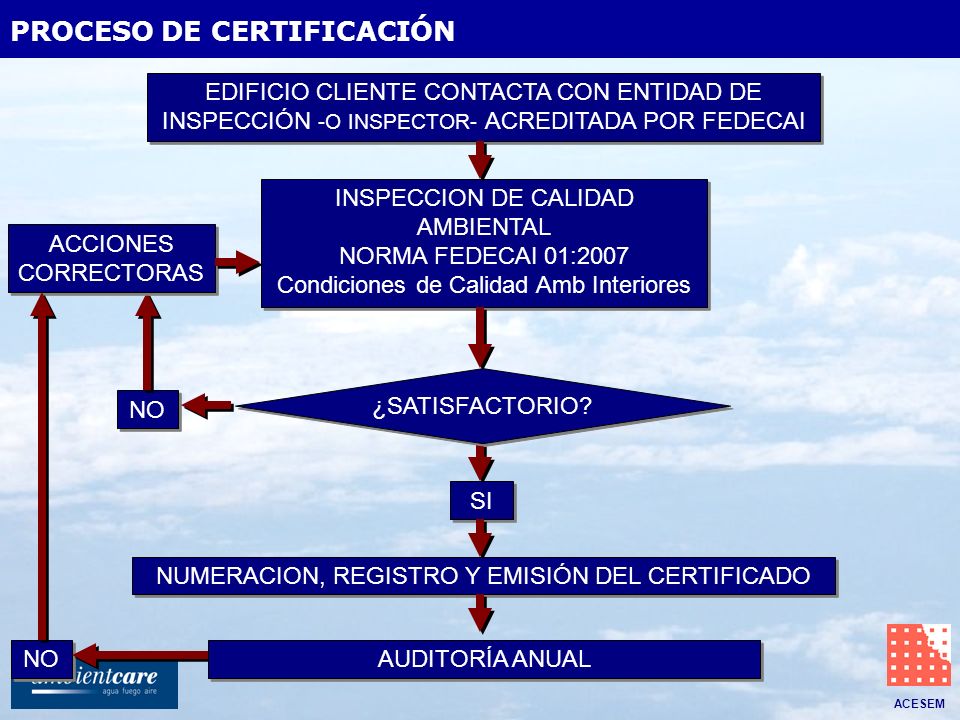

22 PROCESO DE CERTIFICACIÓN
EDIFICIO CLIENTE CONTACTA CON ENTIDAD DE INSPECCIÓN -O INSPECTOR- ACREDITADA POR FEDECAI INSPECCION DE CALIDAD AMBIENTAL NORMA FEDECAI 01:2007 Condiciones de Calidad Amb Interiores ACCIONES CORRECTORAS ¿SATISFACTORIO? NO SI NUMERACION, REGISTRO Y EMISIÓN DEL CERTIFICADO NO AUDITORÍA ANUAL

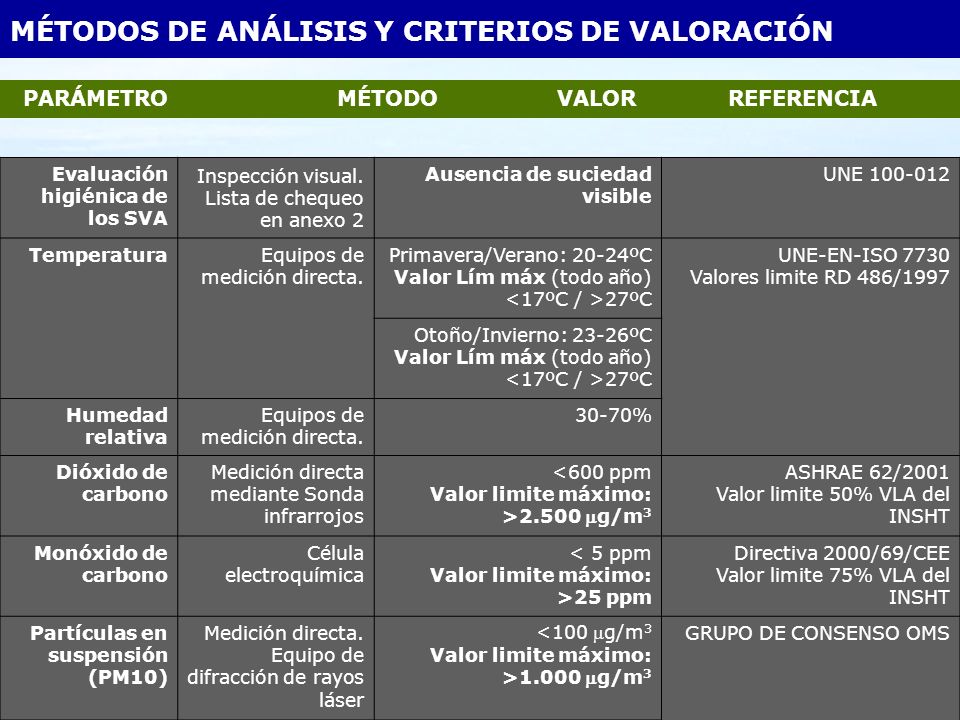

23 MÉTODOS DE ANÁLISIS Y CRITERIOS DE VALORACIÓN
PARÁMETRO MÉTODO VALOR REFERENCIA Evaluación higiénica de los SVA Inspección visual. Lista de chequeo en anexo 2 Ausencia de suciedad visible UNE Temperatura Equipos de medición directa. Primavera/Verano: 20-24ºC Valor Lím máx (todo año) <17ºC / >27ºC UNE-EN-ISO 7730 Valores limite RD 486/1997 Otoño/Invierno: 23-26ºC Humedad relativa 30-70% Dióxido de carbono Medición directa mediante Sonda infrarrojos <600 ppm Valor limite máximo: >2.500 g/m3 ASHRAE 62/2001 Valor limite 50% VLA del INSHT Monóxido de carbono Célula electroquímica < 5 ppm Valor limite máximo: >25 ppm Directiva 2000/69/CEE Valor limite 75% VLA del INSHT Partículas en suspensión (PM10) Medición directa. Equipo de difracción de rayos láser <100 g/m3 Valor limite máximo: >1.000 g/m3 GRUPO DE CONSENSO OMS

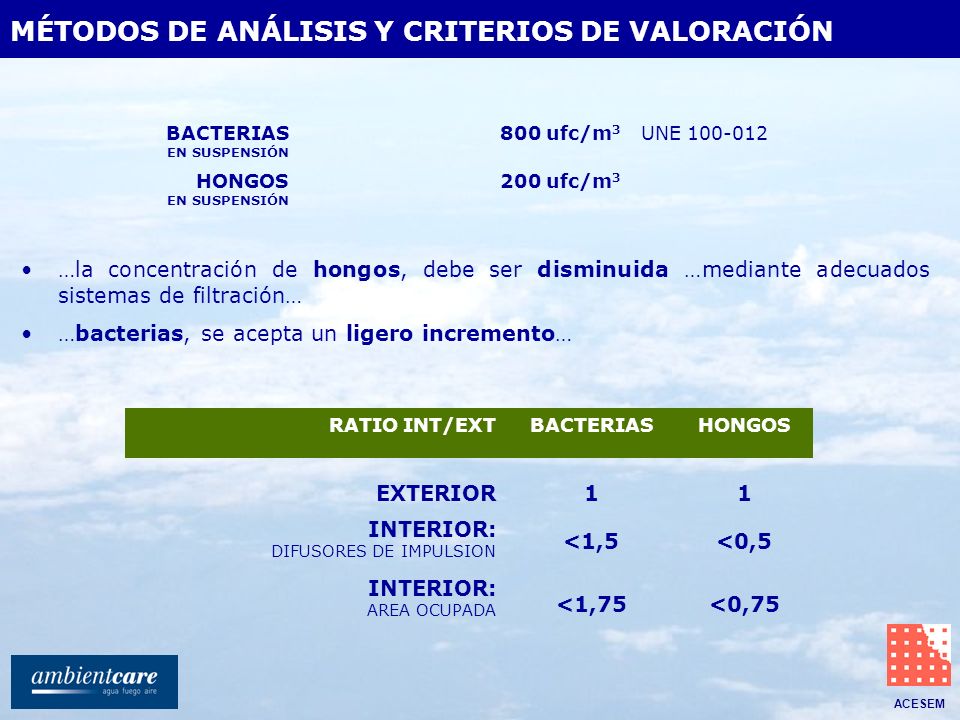

24 MÉTODOS DE ANÁLISIS Y CRITERIOS DE VALORACIÓN
BACTERIAS EN SUSPENSIÓN 800 ufc/m3 UNE HONGOS 200 ufc/m3 …la concentración de hongos, debe ser disminuida …mediante adecuados sistemas de filtración… …bacterias, se acepta un ligero incremento… RATIO INT/EXT BACTERIAS HONGOS EXTERIOR 1 INTERIOR: DIFUSORES DE IMPULSION <1,5 <0,5 AREA OCUPADA <1,75 <0,75

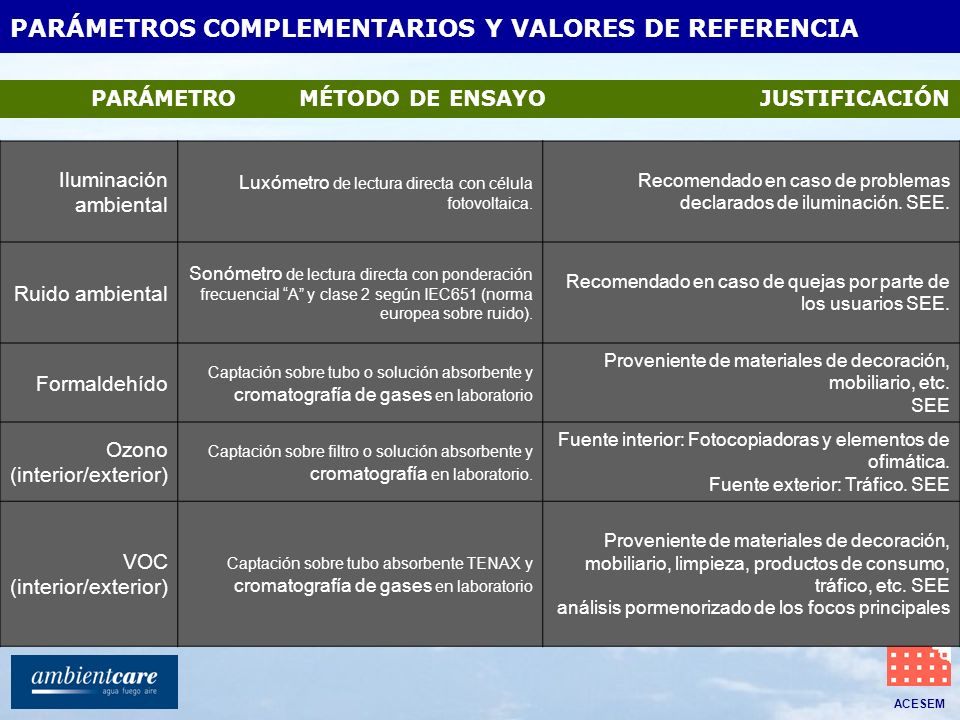

25 PARÁMETROS COMPLEMENTARIOS Y VALORES DE REFERENCIA
MÉTODO DE ENSAYO JUSTIFICACIÓN Iluminación ambiental Luxómetro de lectura directa con célula fotovoltaica. Recomendado en caso de problemas declarados de iluminación. SEE. Ruido ambiental Sonómetro de lectura directa con ponderación frecuencial “A” y clase 2 según IEC651 (norma europea sobre ruido). Recomendado en caso de quejas por parte de los usuarios SEE. Formaldehído Captación sobre tubo o solución absorbente y cromatografía de gases en laboratorio Proveniente de materiales de decoración, mobiliario, etc. SEE Ozono (interior/exterior) Captación sobre filtro o solución absorbente y cromatografía en laboratorio. Fuente interior: Fotocopiadoras y elementos de ofimática. Fuente exterior: Tráfico. SEE VOC (interior/exterior) Captación sobre tubo absorbente TENAX y cromatografía de gases en laboratorio Proveniente de materiales de decoración, mobiliario, limpieza, productos de consumo, tráfico, etc. SEE análisis pormenorizado de los focos principales

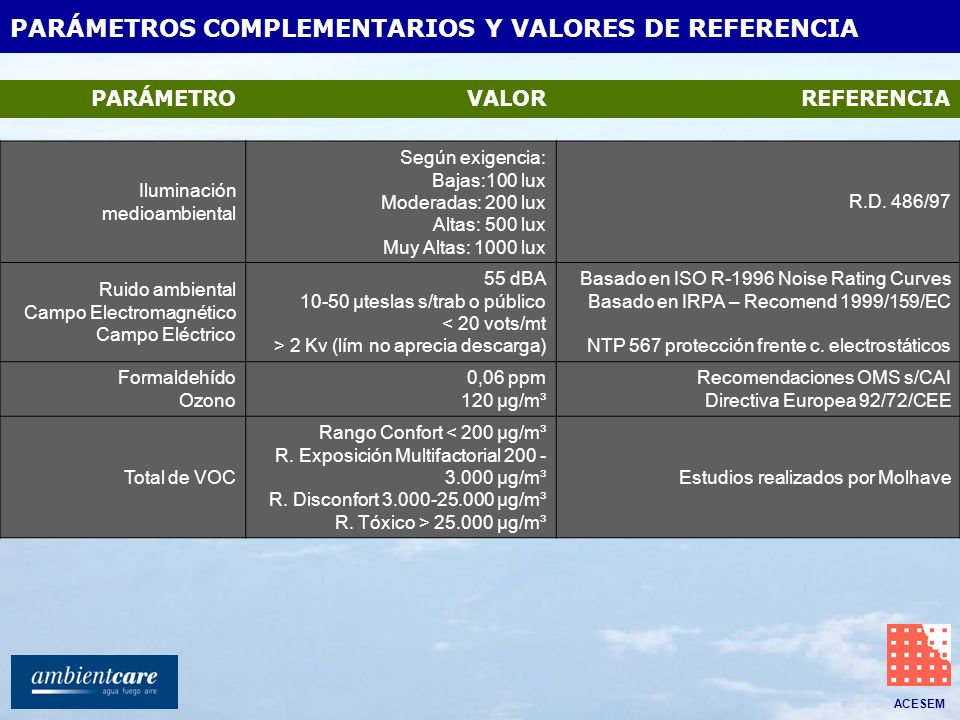

26 PARÁMETROS COMPLEMENTARIOS Y VALORES DE REFERENCIA
Iluminación medioambiental Según exigencia: Bajas:100 lux Moderadas: 200 lux Altas: 500 lux Muy Altas: 1000 lux R.D. 486/97 Ruido ambiental Campo Electromagnético Campo Eléctrico 55 dBA 10-50 µteslas s/trab o público < 20 vots/mt > 2 Kv (lím no aprecia descarga) Basado en ISO R-1996 Noise Rating Curves Basado en IRPA – Recomend 1999/159/EC NTP 567 protección frente c. electrostáticos Formaldehído Ozono 0,06 ppm 120 µg/m³ Recomendaciones OMS s/CAI Directiva Europea 92/72/CEE Total de VOC Rango Confort < 200 µg/m³ R. Exposición Multifactorial µg/m³ R. Disconfort µg/m³ R. Tóxico > µg/m³ Estudios realizados por Molhave

27 EXPERTOS DE CERTIFICACIÓN DE CALIDAD DE AMBIENTAL INTERIOR
. CURSO DE FORMACIÓN EXPERTOS DE CERTIFICACIÓN DE CALIDAD DE AMBIENTAL INTERIOR BARCELONA 5 Y 6 NOVIEMBRE
