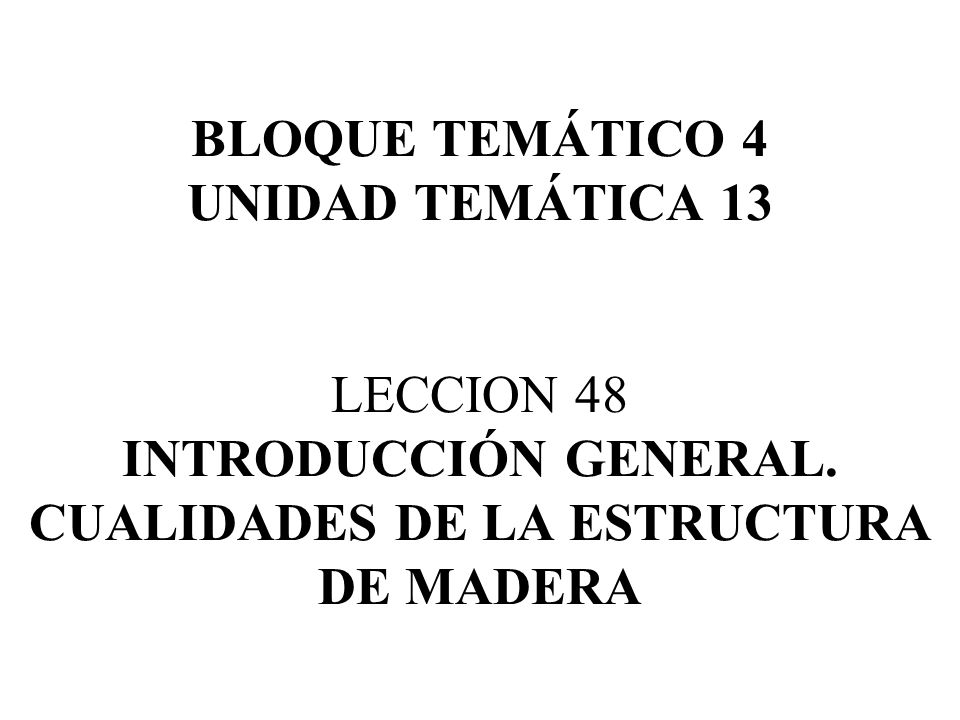

1 BLOQUE TEMÁTICO 4 UNIDAD TEMÁTICA 13 LECCION 48 INTRODUCCIÓN GENERAL
BLOQUE TEMÁTICO 4 UNIDAD TEMÁTICA 13 LECCION 48 INTRODUCCIÓN GENERAL. CUALIDADES DE LA ESTRUCTURA DE MADERA

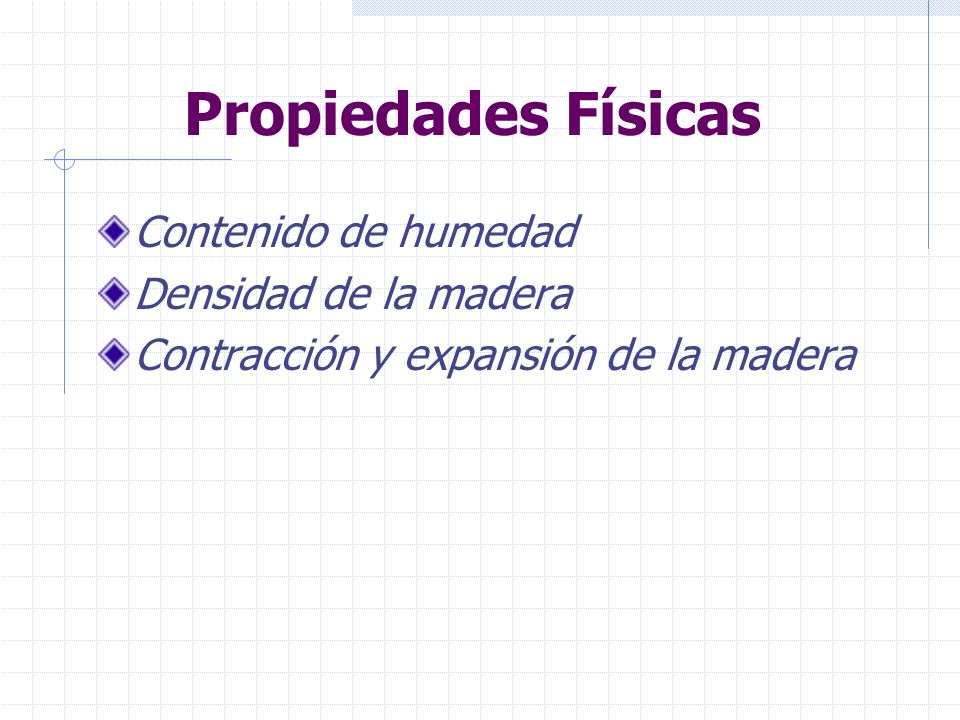

2 Propiedades Físicas Contenido de humedad Densidad de la madera
Contracción y expansión de la madera

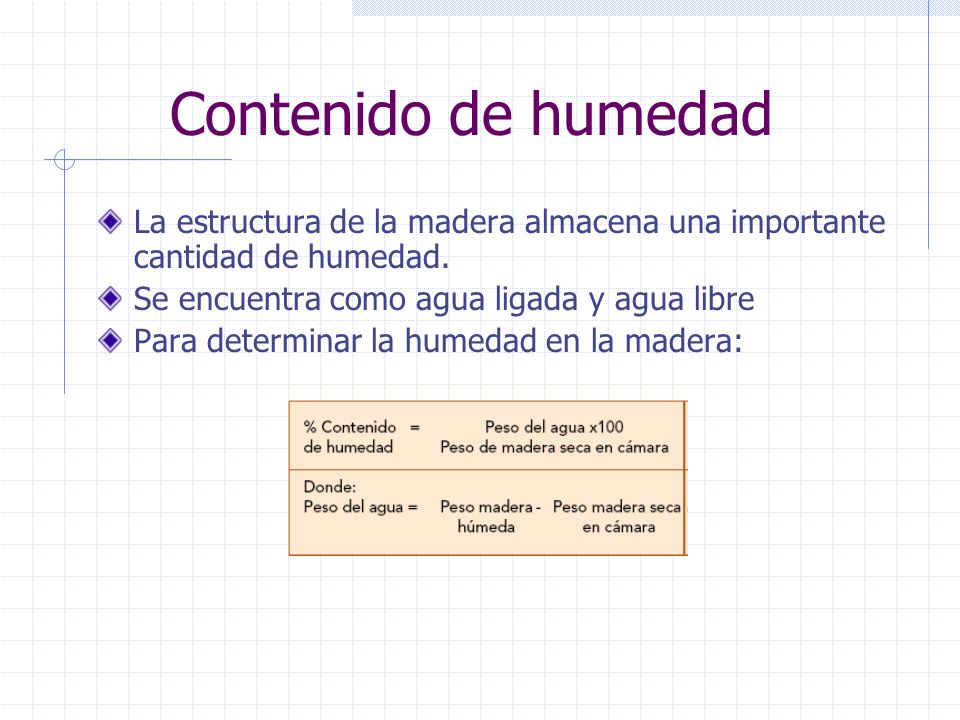

3 Contenido de humedad La estructura de la madera almacena una importante cantidad de humedad. Se encuentra como agua ligada y agua libre Para determinar la humedad en la madera:

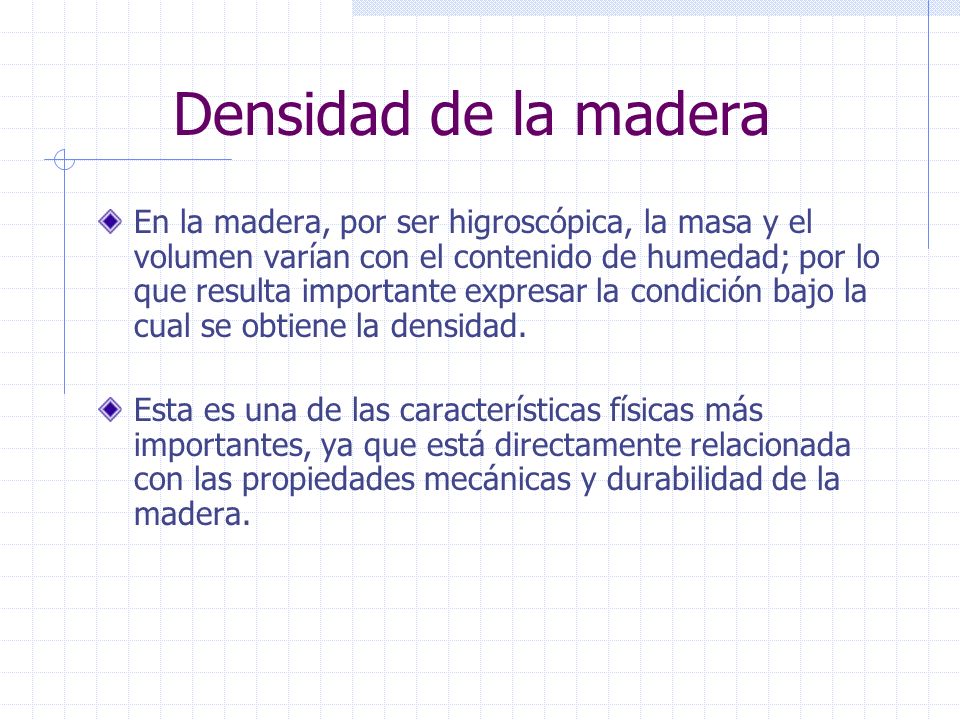

4 Densidad de la madera En la madera, por ser higroscópica, la masa y el volumen varían con el contenido de humedad; por lo que resulta importante expresar la condición bajo la cual se obtiene la densidad. Esta es una de las características físicas más importantes, ya que está directamente relacionada con las propiedades mecánicas y durabilidad de la madera.

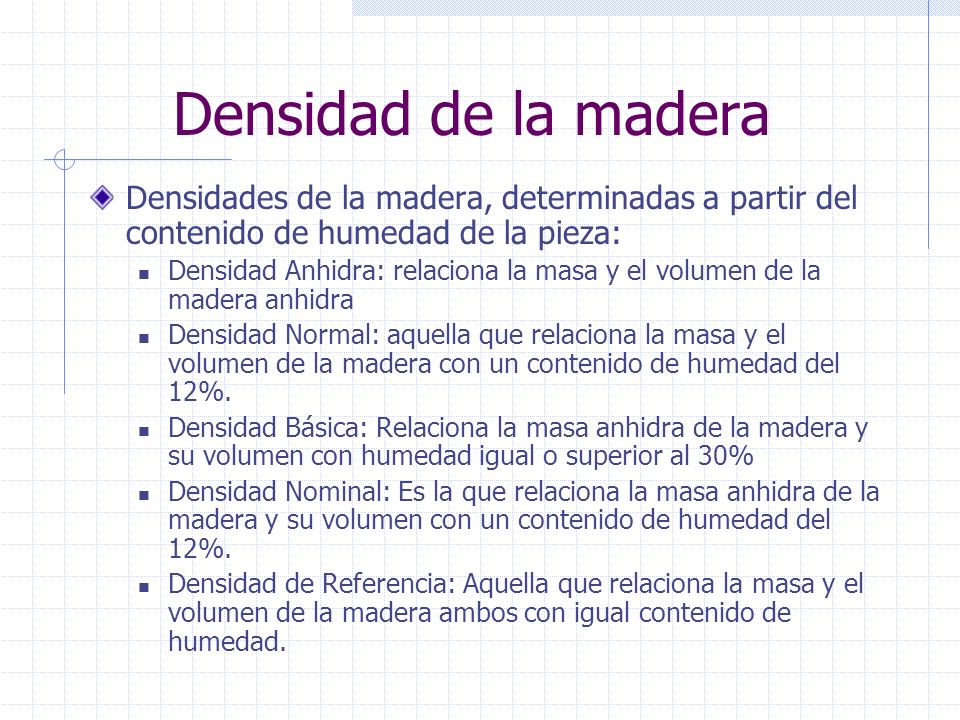

5 Densidad de la madera Densidades de la madera, determinadas a partir del contenido de humedad de la pieza: Densidad Anhidra: relaciona la masa y el volumen de la madera anhidra Densidad Normal: aquella que relaciona la masa y el volumen de la madera con un contenido de humedad del 12%. Densidad Básica: Relaciona la masa anhidra de la madera y su volumen con humedad igual o superior al 30% Densidad Nominal: Es la que relaciona la masa anhidra de la madera y su volumen con un contenido de humedad del 12%. Densidad de Referencia: Aquella que relaciona la masa y el volumen de la madera ambos con igual contenido de humedad.

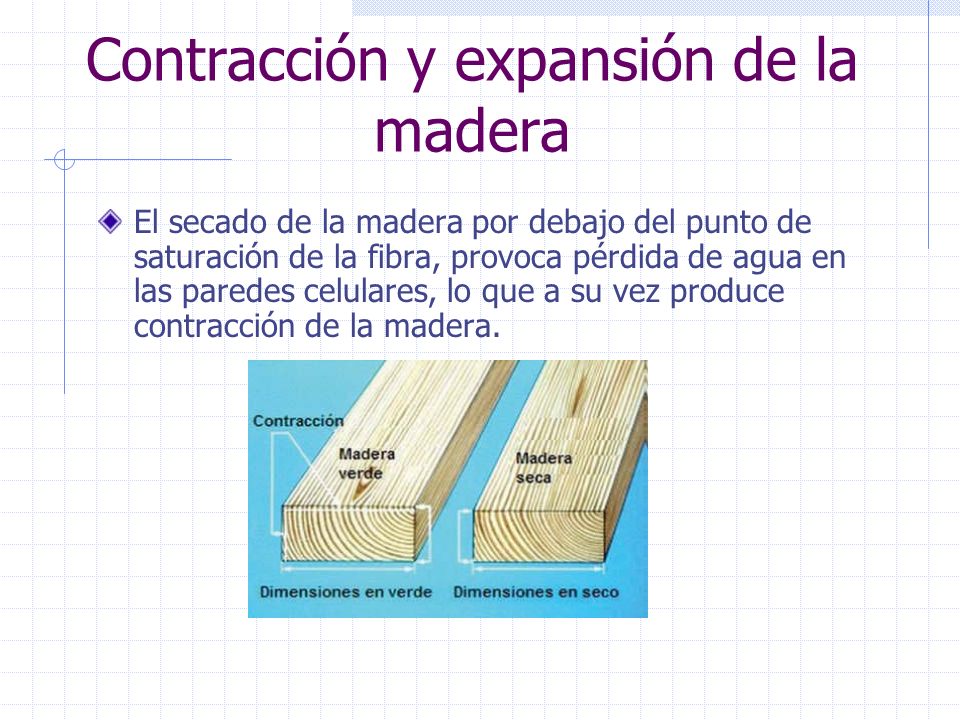

6 Contracción y expansión de la madera
El secado de la madera por debajo del punto de saturación de la fibra, provoca pérdida de agua en las paredes celulares, lo que a su vez produce contracción de la madera.

7 Tipos de madera según su trabajo
Carpintería de armar: tiene por función la construcción de elementos estructurales de la edificación. Carpintería de taller: tiene como finalidad la construcción de elementos secundarios, de acondicionamiento y acabado de obras, como puertas, ventanas…

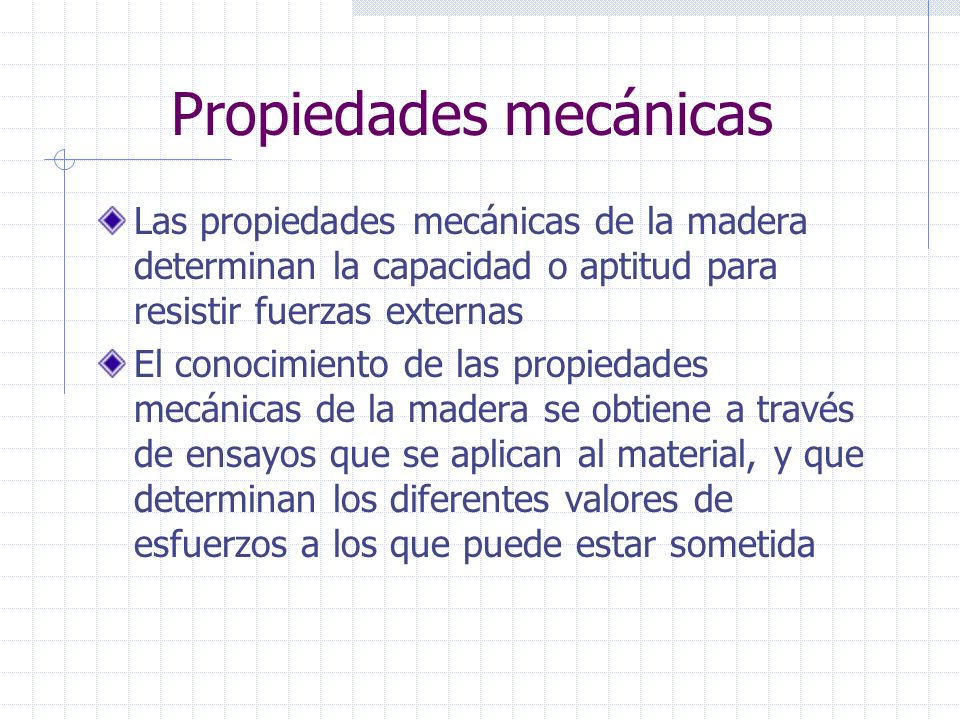

8 Propiedades mecánicas
Las propiedades mecánicas de la madera determinan la capacidad o aptitud para resistir fuerzas externas El conocimiento de las propiedades mecánicas de la madera se obtiene a través de ensayos que se aplican al material, y que determinan los diferentes valores de esfuerzos a los que puede estar sometida

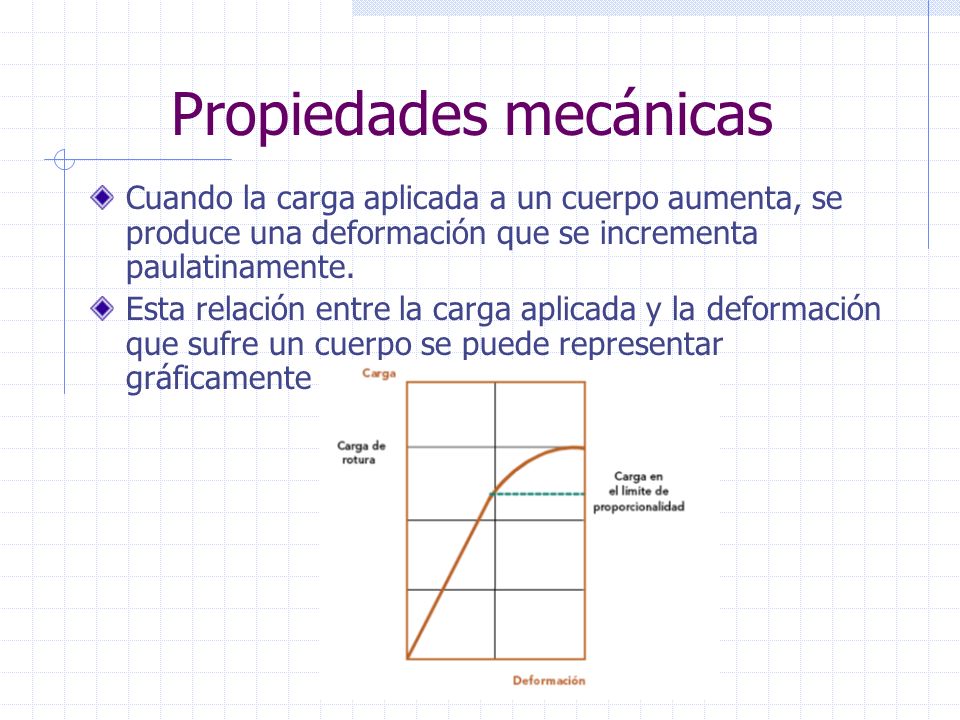

9 Propiedades mecánicas
Cuando la carga aplicada a un cuerpo aumenta, se produce una deformación que se incrementa paulatinamente. Esta relación entre la carga aplicada y la deformación que sufre un cuerpo se puede representar gráficamente

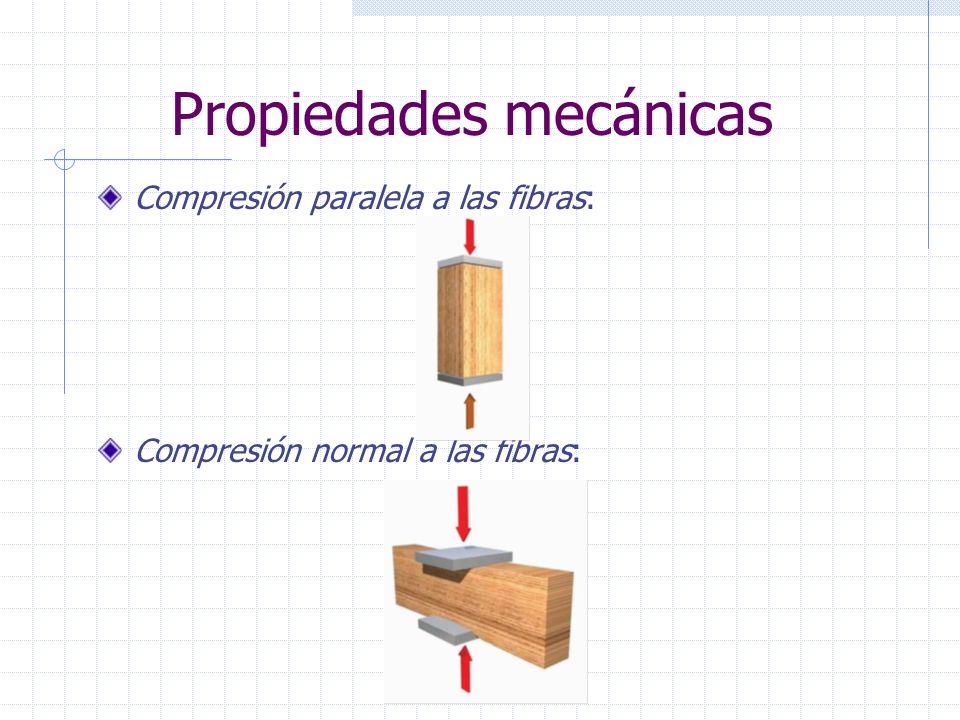

10 Propiedades mecánicas
Compresión paralela a las fibras: Compresión normal a las fibras:

11 Propiedades mecánicas

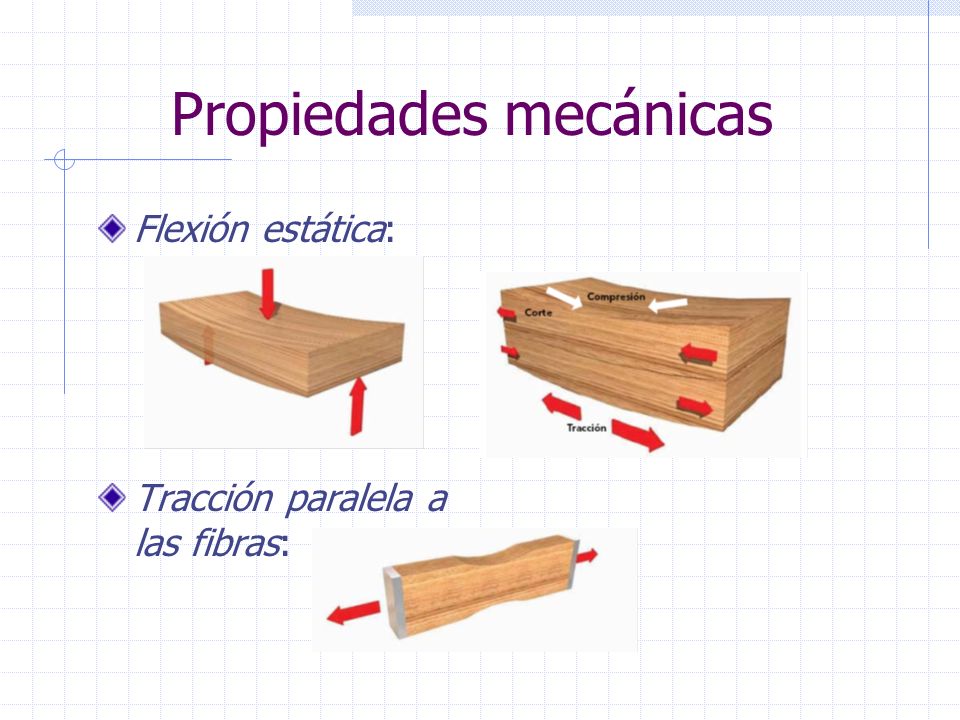

Flexión estática: Tracción paralela a las fibras:

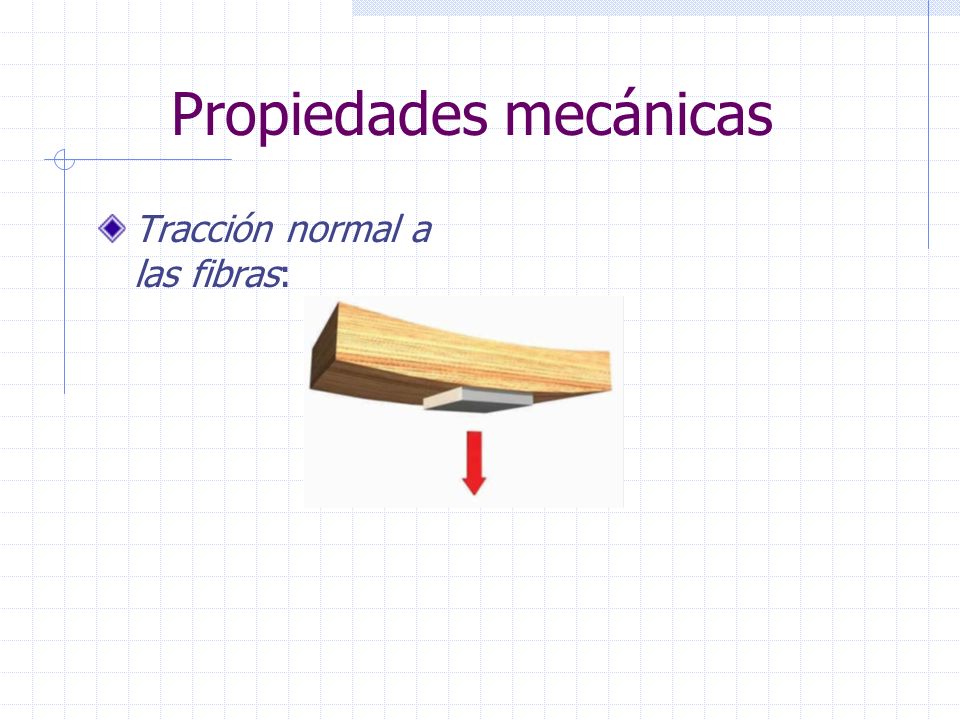

12 Propiedades mecánicas
Tracción normal a las fibras:

13 EL MATERIAL EN LA CONSTRUCCIÓN DE LAS ESTRUCTURAS
En la construcción de viviendas la madera puede tener tres categorías de uso: Madera de uso definitivo Madera de uso transitorio Madera de uso auxiliar

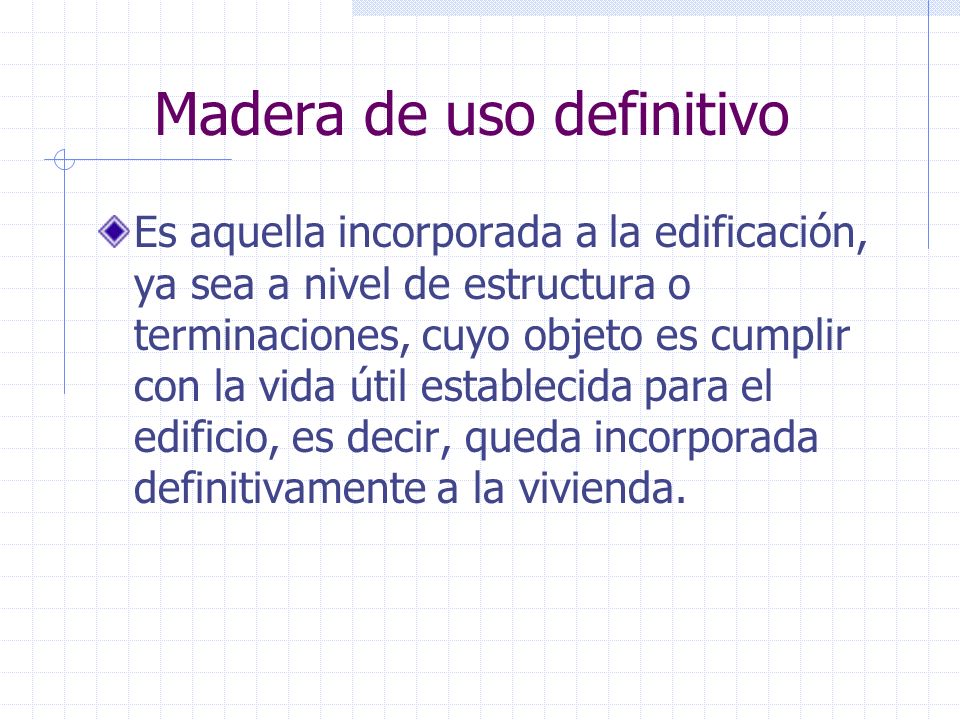

14 Madera de uso definitivo
Es aquella incorporada a la edificación, ya sea a nivel de estructura o terminaciones, cuyo objeto es cumplir con la vida útil establecida para el edificio, es decir, queda incorporada definitivamente a la vivienda.

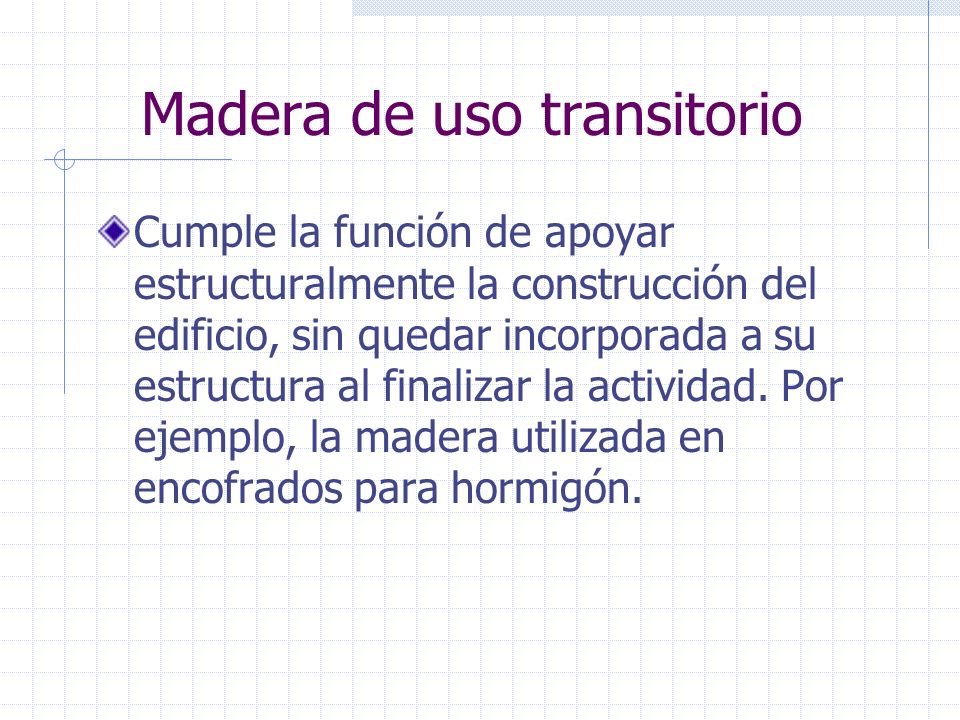

15 Madera de uso transitorio
Cumple la función de apoyar estructuralmente la construcción del edificio, sin quedar incorporada a su estructura al finalizar la actividad. Por ejemplo, la madera utilizada en encofrados para hormigón.

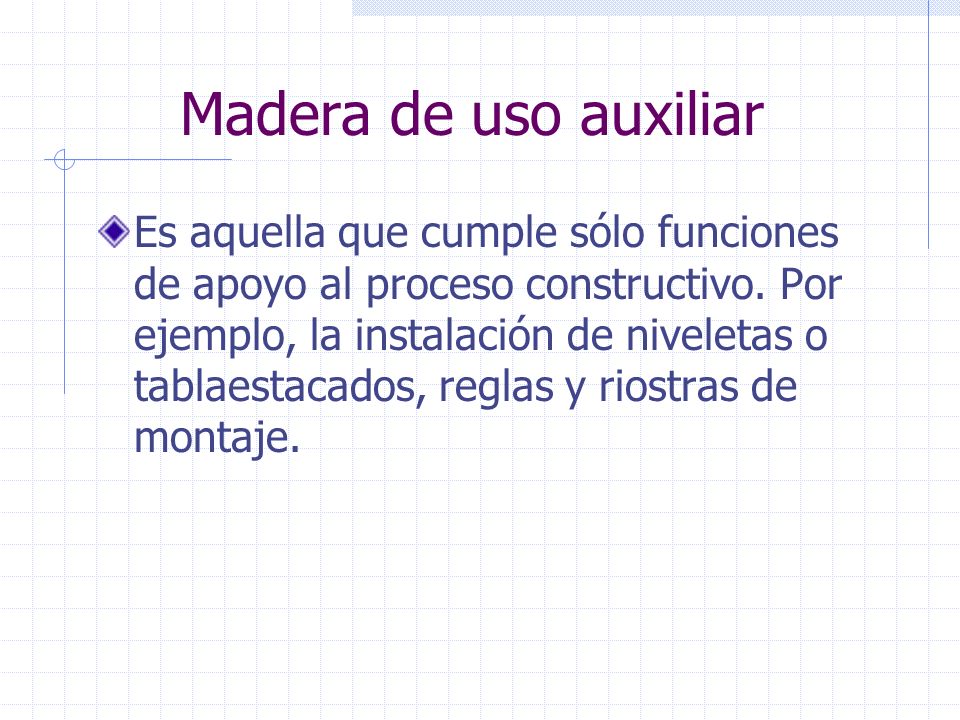

16 Madera de uso auxiliar Es aquella que cumple sólo funciones de apoyo al proceso constructivo. Por ejemplo, la instalación de niveletas o tablaestacados, reglas y riostras de montaje.

17 MADERAS COMERCIALES Pueden clasificarse en cuatro grandes grupos:
Madera aserrada y cepillada Molduras de madera Maderas reconstituidas Maderas laminadas

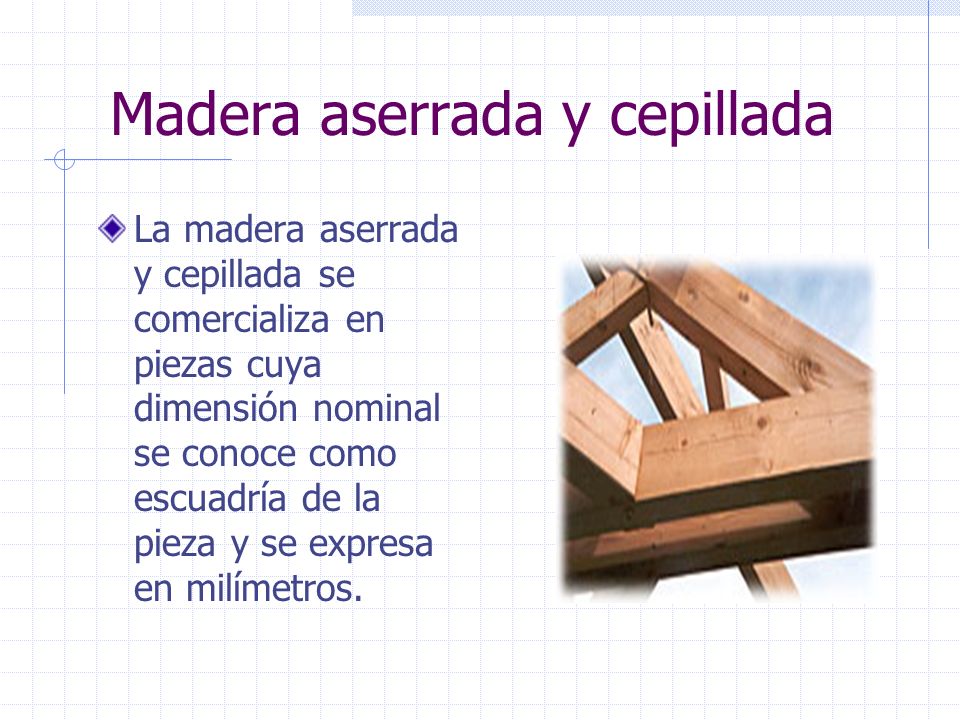

18 Madera aserrada y cepillada
La madera aserrada y cepillada se comercializa en piezas cuya dimensión nominal se conoce como escuadría de la pieza y se expresa en milímetros.

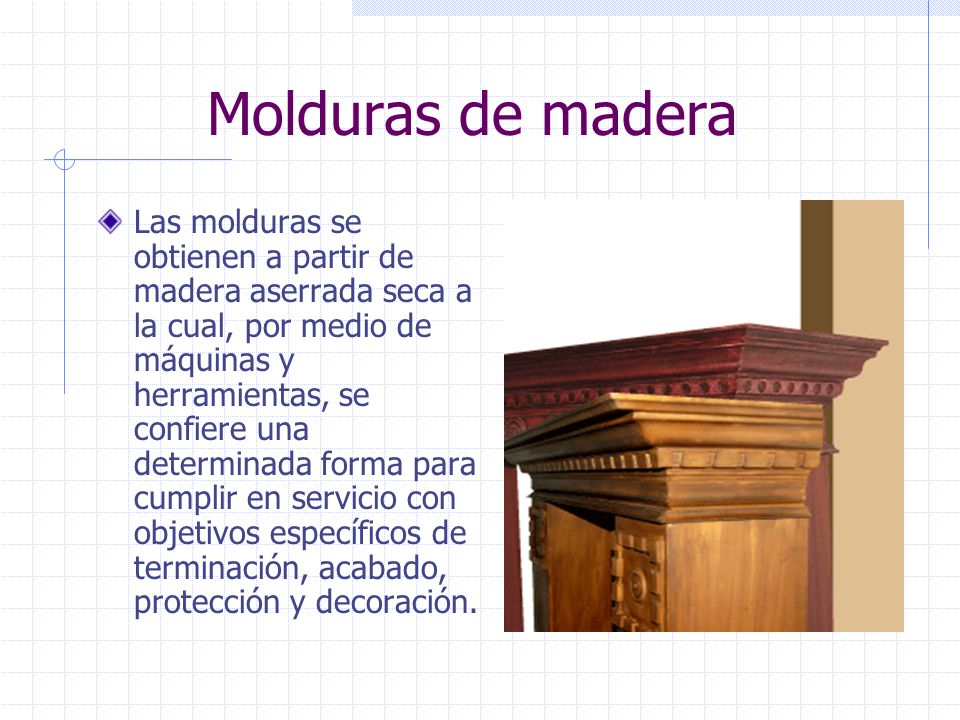

19 Molduras de madera Las molduras se obtienen a partir de madera aserrada seca a la cual, por medio de máquinas y herramientas, se confiere una determinada forma para cumplir en servicio con objetivos específicos de terminación, acabado, protección y decoración.

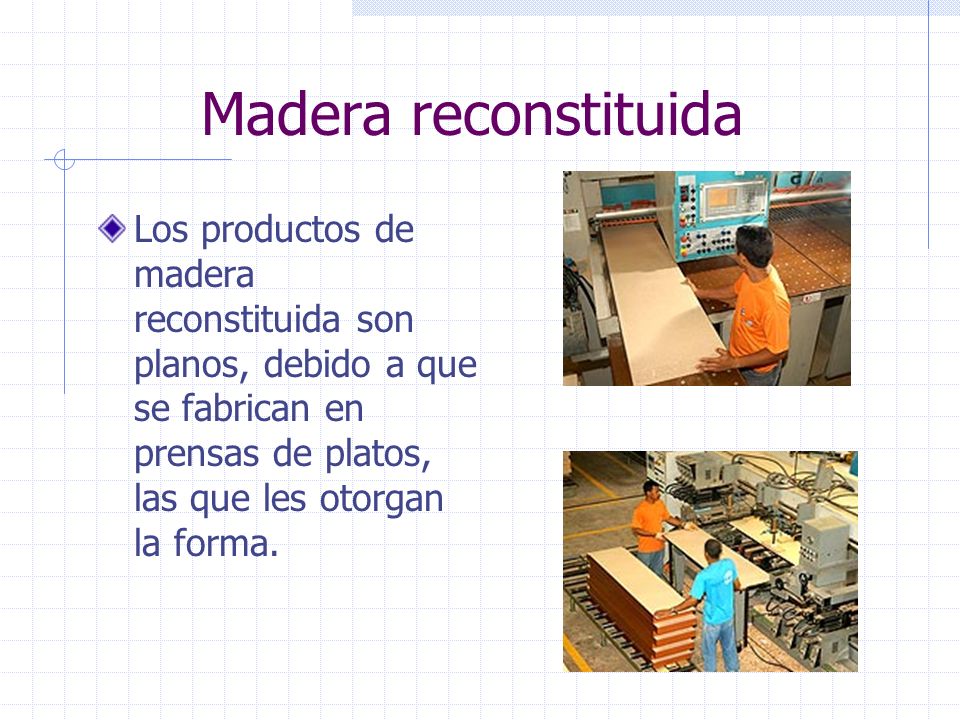

20 Madera reconstituida Los productos de madera reconstituida son planos, debido a que se fabrican en prensas de platos, las que les otorgan la forma.

21 Maderas laminadas Su campo de aplicación mas característico son las grandes luces y los edificios de uso público. Las posibilidades del material desde el punto de vista arquitectónico son grandes. Existe una tendencia hacia el empleo de tipos estructurales o de sistemas de unión que se repiten con frecuencia.

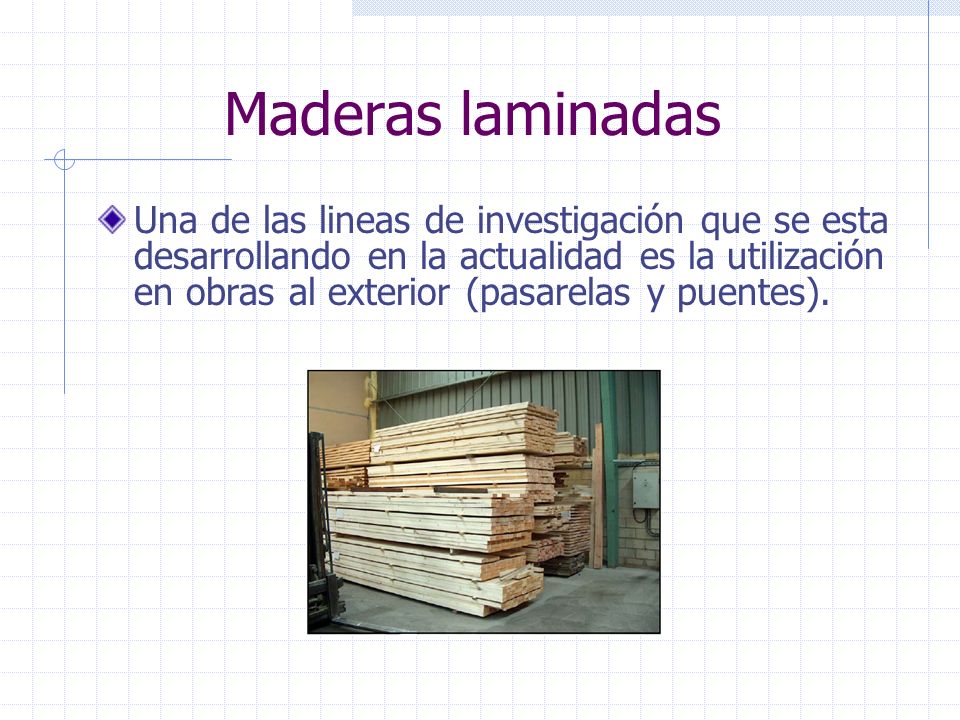

22 Maderas laminadas Una de las lineas de investigación que se esta desarrollando en la actualidad es la utilización en obras al exterior (pasarelas y puentes).

23 Maderas laminadas La madera es competitiva y puede trabajar conjuntamente con el hormigón en sus opciones mixtas.

24 Tableros derivados de la madera
El tablero derivado de la madera tiene como objetivo principal constituir un elemento constructivo para el relleno y cerramiento de superficies, con propiedades físicas y mecánicas muy parecidas en cualquier dirección del plano del tablero.

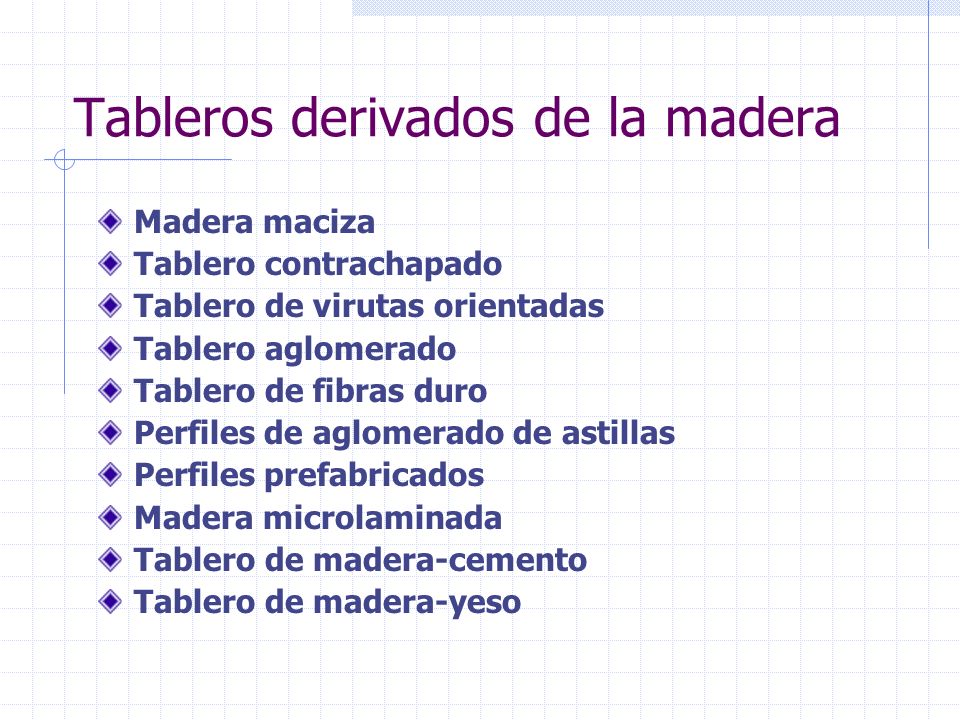

25 Tableros derivados de la madera
Madera maciza Tablero contrachapado Tablero de virutas orientadas Tablero aglomerado Tablero de fibras duro Perfiles de aglomerado de astillas Perfiles prefabricados Madera microlaminada Tablero de madera-cemento Tablero de madera-yeso

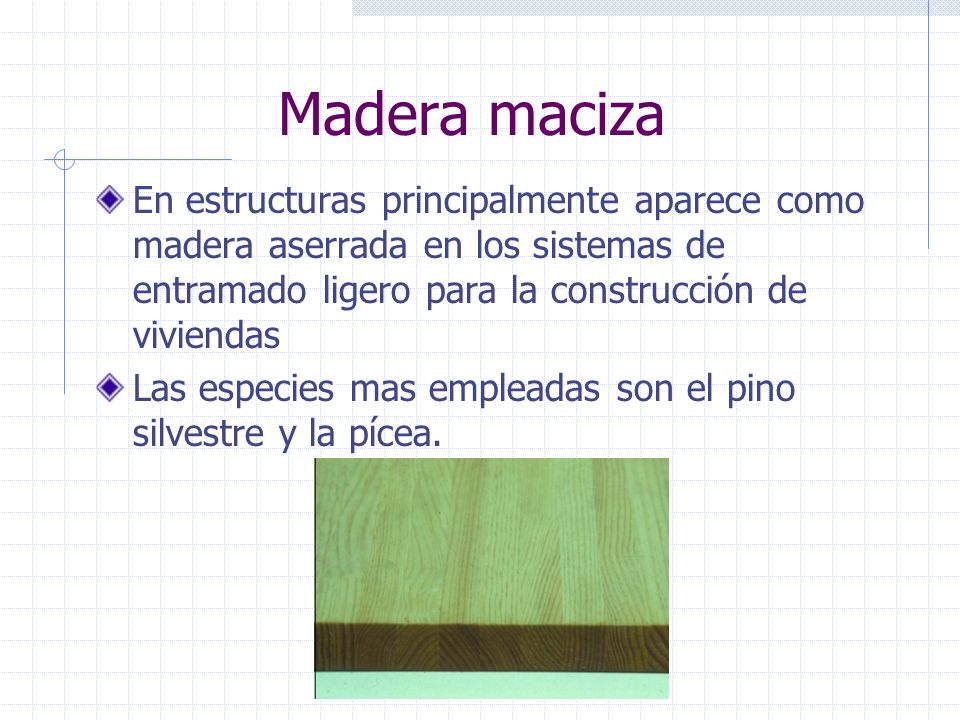

26 Madera maciza En estructuras principalmente aparece como madera aserrada en los sistemas de entramado ligero para la construcción de viviendas Las especies mas empleadas son el pino silvestre y la pícea.

27 Tablero contrachapado
Tablero formado por un numero impar de chapas encoladas, dispuestas simétricamente y de manera que la dirección de la fibra de una chapa sea perpendicular a la siguiente. Se utiliza como portante y de arriostramiento en elementos superficiales para muros, forjados y cubiertas.

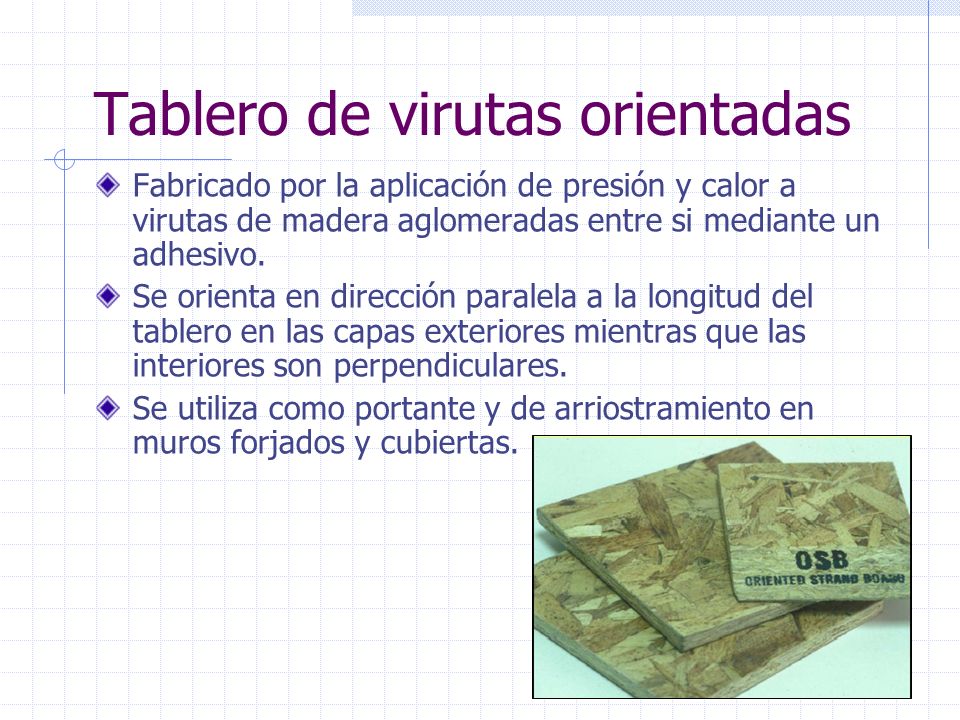

28 Tablero de virutas orientadas
Fabricado por la aplicación de presión y calor a virutas de madera aglomeradas entre si mediante un adhesivo. Se orienta en dirección paralela a la longitud del tablero en las capas exteriores mientras que las interiores son perpendiculares. Se utiliza como portante y de arriostramiento en muros forjados y cubiertas.

29 Tablero aglomerado Formado por la aplicación de presión y calor sobre partículas de madera y otros materiales lingocelulósicos mezclados con resinas sintéticas. Lo ideal es que las partículas queden paralelas al plano de superficie. Se emplea con capacidad portante en forma de revestimiento de muros, forjados y cubiertas.

30 Tablero de fibras duro Fabricados a partir de fibras húmedas a gran presión y elevada temperatura, empleando las resinas naturales contenidas en las mismas. Se utiliza como portante y de arriostramiento en muros, falsos techos y forjados pero no en forjados y paneles de cubiertas. Tambien como alma en viguetas prefabricadas.

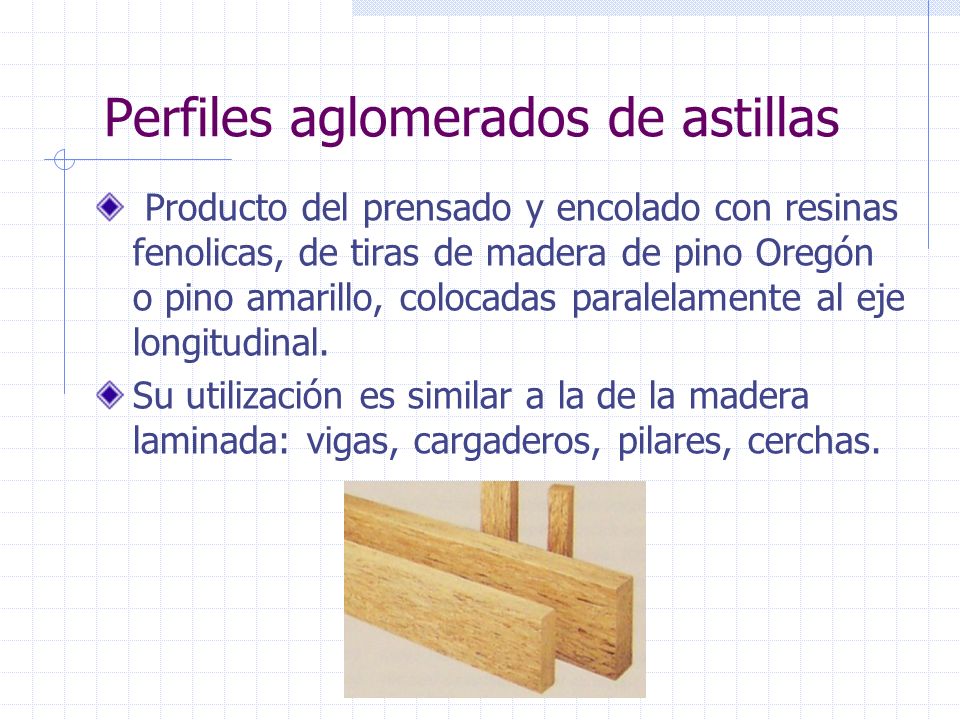

31 Perfiles aglomerados de astillas
Producto del prensado y encolado con resinas fenolicas, de tiras de madera de pino Oregón o pino amarillo, colocadas paralelamente al eje longitudinal. Su utilización es similar a la de la madera laminada: vigas, cargaderos, pilares, cerchas.

32 Perfiles prefabricados
Productos estructurales, generalmente con sección en doble T, aunque también pueden ser en cajón. Las cabezas son de madera aserrada, laminada o microlaminada y el alma tablero de fibras duro, de virutas orientadas, de contrachapado o de metal. Se utiliza como viguetas y en algunos casos como montantes.

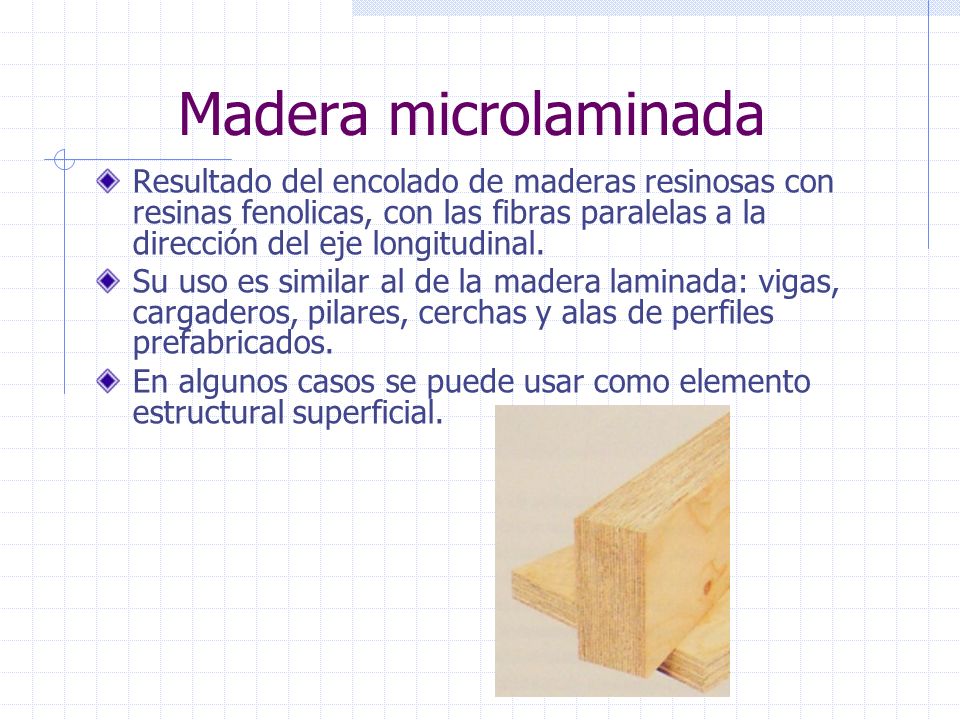

33 Madera microlaminada Resultado del encolado de maderas resinosas con resinas fenolicas, con las fibras paralelas a la dirección del eje longitudinal. Su uso es similar al de la madera laminada: vigas, cargaderos, pilares, cerchas y alas de perfiles prefabricados. En algunos casos se puede usar como elemento estructural superficial.

34 Tablero de madera-cemento
Combinación de cemento Pórtland y partículas de madera, que actúan como un armado, sometida a una elevada presión. Se emplea para revestir elementos superficiales de madera.

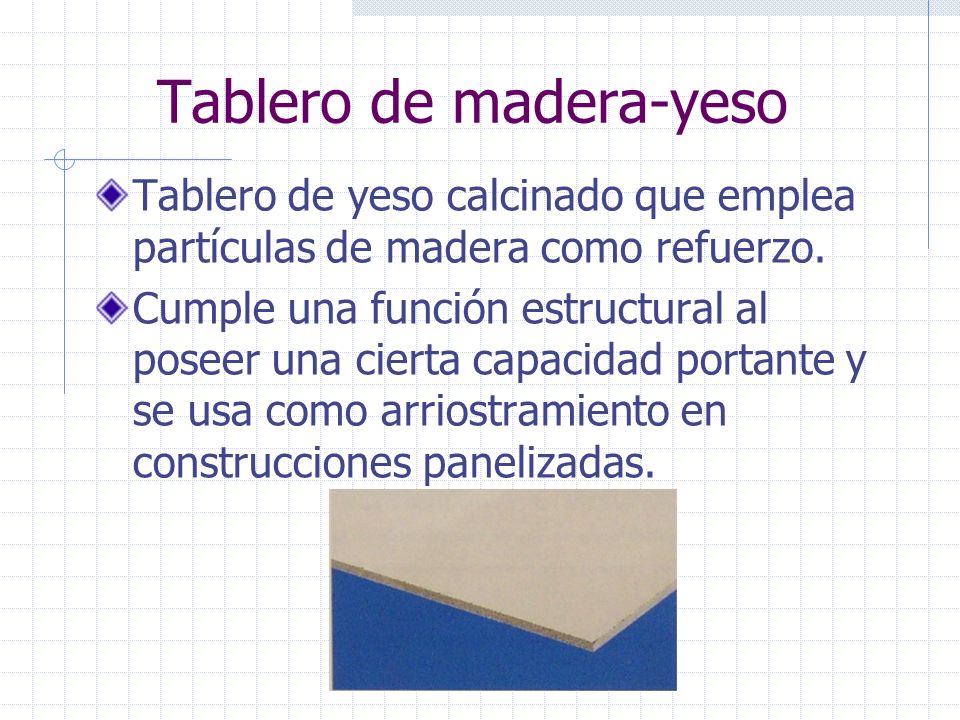

35 Tablero de madera-yeso
Tablero de yeso calcinado que emplea partículas de madera como refuerzo. Cumple una función estructural al poseer una cierta capacidad portante y se usa como arriostramiento en construcciones panelizadas.

36 Fabricantes Tableros de madera maciza de una a tres capas: HOCOHOLZ HOFSTETTER & CO., HOLZINDUSTRIE GMBH. Vigas trianguladas: DISTRIBUTION OPEN JOIST 2000 INC. Sistemas para forjados y cubiertas alveolares: LIGNATUR AG Elementos de madera laminada en varios formatos: THE NORTHERN PULP CO. S. A. Estructuras en madera laminada: LANIK INGENIEROS, S. A. Prefabricados estructurales en madera laminada: MARQUISA (MADERA Y ARQUITECTURA S.A.) Estructuras espaciales bioestruct: HOLTZA S.A. EMLE Forjados macizos de madera laminada: HÜTTEMANN HOLZ GMBH & CO. KG Tableros y paneles aislantes estructurales de virutas orientadas: STRUCTURAL BOARD ASSOCIATION Tablero ignífugo de madera-cemento duripanel: ETERNIT AKTIENGESELLCHAFT Tablero contrachapado y perfiles en doble T con alma de tablero de fibras o de OSB: FINNFOREST IBERICA S.L.
