1 LOS ATRIBUTOS TOPOGRÁFICOS DE LAS CUENCAS HIDROGRÁFICAS
REPÚBLICA BOLIVARINA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACION SUPERIOR I.U.P SANTIAGO MARIÑO EXTENSION :PUERTO ORDAZ LOS ATRIBUTOS TOPOGRÁFICOS DE LAS CUENCAS HIDROGRÁFICAS Profesora ENID MORENO Bachiller GUSDELYS MARCANO CUIDAD GUAYANA, JUNIO DEL 2014

2 LA CUENCA AREA DE DRENAJE DE UNA CUENCA
Una cuenca tiene su superficie perfectamente definida por su contorno y viene a ser el área drenada comprendida desde la línea de división de las aguas hasta el punto convenido (estación de aforos, desembocadura etc.). Para la determinación del área de la cuenca es necesario previamente delimitar la cuenca, trazando la línea divisoria.

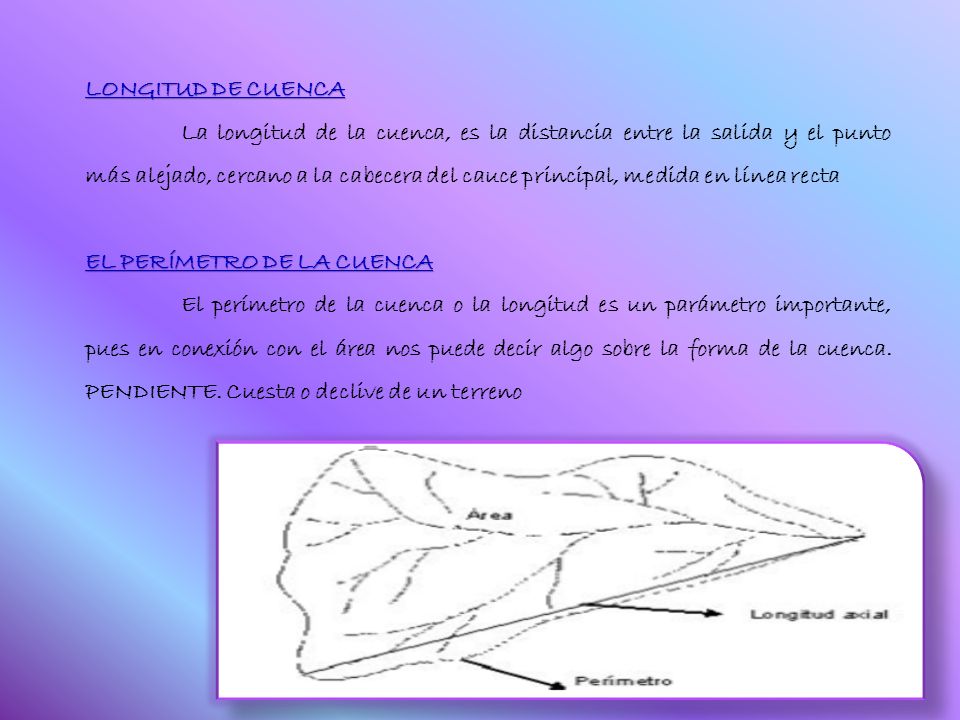

3 LONGITUD DE CUENCA La longitud de la cuenca, es la distancia entre la salida y el punto más alejado, cercano a la cabecera del cauce principal, medida en línea recta EL PERÍMETRO DE LA CUENCA El perímetro de la cuenca o la longitud es un parámetro importante, pues en conexión con el área nos puede decir algo sobre la forma de la cuenca. PENDIENTE. Cuesta o declive de un terreno

4 FORMA DE LA CUENCA DESNIVEL DE LA CUENCA

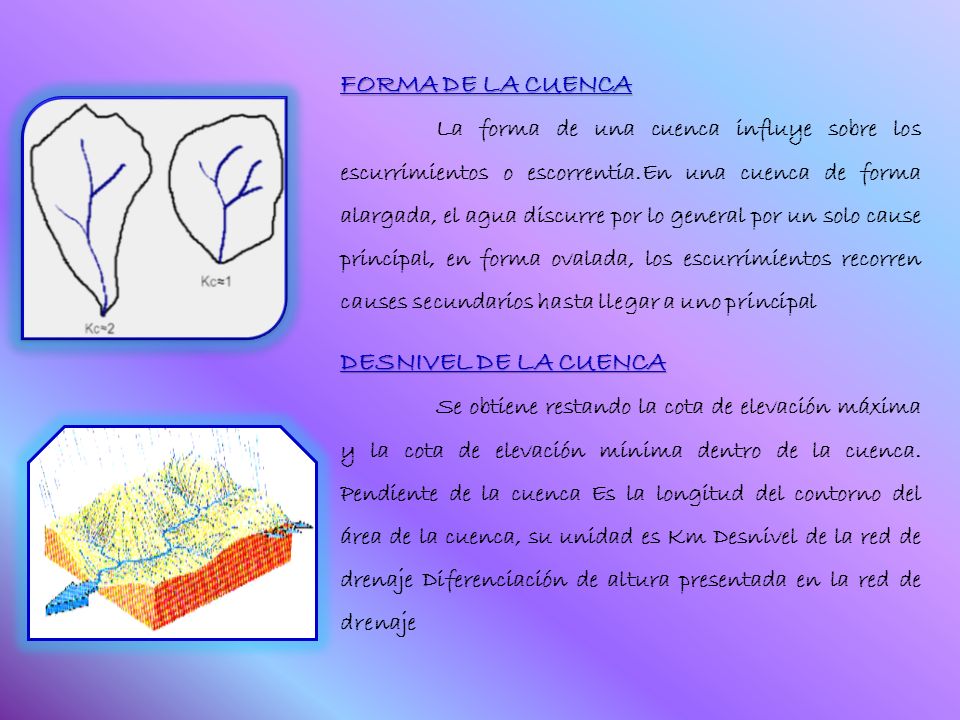

La forma de una cuenca influye sobre los escurrimientos o escorrentia.En una cuenca de forma alargada, el agua discurre por lo general por un solo cause principal, en forma ovalada, los escurrimientos recorren causes secundarios hasta llegar a uno principal DESNIVEL DE LA CUENCA Se obtiene restando la cota de elevación máxima y la cota de elevación mínima dentro de la cuenca. Pendiente de la cuenca Es la longitud del contorno del área de la cuenca, su unidad es Km Desnivel de la red de drenaje Diferenciación de altura presentada en la red de drenaje

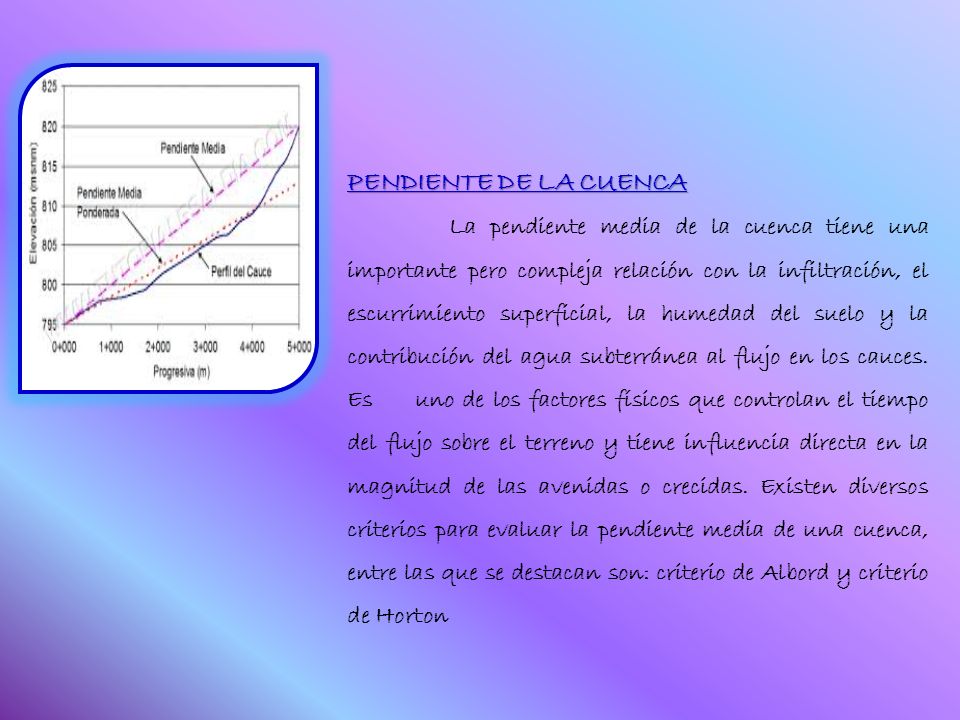

5 PENDIENTE DE LA CUENCA La pendiente media de la cuenca tiene una importante pero compleja relación con la infiltración, el escurrimiento superficial, la humedad del suelo y la contribución del agua subterránea al flujo en los cauces. Es uno de los factores físicos que controlan el tiempo del flujo sobre el terreno y tiene influencia directa en la magnitud de las avenidas o crecidas. Existen diversos criterios para evaluar la pendiente media de una cuenca, entre las que se destacan son: criterio de Albord y criterio de Horton

6 ÁREA QUE VIERTE A LOS CAUCES
La red de drenaje ÁREA QUE VIERTE A LOS CAUCES La densidad de drenaje es un indicador de la respuesta de la cuenca ante un aguacero, y, por tanto, condiciona la forma del hidrograma resultante en el desagüe de la cuenca LA DENSIDAD DE DRENAJE Es el flujo en el cauce frente al flujo en ladera, lo que se traduce en un menor tiempo de respuesta de la cuenca y, por tanto, un menor tiempo al pico del hidrograma. Se define como la relación entre las área promedio que drenan a cauces de órdenes sucesivos

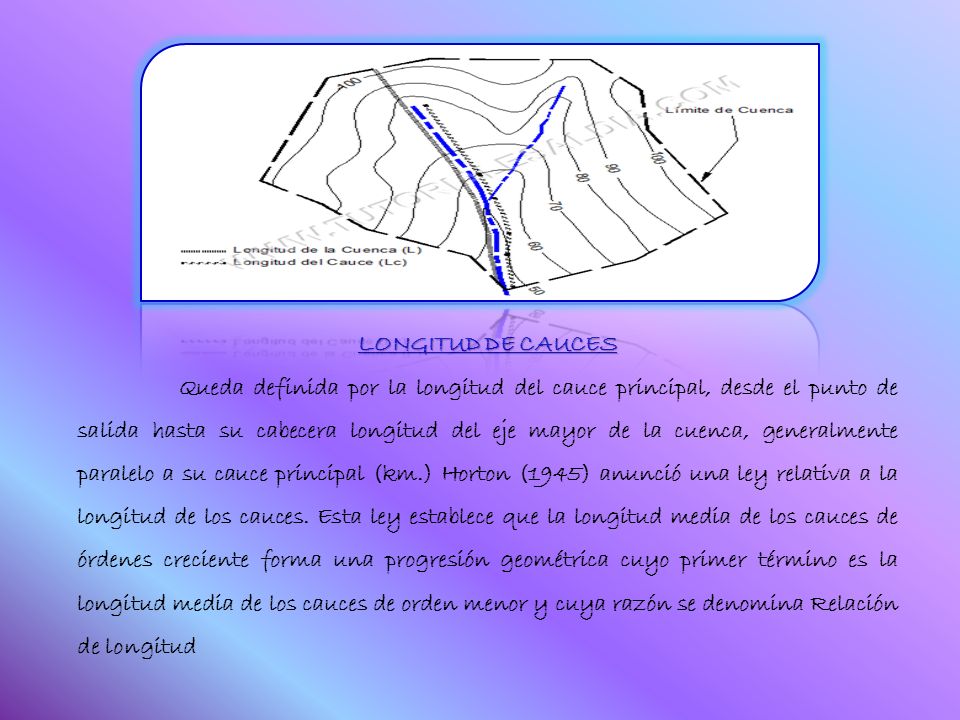

7 LONGITUD DE CAUCES Queda definida por la longitud del cauce principal, desde el punto de salida hasta su cabecera longitud del eje mayor de la cuenca, generalmente paralelo a su cauce principal (km.) Horton (1945) anunció una ley relativa a la longitud de los cauces. Esta ley establece que la longitud media de los cauces de órdenes creciente forma una progresión geométrica cuyo primer término es la longitud media de los cauces de orden menor y cuya razón se denomina Relación de longitud

8 FORMA DE LA RED DE DRENAJE

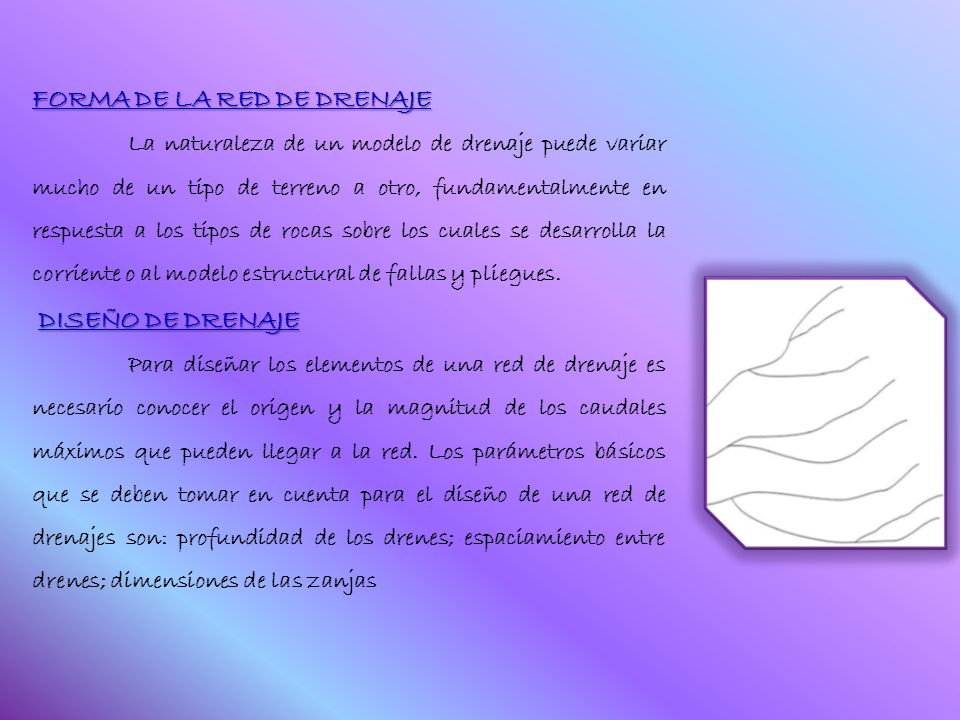

La naturaleza de un modelo de drenaje puede variar mucho de un tipo de terreno a otro, fundamentalmente en respuesta a los tipos de rocas sobre los cuales se desarrolla la corriente o al modelo estructural de fallas y pliegues.  DISEÑO DE DRENAJE Para diseñar los elementos de una red de drenaje es necesario conocer el origen y la magnitud de los caudales máximos que pueden llegar a la red. Los parámetros básicos que se deben tomar en cuenta para el diseño de una red de drenajes son: profundidad de los drenes; espaciamiento entre drenes; dimensiones de las zanjas

9 DESNIVEL DE LA RED DE DRENAJE

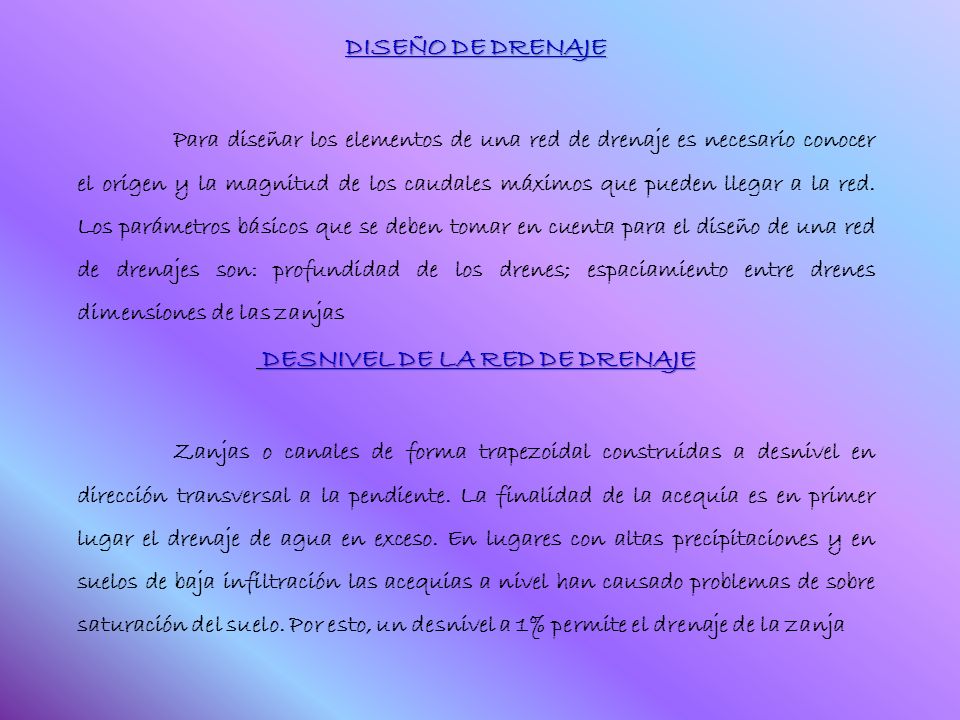

DISEÑO DE DRENAJE Para diseñar los elementos de una red de drenaje es necesario conocer el origen y la magnitud de los caudales máximos que pueden llegar a la red. Los parámetros básicos que se deben tomar en cuenta para el diseño de una red de drenajes son: profundidad de los drenes; espaciamiento entre drenes dimensiones de las zanjas DESNIVEL DE LA RED DE DRENAJE Zanjas o canales de forma trapezoidal construidas a desnivel en dirección transversal a la pendiente. La finalidad de la acequia es en primer lugar el drenaje de agua en exceso. En lugares con altas precipitaciones y en suelos de baja infiltración las acequias a nivel han causado problemas de sobre saturación del suelo. Por esto, un desnivel a 1% permite el drenaje de la zanja

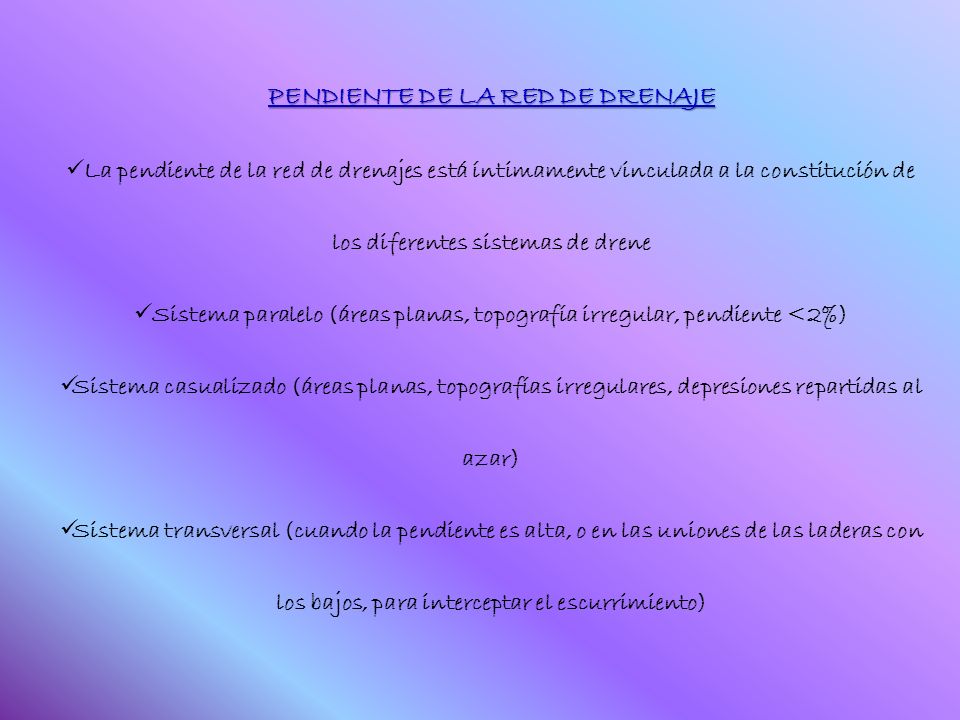

10 PENDIENTE DE LA RED DE DRENAJE
La pendiente de la red de drenajes está íntimamente vinculada a la constitución de los diferentes sistemas de drene Sistema paralelo (áreas planas, topografía irregular, pendiente <2%) Sistema casualizado (áreas planas, topografías irregulares, depresiones repartidas al azar) Sistema transversal (cuando la pendiente es alta, o en las uniones de las laderas con los bajos, para interceptar el escurrimiento)

11 TRAMO DE RIO AREA DEL TRAMO
La variación del área se da porque el caudal del río aumenta aguas abajo, a medida que se van recogiendo las aguas de la cuenca de drenaje y los aportes de las cuencas de otros ríos que se unen a él como afluentes. LONGITUD DEL TRAMO La longitud de un río es realmente difícil de determinar y, por ello, las medidas de muchos ríos son sólo aproximaciones. La longitud depende de tres factores: Identificación de la fuente, Identificación de la boca o desembocadura, Medición de la longitud entre la fuente y la boca.

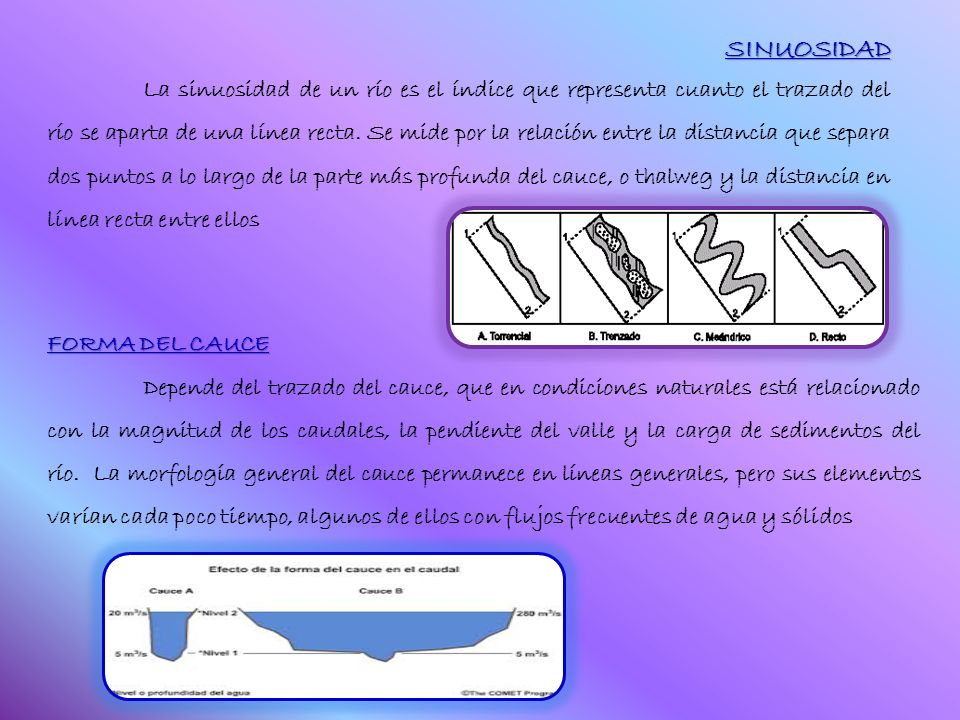

12 SINUOSIDAD La sinuosidad de un río es el índice que representa cuanto el trazado del río se aparta de una línea recta. Se mide por la relación entre la distancia que separa dos puntos a lo largo de la parte más profunda del cauce, o thalweg y la distancia en línea recta entre ellos FORMA DEL CAUCE Depende del trazado del cauce, que en condiciones naturales está relacionado con la magnitud de los caudales, la pendiente del valle y la carga de sedimentos del río.  La morfología general del cauce permanece en líneas generales, pero sus elementos varían cada poco tiempo, algunos de ellos con flujos frecuentes de agua y sólidos

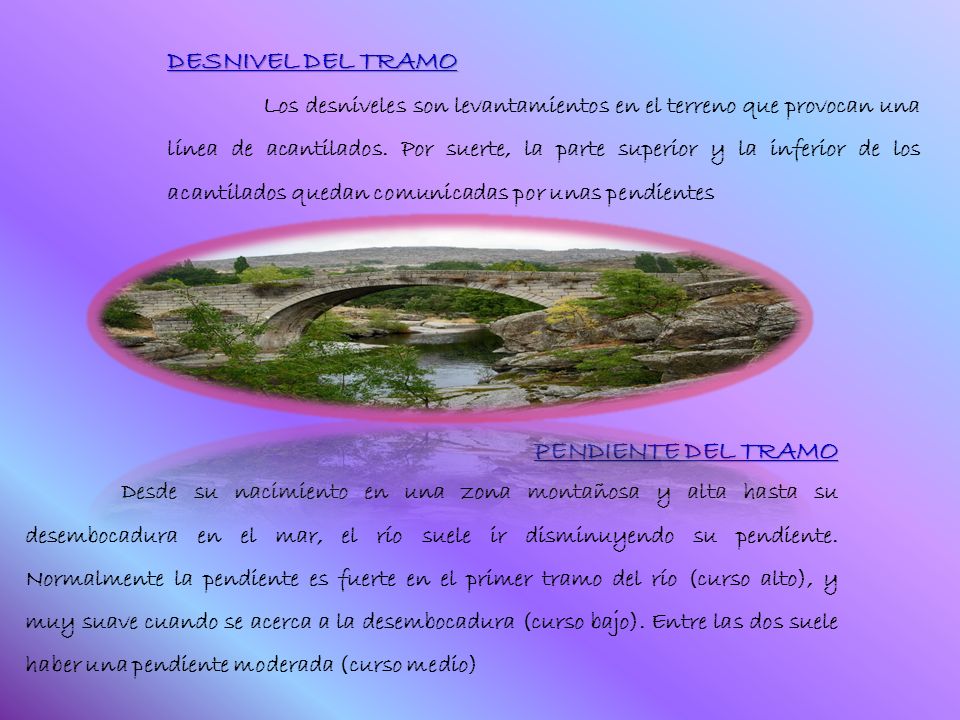

13 DESNIVEL DEL TRAMO PENDIENTE DEL TRAMO
DESNIVEL DEL TRAMO Los desniveles son levantamientos en el terreno que provocan una línea de acantilados. Por suerte, la parte superior y la inferior de los acantilados quedan comunicadas por unas pendientes PENDIENTE DEL TRAMO Desde su nacimiento en una zona montañosa y alta hasta su desembocadura en el mar, el río suele ir disminuyendo su pendiente. Normalmente la pendiente es fuerte en el primer tramo del río (curso alto), y muy suave cuando se acerca a la desembocadura (curso bajo). Entre las dos suele haber una pendiente moderada (curso medio)

14 SECCIÓN TRANSVERSAL DEL CAUCE
Superficie de la sección transversal del cauce Depende esencialmente del caudal  La anchura se refiere a la conectividad del cauce con el espacio fluvial. Se mantiene operativa con las avenidas e inundaciones Anchura de la sección La anchura se refiere a la conectividad del cauce con el espacio fluvial. Se mantiene operativa con las avenidas e inundaciones

15 Forma de la sección Profundidad

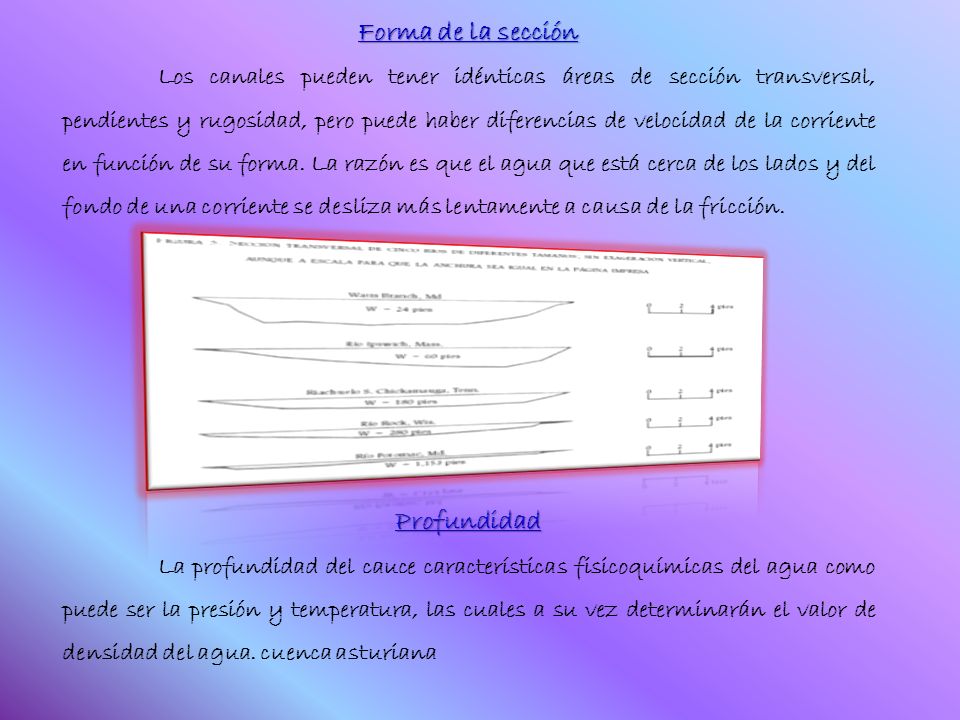

  Los canales pueden tener idénticas áreas de sección transversal, pendientes y rugosidad, pero puede haber diferencias de velocidad de la corriente en función de su forma. La razón es que el agua que está cerca de los lados y del fondo de una corriente se desliza más lentamente a causa de la fricción. Profundidad La profundidad del cauce características fisicoquímicas del agua como puede ser la presión y temperatura, las cuales a su vez determinarán el valor de densidad del agua. cuenca asturiana
