COMENTARIO DE UN HIDROGRAMA

Presentación del tema: "COMENTARIO DE UN HIDROGRAMA"— Transcripción de la presentación:

1 COMENTARIO DE UN HIDROGRAMA
ISAAC BUZO SÁNCHEZ IES EXTREMADURA Montijo (Badajoz) Fuente: wikimedia

2 2º INTERPRETACIÓN Y ANÁLISIS DE LOS DATOS DEL HIDROGRAMA
1º LECTURA DEL GRÁFICO IDENTIFICACIÓN DEL GRÁFICO Y DE SUS ELEMNTOS VISIBLES PROCESO PARA HACER UN COMENTARIO 2º INTERPRETACIÓN Y ANÁLISIS DE LOS DATOS DEL HIDROGRAMA 3º CONCLUSIONES Prof. ISAAC BUZO SÁNCHEZ

3 IDENTIFICACIÓN DEL GRÁFICO Y DE

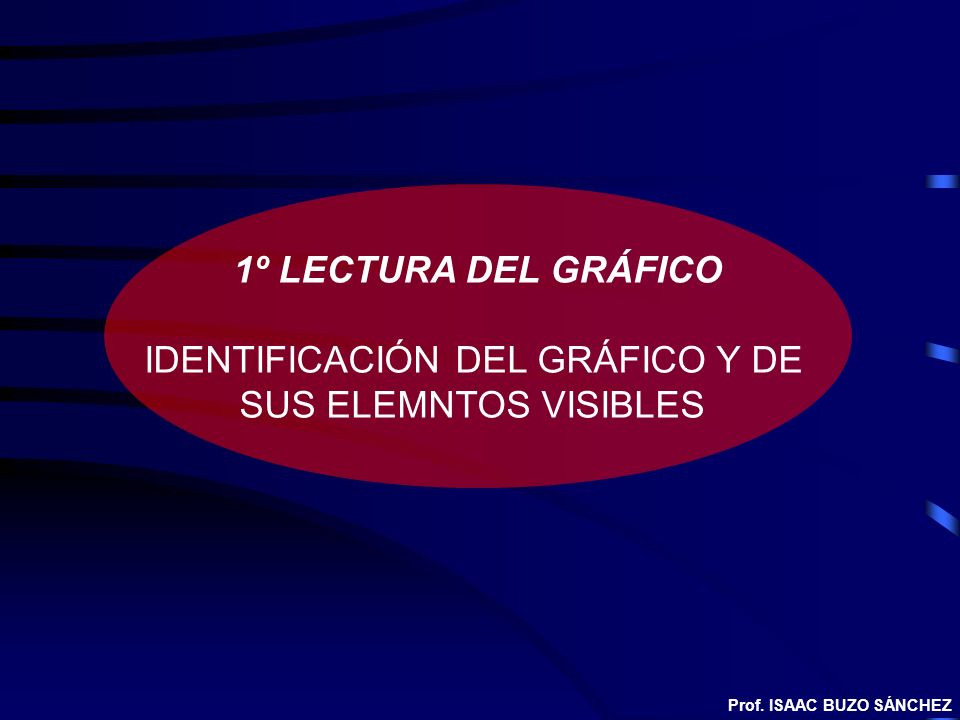

1º LECTURA DEL GRÁFICO IDENTIFICACIÓN DEL GRÁFICO Y DE SUS ELEMNTOS VISIBLES Prof. ISAAC BUZO SÁNCHEZ

4 A. DEFINICIÓN DEL TIPO DE GRÁFICO
Un hidrograma es un gráfico que representa la variación del caudal de la corriente de un río en un punto concreto (estación de aforo) en función del tiempo. El caudal en el eje vertical y la escala temporal en el horizontal. Su uso es útil para analizar el régimen de un río (escala temporal amplia) o las crecidas del río (escala temporal breve). Caudal Escala temporal Prof. ISAAC BUZO SÁNCHEZ

5 A. DEFINICIÓN DEL TIPO DE GRÁFICO
El caudal se puede representar en números absolutos (m3/s) . Este tipo de representación es apta sobre todo para estudios de escalas temporales breves (crecidas momentáneas de un río). O mediante un número relativo denominado “Coeficiente de caudal” que es la relación existente entre el caudal mensual y el caudal anual (también llamado módulo). Este tipo de gráfico es útil para determinar las características medias del río (régimen, alimentación…) y poder comparar unos ríos con otros. CC= Coeficiente de caudal (también representado con K) M= Módulo absoluto (Caudal medio anual) Mr= Módulo relativo Cm = Caudal medio mensual (para cada mes) CC = Cm / M Prof. ISAAC BUZO SÁNCHEZ

6 B. IDENTIFICACIÓN DE LOS ELEMENTOS VISIBLES DEL HIDROGRAMA
Identificación de la estación de aforo (si sabemos en que cuenca se encuentra nos ayudará a identificar las características del río). Si no aparece deberemos deducir su localización. Identificación de los datos numéricos ofrecidos: normalmente aparecerá el Módulo (M=caudal medio anual) y pueden aparecer otro datos. Escala temporal: normalmente si estamos estudiando el régimen de un río aparecerá una escala mensual; si estudiamos crecidas puntuales la escala puede ser diaria, horaria e incluso inferior. Identificación de la forma de representar el caudal (en números absolutos o números relativos). Prof. ISAAC BUZO SÁNCHEZ

7 2º INTERPRETACIÓN Y ANÁLISIS DE LOS DATOS DEL HIDROGRAMA
Prof. ISAAC BUZO SÁNCHEZ

8 INTERPRETACIÓN DE LOS DATOS (Para el gráfico de coeficientes)
El gráfico representa el coeficiente de caudal (CC o K), esto es, la división entre el caudal medio de cada mes (Cm) y el caudal medio anual (M). CC= Cm/M Esto significa que: Si CC = 1: El caudal de ese mes es igual a la media anual. Si CC < 1: El caudal de ese mes es inferior a la media anual. Si CC > 1: El caudal de ese mes es mayor a la media anual. Normalmente el CC no suele ser mayor de 3 (tres veces la media anual), por lo que las gráficas suelen estar escaladas de 0 a 3 (salvo las que presentan grandes crecidas: régimen nival puro) Prof. ISAAC BUZO SÁNCHEZ

9 (Para el gráfico de coeficientes)
B. ANÁLISIS DE LOS DATOS (Para el gráfico de coeficientes) Señalaremos una línea en el CC = 1 y veremos en que meses están por encima de la media de caudal anual y en cuales por debajo. Caudal por encima de la media anual Caudal por debajo de la media anual Prof. ISAAC BUZO SÁNCHEZ

10 (Ambos tipos de gráficos)
B. ANÁLISIS DE LOS DATOS (Ambos tipos de gráficos) Señalaremos tantos los picos máximos y mínimos principales como los secundarios del caudal, identificando los meses (y estaciones) en los que se producen. Pico máximo principal Picos máximos secundarios Pico mínimo secundario Pico mínimo principal Prof. ISAAC BUZO SÁNCHEZ

11 (Ambos tipos de gráficos)
B. ANÁLISIS DE LOS DATOS (Ambos tipos de gráficos) Señalaremos aquellos casos en los que los picos máximos y mínimos sean excesivamente extremos (mayor de 2 o próximo al cero) lo que nos indicará la existencia de crecidas estacionales (máximos) o estiajes. Estos datos nos ayudarán a identificar el tipo de régimen fluvial. Estiaje Crecida Prof. ISAAC BUZO SÁNCHEZ

12 Determinación del régimen Determinación de la zona geográfica
3º CONCLUSIONES: Determinación del régimen Determinación de la zona geográfica Aprovechamiento y regulación Prof. ISAAC BUZO SÁNCHEZ

13 A. RÉGIMEN DEL RÍO A partir de los datos analizados anteriormente deberemos definir el régimen del río al que pertenece la estación de aforo y con ello dar respuesta a las siguientes cuestiones: Las razones de la variabilidad del caudal a lo largo del año. Las razones de los picos máximos y mínimos, tanto principales como secundarios. Las razones por la que se producen las crecidas y estiajes. Prof. ISAAC BUZO SÁNCHEZ

14 A. REGÍMENES FLUVIALES: TIPOS
Régimen fluvial: Variación del caudal de un río a lo largo del año, dependiendo de la distribución de las precipitaciones y de la cantidad de nieve. Otros factores que intervienen son: Temperatura de la cuenca, la evaporación, el relieve, la geología, la vegetación y la acción humana. De acuerdo con ello puede hablarse de: Régimen nival, Régimen pluvial (oceánico, mediterráneo o subtropical) Régimen de transición o mixto (nivo-pluvial o pluvio-nival) Prof. ISAAC BUZO SÁNCHEZ

15 A. REGÍMENES FLUVIALES: TIPOS
Régimen nival: El caudal está determinado por la fusión de la nieve. Máximos en primavera (deshielo) y mínimo en invierno (nieve retenida en las montañas). Localización geográfica: ríos de montaña. Tipos: Nival puro: Ríos de alta montaña. Máximos tardíos (verano). Máximo nival en primavera y verano Mínimos en invierno Prof. ISAAC BUZO SÁNCHEZ

16 A. REGÍMENES FLUVIALES: TIPOS
Régimen mixto: El caudal está determinado tanto por la fusión de la nieve como por aportes pluviales. Tienen un máximo estival (nieve) y otro otoñal (lluvia). Localización geográfica: Ríos de media montaña con máximo principal nival (primavera o inicio del verano) y secundario pluvial (otoño) tipos: Nivo-pluvial (escasez de agua en invierno: retenidas en las montañas) Pluvio-nival (aguas altas en invierno, no se retiene tanta nieve, largo estiaje) Máximo nival primaveral Escasez de agua invernal Máximo secundario pluvial Aguas invernales altas Máximo nival primaveral Máximo secundario pluvial Prof. ISAAC BUZO SÁNCHEZ

17 A. REGÍMENES FLUVIALES: TIPOS
Estiaje Máximo Caudal abundante Régimen pluvial (1): El caudal está determinado en exclusiva por las precipitaciones. Régimen pluvial oceánico. Son los ríos de la vertiente cantábrica. Caudal abundante. Picos máximos invernales. Periodo estival con caudal inferior a media. Régimen pluvial mediterráneo puro. Ríos del levante español. Presentan tres picos máximos (coincidiendo dos de ellos con las precipitaciones de primavera y el otro con las de otoño) y tres mínimos menos acusados (uno corresponde al verano y los otros a periodos intermedios en primavera e invierno). 3 Máximos 3 Mínimos Prof. ISAAC BUZO SÁNCHEZ

18 A. REGÍMENES FLUVIALES: TIPOS
Estiaje Máximo Régimen pluvial (2): Régimen mediterráneo continentalizado. Ríos del interior de la península. Estiaje largo y pronunciado en verano y dos picos correspondientes a las lluvias de otoño y primavera. Régimen pluvial subtropical. Ríos del litoral sur. Caudal escaso e irregular. Estiaje largo (hasta siete meses por debajo de la media). Máximos en el final del invierno. Estiaje Máximo invernal Prof. ISAAC BUZO SÁNCHEZ

19 B. DETERMINACIÓN DE LA ZONA GEOGRÁFICA

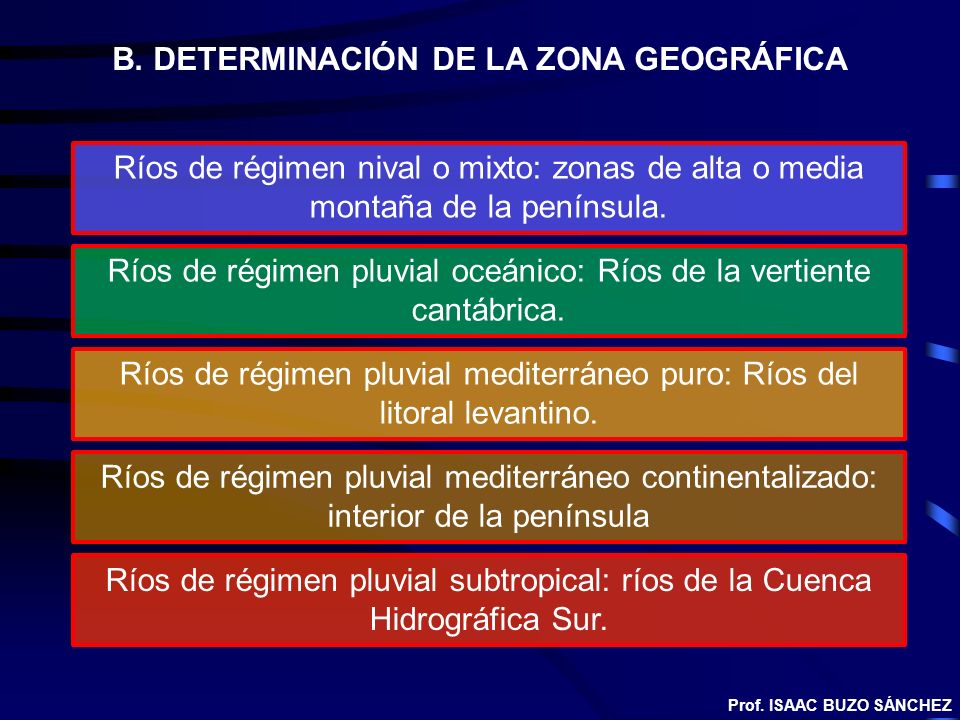

Ríos de régimen nival o mixto: zonas de alta o media montaña de la península. Ríos de régimen pluvial oceánico: Ríos de la vertiente cantábrica. Ríos de régimen pluvial mediterráneo puro: Ríos del litoral levantino. Ríos de régimen pluvial mediterráneo continentalizado: interior de la península Ríos de régimen pluvial subtropical: ríos de la Cuenca Hidrográfica Sur. Prof. ISAAC BUZO SÁNCHEZ

20 C. DETERMINACIÓN DE APROVECHAMIENTOS

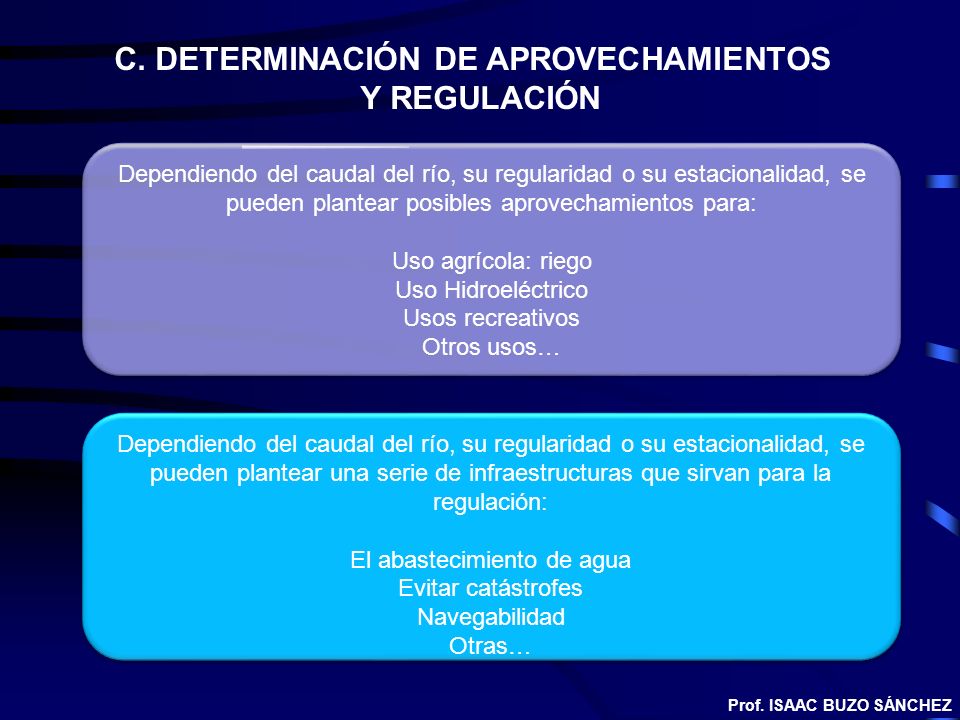

Y REGULACIÓN Dependiendo del caudal del río, su regularidad o su estacionalidad, se pueden plantear posibles aprovechamientos para: Uso agrícola: riego Uso Hidroeléctrico Usos recreativos Otros usos… Dependiendo del caudal del río, su regularidad o su estacionalidad, se pueden plantear una serie de infraestructuras que sirvan para la regulación: El abastecimiento de agua Evitar catástrofes Navegabilidad Otras… Prof. ISAAC BUZO SÁNCHEZ
