1 IAEA International Atomic Energy Agency OIEA Material de Entrenamiento en Protección Radiológica en Radioterapia PROTECCIÓN RADIOLÓGICA EN RADIOTERAPIA Parte 10. Optimización de la Protección en la Radioterapia por haz externo CLASE PRÁCTICA

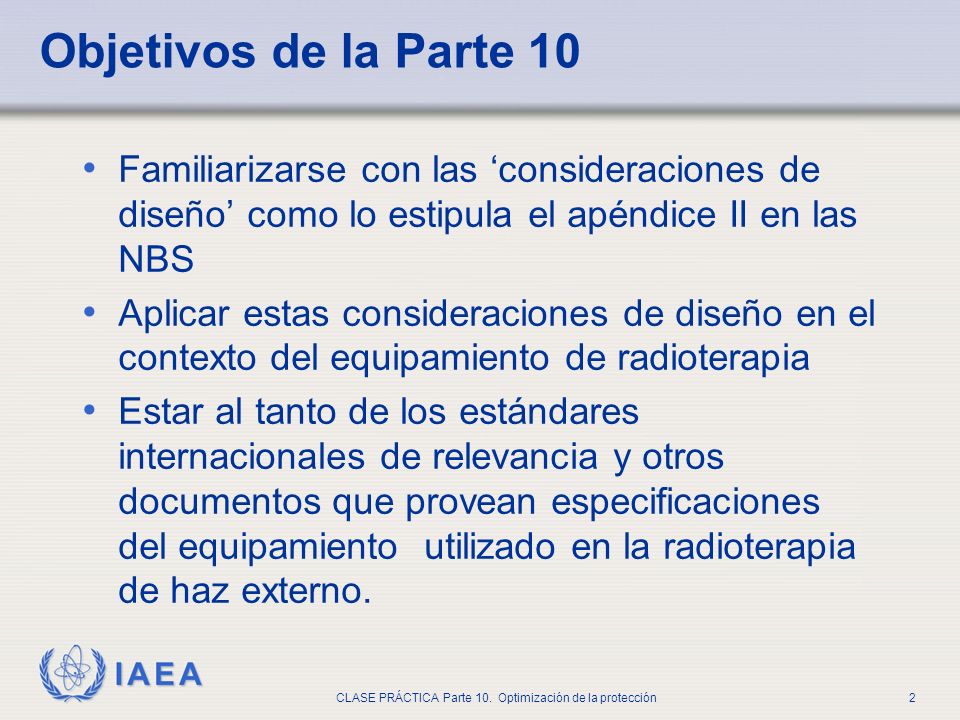

2 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección2 Familiarizarse con las consideraciones de diseño como lo estipula el apéndice II en las NBS Aplicar estas consideraciones de diseño en el contexto del equipamiento de radioterapia Estar al tanto de los estándares internacionales de relevancia y otros documentos que provean especificaciones del equipamiento utilizado en la radioterapia de haz externo. Objetivos de la Parte 10

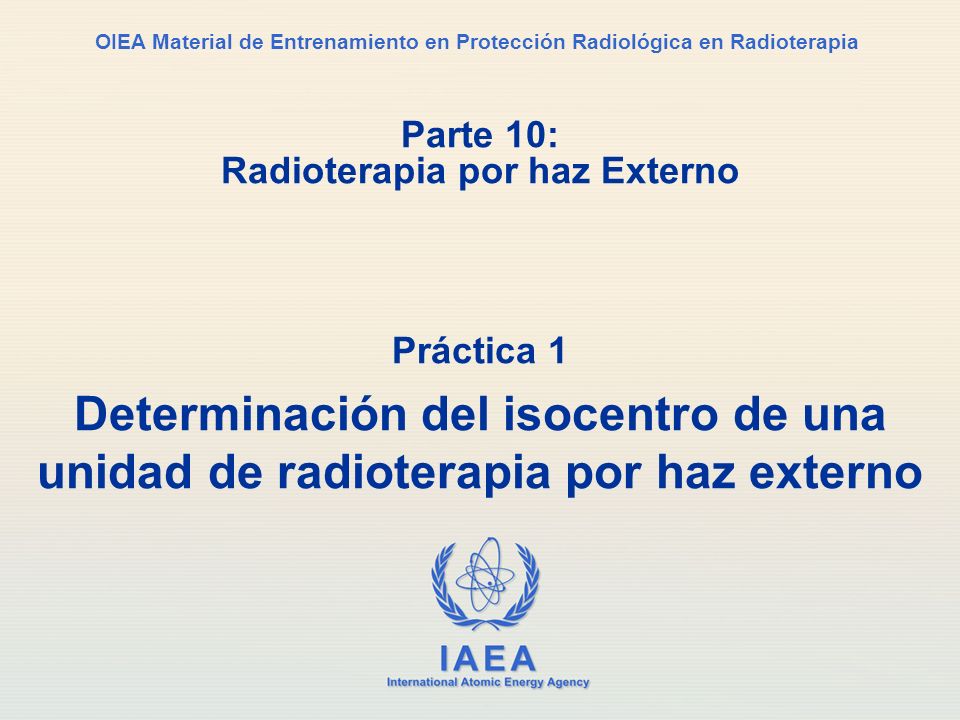

3 IAEA International Atomic Energy Agency OIEA Material de Entrenamiento en Protección Radiológica en Radioterapia Parte 10: Radioterapia por haz Externo Práctica 1 Determinación del isocentro de una unidad de radioterapia por haz externo

4 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección4 Equipamiento de rayo gamma La geometría isocéntrica permite el movimiento de todos los componentes alrededor de un mismo centro colimador brazo camilla

5 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección5 La geometría isocéntrica permite el movimiento de todos los componentes alrededor de un mismo centro Cual de las rotaciones mostradas no es isocéntrica? Equipamiento de rayo gamma colimador brazo camilla

6 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección6 La geometría isocéntrica permite el movimiento de todos los componentes alrededor de un mismo centro Isocentro Equipamiento de rayo gamma colimador brazo camilla Cual de las rotaciones mostradas no es isocéntrica?

7 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección7 Contenido Comprender el concepto de isocentro en la radioterapia por haces externos Ser capaz de determinar el isocentro mecánico para una unidad isocéntrica Ser capaz de confirmar la coincidencia del isocentro mecánico y radiante Interpretación de los resultados

8 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección8 Unidad isocéntrica – Linac – Unidad de Cobalto-60 – Simulador Puntero mecánico Puntero independiente Película radiográfica (pre-empacada) ¿Cuál es el equipamiento mínimo necesario?

9 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección9 Determinación del isocentro Primero, rotación del colimador (determina el eje de rotación) Segundo, rotación del brazo (define un punto en el espacio) Tercero, se confirma el punto con la rotación de la camilla Cortesía Siemens

10 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección10 Puntero mecánico Debe ser calibrado durante la puesta en servicio

11 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección11 Puntero independiente Típicamente esta localizado en la camilla, puede tener diferentes diseños

12 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección12 Rotación del colimador Determinar el eje de rotación Lo mejor es que este cercano a la SAD nominal Puede realizarse con – Puntero mecánico – Campo de luz o retículo – Cualquier cosa que se mueva con el colimador

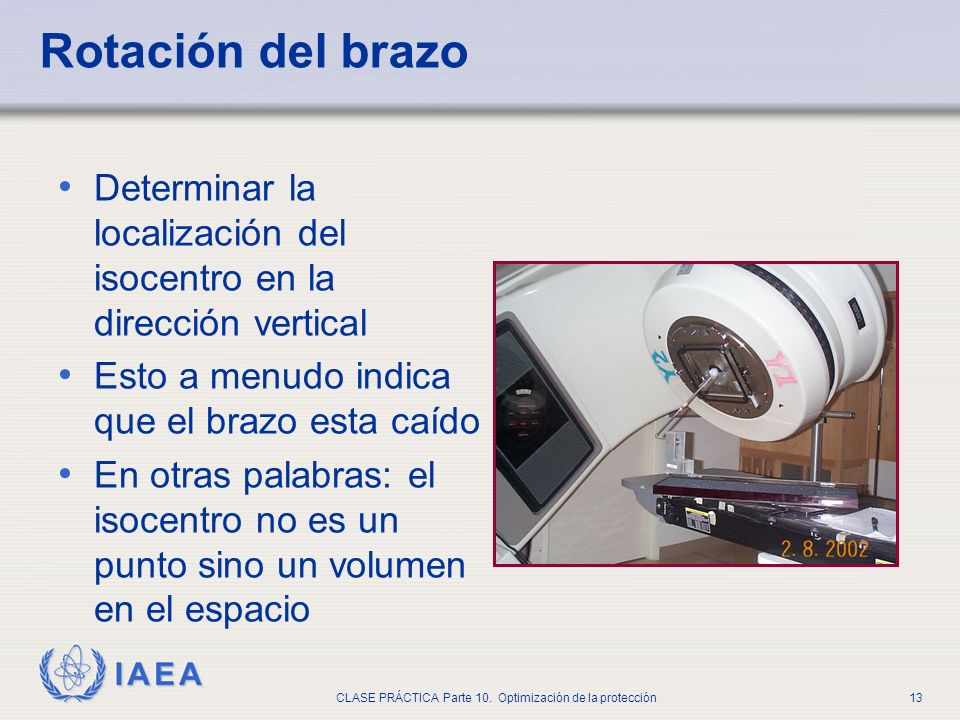

13 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección13 Rotación del brazo Determinar la localización del isocentro en la dirección vertical Esto a menudo indica que el brazo esta caído En otras palabras: el isocentro no es un punto sino un volumen en el espacio

14 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección14 Precisión del isocentro mecánico Depende de la especificación de la unidad Debe estar dentro de los 2 mm para el colimador y el brazo Puede (no debería) ser ligeramente mayor para la rotación de la camilla

15 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección15 Isocentro mecánico Verificar también que otros movimientos de la camilla son a través del isocentro Longitudinal Lateral Vertical

16 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección16 Isocentro mecánico y de radiación Deben coincidir Deben estar de acuerdo con el isocentro definido por los láseres y el óptico

17 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección17 Determinación del isocentro de radiación Puede hacerse fácilmente usando disparos Cerrar un par del colimador hasta <5mm Abrir el segundo par hasta el máximo Repetir con los diafragmas cambiados

18 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección18 Disparar rotando el brazo también es posible Cerrar los diafragmas ortogonales al plano de rotación del brazo Puede verse divergencia de los haces en la película

19 IAEA CLASE PRÁCTICA Parte 10. Optimización de la protección19 ¿Preguntas? Comencemos…
