1 Instrumentos topográficos II Integrantes: Andrea Agudelo Lidia Solarte Jair limas

2 Taquímetro Un taquímetro es un teodolito que incorpora un retículo con fíos estadimétricos al anteojo de colimación, para poder determinar distancias por medición indirecta. Tienen un anteojo con mayor aumento para la determinación de distancias con la mayor precisión posible. Los anteojos son de enfoque interno (prácticamente de analitismo central) En general, los taquímetros son repetidores para poder realizar itinerarios orientados y, para poder medir rumbos se les puede acoplar una brújula especial de orientación, llamada declinatoria. Los limbos acimutales son de vidrio para poder adaptar micrómetros de lectura angular y su graduación es normal, hacia la derecha o dextrógira. Generalmente en el sistema centesimal.

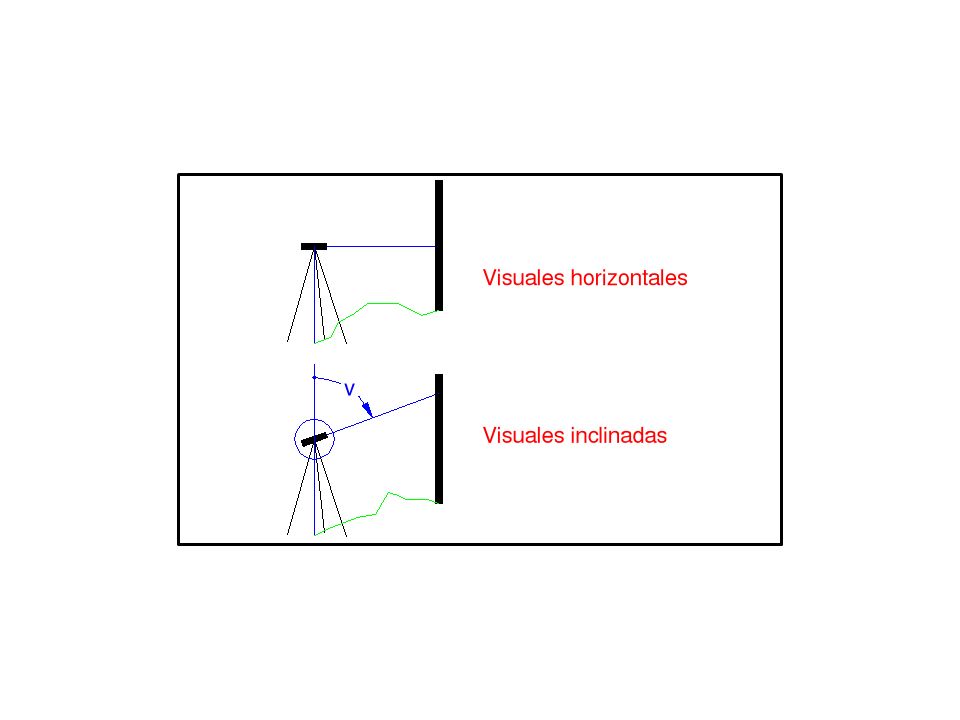

3

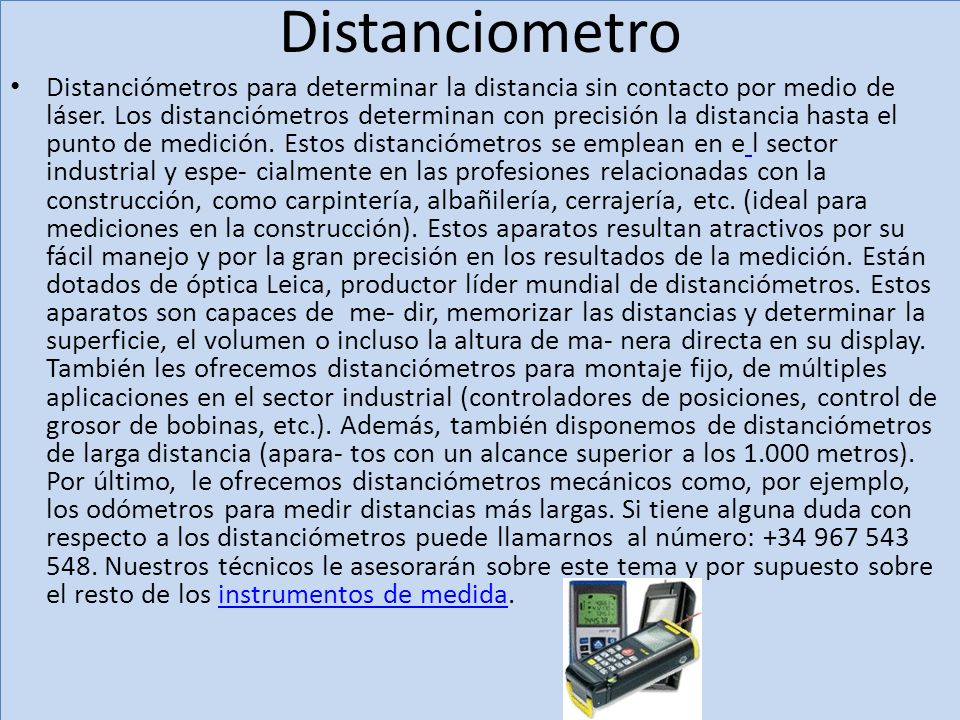

4 Distanciometro Distanciómetros para determinar la distancia sin contacto por medio de láser. Los distanciómetros determinan con precisión la distancia hasta el punto de medición. Estos distanciómetros se emplean en e l sector industrial y espe- cialmente en las profesiones relacionadas con la construcción, como carpintería, albañilería, cerrajería, etc. (ideal para mediciones en la construcción). Estos aparatos resultan atractivos por su fácil manejo y por la gran precisión en los resultados de la medición. Están dotados de óptica Leica, productor líder mundial de distanciómetros. Estos aparatos son capaces de me- dir, memorizar las distancias y determinar la superficie, el volumen o incluso la altura de ma- nera directa en su display. También les ofrecemos distanciómetros para montaje fijo, de múltiples aplicaciones en el sector industrial (controladores de posiciones, control de grosor de bobinas, etc.). Además, también disponemos de distanciómetros de larga distancia (apara- tos con un alcance superior a los metros). Por último, le ofrecemos distanciómetros mecánicos como, por ejemplo, los odómetros para medir distancias más largas. Si tiene alguna duda con respecto a los distanciómetros puede llamarnos al número: Nuestros técnicos le asesorarán sobre este tema y por supuesto sobre el resto de los instrumentos de medida. instrumentos de medida

5 Clases de distanciometro - Distanciómetros PCE-LDM 50 (distanciometros hasta 50 m, precisión ±1,5 mm, cierre automático).Distanciómetros PCE-LDM 50

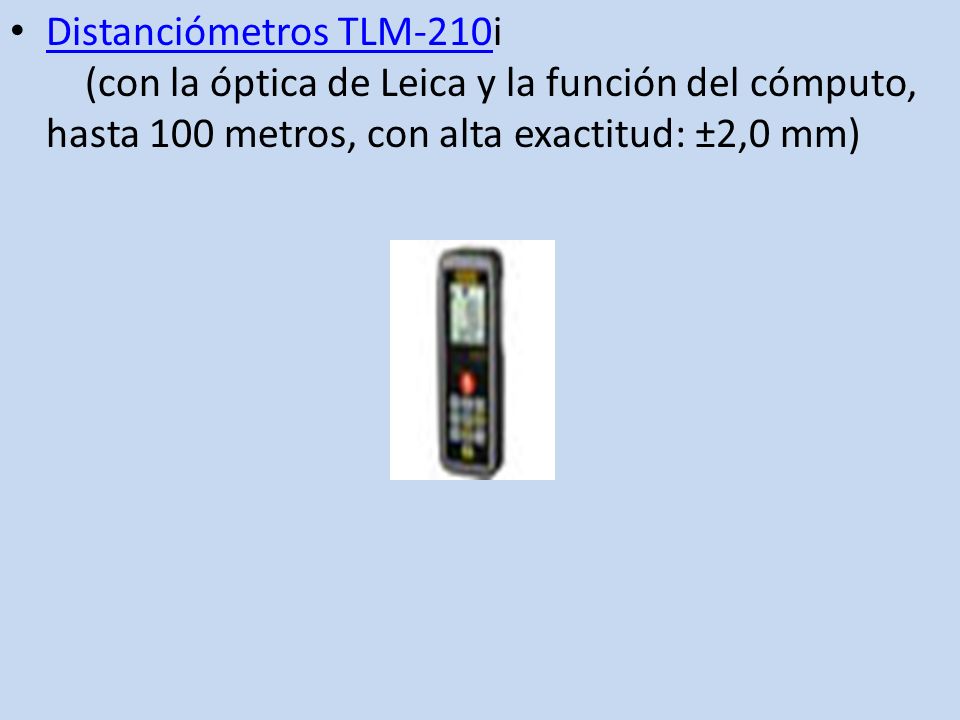

6 Distanciómetros TLM-210i (con la óptica de Leica y la función del cómputo, hasta 100 metros, con alta exactitud: ±2,0 mm) Distanciómetros TLM-210

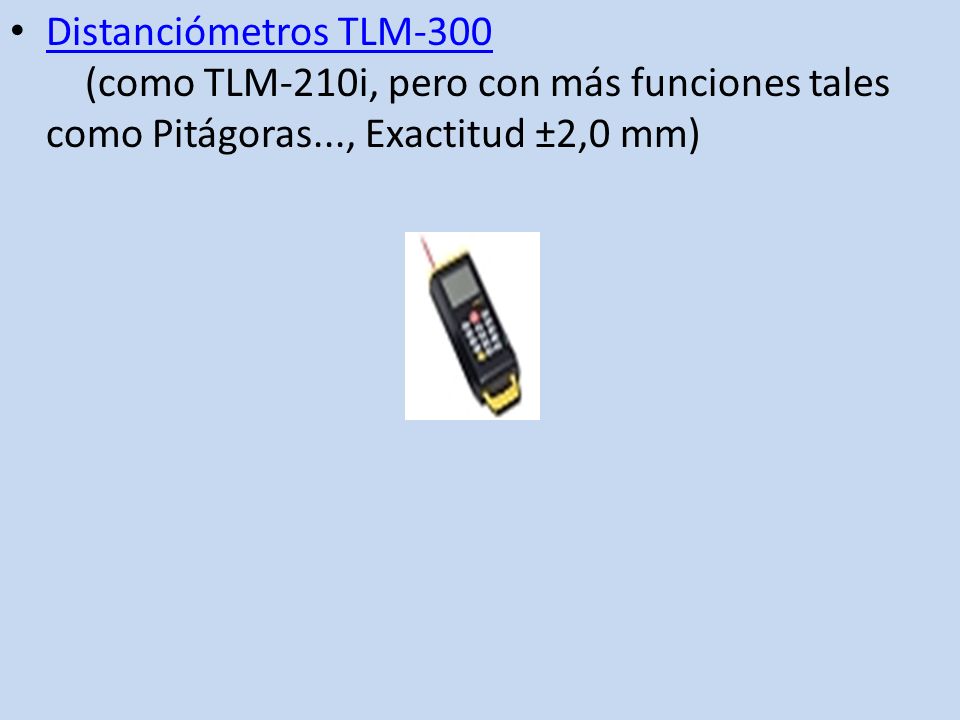

7 Distanciómetros TLM-300 (como TLM-210i, pero con más funciones tales como Pitágoras..., Exactitud ±2,0 mm) Distanciómetros TLM-300

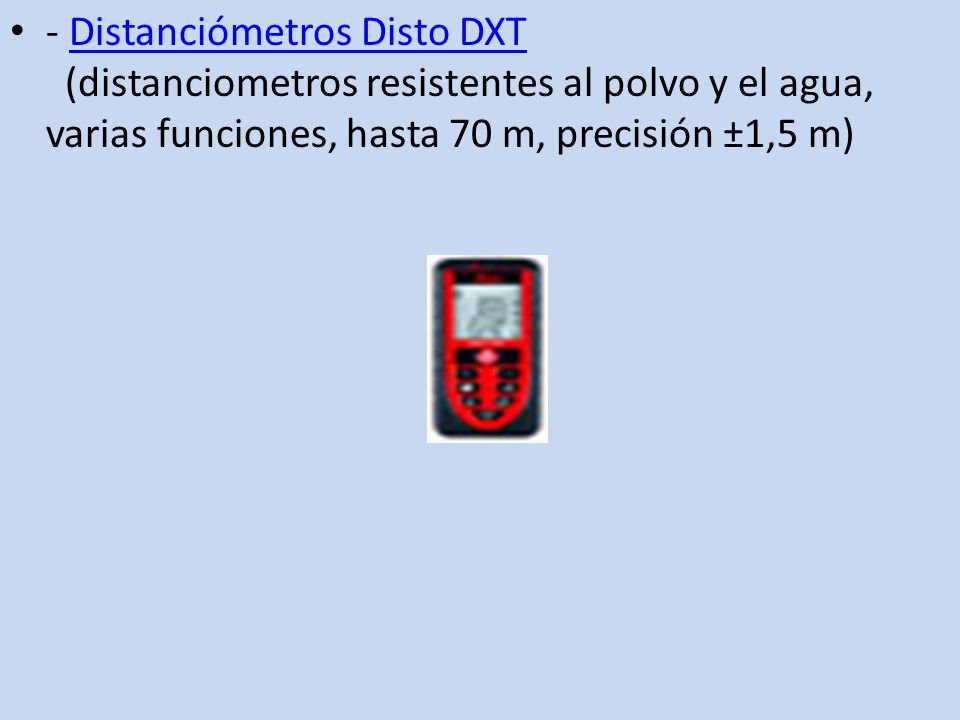

8 - Distanciómetros Disto DXT (distanciometros resistentes al polvo y el agua, varias funciones, hasta 70 m, precisión ±1,5 m)Distanciómetros Disto DXT

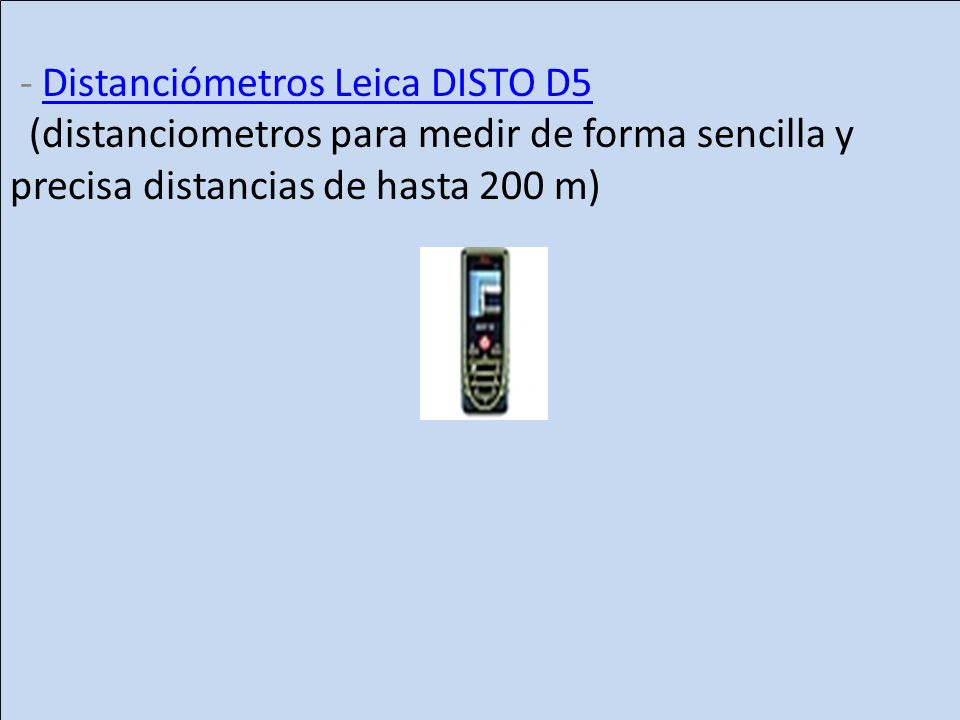

9 - Distanciómetros Leica DISTO D5 (distanciometros para medir de forma sencilla y precisa distancias de hasta 200 m)Distanciómetros Leica DISTO D5

10 - Distanciómetros Leica DISTO A6 (distanciometros profesionales que cubren casi todas las necesidades)Distanciómetros Leica DISTO A6

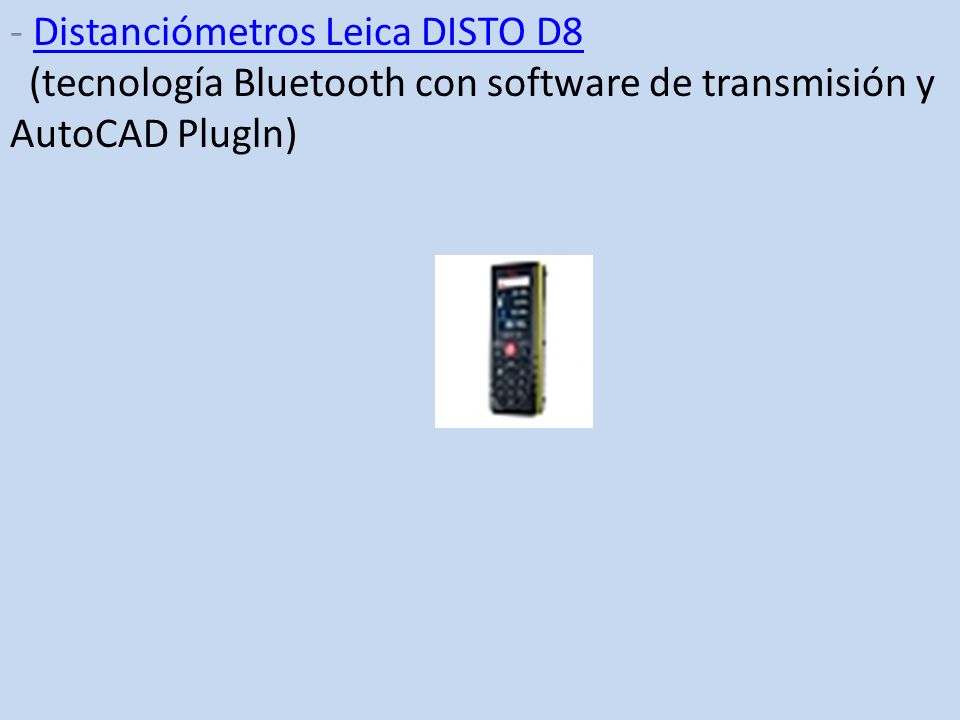

11 - Distanciómetros Leica DISTO D8 (tecnología Bluetooth con software de transmisión y AutoCAD Plugln)Distanciómetros Leica DISTO D8

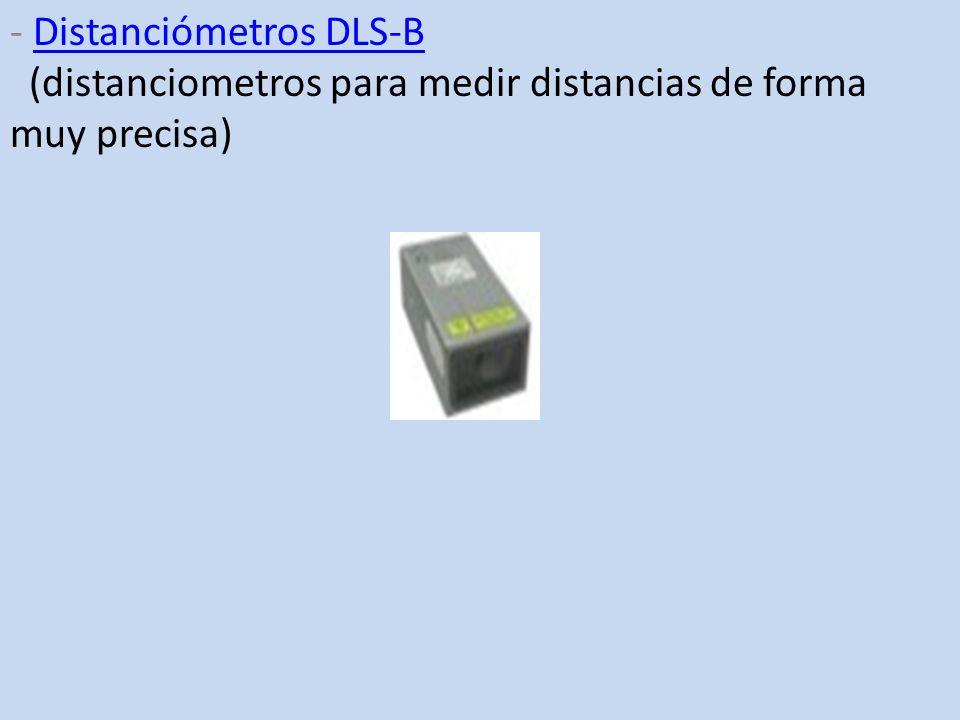

12 - Distanciómetros DLS-B (distanciometros para medir distancias de forma muy precisa)Distanciómetros DLS-B

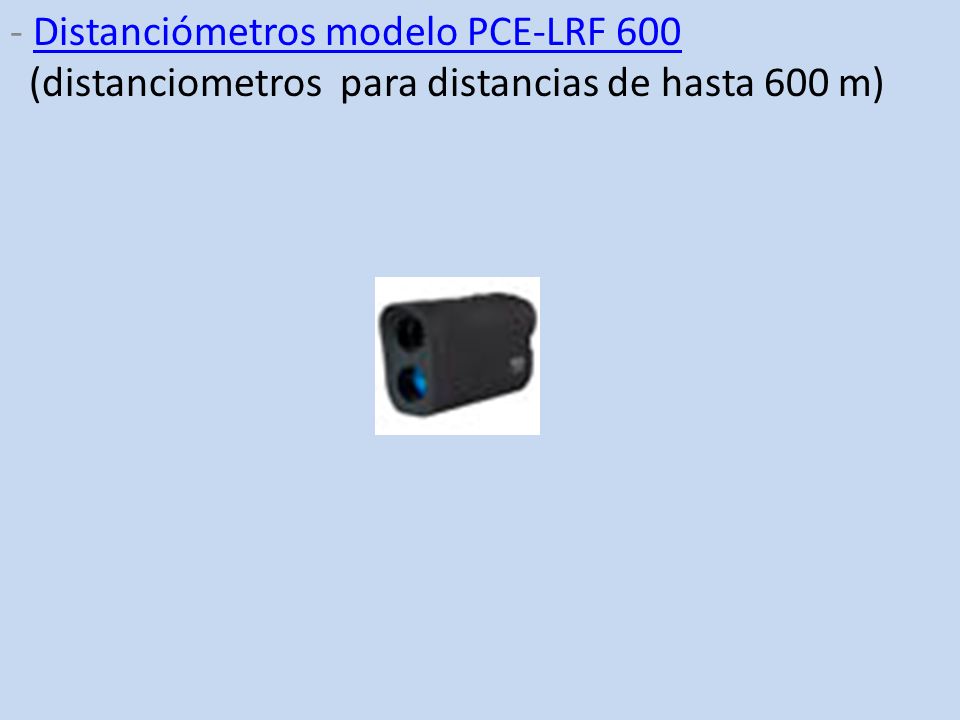

13 - Distanciómetros modelo PCE-LRF 600 (distanciometros para distancias de hasta 600 m)Distanciómetros modelo PCE-LRF 600

14 NAVEGADORES GPS Las siglas GPS provienen de la expresión inglesa: Global Position System, o Sistema de Posicionamiento Global. Las señales de los satélites se captan por los receptores GPS (el que nosotros tenemos) y traducen esas señales, en las coordenadas del punto geográfico donde nos encontremos y la fecha-hora. En otras palabras, posición (longitud, latitud), altura y fecha-hora. A partir de estas magnitudes físicas y con los datos incluidos en los mapas digitales del GPS, se obtiene, operando informáticamente, la funcionalidad suministrada por el equipo. Debido a limitaciones tecnológicas, en el mercado no existe el GPS perfecto, sino GPS especializados, e intentos por conseguir por diferentes caminos, el equipo.

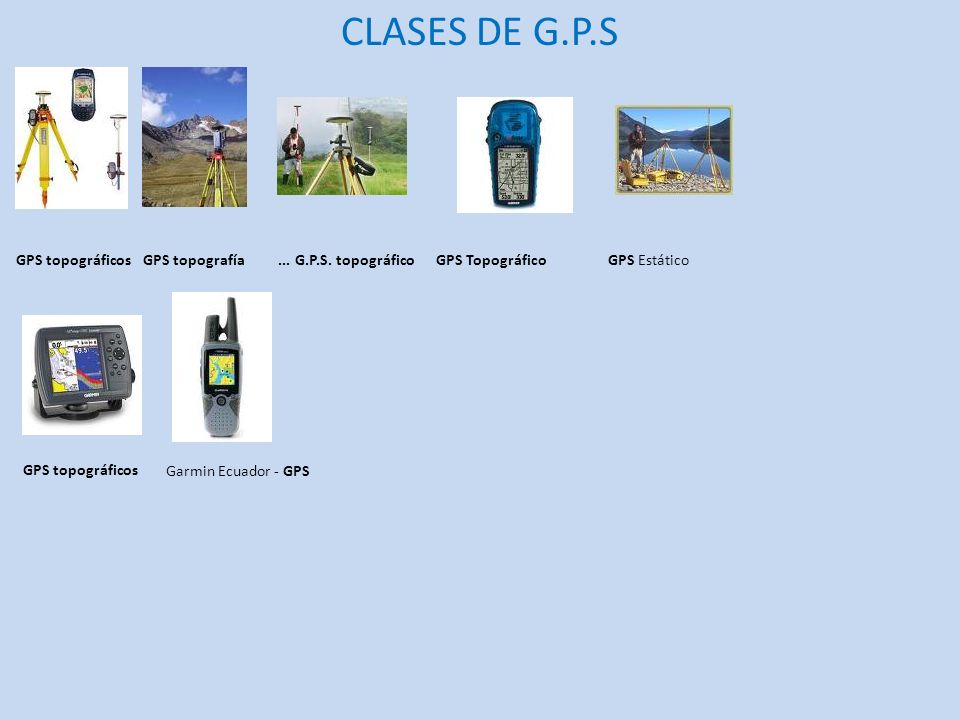

15 CLASES DE G.P.S GPS topográficosGPS topografía... G.P.S. topográficoGPS TopográficoGPS Estático GPS topográficos Garmin Ecuador - GPS

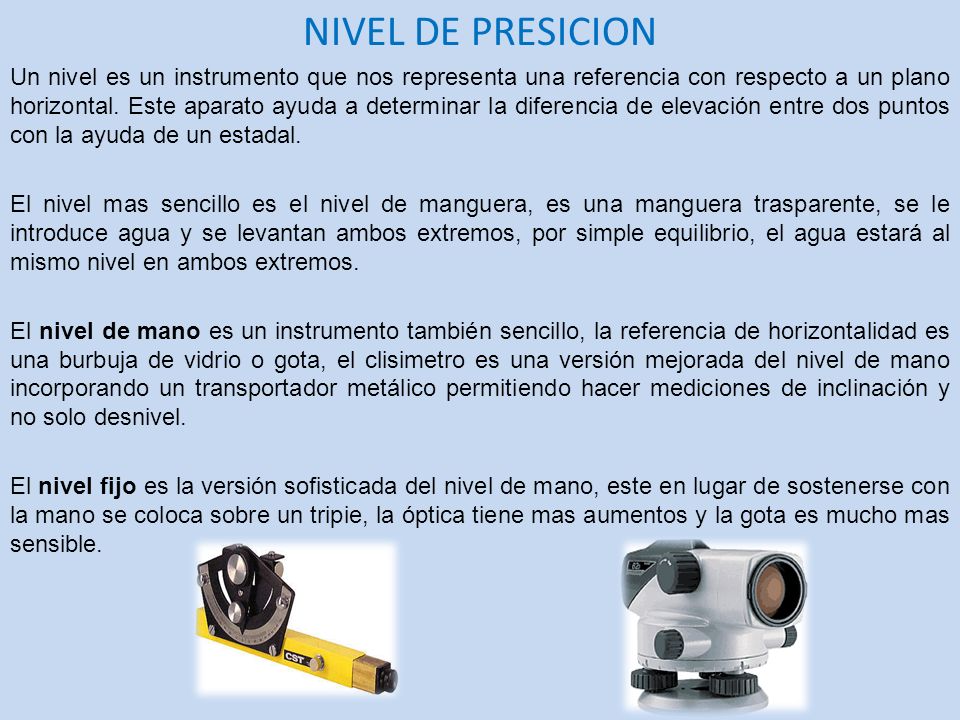

16 NIVEL DE PRESICION Un nivel es un instrumento que nos representa una referencia con respecto a un plano horizontal. Este aparato ayuda a determinar la diferencia de elevación entre dos puntos con la ayuda de un estadal. El nivel mas sencillo es el nivel de manguera, es una manguera trasparente, se le introduce agua y se levantan ambos extremos, por simple equilibrio, el agua estará al mismo nivel en ambos extremos. El nivel de mano es un instrumento también sencillo, la referencia de horizontalidad es una burbuja de vidrio o gota, el clisimetro es una versión mejorada del nivel de mano incorporando un transportador metálico permitiendo hacer mediciones de inclinación y no solo desnivel. El nivel fijo es la versión sofisticada del nivel de mano, este en lugar de sostenerse con la mano se coloca sobre un tripie, la óptica tiene mas aumentos y la gota es mucho mas sensible.

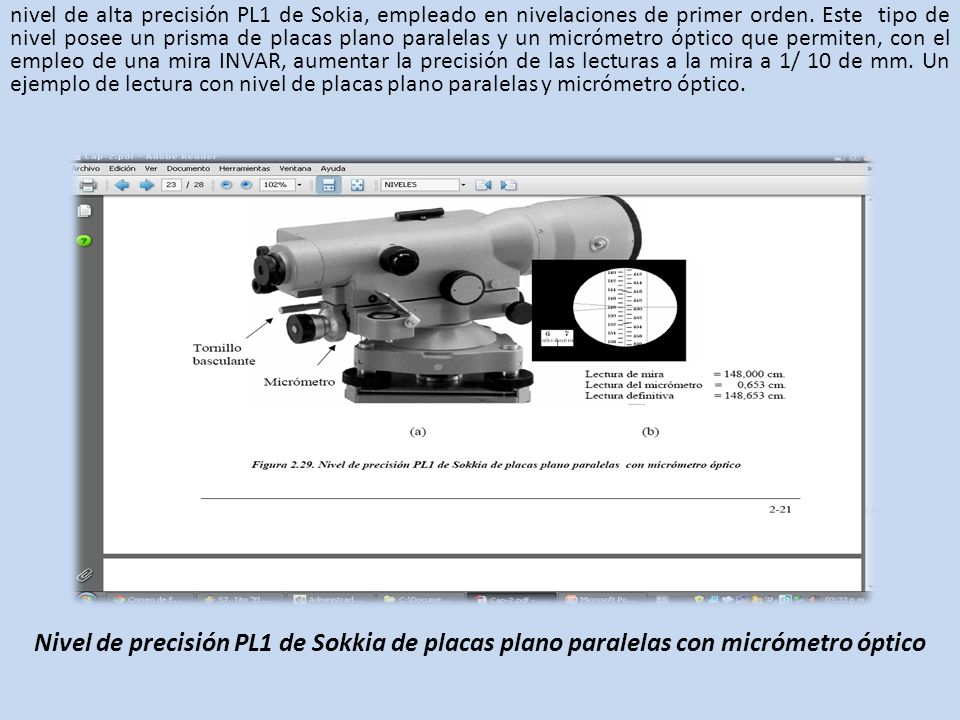

17 nivel de alta precisión PL1 de Sokia, empleado en nivelaciones de primer orden. Este tipo de nivel posee un prisma de placas plano paralelas y un micrómetro óptico que permiten, con el empleo de una mira INVAR, aumentar la precisión de las lecturas a la mira a 1/ 10 de mm. Un ejemplo de lectura con nivel de placas plano paralelas y micrómetro óptico. Nivel de precisión PL1 de Sokkia de placas plano paralelas con micrómetro óptico

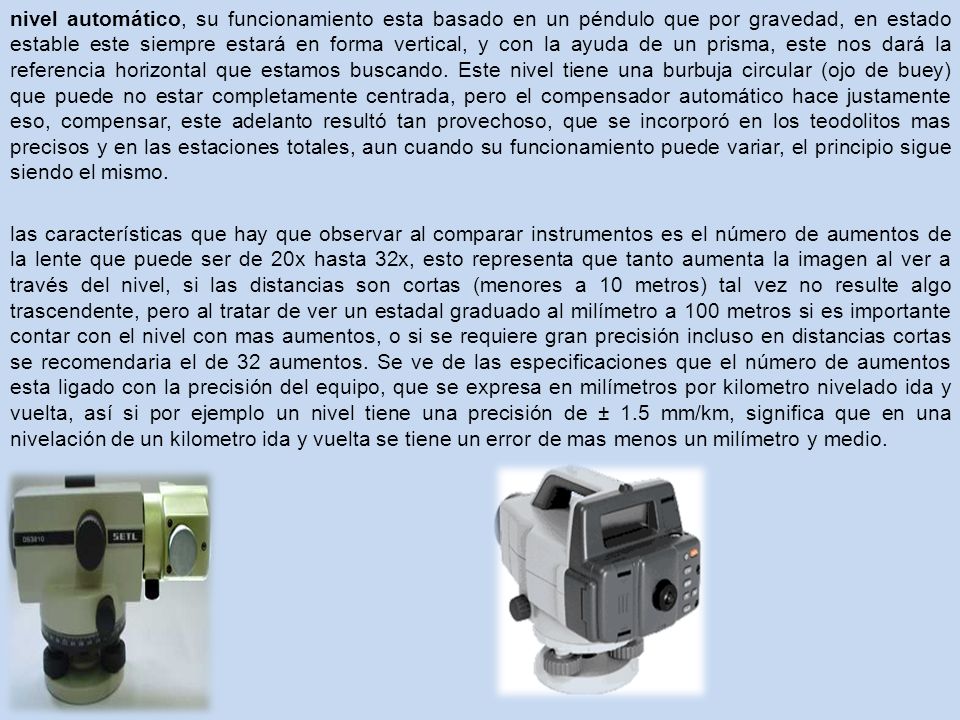

18 nivel automático, su funcionamiento esta basado en un péndulo que por gravedad, en estado estable este siempre estará en forma vertical, y con la ayuda de un prisma, este nos dará la referencia horizontal que estamos buscando. Este nivel tiene una burbuja circular (ojo de buey) que puede no estar completamente centrada, pero el compensador automático hace justamente eso, compensar, este adelanto resultó tan provechoso, que se incorporó en los teodolitos mas precisos y en las estaciones totales, aun cuando su funcionamiento puede variar, el principio sigue siendo el mismo. las características que hay que observar al comparar instrumentos es el número de aumentos de la lente que puede ser de 20x hasta 32x, esto representa que tanto aumenta la imagen al ver a través del nivel, si las distancias son cortas (menores a 10 metros) tal vez no resulte algo trascendente, pero al tratar de ver un estadal graduado al milímetro a 100 metros si es importante contar con el nivel con mas aumentos, o si se requiere gran precisión incluso en distancias cortas se recomendaria el de 32 aumentos. Se ve de las especificaciones que el número de aumentos esta ligado con la precisión del equipo, que se expresa en milímetros por kilometro nivelado ida y vuelta, así si por ejemplo un nivel tiene una precisión de ± 1.5 mm/km, significa que en una nivelación de un kilometro ida y vuelta se tiene un error de mas menos un milímetro y medio.

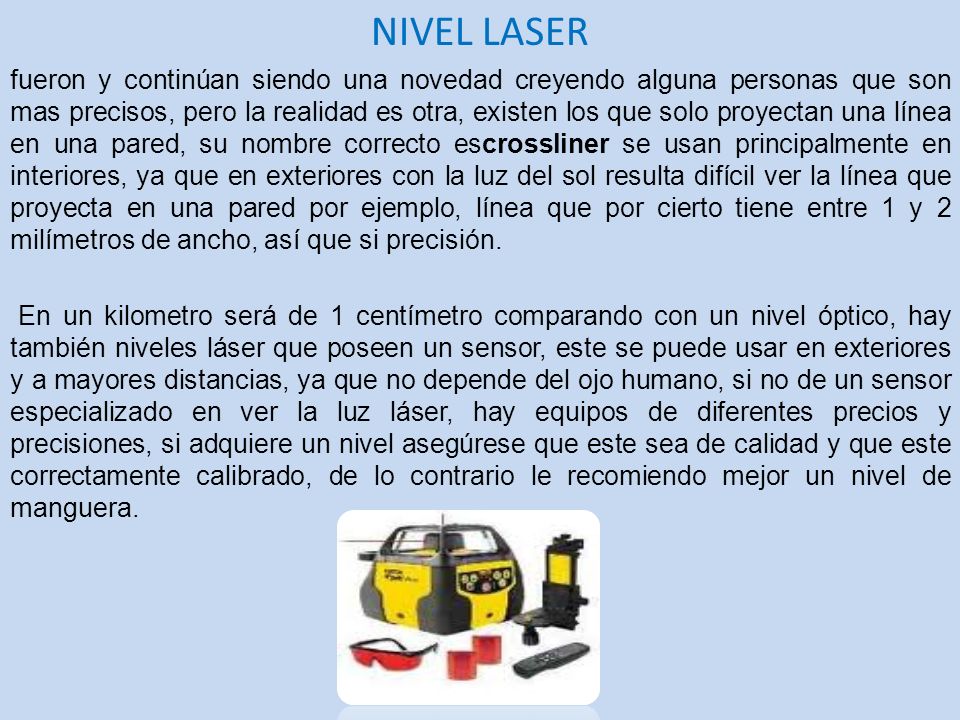

19 NIVEL LASER fueron y continúan siendo una novedad creyendo alguna personas que son mas precisos, pero la realidad es otra, existen los que solo proyectan una línea en una pared, su nombre correcto escrossliner se usan principalmente en interiores, ya que en exteriores con la luz del sol resulta difícil ver la línea que proyecta en una pared por ejemplo, línea que por cierto tiene entre 1 y 2 milímetros de ancho, así que si precisión. En un kilometro será de 1 centímetro comparando con un nivel óptico, hay también niveles láser que poseen un sensor, este se puede usar en exteriores y a mayores distancias, ya que no depende del ojo humano, si no de un sensor especializado en ver la luz láser, hay equipos de diferentes precios y precisiones, si adquiere un nivel asegúrese que este sea de calidad y que este correctamente calibrado, de lo contrario le recomiendo mejor un nivel de manguera.
