El reactor CAREM (siglas de Central Argentina de Elementos Modulares) es un proyecto de central nuclear de baja potencia (25 MW eléctricos) concebida.

Presentaciones similares


Presentación del tema: "El reactor CAREM (siglas de Central Argentina de Elementos Modulares) es un proyecto de central nuclear de baja potencia (25 MW eléctricos) concebida."— Transcripción de la presentación:

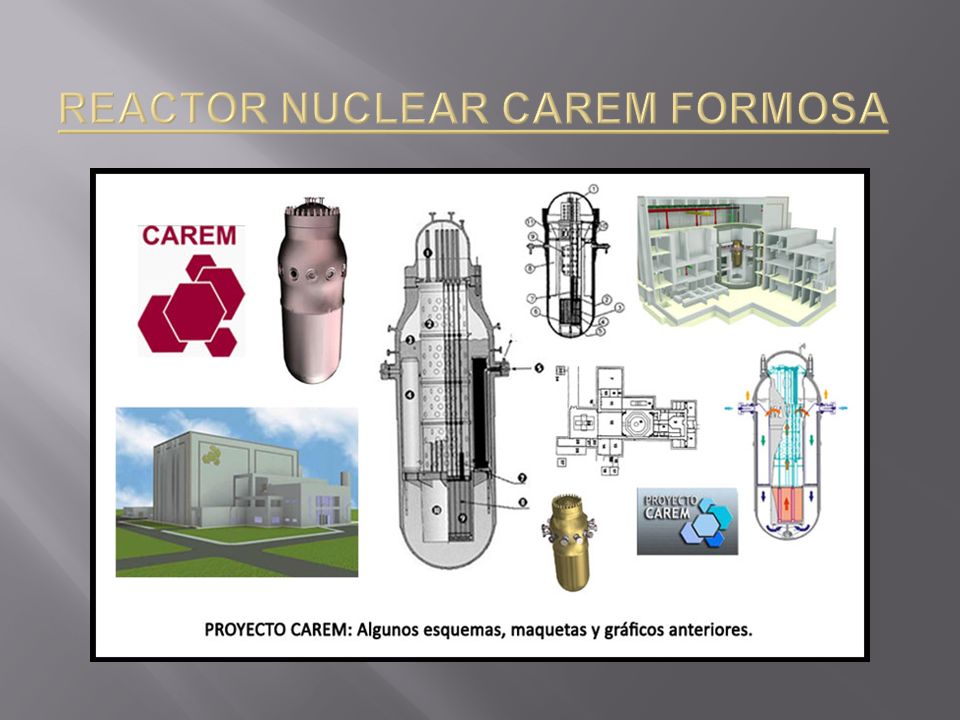

1

2 El reactor CAREM (siglas de Central Argentina de Elementos Modulares) es un proyecto de central nuclear de baja potencia (25 MW eléctricos) concebida con un diseño de última generación.reactorsiglascentral nuclearMW Las posibles aplicaciones de una central de este tipo son variadas y comprenden desde el suministro de energía en regiones aisladas a un costo de aproximadamente U$S por kW de capacidad, provisión de energía para desalinización de agua de mar, hasta su utilización como laboratorio de investigación y de entrenamiento para operadores de grandes centrales nucleares, entre otras.U$SkW

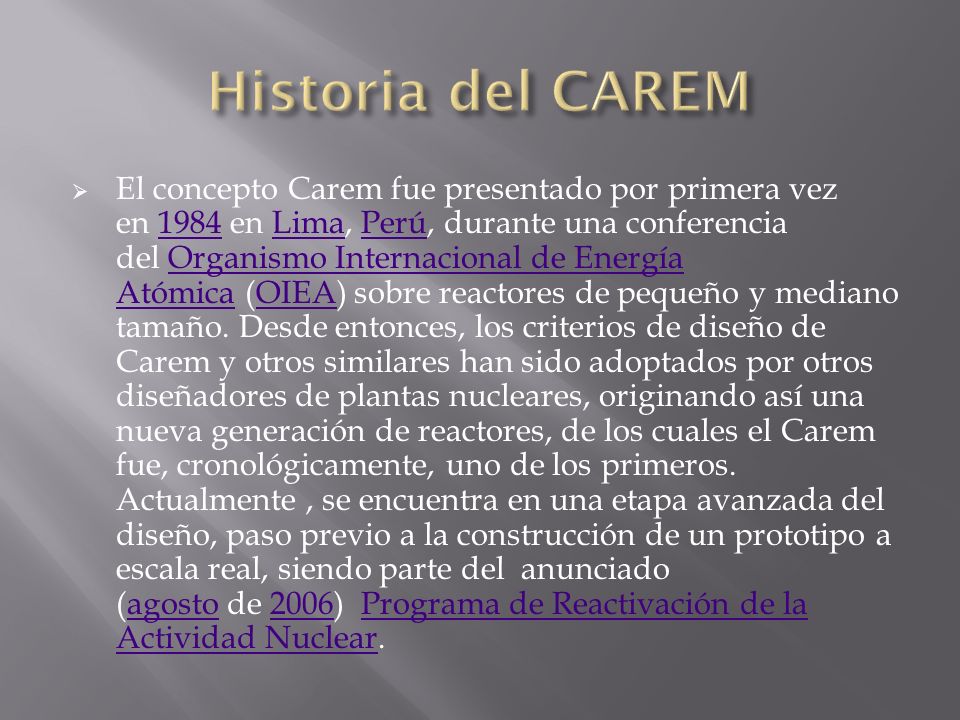

3 El concepto Carem fue presentado por primera vez en 1984 en Lima, Perú, durante una conferencia del Organismo Internacional de Energía Atómica (OIEA) sobre reactores de pequeño y mediano tamaño. Desde entonces, los criterios de diseño de Carem y otros similares han sido adoptados por otros diseñadores de plantas nucleares, originando así una nueva generación de reactores, de los cuales el Carem fue, cronológicamente, uno de los primeros. Actualmente, se encuentra en una etapa avanzada del diseño, paso previo a la construcción de un prototipo a escala real, siendo parte del anunciado (agosto de 2006) Programa de Reactivación de la Actividad Nuclear.1984LimaPerúOrganismo Internacional de Energía AtómicaOIEAagosto2006Programa de Reactivación de la Actividad Nuclear

4

5

6

7 Es un núcleo con baja pérdida de carga y puede apagarse en menos de un minuto. Posee un diámetro equivalente de 131 cm y consiste de 61 elementos combustibles en una configuración hexagonal de 108 tubos de zircaloy cada uno. Es para destacar que usa 3.812,5 kg de uranio enriquecido al 3,4% y 1,8%, y algunas barras poseen veneno quemable (gadolinio). Esto conduce a tener un núcleo poco propenso a las rampas de potencia y conseguir mejores tasas de quemado que los combustibles de los PHWR. diámetrocmelementos combustibleshexagonaltubos zircaloykguraniogadoliniocombustiblesPHWR

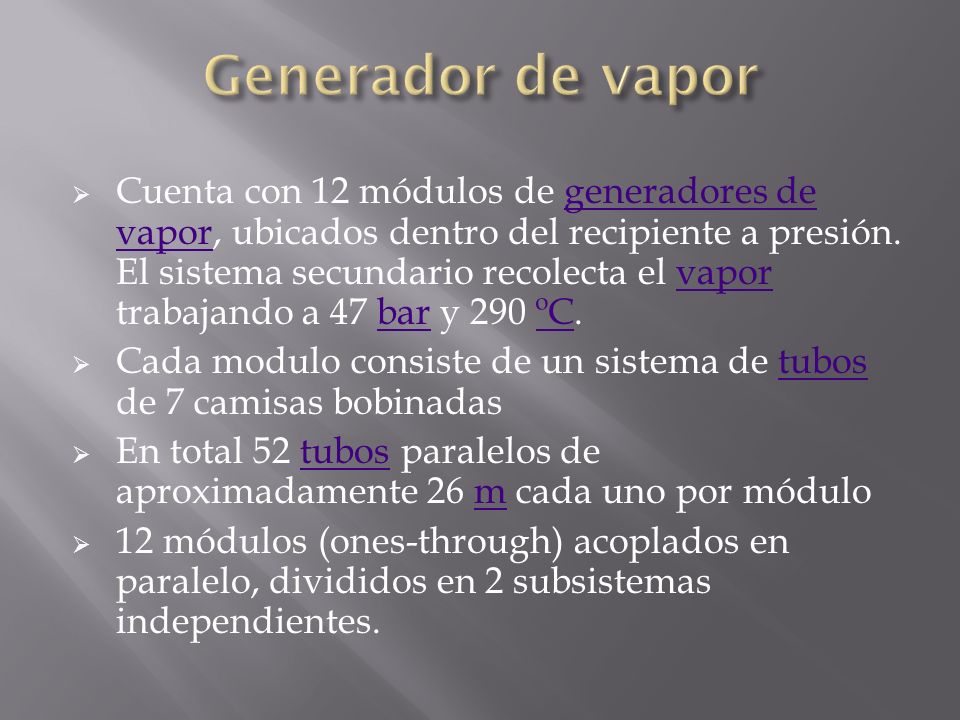

8 Cuenta con 12 módulos de generadores de vapor, ubicados dentro del recipiente a presión. El sistema secundario recolecta el vapor trabajando a 47 bar y 290 ºC.generadores de vapor barºC Cada modulo consiste de un sistema de tubos de 7 camisas bobinadastubos En total 52 tubos paralelos de aproximadamente 26 m cada uno por módulotubosm 12 módulos (ones-through) acoplados en paralelo, divididos en 2 subsistemas independientes.

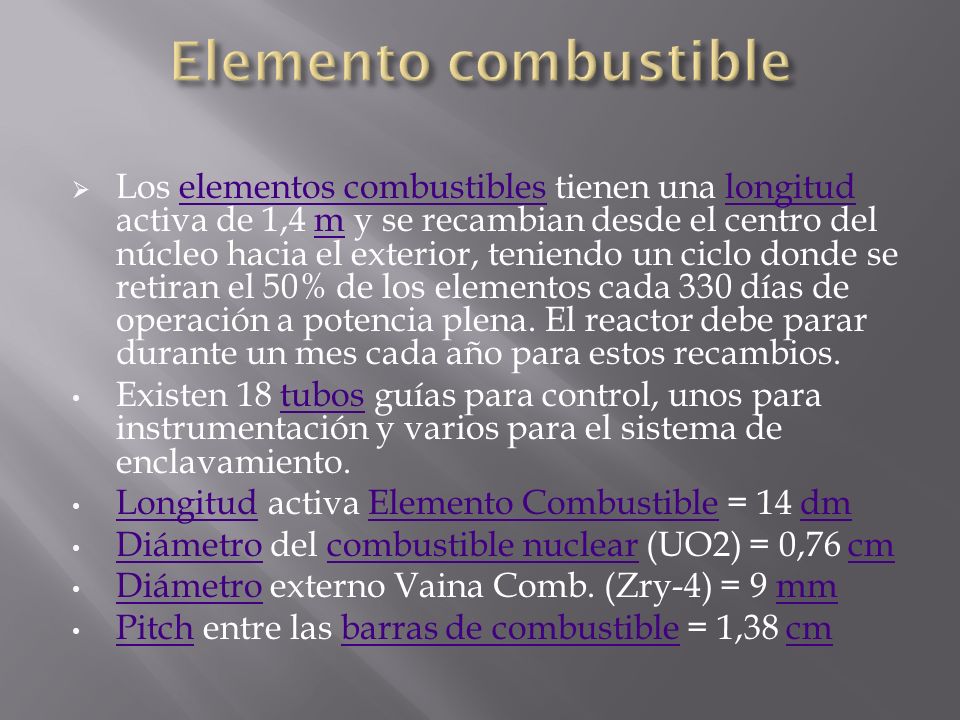

9 Los elementos combustibles tienen una longitud activa de 1,4 m y se recambian desde el centro del núcleo hacia el exterior, teniendo un ciclo donde se retiran el 50% de los elementos cada 330 días de operación a potencia plena. El reactor debe parar durante un mes cada año para estos recambios.elementos combustibleslongitudm Existen 18 tubos guías para control, unos para instrumentación y varios para el sistema de enclavamiento.tubos Longitud activa Elemento Combustible = 14 dm LongitudElemento Combustibledm Diámetro del combustible nuclear (UO2) = 0,76 cm Diámetrocombustible nuclearcm Diámetro externo Vaina Comb. (Zry-4) = 9 mm Diámetromm Pitch entre las barras de combustible = 1,38 cm Pitchbarras de combustiblecm

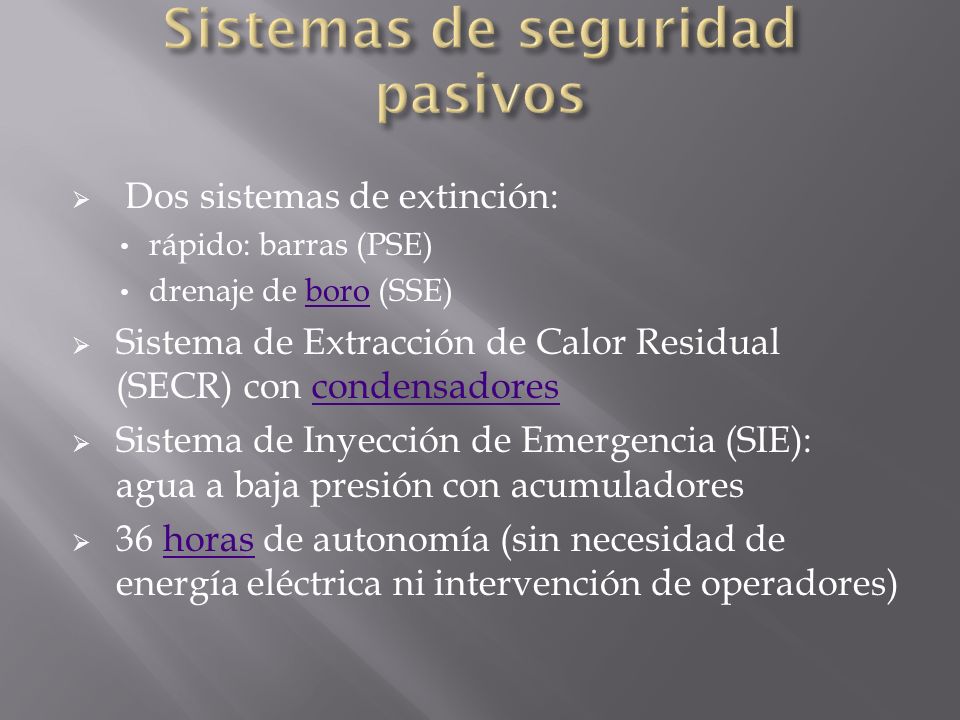

10 Dos sistemas de extinción: rápido: barras (PSE) drenaje de boro (SSE)boro Sistema de Extracción de Calor Residual (SECR) con condensadorescondensadores Sistema de Inyección de Emergencia (SIE): agua a baja presión con acumuladores 36 horas de autonomía (sin necesidad de energía eléctrica ni intervención de operadores)horas

11 Carem es reconocido internacionalmente como un reactor que puede ser implementado antes de 2015 y posee un alto grado de desarrollo, teniendo eficiencia superior a los diseños de III generación perteneciendo a la gama de baja y mediana potencia.2015 Carem es innovador e inaugura la IVª generación de reactores bajo el concepto de integración y seguridad pasiva. Las reducciones de un posible LOCA (accidente con pérdida de refrigerante) es una ventaja muy importante, como así también la ventaja de autocontrolarse sin intervención durante las primeras 36 horas tras un incidente.LOCA Es un reactor barato debido a la simplicidad en su funcionamiento y por poseer combustible nuclear de alto quemado.combustible nuclear

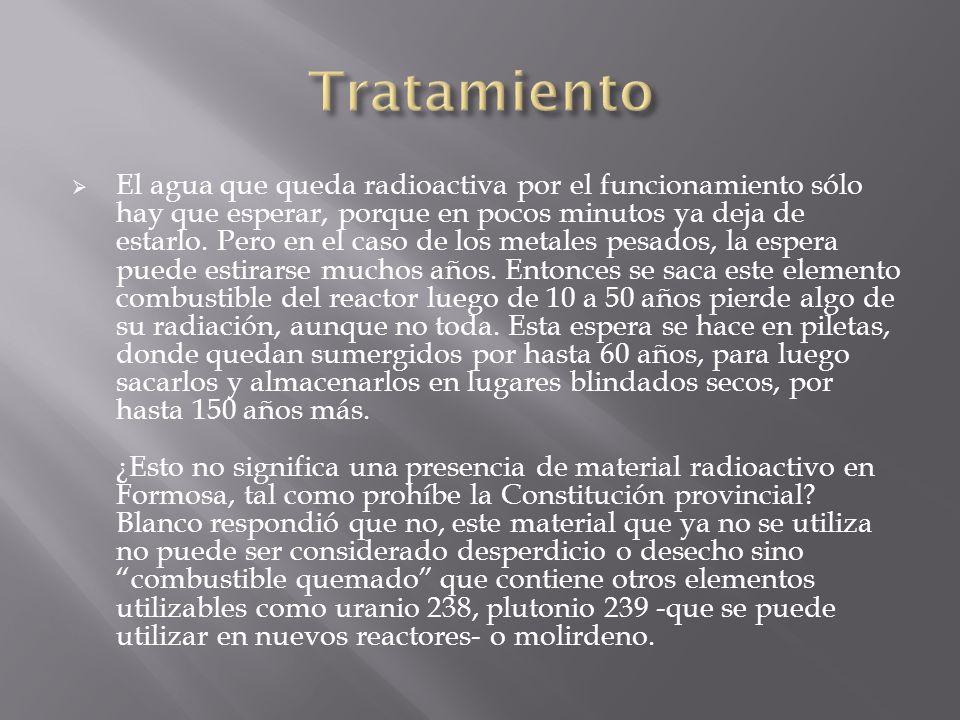

12 El agua que queda radioactiva por el funcionamiento sólo hay que esperar, porque en pocos minutos ya deja de estarlo. Pero en el caso de los metales pesados, la espera puede estirarse muchos años. Entonces se saca este elemento combustible del reactor luego de 10 a 50 años pierde algo de su radiación, aunque no toda. Esta espera se hace en piletas, donde quedan sumergidos por hasta 60 años, para luego sacarlos y almacenarlos en lugares blindados secos, por hasta 150 años más. ¿Esto no significa una presencia de material radioactivo en Formosa, tal como prohíbe la Constitución provincial? Blanco respondió que no, este material que ya no se utiliza no puede ser considerado desperdicio o desecho sino combustible quemado que contiene otros elementos utilizables como uranio 238, plutonio 239 -que se puede utilizar en nuevos reactores- o molirdeno.

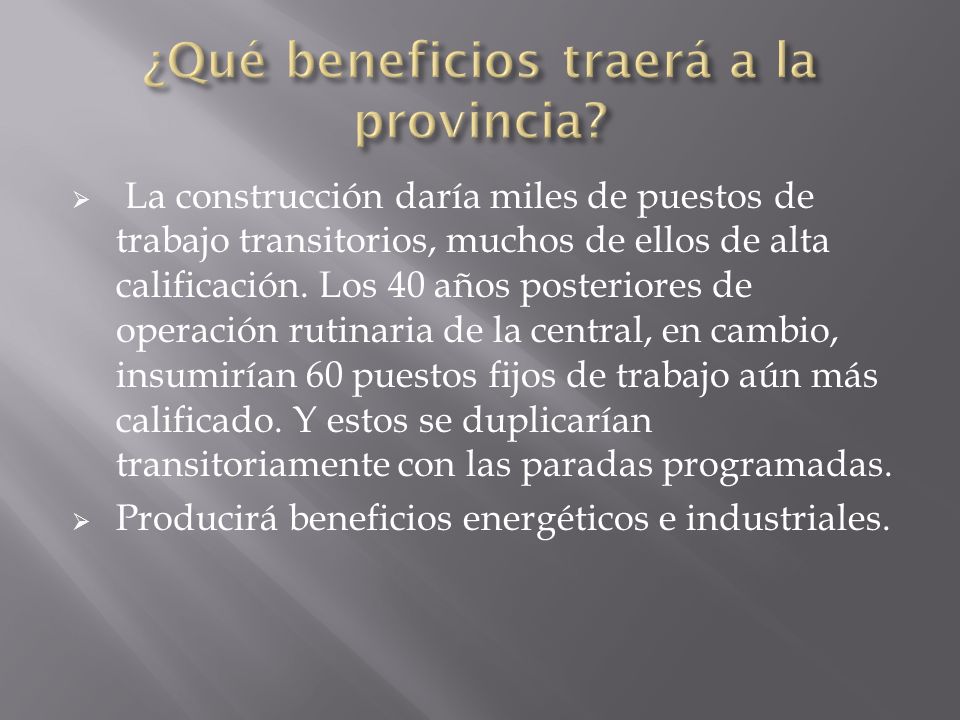

13 La construcción daría miles de puestos de trabajo transitorios, muchos de ellos de alta calificación. Los 40 años posteriores de operación rutinaria de la central, en cambio, insumirían 60 puestos fijos de trabajo aún más calificado. Y estos se duplicarían transitoriamente con las paradas programadas. Producirá beneficios energéticos e industriales.

14

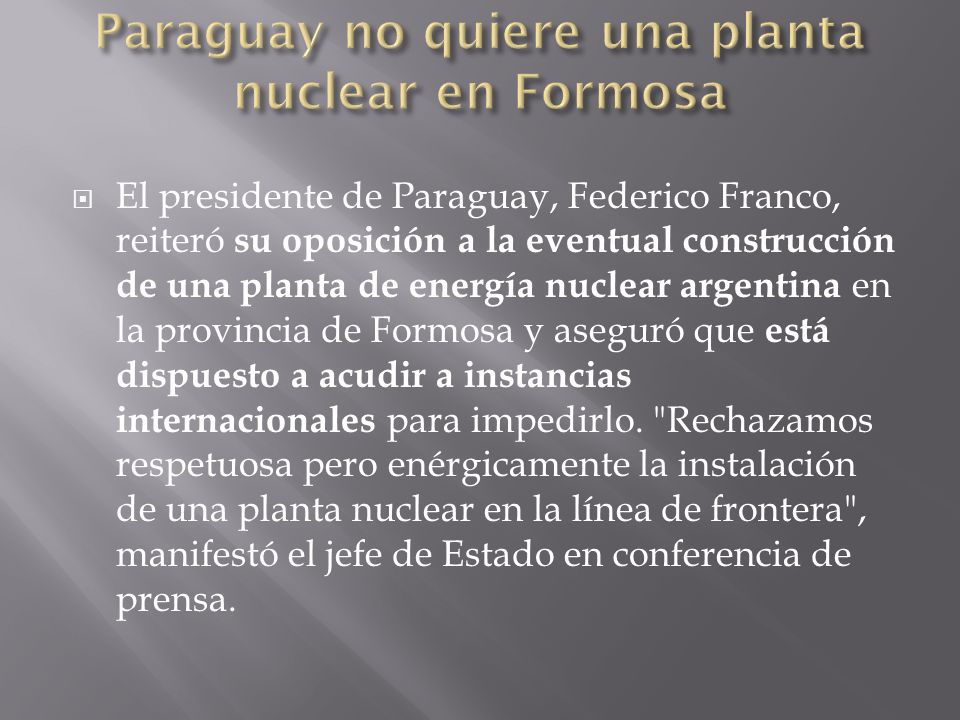

15 El presidente de Paraguay, Federico Franco, reiteró su oposición a la eventual construcción de una planta de energía nuclear argentina en la provincia de Formosa y aseguró que está dispuesto a acudir a instancias internacionales para impedirlo. "Rechazamos respetuosa pero enérgicamente la instalación de una planta nuclear en la línea de frontera", manifestó el jefe de Estado en conferencia de prensa.

16

17

18 Se cree que este reactor está pensado para no ofrecer energía a los argentinos sino para hacer una demostración y "probar" UN PROTOTIPO que si funcionara sin problemas SERVIRÍA DE PROPAGANDA PARA VENDER EL PROYECTO A OTROS PAÍSES! Los Formoseños y alrededores serían una especie de Laboratorio con millones de conejillos de India.

19

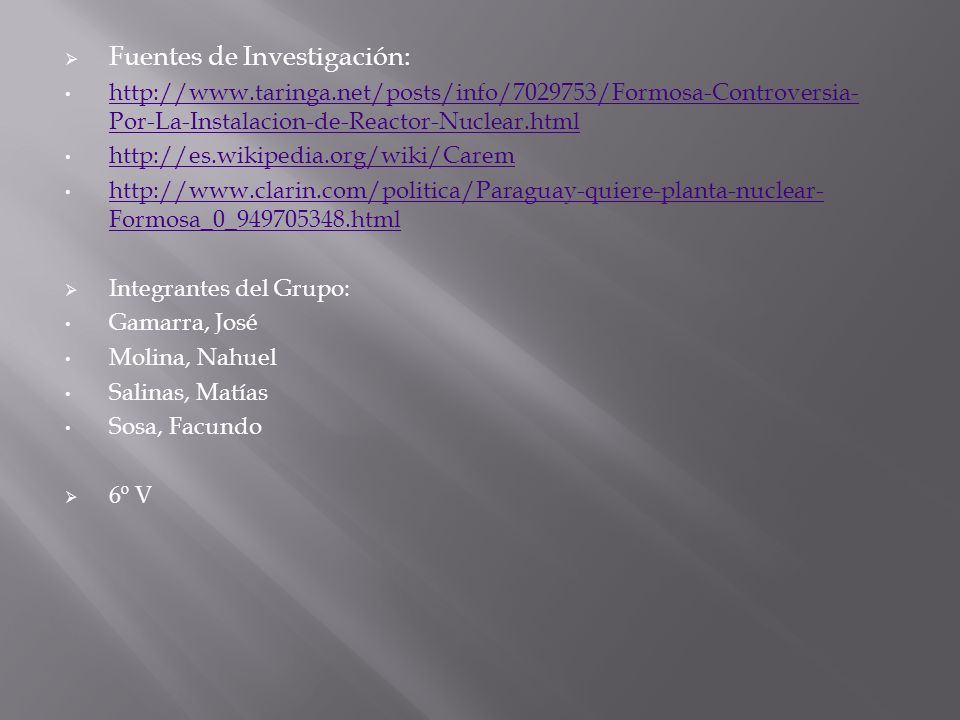

20 Fuentes de Investigación: Por-La-Instalacion-de-Reactor-Nuclear.html Por-La-Instalacion-de-Reactor-Nuclear.html Formosa_0_ html Formosa_0_ html Integrantes del Grupo: Gamarra, José Molina, Nahuel Salinas, Matías Sosa, Facundo 6º V
