SISTEMA DE CONEXIONES ÓPTICAS PARA TRANSPORTE DIGITAL DE CUALQUIER TIPO DE SEÑAL DE AUDIO Y DATOS.

Presentación del tema: "SISTEMA DE CONEXIONES ÓPTICAS PARA TRANSPORTE DIGITAL DE CUALQUIER TIPO DE SEÑAL DE AUDIO Y DATOS."— Transcripción de la presentación:

1

2

3 SISTEMA DE CONEXIONES ÓPTICAS PARA TRANSPORTE DIGITAL DE CUALQUIER TIPO DE SEÑAL DE AUDIO Y DATOS

4 Software de fácil manejo que permite dirigir cualquier entrada a cualquier salida independientemente de dónde estén situadas

5 Nexus ofrece una interconectividad por medio de fibra óptica prácticamente ilimitada. Se pueden cubrir distancias de hasta 100 kilómetros sin la más mínima pérdida de calidad

6 Diferentes tipos de tarjeta con entradas y salidas en diferentes formatos.
Diferentes tamaños de chasis de 19” de ancho para adaptarse a las diferentes situaciones de instalación.

7 Bus multiplexado para 256 señales en cada chasis.
Conversión de audio desde y hacia prácticamente cualquier formato de audio. Bus interno con canales de audio de 24-bit con punto flotante más datos auxiliares. Bus multiplexado para 256 señales en cada chasis.

8 Procesado de señal Aunque no se necesita procesado de señal para la distribución de audio, las tarjetas DSP de Nexus añaden la posibilidad de procesar (ecualización, retardo, dinámica, fader, …) cualquier señal del sistema.

9 Utilización de GPIOs para desencadenar eventos y puntos de conmutación.

10 Transmisión de señales de datos como RS 232, RS 422, RS 485, MIDI, DMX, LTC, …

11 Los ajustes pueden ser almacenados y recuperados posteriormente.
Control de la red Nexus mediante uno o varios PCs en diferentes ubicaciones. Los ajustes pueden ser almacenados y recuperados posteriormente.

12 La red Nexus es accesible desde las mesas de sonido Aurus, Auratus y Triagon de StageTec

13 Se puede implementar redundancia en diferentes elementos del sistema
FIABILIDAD Se puede implementar redundancia en diferentes elementos del sistema El sistema de detección de fallos indica los errores de la instalación La sustitución de las tarjetas es totalmente en caliente (hot-swap)

14 RS-232/USB FIBRA OPTICA SISTEMA con NEXUS STAR

15 RS-232/USB FIBRA OPTICA SISTEMA sin NEXUS STAR

16 NEXUS STAR

17 ► Matriz de conexiones MADI y XFOC de las Base Devices de Nexus
► Hasta 16 tarjetas (con 4 puertos de entradas/salidas cada una) ► 4,096 × 4,096 puntos de cruce ► Procesado de la señal de sincronismo de entrada ► Ofrece la posibilidad de conectar hasta 31 Base Devices ► Posibilidad de conectar varias en cascada ► Latencia constante de solo seis muestras ► Seis unidades de rack de 19” NEXUS STAR

18 ► Frecuencia de muestreo de 44.1, 48, 88.2, 96 KHz (configurable)
► Buses de enrutamiento de alta velocidad con una frecuencia de reloj de 2 x 100MHz y una velocidad de transmisión de 12 Gbps ► Frecuencia de muestreo de 44.1, 48, 88.2, 96 KHz (configurable) ► Nivel máximo de señal ajustable (0 dBFS = 0 a 22/28 dBu analógicos) ► Fuentes de alimentación redundantes ► Rutinas internas de comprobación continuas ► Conexión de tarjetas “en caliente” NEXUS STAR

19 RCX Tarjeta Matriz y controladora
► Tarjeta controladora principal del chasis de NEXUS STAR. Imprescindible para el funcionamiento del sistema NEXUS STAR. ► Controla y monitoriza todos los componentes de las Base Devices de Nexus. Incluidas las líneas redundantes. ► Gestiona los enrutamientos. Procesador Coldfire que permite realizar 16 millones de enrutamientos (hasta x 4.096), la sincronización a diferentes fuentes y la generación de la señal de reloj NEXUS STAR

20 RCX Tarjeta Matriz y controladora
► Maneja hasta 16 tarjetas de 256 entradas y 256 salidas cada una. ► Resolución de la transmisión de audio de 30 bits. ► Transmisión de datos transparente. ► Gestiona el sincronismo del sistema. ► Memoriza el estatus actual de la matriz sin necesidad de un PC adicional ► Posibilidad de redundancia NEXUS STAR

21 RFOC Tarjeta de Conexión de Fibra Óptica
► Diseñada para la interconexión con Base Devices NEXUS utilizando cables de fibra óptica duplex estándar @50/125 mm ► Configuración de los puertos de la tarjeta ● 256 canales i/o por puerto ● Agrupación 512 canales i/o por puerto para el futuro (1.25Gbps) ► No se necesitan cables adicionales para control y sincronización ► Soporta líneas redundantes (conmutación con una muestra de audio) NEXUS STAR

22 RMF Tarjeta Conexión de MADI
► Conexión de hasta 64 canales MADI por puerto. ● Opción de conexión óptica μm / puerto LC o BNC) ► Cuatro puertos por tarjeta ► Certificada para transmisión Dolby E por Dolby® ► Soporta líneas redundantes (conmutación con una muestra de audio) NEXUS STAR

23 NEXUS

24 Tarjetas Analógicas ► XMIC +, 8 entradas de micro/línea
balanceadas, aisladas galvánicamente, por transformador conversores A/D Stage Tec TrueMatch 32-bit resolution, 158 dB 24 dBu THD&N.: < 24 dBu Phantom power, four split outputs with independent subsonic filter, amplifier and phase inversion NEXUS STAR NEXUS

25 Tarjetas Analógicas ► XAD +, 8 entradas de línea
balanceadas, aisladas galvánicamente, por transformador 24-bit resolution, 133 dB 24 dBu THD&N.: < 24 dBu NEXUS STAR NEXUS

26 Tarjetas Analógicas ► XDA +, 8 salidas de línea
balanceadas, aisladas galvánicamente, por transformador 24-bit resolution, 131 dB 24 dBu 24 dBu nivel de salida máximo THD&N.: < 24 dBu NEXUS STAR NEXUS

27 Tarjetas Digitales ► XER, 4 entradas digitales estéreo
Conversor de frecuencia de muestreo con un rango dinámico de 140dB (A) Ajustes de procesado y limitador internos (DSP) Formatos profesionales y consumer Certificada oficialmente por Dolby® para transmisión de Dolby E NEXUS STAR NEXUS

28 Tarjetas Digitales ► XET, 4 salidas digitales estéreo
Conversor de frecuencia de muestreo con un rango dinámico de 140dB (A) Recuantización seleccionable utilizando 16 ó 20 bits de audio Formatos profesionales y consumer Certificada oficialmente por Dolby® para transmisión de Dolby E NEXUS STAR NEXUS

29 Tarjetas Digitales ► XSDI, 16 canales de audio
Desembebe, embebe, reemplaza y/o borra canales de audio sobre señal SDI Enrutamientos variables dentro de Nexus DSP interna para procesado de señal Conversores de frecuencia de muestreo Puertos ópticos BNC o LC NEXUS STAR NEXUS

30 Tarjetas Digitales ► XHDI, 16 canales de audio
Desembebe, embebe, reemplaza y/o borra canales de audio sobre señal HD-SDI SMPTE-259M (SD) y SMPTE-292M (HD) Enrutamientos variables dentro de Nexus DSP interna para procesado de señal Conversores de frecuencia de muestreo Puertos ópticos BNC o LC NEXUS STAR NEXUS

31 Tarjetas Digitales ► Otras tarjetas XMF - MADI I/O XAF - ADAT I/O
XSF - SDIF2 XTF - TDIF XYF - Yamaha Y2 … NEXUS STAR NEXUS

32 Tarjetas de Procesado y Control
► XDSP Procesados configurables, ecualizadores, compresores, delay, sumadores, … Formato de señal 40 bit con coma flotante ► XRI Tarjeta de relés de entrada y salida NEXUS STAR NEXUS

33 Tarjetas de Procesado y Control
► XTI Tarjeta de transmisión de datos RS 232, RS 422, RS 485, MIDI, DMX y LTC ► XCI Tarjeta de transmisión de datos genérica RS 232 DCE, RS 232 DTE, RS 422 AES-15, RS 422 SMPTE/EBU, MIDI, Stage Tec protocol, Ethernet NEXUS STAR NEXUS

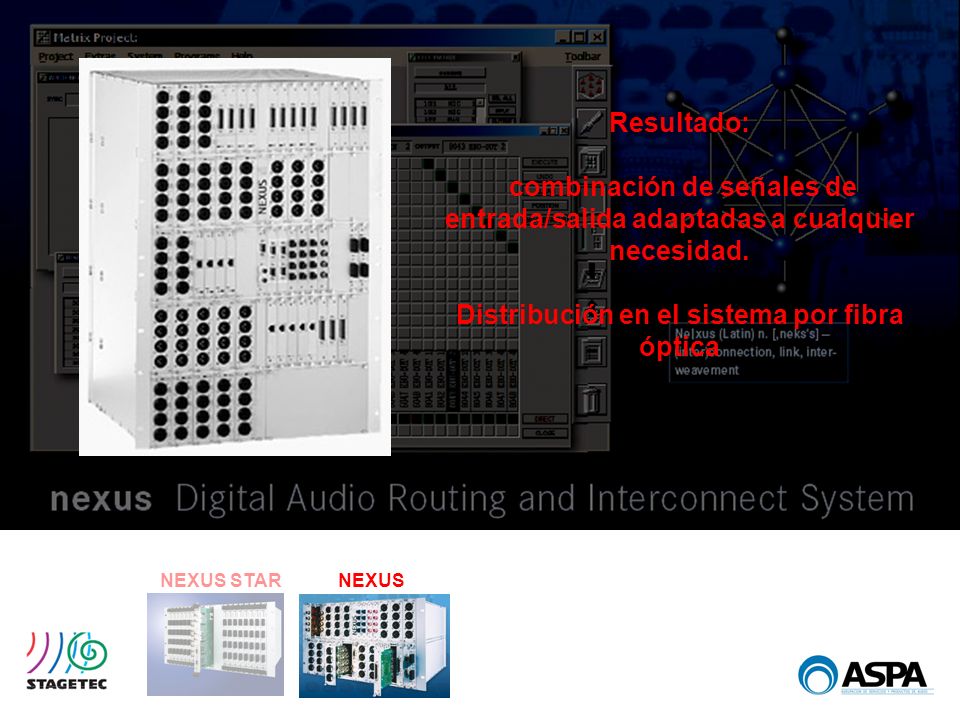

34 Distribución en el sistema por fibra óptica
Resultado: combinación de señales de entrada/salida adaptadas a cualquier necesidad. Distribución en el sistema por fibra óptica NEXUS STAR NEXUS

35 SOFTWARE DE CONTROL

36 Software de gestión en múltiples ventanas de fácil manejo.
Posibilidad de trabajar con proyectos para la organización de entradas contra salidas y memorias de estados de la matriz. Control de los elementos de procesado del sistema: parámetros de tarjetas y DSPs. Asignación de nombres de usuario a entradas y salidas. Monitorización de señales con vúmetros múltiples en varias capas. Conexión a cualquier chasis por RS232, USB o Ethernet. NEXUS STAR NEXUS SOFTWARE

37 NEXUS STAR NEXUS SOFTWARE

38 MESAS DE MEZCLA - AURUS

39 Cubre todo tipo de aplicaciones – emisoras de televisión y radio,
estudios y exteriores; teatros, salas de conciertos y conciertos al aire libre; grabación musical Utiliza Nexus Star como cofre de alojamiento de tarjetas DSP y el sistema Nexus como entrada/salida de señales Totalmente configurable a las necesidades requeridas NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

40 Posibilidad de configurar en función de la DSP: - 96 canales físicos
- de 168 a 280 canales de entrada de procesado completo - de 336 a 560 canales de entrada de procesado reducido - 128 buses de salida (programas, grupos, auxiliares, n-1) Puede utilizar hasta 4096 entradas x 4096 salidas (Nexus Star). Software de configuración de la consola y proyectos para adaptar la mesa a los diferentes usos: nº de canales, tipo de procesado, número y tipo de buses de salida, señales en fader, monitorado… Fácil cambio de un proyecto a otro NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

41 Control de los canales de entrada en 8 capas de fácil acceso
Control de los canales de entrada en 8 capas de fácil acceso. Con posibilidad de cambio globalmente, por bloques de 8 faders o individualmente. NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

42 El resto de parámetros se controla desde un módulo central dedicado.
22 Potenciómetros dobles con hasta tres funciones que permiten un fácil acceso 66 parámetros de procesado de cada canal. El resto de parámetros se controla desde un módulo central dedicado. NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

43 Procesado por canal configurable por módulos
Procesado por canal configurable por módulos. Permite hacerse una configuración a medida para el procesado de todos los canales o de cada canal individualmente. NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

44 Monitorado de cada canal en un TFT dedicado de alta resolución.
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

45 Gestión del procesado aplicado a los buses de salida.
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

46 Control similar de los buses de salida dado que se pueden configurar en faders físicos.
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

47 Hasta 6 tipos diferentes de monitorado (configurable), pudiendo dos de ellos configurarse hasta 7.1.
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

48 Trabajo multicanal en diferentes formatos: 4.0, 5.1, 7.1, …
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

49 Automatización estática (memorias) para teatro y eventos.
Automatización dinámica para estudios de grabación NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

50 Matriz y controles para envíos N-1 para radio y televisión.
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

51 La mesa de sonido digital de acceso directo y más versátil
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

52 MESAS DE MEZCLA - AURATUS

53 6 potenciómetros dobles multifunción por canal.
Similar en el concepto a Aurus, en unas dimensiones más reducidas, manteniendo unas altas prestaciones. 6 potenciómetros dobles multifunción por canal. Módulo central de procesado y monitorado. Capacidad de trabajo en 5:1. Automatización estática (memorias de escena). NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

54 Configuración STANDARD: Hasta 24 faders Máximo de 54 canales DSP
Buses de salida preconfigurados 8:8:8:8 (sum:grp:aux:n-1) Nexus como hardware base. No necesita Nexus Star para sistemas pequeños/medianos con un solo chasis de entradas/salidas y procesado de audio. NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

55 Flujo de señal en la mesa estándar:
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

56 Buses de salida preconfigurados 8:8:16:16 (sum:grp:aux:n-1)
Configuración XL: Hasta 40 faders Máximo de 140 canales DSP Buses de salida preconfigurados 8:8:16:16 (sum:grp:aux:n-1) Nexus STAR como hardware base. NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

57 Flujo de señal en la mesa XL (AURUS):
NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS

58 NEXUS STAR NEXUS SOFTWARE MESAS DE MEZCLAS
