1 1

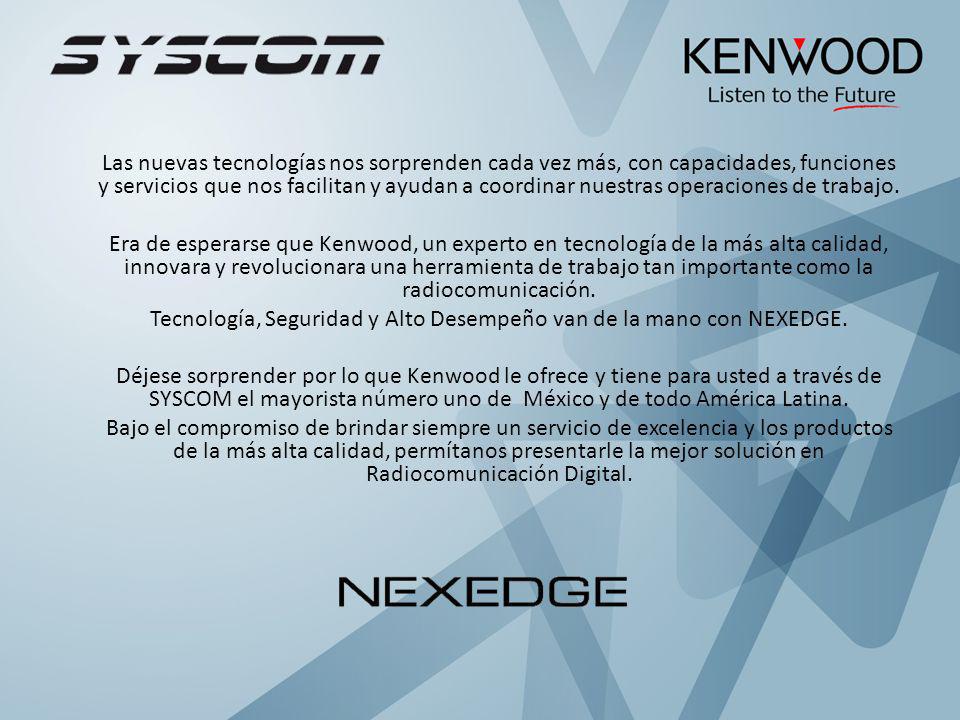

2 Las nuevas tecnologías nos sorprenden cada vez más, con capacidades, funciones y servicios que nos facilitan y ayudan a coordinar nuestras operaciones de trabajo. Era de esperarse que Kenwood, un experto en tecnología de la más alta calidad, innovara y revolucionara una herramienta de trabajo tan importante como la radiocomunicación. Tecnología, Seguridad y Alto Desempeño van de la mano con NEXEDGE. Déjese sorprender por lo que Kenwood le ofrece y tiene para usted a través de SYSCOM el mayorista número uno de México y de todo América Latina. Bajo el compromiso de brindar siempre un servicio de excelencia y los productos de la más alta calidad, permítanos presentarle la mejor solución en Radiocomunicación Digital.

3 ¿NXDN? NXDN significa Next Generation Digital Narrowband y su propósito principal es mejorar el aprovechamiento del espectro radioeléctrico. Esto por medio de una reducción en los anchos de canal de 12.5kHz a 6.25kHz. ¿NEXEDGE? Es una plataforma de radiocomunicación digital bajo el protocolo NXDN. Este protocolo fue diseñado en común acuerdo entre 11 fabricantes de equipos y sistemas de radiocomunicación, entre ellos KENWOOD y ICOM. A la fecha se han registrado mas fabricantes dentro del foro.

4 MIEMBROS DEL FORO NXDN AeroflexEtherstackRitron AltonikaExacomSwissphone ArincGeneral DynamicsTelex Radio AnritsuGME/StandardTrident AutecHoag ElectronicsTwisted Pair Solutions BoeingHyteraWavecom CatalystIcomZetron CML MicrosystemJVC Kenwood Connect Systems (CSI)RF Technology DanielsRaven Electronics

5 Los productos NEXEDGE utilizan avanzados gestores para la digitalización de la voz y son compatibles tanto con flotas analógicas en FM. Las conversiones al nuevo sistema o las expansiones del sistema no requieren de grandes modificaciones para operar. NEXEDGE Múltiples soluciones en un mismo sistema.

6 Método de AccesoFDMA ModulaciónFSK 4 niveles VocoderAMBE +2 Espaciamiento de canal (digital)6.25 kHz12.5 kHz Velocidad de transmisión4800 bds9600 bds Codec Rate3600 bds7200 bds Modo convencionalSÍ Modo TrunkingSÍ EncripciónSÍ (15 bits/32767 llaves) DES/AESSÍ 4 kHz ocupados de BW 4K0F1E (4800 bps) 8.3 kHz ocupados de BW 8K30F1E (9600 bps) NXDN para canales 12.5 kHzNXDN para canales 6.25 kHz

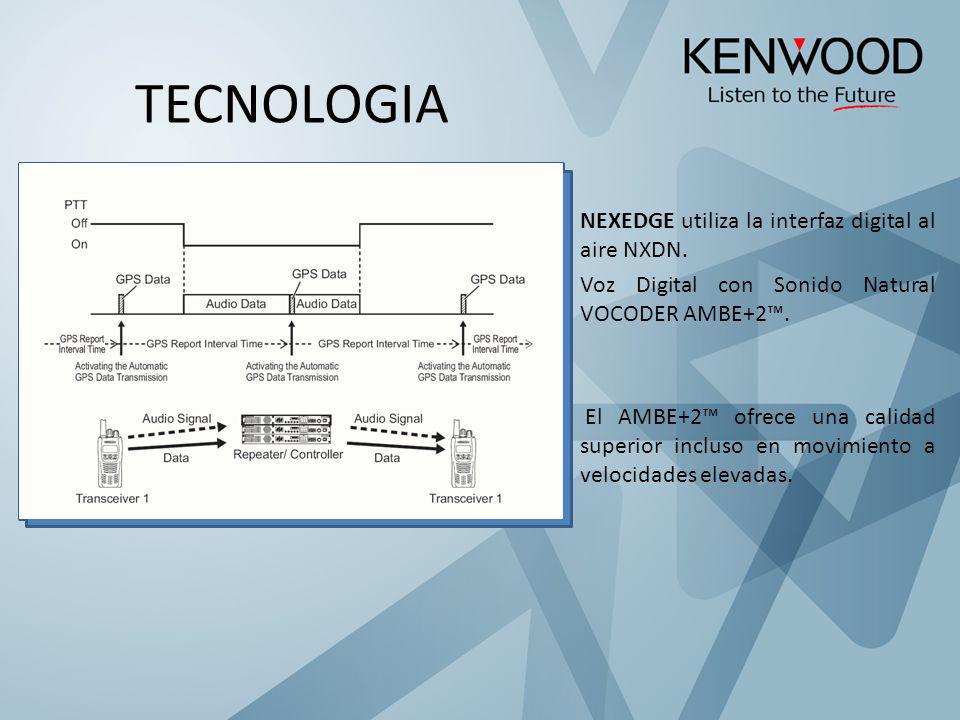

7 NEXEDGE utiliza la interfaz digital al aire NXDN. Voz Digital con Sonido Natural VOCODER AMBE+2. El AMBE+2 ofrece una calidad superior incluso en movimiento a velocidades elevadas. TECNOLOGIA

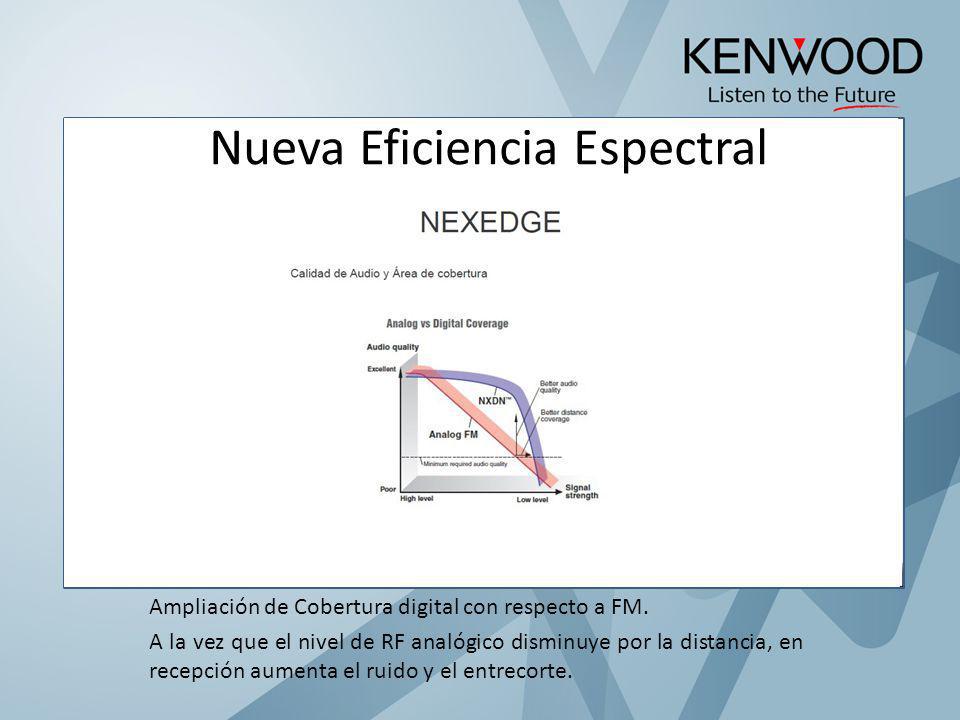

8 Ampliación de Cobertura digital con respecto a FM. A la vez que el nivel de RF analógico disminuye por la distancia, en recepción aumenta el ruido y el entrecorte. Nueva Eficiencia Espectral

9 ¡CASOS DE ÉXITO!

10 Más de 16,000 radios en la mina mas grande del mundo ubicada en Brasil. La universidad mas grande de México UNAM acudió a NEXEDGE. Caminos y puentes Federales CAPUFE, con la red multi-sitio más grande de todo México.

11 Casinos de alto nivel de seguridad en las Vegas Nevada, como lo es The Venetian Royal Casino La Torre CN en Toronto Y MUCHOS MAS…!

12 Listo para comunicaciones digitales o analógicas en cualquier ancho de banda Diseñado para que la migración de analógico – digital sea a su propio ritmo Convencional, Trunking y soluciones de área extendida a través de IP El manejo sobre IP reduce los costos de operación y de mantenimiento Voz y comunicaciones de datos simultáneos en un mismo canal Claridad y calidad de la voz digitalPaquetes de datos enviados al aire protegidos por códigos de encripción Eficiencia del espectro Mayor eficienciaInversión basada en ROI Privacidad y seguridadExcepcional calidad de voz Variedad de operaciónMigración escalada Un vistazo a NEXEDGE

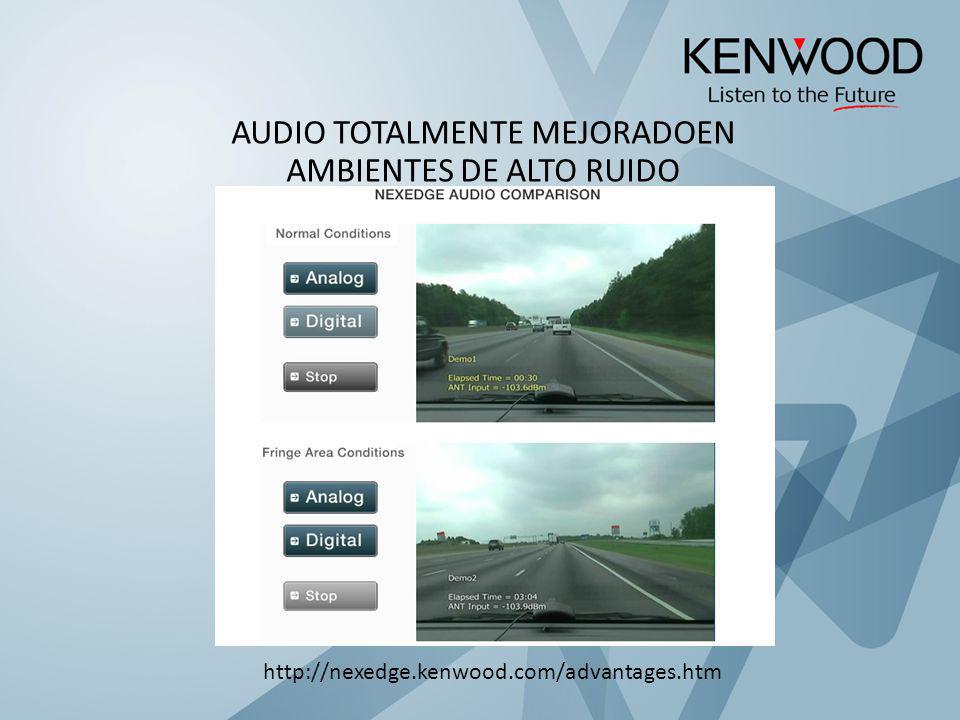

13 AUDIO TOTALMENTE MEJORADOEN AMBIENTES DE ALTO RUIDO

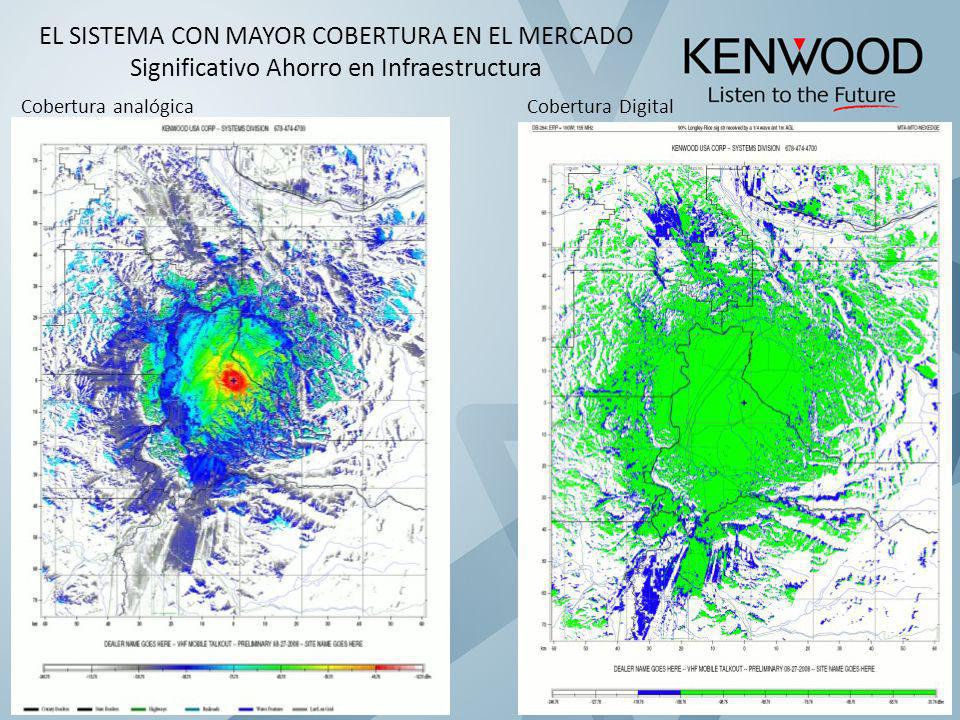

14 EL SISTEMA CON MAYOR COBERTURA EN EL MERCADO Significativo Ahorro en Infraestructura Cobertura analógicaCobertura Digital

15 Opciones incluidas en NEXEDGE sin costo adicional. Conectividad IP GPS Roaming Over the Air Alias Modo Mezclado Conectividad telefónica (solo en sistemas troncalizados) HABLEMOS DE ALGUNAS DE ESTAS FUNCIONES..

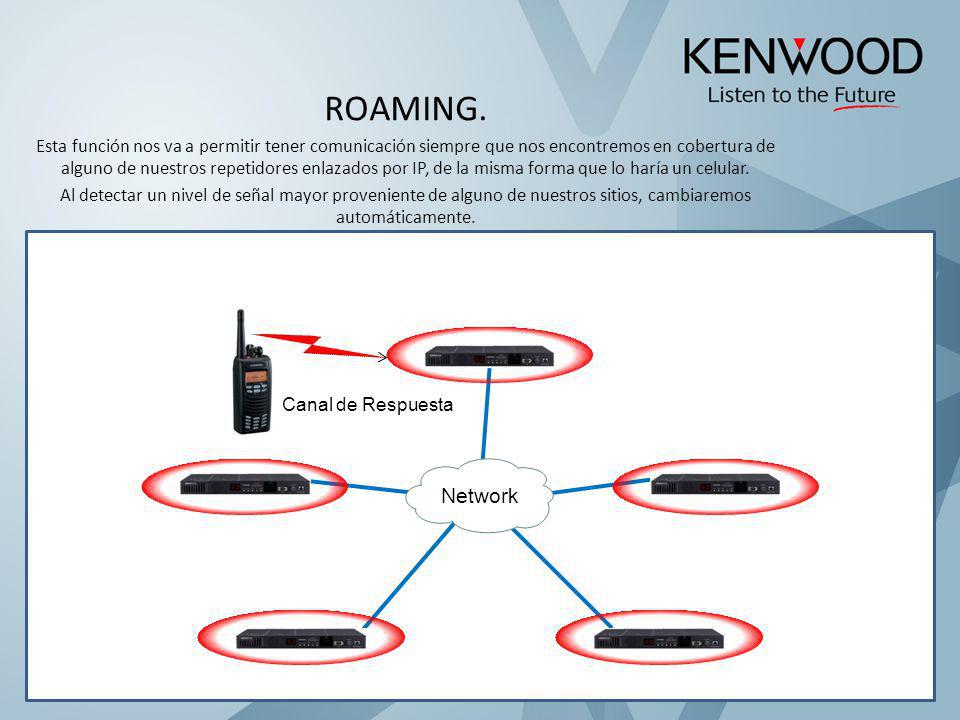

16 ROAMING. Esta función nos va a permitir tener comunicación siempre que nos encontremos en cobertura de alguno de nuestros repetidores enlazados por IP, de la misma forma que lo haría un celular. Al detectar un nivel de señal mayor proveniente de alguno de nuestros sitios, cambiaremos automáticamente. Network Canal de Respuesta

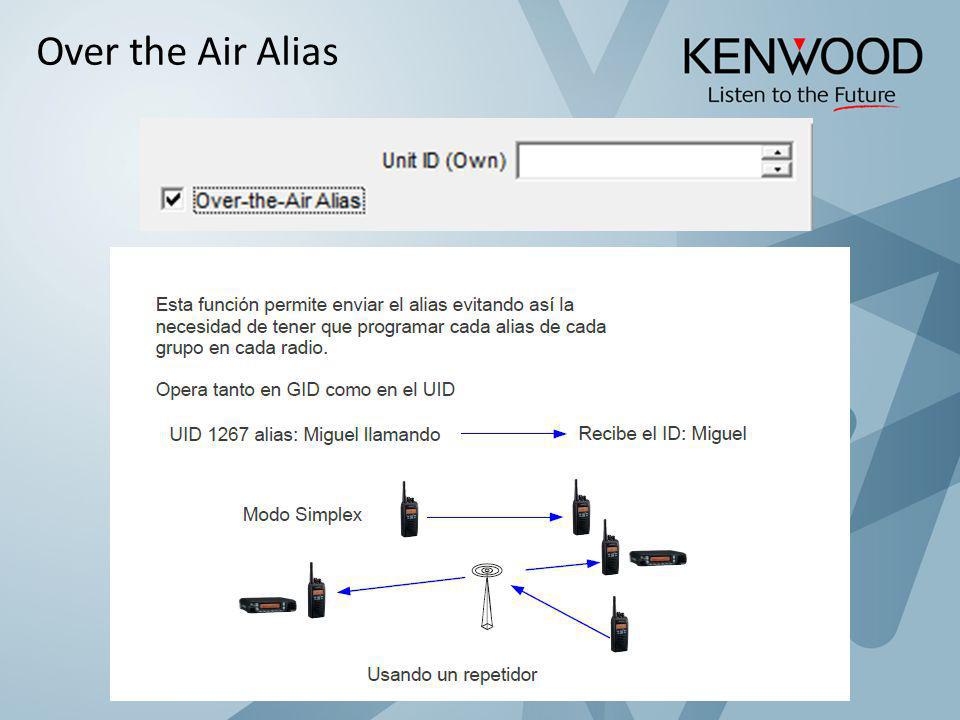

17 Over the Air Alias

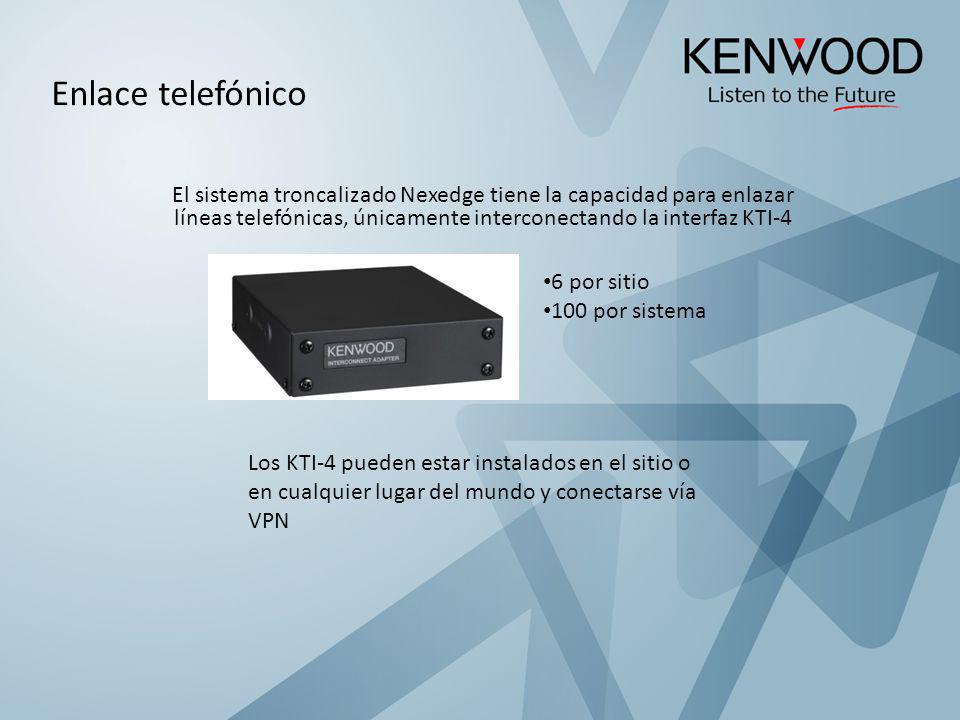

18 El sistema troncalizado Nexedge tiene la capacidad para enlazar líneas telefónicas, únicamente interconectando la interfaz KTI-4 6 por sitio 100 por sistema Los KTI-4 pueden estar instalados en el sitio o en cualquier lugar del mundo y conectarse vía VPN Enlace telefónico

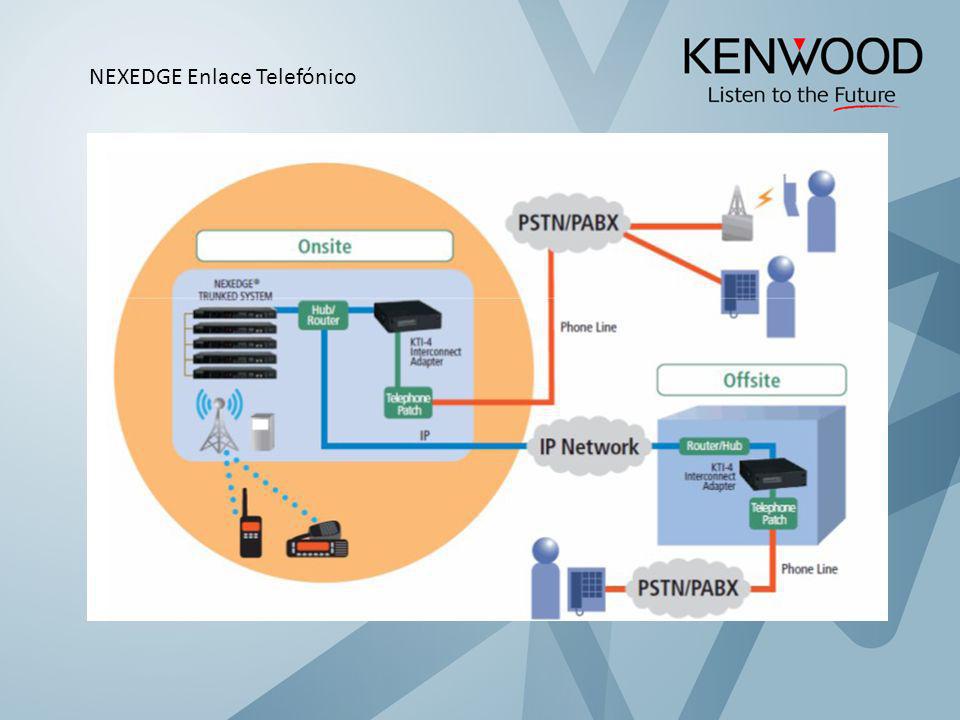

19 NEXEDGE Enlace Telefónico

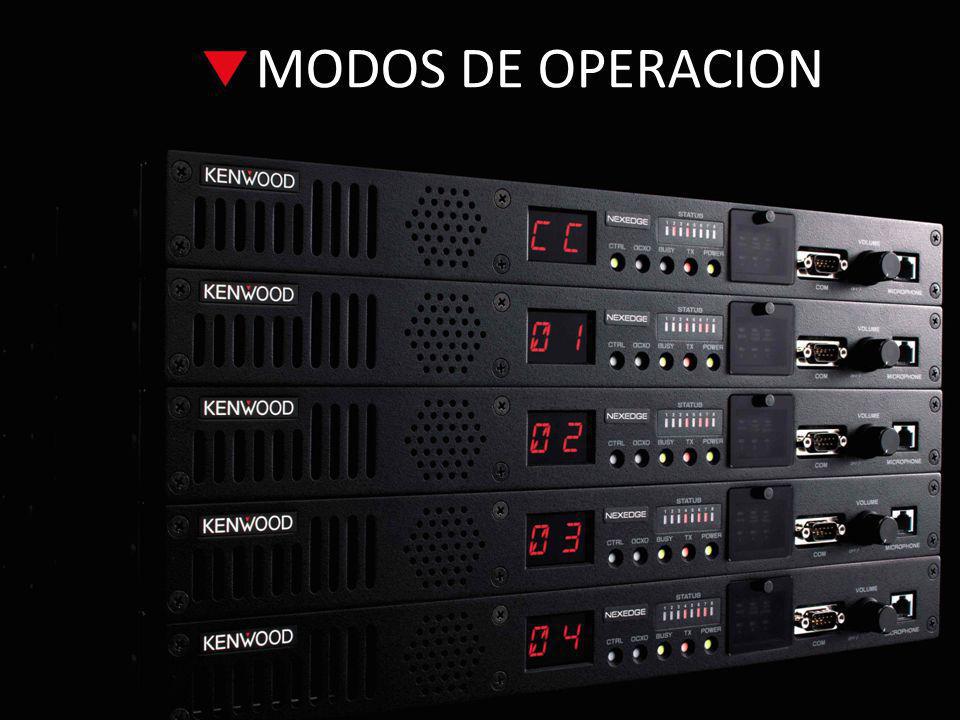

20 MODOS DE OPERACION

21 Modo Digital Convencional.

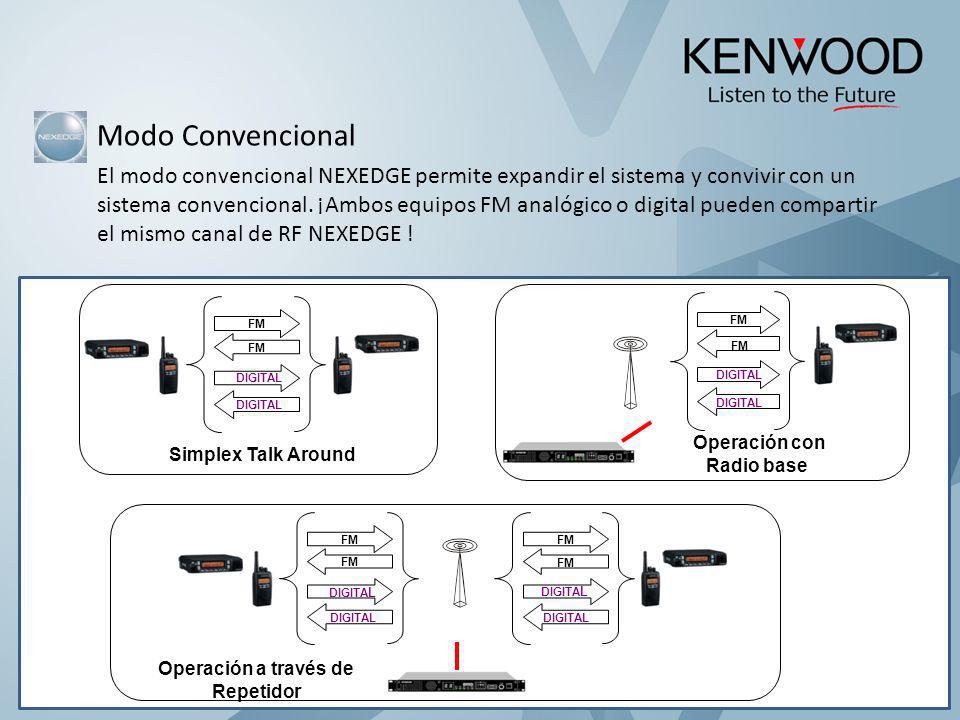

22 Modo Convencional El modo convencional NEXEDGE permite expandir el sistema y convivir con un sistema convencional. ¡Ambos equipos FM analógico o digital pueden compartir el mismo canal de RF NEXEDGE ! FM DIGITAL Simplex Talk Around FM DIGITAL Operación con Radio base FM DIGITA L FM DIGITA L Operación a través de Repetidor

23 NEXEDGE Red IP Convencional

24 Modo convencional por IP En esta forma de operación, nuestro sistema, nos va a permitir alcanzar la comunicación entre dos puntos o más donde es imposible lograrlo a través de RF. La capacidad de comunicación por IP, puedes ser punto a punto o punto-multipunto donde el total de enlaces por IP asciende a 48 sitios. Además a través de la IP o con el enlace inalámbrico mas sencillo, usted puede reprogramar y hacer cambios en su repetidor, sin necesidad de trasladarse hasta el sitio. IP Network

25 Modo Trunking Digital Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

26 Modo Troncal Digital NEXEDGE troncal proporciona un incremento de la capacidad, mejora las facilidades de llamada, mejora la seguridad y ofrece comunicaciones más rápidas con menos acciones del usuario que en un sistema convencional. Switch Ethernet Nexedge Trunking Rápido acceso (320ms) Eficiencia trunking Operación flexible 30 canales por sitio GID UID Cola de llamadas Prioridad de las llamadas (8) Cambio automático de canal de control

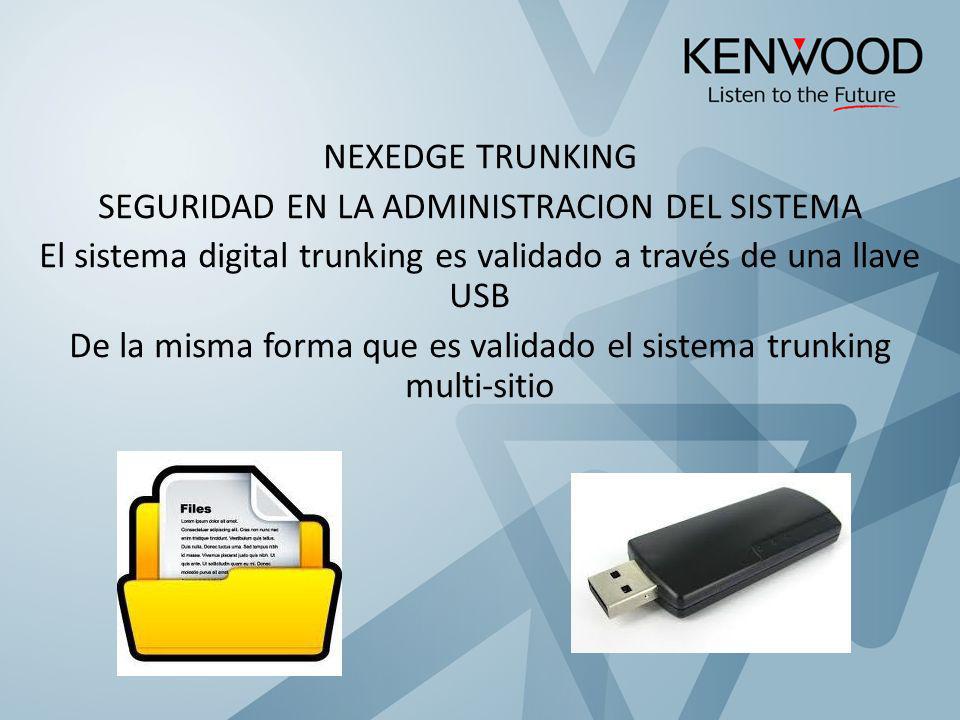

27 NEXEDGE TRUNKING SEGURIDAD EN LA ADMINISTRACION DEL SISTEMA El sistema digital trunking es validado a través de una llave USB De la misma forma que es validado el sistema trunking multi-sitio

28 Redes IP Multi-Sitio Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

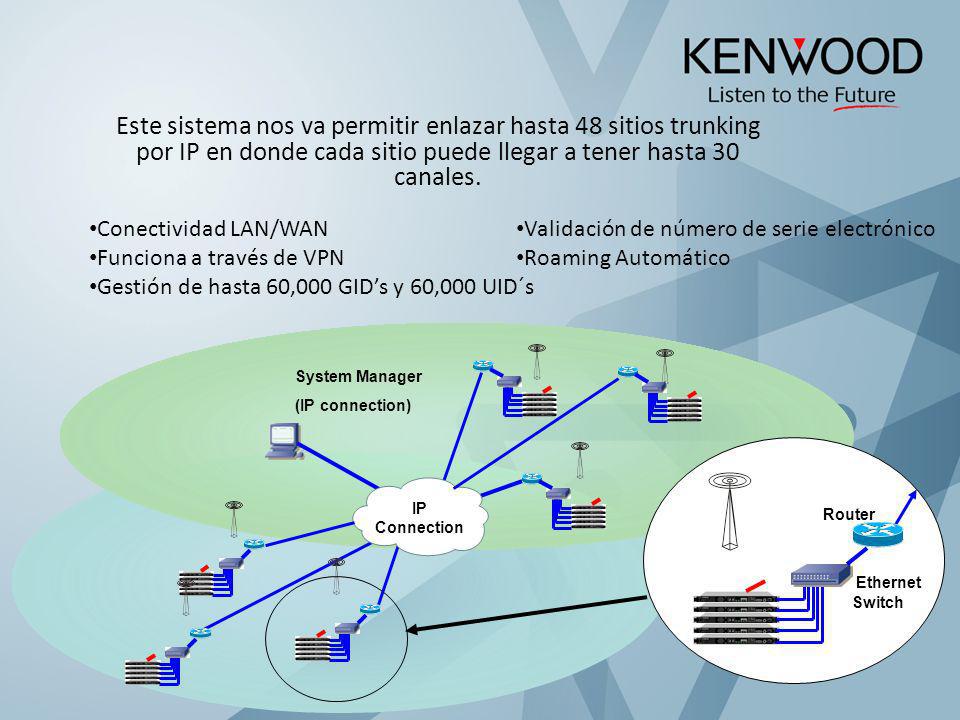

29 Este sistema nos va permitir enlazar hasta 48 sitios trunking por IP en donde cada sitio puede llegar a tener hasta 30 canales. System Manager (IP connection) IP Connection Router Ethernet Switch Conectividad LAN/WAN Funciona a través de VPN Gestión de hasta 60,000 GIDs y 60,000 UID´s Validación de número de serie electrónico Roaming Automático

30 ¡APLICACIONES! Existe un gran número de aplicaciones para la tecnología NEXEDGE desarrolladas por Kenwood, pero también gracias que NXDN es un protocolo abierto en Syscom hemos desarrollado distintos softwares que complementan y lo reafirman como la mejor solución en radiocomunicación.

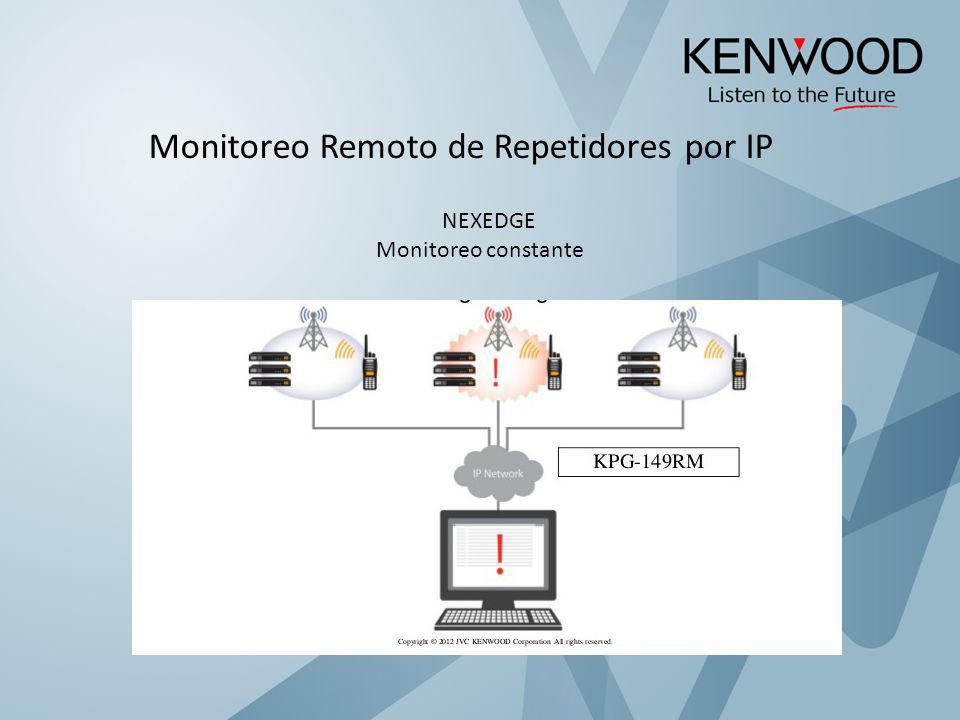

31 Monitoreo Remoto de Repetidores por IP NEXEDGE Monitoreo constante

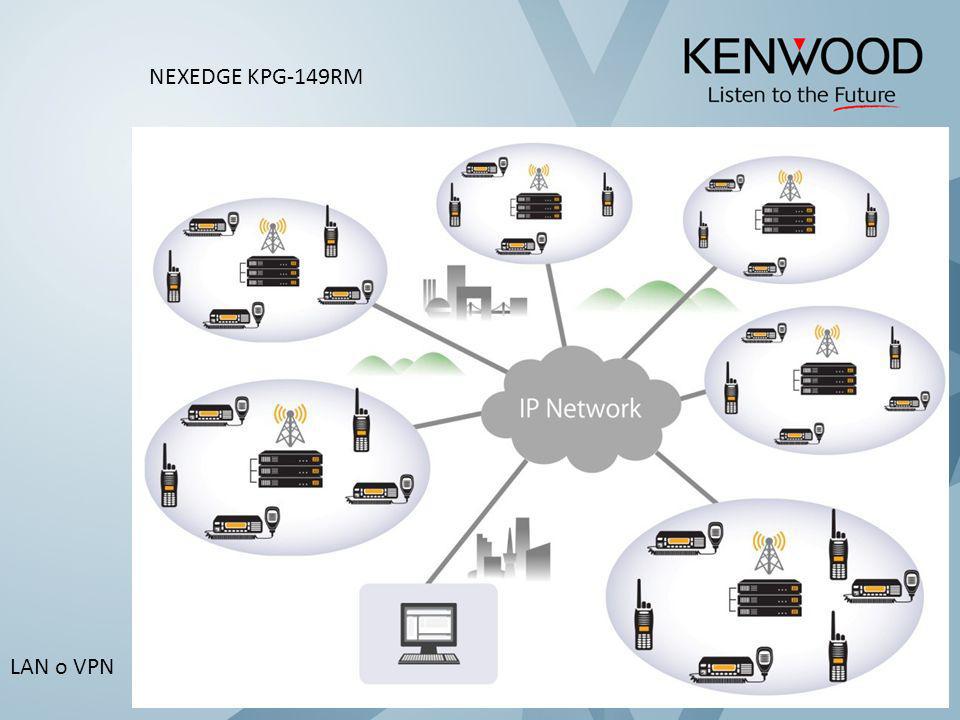

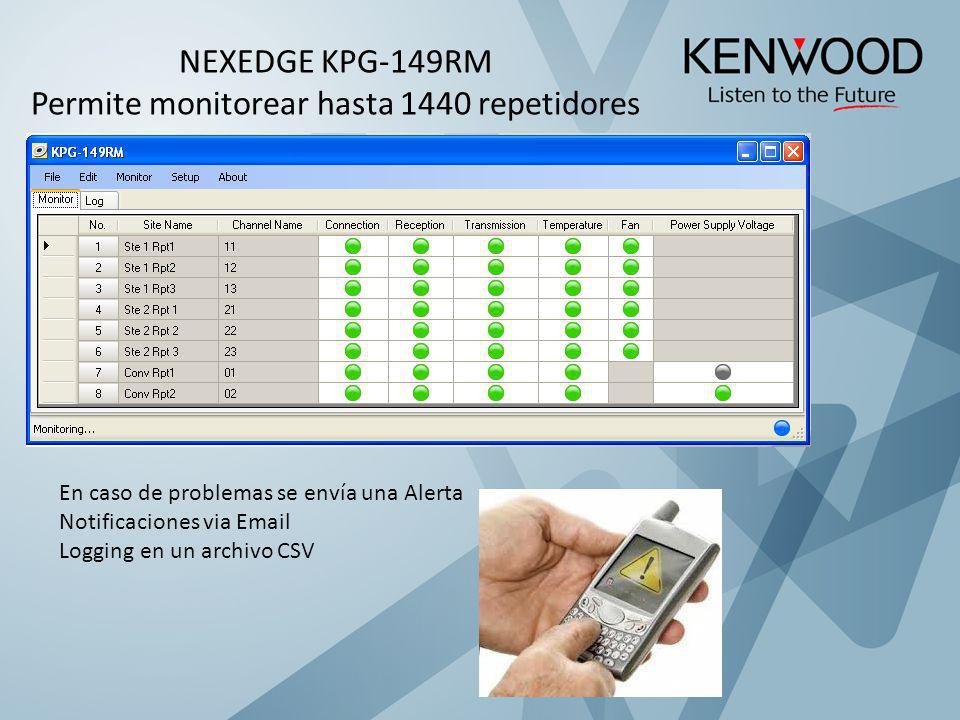

32 NEXEDGE KPG-149RM Permite monitorear hasta 1440 repetidores En caso de problemas se envía una Alerta Notificaciones via Logging en un archivo CSV

33 LAN o VPN NEXEDGE KPG-149RM

34 OTAP Over the air Programming Manager. KPG-150AP Hasta 100,000 radios

35 El software KPG-150AP incluye 10 licencias Se pueden manejar hasta 100,000 licencias en hasta 10 puertos Programación parcial o total de los radios Opera en modo NXDN digital tanto Convencional como Troncalizado Radios compatibles con OTAP El radio tiene que ser programado una primera vez por PC utilizando el software y seleccionar la opción OTAP Limitaciones del OTAP (muy pocas) No se puede cambiar el NXDN UID No se puede actualizar el firmware No se puede leer el radio Se tiene que utilizar el modo digital NXDN

36 Envío de Imágenes NEXEDGE

37 NEXEDGE Imágenes Lectura automática de imágenes en intervalos de tiempo pre-establecidos (auto polling) 5 a 6553 segundos 5 niveles de compresión de imagen Std =1.5KB Fine=3.0KB Super Fine=6.0KB Premium=18KB 3 diferentes tamaños de imagen 160x120px 320x240px 640x400 Estación de Monitoreo Estación Base

38 Diferente calidad de Imagen

39 DVR Radio Alert. Sistema de alertas para interconectar DVR con sistemas de radio KENWOOD, además de telefonía celular. Características: Envió de alertas por Radio, Correo y SMS. Alertas de radio ya sea por llamada selectiva o mensaje personalizado. Alertas de radio a un radio en especifico, un grupo o aviso general. Soporta sistemas Fleet Sync y NEXEDGE. Fácil instalación

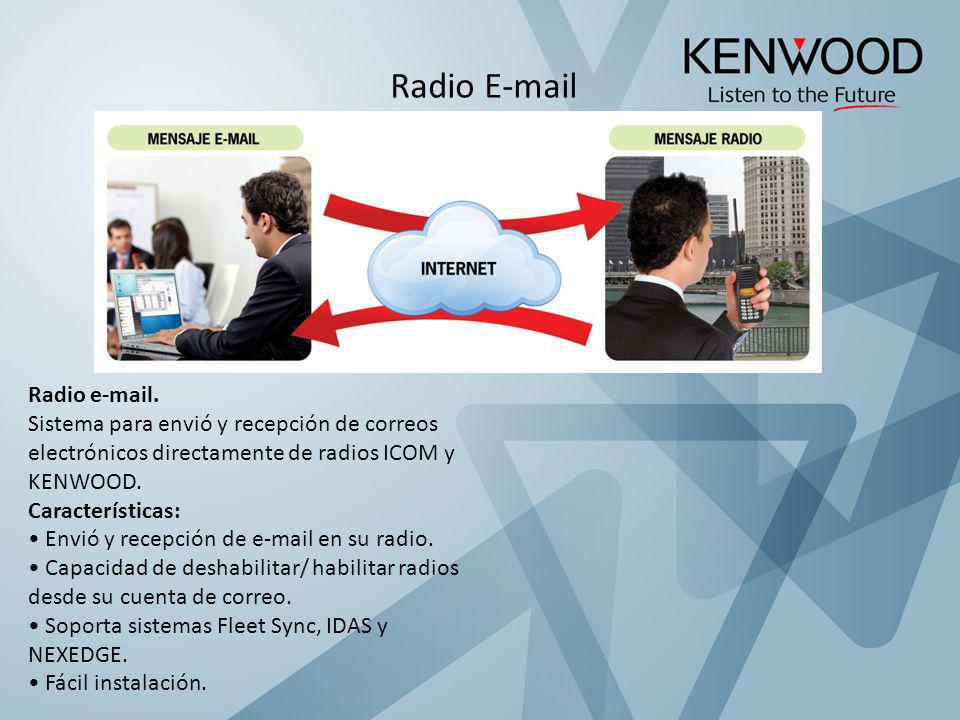

40 Radio Radio . Sistema para envió y recepción de correos electrónicos directamente de radios ICOM y KENWOOD. Características: Envió y recepción de en su radio. Capacidad de deshabilitar/ habilitar radios desde su cuenta de correo. Soporta sistemas Fleet Sync, IDAS y NEXEDGE. Fácil instalación.

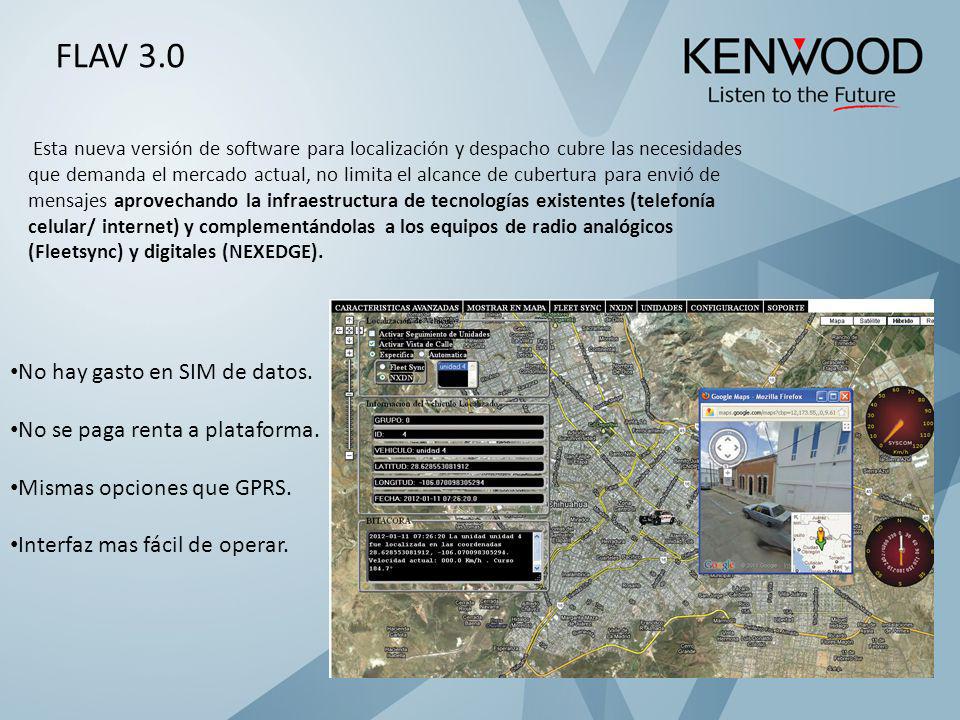

41 FLAV 3.0 Esta nueva versión de software para localización y despacho cubre las necesidades que demanda el mercado actual, no limita el alcance de cubertura para envió de mensajes aprovechando la infraestructura de tecnologías existentes (telefonía celular/ internet) y complementándolas a los equipos de radio analógicos (Fleetsync) y digitales (NEXEDGE). No hay gasto en SIM de datos. No se paga renta a plataforma. Mismas opciones que GPRS. Interfaz mas fácil de operar.

42 Con la finalidad de obtener el resultado esperado por parte de nuestros clientes, Syscom se pone a sus órdenes para cualquier asesoría o desarrollo de proyectos. No olvide que con SYSCOM usted siempre gana! ¡GRACIAS POR SU ATENCION!

43 ¿PREGUNTAS?
