1 Introduccion a los Sistemas de Grabacion Digital de Video

2 Contenido Grabacion digital Vs Analoga
El surgimiento de la grabacion digital Conceptos Fundamentales: Velocidad FPS,Resolucion,Formato de compresion,Funcion Multiplex, Espacio en Disco Duro,Transmision remota,Velocidad de transmision remota, Ancho de banda Sistemas de grabación Autonomos Vs. Basados en PC Generalidades de los sistemas de grabación digital Autónomos y Basados en PC Presentacion de productos: Linea de grabadoras digitales DIGITAL WATCHDOG Guia de seleccion de grabadoras digitales DIGITAL WATCHDOG Diseñando Sistemas de CCTV con DVR: Aplicaciones. Contenido

3 . DVR : Es una abreviación de grabación digital de video (Digital Video Recorder),que consiste en el procesamiento del video en forma digital. Este proceso habilita la grabación continua sin videocintas y provee imágenes claras. Por lo tanto esta próxima generación de equipos reemplazara rápidamente los equipos existentes de tecnología análoga Definicion

4 Grabacion Digital VS Analoga

5 Grabacion digital Vs analoga
Alta Resolucion S-VHS Media Resolucion VHS Baja Resolucion

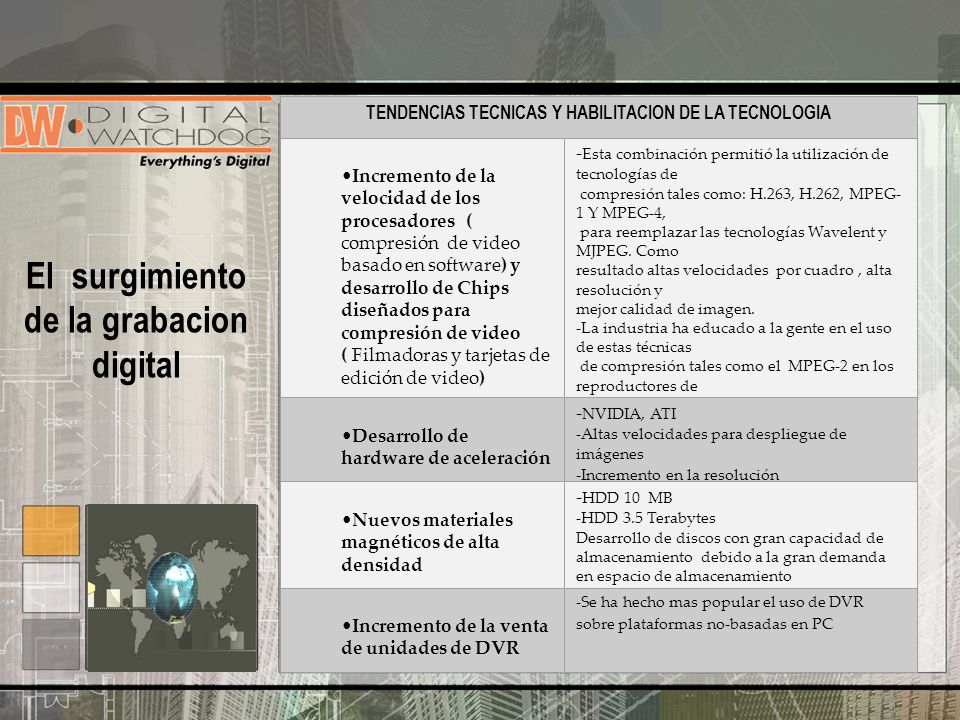

6 TENDENCIAS TECNICAS Y HABILITACION DE LA TECNOLOGIA
Incremento de la velocidad de los procesadores ( compresión de video basado en software) y desarrollo de Chips diseñados para compresión de video ( Filmadoras y tarjetas de edición de video) -Esta combinación permitió la utilización de tecnologías de compresión tales como: H.263, H.262, MPEG-1 Y MPEG-4, para reemplazar las tecnologías Wavelent y MJPEG. Como resultado altas velocidades por cuadro , alta resolución y mejor calidad de imagen. -La industria ha educado a la gente en el uso de estas técnicas de compresión tales como el MPEG-2 en los reproductores de DVD y el MPEG-4 en las Filmadoras. Desarrollo de hardware de aceleración -NVIDIA, ATI -Altas velocidades para despliegue de imágenes -Incremento en la resolución Nuevos materiales magnéticos de alta densidad -HDD 10 MB -HDD 3.5 Terabytes Desarrollo de discos con gran capacidad de almacenamiento debido a la gran demanda en espacio de almacenamiento Incremento de la venta de unidades de DVR -Se ha hecho mas popular el uso de DVR sobre plataformas no-basadas en PC El surgimiento de la grabacion digital

7 Conceptos Fundamentales
Velocidad FPS . Frame: Una sola imagen en una cinta de video Velocidad de visualización:Es el numero total de cuadros que produce el sistema cuando muestra 16 cámaras Velocidad de visualización: 480 FPS Velocidad de grabación:240 FPS Entradas: 16 Canales Conceptos Fundamentales 1 FPS 7 FPS 30 FPS

8 Conceptos Fundamentales
Velocidad fps Conceptos Fundamentales

9 Formatos de compresion
El término compresión de datos se refiere al proceso de reducción del volumen de datos necesarios para representar una determinada cantidad de información Conceptos Fundamentales Imagen Original Imagen Comprimida

10 Formatos de compresion

11 Conceptos Fundamentales
Resolucion Resolución Configuración que determina la cantidad de información que aparece en la pantalla, medida en píxeles. Resolucion en video digital 160X120, 320X240,640X480 Tamaño de compresion 160 X 120 = Promedio 1Kb/F, 320 X 240 = Promedio 2.5Kb/F, 640 X 480 = Promedio 6Kb/F Conceptos Fundamentales

12 Conceptos Fundamentales
Funcion Multiplex Simplex: Grabacion o Reproduccion. Duplex: Grabacion y reproduccion simultanea Triplex: Grabacion, reproduccion y monitoreo remoto Pentaplex:Grabacion, visualizacion, Reproduccion, Transmision sobre la red, Almacenamiento a medios portables CD-R/DVD-R Conceptos Fundamentales

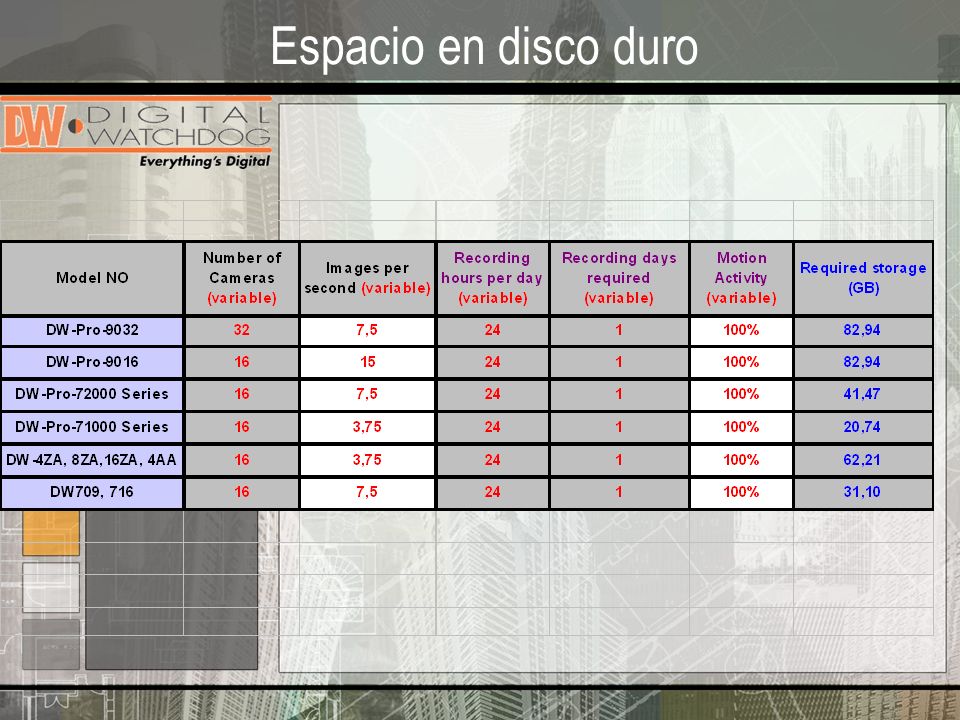

13 Espacio en disco duro

14 Conceptos Fundamentales
Transmision remota Transmision remota PSTN, ISDN, LAN, Circuito enlazado, Internet. Velocidad de transmision remota LAN:120F/S PSTN:1~5F/S ISDN:3~10F/S Conceptos Fundamentales

15 Conceptos Fundamentales
Ancho de banda Definicion:En comunicaciones digitales, el ancho de banda se expresa en bits por segundo (bps). Número de bits transmitidos por segundo, que se usa como medida de la velocidad a la que un dispositivo, como un módem, puede transferir datos Conceptos Fundamentales

16 Conceptos Fundamentales
Ancho de Banda Conceptos Fundamentales

17 DVR Basado en PC DVR Autónomo
El DVR basado en PC es configurado basado en los SO existentes en PC tales como Windows y consiste de una tarjeta capturadora de imágenes y unas especificaciones de hardware optimizado para asegurar una mejor estabilidad. Aunque este puede parecer un PC general con una tarjeta adicional, el DVR basado en PC es fabricado como un conjunto completo y asegura una operación estable del sistema DVR. También con una característica de escalabilidad del PC, varias funciones adicionales pueden ser adicionadas al DVR El DVR autónomo es llamada DVR embebido o DVR- no basado en PC. Equipado con su propio SO, el DVR Autónomo provee solamente las funcionalidades básicas de un DVR. Estos DVR solo utilizan las partes necesarias para la administración de video por lo cual aseguran una operación estable y son fáciles de usar

18

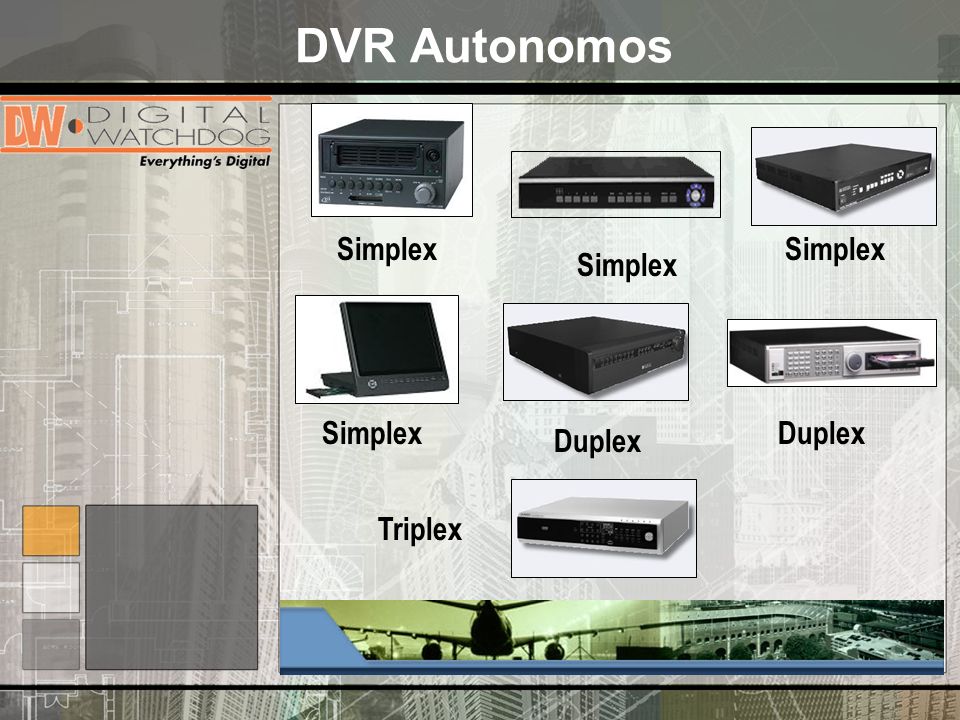

19 DVR Autonomos Simplex Simplex Simplex Simplex Duplex Duplex Triplex

20 DVR Basados en PC PENTAPLEX DW-PRO SERIE FURY- SERIE
