1 PROYECTO CONSTRUCCIÓN DE CANAL REVESTIDO EN EL RÍO ACONCAGUA TRAMO EL ESCORIAL A LLAY LLAY 2013 DIRECCION OBRAS HIDRAULICAS Abril 2013

2 ANTECEDENTES Dentro del Marco Legal del DS MOP N° 330 que declara Zona de Escasez Hídrica la Cuenca del Río Aconcagua, y debido a la constante preocupación de los agricultores de la zona por la inseguridad para riego lo cual se ha visto manifestado en diversas reuniones y actos ciudadanos, tanto en el MINAGRI como en la DOH, es que esta última institución ha visto la necesidad de efectuar un canal revestido de 27,5 km que aún no se han hecho, entre las baterías: Esto va a traer como consecuencia el término de estas obras de ingeniería uniendo los tramos para así impedir la pérdida del recurso hídrico, transportando un caudal de 3.5 m3/s.

3 INVERSION A LA FECHA POZOS - MOP DETALLE DE MONTOS. BATERIA DE POZOS OPERACIÓN Llay PanquehueCurimon (Periodo) (10 pozos)(18 pozos)(23pozos) TOTAL PAGADO A LA FECHA$ SUMA TOTAL INCLUIDO ESTE PERIODO$

4 DESARROLLO A LA FECHA

5 PROYECTO CURIMON Descripción de la obra. Canal de Hormigón Armado que conduce las aguas extraídas de los 23 pozos ubicados en la Superficie (18,6 Ha) destinada por el M.B.N. a la D.O.H. Curimón. Tiene un largo total a canalizar de 9000 m. Desde el pozo 100 en Fundo la Peña hasta Puente el Rey en San Felipe. Tiene una pendiente promedio de 1,2%. Descripción de la obra. Canal de Hormigón Armado que conduce las aguas extraídas de los 23 pozos ubicados en la Superficie (18,6 Ha) destinada por el M.B.N. a la D.O.H. Curimón. Tiene un largo total a canalizar de 9000 m. Desde el pozo 100 en Fundo la Peña hasta Puente el Rey en San Felipe. Tiene una pendiente promedio de 1,2%.

6 POZOS CURIMON

7 PROYECTO CURIMON Trazado Canal Revestido desde Pozos Curimón hasta Puente del Rey

8 PROYECTO PANQUEHUE DESCRIPCION DE LA OBRA Tubería corrugada de HDPE (diámetro nominal 1500 mm) que conduce las aguas extraídas de los 23 pozos en la Superficie D.O.H. en Curimón, que continúa con el trasnporte de aguas del canal de hormigón armado. Tiene un largo total a entubar aprox. de m. Desde Puente el Rey en San Felipe hasta el Río Aconcagua (Sector El Escorial – Cruce Ferroviario). Tiene una pendiente promedio de 1,0%. Tubería corrugada de HDPE (diámetro nominal 1500 mm) que conduce las aguas extraídas de los 23 pozos en la Superficie D.O.H. en Curimón, que continúa con el trasnporte de aguas del canal de hormigón armado. Tiene un largo total a entubar aprox. de m. Desde Puente el Rey en San Felipe hasta el Río Aconcagua (Sector El Escorial – Cruce Ferroviario). Tiene una pendiente promedio de 1,0%.

9 PROYECTO PANQUEHUE Trazado tubería desde Puente del Rey hasta El Sector El Escorial

10 PROYECTO PANQUEHUE Pozos Panquehue y Caudales

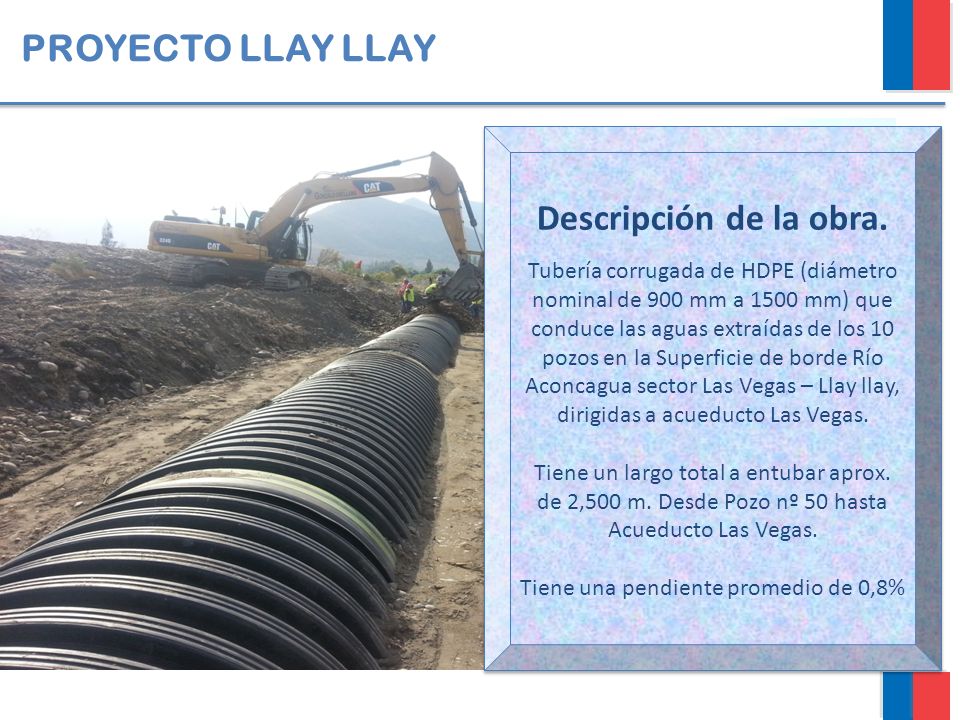

11 PROYECTO LLAY LLAY Descripción de la obra. Tubería corrugada de HDPE (diámetro nominal de 900 mm a 1500 mm) que conduce las aguas extraídas de los 10 pozos en la Superficie de borde Río Aconcagua sector Las Vegas – Llay llay, dirigidas a acueducto Las Vegas. Tiene un largo total a entubar aprox. de 2,500 m. Desde Pozo nº 50 hasta Acueducto Las Vegas. Tiene una pendiente promedio de 0,8% Descripción de la obra. Tubería corrugada de HDPE (diámetro nominal de 900 mm a 1500 mm) que conduce las aguas extraídas de los 10 pozos en la Superficie de borde Río Aconcagua sector Las Vegas – Llay llay, dirigidas a acueducto Las Vegas. Tiene un largo total a entubar aprox. de 2,500 m. Desde Pozo nº 50 hasta Acueducto Las Vegas. Tiene una pendiente promedio de 0,8%

12 PROYECTO LLAY LLAY – TRAMO POZOS DOH Trazado Pozo 50 hasta Cámara 10

13 PROYECTO LLAY LLAY Descripción de la obra. Tubería corrugada de HDPE (diámetro nominal de mm) que conduce las Aguas extraídas de los 10 pozos en la Superficie de borde Río sector Las Vegas – Llay llay, dirigidas a Río Aconcagua. Tiene un largo total a entubar aprox. de 3,250 m. Desde Acueducto Las Vegas hasta Río Aconcagua en Sector Ocoa. Objetivo, suplir déficit de aguas de la tercera sección y canales del sector. Tiene una pendiente promedio de 0,9% Descripción de la obra. Tubería corrugada de HDPE (diámetro nominal de mm) que conduce las Aguas extraídas de los 10 pozos en la Superficie de borde Río sector Las Vegas – Llay llay, dirigidas a Río Aconcagua. Tiene un largo total a entubar aprox. de 3,250 m. Desde Acueducto Las Vegas hasta Río Aconcagua en Sector Ocoa. Objetivo, suplir déficit de aguas de la tercera sección y canales del sector. Tiene una pendiente promedio de 0,9%

14 PROYECTO LLAY LLAY – TRAMO SECTOR OCOA Trazado desde Cámara 10 hasta Sector Ocoa.

15 PROYECTO COMPLEMENTARIO

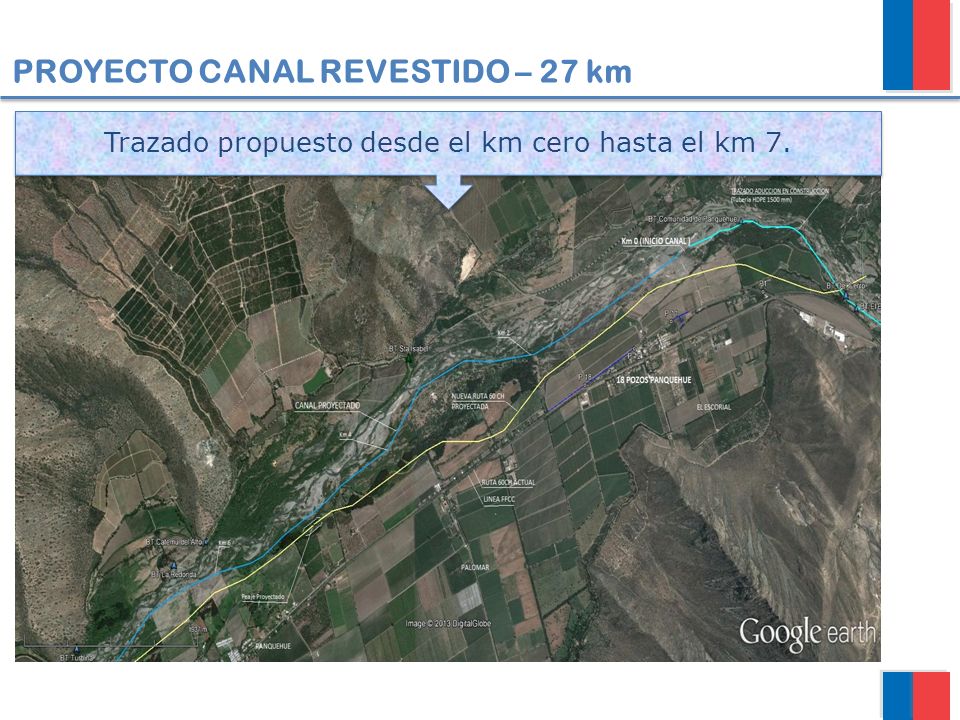

16 PROYECTO CANAL REVESTIDO – 27 km TRAMO 1 (0 km – 7 km) Trazado propuesto desde el km cero hasta el km 7.

17 PROYECTO CANAL REVESTIDO – 27 km Trazado propuesto desde el km 7 hasta el km 16. TRAMO 2 (7 km – 16 km) Trazado propuesto desde el km 7 hasta el km 16. TRAMO 2 (7 km – 16 km)

18 PROYECTO CANAL REVESTIDO – 27 km Trazado propuesto desde el km 16 hasta el km 27,5. TRAMO 3 (16 km – 27,5 km) Trazado propuesto desde el km 16 hasta el km 27,5. TRAMO 3 (16 km – 27,5 km)

19 PRESUPUESTO CANAL REVESTIDO – 27 km Este presupuesto corresponde a valores estimativos, los cuales han sido colegidos a partir de los itemizados contemplados en los contratos DOH vigentes.

20 PRESUPUESTA DE INVERSION – 27 km En la glosa común para los Gobiernos Regionales se menciona en el Programa 02 numeral 5.6 Transferencias a los programas Dirección de Obras Hidráulicas y Agua Potable Rural de la Dirección General de Obras Públicas para financiar la ejecución de obras, incluso aquellas que se decida ejecutar por administración directa, que atiendan situaciones de emergencias o zonas de escasez hídrica calificadas por parte del Ministerio de Obras Públicas. Los Gobierno Regionales deberán informar trimestralmente a la Comisión especial Mixta de Presupuestos, dentro de los 30 días siguientes al término del respectivo trimestre, el listado de las obras realizadas por comuna. En la glosa común para los Gobiernos Regionales se menciona en el Programa 02 numeral 5.6 Transferencias a los programas Dirección de Obras Hidráulicas y Agua Potable Rural de la Dirección General de Obras Públicas para financiar la ejecución de obras, incluso aquellas que se decida ejecutar por administración directa, que atiendan situaciones de emergencias o zonas de escasez hídrica calificadas por parte del Ministerio de Obras Públicas. Los Gobierno Regionales deberán informar trimestralmente a la Comisión especial Mixta de Presupuestos, dentro de los 30 días siguientes al término del respectivo trimestre, el listado de las obras realizadas por comuna. Aportes proyecto Canal de Aducción Río Aconcagua Fuente Total MOP GORE V Región SUBDERE Total

21 PRESUPUESTO CANAL REVESTIDO – 27 km Se propone elaborar un convenio mandato, que firma el Director Regional de DOH e Intendente en donde se especifica la obra y los recursos que concurren en su financiamiento. El actual decreto de emergencia vence el 9 de mayo de 2013 y por tanto se requiere que la Intendencia de Valparaíso solicite un nuevo Decreto que declara zona de escasez hídrica. Lo que consigna el decreto es de ejecución inmediata sin perjuicio de la posterior toma de razón de la CGR. Referente al potencial aporte de SUBDERE. Esta institución tiene provisiones para los GORE y puede transferir al GORE de Valparaíso su aporte y hacer el Convenio mandato entre el GORE de la Región de Valparaíso y MOP.

22 Gracias
