1 AGUA Y ENERGIA PARA LA CIUDAD
DE QUITO SISTEMA SCADA (2008) AGUADORES (1895)

2 PRINCIPALES SISTEMAS DE ABASTECIMIENTO DE AGUA PARA LA CIUDAD DE QUITO
1. SISTEMA LLOA – ATACAZO – EL PLACER (1956) 2. SISTEMA PITA (1973) 3. SISTEMA PAPALLACTA INTEGRADO Sistema Papallacta I (1990) Optimización del Sistema Papallacta (1998 – 2002) 4. SISTEMA MICA QUITO SUR (2000)

3 SISTEMAS DE CAPTACION Y CONDUCCIONES PARA LA CIUDAD DE QUITO

4 CONDUCCIONES OCCIDENTALES
SISTEMA LLOA – ATACAZO – EL PLACER

5 CONDUCCIONES OCCIDENTALES
PRINCIPALES COMPONENTES: Captaciones Conducción: Canales Lloa y Atacazo 120 Km aprox. Canales cubiertos en zonas pobladas Túnel: El Cinto – 1300 m longitud Sifón: Tubería acero 20 pulgadas Estación Bombeo: Sta. Rosa Capacidad Sistema: 600 l/s aprox.

6 CONDUCCIONES OCCIDENTALES CENTRALES DE GENERACION “EL PLACER” Y “CARRION”
MICRO CENTRAL EL PLACER Marca: PELTON Modelo: Pelton 24 OG Potencia: 135 HP Caudal: 60 l/s Altura de presión: 350 psi Velocidad: 1200 RPM Año :1956 Fabricante: The Pelton Water Wheel Company (San Francisco)

7 MICRO CENTRAL HIDROELECTRICA “CARRION”
MICRO CENTRAL CARRION Marca: PELTON Modelo: Pelton 24 OG Potencia: 60 HP 240 ft – HD Velocidad: 600 RPM ESTACION DE BOMBEO COTOGYACU EL MOLINO

8 CONDUCCIONES OCCIDENTALES
PRINCIPALES COMPONENTES: Estación de Bombeo Sta. Rosa Lloa Sistema Comunicaciones: Radio- frecuencia Spread Spectrum Sistema SCADA: Centro de Control Bellavista SISTEMA NOROCCIDENTE: Microcentral Potencia: 355 Cv Caudal: m3/s Altura neta: 150 m Velocidad: 600 RPM MICROCENTRAL NOROCCIDENTE

9 CONDUCCIONES OCCIDENTALES (Sistema Noroccidente)

10 CONDUCCIONES ORIENTALES SISTEMA PITA

11 SISTEMA PITA PRINCIPALES COMPONENTES
Bocatoma: Desarenadores Canales Abiertos: 48 Km Sifones: El Salto – 200 m San Pedro – 7.0 Km Túneles: 40 de varias longitudes Central Eléctrica: “Pasochoa” EEQSA 4.5 Mw (2 Unidades) Sistema Reducción Presión y Regulación Caudal Válvulas hidráulicas automáticas para desagüe hacia los ríos. Sistema de Comunicaciones: Radio. Frecuencia Spread Spectrum Sistema SCADA: Centro Control Bellavista

12 CENTRAL HIDROELECTRICA “PASOCHOA” E.E.Q.S.A
Potencia: 4.5 Mw Caudal: 3.0 m3/s

13 CONDUCCIONES ORIENTALES (Sistema Pita)

14 SISTEMA PAPALLACTA INTEGRADO

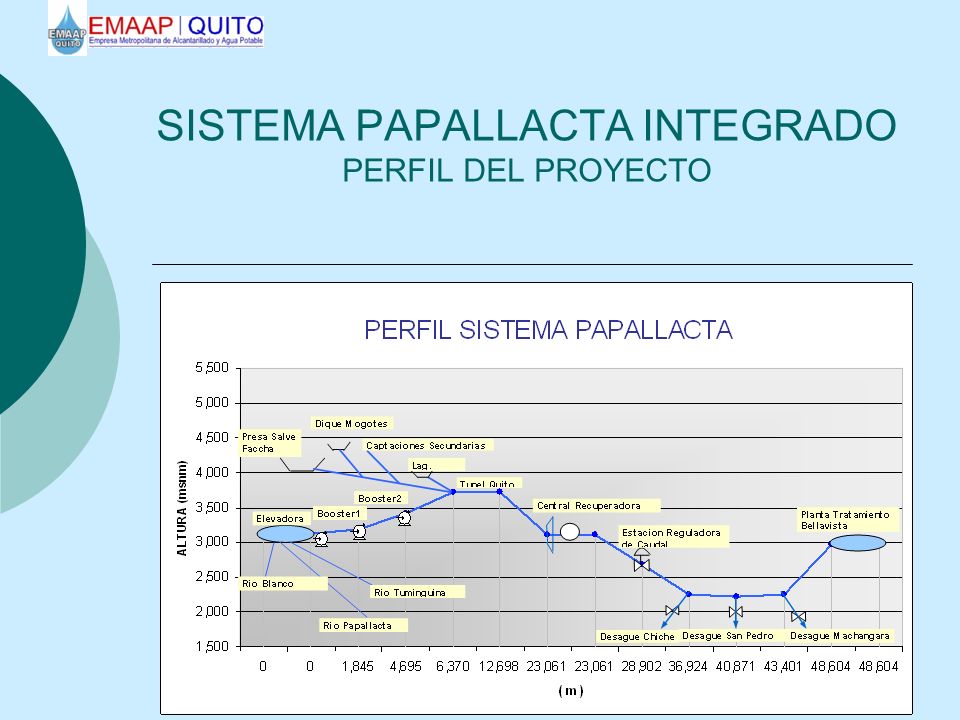

15 SISTEMA PAPALLACTA INTEGRADO PERFIL DEL PROYECTO

16 SISTEMA PAPALLACTA INTEGRADO SISTEMA PAPALLACTA I
PRINCIPALES COMPONENTES: E/B ELEVADORA ESTACIONES DE BOMBEO ELEVADORA Motores Eléctricos y Bombas verticales de 500 Kw Voltaje de Operación: 6.6 Kv Velocidad: 900 rpm Caudal total: 3.0 m3/s Altura de elevación: 50 m

17 SISTEMA PAPALLACTA INTEGRADO SISTEMA PAPALLACTA I
PRINCIPALES COMPONENTES: ESTACIONES DE BOMBEO E/B BOOSTER No.2 BOOSTER No.1 y No.2 Motores Eléctricos y Bombas horizontales de 2800 Kw Voltaje de Operación: 6.6 Kv Velocidad: 3600 rpm Caudal total: 3.0 m3/s Altura de impulsión: 300 m

18 SISTEMA PAPALLACTA INTEGRADO SISTEMA PAPALLACTA I
PRINCIPALES COMPONENTES: CENTRAL HIDROELECTRICA RECUPERADORA Turbina Pelton de 3 Inyectores: 14.7 Mw CENTRAL RECUPERADORA Voltaje de generación: 6.6 Kv Velocidad: 720 rpm Caudal máximo: 3.0 m3/s Altura bruta: 606 m

19 SISTEMA PAPALLACTA INTEGRADO SISTEMA PAPALLACTA I
LINEA DE TRANSMISION DE ENERGIA: 83 Km a 138 KV SUBESTACIONES ELECTRICAS DE REDUCCION Y ELEVACION : 138 / 6.6 KV ACUEDUCTO: 52 Km tubería de acero, Diám. 48 pulgadas TUNEL: “Quito” de 6 Km longitud SISTEMA SCADA ESTACION REDUCTORA DE PRESION DESAGUES CON VÁLVULAS HIDRAULICAS AUTOMATICAS: 03

20 SISTEMA PAPALLACTA INTEGRADO OPTIMIZACION DEL SISTEMA PAPALLACTA (OSP)
PRINCIPALES COMPONENTES: PRESA SALVEFACCHA REPRESA SALVEFACCHA: 12´ m3 Vol. Total DIQUE MOGOTES : 6´ m3 LAGUNA SUCUS : 1´ m3 CAPTACIONES SECUNDARIAS: 07 LINEA DE CONDUCCION AGUA: 33 Km tubería acero, hasta túnel Quito, Diámetro 48 pulg. TUNELES: Guaytaloma, Baños

21 SISTEMA PAPALLACTA INTEGRADO SISTEMA SCADA
ARQUITECTURA: Cliente – Servidor con ordenamiento jerárquico ascendente. Estaciones de Trabajo e Ingeniería Medio de Comunicación: Micro onda entre Estaciones de Control HMI: Intouch de Wonderware ELEMENTOS DE REDES LOCALES: PLC´s, Switches manejables FDX Routers, Gateways, Video, Tele – fonía IP, GOT´s, Radios IP, etc. SOFTWARE PARA PLC´S: Concept

22 SISTEMA PAPALLACTA INTEGRADO

23

24 SISTEMA MICA - QUITO SUR

25 SISTEMA MICA - QUITO SUR PERFIL DEL PROYECTO

26 SISTEMA MICA - QUITO SUR
PRINCIPALES COMPONENTES: Presa La Mica: 25´ m3, Vol. útil Captaciones Secundarias: Antisana, Jatunhuayco Diguchi Túneles: 3 Túneles Long. Total 3220 m Central Eléctrica: “El Carmen” 9.2 Mw Potencia Max. Estación Reductora Presión y Reguladora caudal “La Moca”.

27 CENTRAL EL CARMEN GRUPO TURBINA - GENERADOR
Generador Sincrónico: Pot. Nom.: 8.3 Mw Pot. Máx.: 9.4 Mw Factor potencia: 0.8 Voltaje : 6.6 KV Turbina: Pelton – 2 inyectores Caud. Nom.: 1.7 m3/s Caída bruta: 600 m Velocidad: 720 rpm

28 SISTEMA MICA - QUITO SUR
PRINCIPALES COMPONENTES: Línea de Conducción Agua: Tubería acero 54 Km, 32 pulgadas diámetro, capacidad máxima: 2.0 m3/s Línea Transmisión Energía: 138 Kv. Interconecta al S.P.I. y al S.N.I. Subestación Eléctrica: Elevación e interconexión 138 / 6.6 Kv Sistema SCADA: Centro de Control Bellavista Medio de comunicación: Radio - Frecuencia Spread Spectrum

29 SISTEMA MICA QUITO SUR

30

31

32 RESUMEN DE ENERGIA GENERADA PERÍODO: AÑO 1992 - 2009

33 PROGRAMA DE MANTENIMIENTO PREVENTIVO MP2

34 CERTIFICACIONES ISO 9000 SISTEMA PAPALLACTA INTEGRADO
SISTEMA MICA QUITO SUR CONDUCCIONES ORIENTALES (Sistema Pita) CONDUCCIONES OCCIDENTALES (Sistemas Lloa – Atacazo – Pichincha Noroccidente)

35 CERTIFICACIONES AMBIENTALES EN PROCESO
ISO SISTEMA MICA QUITO SUR PLANES DE MANEJO AMBIENTAL (PMA) EXIGIDOS POR LA DMMA A LOS SISTEMAS DE CONDUCCIÓN PLANES DE MANEJO AMBIENTAL PARA LINEAS DE TRANSMISION Y SUBESTACIONES ELECTRICAS EXIGIDOS POR EL CONELEC

36 GRACIAS POR SU ATENCION......
